数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材,六面已粗加工过，要求数控铣出如图3—23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面,台虎钳固定于铣床工作台上。
2)工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完.2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序. 5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点,建立工件坐标系，如图2-23所示。
采用手动对刀方法(操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜,每次切深为2㎜，分二次加工完，则为编程方便,同时减少指令条数,可采用子程序.该工件的加工程序如下(该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ;调一次子程序,槽深为2㎜N0040 G20 N01 P1.—4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ;子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X—15N0090 G03 X—25 Y15 I0 J—10N0100 G01 Y-15N0110 G03 X-15 Y—25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量,要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
加工中心编程实例
WHILE条件表达式
|
ENDW
下面就以宏指令编程为例，做两个练习。
实例三毛坯为150㎜×70㎜×20㎜块料，要求铣出如图2-25所示的椭球面，工件材料为蜡块。
数控铣床编程实例（参考程序请看超级链接）
毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，
工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作 台上。
2）工步顺序
N0070 M02
2）铣轮廓程序（手工安装好ф5㎜立铣刀,不考虑刀具长度补偿）
%1338
N0010
G92
X5 Y5 Z50
N0020
G90
G41 G00 X-20 Y-10 Z-5 D01
N0030
G01
X5 Y-10 F150
N0040
G01
Y35 F150
N0050
G91
N0060
G01
X10 Y10 F150
在宏语句中：
变量：
#0--#49是当前局部变量
#50--#99是全局局部变量
常量：
PI，TRUE（真），FALSE（假）
算术运算符：
+，-， *，/
条件运算符：
EQ “=”，NE“！=”,GT “>”,GE “>=”,LT “<”,LE“<=”
逻辑运算符：
AND, OR, NOT
函数：
SIN[]，COS[]，TAN[]，ATAN[]，ATAN2[]，ABS[]，INT[]，SIGN[]，SQRT[]， EXP[]表达式：
加工中心编程实例(1)
数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。
2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
加工中心编程实例[1]

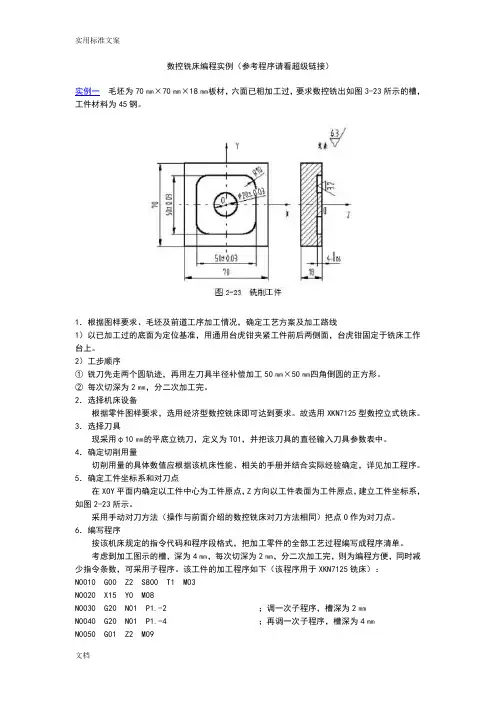

![加工中心编程实例[1]](https://img.taocdn.com/s3/m/dc3ac52a02020740be1e9b41.png)
数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。
2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
加工中心编程实例详解
加工中心编程实例详解加工中心是一种高精度、高效率的数控机床，广泛应用于航空、航天、汽车、电子、机械等领域。
加工中心的编程是其重要的组成部分，正确的编程可以保证加工质量和效率。
本文将以一个实例来详细介绍加工中心编程的过程。
实例描述假设我们需要加工一个直径为50mm、高度为30mm的圆柱形零件，材料为铝合金。
我们需要在加工中心上进行铣削加工，要求表面光滑度Ra≤0.8μm，加工精度为±0.02mm。
下面是具体的加工步骤和编程过程。
1. 设计CAD图纸我们需要使用CAD软件进行零件的设计。
根据要求，我们设计出一个直径为50mm、高度为30mm的圆柱形零件，如下图所示。
2. 制定加工方案接下来，我们需要制定加工方案。
根据零件的形状和要求，我们决定采用铣削加工。
具体的加工方案如下：（1）采用直径为10mm的立铣刀进行粗加工，切削深度为2mm，切削速度为1000mm/min，进给速度为300mm/min。
（2）采用直径为6mm的立铣刀进行精加工，切削深度为0.5mm，切削速度为1500mm/min，进给速度为500mm/min。
（3）采用直径为3mm的球头铣刀进行光洁加工，切削深度为0.1mm，切削速度为800mm/min，进给速度为200mm/min。
3. 编写加工程序根据加工方案，我们需要编写相应的加工程序。
加工程序是一段G 代码，用于控制加工中心进行加工。
下面是具体的加工程序：（1）粗加工程序G90 G54 G17 G40 G49 G80M3 S1000G0 X0 Y0 Z30G43 H1 Z2G1 Z28 F300G1 X-25 F1000G1 Y0G1 X25G1 Y25G1 X0G1 Y-25G1 X-25G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1000：主轴转速1000r/minG0 X0 Y0 Z30：快速移动到起始点G43 H1 Z2：刀具长度补偿，H1表示刀具编号，Z2表示刀具长度G1 Z28 F300：Z轴移动到切削深度，F300表示进给速度G1 X-25 F1000：X轴移动到起始点，F1000表示进给速度G1 Y0：Y轴移动到起始点G1 X25：X轴移动到下一个点G1 Y25：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-25：Y轴移动到下一个点G1 X-25：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（2）精加工程序G90 G54 G17 G40 G49 G80 M3 S1500G0 X0 Y0 Z30G43 H2 Z2G1 Z29.5 F500G1 X-22.5 F1500G1 Y0G1 X22.5G1 Y22.5G1 X0G1 Y-22.5G1 X-22.5G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1500：主轴转速1500r/minG0 X0 Y0 Z30：快速移动到起始点G43 H2 Z2：刀具长度补偿，H2表示刀具编号，Z2表示刀具长度G1 Z29.5 F500：Z轴移动到切削深度，F500表示进给速度G1 X-22.5 F1500：X轴移动到起始点，F1500表示进给速度G1 Y0：Y轴移动到起始点G1 X22.5：X轴移动到下一个点G1 Y22.5：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-22.5：Y轴移动到下一个点G1 X-22.5：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（3）光洁加工程序G90 G54 G17 G40 G49 G80M3 S800G0 X0 Y0 Z30G43 H3 Z2G1 Z29.9 F200G1 X-20 F800G3 Y0 I20 J0 F200G3 X0 Y20 I0 J-20G3 Y0 X20 I-20 J0G3 X0 Y-20 I0 J20G3 Y0 X-20 I20 J0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S800：主轴转速800r/minG0 X0 Y0 Z30：快速移动到起始点G43 H3 Z2：刀具长度补偿，H3表示刀具编号，Z2表示刀具长度G1 Z29.9 F200：Z轴移动到切削深度，F200表示进给速度G1 X-20 F800：X轴移动到起始点，F800表示进给速度G3 Y0 I20 J0 F200：以Y轴为轴心，半径为20mm的圆弧插补，F200表示进给速度G3 X0 Y20 I0 J-20：以X轴为轴心，半径为20mm的圆弧插补G3 Y0 X20 I-20 J0：以Y轴为轴心，半径为20mm的圆弧插补。
加工中心编程实例(1)
数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。
2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
数控铣床编程30例带图
数控铣床编程30例带图例一：毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图2-23所示的槽，工件材料为45钢。
选择机床设备：根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
选择刀具：现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
确定切削用量：切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
确定工件坐标系和对刀点：在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O 作为对刀点。
编写程序：按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
例二：该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02；主程序结束N0010 G22 N01；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0；左刀补取消N0160 G24；主程序结束例三：毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
加工中心用ijk整圆编程实例
加工中心用ijk整圆编程实例
摘要：
一、引言
二、加工中心用IJK 整圆编程的概述
三、加工中心用IJK 整圆编程的实例解析
四、总结
正文：
一、引言
在机械加工领域，加工中心是一种高精度的机械加工设备，能够实现多种工艺的复合加工。
而IJK 编程是加工中心中常用的一种编程方式，其能够实现整圆的加工，提高加工效率和精度。
本文将介绍加工中心用IJK 整圆编程的实例，帮助读者更好地理解和掌握这种编程方式。
二、加工中心用IJK 整圆编程的概述
IJK 编程是加工中心中常用的一种编程方式，其主要特点是通过I、J、K 三个轴的线性插补，实现任意曲线的加工。
其中，I 轴为径向移动，J 轴为环向移动，K 轴为刀具的垂直移动。
在整圆加工中，IJK 编程可以实现圆周的连续加工，提高加工效率和精度。
三、加工中心用IJK 整圆编程的实例解析
以下是一个加工中心用IJK 整圆编程的实例：
假设我们要加工一个直径为200mm 的圆，刀具的初始位置为(100,100,50)，加工中心用IJK 整圆编程的程序如下：
1.G90 G54 G17 G40 G49
2.G28 G91 Z0
3.G90
4.(100,100,50)
5.G1 IJK F1000
其中，步骤1 为设定加工中心坐标系和刀具补偿，步骤2 为回到参考点，步骤3 为设定加工中心，步骤4 为设定刀具的初始位置，步骤5 为设定加工路线，其中G1 为直线插补，IJK 为圆周插补，F1000 为进给速度。
四、总结
通过以上实例，我们可以看到，加工中心用IJK 整圆编程可以实现圆周的连续加工，提高加工效率和精度。
数控圆弧编程举例讲解
数控圆弧编程举例讲解——I0与J0编程、圆弧用R编程封闭圆编程图使机床在XOY、XOZ、YOZ平面内执行圆弧插补运动,加工出圆弧轮廓。
G02为顺时针圆弧插补指令,G03为逆时针圆弧插补指令。
圆弧的顺、逆可按图1给出的方向进行判断:沿圆弧所在平面(XOY)的另外一坐标轴的负方向(即-Z)瞧去,顺时针方向为G02,逆时针方向为G03。
圆弧插补程序应包括:坐标平面选择、圆弧的顺逆、圆弧的终点坐标及圆心坐标或半径。
其程序格式为: G17 G02(G03) X┈Y┈I┈J┈(R┈)F┈G18 G02(G03) X┈Z┈I┈K┈(R┈)F┈G19 G02(G03) Y┈Z┈J┈K┈(R┈)F┈当机床只有一个坐标平面时,平面选择指令可省略(如车床);当机床具有三个坐标时(如立式加工中心),G17可以省略。
圆弧插补终点坐标可以用绝对坐标,也可以用增量坐标,取决于程序中已指定的G90或G91。
图1圆弧顺逆的区分圆心坐标I、J、K一般用圆心相对于圆弧起点(矢量方向指向圆心)在X、Y、Z坐标的分矢量,且总就是为增量值(圆弧起点作为圆心坐标的原点),与程序中已指定的G90无关。
圆心参数也可用半径R。
由于在同一半径R的情况下,从圆弧的起点到终点有两个圆弧的可能性,为区别二者,当圆心角θ≤180°的圆弧用R,当θ>180°的圆弧用-R。
用R参数时,不能描述整圆。
应注意的就是,圆弧就是由数控装置的圆弧插补器完成的,若给出的圆弧参数有误差时,圆弧的终点处必残留一个小的直线段而形成圆弧误差ε,一般限制在ε≤10μ。
现代的数控机床都可跨象限编制圆弧程序。
但有些旧式数控机床就是按象限划分程序段的。
图2为封闭圆,用圆心坐标I、J编程。
设刀具起点在坐标原点O,刀具回转中心快速移到 A ,按箭头方向以F=100mm/min速度切削整圆至A,再返回原点。
(1)假定不能跨象限编程,只能按Ⅰ、Ⅱ、Ⅲ、Ⅳ象限分别编程。
用绝对坐标:N001 G92 XO YO LFN002 G90 G00 X20 YO S200 M03 T01 LFN003 G03 X0 Y20 I-20 J0 F100 LFN004 X-20 Y0 I0 J-20 LFN005 X0 Y-20 I20 J0 LFN006 X20 Y0 I0 J20 LFN007 GOO X0 Y0 M02 LF注:I0与J0可以省略用增量坐标:N001 G91 G00 X20 Y0 S200 M03 T01 LFN002 G03 X-20 Y20 I-20 J0 F100 LFN003 X-20 Y-20 I0 J-20 LFN004 X20 Y-20 I20 J0 LFN005 X20 Y20 I0 J20 LFN006 GOO X-20 Y0 M02 LF增量坐标还可以表达为:N001 G00 U20 V0 S200 M03 T01 LFN002 G03 U-20 V20 I-20 J0 F100 LFN003 U-20 V-20 I0 J-20 LFN004 U20 V-20 I20 J0 LFN005 U20 V20 I0 J20 LFN006 G00 U-20 V0 M02 LF图2 封闭圆编程<="">图图3 圆弧用R编程(2)可以跨象限编程用绝对坐标:N001 G92 X0 Y0 LFN002 G90 G00 X20 Y0 S200 M03 T01 LFN003 G03 X20 Y0 I-20 J0 F100 LFN004 G00 X0 Y0 M02 LF用增量坐标:N001 G91 G00 X20 Y0 S200 M03 T01 LFN002 G03 X0 Y0 I-20 J0 F100N003 G00 X-20 Y0 M02 LF图3为圆弧插补圆参数用R编程。
数控铣床编程实例(铣内外圆并钻孔) 8
数控铣床（加工中心）编程实例(铣内外圆并钻孔)解：选用T1=ф20铣刀、T2=中心钻、T3=ф6中心钻。
程序如下：O001G17 G40 G80N001 G00 G91 G30 X0 Y0 Z0 T1;M06;G00 G90 G54 X0 Y0 Z0;G43 H01 Z20 M13 S1000;Z-42.;G01 G42 D01 X-50. F400;G02 I50.J0.F150;G00 Y0.;G40 Z100.;G00 G90 G54 X-110. Y-100.;Z-42.;G01 G41 X-90. F500;Y82X-82. Y90.;X82.;X82. Y90.;X-82.;X82. Y-90.;X-82.;G00 Z100.;G40;N002 G00 G91 G30 X0 Y0 Z0 T1; M06;G00 G90 G54 X-60. Y-60.;G43 H02 Z10 M03 S2000;G99 G81 Z-3. R5. F150;Y60.;X60.;Y-60.;GOO G80 Z100.;N003 G91 G30 X0 Y0 Z0 T3; M6;G00 G90 G54 X-60. Y-60.;G43 H02 Z10 M03 S2000;G99 G81 Z-12 R3. F150;Y60.;X60. Z-42.;Y-60.;GOO G80 Z100.;G00 G28 Y0;数控加工工艺分析主要包括的内容数控加工工艺分析的主要内容实践证明，数控加工工艺分析主要包括以下几方面：1)选择适合在数控机床上加工的零件，确定工序内容。
2)分析被加工零件图样，明确加工内容及技术要求，在此基础上确定零件的加工方案，制定数控加工工艺路线，如工序的划分、加工顺序的安排、与传统加工工序的衔接等。
3)设计数控加工工序。
如工步的划分、零件的定位与夹具的选择、刀具的选择、切削用量的确定等。
4)调整数控加工工序的程序。
数控铣床圆弧切削指令：G02,G03详解
数控铣床圆弧切削指令：G02，G03详解简介：G02：顺时针方向（CW）圆弧切削。
G03：逆时针方向（CCW）圆弧切削。
工件上有圆弧轮廓皆以G02或G03切削，因铣床工件是立体的，故在不同平面上其圆弧切削方向（G02或G03）如图1所示。
其定义方式：依右手坐标系统，视线朝向平面垂直轴的正方向往负方向看，顺时针为G02，逆时针为G03。
指令格式：一、X－关键字：切削机床加工中心G02：顺时针方向（CW）圆弧切削。
G03：逆时针方向（CCW）圆弧切削。
工件上有圆弧轮廓皆以G02或G03切削，因铣床工件是立体的，故在不同平面上其圆弧切削方向（G02或G03）如图1所示。
其定义方式：依右手坐标系统，视线朝向平面垂直轴的正方向往负方向看，顺时针为G02，逆时针为G03。
指令格式：一、X－Y平面上的圆弧二、Z－X平面上的圆弧三、Y－Z平面上的圆弧指令各地址的意义：X、Y、Z：终点坐标位置，可用绝对值（G90）或增量值（G91）表示。
R：圆弧半径，以半径值表示。
（以R表示者又称为半径法）。
I、J、K：从圆弧起点到圆心位置，在X、Y、Z轴上的分向量。
（以I、J、K表示者又称为圆心法）。
X轴的分向量用地址I表示。
Y轴的分向量用地址J表示。
Z轴的分向量用地址K表示。
F：切削进给速率，单位mm／min。
圆弧的表示有圆心法及半径法两种，兹分述如下：1.半径法：以R表示圆弧半径，以半径值表示。
此法以起点及终点和圆弧半径来表示一圆弧，在圆上会有二段弧出现，如图2所示。
故以R是正值时，表示圆心角"f180°者之弧；R是负值时，表示圆心角＞180°者之弧。
假设图2中，R＝50mm，终点坐标绝对值为（100.，80.）则（1）圆心角＞180°之圆弧（即路径B）G90G03X100.Y80.R-50.F80；（2）圆心角"f180°之圆弧（即路径A）G90G03X100.Y80.R50.F80；2.圆心法：I、J、K后面的数值是定义为从圆弧起点到圆心位置，在X、Y、Z轴上之分向量值。
数控车(铣)床编程与操作课题二圆弧图形加工
加工。 终点坐标+圆心坐标格式中不管是用G90还是用G91指令，I、J均表
示圆弧圆心相对于圆弧起点的增量值。
8
例1：如图2-2-6，圆弧起点A（30、85），终点B（100、44），圆心O（49、37）。 加工程序：G17 G02 X100 Y44 I19 J-48 F60
课题2 圆弧图形加工
[学习目标] 1.知识目标 ①了解G17、G18、G19平面选择指令含义； ②掌握G02、G03圆弧插补指令及应用； ③会计算基点坐标。 2.技能目标 ①掌握圆弧加工方法； ②掌握零件自动加工方法。
1
2
[知识学习] 一、编程指令 1.平面选择指令（G17、G18、G19） （1）指令功能 在圆弧插补、刀具半径补偿及刀具长度补偿时必须首先确定一个平面，即确定一个由 两个坐标轴构成的坐标平面；在此平面内可以进行圆弧插补、刀具半径补偿及在 此平面垂直坐标轴方向进行长度补偿。铣床三个坐标轴构成三个平面，法那克系 统与西门子系统指令相同，指令代码见表2-2-1和图2-2-3。
图2-2-6
图2-2-7
9
例2：如图2-2-7，加工整圆，刀具起点在A点，逆时针加工。 解：用格式一（终点坐标+圆弧半径）把整圆分两段加工，先加工半圆再加工另半圆。 用格式二（终点坐标+圆心坐标）直接用一段程序即可加工出整圆。
法那克系统
西门子系统
格式一
N10 G03 X105 Y60 R35 F50 N10 G03 X105 Y60 CR=35 F50
N20 X35 Y60 R35
数控车圆弧编程实例
数控车圆弧编程实例
以下是一个简单的数控车圆弧编程实例：
假设我们要加工一个轴类零件，需要加工一个半径为10mm的圆弧，圆弧的起点和终点分别为直径为20mm和直径为40mm的两个点。
以下是具体的编程步骤：
1、根据给定的起点和终点坐标，计算出圆弧的中心坐标和半径，如下所示：
2、根据圆弧的起点和中心坐标，计算出圆弧的起始角度和终止角度，如下所示：
3、根据圆弧的半径、起始角度和终止角度，编写数控车床的加工程序，如下所示：
在上述程序中，G97指令用于设置主轴转速模式为每分钟转速；G50指令用于设置最大的坐标值为50mm；G0指令用于快速移动到起点位置；G1指令用于以每分钟100mm的速度下降到工件表面；G2指令用于以每分钟200mm的速度加工半径为10mm的圆弧；G1指令用于以每分钟10mm的速度加工直径为60mm的直线；M30指令用于程序结束。
在实际加工中，需要根据具体的加工需求和机床特性进行适当的调整。
数铣圆弧编程指令G02-G
02 G02和G03的参数
圆心I，J，K参数
圆心I，J，K参数用于指定圆弧的中心点坐标。在G02和G03指令中，需要提供圆心的X、 Y、Z坐标值。这些参数有助于确定圆弧的形状和位置。
圆心I，J，K参数是用于定义圆弧中心点的坐标值，确保圆弧的精确位置和形状。
在进行数铣编程时，为了精确控制圆弧的形状和位置，我们需要提供圆心的X、Y、Z坐 标值。这些参数是G02和G03指令中必须提供的，它们直接决定了圆弧的生成位置和方
G02和G03的编程格式
G02指令的编程格式为：G02 X(i) Y( j) I(p) J(q) R(r) F(f)；其中X、Y为圆弧 终点的坐标，I、J为圆心相对于起点 的向量，R为圆弧半径，F为进给速度。
G03区别。使用G03指令 时，需要将I、J向量和圆心位置进行 相应的调整，以实现逆时针圆弧插补。
03 G02和G03的编程实例
顺时针圆弧插补实例
总结词
顺时针圆弧插补是指刀具按照顺时针方向进行圆弧加工。
详细描述
在G02指令中，如果圆心坐标在终点坐标的右侧，则刀具按 照顺时针方向进行圆弧插补。例如，当圆心位于终点坐标的 右上方时，刀具将按照顺时针方向完成上半圆弧的加工。
逆时针圆弧插补实例
总结词
终点坐标错误可能导致加工路径错误
总结词
终点坐标是数铣加工中确定加工结束位 置的重要参数，如果设置错误，可能导 致加工路径出错。
VS
详细描述
在数铣编程中，终点坐标是确定加工路径 终止位置的关键参数。如果终点坐标设置 错误，可能会导致加工路径偏离预期轨迹 ，甚至出现加工路径交叉、重叠等现象， 影响加工质量和效率。因此，在编程时应 仔细核对终点坐标，确保其准确性。
圆弧终点I，J，K参数
ijk数铣编程
2011-09-17 00:36
数控铣、加工中心在圆弧插补时有两种编程方法，一种是使用R 编程；一种使用I、J、K编程。在G17平面内圆弧插补时R编程格式为：G02/G03 X -- Y --- R--- F---；（X-- Y--为圆弧终点的位置，R--为圆弧半径）I、J、K编程格式为：G02/G03 X-Y- I--J-- F---；（I- J-为圆弧圆心相对圆弧起点的增量值，也就是圆心坐标减起点坐标得到的代数差，I--是X的坐标差值J-是Y的坐标差值。）应该是比较详细了，有问题再追问。追问 代数差啊。。。。。。 回答 回答正确！I、J、K编程是数控铣、加工中心在整圆铣削必用的编程方法。（R编程无法铣削整圆） 追问 能不能举一个铣圆的例子~~顺便吧算的过程而已给我看下~~ 回答 加工一个Φ100深3mm的沟槽，设圆心的上平面为工件坐标系原点，使用键槽铣刀直接下刀铣成。T01M06;G00G90G54X0Y0; (整圆圆心坐标X0Y0)G00G43Z20H01;M03S800;G00X50; (整圆沟槽的下刀点，也是整圆铣削的起点。坐标X50Y0)G01Z-3F150;G02I-50J0;(整圆顺时针圆弧插补。圆心X0-起点X50=I-50；圆心Y0-起点Y0=J0（I、J、K为零可省略））G00Z20;M05G91G28Z0;M30;整圆加工必须用I、J、K编程。费整圆也可以用，但不如R编程方便（要计算），一般不用。 提问者评价万分感谢~~~
评论|6
dkjs1818|七级采纳率56%
铣圆弧
铣圆弧一格式：1：圆弧终点坐标（X，Y）加圆弧半径R。
2：圆弧终点坐标（X，Y）加圆弧起点坐标相对于圆心的偏移量（I，J）。
（即圆心坐标减圆弧起点坐标的值）二两种方法的含义：1：圆弧终点坐标（X，Y）加圆弧半径R当圆弧与圆心构成的夹角即圆心角≦180°时R为正值，即圆弧半径为正值。
当圆心角＞180°时R为负值。
即圆弧半径为负值。
假设图2 中，R ＝50mm，终点坐标绝对值为（110.，80.）则（1）圆心角＞180°之圆弧（即路径B）G90 G03 X110. Y80. R -50. F80；（2）圆心角≦180°之圆弧（即路径A）G90 G03 X110. Y80. R50. F80；2.圆弧终点坐标（X，Y）加圆弧起点坐标相对于圆心的偏移量（I，J）。
（即圆心坐标减圆弧起点坐标的值等于I，J）例子如下：例一：如图5 铣削一全圆的指令写法：G02 I -50.；但若要铣削一全圆时，只能用圆心法表示，半径法无法执行。
若用半径法以二个半圆相接，其真圆度误差会太大。
例二：现以图6 为例，说明G01、G02、G03 指令的用法。
假设刀具由程序原点向上沿轮廓铣削。
：G90 G01 Y12. F80；＝＞程序原点→AG02 X38.158 Y40. I38. 158 J -12.；＝＞A →BG91 G01 X11.；＝＞B →CG03 X24. R12.；＝＞C →DG01 X8.；＝＞D →EG02 X10. Y -10. R10.；＝＞ E →FG01 G90 Y10.；＝＞ F →GG91 X -15. Y -10.；＝＞G →HX -20.；＝＞H →IG90 G03 X20.158 R18.；＝＞I →JG01 X0.；＝＞J →程序原点使用G02、G03圆弧切削指令时应注意下列几点：顺时针用GO2逆时针用G03。
转向可参考钟表旋转的方向若。
1到2即数字越来越大用G02。
法兰克加工中心铣圆编程格式
法兰克加工中心铣圆编程格式在机械加工行业中，法兰克加工中心铣圆编程格式指的是一种使用计算机控制机床完成加工动作的编程格式。
以《法兰克加工中心铣圆编程格式》为标题，本文将详细介绍这一编程格式的功能和特点、编程方法、应用及其他重要内容。
法兰克加工中心铣圆编程格式的功能和特点法兰克加工中心铣圆编程格式的功能和特点主要集中在以下几个方面：首先，它具有可靠的安全性，能够保护机器人在加工过程中免受破坏；其次，它能够满足负责精度要求的加工作业，并能实施精确的加工量和控制；第三，法兰克加工中心具有良好的操作性，可以监控轴线空间，进行动态调整和终止；最后，它能够实施无人值守和自动操作，大大减少操作不准确、调试时间过长等问题，提高加工效率。
法兰克加工中心铣圆编程格式的编程方法在进行法兰克加工中心铣圆编程时，一般可以采用直接编程、分步编程和复位编程3种方法。
直接编程是最常用的编程方法，即在编程时，直接对机床进行编程操作，这是最常用的编程方法。
分步编程时，需要将编程行为分解为多个步骤，每步骤完成之前需要调整一次机床的参数，然后才能开始下一步骤的编程操作；复位编程是在操作中，将加工的起始点改变为不同的位置，例如行走前进朝向，可以根据加工工件的形状，将起点调整至较佳的位置，以最大限度地提高加工效率。
法兰克加工中心铣圆编程格式的应用法兰克加工中心铣圆编程格式主要应用于工件的加工，一般用于大型工件的机械加工，如内外圆柱、内圆拉丝、孔位加工、内方位加工等。
它还可以应用于旋转体的加工，如齿轮加工、螺旋轴转轴等。
总体来说，法兰克加工中心铣圆编程格式的的功能和特点以及编程方法和应用都能提高加工效率，可以满足机械加工行业多种不同形式加工工件的要求，是一种非常实用的编程格式。
随着科技进步，法兰克加工中心铣圆编程格式也会有新的发展，逐步改进和完善，为机械加工行业提供更加先进的服务，实现更高效的加工。
