配电工作流程图
停、送电操作流程
供配电设施操作规程一、停电操作流程：1. 退出电容补偿柜开关并断开各低压分路开关，使低压则总开关不带负荷。
2. 断开低压侧低总开关，并检查机械指示位置，确认于断开位置。
3. 断开变压器高压侧开关，并检查机械指示位置，确认开关处于断开位置。
4. 断开主供或备供电源总开关，并检查机械指示位置，确认开关处于断开位置。
停电操作流程图二、送电操作流程：1. 合上主供或备供电源进线开关，并检查机械指示位置，确认合闸成功。
2. 合上变压器高压侧开关，并检查机械指示位置确认合闸成功。
3. 合上变压器低压侧进线开关，并检查机械指示位置，确认合闸成功，同时观察相电压是否正常。
4.合上变压器低压侧各分路开关，向各客户供电。
5.投入电容补偿柜。
送电操作流程图发电机自动供电操作流程1. 若市电电网故障停止供电时，应启动后备发电机。
2. 发电机平常投入自动状态，发电机电源开关在合闸位置。
市电失压跳闸，柴油发电机自动启动，待转速达到1500r/min，电压达到380V，50HZ，即送电到AA-07、AA-06发电机联络屏。
3. 拉开AA-06屏1#开关及AA-04T屏1#开关(市电供电开关)，合上AA-06屏2#开关（供消防设备与车场照明、电梯）及AA-07、AA-04T屏2#开关(发电机供天虹商场应急照明、货梯、扶梯、冷冻机)。
发电机送电操作流程图发电机操作规程及维护保养规则一．启动前检查：1．检查发动机润滑油油位，高油位“HI”位置，但不可超过。
2．检查发动机冷却水水位，水位应在散热水箱盖下5cm位置，该检查应在发动机冷态下进行。
3．检查油箱中的燃油应足够，管路无渗漏并畅通。
4．检查蓄电池组电压应正常，刀开关应合上。
（平时刀开关应断开，电池组应在运转前充满电。
充电时间16～24小时）。
二．准备启动：1．为确保系统设备的安全，如无特殊原因，不使用“自动”或“遥控”启动方式。
2．先合上28/F出烟处的排烟电源开关，再开启排烟机，水帘烟尘处理系统，并将排风扇打开。

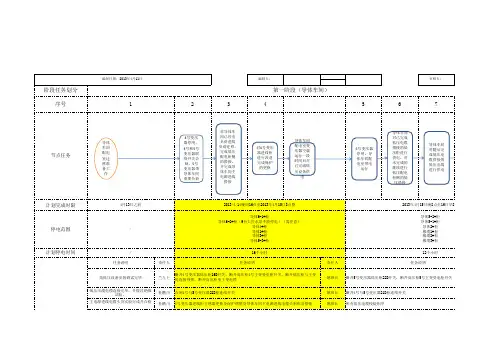

配电室迁移负荷迁移工作流程图
对4号变压 器进线柜 进行改造 完成保护 的更换
导体车间 配电室变 压器空载 运行一段 时间后对 已完成低 压设备供 电
5号变压器 停用，导 体车间配 电室带电 运行
导体车间 对已完成 低压电缆 搭接的低 压柜进行 供电，对 未完成的 继续进行 低压配电 柜侧的低 压搭接
导体车间 对随后完 成低压电 缆搭接的 低压出线 进行供电
杜鹏川
断开交联4#生产线5D开关 断开交联3#生产线5D开关 断开交联2#生产线7D开关 低压出线电缆相序校验 1#交联生产线低压电缆搭接 2#交联生产线低压电缆搭接 3#交联生产线低压电缆搭接 4#交联生产线低压电缆搭接 电缆6#柜、7#柜低压电缆搭接 已完成低压的低压配电柜导体车间配电室内供电
电缆搭接第二 组
开交联3#生产线5D开关
开交联2#生产线7D开关
压出线电缆相序校验
联生产线低压电缆搭接 联生产线低压电缆搭接
联生产线低压电缆搭接 联生产线低压电缆搭接
#柜、7#柜低压电缆搭接
低压配电柜导体车间配电室内供电
18
19
电线 车间 配电 室带 电运 行。 负荷 迁移 工作 结束
午6点
4月25日之前完成
/
、分厂通风
在中心配电 室断开1号 主变进线开 关，合闸1 号和2号主 变联络开关
15日晚8点至16日早8点
2013/4/20之前
2013年4月20日晚9点至2013年4月21日早6电
2013年4月21日早8点至2013年4月21日下午6点 交联1#柜 交联4#柜 交联3#柜 电缆6#柜 电缆7#柜 交联2#柜
责任人
姚班长
杜鹏川
电缆搭接一 组 杜鹏川
电缆搭接一 组 杜鹏川
配电房拉合闸操作流程ppt课件
/ /
/ /
倒/合闸流程图
• 合闸顺电流方向，倒闸逆电流方向
合 并 380V
合 并
断 开 低 压 总 刀
断 开 补 偿 柜 总 刀
380V
合 并 380V
断 开 负 荷 总 刀
合
并
断 合闸送电
开
各
负
荷
侧 断
倒闸断电
漏
器
作电源是否正常供给
• 5. 操作发生疑问，应立即停止，并向有关人员汇报弄 清问题后再进行操作，不准擅自更改操作票，严禁酒 后值班操作。
• 6. 运行中电容开关跳闸时，应退出运行，经检查确认 无异常后，方可试送。
• 7. 重要回路跳闸时且伴随较大冲击时，允许不检查再 强送一次，不成功时，严禁再次合用，带有重合闸且 无伴随较大冲击时，允许不检查再强送一次，不成功 ，严禁再次合闸，带有重合闸保护的，应及时检明原 因，报告上级。
• 8. 遥测电容或电缆时前后应充分放电。 • 9. 变压器预备信号动作时，应及时检明原因报告上级 • 10. 操作电压反感器前，应考虑相应的失压保护和计置
装置等。 • 11. 正常情况下发电机应处于自投状态，清洁发电机及
附属设备时，应将功能选择开关切断，工作完毕后， 恢复正常。 • 12. 有高压接地现象或雷雨天检修电气设备时，必须穿 绝缘鞋，雷雨天气禁止倒闸操作，巡视电气设备不得 靠近避雷器
• 13. 变压器应保护跳闸后（速断、差动、油浸式、干式 变压器，还有重瓦斯）应退出检查。
• 14. 倒闸操作顺序： • 停电：负荷侧断漏器-负荷侧刀闸--母线侧刀闸。 • 送电与之操作顺序相反 • 15. 电气设备停电后，即使是停电，在未拉开有关刀闸
和做好安全措施前，不得触及设备与栅栏，以防突然 来电。配电房倒/合闸来自作流程❖配电房安全操作规程
各配电房停送电操作流程图
A座配电房送电操作流程低压部分操作：一、1#变压器（1TA）及其配电柜的操作检查1#变压器（1TA）有响声，1AL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作：1、断开1AL2无功补偿柜的开关（手柄上箭头指向off）2、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；3、按1AL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭；4、合上1AL2无功补偿柜的开关（手柄上箭头指向on）5、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。
不在用的除外---有标记二、2#变压器（1TC）及其配电柜的操作检查2#变压器（1TC）有响声，1BL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作：1、断开1BL2无功补偿柜的开关（手柄上箭头指向off）2、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；3、按1BL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭；4、合上1BL2无功补偿柜的开关（手柄上箭头指向on）5、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。
不在用的除外---有标记三、3#变压器（1TB）及其配电柜的操作检查3#变压器（1TB）有响声，1AL9电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作：1、断开1AL10无功补偿柜的开关（手柄上箭头指向off）2、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；3、按1AL9电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭；4、合上1AL10无功补偿柜的开关（手柄上箭头指向on）5、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。
成套配电设备生产工艺流程图
成套配电设备生产工艺流程图首先是设计。
在进行成套配电设备的设计时，需要明确客户的需求和要求，包括电流负荷、用电环境等。
根据这些需求和要求，设计师会进行配电柜的设计，包括内部线路布局、开关元件选型等。
接下来是采购。
根据设计师提供的材料清单，采购人员需要购买所需要的原材料和零部件，包括钢板、开关元件、电缆等。
采购时需要注意品质和价格，选择合适的供应商进行采购。
然后是加工制作。
根据设计图纸，生产工人需要进行钢板切割、弯曲、冲孔等工艺，将钢板制作成所需的柜体结构。
同时，还需要进行内部零部件的加工，如开关底座的加工、电缆的剥皮和接线等。
接下来是装配。
在装配过程中，工人将制作好的柜体与各种开关元件、电缆等进行组装。
这个过程中需要确保每个零部件的正确安装，并且进行固定和连接。
之后是调试。
在装配完成后，需要进行设备的调试和检测，确保每个开关元件的正常工作和连接正确。
此外，还需要进行漏电流、绝缘电阻等性能测试，确保设备能够正常使用，并符合相关的安全标准。
最后是交付。
经过调试和检测后，设备可以正式交付给客户。
在交付前，需要对设备进行一次全面的检查和清洗，确保设备的外观和内部干净整洁。
同时，还需要提供合格证书和相关文件，确保设备的合规性和质量。
除了上述步骤之外，生产过程中还需要有品质控制环节。
在每个步骤中，需要对零部件和成品进行检查，确保其质量符合要求。
如果发现问题，需要立即进行修复或更换。
总之，成套配电设备（开关柜）的生产工艺流程是一个复杂的过程，需要涉及到设计、采购、加工制作、装配、调试和交付等多个环节。
每个步骤都需要认真进行，确保产品的质量和性能。
KV配电变压器安装标准化作业流程图及指导书
:
编号线变压器台安装标准化作业指导书千伏**10日编写：月年
日月审核：年
日月批准：年
工作负责人：作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局**线**变压器台安装工作。
作业。
1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其
格式、流程、原则不变。
2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
、风险分析及防范措施6．
7、开工
8、作业内容
、竣工9
束，线路没有遗留问题，可以恢复送电。
10、验收记录
11、验收总结
12、作业指导书执行情况评估。
配网项目标准化管理全过程流程图
设计公司
上级公司相关部 门
发展建设部
电友公司 （市场部）
调控中心
运维检修部 （综合室）
运维检修部 （项目管理
班）
物流服务中心
电友公司（工 程部）
党群工作部
财务资产部
档案室
安全监察质 量部
可研评审
项目可研编制
可研批复
编制并上报 年度计划
项目下达
项目立项
现场施工 施工准备
初步设计
设计、监理、 施工等招标工
作
初设评审
初设批复
工程预算
调度命名合同签订来自每月上报 所需物资根据需求 进行采 购、上报
及分配
开工报告 等手续的
办理
物资领取
工程项目 监督
发包单位 组织竣工 验收并反
馈缺陷
业主项目 部预收并 将缺陷反
馈
竣工投产
工程项目 管理
施工项目 部自验收 并整改缺
陷 缺陷整改
缺陷整改
与审计部门对 项目整个流程
全程监督
工程结算
提供结算 资料
项目审计
工程决算 资料归档
竣工投产 竣工验收
后续
高低压变配电及动力系统安装工艺流程图
A、高低压变配电及动力系统安装1、高低压变配电系统安装工艺流程图：2、成套配电柜（盘）及动力开关柜安装高低压配电柜是电力线路的馈电及保护装置，在整个项目供电中占有很重要的位置，是关键设备。
严格执行《电气装置安装工程盘柜及二次回路结线施工及验收规范》（GB50171-92）；做到安全可靠、经济合理、技术先进、整齐美观。
2.1施工程序2.2高低压配电柜运抵施工现场后，由起重吊装班配合用吊车吊到配电室门口平台上，用厚壁钢管将柜滚进屋内，过程中注意要小心轻放。
2.3设备开箱检查：设备和器材到达施工现场后应存放在室内或能避雨、风、沙的干燥场所，安装前应会同建设单位或监理共同进行开箱检查，并做好设备开箱记录。
2.4在搬运过程中要固定牢靠，防止碰撞，避免元件、仪表及油漆的损坏。
2.5柜（箱）要安装在基础型钢上时，型钢可根据此电柜的尺寸大小和重量，选用槽钢或角钢制作，制作时应将型钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置配合土建工程预埋，注意基础型钢顶部宜高出室内抹平地面10mm，但手车式成套柜应与抹平地面相平或按产品要求执行。
基础型钢要求预留铁件焊接牢固，并要用水准仪或水平尺找平、找正。
其安装允许偏差如下：基础型钢安装完毕应用40×4扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。
2.6柜（箱）定位安装：柜（箱）应接施工图的布置，接顺序将柜放在基础型钢上，按柜（箱）安装允许偏差的要求，逐台将柜找正、找平，找正时可用0.5mm 铁片进行调整，但每处垫片最多不能超过三片，然后接柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。
柜（箱）安装允许偏差：柜（箱）接地应牢固良好，每台柜（箱）单独与基础型钢，做接地连接，每台柜（箱）从后面左下部的基础型钢焊上鼻子，用Φ6mm2铜线与柜上的接地端子连接牢固。
2.7柜（箱）内二次回路结线和电缆连接：柜（箱）内二次回路结线制造时大部分已完成，只有少量的联锁信号线等需要结线，注意二次回路接地应设置专用接地螺栓；引入柜（箱）内的电缆应排列整齐，编号清晰，避免交叉，并要固定牢固，不使端子排受力；铠装电缆在进入柜（盘）后，应将钢带切断，钢带端部应扎紧，并将钢带接地。
送电、配电线路工岗位标准作业流程项目流程
1 送电、配电线路巡查标准作业流程1.1流程图
2 送电、配电线路停电标准作业流程2.1流程图
2.2
3送电、配电线路送电标准作业流程3.1流程图
3.2
4 送电、配电线路组立电杆标准作业流程4.1流程图
5 送电、配电线路架设导线标准作业流程5.1流程图
5.2
5.3
6 送电、配电线路基坑、电缆沟测量定位挖土方标准作业流程6.1流程图
6.2
6.3
7 配电线路杆上变压器台及变压器安装标准作业流程7.1流程图
第-31-页
7.2
7.3
第-33-页
第-34-页
第-35-页
第-36-页
8 更换路灯灯具标准作业流程
8.1流程图
第-37-页
8.2
8.3
第-38-页
第-39-页
第-40-页
第-41-页
9 变压器接地线安装标准作业流程
9.1流程图 安装接地体刷漆验收验收焊接开挖沟槽安装接地极准备施工防腐供电队负责人供电队负责人
供电队负责人地面输配电线路工
地面输配电线路工
地面输配电线路工
地面输配电线路工
地面输配电线路工
地面输配电线路工
地面输配电线路工
变压器接地线
安装需求开始
变压器接地线
安装作业结束
第-42-页
第-43-页
第-44-页
第-45-页
第-46-页
第-47-页。
10KV箱式变安装标准化作业流程图及指导书
10千伏**线箱式变安装标准作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001 10千伏**线安装箱式变作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局10千伏**线**安装箱式变电站工作。
2、引用文件
2.1内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.2内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》2.3DL/T5220-2005《10kV及以下架空配电线路设计技术规程》
2.4GB 50173-92 《35kV及以下架空电力线路施工及验收规范》。
