最新汽车传动系统
汽车传动系统
四、传动系布置方案
2. FF — 发动机前置前轮驱动
应用车型：轿车（如：桑塔纳、捷达、奥迪 等）
特点：装配 紧凑，省去 了万向节和 传动轴；发 动机横置时， 主减速可以 采用简单的 圆柱齿轮副； 提高了汽车 高速行驶时 的操纵稳定 性。
四、传动系布置方案
3. RR — 发动机后置后轮驱动
优点：对于大客车，更容易做到汽车总质量在前后车轴之 间的合理分配；车厢内噪声低，空间利用率高。 缺点：发动机冷却条件差；发动机、离合器和变 速器的操 纵机构较复杂；要设置万向传动和角传 动装置。 应用车型：大、中型客车；少数轿车和微型车
四、传动系布置方案
注意：这里的布置方案是针对机械式传动系 1. FR — 发动机前置后轮驱动 2. FF — 发动机前置前轮驱动 3. RR — 发动机后置后轮驱动 4. MR — 发动机中置后轮驱动 5. nWD — 全轮驱动
四、传动系布置方案
1. FR — 发动机前置后轮驱动
优点：前后轮的质量比较理想。 缺点：需要一根较长的传动轴，既增加了车重，又影响了 传动系的效率。 应用车型：大、中型货车；部分轿车和客车
离合器 变速器 万向节 传动轴
半轴
主减速器
差速器
万向传动装置 驱动桥
机械式传动系一般组成及布置示意图
三、传动系组成
机械 式传 动系 一般 组成
离合器 变速器 万向传动装置
万向节 传动轴
驱动桥
主减速器 差速器
半轴
动力传递路线:
发动机 →离合器 →变速器 →万向传动装置 →驱动桥 （主减速器→差速器→半轴）→驱动车轮
1. 分离彻底 2. 接合柔和 3. 从动部分的转动惯量要尽可能小 4. 散热良好 5. 操纵轻便
汽车传动系概述
5、差速作用：
汽车转弯时，左右车轮滚过旳距离不同，传动 系旳差速作用能够使左右两驱动轮以不同旳角 速度旋转。
12/30/2023
§8.2 传动系旳分类
一、机械传动系 构成： 离合器、变速器、万向传动装置、主减 速器、差速器和半轴
12/30/2023
机械式传动系旳一般形式
变速器
传动轴
半轴
驱动桥
发动机
离合器
主减速器
万向节
差速器 12/30/2023
二、液力机械传动系
概述：
液力机械传动系是将液力传动与机械传动有机 地组合起来。以液体为传动介质，利用其在主 动元件和从动元件之间循环流动过程中动能旳 变化来传递动力。
1、减速
经过传动系旳作用，使驱动轮旳转速降低为发 动机转速旳若干分之一，相应驱动轮所得到旳 转矩增大到发动机转矩旳若干倍。
2、变速：
保持发动机在有利旳转速范围内工作，汽车牵 引力又在足够大旳范围内变化。
3、倒车：
在传动系旳变速器中加设倒档，使汽车能在某 些情况下倒车。
12/30/2023
4、中断传动
第八章 汽车传动系
概述 传动系旳构成 传动系旳分类 传动系旳布置
12/30/2023
§8.1 传动系概述
功用： 将发动机发出旳动力传递给驱动车轮， 使汽车在多种不同旳工况下均能正常行 驶，并具有良好旳经济性和动力性。
功能： 减速、变速、倒车、中断动力、轮间差 速和轴间差速功能。
12/30/2023
液力变矩器
常见的汽车传动系布置形式及简略特点
常见的汽车传动系布置形式及简略特点
1、前置后驱—FR:即发动机前置、后轮驱动，这是一种传统的布置型式。
国内外的大多数货车、部分轿车和部分客车都采用这种车型式。
2、后置后驱—RR:即发动机后置、后轮驱动，在大型客车上多采用这种布置型式，少量微型、轻型轿车也采用这种型式。
发动机后置，使前轴不易过载，并能更充分地利用车箱面积，还可有效地降低车身地板的高度或充分利用汽车中部地板下的空间安置行李，也有利于减轻发动机的高温和噪声对驾驶员的影响。
3、前置前驱—FF:发动机前置、前轮驱动，这种型式操纵机构简单、发动机散热条件好。
但上坡时汽车质量后移，使前驱动轮的附着质量减小，驱动轮易打滑;下坡制动时则由于汽车质量前移，前轮负荷过重，高速时易发生翻车现象。
如今大多数轿车采取这种布置型式。
4、中置后驱—MR：发动机置于前后轴之间，同时使用后轮驱动。
汽车基础知识——汽车传动系统概述
page 1到店专家汽车基础知识
汽车传动系统概述
【汽车传动系统的组成和功能】
汽车传动系统的基本功用是将发动机发出的动力传给驱动轮。
组成现代汽车普遍采用的是活塞式内燃机，与之相匹配的传动
系统大多是采用机械式或液力机械式的。
部分轿车的发动机纵向
布置在汽车的前部，并且以后轮为驱动轮，其传动系统的组成和
布置见（右图）。
发动机发出的动力依次经过离合器1、变速器2
和万向节3，以及安装在驱动桥4中的主减速器、差速器和半轴，
最后传到驱动车轮。
1.离合器
2.变速器
3.万向节
4.驱动轴传动系统的一般组成及布置功能传动系统的首要任务是与发动机协同工作，以保证汽车能在不同使用条件下正常行驶，并且有良好的动力性和燃油经济性。
为此任何形式的传动系统都必须具有如下功能：
1.实现汽车减速增距，方便起步、加速
2.实现汽车变速
3.实现汽车倒车
4.必要时中断传动系统的动力传递
5.应使车轮具有差速功能，方便转弯
【汽车传动系统布置方案】
1.发动机前置前轮(F F )驱动
2.发动机前置后轮(FR)驱动
3.发动机后置后轮（R R ）驱动
4.发动机中置后轮（MR）驱动
5.全轮驱动（nWD）。

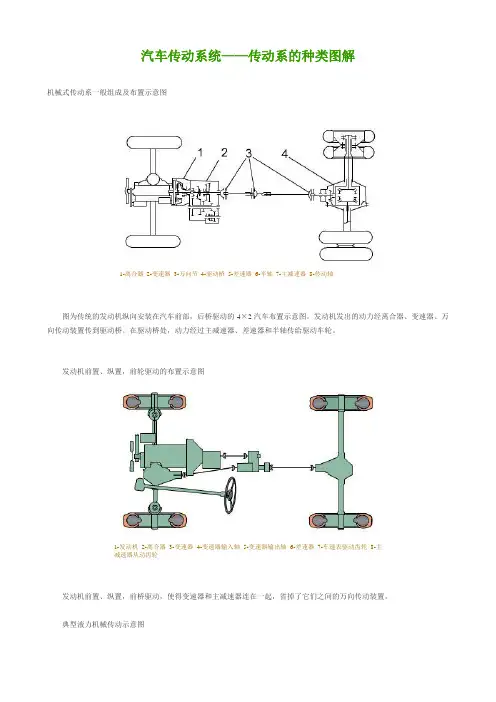

汽车传动系统图解
汽车传动系统——传动系的种类图解机械式传动系一般组成及布置示意图1-离合器2-变速器3-万向节4-驱动桥5-差速器6-半轴7-主减速器8-传动轴图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。
发动机前置、纵置，前轮驱动的布置示意图1-发动机2-离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器7-车速表驱动齿轮8-主减速器从动齿轮发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。
典型液力机械传动示意图1-液力变矩器2-自动器变速器3-万向传动4-驱动桥5-主减速器6-传动轴液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。
静液式传动系示意图1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。
主要由发动机驱动的油泵、液压马达和控制装置等组成。
混合式电动汽车采用的电传动1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。
汽车传动系统——离合器总成结构图解机械式离合器的动作原理1-飞轮2-从动盘3-压盘4-膜片弹簧离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
液力离合器结构与动作原理1-叶轮2-输出轮3-油4-油的流向液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。
当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态.磁粉式电磁离合器的动作原理1-粉末2-输入侧3-输出侧4-激磁线圈5-线型粉末6-磁通电磁离合器靠线圈的通断电来控制离合器的接合与分离。

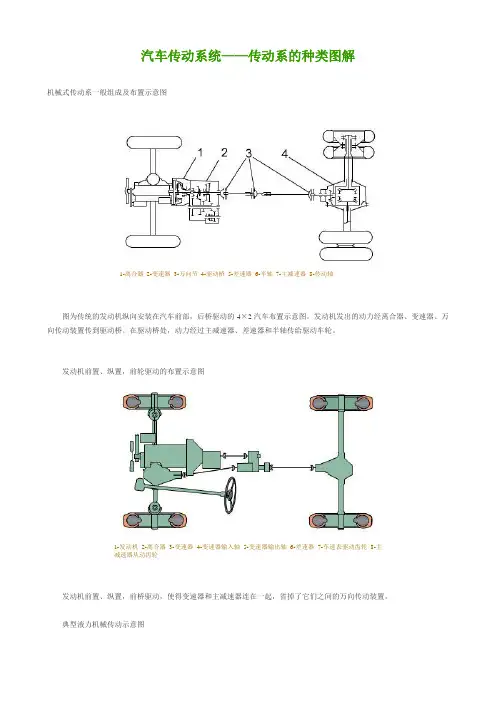

汽车传动系统图解
汽车传动系统——传动系的种类图解机械式传动系一般组成及布置示意图1-离合器2-变速器3-万向节4-驱动桥5-差速器6-半轴7-主减速器8-传动轴图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。
发动机前置、纵置，前轮驱动的布置示意图1-发动机2-离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器7-车速表驱动齿轮8-主减速器从动齿轮发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。
典型液力机械传动示意图1-液力变矩器2-自动器变速器3-万向传动4-驱动桥5-主减速器6-传动轴液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。
静液式传动系示意图1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。
主要由发动机驱动的油泵、液压马达和控制装置等组成。
混合式电动汽车采用的电传动1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。
汽车传动系统——离合器总成结构图解机械式离合器的动作原理1-飞轮2-从动盘3-压盘4-膜片弹簧离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
液力离合器结构与动作原理1-叶轮2-输出轮3-油4-油的流向液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。
当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态.磁粉式电磁离合器的动作原理1-粉末2-输入侧3-输出侧4-激磁线圈5-线型粉末6-磁通电磁离合器靠线圈的通断电来控制离合器的接合与分离。
传动系统
传动系统 第十三章 传动系统概述一、传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中 断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的 正常行驶，并具有良好的动力性和经济性。
二、传动系统的类型及组成 按结构和传动介质分类，传动系具有机械式、液力式、电力式三种类型。
1. 机械传动 机械传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
1 离合器2 变速器 3 万向节 4 驱动桥 7 主减速器 8 传动轴5 差速器 6 半轴图 13-1机械式传动系统的组成及布置示意图2. 液力传动 液力传动 （此处单指动液传动） 是利用液体介质在主动元件和从动元件之间循环流动过 程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器， 这样的传动称为液 力机械传动。
图 13-2液力传动系统的组成及布置示意图3. 电力传动 电传动是由发动机驱动发电机发电， 再由电动机驱动桥或由电动机直接驱动带有减速器 的驱动轮。
图 13-2电力传动系统的组成及布置示意图三、机械式传动系的布置形式 汽车布置形式反映发动机、 驱动桥和车身的相互关系， 对汽车的使用性能也有很重要的 影响。
机械传动系的布置型式常见的有以下五种：一种为发动机、离合器、变速器等构成的 整体置于汽车前部，驱动桥也置于汽车前部，称之为前置前驱动，简称为 FF 型（图 3–48a） ； 另一种为发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥则置于汽车后部，称 之为前置后驱动， 简称为 FR 型 （图 3–48b） 第三种是发动机后置后轮驱动 ； （RR） 3–48c） （图 ； 第四种是发动机中置后轮驱动（MR） ；最后一种是全轮驱动（nWD） （图 3–48e） 。
（a）前置前驱（b）前置后驱 图 13-3（c）后置后驱 传动系统布置形式（d）中置后驱（e）四轮驱动第十四章 离合器 第一节 概述一、离合器的基本功用 离合器是汽车传动系统中直接与发动机相连接的部件，其功用为： 1. 在汽车起步时，通过离合器主、从动部分之间的滑磨、转速的逐渐接近，确保汽车 起步平稳。
汽车传动系统介绍
差速器
1、离合器
功用
1、使发动机与传动系逐渐结合，保证汽车平稳起步。 2、暂时切断发动机与传动系的联系，便于发动机的
起动和变速器的换档。 3、限制所传递的扭矩，防止传动系过载。
离合器的种类
摩擦式离合器
湿式 干式
分类
液力偶合器
电磁离合器
目前，与手动变速器相配合的绝大多数离合器为干式摩擦式离 合器，按其从动盘的数目，又分为单盘式、双盘式和多盘式等 几种。湿式摩擦式离合器一般为多盘式的，浸在油中以便于散 热。
电力式传动系 由发动机驱动的发电机与牵引电动机构成，牵引电动机可用一个与传动轴和 驱动桥相连，也可以在每个驱动轮上单装一个电动机，还要有减速机构装在
车轮边上，这种车轮叫电动轮。
四、传动系的组成
组成
离合器 变速器 传动轴 万向节 主减速器
差速器 半轴
变速器
传动轴
半
Hale Waihona Puke 轴 驱动桥发动机离合器
主减速器
万向节
• 分类： 直接操纵式 远距离操纵式
变速操纵机构
直
接
远
式
距 离
换
操
档
纵 式
操
纵
Ｋ１
V08 M11
精灵变速箱 - H314.5A手动机械变速箱
4 5
2
3
R
1
换档锁止机构
1）自锁装置
自锁弹簧
自锁钢球
拨叉轴
互锁钢球
互锁销
2）互锁装置工作原理
空档状态 拨叉轴
互锁销
互锁钢球
3）倒档锁
倒档拨块 倒档锁弹簧
丰田全浮式
Jeep半浮式半 轴
液力变矩器
汽车传动系统的类型和比较分析
汽车传动系统的类型和比较分析汽车是现代社会中必不可少的一种交通工具，而汽车的传动系统是其运转的核心部分。
传动系统的设计和选择直接影响汽车的性能、燃油效率以及驾驶体验。
本文将会介绍汽车传动系统的几种常见类型，并对其进行比较分析。
1. 手动传动系统手动传动系统是汽车最传统的传动形式之一，也是最简单的一种。
该系统通常包括离合器、变速器和传动轴。
驾驶员通过踩离合器来切断发动机和变速器之间的传动，然后通过换档杆控制变速器将动力传输到车轮上。
手动传动系统具有结构简单、操作方便以及价格相对较低等特点。
然而，它对驾驶员的操作要求较高，需要熟练掌握换挡技巧，而且在拥堵的城市交通中使用不太方便。
2. 自动传动系统自动传动系统是一种现代化的传动形式，其通过液力变矩器或双离合器来实现驾驶员不需要手动操作离合器和换挡。
自动传动系统相比手动传动系统，操作更加简便，使得驾驶者更加轻松和舒适。
同时，它还能够根据车速和负载情况自动调整换挡时机，从而提高燃油效率。
然而，自动传动系统相对于手动传动系统来说，价格较高，维护成本也会更高一些。
3. CVT传动系统CVT传动系统是一种无级变速系统，通过钢带和连续可变的传动比实现动力输出。
相比于传统的固定挡位的传动系统，CVT传动系统能够无间断、平滑地改变传动比。
这使得发动机的转速可以始终保持在最佳工作范围内，提高燃油经济性和驾驶舒适性。
然而，CVT传动系统目前仍然存在一些耐久性和可靠性的问题，需要更加广泛的应用和改进。
4. 双离合器传动系统双离合器传动系统是一种结合了手动传动系统和自动传动系统的创新型传动形式。
它配备了两个离合器和两个独立操作的换挡系统，使得换挡时间更快、更平滑，并且没有动力中断。
双离合器传动系统具有较高的传动效率和驾驶舒适性，但价格相对较高。
综合比较分析来看，不同的传动系统各具特点和优势，选择合适的传动系统需要综合考虑驾驶需求、经济性以及个人驾驶技巧等因素。
对于需要更高操作自由度和更低成本的驾驶者，手动传动系统可能是一个不错的选择。
汽车传动系知识点总结
汽车传动系知识点总结一、汽车传动系统的组成部分汽车传动系统主要包括离合器、变速箱、传动轴、传动齿轮和差速器等部件。
这些部件共同协作，使得发动机产生的动力得以传输至车轮，从而推动汽车前进。
1. 离合器：离合器是连接发动机和变速箱之间的部件，它可以实现发动机和变速箱的分离和连接。
当驾驶员踩下离合器踏板时，发动机与变速箱之间的连接就会断开，从而实现换挡或停车。
离合器由离合器盘、压盘和释放器等部件组成。
2. 变速箱：变速箱是汽车传动系统的核心部件，它可以改变发动机输出转速，并将动力传递至传动轴。
变速箱通常分为手动变速箱和自动变速箱两种类型，不同类型的变速箱采用不同的工作原理和结构。
3. 传动轴：传动轴是将发动机产生的动力传输至车轮的关键部件，它连接变速箱和车轮，并通过传递轴上的传动齿轮来实现动力输出。
4. 传动齿轮：传动齿轮位于传动轴上，它通过齿轮之间的啮合传递动力，实现发动机输出转矩的调节和传递。
5. 差速器：差速器位于车轮之间，它能够使车轮以不同的转速转动，从而使车辆能够顺利转弯。
差速器还可以避免车辆在转弯时出现打滑或侧滑等现象。
以上就是汽车传动系统的主要组成部分，它们共同协作，使得车辆能够顺利行驶并完成各项操控。
二、汽车传动系统的工作原理汽车传动系统的工作原理是将发动机输出的动力通过传动轴传递至车轮，从而推动汽车前进。
具体工作原理如下：1. 发动机输出动力：发动机通过燃烧燃料产生的动力通过曲轴输出，并通过离合器连接至变速箱。
2. 变速箱调节转速：变速箱通过齿轮组的组合来实现对发动机输出转速的调节，从而满足不同车速和扭矩需求。
3. 传动轴传递动力：变速箱输出的动力通过传动轴传递至车轮，因此汽车得以行驶。
4. 差速器转向调节：差速器使车轮能够以不同的转速转动，从而实现车辆的转弯操作。
以上就是汽车传动系统的工作原理，通过这些部件的协作，汽车得以行驶并完成各项操控。
三、汽车传动系统常见故障及维护保养汽车传动系统是汽车的核心部件之一，它的正常工作对于车辆的性能和安全有着重要的影响。
汽车传动系统概述
1.1 汽车传动系统功 用 为了保证汽车在复杂工况下正常行驶，并具有良好的动力性
和经济性，传动系必须具备以下功能：
1.减速增矩－（主减速器）
发动机产生的扭矩作用在驱动轮上，使得驱动轮给地 面一个作用力，同时，地面给驱动轮一个相反的作用力，此作 用力就是驱动力，当驱动力大于汽车所受到的全部阻力时，汽 车才能正常行驶。如果把发动机产生的最大扭矩直接加在驱动 轮上，汽车所获得的驱动力不足以克服其所受的阻力，汽车不 能正常行驶，而发动机的转速也过高而不能直接加在车轮上， 因此，在发动机与驱动轮之间必须配置传动系统，使得驱动轮 相对于发动机而言，扭矩增大，转速降低。
优点：便于整车总布置，轴荷分配合理，车厢地板不受传动 影响，有利于降低地板高度和整车重心，有利视野和 车头造型，车内空间利用率高，车内噪音低，便于前 门上下客，上坡驱动力不受影响；
缺点：操纵机构复杂，发动机散热差。
1-发动机
2-离合器
3-变速器
4-角传动器
5-万向传动机构
6-驱动桥
5.全轮驱动(nWD)－越野车、高级轿车（4×4或6×6）
1.3 常见机械式传动系统的布 置形式
（a）发动机前置后驱动-FR方式 （b）发动机前置前驱动-FF方式 （c）发动机中置后驱动-MR方式 （d）发动机后置后驱动-RR方式 （e）全轮驱动-nWD方式
1.发动机前置后轮驱动(FR)－4×2型典型部置方案
优点：前后桥轴荷分配较理想，上坡时地面附着力利用好； 缺点：需很长传动轴，增加车重，影响传动效率。 如：解放CA1091，东风EQ1090E，BJ1041等。
3.静液式传动系统
工作原理： 通过液体介质的静
液力能的变化来传动的。 优点：便于操作控制， 简化结构，增加车身的 密封性。 缺点：机械效率低，成 本高，寿命和可靠性不 理想。
汽车传动系统-结构图解
汽车传动系统——各类传动的结构图解一、机械式传动系一般组成及布置示意图1.离合器2.变速器3.万向节4.驱动桥5.差速器6.半轴7.主减速器8.传动轴图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。
纵置，，前轮驱动的布置示意图二、发动机前置发动机前置、、纵置1.发动机，2.离合器，3.变速器，4.变速器输入轴，5.变速器输出轴，6.差速器，7.车速表驱动齿轮，8.主减速器从动齿轮发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。
三、典型液力机械传动示意图1.液力变矩器，2.自动器变速器，3.万向传动，4.驱动桥，5.主减速器，6.传动轴液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。
四、静液式传动系示意图1.离合器，2.油泵，3.控制阀，4.液压马达，5.驱动桥，6.油管液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。
主要由发动机驱动的油泵、液压马达和控制装置等组成。
五、混合式电动汽车采用的电传动1.离合器，2.发电机，3.控制器，4.电动机，5.驱动桥，6.导线电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。
汽车传动系统ppt
02
汽车发动机系统
发动机的基本构造及工作原理
发动机的基本构造
发动机是汽车的动力源，由曲柄连杆机构、配气机构、燃油供给系统、润滑系统 、冷却系统和点火系统等组成。
工作原理
发动机通过将燃料燃烧产生的热能转化为机械能，推动活塞运动，从而产生动力 。
发动机的性能指标及影响因素
性能指标
主要包括功率、扭矩、油耗、排放等。
调整间隙
定期调整离合器间隙，以 保证其正常工作。
06
汽车传动系统的发展趋势与挑战
新能源汽车对传统汽车传动系统的挑战
01
驱动方式的改变
新能源汽车采用电力驱动方式，改变了传统汽车燃油发动机的传动方
式，对汽车传动系统带来挑战。
02
电池技术的瓶颈
新能源汽车的电池技术尚未完全成熟，电池的续航里程、充电速度和
2023
汽车传动系统ppt
目录
• 汽车传动系统概述 • 汽车发动机系统 • 汽车变速器系统 • 汽车传动轴系统 • 汽车离合器系统 • 汽车传动系统的发展趋势与挑战
01
汽车传动系统概述
汽车传动系统的定义与组成
汽车传动系统的定义
汽车传动系统是车辆的动力传输系统，它负责将发动机产生 的动力传递到车轮，从而驱动车辆行驶。
定期检查
定期检查传动轴的连接处是否 松动、轴承是否损坏等。
更换润滑油
定期更换传动轴的润滑油，保持 传动轴的润滑。
避免超载
避免长时间超载行驶，防止对传动 轴造成过大的负荷。
05
汽车离合器系统
离合器的分类及工作原理
离合器的分类
机械式离合器、液压式离合器、电磁式离合器等。
工作原理
通过机械、液压或电磁方式传递发动机动力，控制传动系统的接合和分离，以保 证车辆的平稳起步和换挡。
新能源汽车动力总成传动系统技术及其应用
新能源汽车动力总成传动系统技术及其应用新能源汽车动力总成传动系统技术是指应用于新能源汽车的动力传动系统技术，包括电动汽车的电动驱动系统和混合动力车的混合动力系统。
传动系统是指实现动力传递、转速和扭矩调节的设备和组件。
新能源汽车动力总成传动系统技术主要有以下几个方面的应用：1. 电动驱动系统：电动汽车采用电动机作为主要驱动力，传动系统就是将电能转化为汽车动力的关键。
电动驱动系统主要包括电动机、电池组、电控系统和传动装置等。
其中，电机负责将电能转化为机械能，电池组负责储存和释放电能，电控系统负责调控电机的工作状态，传动装置则将电机所产生的动力传递给车轮。
在新能源汽车中，电动驱动系统的设计和优化是提高车辆性能和续航里程的关键。
2. 混合动力系统：混合动力系统是电动汽车和传统内燃机动力系统的结合，既可以利用电动汽车的低排放和高效率特点，又可以借助内燃机的长续航能力。
混合动力系统主要包括电动机、内燃机、电池组和电控系统等。
电动机和内燃机可以同时或分别驱动汽车，电池组则提供电能储存和释放功能，电控系统负责协调电动机和内燃机的工作状态。
混合动力系统的优点是可以有效降低车辆油耗和尾气排放，提高车辆的动力性能和续航能力。
3. 变速器技术：在汽车传动系统中，变速器是调节发动机输出转速和扭矩的关键设备。
传统汽车的变速器多采用机械式变速器，而新能源汽车的电动驱动系统需要适应电机的特性和电池的工作电压范围，因此需要采用新的变速器技术。
目前，新能源汽车常用的变速器技术有单速变速器、无级变速器和双离合器变速器等，它们可以根据不同工况和驾驶需求实现高效转速调节和动力输出。
总之，新能源汽车动力总成传动系统技术的应用是为了提高车辆的能效和环保性能，同时满足用户对车辆性能和驾驶体验的要求。
随着新能源汽车市场的不断发展，传动系统技术也将不断创新和进步。
新能源汽车的驱动及传动系统概述
新能源汽车的驱动及传动系统概述一、概述能源短缺、环境污染、气候变暖是全球汽车产业面临的共同挑战，各国政府及其产业界积极应对，纷纷提出各自发展战略，新能源汽车已经成为21世纪汽车工业的发展热点。
我国是一个能源短缺的国家，尤为重视新能源汽车的研发。
其中，纯电动汽车是新能源汽车的重中之重。
纯电动汽车是以电池为储能单元，以电动机为驱动系统的车辆。
通常地，容量型驱动力电池即可满足实用要求。
纯电动汽车的特点是结构相对简单，生产工艺相对成熟，缺点是充电速度慢，续驶里程短。
因此适合与行驶路线相对固定，有条件进行较长时间充电的车辆。
动力传动系统是电动汽车最主要的系统，电动汽车运行性能的好坏主要是由其动力传动系统的性能决定的。
电动汽车动力传动系统由蓄电池、电机控制器、电动机、变速器、主减速器等组成。
电机控制器接受从加速踏板（相当于内燃机汽车的油门）、刹车踏板和PRND（停车、倒车、空档、前进）控制按键的输出信号，控制电动机的旋转，通过减速器、传动轴、差速器、半轴等机械传动装置驱动车轮旋转。
动力传动系统的构成框图如1.1所示。
图1.1 常用的电动汽车动力传动系统结构示意图在有的情况下，把电机、减速器与传动装置、车轮做成一体，称之为电动轮（轮毂电机），这时的差速器是靠电气方法实现的。
二、蓄电池电池是电动汽车的动力源，是能量的存储装置，也是目前制约电动汽车发展的关键因素。
要使电动汽车能与燃油汽车相竞争，关键是开发出能量比高，功率比大、使用寿命长、成本低的电池。
1铅酸蓄电池1.1铅酸蓄电池的分类和结构铅酸蓄电池的基本结构如图2.1。
铅酸蓄电池是由正负极板、隔板、电解液、溢气阀、外壳等部分组成。
