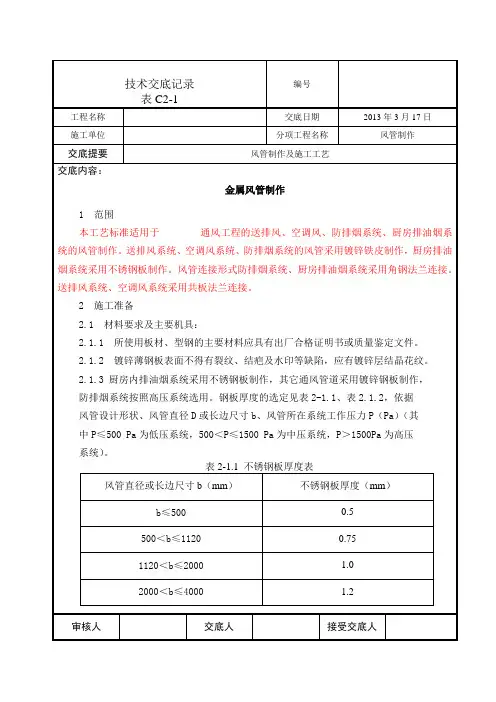

通风管道及部件制作工程技术交底
一、施工准备
(一)作业条件
1、集中加工应具有宽敞、明亮、洁净、地面平整、不潮
湿的厂房。
2、作业地点要有相应加工工艺的必备工具、设施及电源和
可靠的安全防护装置, 并有消防器材。
3、风管制作应有批准的图纸, 并有施工员书面的技术质量及
安全交底。
(二)施工器具
龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、型钢切割机、液压钳钉钳、台钻、手电钻、冲孔机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。
(三)材料要求
1、能适用的板材、管材等主要材料应有出厂质量证明文件
(包括出厂合格证、质量合格证明及检测报告等)。
2、非金属材料及填充料等应符合设计要求, 有齐全的质量证
明文件。
二、质量要求
1、金属风管及配件制作。质量要求应符合《通风与空调工程
施工质量验收规范》(GB50243- )的规定。
表6-14
续表
2、风管部件及消声器制作。质量要求应符合《通风与空调工
程施工质量验收规范》(GB50243- )的规定。
表6-16
项
序检查项目允许偏差或允许值
主控项目1 一般风阀第5.2.1条
2 电动气动风阀第5.2.2条
3 防火阀、排烟阀( 口) 第5.2.3条
4 防爆风阀第5.2.4条
5 净化空调系统风阀第5.2.5条
6 特殊风阀第5.2.6条
7 防排烟柔性短管第5.2.7条
8 消防弯管、消声器第5.2.8条
一般项目1 调节风阀第5.3.1条
2 止回风阀第5.3.2条
3 插板风阀第5.3.3条
4 三通调节风阀第5.3.4条
5 风量平衡阀第5.3.5条
6 风罩第5.3.6条
7 风帽第5.3.7条
8 短形弯管导流叶片第5.3.8条
9 柔性短管第5.3.9条
10 消声器第5.3.10条
11 检查门第5.3.11条
12 风口验收第5.3.12条
三、工艺流程
1、金属风管制作。
2、风管部件及消声器制作。
四、操作工艺
(一)风管制作
1、画线要根据风管的不同尺寸形状和规格分别进行, 同时对
同一段风管要完整进行, 防止画线错孔和下料的多少有误。
2、板材剪切依据画线的阶段不同, 分别进行, 同时必须进行
下料的复核, 以免有误。按画线形状用机械剪刀和手工剪
刀进行剪切。
3、剪切时, 手严禁伸入机械压板空隙中, 上刀架不准放置工
具等物品, 调整板料时, 脚不能放在踏板机上, 使用固定
式震动剪两手要扶稳钢板, 手离刀口不得小于5cm, 用力
均匀适当。
4、板材下料后在轧口之前, 必须用倒角机或剪刀进行倒角工
作。倒角形状如图6-10所示。
5、金属薄钢板制作的风管用咬口连按、铆钉连接。
6、咬口宽度和留量根据板材厚度而定, 应符合表6-18的规
定。
表6-18 咬口宽度( mm)
钢板厚度平咬口宽角咬口宽
0.7以下6~8 6~7
0.7~0.82 8~10 7~8
0.9~1.2 10~12 9~10
7、铆钉连接时, 铆钉中心先垂直于板面, 头把板材压紧, 使
板缝密合并排列整齐、均匀。板材之间铆接, 一般中间可不加垫料, 设计规定时, 遵循设计。
8、咬口时手指距滚轮护壳不小于50mm, 手不准放在咬口机
轨道上扶稳板料。
9、咬口后的板料将画好的折方线放在折方机上, 置于下模的
中心线, 操作时, 使机械上刀片中心线与下模中心线重合, 折成所需要的角度。
10、折方时应互相配合并与折方机保持一定距离, 以免被翻转
的钢板或配件碰伤。
11、折方后的钢板用手工进行合缝。操作时用力均匀, 不宜过
重。单、双口确实咬合, 无胀裂和半咬口现象。
12、法兰加工:
( 1) 方法兰由四根角钢组焊而成。画线下料时考虑无齿锯片切去的角钢料, 一般多划角钢的1.5倍厚度的长度, 画
线完毕用无齿锯切割, 折方时组焊成的成品法兰内径
不至于小于风管外径。
( 2) 下料调直后组对, 放在焊接平台焊接。并应采取防止变形措施, 孔距不应大于50mm采用8501阻燃密封胶条
做垫料时螺栓孔距适当放大, 不得大于300mm。
( 3) 放在台钻或摇臂钻上, 用钻模钻孔。
( 4) 法兰整形和修整焊缝、除去打孔毛刺等。
13、矩形风管边长大于或等于630mm和保温风管边长大于或
等于800mm, 其管段长度在l250mm以上时应采取加固措
施边长小于或等于800mm的风管宜采用楞筋、楞线的方
法加固。中、高压风管的管段长度大于1250mm时, 应采
取加固框的形式加固。高压风管的单咬口缝应有加强措施。
风管的板材厚度大于或等于2mm时, 加固措施的范围可
适当放宽。
风管的加固形式见图6-11:
14、风管与法兰组合成形, 与角钢法兰连接时, 风管壁厚小于
或等于1.5mm可采用翻边铆接, 铆钉规格, 铆孔尺寸见下
表:
表6-19 圆、矩形风管法兰铆钉规格及铆钉尺
