结温的危害及计算公式
二极管的结温计算

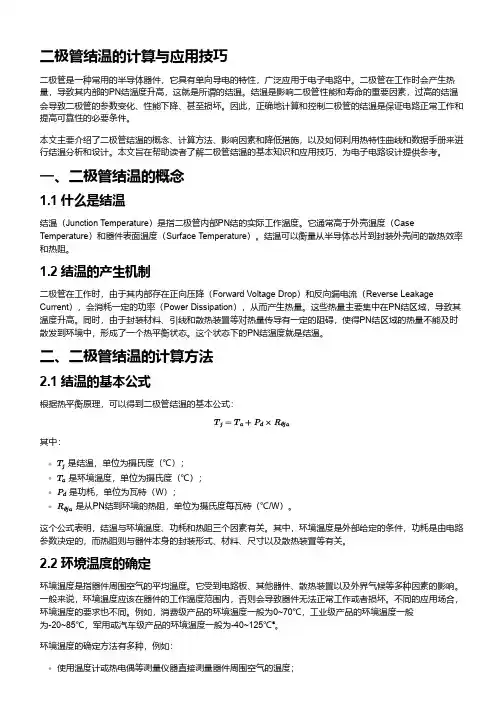

二极管结温的计算与应用技巧二极管是一种常用的半导体器件，它具有单向导电的特性，广泛应用于电子电路中。
二极管在工作时会产生热量，导致其内部的PN结温度升高，这就是所谓的结温。
结温是影响二极管性能和寿命的重要因素，过高的结温会导致二极管的参数变化、性能下降、甚至损坏。
因此，正确地计算和控制二极管的结温是保证电路正常工作和提高可靠性的必要条件。
本文主要介绍了二极管结温的概念、计算方法、影响因素和降低措施，以及如何利用热特性曲线和数据手册来进行结温分析和设计。
本文旨在帮助读者了解二极管结温的基本知识和应用技巧，为电子电路设计提供参考。
一、二极管结温的概念1.1 什么是结温结温（Junction Temperature）是指二极管内部PN结的实际工作温度。
它通常高于外壳温度（Case Temperature）和器件表面温度（Surface Temperature）。
结温可以衡量从半导体芯片到封装外壳间的散热效率和热阻。
1.2 结温的产生机制二极管在工作时，由于其内部存在正向压降（Forward Voltage Drop）和反向漏电流（Reverse Leakage Current），会消耗一定的功率（Power Dissipation），从而产生热量。
这些热量主要集中在PN结区域，导致其温度升高。
同时，由于封装材料、引线和散热装置等对热量传导有一定的阻碍，使得PN结区域的热量不能及时散发到环境中，形成了一个热平衡状态。
这个状态下的PN结温度就是结温。
二、二极管结温的计算方法2.1 结温的基本公式根据热平衡原理，可以得到二极管结温的基本公式：T j=T a+P d×Rθja其中：T j是结温，单位为摄氏度（℃）；T a是环境温度，单位为摄氏度（℃）；P d是功耗，单位为瓦特（W）；Rθja是从PN结到环境的热阻，单位为摄氏度每瓦特（℃/W）。
这个公式表明，结温与环境温度、功耗和热阻三个因素有关。
其中，环境温度是外部给定的条件，功耗是由电路参数决定的，而热阻则与器件本身的封装形式、材料、尺寸以及散热装置等有关。

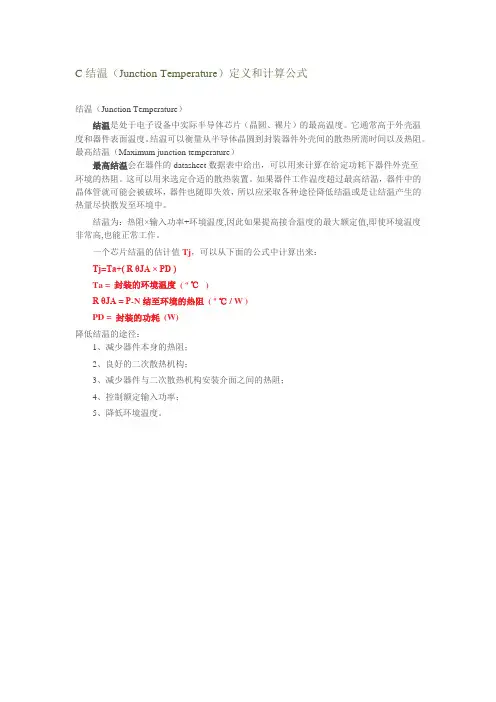

结温定义和计算公式
C结温（Junction Temperature）定义和计算公式
结温（Junction Temperature）
结温是处于电子设备中实际半导体芯片（晶圆、裸片）的最高温度。
它通常高于外壳温度和器件表面温度。
结温可以衡量从半导体晶圆到封装器件外壳间的散热所需时间以及热阻。
最高结温（Maximum junction temperature）
最高结温会在器件的datasheet数据表中给出，可以用来计算在给定功耗下器件外壳至
环境的热阻。
这可以用来选定合适的散热装置。
如果器件工作温度超过最高结温，器件中的晶体管就可能会被破坏，器件也随即失效，所以应采取各种途径降低结温或是让结温产生的热量尽快散发至环境中。
结温为：热阻×输入功率+环境温度,因此如果提高接合温度的最大额定值,即使环境温度非常高,也能正常工作。
一个芯片结温的估计值Tj，可以从下面的公式中计算出来：
Tj=Ta+( R θJA × PD )
Ta = 封装的环境温度( º℃)
R θJA = P-N结至环境的热阻( º℃ / W )
PD = 封装的功耗(W)
降低结温的途径：
1、减少器件本身的热阻；
2、良好的二次散热机构；
3、减少器件与二次散热机构安装介面之间的热阻；
4、控制额定输入功率；
5、降低环境温度。
