离心压缩机小知识
离心压缩机详细讲义
离心压缩机的未来展望
新材料的应用
未来离心压缩机将采用更先进的新型材料， 提高压缩机的性能和寿命。
智能化水平的提升
未来离心压缩机将更加智能化，实现更加精 准的控制和监测。
高效节能技术的发展
未来离心压缩机将采用更加高效节能的技术， 降低运行成本。
拓展应用领域
未来离心压缩机将拓展应用到更多领域，如 新能源、环保等新兴产业。
离心压缩机最初起源于19世纪末期， 主要用于工业气体压缩。
全球离心压缩机市场呈现出稳步增长 的趋势，市场需求不断扩大。
离心压缩机的现状
随着科技的不断进步，离心压缩机的 性能和效率得到了显著提升，广泛应 用于石油、化工、电力等领域。
离心压缩机的发展趋势
高效化
随着能源消耗的不断增加，离心压缩 机的高效化发展成为了重要趋势，通 过优化设计、采用新型材料等方式提 高压缩机的效率和可靠性。
率的比值。
压力比
表示压缩机出口压力与进口压力的比 值。
转速
表示压缩机转子的旋转速度。
03 离心压缩机的操作和维护
离心压缩机的操作规程
启动前检查
启动操作
在启动离心压缩机前，应检查润滑系统、 冷却系统、密封系统等是否正常，确保设 备处于良好的工作状态。
按照规定的启动步骤启动离心压缩机，注 意控制转速、流量和压力等参数，确保设 备平稳启动。
运行监控
停机操作
在离心压缩机运行过程中，应密切关注各 项参数如温度、压力、振动、声音等是否 正常，发现异常应及时处理。
按照规定的停机步骤停机，注意控制转速 降和停车时间，确保设备安全停机。
离心压缩机的维护保养
定期检查
定期对离心压缩机的各个系统和零部件进 行检查，如润滑系统、密封系统、轴承、
离心式压缩机基础知识
离心式压缩机基础知识一、离心式压缩机的工作原理离心压缩机是产生压力的机械，是透平（旋转的叶轮）压缩机的一种。
离心压缩机气体的运动是沿垂直于压缩机轴的径向进行的。
为了达到缩短气体分子与分子之间的距离，提升气体压力的目标，采用气体动力学的方法，即利用机械的作功元件（高速回转的叶轮），对气体作功，使气体在离心式的作用下压力得到提高，同时动能也大为增加，随后在扩压流道内这部分动能又转变为静压能，而使气体压力进一步提高，这就是离心式压缩机的工作原理。
二、离心式压缩机的分类1、压缩机的分类2、离心式压缩机的分类（1）按轴的型式分：单轴多级式，一根轴上串联几个叶轮；双轴四级式，四个叶轮分别悬臂地装在两个小齿轮的两端，旋转靠电机通过大齿轮驱动小齿轮。
（2）按气缸的型式分：水平剖分式和垂直剖分式。
（3）按级间冷却形式分类：级外冷却，每段压缩后气体输出机外进入冷却器；机内冷却，冷却器和机壳铸为一体。
（4）按压缩介质分类：空气压缩机、氮气压缩机、氧气压缩机等。
三、离心式压缩机的特点1、优点：由于是连续旋转式机械，可以大大地提高进入其中的工质量，提高功率。
所以，离心式压缩机的第一个特点是：功率大。
由于工质量可以提高，必然导致叶片转速的提高，所以第二个特点是高速性。
无往复运动部件，动平衡特性好，振动小，基础要求简单；易损部件少，故障少、工作可靠、寿命长；2、缺点：单机容量不能太小，否则会使气流流道太窄，影响流动效率；因依靠速度能转化成压力能，速度又受到材料强度等因素的限制，故压缩机每级的压力比不大，在压力比较高时，需采用多级压缩；特别情况下，机器会发生喘振而不能正常工作；四、离心式压缩机的性能参数1、常用性能参数名词解释：级：每一级叶轮和与之相应配合的固定元件（如扩压器等）构成一个基本的单元，叫一个级。
段：以中间冷却器隔开级的单元，叫段。
这样以冷却器的多少可以将压缩机分成很多段。
一段可以包括很多级。
也可仅有一个级。
标态：0℃，1标准大气压。
离心压缩机最详细的资料

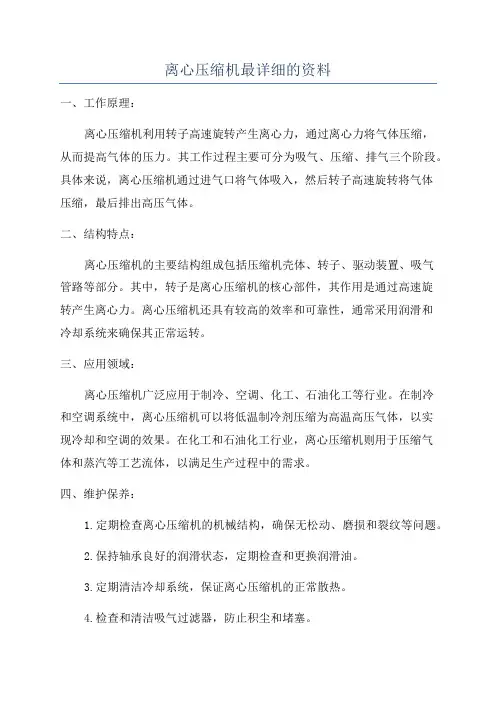

离心压缩机最详细的资料一、工作原理：离心压缩机利用转子高速旋转产生离心力，通过离心力将气体压缩，从而提高气体的压力。
其工作过程主要可分为吸气、压缩、排气三个阶段。
具体来说，离心压缩机通过进气口将气体吸入，然后转子高速旋转将气体压缩，最后排出高压气体。
二、结构特点：离心压缩机的主要结构组成包括压缩机壳体、转子、驱动装置、吸气管路等部分。
其中，转子是离心压缩机的核心部件，其作用是通过高速旋转产生离心力。
离心压缩机还具有较高的效率和可靠性，通常采用润滑和冷却系统来确保其正常运转。
三、应用领域：离心压缩机广泛应用于制冷、空调、化工、石油化工等行业。
在制冷和空调系统中，离心压缩机可以将低温制冷剂压缩为高温高压气体，以实现冷却和空调的效果。
在化工和石油化工行业，离心压缩机则用于压缩气体和蒸汽等工艺流体，以满足生产过程中的需求。
四、维护保养：1.定期检查离心压缩机的机械结构，确保无松动、磨损和裂纹等问题。
2.保持轴承良好的润滑状态，定期检查和更换润滑油。
3.定期清洁冷却系统，保证离心压缩机的正常散热。
4.检查和清洁吸气过滤器，防止积尘和堵塞。
5.定期检查和校准压力表、温度计等仪表，确保其准确可靠。
6.遵循厂家的操作手册，正确使用和操作离心压缩机。
总结：离心压缩机是一种常见且重要的压缩机类型，具有较高的效率和可靠性。
本文详细介绍了离心压缩机的工作原理、结构特点、应用领域以及维护保养等方面内容。
通过有效的维护保养，可以保证离心压缩机的正常运行，延长使用寿命，并确保其在制冷、空调、化工等应用领域的有效性。
离心压缩机基础知识
定期保养
检查轴承与密封件
定期检查离心压缩机的轴承和 密封件，确保其完好无损，密 封性能良好。对于磨损严重的
部件要及时更换。
更换过滤器
定期更换离心压缩机的空气过滤 器和润滑油过滤器，以保持设备 正常的运行状态。
清洗冷却器
定期清洗离心压缩机的冷却器，以 保持良好的散热性能。
殊需求。
05
离心压缩机的维护与保养
日常维护
检查设备运行状态
观察离心压缩机的电流、压力、 温度等参数是否正常，以及设备 是否有异常声音或振动。
清洁与润滑
定期对离心压缩机进行清洁，特 别是对进气过滤器和冷却器要进 行定期清洗，以保持良好的散热 效果。同时对关键部位进行润滑 ，以减少机械磨损。
记录设备运行数据
保证其散热性能。
06
离心压缩机的发展趋势与展望
技术创新与升级
节能减排技术
采用高效节能设计，利用新能源和绿色技术，提高离心压缩机的能源利用效率和降低环境污染。
智能化控制技术
结合物联网、大数据和人工智能等技术，实现离心压缩机的远程监控、故障诊断和自主调控等功能，提高生产效率和降低 运营成本。
复合材料的应用
气体经过多级压缩后，最终从压 缩机出口排出。
离心压缩机的性能参数
流量
指压缩机每单位时间内排出的气体体积。
效率
指压缩机所做机械功与输入的电功率之比 。
压比
指压缩机出口压力与进口压力之比。
功率
指压缩机主轴输出的机械功率。
转速
指转子的旋转速度。
03
离心压缩机的系统组成
工艺系统
压缩机的主体
离心式压缩机基础知识
离心式压缩机
离心式压缩机
干气密封与传统的机械密封相类似，密封面由动环和静环 组成。其中动环端面上刻有许多沟槽，他们互不相通。各 个沟槽从旋转环的外径向中心延伸，但不贯通，接口槽外 深内浅，在沟槽的末端形成了密封堰。当处于非运行状态 时，动环与静环的密封面接触，在运行状态时，气体被吸 入沟槽中压缩的同时，遇到密封堰的阻拦，气体压力升高， 克服静环座弹簧力和作用在静环上的流体静压力，使动、 静环密封面脱离接触，产生很小的间隙3-7微米。通过这 种方法使间隙持久的存在，机械密封面并不接触，流经密 封面的密封气同时也起到了冷却机封的作用。
培训教材
按活塞的压缩动作可分为： （1）单作用压缩机：气体只在活塞的一侧进行压缩又称单动压缩机。 （2）双作用压缩机：气体在活塞的两侧均能进行压缩又称复动或多动压缩机。 (3 )多缸单作用压缩机：利用活塞的一面进行压缩，而有多个气缸的压缩机。 （4）多缸双作用压缩机：利用活塞的两面进行压缩，而有多个气缸的压缩机。 按压缩机的排气终压力可分为： （1）低压压缩机：排气终了压力在3～10表压。 （2）中压压缩机：排气终了压力在10～100表压。 （3）高压压缩机：排气终了压力在100～1000表压。 （4）超高压压缩机：排气终了压力在1000表压以上。
离心式压缩机
润滑油系统 润滑油系统由油箱、主副油泵、过滤器、油冷器、油压调 节装置、油加热装置及安全装置组成。油泵将安装在基座 底部油箱中的油抽出，经油冷器，油滤器给3-K1及齿轮箱 的推力、径向轴承等提供润滑。油泵有两台，可互为备用。 设备停车后，油循环应保证工作15分钟。发生意外，油泵 不能正常启动时，高位油罐可提供轴承的润滑冷却作用； 油冷器和油滤器能在结垢和压差过大时通过切换阀切换处 理，而不影响机组运行。利用油流视镜，检查从止推和颈 向轴承流出的油流是否正常。润滑油路如图5：
离心式压缩机部分知识问答
第二章离心式压缩机部分 (3)1 什么叫气体的密度及比容？ (3)2 什么叫气体的压力？ (3)3 绝对温度、华氏温度和摄氏温度之间有何关系？ (3)4 什么叫水蒸汽的汽化、蒸发、沸腾、凝结？ (3)5 什么是饱和蒸汽？ (4)6 什么是过热蒸汽？ (4)7 压缩机是如何分类的？ (4)8 容积式压缩机的工作原理及其分类如何？ (4)9 速度式压缩机工作原理及分类如何？ (4)10 通风机、鼓风机、压缩机是怎样划分的？ (5)11 离心式压缩机有什么优缺点？ (5)12 离心式压缩机的主要性能参数有哪些？ (5)13 压缩机进气条件的变化对性能的影响如何？ (6)14 为什么离心式压缩机一般转速都很高？ (6)15 何为压缩机“级”、“段”、“缸”、“列”？ (6)16 压缩机的“级”一般分为几类？各有什么组成？ (6)17 压缩机组成多缸的原因如何？ (6)18 何谓离心式压缩机的喘振（飞动）现象？ (7)19 喘振对机组有什么危害？ (7)20 压缩机防喘振方法有哪些？ (7)21防止喘振的具体措施？ (7)22 离心式压缩机转子的轴向推力是如何产生的？其平衡方法有几种？ (8)23 运行中引起离心式压缩机轴向推力增加的原因有哪些？ (8)24 简述压缩机浮环密封的结构及工作原理。
(8)25 离心压缩机轴承有几类，各有何作用？ (9)26 什么是轴向位移？轴向位移变化有什么危害？ (9)27 离心式压缩机油路系统如何分类？各有何作用？ (9)28 润滑油系统由哪几部分组成？各有何作用？ (10)29 密封油系统由哪几部分组成，各有何作用？ (10)30 造成润滑油量不足或中断的原因有哪些？ (10)31 润滑油箱中油位过高或过低对机组润滑有何影响？ (10)32 油箱为何要装透气管？若油箱为密闭的有何影响？ (11)33 油箱加油后，有时为何造成备用泵起动？ (11)34 油温控制的高低对机组有何影响？ (11)35 油箱中为何要充N2保护？ (11)36 控制脱气槽温度有何意义？ (11)37 脱气槽为何要通N2？ (11)38 离心式压缩机启动步骤有哪些？ (11)39 离心机停车步骤有哪些？ (12)40 离心式压缩机组在运行中的注意事项有哪些？ (12)41离心式压缩机的主要构件有哪些？ (12)42离心式压缩机叶轮基本工作原理和如何？ (13)43离心式压缩机扩压器的基本工作原理？ (13)44离心式压缩机弯道的基本工作原理？ (13)45离心式压缩机回流器的工作原理？ (13)46离心式压缩机蜗壳的基本工作原理？ (13)47离心式压缩机吸气室的工作原理？ (13)第二章离心式压缩机部分1什么叫气体的密度及比容？单位质量的气体所占的容积叫比容。
离心压缩机基础知识
离心压缩机基础知识分类（1）按轴的型式分：单轴多级式，一根轴上串联几个叶轮；双轴四级式，四个叶轮分别悬臂地装在两个小齿轮的两端，旋转靠电机通过大齿轮驱动小齿轮。
（2）按气缸的型式分：水平剖分式和垂直剖分式。
（3）按压缩介质分类：空气压缩机、氮气压缩机、氧气压缩机等。
特点与应用? 优点由于是连续旋转式机械，可以大大地提高进入其中的工质量，提高功率。
所以，离心式压缩机的第一个特点是：功率大。
由于工质量可以提高，必然导致叶片转速的提高，所以第二个特点是高速性。
无往复运动部件，动平衡特性好，振动小，基础要求简单；易损部件少，故障少、工作可靠、寿命长；机组单位功的重量、体积及安装面积小；机组的运行自动化程度高，调节范围广，且可连续无级调节；在多级压缩机中容易实现一机多种蒸发温度；润滑油与介质基本上不接触，从而提高了冷凝器及蒸发器的传热性能；对大型压缩机，可由蒸气动力机或燃气动力机直接带动，能源使用经济合理；? 缺点单机容量不能太小，否则会使气流流道太窄，影响流动效率；因依靠速度能转化成压力能，速度又受到材料强度等因素的限制，故压缩机每级的压力比不大，在压力比较高时，需采用多级压缩；特别情况下，机器会发生喘振而不能正常工作；离心压缩机的工作原理分析? 常用名词解释（1）级：每一级叶轮和与之相应配合的固定元件（如扩压器等）构成一个基本的单元，叫一个级。
（2）段：以中间冷却器隔开级的单元，叫段。
这样以冷却器的多少可以将压缩机分成很多段。
一段可以包括很多级。
也可仅有一个级。
（4）进气状态：一般指进口处气体当时的温度、压力。
（7）表压（G）：以当地大气为基准所计量的压强。
（8）绝压（A）：以完全真空为基准所计量的压强。
（9）真空度：与当地大气负差值。
（10）压比：出口压力与进口压力的比值。
性能参数? 离心压缩机的主要性能参数是流量、排气压力、有效功率、效率、轴功率、转速、压缩比和温度。
（1）流量：单位时间内流经压缩机流道任一截面的气体量，通常以体积流量和质量流量两种方法来表示。
全方位攻略——全面解析离心压缩机（离心压缩机篇）
全方位攻略——全面解析离心压缩机（离心压缩机篇）全面解析离心压缩机一离心式压缩机的结构离心压缩机的的品种和型号很多，但就其最基本的组成而言，主要有定子和转子两部分组成。
1、气缸：是压缩机的壳体，又称为机壳。
由壳体和进排气室组成，内装有隔板、密封体、轴承等零部件。
对它的主要要求是：有足够的强度以承受气体的压力，法兰结合面应严密，主要由铸钢组成。
吸汽室用来将制冷剂蒸汽从进气管均匀地引入到叶轮中去的固定部件形状为渐缩形进口可调导流叶片是离心机的能量调节装置由若干扇形叶片组成，其根部带有转轴扩压器作用是使汽流减速，动能转化为压力能，进一步提高气体的压力,多采用无叶扩压器，即由两个平行壁面构成的等宽度环形空间,无叶扩压器后面与蜗室或弯道及回流器相连蜗壳(蜗室)是将扩压器出来的气体汇集起来，导出压缩机之外的装置通流截面沿气流方向逐渐扩大，也对汽流起到一定的减速扩压作用.弯道与回流器用于多级离心机中,弯道是一个弯曲形的环形空间，它使汽流由离心方向改为向心方向,回流器内装有导向叶片，使汽流能沿轴线方向进入下一级。
隔板：隔板是形成固定元件的气体通道，根据隔板在压缩机所处的位置，隔板可分为4种类型：进口隔板、中间隔板、段间隔板、排气隔板。
进气隔板和气缸形成进气室，将气体导流到第一级叶轮入口，对于采用可调和欲旋的压缩机，在进气隔板上还可装上可调叶片，以改变气流的方向。
中间的隔板用处有2个，一是形成扩压室，使气体流出后具有的动能减少，转变成压强的增高：二是形成弯到流向中心，流到下级叶轮入口。
段间隔板的作用是指在段间对排的2MCL、2BCL型压缩机中分隔两段排气口。
排气隔板除了与末级叶轮前隔板形成末级扩压式之外，还要形成排气室。
轴承：离心压缩机上的轴承分径向轴承和止推轴承两种。
径向轴承的作用是承受转子重量和其他附加径向力，保持转子转动中心和气缸中心一致，并且在一定转速下正常旋转。
止推轴承的作用是承受转子的轴向力，限制转子的轴向转动，保持转子在气缸中的轴向位置。
离心式压缩机知识解读
（25.4×2.5） （25.4×3.5）
⑦、启动
氮气吹扫、置换。 进气阀打开 油系统启动
检查油压，当必要时通过调节阀调节进油总管中的主油压（正常油压为 0.245Mpa(G)）及各供油支管上的油压（支撑轴承润滑油压力0.090.13Mpa(G), 推力轴承润滑油压力0.025-0.13Mpa(G)）。
10.5
10 虚线为防喘振线
设计压力
Mpa
5.5/0.6
允许最高工作压力
Mpa
5.13/0.5
气密性试验压力Mຫໍສະໝຸດ a5.5/水压试验压力
Mpa
6.88/0.75
设计温度
℃
150/50
工作介质
合成气/水
腐蚀裕量
mm
2/2
耗水量
T/H (正常点/额定点)
213/253
换热面积
㎡
169
② 管侧/壳侧 8.5/ 0.6 8.3/ 0.5 8.5/
检查各个出口点的观察玻璃以确保油正在流动。 通过关闭主油泵，检查辅助油泵（电动机驱动）是否正常。 当达到较低的油压限制值时，辅助油泵必须自动地接入。在这之后，油
压必须再次达到设定值。在主油泵已再次打开之后，手动关闭辅助泵。 驱动机启动（见制造厂的说明书）。 建立必要的气体压差：如干气密封压差。 气体注入该压缩机。 暖管、低速暖机（300～500r/min）具体操作按照气轮机启动说明。
壳体组成：法兰、筒体、封头、接管、排水管、排气管、爆破片接 管、鞍型支座。
管束组成：管板、换热管、折流板。 管箱组成：法兰、封头、进出口接头、分层板。 3）、管程走工艺气体，设计压力为5.5MPa；壳程走冷却水，设计压力为 0.6MPa。 4）、管板的作用:把换热管连接起来，采用强度胀、强度焊接，保证密封。 5）、折流板作用：增大冷却水在壳体内的行程，增强换热效果。 6）、密封：壳程与管程之间的密封采用榫槽密封。
离心式压缩机知识
1. 压缩机的作用是什么？答：压缩机的作用是将气体压力增大或者将气体从一个设备送往另一个设备，它由蒸汽透平或电机驱动，将机械能转变为气体的压力能，使气体的体积缩小，压力增高。
2. 压缩机的基本类型有哪几种？答：压缩机按作用原理可分为：活塞式往复容积式膜片式容积式滑片式旋转容积式水环式螺杆式罗茨式压缩机离心式速度式轴流式混流式其他喷射式等3. 什么是压缩比？答：压缩机的最终排气压力P2 (绝)与最初吸气压力P1(绝)之比，叫压缩比，以ε表示：ε= P2 / P14. 气体的三要素是什么？答：通常把压力P、温度T、容积V称为气体的三个要素。
5. 离心式压缩机的主要结构有哪些？答：⑪转动部分：由主轴、叶轮、平衡盘、推力盘、联轴器、轴套等零件组成，称为转子。
⑫固定部分：由机壳、隔板、密封和轴承等部件组成，称为定子。
⑬辅助系统：包括密封油系统、润滑油系统等。
6. 蒸汽透平（即汽轮机）的主要结构有哪些？答：⑪透平本体：转动部分：由主轴、叶轮、轴套等组成。
固定部分：由汽缸、隔板、喷嘴、汽封等组成。
⑫调速保安系统：由调速器、自保装置和油动机系统组成。
⑬)辅助设备：包括润滑油系统、控制油系统、汽封冷凝系统等。
7. 离心压缩机的工作原理是什么？答：同离心泵一样，借助于机壳内作高速旋转的叶轮，带动气体一起旋转，使气体产生很大的离心力和很高的流速，离心力使气体的压力增大，而高速则使气体的动能增加，再通过扩压流动将动能转化为压力能，使气体的压力升高。
8. 简述蒸汽透平的工作原理？答：蒸汽透平也叫汽轮机，是将蒸汽的热能转化为机械能的机械装置。
冲动式汽轮机的工作原理是：过热蒸汽以一定的压力和速度通过特殊形状的喷嘴，在喷嘴内膨胀，压力下降，速度上升，然后流入工作叶片，汽流流过工作叶片时，改变流动方向，将它的一部分能量转换成转子旋转的机械能，而汽流速度降低。
因为，沿汽流间隙的叶片间槽道截面相同，蒸汽不再膨胀，而经过排汽管离开汽轮机，即蒸汽的热能是在喷嘴内转化为动能，在叶片中再把动能转换为主轴的机械能，从而带动压缩机作功。
离心压缩机基础知识
子产生过大的轴向窜动，在设计平衡盘时，不要将转 子上的轴向力完全平衡掉，而保持10kN左右的残留轴 向力，由轴向推力轴承承受，使转子得到轴向定位。
离心压缩机的轴承结构及润滑系统
径向轴承（支承轴承）
作用 承受转子的重力和由于振动等原因引起的附加径向载 荷，以保持转子的转动中心和气缸中心一致，并使其 在一定转速下正常运行。
➢ 压缩功
H pol
pd ps
vdp
m m
1
RTs
pd ps
m1
m
1
mR m 1
Td
Ts
➢ 多变压缩过程方程
pvm psvsm pd vd m const
m
pd ps
Td Ts
m1
离心压缩机的工作原理
级效率
pol
H pol
Htot
Cd 2
2
Cs2
压缩功 可用能头
离心压缩机的工作原理
离心压缩机的性能曲线及操作调节
➢ 性能曲线
一般情况，压缩机的 特性曲线由进口流 量、进气压力、进 气温度及工作转速 等四个独立变量决 定。
离心压缩机的性能曲线及操作调节
✓ 喘振工况：当压缩机进口流量减小到某一值（称为最小流 量）时，离心压缩机就产生强烈的振动及噪音，无法稳定 工作。出现喘振的根本原因是压缩机的流量过小，小于压 缩机的最小流量导致机内出现严重的气体旋转脱离；外因 是管网的压力高于压缩机所提供的排压，造成气体倒流， 并产生大幅度的气流脉动。
然后送往二段转化炉，使甲烷氧化得到氢气。 （3）氮氢合成气压缩机：一是把新鲜的氮氢合成气由2.6MPa压
缩到合成气压力；二是将从合成它反映出来的并经过冷却的 循环气增压到合成气压力。合成反应的压力视工艺而定，低 压流程为15MPa，中压流程为24MPa，高压流程为32MPa。 （4）氨压缩机：以氨作为制冷剂，经压缩机压缩到1.7MPa左右， 送往冷凝器中液化。 （5）二氧化碳压缩机：将合成氨车间脱硫工段来的常压CO2气， 加压到尿素合成压力（15MPa左右），然后送到尿素车间的 气提塔进行反应，生成尿素。
离心式压缩机相关知识--
重量流量是工艺计算中经常碰到的单位，如果已知 气体的体积流量，则重量流量可用气体介质容积流量乘 以气体介质的密度。它的单位常用的有kg／s。
3.3.4有效功率、内漏损失功率和linchangji 轮阻损失功率
小而提高气体的压力，即压力的提高是依靠直接 将气体体积压缩来实现的。
速度式压缩机靠高速旋转叶轮的作用，提高气体
的压力和速度，然后在固定元件中使一部分气体
的速度转变为气体的压力能，即借助高速旋转叶 轮的作用，首先使气体分子得到一个很高的速度， 然后在扩压器中使速度降下来，把动能转化为压 力能。
linchangji
linchangji
由于各叶片型线加工和叶片安装的情况不可完
全相同，叶道进口气流的流动也存在不均匀性，因
此叶道中气流边界层的严重分离不可能在所有叶道 同时发生。假设严重分离首先发生在叶道B中，此 时叶道B被严重堵塞，有效通流截面大为变窄，在 叶道B的进口前缘形成了气流低速区。低速区的气 流由于受到阻塞的影响而只得向两侧分流，如图216所示。
离心式压缩机
1 压缩机的用途
linchangji
压缩机是一种压缩气体，提高气体压力或输送气 体的机器，广泛应用于化工企业各部门，主要用
途是：
①压缩气体用于输送，如远程煤气输送和气体的
装瓶。
②压缩气体作为动力，如压缩空气驱动各种风动
机械、风动工具；用于控制仪表和自动化装置等。
③压缩气体用于制冷和气体分离，如氨和氟里昂
3.3.5轴功率的含义
linchangji
叶轮对气体作功，为气体升压提供有效功率，在气体
升压过程中，同时也产生了叶轮的内漏损失功率和轮阻损 失功率，离心式压缩机的转子，在为气体升压提供以上3 种功率时，其本身也产生机械损失，即轴承的摩擦损失， 这部分功率消耗，一般要占总功率的2～3%。如有齿轮传 动，则传动功率消耗同样存在，且约占总功率的2～3% 。以上5个方面的功率消耗，都是在转子转动，并在对气 体作功的过程中产生的，因此，离心式压缩机的轴功率，
离心式压缩机基础知识
离心式压缩机基础知识第四节离心式压缩机组的开停车一、压缩机组运行前的准备与检查1、驱动机及齿轮变速器应进行单独试车和串联试车，并经验收合格达到完好备用状态。
装好驱动机、齿轮变速器和压缩机之间的联轴器，并复测转子之间的对中，使之完全符合要求。
2、机组油系统清洗调整已合格，油质化验合乎要求，储油量适中。
检查主油箱、油过滤器、油冷却器，油箱油位不足则应加油。
检查油温若低于24℃，则应使用加热器，使油温达到24℃以上。
（油温低了会怎样？）油冷却器和油过滤器也应充满油，放出空气，油冷却器与过滤器的切换位置应切换到需要投用的一侧。
检查主油泵和辅助油泵，确认工作正常，转向正确。
油温度计、压力表应当齐全，量程合格，工作正常。
用干燥的氮气充入蓄压器中，使蓄压器内气体压力保持在规定数值之内。
调整油路系统各处油压，达到设计要求。
检查油系统各种联锁装置运行正常，确保机组的安全。
3、压缩机各入口滤网应干净无损坏，入口过滤器滤件已换新，过滤器合格。
4、压缩机缸体及管道排液阀门已打开，排尽冷凝后关小，待充气后关闭。
5、压缩机各段中间冷却器引水建立冷却水循环，排尽空气并投入运行。
6、工艺管道系统应完好，盲板已全部拆除并已复位，不允许由于管路的膨胀收缩和振动以后重量影响到气缸本体。
7、将工艺气体管道上的阀门按起动要求调到一定的位置，一般压缩机的进出口阀门应关闭，防喘振用的回流阀或放空阀应全开，工艺系统的出口阀也应全闭。
各类阀门的开关应灵活准确，无卡涩。
8、确认压缩机管道及附属设备上的安全阀和防爆板已装备齐全，安全阀调校整定，符合要求，防爆板规格符合要求。
9、压缩机及其附属机械上的仪表装设齐全，量程、温度、压力及精确度等级均符合要求，重要仪表应有校验合格证明书。
检查电气线路和仪表空气系统是否完好。
仪表阀门应灵活准确，自动控制保安系统经检验合格，确保动作准确无误。
10、机组所有联锁已进行试验调整，各整定值皆已符合要求。
防喘振保护控制系统已调校试验合格，各放空阀、防喘回流阀应开关迅速，无卡涩。
离心压缩机的基础知识
离心压缩机的基础知识2007年12月18日 10:55第一节离心压缩机概述离心压缩机是产生压力的机械，是透平压缩机的一种。
透平是英译音“TURBINE”，即旋转的叶轮。
在全低压空分装置中，离心压缩机得到广泛应用，逐渐出现了离心压缩机取代活塞压缩机的趋势。
一、定义：离心压缩机：指气体在压缩机中的运动是沿垂直于压缩机轴的径向进行的。
二、工作原理：是工作轮在旋转的过程中，由于旋转离心力的作用及工作轮中的扩压流动，使气体的压力得到提高，速度也得到提高。
随后在扩压器中进一步把速度能转化为压力能。
通过它可以把气体的压力提高。
三、特点：离心压缩机是一种速度式压缩机，与其它压缩机相比较：优点：⑴排气量大，排气均匀，气流无脉冲。
⑵转速高。
⑶机内不需要润滑。
⑷密封效果好，泄露现象少。
⑸有平坦的性能曲线，操作范围较广。
⑹易于实现自动化和大型化。
⑺易损件少、维修量少、运转周期长。
缺点：⑴操作的适应性差，气体的性质对操作性能有较大影响。
在机组开车、停车、运行中，负荷变化大。
⑵气流速度大，流道内的零部件有较大的摩擦损失。
⑶有喘振现象，对机器的危害极大。
四、适用范围：大中流量、中低压力的场合。
五、分类：⑴按轴的型式分：单轴多级式，一根轴上串联几个叶轮。
双轴四级式，四个叶轮分别悬臂地装在两个小齿轮的两端，旋转靠电机通过大齿轮驱动小齿轮。
⑵按气缸的型式分：水平剖分式和垂直剖分式。
⑶按级间冷却形式分类：机外冷却，每段压缩后气体输出机外进入冷却器。
机内冷却，冷却器和机壳铸为一体。
⑷按压缩介质分类：空气压缩机、氮气压缩机、氧气压缩机等。
第二节离心压缩机的工作原理分析一、常用名词解释：⑴级：每一级叶轮和与之相应配合的固定元件（如扩压器等）构成一个基本的单元，叫一个级。
如：杭氧2TYS100+2TYS76氧气透平压缩机高低压气缸共有八个叶轮，就叫八级。
⑵段：以中间冷却器隔开级的单元，叫段。
这样以冷却器的多少可以将压缩机分成很多段。
一段可以包括很多级。
离心式压缩机基础知识
离心压缩机的由来？离心压缩机最早的雏形可以追溯到18世纪，当时英国机械师约翰・西蒙斯(John Smeaton)设计了一种可以将空气压缩的机器，称为“风炮”(风车)。
这种机器采用叶轮来压缩气体，但由于叶轮材料和加工精度的限制，其效率并不高。
随着工'业革命的到来，人们对于更加高效的空气压缩方式提出了需求。
1835年，法国机械师吕克啊比亚(Lucien Anatole Prevost)设计了一种采用离心力压缩空气的机器，被称为“离心风机"(离心鼓风机)。
这种机器采用叶轮旋转产生离心力，将空气压缩到出口处。
离心风机的效率比风炮高得多，因此很快得到了广泛应用。
后来，离心风机被进一步改进和优化，成为了现代离心压缩机。
离心压缩机可以广泛应用于空气压缩、制冷、空调等领域，是工业生产中不可或缺的重要设备之一。
离心压缩机的工作原理？离心压缩机是一种将气体通过离心力来压缩的机械设备。
其主要工作原理如下：气体进入压缩机：气体通过进气口进入压缩机的中心区域。
叶轮旋转：压缩机中心区域有一个旋转的叶轮，其叶片通过高速旋转产生离心力，将气体向外推进。
气体压缩：在离心力的作用下，气体被压缩并转化为高压气体。
气体会沿着叶轮的螺旋状路径向外流动，压力和速度都会增加。
出口排放：经过压缩后的气体通过出口口排放出来，通常需要经过冷却和净化处理后再使用或排放。
需要注意的是，离心压缩机的效率受到其叶轮设计、旋转速度和气体流动性等因素的影响。
为了达到更高的效率和性能, 离心压缩机的设计需要进行精密的计算和优化。
离心压缩机的构成？离心压缩机通常由以下几个部分组成：进气口：气体通过进气口进入离心压缩机。
叶轮：是压缩机的核心部件，由叶片和轮毂组成。
叶轮通过高速旋转产生离心力，将气体压缩。
静压壳体：是离心压缩机的外壳，用来固定叶轮和导向气流。
静压壳体内部的形状和尺寸对气体的压缩过程有着重要的影响。
出气口：经过压缩后的气体通过出气口排出，通常需要通过冷却器和过滤器等设备进行处理。
q7v离心式压缩机基础知识
离心式压缩机基础知识第一节概述一、离心式压缩机的应用离心式压缩机是一种叶片旋转式压缩机(即透平式压缩机)。
在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用，使气体压力得到提高。
早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。
但近来，由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。
随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。
工业用高压离心压缩机的压力有（150~350）×105Pa的，海上油田注气用的离心压缩机压力有高达700×105Pa的。
作为高炉鼓风用的离心式鼓风机的流量有大至7000m3/min，功率大的有52900KW的，转速一般在10000r/min以上。
有些化工基础原料，如丙烯，乙烯，丁二烯，苯等，可加工成塑料，纤维，橡胶等重要化工产品。
在生产这种基础原料的石油化工厂中，离心式压缩机也占有重要地位，是关键设备之一。
除此之外，其他如石油精炼，制冷等行业中，离心式压缩机也是极为关键的设备。
离心式压缩机之所以能获得这样广泛的应用，主要是比活塞式压缩机有以下一些优点。
1、离心式压缩机的气量大，结构筒单紧凑，重量轻，机组尺寸小，占地面积小。
2、运转平衡，操作可靠，运转率高，摩擦件少，因之备件需用量少，维护费用及人员少。
3、在化工流程中，离心式压缩机对化工介质可以做到绝对无油的压缩过程。
4、离心式压缩机为一种回转运动的机器，它适宜于工业汽轮机或燃汽轮机直接拖动。
对一般大型化工厂，常用副产蒸汽驱动工业汽轮机作动力，为热能综合利用提供了可能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 离心式压缩机的效率比活塞式低且不适于气量太小及压力较高的场合，稳定工况较窄，经济性较差。
2. “级”就是一个叶轮和其相匹配的固定元件所构成的基本单元。
3. 首级由吸气室、叶轮、扩压器、弯道、回流器组成；末级由叶轮扩压器和蜗壳组成。
4. 段是以中间冷却器作为分段标志，气流从吸入被冷却。
5. 缸是将一个机壳称为一缸6. 离心式压缩机的主要性能参数有排气压力、排气量、压缩比、转速、功率、效率。
7. 选择和合理使用压缩机的重要依据是主要性能参数。
8. 主轴按结构分三种：阶梯式节鞭式和光轴。
9. 开式叶轮是由轮毂和径向叶片组成。
10. 叶轮及轴上零件与主轴的配合一般采用过盈配合。
11. 轴向力最终由推力盘来承担。
12. 轴向力的危害是影响轴承的使用寿命，严重烧轴瓦，转子窜动时使转子上的零件和固定元件碰撞以致机器损坏。
13. 平衡轴向力的方式有叶轮对称排列、平衡盘装置、叶轮背面加筋。
14. 轴套的作用防止叶轮轴向窜动、还起密封作用。
15. 扩压器分三种无叶片扩压器、有叶片扩压器和直臂扩压器。
16. 无叶片扩压器的气体从叶轮中通过环形流道流出达到减速增压的目的。
17. 弯道和回流器的作用是把扩压器后的气体引导到下一级延续压缩。
18. 离心式压缩机轴承分径向轴承和止推轴承两大类。
19. 滑动轴承的按工作原理分静压轴承和动压轴承两类。
20. 动压轴承是由依靠轴颈本身的旋转把有带入轴颈和轴瓦间形成楔状油楔，油楔受到负荷挤压而产生油压，使轴和轴瓦分开形成油膜。
21. 动压轴承按结构形成分为圆瓦轴承、可倾瓦轴承和椭圆瓦轴承。
22. 可倾瓦轴承在任何情况下都有利于形成最佳油膜，不易产生油膜震荡。
23. 止推轴承分米楔尔轴承、金丝伯雷轴承。
24. 止推瓦块之间受力不均匀的轴承是米楔尔轴承。
25. 金丝伯雷轴承活动部分由扇形止推块、上摇块、下摇块三层叠加而成。
26. 止推块和上摇块为球面接触。
27. 金丝伯雷轴承承载力能力大允许推力盘有较大的线速度，磨损慢，使用寿命长，更适宜用于高速重载离心式压缩机。
28. 金丝伯雷轴承的缺点轴向尺寸较大，制造工艺复杂。
29. 金丝伯雷轴承又称浮动叠层式轴承。
金丝伯雷轴承广泛应用于高速高压的离心式压缩机。
30. 米楔尔轴承由止推瓦块、基环和副推力瓦块组成。
31. 在推力盘的两侧分主推力瓦和副推力瓦，正常运动时，轴的轴向力是由主推力瓦来承受，然后，才是通过基环传动给轴承座。
32. 副推力瓦块是在启动或停机时可能出现的反向轴向力时起作用。
33. 米楔尔轴承的止推盘的轴向位置是止推轴承来保证的，即由止推盘和止推轴承的间隙位置来确定的。
34. 推力盘和瓦块间的间隙称为推力间隙和轴子的工作窜量。
35. 离心式压缩机密封分内部密封和外部密封，内部密封如轮盖、定距套、平衡盘上的密封一般为迷宫式密封；外部密封有毒有害易燃易爆气体，采用液体密封、机械密封、干气密封，对于无毒无危险的介质可采用迷宫式密封。
36. 常用的五种轴密封迷宫密封、浮环密封、机械密封、干气密封和磁流体密封。
37. 为了使迷宫密封的效果最好，第一必须增加密封齿数，第二，齿和轴间隙面尽可能小。
第三，相邻齿间的面积和间隙要足够大。
38. 浮环密封又称油膜密封，主要是高压油在浮环和轴套之间形成油膜，产生节流降压，阻止机内与机外的气体相通。
39. 迷宫密封是气体压力转变为速度，然后再将速度降低，达到内外压力趋于平衡，从而减少气体又高压向低压泄露。
40. 浮环密封的基本结构由几个浮环组成，浮环套在轴套上，在进行活动。
41. 浮环密封主要运用于离心式压缩机的轴封处，以防止机内气体溢出或吸入机内，其特点是用于高压高速的离心压缩机以及各种易燃易爆和有毒的气体。
42. 干气密封是一种新型的非接触轴封。
43. 干气密封的特点：泄露小、磨损少、寿命长、能耗低、操作简单可靠、维修量低、被密封的流体不受油污染的特点。
44. 干气密封可以实现介质的零溢出。
45. 动环密封分外区域和内区域两个功能区，外区域由动压槽和密封堰组成，内区域由动环的平面部分又称密封坝46. 喘振是离心式压缩机的运动中的不稳定工况。
47. 米楔尔轴承和金丝伯雷轴承的共同特点是有多个活动的止推瓦块，在瓦块后有支撑点，止推瓦块可以绕支点摆动以形成最佳的油楔状态的润滑油膜。
48. 推力轴承的作用是以承受转子的轴向推力，同时确定转子在汽缸中的轴向位置。
49. 转子的总窜量在3MM以上。
50. 转子的轴向位置是由工作面推力轴承的位置确定的。
51. 开式叶轮的转子的轴向位置应能保证叶轮进气侧的轴向间隙。
52. 全部为闭式叶轮的转子轴子的轴向位置应保证最末级叶轮出口和扩压器流道对中。
53. 吸气式有四种：轴向进气的吸气室、径向进气的吸气室、垂直进气的吸气室和水平进气的吸气室。
54. 浮环密封的装配时，浮环就装在L形固定环中间。
55. 离心式压缩机的气量调节方法三类：节流调节、转速调节、变压缩机元件调节。
56. 用交流电机的驱动压缩机一般用节流调节。
57. 节流调节分进气节流和排气调节58. 喘振时发生的现象有异常的噪声、吼叫、爆音、机器的强烈震动。
59. 喘振发生的危害有：压缩机的性能下降，恶化；压力和效率显著降低；致使轴承密封损坏；发生转子和固定元件摩擦和碰撞，损坏机器。
60. 防止喘振的五种措施：标出喘振线，提醒注意；进口安温度流量检测仪表，出口按压力检测仪表；出口设旁通回路，可降低转速；各级中设叶片转动调节机构。
61. 离心式压缩机的润滑系统由润滑油箱、主油泵、辅助油泵、油冷却器、油过滤器、高位油箱、阀门以及管道部分组成。
62. 天润主空压机的型号为DMC1104+2MCL1103.输送介质为湿空气，增压机的型号为3BCL527，输送介质为干空气。
本压缩机共三缸六段十四级，经四次中间冷却和两次水汽分离。
63. 空压机的原动力为抽凝式汽轮机、双轴伸结构。
64. 联轴器采用德国产的膜片联轴器。
65. 从汽轮机看压缩机，低中高缸均为顺时针旋转。
66. 低压缸DMCL1104为双吸结构，两级压缩，叶轮直径为1100MM67. 中压缸2MCL1103第一段为两级，两个叶轮直径分为1100MM、980MM,第三段为一级，叶轮直径为900MM:一二段叶轮为背靠背。
68. 压缩机是一种压缩气体提高气体压力或输送气体的机器，叫压缩机又叫压气机和压风机69. 目前，在生产中流量大、中高压的气体压缩机采用离心式压缩机70. 离心式压缩机是由转子、固定元件、轴承、密封装置等部件组成71. 转子由主轴、叶轮、联轴器、平衡盘等组成72. 机壳、隔板、吸气室、扩压器、弯道及回流器等称为固定元件73. 离心式压缩机安总体结构分水平剖分式、垂直剖分式、和等温式三种74. 主轴一般采用35crmo、40cr、2cr13等钢材锻造75. 离心式压缩机采用后弯式叶轮是其效率高。
76. 拆下半轴承体时，抬轴高度不应超过0.15MM77. 轴承间隙的测量方法有假轴法、抬轴法、压铅丝法。
78. 测可倾瓦时假轴法中用千分表测后间隙S实际间隙C的关系式为C=0.894S79. 轴子的轴颈径向跳动值应不大于0.01MM80. 止推轴承的间隙是转子在工作面和非工作面，止推轴承的轴向窜动量。
81. 调整止推轴承的间隙可用加减止推轴承背面垫片的厚度来实现。
82. 用压铅丝法测轴承间隙时实际间隙C与压铅丝厚度的关系式C=1.1S83. 透平压缩机一种叶片式旋转机构，它利用叶片和气体的相互作用提高气体的压强和动能二判断题1. 多光压缩机各缸的转速可以相同也可以不同。
（）2. 由一缸和几缸排练在一条直线上成为列。
（）3. 叶轮是离心式压缩机中唯一对气体做功德部件。
（）4. 固定式离心式压缩机采用后弯式叶轮，而前弯式和径向叶片式用在移动式离心压缩机。
（）5. 双吸叶轮适用于大流量的离心式压缩机和多级式压缩机的第一级（）6. 叶轮背部加筋最适合用在介质密度较大的情况下效果更加明显。
（）7. 固定元件的效率与压缩机效率直接有关。
（）8. 扩压器的作用是将叶轮出来的高速气体减速，使气体的动能转化为压力能。
（）9. 降低弯道和回流室流道的表面粗糙度的值来减少流动阻力。
（）10. 无叶扩压器比有叶扩压器的效率低。
（）11. 直臂式扩压器的工况适应性较窄，结构较复杂，径向尺寸太大，加工难，故仅适用于流量较小的压缩机。
（）12. 离心式压缩机均采用滑动轴承。
（）13. 静压轴承的承载能力大，摩擦力阻力小，寿命高的优点，须有供油压系统。
（）14. 动压轴承是油楔受负荷挤压而产生油压，将轴颈上的载荷加以平衡。
（）15. 圆瓦轴承的顶尖隙是两侧间隙的和（）16. 椭圆瓦轴承的侧隙大于或等于顶部间隙。
（）17. 椭圆瓦轴承比圆瓦轴承的稳定性好，但承载能力低，功率消耗大。
（）18. 椭圆瓦轴承在垂直当向抗振性好，圆瓦轴承是水平抗振性好。
（）19. 圆瓦轴承多用于低速重载的离心式压缩机上（）20. 椭圆瓦的油量流出大散热好轴承温度低。
（）21. 可倾瓦瓦背圆弧与轴承套孔是线接触，相当于一个支点。
（）22. 金丝伯雷轴承的止推快和上摇块为球面接触。
（）23. 由于米楔尔止推轴承的止推瓦块直接和薄环接触，瓦块间受力不均（）24. 机械密封的漏损率极低，比一般油密封小5到10倍（）25. 干气密封不需要润滑和冷却，因为密封内部的结构能形成三UM的间隙是两个配对的端面不接触，而两端面有气膜形成。
（）26. 干气密封的流体动力只有在轻动时才能形成，而流体静力在动环静止和旋转时都存在，密封运转时的流体静力是轴向力（）27. 一般管网容量大，喘振振幅就大，频率就低，反之，容量小，喘振小，频率高。
（）28. 压缩机中串联很少，一般采用并联。
（）29. 离心式压缩机中的压缩比都比较高，一般都在3-3.5以上，有的一个缸可达到30或更高。
（）30. 压缩过程中必须对气体进行冷却，以降低温度和功耗。
（）31. 推力盘能平衡掉平衡装置来平衡的30%的轴向力（）32. 前弯式叶轮叶片的弯曲方向与叶轮的旋转方向相同产生能量头较大，其中，动能所占的比例较大，因而流动损失大效率较低。
（）33. 后弯式叶轮与前弯式相反，但静压占得比例大，流动损失小，效率高（）34. 径向叶片式叶轮分两种形式，一种是径向弯曲叶片，气流是径向流入叶片流道，另一种是径向直叶片叶轮，在叶轮的入口处有一个导风轮，气流沿轴向流入叶轮，经导风轮导流后再流入径向式叶片流道。
（）35. 开式叶轮的效率最低，故在离心泵压缩机很少用（）36. 轴向力的作用方向是从高压端指向低压端（）37. 平很盘结构简单，不影响气体管线的布置，故应用广泛（）38. 轴套的作用是使叶轮与叶轮之间保持一定的间距，防止叶轮轴向窜动（）39. 蜗壳也称排气式，作用是收集级中地气体，因为起到一定的降速增压的作用（）40. 浮环密封的浮环挂在轴套上，在径向活动的（）41. 迷宫密封一般比较简单，可用在机壳两端以及级与级的密封。
