气动V型调节球阀
气动V型切断调节球阀融资投资立项项目可行性研究报告(中撰咨询)
气动V型切断调节球阀立项投资融资项目可行性研究报告(典型案例〃仅供参考)广州中撰企业投资咨询有限公司地址：中国〃广州目录第一章气动V型切断调节球阀项目概论 (1)一、气动V型切断调节球阀项目名称及承办单位 (1)二、气动V型切断调节球阀项目可行性研究报告委托编制单位 (1)三、可行性研究的目的 (1)四、可行性研究报告编制依据原则和范围 (2)（一）项目可行性报告编制依据 (2)（二）可行性研究报告编制原则 (2)（三）可行性研究报告编制范围 (4)五、研究的主要过程 (5)六、气动V型切断调节球阀产品方案及建设规模 (6)七、气动V型切断调节球阀项目总投资估算 (6)八、工艺技术装备方案的选择 (6)九、项目实施进度建议 (6)十、研究结论 (6)十一、气动V型切断调节球阀项目主要经济技术指标 (9)项目主要经济技术指标一览表 (9)第二章气动V型切断调节球阀产品说明 (15)第三章气动V型切断调节球阀项目市场分析预测 (15)第四章项目选址科学性分析 (15)一、厂址的选择原则 (15)二、厂址选择方案 (16)四、选址用地权属性质类别及占地面积 (17)五、项目用地利用指标 (17)项目占地及建筑工程投资一览表 (17)六、项目选址综合评价 (18)第五章项目建设内容与建设规模 (19)一、建设内容 (19)（一）土建工程 (19)（二）设备购臵 (20)二、建设规模 (20)第六章原辅材料供应及基本生产条件 (20)一、原辅材料供应条件 (21)（一）主要原辅材料供应 (21)（二）原辅材料来源 (21)原辅材料及能源供应情况一览表 (21)二、基本生产条件 (22)第七章工程技术方案 (23)一、工艺技术方案的选用原则 (23)二、工艺技术方案 (24)（一）工艺技术来源及特点 (24)（二）技术保障措施 (25)（三）产品生产工艺流程 (25)气动V型切断调节球阀生产工艺流程示意简图 (25)三、设备的选择 (26)（一）设备配臵原则 (26)（二）设备配臵方案 (27)主要设备投资明细表 (27)第八章环境保护 (28)一、环境保护设计依据 (28)二、污染物的来源 (29)（一）气动V型切断调节球阀项目建设期污染源 (30)（二）气动V型切断调节球阀项目运营期污染源 (30)三、污染物的治理 (30)（一）项目施工期环境影响简要分析及治理措施 (31)1、施工期大气环境影响分析和防治对策 (31)2、施工期水环境影响分析和防治对策 (35)3、施工期固体废弃物环境影响分析和防治对策 (36)4、施工期噪声环境影响分析和防治对策 (37)5、施工建议及要求 (39)施工期间主要污染物产生及预计排放情况一览表 (41)（二）项目营运期环境影响分析及治理措施 (42)1、废水的治理 (42)办公及生活废水处理流程图 (42)生活及办公废水治理效果比较一览表 (43)生活及办公废水治理效果一览表 (43)2、固体废弃物的治理措施及排放分析 (43)3、噪声治理措施及排放分析 (44)主要噪声源治理情况一览表 (46)四、环境保护投资分析 (46)（一）环境保护设施投资 (46)（二）环境效益分析 (47)五、厂区绿化工程 (47)六、清洁生产 (48)七、环境保护结论 (48)施工期主要污染物产生、排放及预期效果一览表 (50)第九章项目节能分析 (51)一、项目建设的节能原则 (51)二、设计依据及用能标准 (51)（一）节能政策依据 (51)（二）国家及省、市节能目标 (52)（三）行业标准、规范、技术规定和技术指导 (53)三、项目节能背景分析 (53)四、项目能源消耗种类和数量分析 (55)（一）主要耗能装臵及能耗种类和数量 (55)1、主要耗能装臵 (55)2、主要能耗种类及数量 (55)项目综合用能测算一览表 (56)（二）单位产品能耗指标测算 (56)单位能耗估算一览表 (57)五、项目用能品种选择的可靠性分析 (58)六、工艺设备节能措施 (58)七、电力节能措施 (59)八、节水措施 (60)九、项目运营期节能原则 (60)十、运营期主要节能措施 (61)十一、能源管理 (62)（一）管理组织和制度 (62)（二）能源计量管理 (62)十二、节能建议及效果分析 (63)（一）节能建议 (63)（二）节能效果分析 (63)第十章组织机构工作制度和劳动定员 (64)一、组织机构 (64)二、工作制度 (64)三、劳动定员 (65)四、人员培训 (65)（一）人员技术水平与要求 (65)（二）培训规划建议 (66)第十一章气动V型切断调节球阀项目投资估算与资金筹措 (66)一、投资估算依据和说明 (66)（一）编制依据 (67)（二）投资费用分析 (68)（三）工程建设投资（固定资产）投资 (69)1、设备投资估算 (69)2、土建投资估算 (69)3、其它费用 (69)4、工程建设投资（固定资产）投资 (70)固定资产投资估算表 (70)5、铺底流动资金估算 (71)铺底流动资金估算一览表 (71)6、气动V型切断调节球阀项目总投资估算 (71)总投资构成分析一览表 (72)二、资金筹措 (72)投资计划与资金筹措表 (73)三、气动V型切断调节球阀项目资金使用计划 (73)资金使用计划与运用表 (74)第十二章经济评价 (74)一、经济评价的依据和范围 (74)二、基础数据与参数选取 (75)三、财务效益与费用估算 (76)（一）销售收入估算 (76)产品销售收入及税金估算一览表 (76)（二）综合总成本估算 (76)综合总成本费用估算表 (77)（三）利润总额估算 (77)（四）所得税及税后利润 (78)（五）项目投资收益率测算 (78)项目综合损益表 (78)四、财务分析 (79)财务现金流量表（全部投资） (81)财务现金流量表（固定投资） (83)五、不确定性分析 (84)盈亏平衡分析表 (84)六、敏感性分析 (85)单因素敏感性分析表 (86)第十三章气动V型切断调节球阀项目综合评价 (87)第一章项目概论一、项目名称及承办单位1、项目名称：气动V型切断调节球阀投资建设项目2、项目建设性质：新建3、项目承办单位：广州中撰企业投资咨询有限公司4、企业类型：有限责任公司5、注册资金：100万元人民币二、项目可行性研究报告委托编制单位1、编制单位：广州中撰企业投资咨询有限公司三、可行性研究的目的本可行性研究报告对该气动V型切断调节球阀项目所涉及的主要问题，例如：资源条件、原辅材料、燃料和动力的供应、交通运输条件、建厂规模、投资规模、生产工艺和设备选型、产品类别、项目节能技术和措施、环境影响评价和劳动卫生保障等，从技术、经济和环境保护等多个方面进行较为详细的调查研究。
v型球阀的密封等级
v型球阀的密封等级摘要：1.V型球阀简介2.V型球阀的密封等级分类3.密封等级与性能关系4.选择合适密封等级的注意事项5.提高V型球阀密封性能的方法正文：V型球阀作为一种常用的阀门设备，在工业领域中具有广泛的应用。
其独特的结构和优异的密封性能使其成为许多场景的首选。
本文将介绍V型球阀的密封等级，帮助大家更好地了解和选择合适的V型球阀。
一、V型球阀简介V型球阀主要由阀体、阀座、球体、驱动装置等组成。
在阀门开启和关闭过程中，球体与阀座之间的密封部位可以实现良好的密封效果。
V型球阀具有流量调节、截止、控制等多种功能，适用于各种腐蚀性、颗粒性、粘稠性流体介质的控制。
二、V型球阀的密封等级分类根据V型球阀的密封性能和使用场景，密封等级可以分为以下几类：1. class 1：适用于一般流体介质，如水、气等。
2.class 2：适用于较严苛的流体介质，如蒸汽、油品等。
3.class 3：适用于高压、高温、高粘度等特殊介质。
4.class 4：适用于高度腐蚀性、颗粒性、易结晶等介质。
三、密封等级与性能关系V型球阀的密封等级直接影响着阀门的性能。
密封等级越高，阀门的密封性能越好，但同时也可能导致操作难度增加、磨损加剧等问题。
因此，在选择密封等级时，需充分考虑介质特性、使用场景和维护要求等因素。
四、选择合适密封等级的注意事项1.了解介质特性，选择适宜的密封材料。
2.结合使用场景，确定密封等级。
3.考虑阀门驱动方式，确保有效操作。
4.注意阀门制造商的资质和品牌口碑。
五、提高V型球阀密封性能的方法1.采用先进的密封结构设计，如金属密封、软硬密封等。
2.选用高品质的密封材料，提高耐磨性和抗腐蚀性。
3.优化阀门驱动装置，提高操作平稳性。
4.定期检查和更换密封件，确保密封性能持久稳定。
总之，V型球阀的密封等级是衡量其性能的重要指标。
在选购V型球阀时，应充分考虑密封等级、介质特性、使用场景等因素，确保阀门的安全、可靠、高效运行。
v型球阀调节曲线
v型球阀调节曲线
V 型球阀是一种常用的调节流量的阀门，它的调节曲线是指通过调节阀门开度来控制流量的变化规律。
下面是关于V 型球阀调节曲线的一些基本信息：
1. 线性调节：在某些情况下，V 型球阀的调节曲线可以呈现出近似线性的特性。
这意味着，当阀门开度增加时，流量也会成比例地增加，形成一条直线。
这种线性调节特性适用于需要精确控制流量的应用场景。
2. 等百分比调节：另一种常见的调节曲线是等百分比调节。
在这种情况下，随着阀门开度的增加，流量的增加速度会逐渐减缓。
等百分比调节曲线的特点是在不同的开度范围内，流量的变化量相对于开度的变化量保持恒定。
3. 抛物线调节：抛物线调节曲线是一种介于线性和等百分比之间的调节方式。
在抛物线调节曲线中，流量的增加速度在开始时较快，然后逐渐减缓，最终趋于平稳。
具体的V 型球阀调节曲线可能会因不同的阀门设计和工作条件而有所不同。
在实际应用中，根据具体的需求和系统特性选择合适的调节曲线非常重要，以确保流量控制的准确性和稳定性。

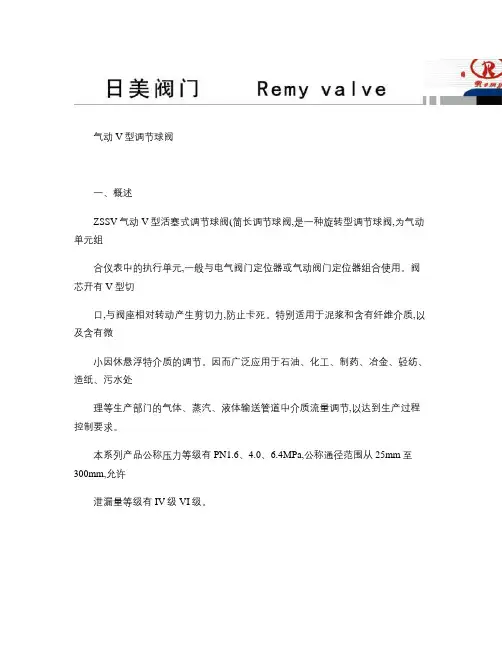

气动V型调节球阀_图文解读
气动V型调节球阀
一、概述
ZSSV气动V型活塞式调节球阀(简长调节球阀,是一种旋转型调节球阀,为气动单元组
合仪表中的执行单元,一般与电气阀门定位器或气动阀门定位器组合使用。
阀芯开有V型切
口,与阀座相对转动产生剪切力,防止卡死。
特别适用于泥浆和含有纤维介质,以及含有微
小因休悬浮特介质的调节。
因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处
理等生产部门的气体、蒸汽、液体输送管道中介质流量调节,以达到生产过程控制要求。
本系列产品公称压力等级有PN1.6、4.0、6.4MPa,公称通径范围从25mm至300mm,允许
泄漏量等级有IV级VI级。
二、主要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti 阀杆:OCr17Ni12Mo2、OCr17Ni14Cu4Nb
阀板:ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀杆(板轴承:OCr17Ni12Mo2
阀芯:增强聚四氟乙烯、司钛莱合金堆焊
压圈:OCr17Ni12Mo2
阀座(密封环:聚四氟乙烯、石墨
阀座托架:OCr17Ni12Mo2
垫环:氟橡胶O形圈
三、性能技术参数
四、阀形式
五、外形尺寸(单位:mm。

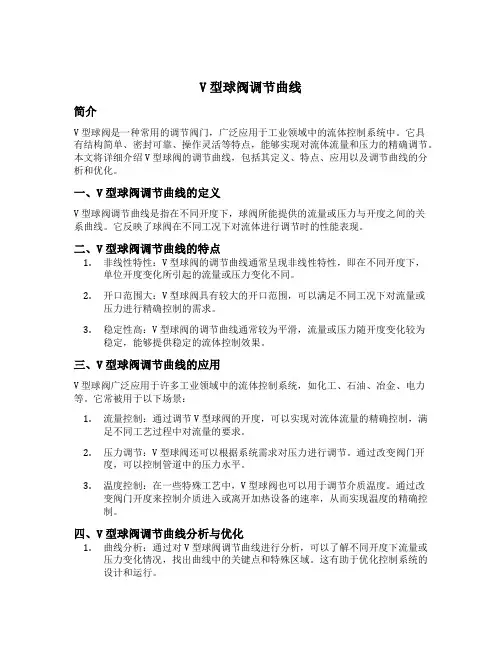

v型球阀调节曲线
V型球阀调节曲线简介V型球阀是一种常用的调节阀门，广泛应用于工业领域中的流体控制系统中。
它具有结构简单、密封可靠、操作灵活等特点，能够实现对流体流量和压力的精确调节。
本文将详细介绍V型球阀的调节曲线，包括其定义、特点、应用以及调节曲线的分析和优化。
一、V型球阀调节曲线的定义V型球阀调节曲线是指在不同开度下，球阀所能提供的流量或压力与开度之间的关系曲线。
它反映了球阀在不同工况下对流体进行调节时的性能表现。
二、V型球阀调节曲线的特点1.非线性特性：V型球阀的调节曲线通常呈现非线性特性，即在不同开度下，单位开度变化所引起的流量或压力变化不同。
2.开口范围大：V型球阀具有较大的开口范围，可以满足不同工况下对流量或压力进行精确控制的需求。
3.稳定性高：V型球阀的调节曲线通常较为平滑，流量或压力随开度变化较为稳定，能够提供稳定的流体控制效果。
三、V型球阀调节曲线的应用V型球阀广泛应用于许多工业领域中的流体控制系统，如化工、石油、冶金、电力等。
它常被用于以下场景：1.流量控制：通过调节V型球阀的开度，可以实现对流体流量的精确控制，满足不同工艺过程中对流量的要求。
2.压力调节：V型球阀还可以根据系统需求对压力进行调节。
通过改变阀门开度，可以控制管道中的压力水平。
3.温度控制：在一些特殊工艺中，V型球阀也可以用于调节介质温度。
通过改变阀门开度来控制介质进入或离开加热设备的速率，从而实现温度的精确控制。
四、V型球阀调节曲线分析与优化1.曲线分析：通过对V型球阀调节曲线进行分析，可以了解不同开度下流量或压力变化情况，找出曲线中的关键点和特殊区域。
这有助于优化控制系统的设计和运行。
2.曲线优化：根据实际需求，可以对V型球阀调节曲线进行优化。
例如，在需要精确流量控制的场景中，可以通过改变球阀结构或使用特殊材料来调整曲线的斜率，使其更加符合工艺要求。
3.系统调试：在实际应用中，需要对V型球阀进行系统调试。
通过对曲线进行监测和调整，可以保证球阀能够按照预期工作，并满足流量或压力的要求。
各种阀门图例
阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。
即：按公称压力分：W1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、三10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀（包括底阀）—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。
v型调节球阀工作原理
v型调节球阀工作原理
V型调节球阀是一种常用的控制阀门，其工作原理如下：
1. 密封状态：当阀门关闭时，球体与阀座完全接触，形成良好的密封，防止介质泄漏。
2. 调节状态：当阀门打开时，通过旋转球体使介质通过阀体内的球体孔道，实现流量的调节。
由于球体表面呈“V”形，因此可以通过旋转球体来改变孔道的开度，从而控制介质的流量。
3. 流向改变：根据阀体中球体孔道的位置，可以控制介质的流向。
当球体孔道与阀座孔道对应时，介质可以顺利通过；当球体旋转到其他位置时，孔道对应不上，介质无法通过，从而改变了流向。
4. 传动装置：V型调节球阀通常配备手柄或电动装置作为传动装置，通过旋转传动装置使球体旋转，从而实现阀门的开关和调节。
总的来说，V型调节球阀通过球体的旋转来改变孔道的开度，控制介质的流量，并通过改变孔道的位置来改变介质的流向。
它具有结构简单、操作方便、调节精度高等特点，广泛应用于各种工业领域中的流体控制系统中。
上海屹沪阀门 VYH 气动 V 型球阀 说明书
VYH 气动 V 型球阀使用说明书上海屹沪阀门有限公司Shanghai Yi Hu Control Valve CO., LTD.地址：上海市奉贤区金汇工业园工业路 1390 号 电话：021-******** E-mail:sales@ 邮编：201315 传真：021-******** 网址：一、概述VYH 气动 V 型调节球阀是一种直角回转式调节阀，它由 GT 系列 气动活塞式执行机构（单、双作用） 和 V 形球阀二部分组成。
与电磁阀和电气阀门定位器配套使用，输入 4~20ma DC 信号及 0.5~0.7Mpa 气源即 可控制运转，实现对压力、流量、温度、液位等参数的调节。
它是以压缩空气为动力，阀杆带动阀芯在阀体 内转动 90°，可以实现全开-全闭的动作。
该产品按其密封性能分为金属密封与软密封。
由于气动 V 型调节 球阀为直角回转结构，当阀芯相对于阀座旋转时具有较强的剪切作用，尤其适用于带有纤维和微小颗粒介质 的调节控制。
同时还具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特 点。
可广泛应用于石油，化工、轻工、电力、制药、造纸、冶金等工业自动控制系统中，作远距离集中控制 或就地控制。
二、特点1、由于 V 型球阀流路简单、流阻较小，因而流通能力较大。
2、V 型球阀阀芯上具有近似等百分比流量特性的 V 型和具有近似线性流量特性的 U 型两种缺口形式，因 而无须通过定位器调整，即能实现不同流量特性的流量控制。
3、可调比可达到 300∶1 远大于直通单、双座调节阀。
4、 具有较高的密封等级： 软密封结构的泄漏等级为 GB/T4213 VI 级；硬密封结构的泄漏等级为 GB/T4213 IV 级。
O 5、正、反作用方式变换较为方便，只需将阀芯初始位置旋转 90 ，即能实现作用方式的转换。
6、结构简单、维护方便。
体积较小、易于安装。
三、型号编制说明V YH 6 41 F——16CG 温度类型（表 1） 阀体材质（表 2） 公称压力（表 3） 密封面材料（表 4） 连接方式（表 5） 执行机构类型（表 6） 屹沪公司标志 阀门代号：V 型球阀表1工作温度℃ 代号 中温 G 常温 无表2阀体材质 代号 碳钢 C 不锈钢 P 铸铁 省略表3公称压力 Mpa 代号 1.6 16 2.5 25 4.0 40 6.4 64表4密封面材料 代号 四氟乙烯 F 金属密封 H表5连接形式 代号 法兰 41 丝扣 11 对夹式 71表6执行机构 代号 电动 9 气动 6四、工作原理和结构VYH 气动 V 型调节球阀由气动活塞式执行机构和 V 形球阀二部分组成。
v型球阀的结构形式
v型球阀的结构形式
【原创版】
目录
1.V 型球阀的概述
2.V 型球阀的结构形式
3.V 型球阀的特点
4.V 型球阀的应用范围
5.V 型球阀的设计标准
正文
V 型球阀是一种流量调节阀门，它的结构形式独特，具有很好的流量调节性能。
V 型球阀的阀芯是半球体，一侧开有 V 形口，通过调节阀芯的开度，可以改变介质流通的截面积，从而达到调节流量的目的。
V 型球阀的结构形式主要由阀体、阀芯、密封圈、操作机构等部分组成。
阀体通常采用铸造或焊接结构，阀芯通过轴承与阀体相连，可以旋转调节阀门的开度。
密封圈通常采用金属硬密封，可以保证阀门在高压差下具有良好的密封性能。
操作机构可以是手动或电动，可以实现远程控制。
V 型球阀具有以下特点：
1.流体阻力小，流量系数大，可调比高。
V 型球阀的可调比可以达到100:1，比直通单座调节阀、双座调节阀、套筒调节阀的可调比 30:1 大得多。
2.密封可靠。
V 型球阀采用金属硬密封，可以保证在高压差下具有良好的密封性能。
3.自清洗作用。
在小开度范围内，V 型球阀可以实现微小流量的调节，具有自清洗作用，适用于含纤维、细颗粒、料浆类介质。
4.适用于广泛的应用范围。
V 型球阀可以广泛应用于石油、化工、电力、冶金、建材等工业过程自控系统中。
V型球阀的设计标准为JB/T 13517，可以根据不同的工况条件进行选型和设计。
气动阀的结构形式及工作原理,气动阀的相关标准
气动阀的结构形式及工作原理，气动阀的相关标准气动阀：借助压缩空气驱动的阀门。
气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。
因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。
因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。
1.通用要求1.1气动阀规格及类别，应符合管道设计文件的要求。
1.2气动阀的型号应注明依据的国标编号要求。
若是企业标准，应注明型号的相关说明。
1.3气动阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
1.4气动阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
2.气动阀标质2.1阀体材质，应以球墨铸铁为主，并注明牌号及铸铁实际的物理化学检测数据。
2.2阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
2.3螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
2.4阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
2.5密封面的材质①气动阀类别不一，密封方式及材质要求不一；②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据；④蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁腈橡胶及三元乙丙橡胶等，严禁掺用再生胶。
2.6阀轴填料①由于管网中的气动阀，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果；②阀轴填料亦应在承受频繁启闭时，密封效果的良好性；③鉴于上述要求，阀轴填料力求终身不换或十多年不更换；④填料若需更换，气动阀设计应考虑能有水压的状况下更换的措施。
v型调节球阀工作原理
v型调节球阀工作原理V型调节球阀是水处理行业中常用的一种机械装置，也是机械控制系统中的重要组成部分。
它可以有效地控制水流量，改变压力，实现水利系统的调节，是水处理系统中不可缺少的调节器。
V型调节球阀由球阀体、驱动机构、调节装置和控制装置等部分组成，其工作原理如下：1、驱动机构的作用是帮助球阀体实现开关控制，它主要包括手动驱动、气动驱动和电动驱动等，其中，气动调节球阀的驱动机构一般使用气动缸。
通过变动手柄的位置，控制气缸的行程，从而控制球阀的开闭。
2、调节装置是V型调节球阀的关键部件，它可以实现球阀体的调节功能，它一般包括气缸、齿轮调节机构、凸轮机构和手动调节机构等，其中，气缸作用于驱动机构，主要负责调节驱动机构对球阀体的转动；齿轮调节机构通过变动行程，使球阀体可以随时调整角度，实现调节；凸轮机构可以有效地控制驱动机构的转动方向，使球阀体可以实现开闭；手动调节机构可以根据实际需要，实时控制球阀体的开关。
3、控制装置是控制V型调节球阀的主要部件，它可以实现自动控制、远程控制和定时调节等功能，控制装置可以根据实际情况设置不同的参数，实现调节球阀体的精确控制。
V型调节球阀具有调节精度高、幅度大、响应迅速、控制稳定可靠等优点，广泛应用于水处理系统中，对实现水质洁净的社会要求具有重要的意义。
V型调节球阀的作用不仅仅只是控制水流量，在生命中也可以实现精准、智能、稳定的调节，开启健康水处理时代。
V型调节球阀的工作原理总结如下：它由球阀体、驱动机构、调节装置和控制装置组成，其驱动机构可以实现球阀体的开关控制，调节装置可以改变球阀体的开启角度，以控制水流量，改变压力；而控制装置可以实现自动控制、远程控制和定时调节等功能，为水处理系统的控制提供可靠而精确的调节能力。
V型调节球阀不仅可以控制水流量，也可以实现精准、智能、稳定的调节，为水处理行业的发展起到重要作用。
V型球阀设计
4.阀体结构的设计与计算
5.确定球体的直径
根据右图选定球径R
6.阀杆尺寸设计
根据自己的数据，设计出合适的 的阀杆结构尺寸
7.密封比压的确定及校核
密封封面材料：选用聚四氟乙烯 因为聚四氟乙烯聚四氟乙烯(PTFE)以其优异的耐高低温性能和化学稳定性、很好
的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性和优良的密封性
完
12.SolidWorks建模
装配体图和剖视图
13.做流道图
14划分网格
14.流体分析
将流道图导入 ，画出网格，然后保存为.msh文件，导入FLUEN中，做流体分 析计算
流体速度图
压力图
ቤተ መጻሕፍቲ ባይዱ
15.说明书
通过观模，查询资料，计算，绘图，软件分 析最终每人形成一份说明书和相应的结构图 与分析数据图。通过此次课程设计，我们了 解了球阀的结构和工作原理，学会了设计并 分析球阀。以上是我们小组此次课程设计的 设计过程。
2.设计球阀的初始条件
口径
开度
进口压力（MP）
压差
锥角
25
20 40 70 0.1
50
20 50 80 0.1
75
30 60 90 0.1
100
30 40 80 0.1
、
125
30 50 70 0.1
公称压力PN=1MPa
5000
30
10000
40
15000
45
20000
50
25000
60
3.球阀材料的选用
当 qMF q q
时合格。
qMF q q
8.中法兰的结构与选型
调节阀分类
调节阀的技术参数：①流量特性：反映调节阀的开度与流量的变化关系，以适应不同的系统特性要求，如对流量调节系统反应速度快需对数特性；对温度调节系统反应速度慢，需直线流量特性。
②可调范围R：可调范围反映调节阀控制的流量范围，用R= Qmax / Qmin之比表示。
R越大，调节流量的范围越宽，性能指标越好。
③小开度工作性能：根据法体结构，如双座阀、蝶阀小开度工作性能差，产生启跳、振荡；V型球阀、偏心旋转阀小开度性能好。
④流量系数：流量系数 K V，它表示通过阀流量的能力，同口径的KV值越大越好。
角行程阀是直行程阀的2～3倍。
⑤调节速度（响应速度）：满足系统对阀动作的速度要求。
常用阀门分类1.直行程调节阀：⑴直通单座气动薄膜调节阀气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯，阀芯采用顶底导向，结构简单，动作可靠。
有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高。
单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；⑵直通双座气动薄膜调节阀采用双导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，可调范围广，流量特性精度高。
由于在阀芯导向部的顶部及底部进行了固定，具有抗震耐磨的特点。
调节阀配用多弹簧式薄膜执行机构，具有结构小输出力大，更适用于要求动态稳定性好，高可靠性、高压、高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制。
双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；⑶直通套筒气动薄膜调节阀气动薄膜套筒调节阀是一种压力平衡式调节阀。
配用多弹簧执行机构，总体结构紧凑、重量轻、稳定性好。
流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大。
广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。
特别适用于流量大，压差大，泄漏量要求不高的场合。
艾默生 GULDE 7200 V 型控制球阀 数据表
GULDE 7200 V 型控制球阀旋转阀产品样本2023年9月GULDE 7200 V型控制球阀是一款适用于蒸汽、液体、气体或纸浆和造纸工业关键工况的调节球阀，尤其适用于含纤维、颗粒浆液、高粘性溶液和其他具有特殊特性的流体调节应用工况。
产品特点图1 – 7200 V 型控制球阀配Bettis RPX 系列执行机构 和3800SA 智能阀门定位器GULDE 7200 控制阀旋转阀的设计使 V 型切口球和阀座之间产生剪切作用，令操作平稳、无阻塞。
采用直通式流道设计，提高了阀门的流体流通能力。
单阀座设计，驱动扭矩比典型的固定球阀门要低，因此具有操作容易，所需执行机构的成本低等优点。
两种阀座设计：-双层阀座，提供 ANSI/FCI 70-2 IV 级关断，用于对关断 等级要求比较高的工况。
-整体阀座，提供 ANSI/FCI 70-2 II 级关断，适用于高速和磨蚀性或侵蚀性工况。
V 型切口球具有较高的可调比和平稳的节流作用。
符合 ISO 5211 标准的执行机构安装法兰。
高强度不锈钢阀杆，适用于重载和高刚度的工况。
多种填料可选，无需拆卸阀门或执行机构即可轻松调整。
阀杆上的轴套保证了阀门具有耐久性、平稳性和易操作性。
分体式阀体保证了球和阀座配合的同轴性，更有利于内漏的控制。
花键连接可最大程度地减少轴和球芯的空程，从而实现出色的控制性能G7200B0CN标准规格产品结构图GULDE 7200 控制阀阀体连接件螺柱螺母填料组件轴套阀体端盖螺母螺柱阀座垫片密封垫球芯从动轴下轴套从动轴垫片从动轴调整垫片支撑垫下端盖螺母螺柱止推垫片支架填料压环螺栓支架填料压盖螺栓驱动轴执行机构9212021图2 – 7200控制阀结构2023年9月表1: 7200 V 型控制球阀规格3 2023年9月GULDE 7200控制阀V 型口阀门是一种单阀座设计，扭矩比典型的固定球式设计的阀门低，具有便于操作、降低执行机构成本等优点。
有两种独特的阀座设计可供选择：阀座选择图4 – 整体阀座图3 – 双层阀座ANSI/FCI 70-2 IV 级关断适用于恶劣的工作条件ANSI/FCI 70-2 II 级关断适用于高速和磨蚀性或侵蚀性工况图7 – V 型口阀门的固有流量特性为修正等百分比特性GULDE 7200 控制阀阀杆密封填料固有流量特性V 型组合密封填料有“自封”作用，当液体压力作用时压力使V 口改变接触状态和加大接触应力，使V 型圈与阀杆接触的更紧密，介质就更难通过，即使通过一道V 型圈，压力也降低了许多，再通过二道V 型圈，压力再次降低，如此继续，内压将消耗殆尽，泄漏被阻止，产生很好的密封效果。
气动阀门的分类
气动阀门的分类
气动阀门的分类
一、气动阀门主要种类：
1)气动V型调节球阀
2)气动O型切断球阀
3)扭距式汽缸球阀
4)电磁隔膜阀
5)气动直行程式隔膜阀
6)电动阀
二、气动V型调节阀：
用途与特点
A、用途是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节；V 型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能零敏，体积小，可竖卧安装。
适用于控制气体、蒸汽、液体等介质。
B、特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成；有一个近似等百比的固有流量特性；采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度；超强的剪切能力。
C、气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行9 0度回转，达到使阀门自动启闭。
它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
D、气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机
构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。
阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
1 阀门的基本介绍以及各种类别
阀门是用以控制流体流量、压力和流向的装置。
被控制的流体可以是液体、气体、气液混合体或固液混合体。
阀门通常由阀体、阀盖、阀座、启闭件、驱动机构、密封件和紧固件等组成。
阀门的控制功能是依靠驱动机构或流体驱使启闭件升降、滑移、旋摆或回转运动以改变流道面积的大小来实现的。
阀门按使用功能可分为截断阀、调节阀、止回阀、分流阀、安全阀、多用阀六类。
截断阀主要用于截断流体通路，包括截止阀、闸阀、旋塞阀、球阀、蝶阀隔膜阀、夹管阀等；调节阀主要用于调节流体的压力、流量等，包括调节阀、节流阀、减压阀和浮球调节阀等；止回阀用于阻止流体的逆向流动；分流阀用于分配流体的通路去向，或将两相流体分离，包括滑阀、多通阀、疏水阀和排空气阀等；安全阀主要用于安全保护，防止锅炉、压力容器或管道因超压而破坏；多用阀是具有一种以上功能的阀门，如截止止回阀既能起断流作用又能起止回作用。
工业管道阀门按公称压力又可分为真空阀、低压阀、中压阀、高压阀、超高压阀；阀门按工作温度又可分为常温阀、中温阀、高温阀、低温阀；阀门还可按驱动装置的类型、与管道的联接方式和阀体的使用材料等进行分类。
阀门可按各种分类方法单独地或组合地命名，也可按启闭件的结构特征或具体用途命名。
阀门的基本参数是工作压力、工作温度和口径。
对于大量使用于工业管道的各种阀门，常用公称压力和公称通径作为基本参数。
公称压力是指某种材料的阀门，在规定的温度下，允许承受的最大工作压力。
公称通径是指阀体与管子联接端部的名义内径。
阀门根据其种类和用途有不同的要求，主要有密封、强度、调节、流通、启闭等性能。
在设计和选用阀门时，除了要考虑基本参数和性能外，还要考虑流体的性能，包括流体的相态(气体、液体或含固体颗粒)、腐蚀性、粘度、毒性、易燃易爆性，贵重稀有程度和放射性等。
密封性能和强度性能是一切阀门最基本、最重要的性能。
阀门的密封分内密封和外密封两部分。
内密封是阀瓣与阀座之间的密封；外密封是阀杆运动部位与阀盖之间、阀体与阀盖之间和阀体与管道联接部位之间的密封。
