1万地图缩编成5万地图的方法

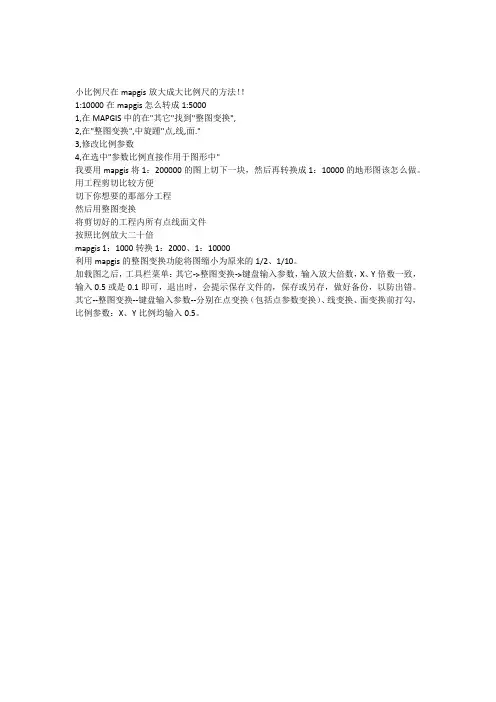

小比例尺在mapgis放大成大比例尺的方法

小比例尺在mapgis放大成大比例尺的方法！！
1:10000在mapgis怎么转成1:5000
1,在MAPGIS中的在"其它"找到"整图变换",
2,在"整图变换",中旋踵"点,线,面."
3,修改比例参数
4,在选中"参数比例直接作用于图形中"
我要用mapgis将1：200000的图上切下一块，然后再转换成1：10000的地形图该怎么做。

用工程剪切比较方便
切下你想要的那部分工程
然后用整图变换
将剪切好的工程内所有点线面文件
按照比例放大二十倍
mapgis 1：1000转换1：2000、1：10000
利用mapgis的整图变换功能将图缩小为原来的1/2、1/10。

加载图之后，工具栏菜单：其它->整图变换->键盘输入参数，输入放大倍数，X、Y倍数一致，输入0.5或是0.1即可，退出时，会提示保存文件的，保存或另存，做好备份，以防出错。

其它--整图变换--键盘输入参数--分别在点变换（包括点参数变换）、线变换、面变换前打勾，比例参数：X、Y比例均输入0.5。

1：5万缩编技术规范

1：5万、1：10万土地利用图编制流程图一、资料收集2004年1：10000土地利用现状分幅图数据（MAPINFO、AutoCAD、MAPGIS 矢量数据）。

二、矢量数据处理1、MAPINFO矢量数据转换为栅格数据由于缩编需要对图形进行重新矢量化采集，所以先要形成各分幅图的栅格数据。

栅格数据可以在MAPINFO中对现有1：10000分幅图数据（矢量数据）采用直接存储为栅格数据的方式得到。

存储前，需将线状、境界的线宽细，符号、文字改小。

（存出标准分幅图线宽可改成0.2粗，符号改为2号，文字改为7号。

根据不同情况，可作调整）。

存出的影像，可在Photoshop中作裁切→锐化→模糊处理，裁切后的影像时，应尽量将白边裁完，方便cad使用。

矢量化时，可将几幅影像拼在一起画，减少接边的工作量，也容易掌握稀密度。

2、DWG数据坐标系处理原始资料中，除嘉陵区及营山县分别为MAPINFO格式数据和MAPGIS格式数据外，都为DWG格式数据，且其坐标都缩小了10倍，需要对其进行坐标系处理。

a、分幅数据中，以内图框左下角为基点，对所有数据进行10倍的放大；b、运行生成图框程序，生成当前区县的图框结合表；c、将放大的数据，插入到当前区县图框结合表中正确的位置，另存为分幅数据；d、删除分幅数据中的图框结合表。

DWG数据坐标系处理结束。

3、MAPGIS数据转换为MAPINFO数据数据转换较为复杂，且技术路线的正确性正在验证中，有待进一步进行确认。

MAPGIS数据转换为MAPINFO数据将在稍后进行补充。

三、按照1：5万的缩编要求进行制图综合1. 采用在计算机内直接综合（边综合边矢量化）的方法原图采用2004年1：10000土地利用现状图，进行矢量化采集（相对于1：10000土地利用现状图，1：50000图形长度缩小5倍，面积缩小25倍），并进行图形的综合处理和适当取舍达到缩编为1:50000的目的。

缩编后各地类面积比例应与缩编前各地类面积比例相近。

新旧图幅号转换

1:1万和1:5000比例尺地形图分幅最近就第一次全国水利普查工作，很多水利单位的朋友来向我询问1:1万新旧图幅号对应关系。

正好之前研究过，下面这篇新旧图幅号转换的方法当时好像是在黑龙江某个单位的网站上看到的，时间久了，具体记不清是黑龙江的那个单位了。

无论是否记得清，在此都表示衷心的感谢！或许这次能给咱们第一次全国水利普查带来很大的帮忙。

由于来不及一个一个挨着传，更不知还有哪位朋友需要，就只能把这篇新旧图幅号转换方法放于此，希望能帮助正需要的朋友。

但愿最近搞第一次全国水利普查需要此方法的朋友能在此找到。

希望给咱们第一次全国水利普查工作带来方便和帮助！1.1国家基本比例尺地形图为1/100万、1/50万、1/25万、1/10万、1/5万、1/2.5万、1/1万和1/5000。

基本比例尺地形图的分幅均以1/100万地形图为基础，按规定的纬差和经差划分图幅，并采用行列式编号，十位数，编码长度相同，编码系列统一为一个根部，便于计算机管理和检索。

国家基本比例尺及代码表:1.2 1/100万地形图的分幅和编号⑴自赤道走每纬差4为一行（向两极），依次A、B、C、D…V表示行号⑵从180°经线走自西向东每经差6为一列，依次1、2、3、4…60表示列号(见下图)如Ａ点所在1/100万地形图编号为J50，B点为L521.3 1/1万地形图分幅和编号以１/100万地形图为基础，划分96个横行和96个纵列，共9216幅地形图。

⑴行列号自左上至右和下排列⑵纬差6°/96=3′45″经差4°/96=2′30″见下图如上图晕线图幅编号为J50G089007⑶编号由所在1/100万图幅编号、比例尺代码、1/1万图幅所在行号和列号组成（十位数）××××××××××①②③④⑤①1/100万行号(字符码)②1/100万列号(数字码)③比例尺代码④1/1万行号(数字码)⑤1/1万列号(数字码)⑷图幅编号的求算例：某位置B=46°02′L＝129°16′。

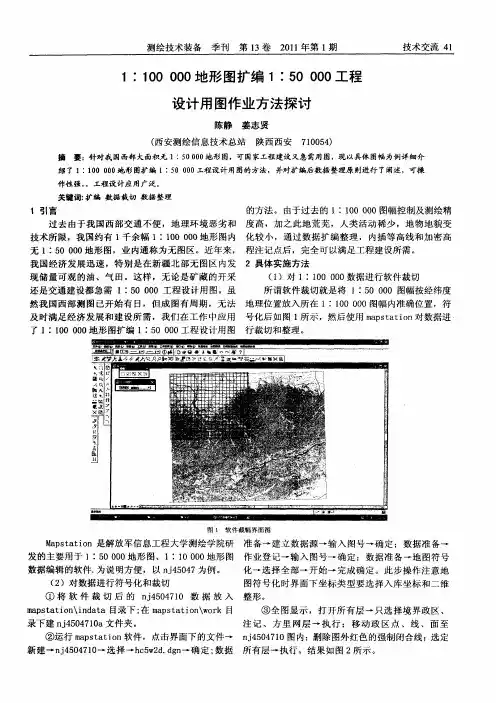

1：100000地形图扩编1：50000工程设计用图作业方法探讨

编辑一打开ｉｄｔｎａａ目录下的ｎ４０７０ｓｙ文件，ｊ５４１．ｇ中。此时数据如图４所示。
① ｌ：１０００地形图幅等高距困难地区多为４，０００ｍ高精度，还有误导使用者之嫌。
修改完毕后并保存在ｍｐｔｔｏ＼ｄｔ＼ｊ５４１内插为２ａｓａｉｎｏａａｎ４０７００ｍ即可，过渡内插既没有必要，也不能提
测绘技 ቤተ መጻሕፍቲ ባይዱ装备
季刊
第ｌ３卷
２１年第１０１期
技术交流４ｌ
１：０００地形图扩编１：０００工程１０Ｏ５０
设计用图作业方法探讨
陈静姜志贤７０５）１０４（西安测绘信息技术总站陕西西安
摘
要：针对我国西部大面积无１：０００５０地形图，可国家工程建设又急需用图，现以具体图幅为例详细介
化一选择全部一开始一完成确定。此步操作注意地图符号化时界面下坐标类型要选择入库坐标和二维
① 将软件裁切后的ｎ４０７０数据放入整形。ｊ５４１ ③ 全图显示，打开所有层一只选择境界政区、
成一拓扑检查入库一要素层全要素一坐标类型选择满足使用所需，这就需要对裁切后的数据进行等高入库坐标一二维整形一开始一完毕后退出。线内插和高程点加密。由于多种商用软件均能内插 ⑦ 读取并修改元数据内容一数据准备一元数据等高线，在此不在赘述。需要注意的是以下两点：

1-50000地形数据缩编更新质量检查要点和方法

1:50000地形数据缩编更新质量检查要点和方法摘要:本文主要介绍了5万地形数据缩编的方式、质量检查要点及质检方法。

关键词:缩编质量方法一、前言1:50000地形要素数据是国家基础地理信息数据和数字中国地理空间框架的重要组成部分,是应用领域最广、使用频率最高的基础地理信息之一。

数据质量是建库的基本保证,检查与控制是国家1:50000基础地理信息数据库更新工程的重要环节。

二、缩编方式1:50000地形要素数据缩编更新是以1:10000地形要素数据为基础,参考1:50000地形核心要素数据、最新航摄和卫星影像资料、数字栅格地图(DRG),以及车载GPS道路数据、地名、勘界、水利、电力、通讯、交通、土地利用等专业资料缩编更新。

以下是缩编更新的总体技术流程。

三、质量检查需要注意的几个要点1.基础数据源基础数据源是局级验收成果,大多数可以直接使用,其中少量的数据生产年代较早,数据格式不符合要求,需要重新整理。

对整理后的数据是否正确需要进行质量控制。

重点把关数据归层、归类是否正确。

2.更新资料源更新资料源即参考资料。

参考资料是获取数字地形图数据的基础,对资料的分析和选择是否正确,直接影响数字地形图数据的质量。

参考资料包括正射影像数据(Dom)、数字栅格地图(DRG)、核心地形要素数据质量、车载GPS道路数据质量要求、专业及参考资料质量。

在对成果数据检查前首先核查这些资料的来源,是否是成果数据,是否有教强的现势性,纸质资料是否清晰、完整,栅格数据是否象素符合项目要求;栅格数据、矢量数据的投影信息等是否能满足检查的需求,如果不符合要求,会直接影响5万数据成果的可靠性,严重时将导致检查工作无法正常进行。

3.成果数据成果数据要素分类分为重点要素、一般要素。

重点要素主要包括:测量控制点,六级以上河流及相通的湖泊、水库,乡镇级以上居民地及地名,国家干线铁路,国、省、县级公路,境界及界桩界碑,重要的管线,面积大于4cm2的植被。

地图比例尺的转换-(Mapgis、Section中整图变换及裁剪工具)

地图比例尺的转换-(Mapgis、Section中整图变换及裁剪工具)地图比例尺的转换（Mapgis、Section中整图变换及裁剪工具）此教程用来解决以下问题：1.如何改变地图的比例尺，比如将1：200000的地图转换为1：50000的地图；2.如何将1：200000的地图中的点、线、面文件添加到1：50000的地图中；3.整图变换的使用及裁剪功能的使用共分为三个部分，第一部分介绍整图变换的参数设置，第二部分为整图变换的实例，第三部分为裁剪工具的实例第一部分：整图变换的参数设置整图变换的位置：其他-整图变换（Section中）整图变换的参数设置：1.1变换类型包括点变换，线变换及面变换。

具体就是选择什么样的文件类型进行变换。

变换的是它们的图面坐标，比如位于x=1，y=1的点图元进行10倍的变换，其图面坐标变为x=10，y=10。

1.2参数变换对点线面的参数大小进行变化，比如对一个2×2大小的文字进行十倍变换，其大小变为20×20。

1.3位移参数按系统提示从键盘上输入相应的相对位移量后，即将图形移到了相应的位置。

1.4比例参数前后变换的比例，比如将1：5万的图变换为1：1万，那么比例参数为5。

1.5旋转参数将整幅图绕给定的坐标原点，按您输入的旋转角度旋转，当旋转角为正时，逆时针旋转，为负时顺时针旋转。

1.6给定原点变换1.7参数比例变化直接作用于图形参数。

这里，首先要知道什么是图形参数，图形参数在修改地图参数-单位及比例尺中的参数比例中可以看到。

当其数值为1时，表现为1：1显示，比如图中文字图元的大小为2×2，你看到的也就是2×2的大小；当其数值为2时，表现为1：2显示，比如图中文字图元的大小为2×2，你看到的也就是4×4的大小。

回到整图变换（假如将1：5万的图变换为1：1万的图），当勾选参数比例变化直接作用于图形参数时，直接转变图元参数，原来的文字大小为2×2，转换后变为10×10，但图形参数不变，仍为1。

1：5万土地利用现状图编绘

1：5万土地利用现状图编绘一、概述这次土地更新调查，大多数市、县都是在1：1万比例尺图上进行，少数县份是1：2.5万的工作底图，最后形成的成果图。

一是1：1万的土地利用现状图，再就是以1：1万图为基本资料编绘而成的1：5万土地利用现状图，最后是各县、市的土地利用现状的挂图，就是在1：5万图的基础上编绘形成的。

地图的种类很多，比如地形图、地理图等等。

各种图都存在比例尺问题，各种比例尺地图的成图方法各不相同，有外业测量法、航空摄影测量法，一般大比例尺地图都是直接测量得到的，小比例尺的地图，则通过编绘的方法取得。

各种图的用途不同，因此所表示的内容也各不相同。

比如地形图，它与其他图最大的不同就是详尽地表现了地表的高低起伏情况，而一般地理图主要表示城镇村乡的分布情况和道路交通情况。

当然地理图也表示山川、河流的分布情况，但这些表示都比较粗略，远没有地形图那么详尽，而我们的土地利用现状图，主要就是表示各种用地的分布情况。

土地利用现状图属专题图，就像交通图、政区图、旅游图等都属于专题地图。

比例尺是地图的一个重要指标，它所代表的直接含义是图上1cm相当实地多少米，而深层含义是同类要素的详尽程度。

比例尺越大，表示的越详尽；比例尺越小，表示的越粗略。

大比例尺图是基层具体管理用的，小比例尺图是上级机关宏观管理用的。

军事地形图分为三个层次：战术用图、战役用图、战略用图。

地图比例尺的系列：1：500 1：1000 1：2000 1：50001：1万 1：2.5万 1：5万 1：10万 1：25万1：50万 1：100万编绘图一般是从下一个比例尺编上一个比例尺。

比如：1：1万编1：2.5万，1：2.5万编1：5万，直接由1：1万编1：5万图，属跨比例尺编绘，这种编绘的难度要大一些。

一幅1：5万图由16幅1：1万图编绘而成，一幅1：1万图的幅面大概40×60cm缩到1：5万图上大概只有9×13cm，有一张普通彩照那么大，把那么大一幅图上的内容浓缩到那么一小块地方，还要表示清楚，所以把图编好不是那么容易。

1：1万到1：5万土地利用现状图缩编技术要点

1：1万到1：5万土地利用现状图缩编技术要点发表时间：2019-06-24T16:03:17.883Z 来源：《基层建设》2019年第7期作者：胡占红[导读] 摘要：本文介绍了当前计算机制图缩编技术的现状，以MapGIS软件以例详细说明了1：1万土地利用现状图缩编成1：5万土地利用挂图的方法步骤，以及在缩编过程中需要注意的问题。

河北省地质测绘院河北廊坊 065000摘要：本文介绍了当前计算机制图缩编技术的现状，以MapGIS软件以例详细说明了1：1万土地利用现状图缩编成1：5万土地利用挂图的方法步骤，以及在缩编过程中需要注意的问题。

关键词：缩编，土地利用，MapGIS，1：5万。

Abstract：this paper introduces the current status of computer graphics downsizing technology，using MapGIS software as an example to illustrate the 1：10，000 map of land use status downsizing into 1：50，000 map of land use method steps，as well as in the downsizing process should pay attention to the problem. Key words：downsizing，land use，MapGIS，1：50，000. 本文以河北某县的1：1万的土地利用现状图为基础数据，以武汉中地数码科技有限公司的MapGIS软件为例，详细说明土地利用数据缩编时的具体步骤与技术要点。

1：1万比例尺为第二次全国土地调查的基本比列尺，1：5万比例尺为县级挂图的比例尺。

需进行缩编的主要图层为地类图斑层和线状地物层，以及其它注记图层等辅助图层。

一、数据库生成全县现状图：此项由数据库直接生成，打开MapGIS土地变更调查数据库管理系统的“生成本年度工程” 菜单即可生成。

浅谈1：5万土地利用现状图缩编的方法和技巧

浅谈1:5万土地利用现状图缩编的方法和技巧1、引言土地利用现状更新调查工作已基本结束，l：5万县级土地利用现状图是这次土地更新调查的成果之一、本文介绍采用近期完成的1:1万土地利用现状更新调查数据，基于MAPGIS 软件、结合ARCGIS软件编制l：5万县级土地利用现状图的作业方法和技巧。

2、选择缩编方法和工具软件、转换数据格式由于编图比例尺的缩小，1:1万土地利用现状图上的要素不可能全部在1:5万土地利用现状图上得到表现，因此需要采用数据选取和图形概括的方法，通过舍弃次要的地物目标，简化地物细节层次，减少地图的信息量，从而获得更加概括的地图数据，达到图面要素主次分明、要素之间关系正确的目的、在缩编过程中有两种基本的概括综合线条的方法，一种是完全把1:1万数据当作编绘底图，按照1:5万编图的技术要求重新进行屏幕数字化，勾绘地类要素；第二种方法是在1：l万数据的基础上移动、删除图斑界线结点，对多余界线进行删除，对结点过多界线进行去点、这两种方法各有优点，把它们结合起来使用更能事半功倍。

1:5万县级土地利用现状图数据一般要求提供E00矢量数据和GEOTIF栅格数据文件、目前在国内比较常用的、由武汉中地信息工程有限公司研制的MAPGIS软件，具有各种文件类型转换功能，包括E00格式转换和GEOTIF格式转换，同时也具数据可视化、数据查询分析、图形输入输出等功能，因此可选择MAPGIS软件作为缩编1:5万县级土地利用现状图的制图综合工作工具。

1:1万土地利用现状图矢量据有多种格式，如MDB、EO0等、为了减少编图工作量，可在Arcgis软件中转换数据，把数据转换成MDB格式，并先对1:1万数据进行概略处理，然后用ARCTOOL-BOX工具把所有数据层转换成SHP格式数据，最后用MAPGIS的文件转换子系统将SHP文件转换成MAPGIS传统的点(.wT)、线(.WL)、面(.wp)文件。

3、确定数学基础根据《浙江省土地利用现状更新调查技术规范》的规定，1:5万县级土地利用现状图的数学基础一般采用高斯.克吕格投影，3度分带，1980西安坐标系，1985国家高程基准，选择图幅中央整度或30分倍数经线作中央经线，一般经差为15′，纬差为10′。

地图数据缩编技术方法(完整版)

1 数据缩编技术方法1.1 数据缩编技术原则地图缩编前应对缩编区域的要素特征进行认真分析，再按照技术要求进行缩编综合。

各要素缩编时应遵循：现势性、合理继承性及简便易行的原则。

对于每个要素，一般来说，应先取舍，再概括。

其中水系与地貌，交通与居民地，地貌与地类型等相互关系密切的要素，可以相互对照，穿插缩编。

要确保缩编后的图上内容主要关系明确、相互关系正确、图幅载负合理，能正确反映出该地区总体的地貌和土地利用现状分布特征。

1.1.1 现势性原则在数据采集与处理过程中，根据数据源的类型、时点、介质等方面的具体情况，优先选择符合《全国系列比例尺土地利用数据缩编项目技术指标要求》及《土地利用数据库标准》要求、具有较强现势性的数据和资料作为采集数据源。

1.1.2 合理继承的原则为了充分利用第一次土地调查、土地利用更新调查等调查成果，对已有的数据和资料，经过合法性、真实性、精度、现势性等方面的核实和认定后，对其进行相应的处理，合理继承可用数据和资料。

1.1.3 简便易行的原则在数据采集与处理过程中，根据具体情况，选择简单易行的技术流程和处理方法，提高数据采集的工作效率。

1.2 数据缩编技术方法此次项目数据缩编拟采用GIS软件自动缩编和人工辅助相结合的技术方法，进行逐级缩编形成各级比例尺的土地利用数据。

在缩编之前进行数据拓扑检查：对面状要素，消除面之间不应有的小缝隙、重叠；对线状要素，消除线与线之间的悬挂、伪节点。

缩编时，按照《全国系列比例尺土地利用数据缩编项目技术指标要求》的取舍要求对地物进行分层综合取舍；分层缩编完成后，对要素之间关系、层与层之间关系进行协调处理；分幅图缩编完成后，应对图幅之间进行接边。

1.2.1 数据格式的转换为了规范和指导县(市)级土地利用数据建库及数据交换，国土资源部2001年基于《地球空间数据交换格式》技术框架发布了数据标准。

VCT数据格式即为该数据标准中的土地利用矢量数据交换格式。

这种数据格式对土地利用数据进行了细化和定义，规定了土地利用要素的分类代码、数据分层、数据文件的命名规则，空间几何数据与属性数据的结构及元数据的格式等。

地图比例尺的转换-(Mapgis、Section中整图变换及裁剪工具)

地图比例尺的转换（Mapgis、Section中整图变换及裁剪工具）此教程用来解决以下问题：1.如何改变地图的比例尺，比如将1：200000的地图转换为1：50000的地图；2.如何将1：200000的地图中的点、线、面文件添加到1：50000的地图中；3.整图变换的使用及裁剪功能的使用共分为三个部分，第一部分介绍整图变换的参数设置，第二部分为整图变换的实例，第三部分为裁剪工具的实例第一部分：整图变换的参数设置整图变换的位置：其他-整图变换（Section中）整图变换的参数设置：1.1变换类型包括点变换，线变换及面变换。

具体就是选择什么样的文件类型进行变换。

变换的是它们的图面坐标，比如位于x=1，y=1的点图元进行10倍的变换，其图面坐标变为x=10，y=10。

1.2参数变换对点线面的参数大小进行变化，比如对一个2×2大小的文字进行十倍变换，其大小变为20×20。

1.3位移参数按系统提示从键盘上输入相应的相对位移量后，即将图形移到了相应的位置。

1.4比例参数前后变换的比例，比如将1：5万的图变换为1：1万，那么比例参数为5。

1.5旋转参数将整幅图绕给定的坐标原点，按您输入的旋转角度旋转，当旋转角为正时，逆时针旋转，为负时顺时针旋转。

1.6给定原点变换1.7参数比例变化直接作用于图形参数。

这里，首先要知道什么是图形参数，图形参数在修改地图参数-单位及比例尺中的参数比例中可以看到。

当其数值为1时，表现为1：1显示，比如图中文字图元的大小为2×2，你看到的也就是2×2的大小；当其数值为2时，表现为1：2显示，比如图中文字图元的大小为2×2，你看到的也就是4×4的大小。

回到整图变换（假如将1：5万的图变换为1：1万的图），当勾选参数比例变化直接作用于图形参数时，直接转变图元参数，原来的文字大小为2×2，转换后变为10×10，但图形参数不变，仍为1。

地图比例尺的转换-(Mapgis、Section中整图变换及裁剪工具)

地图比例尺的转换-(Mapgis、Section中整图变换及裁剪工具)地图比例尺的转换（Mapgis、Section中整图变换及裁剪工具）此教程用来解决以下问题：1.如何改变地图的比例尺，比如将1：200000的地图转换为1：50000的地图；2.如何将1：200000的地图中的点、线、面文件添加到1：50000的地图中；3.整图变换的使用及裁剪功能的使用共分为三个部分，第一部分介绍整图变换的参数设置，第二部分为整图变换的实例，第三部分为裁剪工具的实例第一部分：整图变换的参数设置整图变换的位置：其他-整图变换（Section中）整图变换的参数设置：1.1变换类型包括点变换，线变换及面变换。

具体就是选择什么样的文件类型进行变换。

变换的是它们的图面坐标，比如位于x=1，y=1的点图元进行10倍的变换，其图面坐标变为x=10，y=10。

1.2参数变换对点线面的参数大小进行变化，比如对一个2×2大小的文字进行十倍变换，其大小变为20×20。

1.3位移参数按系统提示从键盘上输入相应的相对位移量后，即将图形移到了相应的位置。

1.4比例参数前后变换的比例，比如将1：5万的图变换为1：1万，那么比例参数为5。

1.5旋转参数将整幅图绕给定的坐标原点，按您输入的旋转角度旋转，当旋转角为正时，逆时针旋转，为负时顺时针旋转。

1.6给定原点变换1.7参数比例变化直接作用于图形参数。

这里，首先要知道什么是图形参数，图形参数在修改地图参数-单位及比例尺中的参数比例中可以看到。

当其数值为1时，表现为1：1显示，比如图中文字图元的大小为2×2，你看到的也就是2×2的大小；当其数值为2时，表现为1：2显示，比如图中文字图元的大小为2×2，你看到的也就是4×4的大小。

回到整图变换（假如将1：5万的图变换为1：1万的图），当勾选参数比例变化直接作用于图形参数时，直接转变图元参数，原来的文字大小为2×2，转换后变为10×10，但图形参数不变，仍为1。

利用1∶1万DLG数据缩编1∶5万地形图方法的探讨

利用1∶1万DLG数据缩编1∶5万地形图方法的探讨作者：冯鹤来源：《科技创新导报》2013年第01期摘要：该文结合工作实践，比较详细阐述了利用1∶1万数字线划图缩编成1∶5万地形图的地物综合基本要求，浅显探讨了各类要素在缩编过程中的取舍、综合的策略和方法。

关键词：选取概括制图综合地图缩编中图分类号：P2 文献标识码：A 文章编号：1674-098X（2013）01（a）-0-01随着测绘事业的蓬勃发展，小比例尺地形图在国家经济建设、国土整治、资源开发等方面的需求越来越多，但许多现有的1∶5万地形图已经非常陈旧，失去了地形图的时效性，因此1∶5万地形图的更新就非常有必要，而1∶5万地形图更新的最常用方法就是利用现有的1∶1万地形图数据资料，通过综合取舍的方法来实现缩编。

1 缩编更新的基本要求1.1 现有资料分析（1）1∶1万数字化地形图是进行1∶5万地形图缩编的基本数据资料，作为国家基本比例尺地形图，1∶1万数字地形图，数据基本完备，资料也很详尽，而且国家基本比例尺地形图的更新也较快，现势性比较强，把它作为1∶5 万地形图数据的基础资料，基本能满足缩编更新的要求。

（2）DOM 影像数据：由于缩编更新的过程中难免会出现数据的缺失或数据现势性不够等情况，那么利用DOM 影像数据进行采集和判读，就可以补充数据资料的不足。

1.2基本原则把1∶1万比例尺地形图缩编成为1∶5 比例尺地形图，基本原则就是：选取、综合、概括、删除，而更新缩编过的1∶5万地形图应保持与其比例尺相应的地物、地貌、植被等的地图内容表达程度，从而满足用图单位的需要。

2 缩编更新的方法2.1 测量控制点及高程点控制点和水准点应尽量保留，高程点应尽量选在地形变换处，比如：道路交叉口、桥梁上、山顶或鞍部等，一般图上每100 cm2：平原、丘陵地区10～20个，山地、高山区8～15个，但在选取过程也要注意高程的分布情况，除了保证高程选取位置外还要保证图面分布的均匀美观；协调高程点和附近曲线之间的关系，避免出现相互矛盾。

1：5万缩编规程

11：5万土地利用数据缩编技术指标1.1数学基础1:5万比例尺土地利用数据库的坐标系采用1980年西安经纬度坐标系统，参考椭球为IAG-75参椭球体，高程系统采用1985国家高程基准。

1.2定位要素土地利用图内图廓标注经纬度坐标，采用北方定向。

1.3地貌标注特征高程点。

高程点按地貌特征进行选取，地貌形态比较破碎复杂的地区应多取，比较完整简单的地区可少取。

高程点综合时优先选取测量控制点、水位点、图幅内最高点、凹地最低点、区域最高点、河流交汇处、道路交叉处及有名称的山峰、山隘等处的高程点。

1：5万土地利用图上每平方分米（实地25km2）注记高程点1-2个。

1.4交通运输用地以面状表示的交通运输用地应首先满足“7.地类图斑”中指标要求。

（1）以线状表示的交通运输用地综合的一般要求道路的最小上图长度：12mm（实地长度600m）。

道路的最小弯曲：小于0.5×0.6mm的道路弯曲细部，一般舍去拉直。

道路的宽度：当道路图上宽度大于等于1mm（实地宽度50m）时，按图斑表示；当道路图上宽度小于图上1mm（实地宽度50m）时，用线状符号表示。

（2）交通运输用地综合应与相关要素保持一致性，如道路与地类边界。

（3）1：5万土地利用数据库中完整表示出全部的营运铁路网，舍去一些专用线、短小的分叉等。

（4）1:5万土地利用数据库中表示高速公路、国道、省道、县道、乡镇道路和部分重要农村道路。

（5）道路综合后不同区域之间路网密度对比关系应与资料图保持一致。

（6）1:5万土地利用图中道路网眼要求如下：极密、稠密区道路网眼大小为3~4平方厘米（实地面积75~100公顷）；中密区道路网眼大小为4~6平方厘米(实地面积100~150公顷)；稀疏区道路网眼大小应大于6平方厘米(实地面积150公顷)。

（7）综合后的线状交通运输用地应检查道路网的拓扑关系，保持道路的连通性和空间关系的合理性。

1.5水域及水利设施用地以图斑形式表示的水域及水利设施用地要素应首先满足“7.地类图斑”中指标要求。
