密封条成型工艺及生产工序简介
密封条成型工艺及生产工序简介密封条成型工艺及生产工序是指将原材料制成密封条产品的一系列工艺和过程。
下面是该过程的简介。
1. 原材料准备：选择适合的密封材料，如橡胶、硅胶或塑料，并进行初步加工，如切割成条状或片状。
2. 配方调制：根据产品要求，调配出合适的原材料配方，包括添加剂和填充材料，以提高密封条的性能和使用寿命。
3. 混炼：将原材料和配方中的添加剂混合，通过搅拌和热处理等方法，使原料充分混合，确保配方均匀。
4. 挤出成型：将混合好的原材料导入挤出机，通过挤压和模具形成带有密封条形状的连续胶条。
在挤出过程中可以加入压纹、纹理和标记等特殊要求。
5. 切割成型：将挤出的连续胶条切割成固定长度的密封条，可以采用刀切割或拉伸断裂等方法。
6. 成品检验：对切割好的密封条进行外观质量、尺寸精度和物理性能等方面的检验，确保产品符合要求。
7. 包装和存储：将合格的密封条进行包装，并标明产品信息、生产日期和储存条件等，以便运输和存储。
以上是密封条成型工艺及生产工序的简介。
在实际生产中，还需要根据不同产品要求和工艺可行性，进行材料采购、模具制造和设备调试等前期准备工作，以确保产品的质量和效率。
密封条成型工艺及生产工序是密封条生产过程中极为关键的环节，直接关系到产品的质量和性能。
下面将更详细地介绍密封条成型工艺及生产工序的相关内容，以及一些常见的技术要点和注意事项。
1. 原材料准备：在密封条的生产过程中，常用的材料有橡胶、硅胶和塑料。
橡胶密封条具有耐磨损、耐油、耐高温等特点，常用于汽车、机械设备等领域。
硅胶密封条具有耐高温、耐酸碱、耐腐蚀等特点，适用于电子、医疗器械等领域。
塑料密封条具有耐腐蚀、阻燃性好等特点，适用于建筑、家居等领域。
在制备原材料时，首先需要选择合适的材料类型，并根据产品要求进行初步加工。
例如，对于橡胶密封条，可以进行胶片切割或拉伸成条状，以供后续工序使用。
2. 配方调制：密封条在使用过程中需要具备优异的性能，如抗拉伸性、耐热性、耐腐蚀性等。
密封条成型工艺及生产工序简介汽车内外饰ppt课件
14
三、密封条的材料
密封条的材料一般为三元乙丙橡胶（EPDM）、聚氯 乙烯（PVC)、 热塑性弹性体材料(TPE/TPV)和辅助材料
密封条的材 料
辅助材料
PVC
TPE/TPV
EPDM
骨架
植绒绒毛
不干胶
涂层材料
炭黑
15
3.1、三元乙丙橡胶的组成
三元乙丙橡胶(EPDM)系由乙烯、丙烯单体加入少量非共轭二烯烃 聚合而成。其结构的特点是在聚合物分子主链上无不饱和双键，而在支 链上引入了不饱和双键。因而具有优良的耐天候性、耐热性、耐臭氧、 耐紫外线性以及良好的加工性能和低压缩永久变形，是生产密封条的首 选材料。目前，汽车密封条材料绝大部分都是采用EPDM作为主要原料。
密封条生产常用的为二段混炼，二段混炼即是先将除硫化剂和超促进剂以外的各种配合剂 与生胶均匀混合，制成制造出接近完成的母胶，下片冷却，停放一定时间，然后在开炼机上进 行补充加工加入硫化剂。
密炼后胶料要存放8小时以上目的： （1）使胶料恢复疲劳，松驰混炼时 所受的机械应力；（2）减少胶料的 收缩；（3）使配合剂在停放过程中 继续扩散，促进均匀分散；（4）使 橡胶与炭黑之间进一步生成结合橡 胶， 提高补强效果。
17
3.1.2、三元乙丙橡胶的性能：
5．耐过热水性能 乙丙橡胶耐过热水性能亦较好，但与所用硫化系统密切相关。以二硫代二吗
啡啉、TMTD为硫化系统的乙丙橡胶，在125℃过热水中浸泡15个月后，力学性 能变化甚小，体积膨胀率仅0．3％。 6．电性能
乙丙橡胶具有优异的电绝缘性能和耐电晕性，电性能优于或接近丁苯橡胶、 氯磺化聚乙烯、聚乙烯和交联聚乙烯。 7．弹性
6
2.1.2、按密封件安装部位分类:车门密封条（车门头道密封条）
三、密封条的材料
密封条的材料一般为三元乙丙橡胶（EPDM）、聚氯 乙烯（PVC)、 热塑性弹性体材料(TPE/TPV)和辅助材料
密封条的材 料
辅助材料
PVC
TPE/TPV
EPDM
骨架
植绒绒毛
不干胶
涂层材料
炭黑
15
3.1、三元乙丙橡胶的组成
三元乙丙橡胶(EPDM)系由乙烯、丙烯单体加入少量非共轭二烯烃 聚合而成。其结构的特点是在聚合物分子主链上无不饱和双键，而在支 链上引入了不饱和双键。因而具有优良的耐天候性、耐热性、耐臭氧、 耐紫外线性以及良好的加工性能和低压缩永久变形，是生产密封条的首 选材料。目前，汽车密封条材料绝大部分都是采用EPDM作为主要原料。
密封条生产常用的为二段混炼，二段混炼即是先将除硫化剂和超促进剂以外的各种配合剂 与生胶均匀混合，制成制造出接近完成的母胶，下片冷却，停放一定时间，然后在开炼机上进 行补充加工加入硫化剂。
密炼后胶料要存放8小时以上目的： （1）使胶料恢复疲劳，松驰混炼时 所受的机械应力；（2）减少胶料的 收缩；（3）使配合剂在停放过程中 继续扩散，促进均匀分散；（4）使 橡胶与炭黑之间进一步生成结合橡 胶， 提高补强效果。
17
3.1.2、三元乙丙橡胶的性能：
5．耐过热水性能 乙丙橡胶耐过热水性能亦较好，但与所用硫化系统密切相关。以二硫代二吗
啡啉、TMTD为硫化系统的乙丙橡胶，在125℃过热水中浸泡15个月后，力学性 能变化甚小，体积膨胀率仅0．3％。 6．电性能
乙丙橡胶具有优异的电绝缘性能和耐电晕性，电性能优于或接近丁苯橡胶、 氯磺化聚乙烯、聚乙烯和交联聚乙烯。 7．弹性
6
2.1.2、按密封件安装部位分类:车门密封条（车门头道密封条）
密封条培训课件
EPDM海绵胶
C
车门内、外水切
PVC
D
内、外水切
PP+EPDM或PP+PVC
E
五、密封件的制造流程
材料准备
挤出成型
配塑混 出 料炼炼 条
模压接头 二次加工
硫化成型 TPE复合
1、材料准备
配料
塑炼
混炼
出条
按生产 配方要求， 将各种原材 料包括橡胶 配合剂进行 称量以供给 橡胶塑炼和 混炼使用。
橡胶有很 高的弹性，不 利于加工，为 使 其具有一 定的加工性能， 使橡胶由高弹 性转变为可塑 状态便于加工 的工艺过程， 这一过程由密
• （2）功能：金属钢 带，起到加强胶条的定 型和固定作用。海绵胶 泡管富有弹性、起到密 封作用，密封条翻边部 分覆（TPE）或粘贴织 物，起到装饰美观作用。
TPE 钢带
• 3、车窗玻璃呢槽
• （1）结构：由不同材料硬度的密 实胶组成 ，华泰现在要求采用进口 TPV材质。TPV材料耐磨次数为 40000次，EPDM（三元乙丙橡胶） 材料耐磨次数为20000次。（前门玻 璃升降次数15000次、后门玻璃升降 次数7500次）
交叉 机头
3、硫化成型
从挤出口型模 挤出一定断面形状 的零件，再通过微 波硫化槽，热空气 硫化槽使橡胶分子 由线性结构变成空 间网状结构，使橡 胶制品的高弹性得 以实现。
空气硫化槽
微波硫化槽
4、TPE复合
为配合车身内饰颜色 的外观性，需要使零件包 覆车身内饰边与车身内饰 相协调，采用TPE挤出机 头，在零件硫化成型以后 在翻边上面再复合一层 TPE（热塑性弹性体） 使材料挤出后制品的颜色 可以通过调整TPE色母粒 的配比加以改变。
汽车橡胶植绒密封条的材料和工艺ppt课件
2021精选ppt
13
4.2.2.3 静电植绒过程
静电植绒的过程是将静电处理的绒毛（两端产生极性）投入植绒箱的供料系统中，植绒绒毛 经过供料系统中的计量刷以一定的数量从静电场的一端开始，在静电磁场的作用下，按照静 电磁场的方向，向待植绒的橡胶表面运动，并以一定的速度植入预涂的粘合剂层中。 图四是典型的工业化的橡胶密封条的静电植绒的工艺示意图。由于绒毛的比体积电阻与温度 和相对湿度有关，因此植绒箱往往封闭在一个可以调节温湿度的植绒房里。一般地，温度控 制在20±5℃，相对湿度控制在45-55%。
根据分子量大小和分布、乙烯与丙烯比例、第三单体类型和含量等因素的不同， 三元乙丙橡胶分为不同的品种。 上述因素的不同将直接导致橡胶密封条的加工和成品的性能。因此，在配方开发工作中，三元乙丙 橡胶的选择非常重要。根据加工、产品性能和成本的要求，选择相应的牌号。现在橡胶密封条多采 用第三单体为ENB型的三元乙丙橡胶。这里推荐采用高分子量、中乙烯含量、高ENB含量的三元 乙丙橡胶生产橡胶汽车植绒密封条，可以获得良好的物理机械性能、低温性能、快速硫化和高填充 低成本方面的平衡。同时也可以根据需要 使用两种不同品种的三元乙丙橡胶并用来平衡产品性能和加工性能。 一般地，选择快压出和/或半补强碳黑作为补强剂，通常使用的型号为N550或N539和N774或N762。 同时可以选择一些无机矿物质作为填料以降低成本，如煅烧陶土，轻质碳酸钙等。
汽车橡胶植绒密封条的材料和工艺
2021精选ppt
1
1.前言 橡胶植绒密封条在汽车密封条系统中占据非常重要的地位，不论是功能还是价值。从功能 方面来看，橡胶植绒密封条包括车门窗玻璃导轨密封条和腰线密封条，除了基本的密封和降低风 噪功能之外，还为玻璃升降提供了导轨和支撑，而且还属于汽车的外饰零件。从价值方面讲，橡 胶植绒密封条的价值约占汽车整车密封条价值的1/3到1/2。 2.植绒密封条的典型结构 2.1 玻璃导轨密封条的典型结构 根据结构的复杂程度分为简单型、普通 型和复杂型，如图一所示。
密封条生产喷涂培训课件
流挂或滴落
调整喷枪压力和出漆量，控制涂料粘度和表 面张力，适当增加喷涂层数。
提高喷涂工效的方法与技巧
优化喷涂参数
根据涂料特性和工件材质，选择合适的喷涂参数，如喷枪压力、出漆 量、喷涂距离和角度等。
提高技能水平
通过实践和培训提高喷涂工技能水平，掌握正确的操作技巧和判断能 力。
合理安排生产计划
根据生产需求和设备能力，合理安排生产计划，提高设备利用率和生 产效率。
成本构成
喷涂成本主要包括涂料、设备折旧、能耗、人工等费用，需合理控制各项成本支 出。
效益分析
通过提高喷涂质量，可有效降低产品不良率和返工成本，提高客户满意度和产品 附加值，从而提升企业竞争力。
05
安全与环保注意事项
喷涂操作安全规程
01
02
03
04
喷涂操作前应检查设备 是否正常，确保无故障 隐患。
底漆的种类有很多，常见的有环氧底 漆、聚氨酯底漆等，选择合适的底漆 对于提高产品质量至关重要。
底漆干燥后需要进行表面处理，如打 磨、清洁等，以确保面漆能够更好地 附着。
面漆喷涂
面漆喷涂是密封条生产中的重 要环节，主要作用是提高产品 外观质量、增强耐磨性、耐候
性等性能。
面漆的种类也很多，常见的有 聚氨酯面漆、丙烯酸面漆等， 选择合适的光泽度和颜色对于 提高产品外观质量至关重要。
喷涂时应佩戴防护眼镜、 口罩和手套，防止油漆 溅入眼睛或皮肤。
喷涂时应保持通风良好， 避免吸入有害气体。
喷涂时应控制好油漆的 浓度和喷枪的压力，避 免油漆飞溅和过度喷涂。
劳动保护与个人防护
01
02
03
04
喷涂时应穿着符合要求的防护 服，避免油漆与皮肤接触。
调整喷枪压力和出漆量，控制涂料粘度和表 面张力，适当增加喷涂层数。
提高喷涂工效的方法与技巧
优化喷涂参数
根据涂料特性和工件材质，选择合适的喷涂参数，如喷枪压力、出漆 量、喷涂距离和角度等。
提高技能水平
通过实践和培训提高喷涂工技能水平，掌握正确的操作技巧和判断能 力。
合理安排生产计划
根据生产需求和设备能力，合理安排生产计划，提高设备利用率和生 产效率。
成本构成
喷涂成本主要包括涂料、设备折旧、能耗、人工等费用，需合理控制各项成本支 出。
效益分析
通过提高喷涂质量，可有效降低产品不良率和返工成本，提高客户满意度和产品 附加值，从而提升企业竞争力。
05
安全与环保注意事项
喷涂操作安全规程
01
02
03
04
喷涂操作前应检查设备 是否正常，确保无故障 隐患。
底漆的种类有很多，常见的有环氧底 漆、聚氨酯底漆等，选择合适的底漆 对于提高产品质量至关重要。
底漆干燥后需要进行表面处理，如打 磨、清洁等，以确保面漆能够更好地 附着。
面漆喷涂
面漆喷涂是密封条生产中的重 要环节，主要作用是提高产品 外观质量、增强耐磨性、耐候
性等性能。
面漆的种类也很多，常见的有 聚氨酯面漆、丙烯酸面漆等， 选择合适的光泽度和颜色对于 提高产品外观质量至关重要。
喷涂时应佩戴防护眼镜、 口罩和手套，防止油漆 溅入眼睛或皮肤。
喷涂时应保持通风良好， 避免吸入有害气体。
喷涂时应控制好油漆的 浓度和喷枪的压力，避 免油漆飞溅和过度喷涂。
劳动保护与个人防护
01
02
03
04
喷涂时应穿着符合要求的防护 服，避免油漆与皮肤接触。

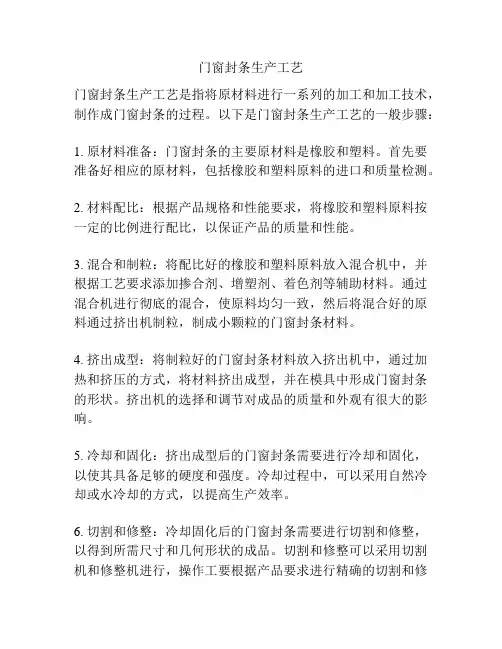

门窗封条生产工艺
