课题二按钮和时间继电器控制双速电动机
电力拖动教案：《双速异步电动机控制线路》
《双速异步电动机控制线路》教案
V1W1
V2
L1 L2 L3
二、时间继电器控
制双速电动机
工作原理分析口头分析
技术要求元件布局合理、间隔安全、安装紧固，走线遵循线槽布线原则，工艺美观
分配学生实习任务
控制要
求
明确线路的构成及工作原理后，先对电路图中所用的元器件进行布置和固定，完
成能耗制动控制线路装配与调试的任务。
考核要
求
(1) 根据双速控制线路的电路图，选用安装和检修所用的工具，仪表和器材；
(2) 正确编写安装步骤和工艺要求；
(3) 正确安装、调试和检修反接制动控制线路。
巡回指导1、双速控制线路的电路原理进行分析。
2、对于接线方法、接线技巧及工艺进行指导，要求能够正确完成控制要求。
总结
通过对学生的巡回指导，发现存在以下几点问题有待改进：
(1)个别学生接线不规范，要进行课后辅导。
(2)有个别学生线路主电路没有换向，现场指出错误，及时进行更
正。
(3)部分学生自检还不够熟练，需要别人的帮助。
集中进行示范操
作指导。
(4)表扬实习较好和有较明显进步的学生。
(5)解答学生提出的问题。
多速异步电动机的控制(双速)系列教程._2
主电路3个接触器KM1、KM2、KM3 主触头和热继电器KH1、KH2，FU1熔 断器组成。
当接触器KM3主触头闭合时，把双速电动 机M的定子绕组3个首端U1、V1、W1短 接；接触器KM2主触头闭合，双速电动机 M的定子绕组3个首端U2、V2、W2接电源 L3、L2、L1，即是双速电动机M绕组接为 YY形，电动机以高速运行。
时电动机将会反转，产生很大的冲击电流。
(2) 另外，电动机在高速、低速运行时的额定电流不相同。因此，热继电器KH1 和KH2要根据不同保护电路分别调整整定值，不要接错。
双速异步电动机的控制线路
6、课后练习与思考
练习：
试分析时间继电器控制双速电动机的控
制线路工作原理
书（p196）
双速异步电动机的控制线路图
分 断
分 断
线解
KM2
圈 除 电动 KM3
失 自 机M 电 锁 失电
线圈 得电
KM2 KM2 KM3 KM3 主触 常闭 头闭 触头 合 分断
对
KM1 联锁
电动 机M 接成 YY形 高速 起动 运行
KM1 KMKK2MM32 KKMM3 3
双速异步电动机的控制线路图
3）停止
按下SB3
SB3常闭触头分断 切断对KM1、KM2 KM3控制回路
双速异步电动机的控制线路图
(2) 分析主电路。
注意的是：双速电动机在高速、低速运行时的额定电流不相同。因此，
热继电器KH1和KH2要根据不同保护电路分别调整整定值。
这些事情， 我怎忘了
哈哈！我考虑 到了哦
双速异步电动机的控制线路图
(3) 分析控制电路工作原理。
双速异步电动机的控制线路图
(3) 分析控制电路工作原理。 合上电源开关QS 1) △形低速启动运转

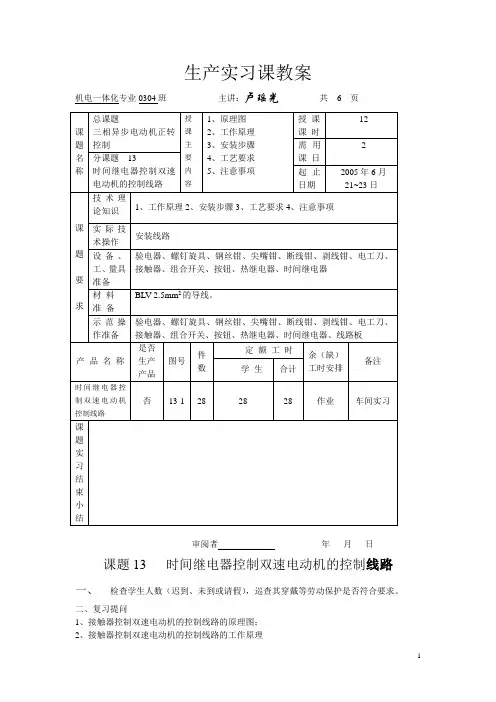

生产实习课教案课题十三 时间继电器控制双速电动机的控制线路
生产实习课教案机电一体化专业0304班主讲：卢瑶光共 6 页审阅者年月日课题13 时间继电器控制双速电动机的控制线路一、检查学生人数（迟到、未到或请假），巡查其穿戴等劳动保护是否符合要求。
二、复习提问1、接触器控制双速电动机的控制线路的原理图；2、接触器控制双速电动机的控制线路的工作原理3、引入正题：改变电机转速方法：1、改变电源频率f ；2、改变转差率S ；3、改变磁极对数P 。
变极调速：改变异步电动机的磁极对数调速称为变极调速。
是通过改变定子绕组的连接方式来实现的，是有级调速。
只适用于笼型异步电动机。
多速电动机：凡磁极对数可改变的电动机称为多速电动机。
双速异步电动机：三相定子绕组接成Δ形，由三个连接点接出三个出线端U1、V1、W1，从每相绕组的中点各接出一个出线端U2、V2、W2，这样定子绕组共有6个出线端。
通过改变这6个出线端与电源的连接方式，就可以得到两种不同的转速——低速，把三相电源分别接至定子绕组作△形连接顶点的出线端U1、V1、W1上，另外三个出线端U2、V2、W2空着不接。
——高速，电动机定子绕组U1、V1、W1并接在一起，另外三个出线端U2、V2、W2分别接到三相电源上，这时电动机定子绕组接成YY 形，磁级为2极，同步转速为3000r/min 。
可见双速电动机高速运转时的转速是低速运转转速的两倍。
注意：双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机的旋转方向不变。
三、讲新课（入门指导）：重点难点：1、时间继电器控制双速电动机的控制线路的原理图时间继电器控制双速电动机控制线路低速(△)高速(YY)2、工作原理：首先合上电源开关QSΔ形低速启动运转：按下常闭触头先分断，对KT 联锁常开触头后闭合 KM1线圈得电KM1电动机M 接成Δ形低速启动运转KM1KM1两对常闭触头分断对KM2、KM3联锁YY 形高速运转：按下SB3 KT 线圈得电 KT 瞬时触头闭合自锁KM1常开触头均分断 延时常闭先分断 KM1线圈失电经KT整定时间KT延时常开后闭合KM2、KM3主触头闭合电动机M接YY形高速运转KM2、KM3线圈得电KM2、KM3联锁触头分断对KM1联锁停止时，按下SB1即可。
项目3按钮和时间继电器控制双速异步电动机变速控制线路安装调试及故障处理
相关理论知识
相关理论知识
二、按钮和时间继电器控制双速异步电动机控制线路 的工作原理
1）根据图3.3所 示，按钮和时 间继电器控制 双速异步电机 变速控制线路 原理图，线路 的工作原理如 图3.23所示。
2）停止：按下 SB3即可。
巩固训练
1、技能训练要求
1）会使用常用电工工具，电工仪表；会识别、选择、使用元器件、导线。
机床电气控制
Electrical Control Of Machinery Tools
项目3 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
教学目标
通过本项目的培训，你将学会运用电工 工具对按钮和时间继电器控制双速异步电 动机变速控制线路的安装及调试、维修。 学会识读、绘制按钮和时间继电器控制双 速异步电动机变速控制电气图，并进一步 了解其工作原理。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
场景描述
任务目标
技能点：
1.会选择、安装及标识按钮和时间继电器控制双速异步电动 机变速控制线路的元器件。 2.能安装控制线路。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
3.能调试控制线路。 4.能处理控制线路故障。 知识点： 1.按钮和时间继电器控制双速 异步电动机变速控制线路的 工作原理。 2.双速异步电动机定子绕组的 连接方法。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
（2）故障二：电动机无法从低 速自动换成高速。故障分析及 排除流程如图3.19所示。
相关理论知识 一、按钮和时间继电器控制双速异步电动机变速控制
线路基本知识
双速异步电动机定子绕组的连接方法：
任务15双速电动机控制线路(时间继电器控制)
任务十五双速电动机控制线路（时间继电器控制）
实训日期：实训课时：
实训学生：指导教师：
一般电动机只有一种转速，机械部件例如机床的主轴是用减速箱来调整的。
但在有些机床中，例如T68型镗床的主轴，如下图所示，要得到较宽的调速范围，就可以采用双速电动机来传动，这样可减小减速箱的复杂性。
一、双速电动机控制电气原理图
时间继电器控制双速电动机控制线路中采用时间继电器延时控制，分别有低速启动运行和低速启动高速运行两种控制方式。
二、画出双速电动机控制接线图
（例如）
主电路接线图
控制电路接线图
三、器材明细表
四、安装调试工艺
五、【考核评价】
六、工作任务练习与总结
（一）单选择题
双速电动机高速运转时，定子绕组出线端的连接方式应为（）。
A．U1、V1、W1接三相电源，U2、V2、W2空着不接
B．U2、V2、W2接三相电源，U1、V1、W1空着不接
C．U2、V2、W2接三相电源，U1、V1、W1并接在一起
D．U1、V1、W1接三相电源，U2、V2、W2并接在一起而
（二）填空题
1.三相异步电动机的调速方法有三种，一是改变( )调速；二是改变（）调速；三是改变（）调速。
2.变极调速是（）级调速，只适用于（）异步电动机。
3.双速异步电动机的定子绕组共有（）个出线端，可作
（）和( )两种连接方式，电动机低速时定子绕组接成（）形，高速时定子绕组接成（）形。
（三）试叙述双速电机控制电路工作原理？
（四）通过本次试验，总结在实训过程中遇到的问题及处理对策。
按钮盒控制的双速电动机控制电路实习报告
按钮盒控制的双速电动机控制电路实习报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!当然可以，请看下面的示范报告：按钮盒控制的双速电动机控制电路实习报告。
双速电机的原理及控制方式
双速电机的原理及控制方式双速电机就是有两种速度的电机，常说的△/YY启动电路。
通过改变电机线圈绕组的极对数来改变电机转速。
常用电机极数有4级（2极对数），2极（1极对数）。
电机的同步转速=频率×时间（秒）/极对数4极电机的转速是一分钟1500转，2极电机的转速为一分钟3000转，去掉转差率为电机转子的实际转速。
双速电机线圈△/YY当双速电机线圈绕组△接法时（左图），U1、V1、W1端供入三相电源时，为低速运转。
当帮U1、V1、W1端短接在一起，提起来抖一抖电机线圈绕组就变成了YY接法（右图），U2、V2、W2端供入三相电源，高速运行，YY接法转速是△接法的两倍。
双速电机主电路接线双速电机主电路KM1接触器给双速电机U1、V1、W1供电，电机△低速运行，KM1吸合。
KM2接触器给双速电机U、V2、W2端供电。
KM3接触器主触点的下桩头接入电机的U1、V1、W1，接触器主触点的上桩头使用短接线连接在一起。
当KM3吸合时，U1、V1、W1端短接在一起。
电机YY高速运行时，KM2、KM3吸合。
双速电机控制电路手动切换手动切换高低速采用手动切换电路，按下SB1为低速运行，按下SB2为高速运行。
帮KM2、KM3看成一个接触器时，△/YY控制电路其实就是一个正反转电路。
采用接触器按钮双重互锁电路。
当按下SB1，KM1吸合电机低速运行，低速运行时按下SB2，KM1停止，KM2、KM3吸合电机YY高速运行。
当然高速运行时也可以直接切换成低速运行。
低速能直接转换成高速，得益于接触器辅助触点、按钮触点动作时，常闭触点先断开，常开触点后闭合，他们虽然感觉是同时动作的，实际上它们是有先后顺序的。
这一点在接触器、继电器控制电路非常重要。
自动切换通电延时时间继电器自动切换SA为转换开关，当转换开关切换到1时，电路为低速运行，KM1接触器吸合。
当转换开关切换到2时，电机为高速运行。
电机并不是直接高速运行，先低速再高速。
2023年维修电工高级技师培训指导双速电机教案
审核人日期教学过程教师活动学生活动【复习提问】（时间：5分）1．双速电动机在高速时的转速是多少？与哪些因素有关？2．在进行电路的调试和检修时如何做到安全用电？【新课引入】（时间：5分）在生产实际中，一些生产机械是不允许进行高速起动的，而需要在低速起动后才干进入高速运转，因此对手动控制线路加以改善。
这个改善重要是在高速启动时规定先低速启动再高速运营，同学们可以自己想一下我们可以怎么做能实现这个控制规定。
【新课讲授】（时间：80分）一、按钮KT控制双速电动机的原理图1．主电路复习上次课内容并提问通过指出上个电路的局限性引出新的课题，并规定学生思考改善的方法通过电路的给出要学生分析主电路中双速电动机的两种速度时定子绕组的联接形式思考回答思考新控制规定的实现方法观测主电路分析接触器主触头把定绕组接成了何种形式教学过程教师活动学生活动2．控制电路二、线路的工作原理线路工作原理简述：合上电源开关QS。
低速起动运转：高速运转：规定学生分析控制电路中高速启动时与接触器控制的电路相比有何优点在学生分析过主电路和控制电路之后规定学生写出电路工作原理分析控制电路部分高速直接启动时电动机的动作过程是什么样子的写出电路的工作原理教学过程教师活动学生活动停转时，按下SB3即可实现。
三、技能训练（一）训练规定可以独立完毕双速控制线路的对的安装。
（二）训练内容1．元件布置图绘制元件布置图，经教师检查合格后，在控制板上安装电器元件。
电器安装应牢固，并符合工艺规定。
2．线路安装图线路安装应遵循由内到外、横平竖直的原则；尽量做到合理布线、就近走线；编码对的、齐全；接线可靠，不松动、不压皮、不反圈、不损伤线芯。
（三）示范操作示范元件的布局及安装，导线的安装规范等内容。
【课堂练习】（时间：170分）1、学员进行按钮、KT控制双速电动机线路的安装。
2、原理图、接线图画法的指导。
指导学员在理解电路工作原理的前提下画出电路的接线图。
3、对接线方法的指导。
双速电动机实训报告
一、实训目的本次实训的主要目的是使学生掌握双速电动机的基本原理、接线方法、控制线路以及调试方法。
通过实训，使学生能够熟练操作双速电动机，并能够解决在实际工作中可能遇到的问题。
二、实训内容1. 双速电动机的基本原理双速电动机是一种具有两种不同转速的异步电动机。
它通过改变定子绕组的连接方式，来实现两种不同的磁极对数，从而达到改变电动机转速的目的。
2. 双速电动机的接线方法（1）定子绕组接线双速电动机的定子绕组通常采用三角形接法（Δ接法）和星形接法（Y接法）。
在Δ接法下，电动机以高速运转；在Y接法下，电动机以低速运转。
（2）转子绕组接线转子绕组的接线方式与定子绕组相同，但在实际应用中，转子绕组通常不进行改变。
3. 双速电动机的控制线路（1）手动控制线路手动控制线路通过按钮控制接触器，实现电动机的启停和转速切换。
当需要低速运转时，按下低速按钮，接触器线圈通电，电动机以Y接法运转；当需要高速运转时，按下高速按钮，接触器线圈通电，电动机以Δ接法运转。
（2）自动控制线路自动控制线路通过时间继电器实现电动机的定时启动和停止，以及转速切换。
当电动机需要低速运转时，时间继电器延时闭合，接触器线圈通电，电动机以Y接法运转；当电动机需要高速运转时，时间继电器延时断开，接触器线圈通电，电动机以Δ接法运转。
4. 双速电动机的调试方法（1）检查接线在调试前，首先要检查电动机的接线是否正确，确保接线符合要求。
（2）检查控制线路检查控制线路的连接是否牢固，接触器线圈是否正常工作。
（3）调整时间继电器根据实际需求，调整时间继电器的延时时间，确保电动机能够按照要求进行启动、停止和转速切换。
（4）测试电动机在调试完成后，进行电动机的测试，确保电动机能够按照要求进行低速和高速运转。
三、实训过程1. 准备工作（1）准备好实训所需的设备，包括双速电动机、按钮、接触器、时间继电器、电源等。
（2）了解双速电动机的基本原理、接线方法、控制线路以及调试方法。
双速电机自动变速控制实验2016.方案
双速电动机自动变速控制线路1.1实训目的1．掌握按钮接触器控制双速电动机变速控制线路的安装与检修2．掌握时间继电器自动控制双速电动机变速控制线路的安装与检修1.2实训理论基础1.交流异步电动机的双速控制线路由三相异步电动机的转速公式n=(1–S)60f1/p可知，改变异步电动机磁极对数P，可实现电动机调速。
（1）变极调速在电源频率f1不变的条件下，改变电动机的极对数p，电动机的同步转速n1，就会变化，极对数增加一倍，同步转速就降低一半，电动机的转速也几乎下降一半，从而实现转速的调节。
要改变电动机的极数，当然可以在定子铁心槽内嵌放两套不同极数的三相绕组，从制造的角度看，这种方法很不经济。
通常是利用改变定子绕组接法来改变极数，这种电机称为多速电机。
1）变极原理下面以4极变2极为例，说明定子绕组的变极原理。
图21-1画出了4极电机U相绕组的两个线圈，每个线圈代表U相绕组的一半，称为半相绕组。
两个半相绕组顺向串联(头尾相接)时，根据线圈中的电流方向，可以看出定子绕组产生4极磁场，即2p=4，磁场方向如图21-1(a)中的虚线或图3.1(b)中的×、⊙所示。
179180(a) 剖视原理圈 (b)顺串展开图图21-1绕组变极原理图(2p=4)(a) 削视原理图 (b)反串展开图 (c)反并展开图图21-2绕组变极原理图(2p=2)如果将两个半相绕组的连接方式改为图211所示的样子，即使其中的一个半相绕组U2、U2′中电流反向，这时定子绕组便产生2极磁场，即2p=2。
由此可见，使定子每相的一半绕组中电流改变方向，就可改变磁极对数。
2）三种常用的变极接线方式图21-3示出了三种常用的变极接线方式的原理图，其中图21-3a)表示由单星形联结改接成并联的双星形联结；图21-3b)表示由单星形联结改接成反向串联的单星形联结；图21-3c)表示由三角形联结改接成双星形联结。
由图可见，这三种接线方式都是使每相的一半绕组内的电流改变了方向，因而定子磁场的极对数减少一半。
双速电动机控制电路电子教案
任务一 双速电动机手动控制电路
电路原理分析
低速运行： 转换开关SA扳到低速位置，KM1线圈得电，KM1主触点闭合，KM1常闭触点断 开实现与KM2、KM3的联锁，KM2和KM3线圈均不得电，双速电动机作△形联结， 电动机低速运行。
高速运行： 转换开关SA扳到高速位置，KT线圈得电，KT常开瞬动触点闭合，KM1线圈得 电，电动机低速起动运行。KT延时时间到，KT延时断开常闭触点断开, KM1 线圈断电，KM1常开触点恢复断开，常闭辅助触点恢复闭合，KT延时闭合常 开触点闭合，KM2、KM3线圈得电，KM2、KM3常闭辅助触点断开，实现与KM1 互锁，KM2、KM3主触点闭合，双速电动机作ＹＹ形联结，电动机高速运转。
图b是定子绕组采用ＹＹ 形联结，此时电动机 磁极为2极，同步转 速为3000r/min，电 动机高速运转。
图9-2 4/2极双速电动机定子绕组接线图 a) △接（4极）—低速 b) ＹＹ接（2极）—高速
任务一 双速电动机手动控制电路
二、转换开关控制双速电动机电路
图9-3 转换开关控制双速电动机电路
停车： 转换开关扳到空挡位置，不论电动机原来处于低速还是高速运转，控制回路 断电，电动机停转。
任务二 双速电动机自动控制电路安装
一、双速电动机自动控制电路分析
请标注 线号！
图9-4 双速电动机自动控制电路
任务二 双速电动机自动控制电路安装
二、器材准备 1.所用工具、设备
• 三相五线交流电源 • 单相交流电源 • 电工通用工具（测电笔、“-”字、“+”字螺钉旋
学习目标
知识目标： • 了解双速电动机的内部结构。 • 分析双速电动机控制电路原理。
技能目标：
• 能用万用表对元器件进行检测。 • 能正确安装双速电动机控制电
双速电机自动变速控制实验(汇编)
双速电动机自动变速控制线路1.1 实训目的1．掌握按钮接触器控制双速电动机变速控制线路的安装与检修2．掌握时间继电器自动控制双速电动机变速控制线路的安装与检修1.2 实训理论基础1. 交流异步电动机的双速控制线路由三相异步电动机的转速公式n=(1£)60f〃p可知，改变异步电动机磁极对数P,可实现电动机调速。
(1)变极调速在电源频率fl不变的条件下，改变电动机的极对数p,电动机的同步转速n 1,就会变化，极对数增加一倍，同步转速就降低一半，电动机的转速也几乎下降一半,从而实现转速的调节。
要改变电动机的极数, 当然可以在定子铁心槽内嵌放两套不同极数的三相绕组,从制造的角度看,这种方法很不经济。
通常是利用改变定子绕组接法来改变极数,这种电机称为多速电机。
1 )变极原理下面以4极变2极为例,说明定子绕组的变极原理。
图21-1 画出了4极电机U 相绕组的两个线圈,每个线圈代表U 相绕组的一半, 称为半相绕组。
两个半相绕组顺向串联(头尾相接)时,根据线圈中的电流方向，可以看出定子绕组产生4极磁场，即2p=4,磁场方向如图21-1(a)中的虚线或图3.1(b)中的X.O所示。
(b)顺串展开图图21-1绕组变极原理图(2p=4)/\ /\ (b)反串展开图 /\(c)反并展 图21-2绕组变极原理图(2p=2)如果将两个半相绕组的连接方式改为图 211所示的样子，即使其中的一个半相绕组U2、U2'中电流反向，这时定子绕组便产生 2极 磁场，即2p=2。
由此可见，使定子每相的一半绕组中电流改变方向， 就可改变磁极对数。
2) 三种常用的变极接线方式图21-3示出了三种常用的变极接线方式的原理图，其中图 21-3a) 表示由单星形联结改接成并联的双星形联结； 图21-3b)表示由单星形 联结改接成反向串联的单星形联结； 图21-3C)表示由三角形联结改接 成双星形联结。
由图可见，这三种接线方式都是使每相的一半绕组内 的电流改变了方向，因而定子磁场的极对数减少一半。
课题二：按钮和时间继电器控制双速电动机
总第课时
实习课题
按钮和时间继电器控制双速电动机
教学课时
20课时
教学目标
掌握按钮和时间继电器控制双速电动机的控制线路。会线路检测与排除故障。
理论要求
掌握双速电动机定子的连接方法，掌握按钮和时间继电器控制双速电动机的控制
线路的工作原理。
实践要求
会安装按钮和时间继电器控制双速电动机的控制线路，会线路检Байду номын сангаас与排除故障。
按下SB1后，可以直接再按SB2吗？是通过什么措施保证电路的安全的？
延伸与拓展
了解三速异步电动机的控制线路。
教学程序
教学仪器
电工工具一套，电工训练板一块（含必要元件），兆欧表、钳形电流表、万用表、
转速表各一块，三相电源。
理论内容
1、电路图
按钮和时间继电器控制双速电动机电路图
2、工作原理：
操作内容
一、安装要求
参见上一课题。
二、线路检测与故障排除
由学生自编检修步骤，经教师审阅合格后，参照上一课题方法进行。
问题与思考
课题15--双速异步电动机的控制线路
FU2
KH
3.时间继电器控制双速电动机
QS L1 L2 L3 FU1 低速起动 低速运行 SB1 KM1 KM3 KM2 KT KM3 KM2 KM1 KT KM1 SB3 KM1 KH U1 3 V1 W1 U2 3 W2 V2 U1 U2 V1 V2 W2 W1 M 3～ KM1 低速 KT KM2 KM3 高速YY SB2 KT
2.按钮和接触器控制双速电动机
L1 L2 L3 合上QS 按下SB1 KM1线圈 得电 KM3 KH U1 U1 U2 V1 V2 3 V1 W1 U2 3 W2 V2 SB1 KM1 KM2 QS FU2 KH
FU1
SB3 KM1 KM3 KM2 KM1
SB2
W2 W1 M 3～ KM1
低速
KM3 KM2
V2 U1 V1 U2 V2 W1 W2
L1
L2
L3
双速异步电动机定子绕组的连接
U1 U2 U1 V1 W1 W2
U2
W2
V1
V2 L1 L2 L3
W1 V2 U1 V1 W1 W2
U1 V1 U2 V2
W1 W2
U2 V2
L1
L2
L3
2.按钮和接触器控制双速电动机
L1 L2 L3 QS FU2 KH
FU2
KH
3.时间继电器控制双速电动机
QS L1 L2 L3 FU1 低速起动 低速运行 SB1 KM1 KM1触头动作 KM3 电动机三角形 联接低速起动 松开SB1继续 低速运行 U2 V1 V2 KH U1 3 V1 W1 U2 3 W2 V2 KM2 KT KM3 KM2 KM1 KT KM1 SB3 KM1 U1 W2 W1 M 3～ KM1 低速 KT KM2 KM3 高速YY SB2 KT
时间继电器控制双速异步电动机控制线路安装与检修PPT资料优秀版
任务一 双速电动Байду номын сангаас手动控制电路
一、双速异步电动机 1.外形
a）
b）
c）
图9-1 几种常见的双速电动机外形
a）YD系列双速电动机 b）干洗机专用双速电动机 c）洗衣机用双速电动机
任务一 双速电动机手动控制电路
2.定子绕组接线图
图a是定子绕组采用△形 联结, 此时电动机磁 极为4极，同步转速 为15OOr/min，电动 机低速运转。
元件，并贴上醒目的文字符号。 （3）根据图J6-14-1所示电路图进行接线并检
查控制板内部布线的正确性。 （4）安装电动机 （5）连接电动机和按钮金属外壳的保护接地
线。
安装步骤
（6）连接电源、电动机等控制板的外部导线 （7）自检 （8）交验 （9）交验合格后通电试车
工艺要求
安装走线槽时，应做到横平竖直，排列整齐匀 称，安装牢固，便于走线。
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序
图J7-17-1
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序
合上QS，按下SB1， 在低速下运行
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序
合上QS，按下SB2， 在低速下运行，延时
识图、绘制电路
注意事项
（1）接线时，注意主电路中接触器KM1，KM2 在两种转速下电源相序的改变，不能接错，否 则，两种转速下电动机的转向相反，换向时将 产生很大的冲击电流。
（2）控制双速电动机三角形接法的接触器KM1 和YY形接法的KM2的主触头不能互换接线。 否则不但无法实现双速控制要求，而且会在 YY形运转造成电源短路事故。
