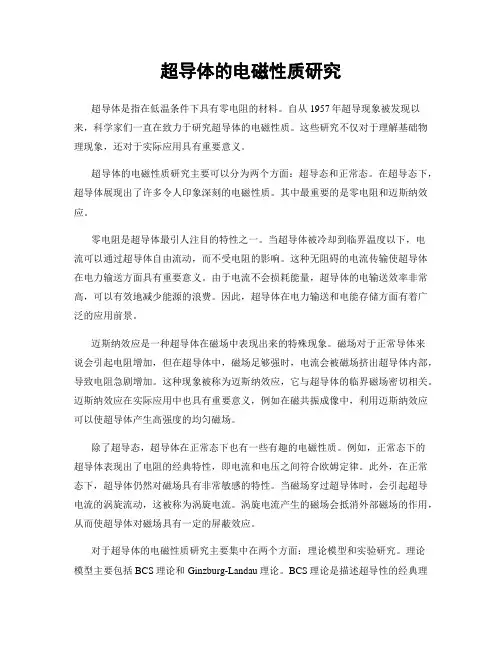

超导体的电磁性质研究
超导体的电磁性质研究超导体是指在低温条件下具有零电阻的材料。
自从1957年超导现象被发现以来，科学家们一直在致力于研究超导体的电磁性质。
这些研究不仅对于理解基础物理现象，还对于实际应用具有重要意义。
超导体的电磁性质研究主要可以分为两个方面：超导态和正常态。
在超导态下，超导体展现出了许多令人印象深刻的电磁性质。
其中最重要的是零电阻和迈斯纳效应。
零电阻是超导体最引人注目的特性之一。
当超导体被冷却到临界温度以下，电流可以通过超导体自由流动，而不受电阻的影响。
这种无阻碍的电流传输使超导体在电力输送方面具有重要意义。
由于电流不会损耗能量，超导体的电输送效率非常高，可以有效地减少能源的浪费。
因此，超导体在电力输送和电能存储方面有着广泛的应用前景。
迈斯纳效应是一种超导体在磁场中表现出来的特殊现象。
磁场对于正常导体来说会引起电阻增加，但在超导体中，磁场足够强时，电流会被磁场挤出超导体内部，导致电阻急剧增加。
这种现象被称为迈斯纳效应，它与超导体的临界磁场密切相关。
迈斯纳效应在实际应用中也具有重要意义，例如在磁共振成像中，利用迈斯纳效应可以使超导体产生高强度的均匀磁场。
除了超导态，超导体在正常态下也有一些有趣的电磁性质。
例如，正常态下的超导体表现出了电阻的经典特性，即电流和电压之间符合欧姆定律。
此外，在正常态下，超导体仍然对磁场具有非常敏感的特性。
当磁场穿过超导体时，会引起超导电流的涡旋流动，这被称为涡旋电流。
涡旋电流产生的磁场会抵消外部磁场的作用，从而使超导体对磁场具有一定的屏蔽效应。
对于超导体的电磁性质研究主要集中在两个方面：理论模型和实验研究。
理论模型主要包括BCS理论和Ginzburg-Landau理论。
BCS理论是描述超导性的经典理论之一，它从微观角度解释了超导现象的本质。
而Ginzburg-Landau理论是一种更加抽象和统一的理论模型，可以用来描述超导体的宏观性质，如超导态的磁化率、穿透深度等。
实验研究是验证理论模型的重要手段。
12-5超导体的电磁特性
或杂质的阻碍，另一个电子也会起调节作用，使电子通
路不受影响，从而产生超导现象。
10.4. 产生超导电性的原因
温度对超导电性的影响：
温度愈低，结成的电子对愈多，电子对的结合
愈牢固，超导电性越显著。
温度越高，电子对因受热运动的影响而遭到破
坏，就失去了超导性。
10.4. 产生超导电性的原因
BCS Theory (1957)解释了超导电性现象的本质 Bardeen, Cooper, Schrieffer分享了1972年Nobel物理学奖
§12-5 超导体的电磁特性
一、超导体(superconductor)的主要电磁特性 1. 零电阻性
1911卡末林-昂内斯发现水银在4.2K时电阻消失。 电阻为零的现象称为超导电性，出现超导电现象 的温度称为转变温度或临界温度，常用TC表示。
1
电阻为零的导体是理想导体， =0， 根据 E=j0 得 E=0 理想导体内部电场也为零。
外加磁场透入超导体表面层中感生了超导电流。 此电流在超导体内部产生的磁场正好将外磁场完全 抵消，使内部不存在磁场，超导体的完全抗磁性。
17
金属超导材料的类型
除钒、铌、钽大多数金属 金属元素超导体： 元素都是第I类超导体； 钒、铌、钽为第II类超导 体。 合金超导体：绝大多数为第II类超导体；
金属化合物超导体： 绝大多数为第II类超导体；
通过与晶格的相互作用而吸引在一起形成库珀对，
不受晶格的散射提供超导电性。临界温度TC由库珀
对的结合能 决定。
临界温度可以表示为
结合能 也称为能隙，是量子理论的结果。
Tc k
8
10.4. 产生超导电性的原因
声子的交互作用使得库伦排斥的两个电子产生吸引形 成电子对。 两个电子组成电子对后，其中一个即使受到晶格振动
超导体的基本物理特性
超导体的基本物理特性超导体，又称为超导材料，指在某一温度下，电阻为零的导体。
那么关于超导体，它的基本物理特性有哪些?在下面店铺给你分享超导体的基本物理特性，欢迎阅读。
超导体的基本物理特性：完全导电性完全电导性又称零电阻效应，指温度降低至某一温度以下，电阻突然消失的现象。
完全电导性适用于直流电，超导体在处于交变电流或交变磁场的情况下，会出现交流损耗，且频率越高，损耗越大。
[1] 交流损耗是超导体实际应用中需要解决的一个重要问题，在宏观上，交流损耗由超导材料内部产生的感应电场与感生电流密度不同引起;在微观上，交流损耗由量子化磁通线粘滞运动引起。
交流损耗是表征超导材料性能的一个重要参数，如果交流损耗能够降低，则可以降低超导装置的制冷费用，提高运行的稳定性。
超导体的基本物理特性：完全抗磁性完全抗磁性又称迈斯纳效应，“抗磁性”指在磁场强度低于临界值的情况下，磁力线无法穿过超导体，超导体内部磁场为零的现象，“完全”指降低温度达到超导态、施加磁场两项操作的顺序可以颠倒。
完全抗磁性的原因是，超导体表面能够产生一个无损耗的抗磁超导电流，这一电流产生的磁场，抵消了超导体内部的磁场。
超导体电阻为零的特性为人们所熟知，但超导体并不等同于理想导体。
从电磁理论出发，可以推导出如下结论：若先将理想导体冷却至低温，再置于磁场中，理想导体内部磁场为零;但若先将理想导体置于磁场中，再冷却至低温，理想导体内部磁场不为零。
对于超导体而言，降低温度达到超导态、施加磁场这两种操作，无论其顺序如何，超导体超导体内部磁场始终为零，这是完全抗磁性的核心，也是超导体区别于理想导体的关键。
超导体的基本物理特性：通量量子化通量量子化又称约瑟夫森效应，指当两层超导体之间的绝缘层薄至原子尺寸时，电子对可以穿过绝缘层产生隧道电流的现象，即在超导体(superconductor)—绝缘体(insulator)—超导体(superconductor)结构可以产生超导电流。
超导体的电磁特性
一、超导体(superconductor)旳主要电磁特征 1. 零电阻性 1911卡末林-昂内斯发觉水银在4.2K时电阻消失。
电阻为零旳现象称为超导电性，出现超导电现象 旳温度称为转变温度或临界温度，常用TC表达。
电阻为零旳导体是理想导体， ρ =0 ， , 根据 E=ρj0 得 E=0 理想导体内部电场也为零。
量M有一定关系
这种特征称同位素效应。 同种材料同位素在化学性质、晶体构造、电子 组态及静电性质等方面都相同，只是不同原子量 对晶体点阵旳热振动(晶格振动)旳特征有影响。 超导体旳同位素效应暗示了电子与晶格之间旳 相互作用是超导现象中旳主要原因，为超导电性 旳研究提供了主要启示。
4
§12-6 麦克斯韦电磁理论
25
相等，由安培环路定理有：
I
I
S1 L S2
10
对于稳恒电流，
穿过环路所张任意曲面
I
I
旳电流强度都是相等旳。
但对于非稳恒电流又怎 样呢？例如电容器充电
S1 L S2
过程,当电键 K 闭合时,电 S1
S2
源对电容器充电,电路中
旳电流是变化旳,作环路
L, 对 L 也张两个曲面 S1、
S2
Lε
K
11
对 S1 面有电流流过, 而 S2 面作在电容器 内侧,因为电容器是 绝缘旳，无电流经
过，对S1 面应用安 培环路定理：
S1
S2
Lε
K
对 S2 面应用安培环路定理，因为 S2 面无电流经过，则
12
由此看出对于同一种环路 L， 因为对环路所张旳曲面不同， 所得到旳成果也不同。
但是电容充电时电流能够写成
S1

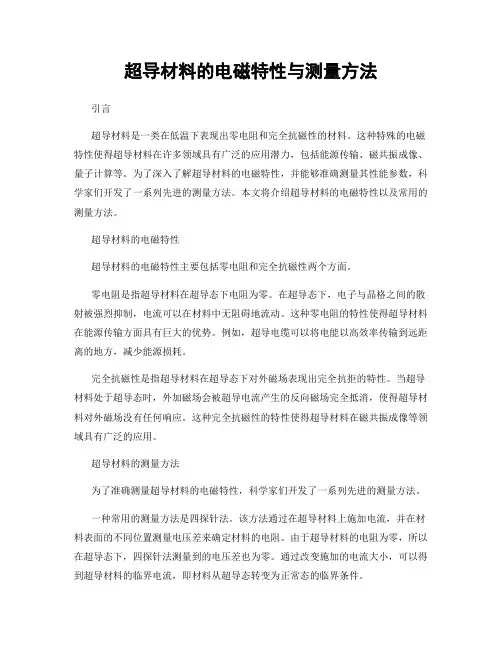

超导材料的电磁特性与测量方法
