已经采用过-LCD1602显示字符和(RAM)数字的汇编程序

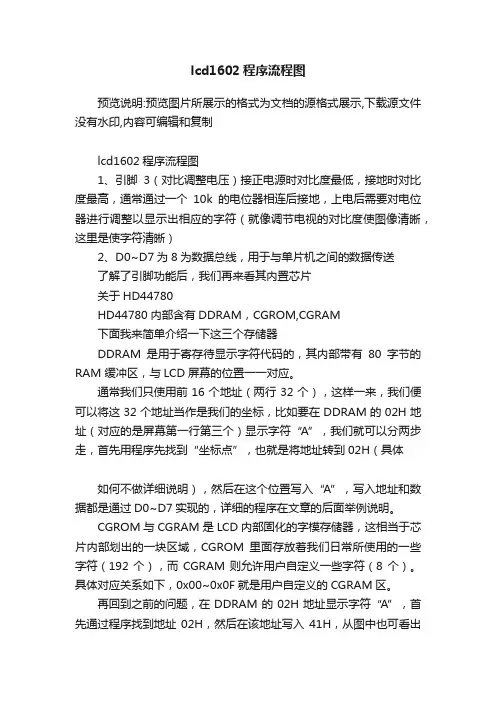

lcd1602程序流程图

lcd1602程序流程图预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制lcd1602程序流程图1、引脚3（对比调整电压）接正电源时对比度最低，接地时对比度最高，通常通过一个10k的电位器相连后接地，上电后需要对电位器进行调整以显示出相应的字符（就像调节电视的对比度使图像清晰，这里是使字符清晰）2、D0~D7为8为数据总线，用于与单片机之间的数据传送了解了引脚功能后，我们再来看其内置芯片关于HD44780HD44780内部含有DDRAM，CGROM,CGRAM下面我来简单介绍一下这三个存储器DDRAM是用于寄存待显示字符代码的，其内部带有80字节的RAM 缓冲区，与LCD屏幕的位置一一对应。

通常我们只使用前16个地址（两行32个），这样一来，我们便可以将这32个地址当作是我们的坐标，比如要在DDRAM的02H地址（对应的是屏幕第一行第三个）显示字符“A”，我们就可以分两步走，首先用程序先找到“坐标点”，也就是将地址转到02H（具体如何不做详细说明），然后在这个位置写入“A”，写入地址和数据都是通过D0~D7实现的，详细的程序在文章的后面举例说明。

CGROM与CGRAM是LCD内部固化的字模存储器，这相当于芯片内部划出的一块区域，CGROM里面存放着我们日常所使用的一些字符（192个），而CGRAM则允许用户自定义一些字符（8个）。

具体对应关系如下，0x00~0x0F就是用户自定义的CGRAM区。

再回到之前的问题，在DDRAM的02H地址显示字符“A”，首先通过程序找到地址02H，然后在该地址写入41H，从图中也可看出该位置对应的字符就是“A”。

我们再来理一理这个过程，有关字符显示，首先便是找到DDRAM 中我们所要显示位置对应的地址，接着便是在这个地址写入一个地址（单片机中的间接寻址），LCD根据这个地址在CGROM中找到对应的字符，然后在02H这个位置显示出来，这个过程也到此结束。

LCD1602显示~~C程序

1、关于1602液晶的电气参数一般市场上的1602液晶使用的驱动器为HD44780U或HD44780S，市场上大部分液晶用的是后者。

HD44780S的供电电压为5V±10%，而HD44780U 的供电电压为2.7V～5.5V。

也就是说，绝大部分1602液晶只能工作在5V 电压下，其供电电压必须为5V。

经过试验发现，1602液晶的供电虽然必须为5V，但其控制总线和数据总线可以用3.3V电平（因为对于TTL电平，一般大于2.5V以上都算高电平，不过最可靠的是大于3.6V），只不过在3.3V 电平下，数据的通信速度会大大降低，这一点需要在写驱动时注意。

需要时，可以将MCU的IO配置为漏极开路方式，用上拉电阻拉到5V电平；实在不能配置为漏极开路方式时，请查阅MCU的电气参数，在允许的条件下，直接使用电阻弱上拉也可以。

2、硬件连接1602液晶可以使用4位或8位通信模式，通信可以是双向的或单向的，双向通信主要是为了读取LCD忙标志和AC地址寄存器和DDRAM和CGRAM中的值，一般用处不大，因为1602不支持点阵绘图功能。

在连接时，注意4位通信方式下，LCD只使用DB7～DB4，一般情况下会使用MCU 某端口的高4位或低4位与之连接，注意写驱动时在必要的情况下对端口的其它几位要保护，防止破坏其数据；当然如果没有使用其它4位时则不必要保护（奇怪，不使用其它4位干嘛用4位通信方式嘛？）。

还要注意的是，如果需要双向通信，则必须选择既能做输入又能做输出的IO口，特别是对于RS、RW和E这三条控制线，若能选择支持位寻址的IO口则可以方便编程。

3、底层驱动问题通用1602液晶的时序如图：（1）、写时序（2）、读时序总的说来，按照这个时序图来编写驱动程序是不会出什么问题的，只是要深刻理解时序图中各参数的涵义。

编程中要特别关注E这根控制线。

写操作的时序应该是：①、RS=0（写指令寄存器）或RS=1（写数据寄存器）；②、RW=0（写操作）；③、将数据写到数据线上；④、E=1；⑤、E=0 。

lcd1602指令解读及基本程序

HD44780内置了DDRAM、CGROM和CGRAM。

CGROM和CGRAM就是内置192个常用字符产生器,用户自定义的字符产生器RAM DDRAM就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：显示位置: 1 2 3 4 5 6 7 8 (40)第一行: 00H 01H 02H 03H 04H 05H 06H 07H ..... 27H第二行: 40H 41H 42H 43H 44H 45H 46H 47H ..... 67H*/1602LCD的RAM地址映射液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。

要显示字符时要先输入显示字符地址，也就是告诉模块在，哪里显示字符，图是1602的内部显示地址。

也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。

第二行也一样用前16个地址。

对应如下：DDRAM地址与显示位置的对应关系图五：LCD1602内部显示地址例如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1，所以实际写入的数据应该是01000000B（40H）+10000000B(80H)=11000000B(C0H)。

/*1602液晶模块内部的控制器共有11条控制指令，如下表序号指令RS R/W D7 D6 D5 D4 D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1 I/D S4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1 S/C R/L * *D3=1移字符D3=0移光标D2=1右移D2=0左移6 功能设置0 0 0 0 1 DL N F * *DL=1总线8位DL=0总线4位N=0显单行N=1显双行F=0 5X7点阵F=1 5X10点阵7 置字符发生器地址0 0 0 1 -字符发生存贮器地址(6位)-8 置数据存贮器地址0 0 1 --显示数据存贮器地址(7位)---9 读忙标志或地址0 1 BF ----计数器地址(7位)---------10 写CGRAM或DDRAM 1 0 --------要写的数据内容(8位------11 读CGRAM或DDRAM 1 1 --------读出的数据内容(8位)-----*/// 51单片机对lcd1602一些基础程序/* 基本操作时序：写指令输入：RS=0，RW=0，E=下降沿脉冲，DB0～DB7=指令码输出：无写数据输入：RS=1，RW=0，E=下降沿脉冲，DB0～DB7=数据输出：无读状态输入：RS=0，RW=1，E=1 输出：DB0～DB7=状态字读数据输入：RS=1，RW=1，E=1 输出：DB0～DB7=数据/*//*lcd_1602指令：指令位D7 D6 D5 D4 D3 D2 D1 D0功能设置0 0 1 DL N F * *DL=1总线8位DL=0总线4位N=0显单行N=1显双行F=0 5X7点阵F=1 5X10点阵lcd_1602指令汇总0x28 设置16*2显示，5*7点阵，4位数据接口0x38 设置16*2显示，5*7点阵，8位数据接口0x01 清屏,光标复位到地址00H位置0x02 光标归原点，DDRAM中内容不变，地址计数器AC=0;（此时地址为0x80）0x0F 开显示，显示光标，光标闪烁0x0e 开显示，显示光标，光标不闪烁0x0c 开显示，不显示光标0x08 只开显示0x06 地址加一，当写入数据的时候光标右移设定显示屏或光标移动方向指令0x18 字符全部左移一格，但光标不动0x1c 字符全部右移一格，但光标不动0x10 光标左移1格，且AC值减10x14 光标右移1格，且AC值加1*/#include <intrins.h>#define dataport P1sbit RS=P2^ 6;sbit RW=P2^5;sbit EN=P2^4;void waitfor() //检测忙信号函数{dataport=0xff;RS=0;RW=1; //选择指令寄存器读操作RS=0指令RS=1数据; RW=0写RW=1读EN=1; //使能操作while(dataport&0x80); //如果最高位是1 表示1602正忙原地踏步忙完后芯片会将高位拉低EN=0;}void writedata(unsigned char dataw) //写数据到LCD1602{waitfor(); //测忙RS=1;RW=0; //选择数据寄存器写操作RS=0指令RS=1数据; RW=0写RW=1读dataport=dataw; //将数据送到数据口EN=1;EN=0; //使能下降沿脉冲}void writecmd(unsigned char cmd) //写命令到LCD1602{waitfor(); //测忙RS=0;RW=0; //选择指令寄存器写操作dataport=cmd; //将数据送到数据口EN=1;EN=0; //使能下降沿脉冲}void init(void) // 初始化函数{writecmd(0x38); //功能设定8位数据传输双行显示设置工作方式：0x28=4位总线字符两行显示,0x38=8位总线字符两行显示writecmd(0x0c); //显示器开关writecmd(0x01); //清屏writecmd(0x06); //字符进入模式每进入一个字符光标向右移动一格原有字符不动}void location(unsigned char x,unsigned char y) //坐标函数{unsigned char temp;temp=x&0x0f; //只要x数据的后四位if(y){temp=temp|0x40;} //第一行为0 第二行为1 如果y=1则地址加0x40temp|=0x80; //DDRAM地址的命令DB7为一writecmd(temp);}void DisplayOneChar(unsigned char x,unsigned char y,unsigned char dataw) //显示一个字符函数{location(x,y);writedata(dataw);}void displaylistchar(unsigned char x,unsigned char y,unsigned char *p) //显示字符串{while(*p) //当一个字符型数组读完时*P指的为零{displayonechar(x,y,*(p++));x++;}}void WriteCgram(unsigned char address,unsigned char *p) //写CGRAM的数据{unsigned char i=8;writecmd(address); //CGRAM里的地址初始值0x40 每次加0x80while(i--){writedata(*p);p++;}}void DisplayOneChar(unsigned char x,unsigned char y,unsigned char address,unsigned char *p) //显示一个自定义字符{unsigned char i=8;writecmd(address); //CGRAM里的地址初始值0x40 每次加0x08while(i--){writedata(*p);p++;}location(x,y); //设定要显示的位置writedata((address&=0x3f)/0x08); //要从CGRAM中读出数据在1602上显示搞了半天发现CGRAM里的地址} //和DDRAM里的地址有上面的转换关系void displynumber(unsigned char x,unsigned char y,unsigned long num) //显示一个整数{unsigned int number[8];int k,gh;for(k=0;;k++){*(number+k)=(unsigned int)(num%10);//强制类型转换num=num/10;if(num==0)break;}for(gh=k;gh>=0;gh--){displyonechar(x,y,(*(number+gh)+48));x++;}}//字型码uchar code nian[]={0x08,0x0f,0x12,0x0f,0x0a,0x1f,0x02,0x02};// "年"uchar code yue[]={0x0f,0x09,0x0f,0x09,0x0f,0x09,0x0b,0x11};// "月"uchar code ri[]={0x1f,0x11,0x11,0x1f,0x11,0x11,0x11,0x1f};// "日"//显示汉字displyonecharacter(0,0,0x40,nian);displyonecharacter(1,0,0x80,yue);displyonecharacter(1,0,0xc0,ri);。

51单片机驱动1602液晶汇编语言程序

51 单片机驱动 1602 液晶汇编语言程序
LCMRS EQU P2.4 LCMRW EQU P2.5 LCMEN EQU P2.6 LCMDATA EQU P0 ORG 0000H LJMP MAIN ORG 0030H MAIN: MOV SP,#60H LCALL LCMSET LCALL LCMCLR MOV A,#80H LCALL LCMWR0 MOV DPTR,#TAB0 LCALL LCMWR2 MOV A,#0C0H LCALL LCMWR0 MOV DPTR,#TAB1 LCALL LCMWR2 SJMP $
LCALL LCMLAY CLR LCMEN CLR LCMRS CLR LCMRW SETB LCMEN MOV LCMDATA,A
CLR LCMEN RET LCMWR1: ；写入数据
LCALL LCMLAY CLR LCMEN SETB LCMRS CLR LCMRW SETB LCMEN MOV LCMDATA,A CLR LCMEN RET LCMWR2: PUSH ACC LOOP1: CLR A MOVC A,@A+DPTR JZ LOOP2 LCALL LCMWR1 INC DPTR LJMP LOOP1 LOOP2: POP ACC 写入字符串（字符串属于数据）
TAB0: DB "I AM YUAN MING",00H TAB1: DB "NICE TO MEET YOU",00H LCMLAY: PUSH ACC LOOP: CLR LCMEN CLR LCMRS SETB LCMRW SETB LCMEN MOV A,LCMDATA CLR LCMEN JB ACC.7,LOOP POP ACC LCALL DELAY RET LCMWR0: ；写入指令；读忙程序，用于判断 d7 是否为 0

单片机LCD1602显示字符和数字的汇编程序

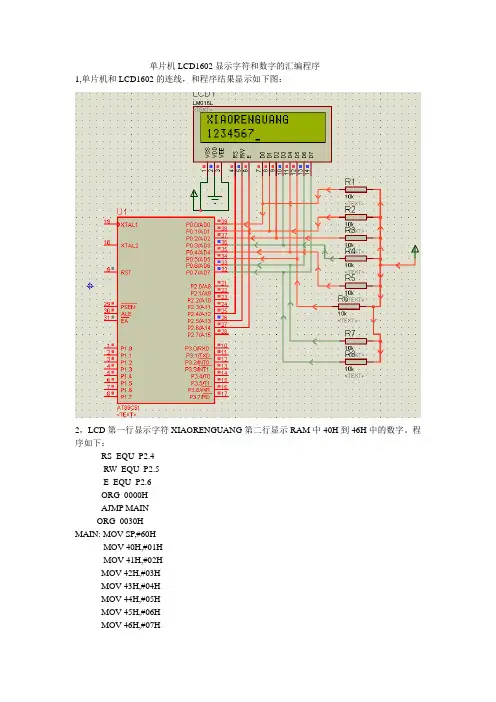

单片机LCD1602显示字符和数字的汇编程序1,单片机和LCD1602的连线，和程序结果显示如下图：2，LCD第一行显示字符XIAORENGUANG第二行显示RAM中40H到46H中的数字。

程序如下：RS EQU P2.4RW EQU P2.5E EQU P2.6ORG 0000HAJMP MAINORG 0030HMAIN: MOV SP,#60HMOV 40H,#01HMOV 41H,#02HMOV 42H,#03HMOV 43H,#04HMOV 44H,#05HMOV 45H,#06HMOV 46H,#07HACALL DD1 ;DD1是LCD初始化MOV DPTR,#TABLE1ACALL DD2;DD2是LCD第一行显示TABLE1ACALL PPP ;PPP是LCD第二行显示RAM中40H到46H中的数据SJMP $DD1: MOV p0,#01H ;清屏CALL ENABLEMOV p0,#38H ;显示功能CALL ENABLEMOV p0,#0FH ;显示开关控制CALL ENABLEMOV p0,#06H ;显示光标右移加1CALL ENABLERETDD2: MOV p0,#80H;第一行的开始位置cALL ENABLECALL WRITE1;到TABLE1取码?RETENABLE: CLR RS ;送命令CLR RWCLR ECALL DELAYSETB ERETWRITE1: MOV R1,#00H ;显示table中的值A1: MOV A,R1;到table取码MOVC A,@A+DPTRcall wRITE2 ;显示到lcdINC R1CJNE A,#00H,A1 ;是否到00hRETWRITE2:MOV p0,A ;显示SETB RSCLR RWCLR ECALL DELAYSETB ERET（动态显示频率、幅度核心程序设计思想:可以利用如下程序）MOV40H,#01HMOV41H,#02HMOV42H,#03H）MOV R1,#40H;显示table中的值MOV A,R1;到table取码MOVC A,@A+DPTRMOV P0，AINC R1LJMP LOOPDELAY: PUSH ACCMOV A,R4MOV R4,#05D1: MOV R5,#0FFHDJNZ R5,$DJNZ R4,D1MOV R4,APOP ACCRETPPP: MOV p0,#0C0H;第二行的位置CALL ENABLEMOV DPTR,#TAB;显示CALL WRITE3;到TABLE2 取码RETWRITE3: MOV R1,#40H ;显示table中的值MOV R7,#07HA2: MOV A,@R1;到table取码MOVC A,@A+DPTRcall wRITE2 ;显示到lcdINC R1DJNZ R7,A2 ;是否到00hRETtable1: db"XIAORENGUANG ",00H TAB: DB 30H, 31H, 32H, 33HDB 34H, 35H, 36H, 37HDB 38H, 39HEND。

LCD1602中文资料程序和使用说明

在日常生活中，我们对液晶显示器并不陌生。

液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。

在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED 数码管、液晶显示器。

发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。

在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。

因此，液晶显示器画质高且不会闪烁。

数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。

体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。

功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。

10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。

②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

我的51单片机之液晶1602 的C语言和汇编编程

//三次显示模式设置，不检测忙信号
//显示模式设置,开始要求每次检测忙信号 //关闭显示 //显示清屏 // 显示光标移动设置 // 显示开及光标设置
//按指定位置显示一个字符
void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData)
#include<reg51.h>
#include<intrins.h>
#define DBPort P1 //液晶数据口
sbit RW=P0^1; //寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器
sbit RS=P0^0; //读写信号线,高电平时进行读操作，低电平时进行写操作。
sbit E=P0^2;
void main(void) {
Delay400Ms(); Init(); //LCM 初始化 DisplayListChar(0, 1, uctech); DisplayListChar(0, 0, net); while(1); }
//第二行第一列开始 //第一行第一列开始
//写数据 void WriteData(unsigned char WD) {
ReadStatus(); //检测忙 DBPort = WD; RS = 1; RW = 0; E = 0; //可加小延时 delay(); E = 1; }
//写指令 void WriteCommand(unsigned char WC,BuysC) {
if (BuysC) ReadStatus(); DBPort = WC; RS = 0; RW = 0; E = 0; E = 1; }

LCD1602原理及显示程序

在日常生活中，我们对液晶显示器并不陌生。

液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表与很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。

在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。

发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。

在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。

因此，液晶显示器画质高且不会闪烁。

数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。

体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比一样显示面积的传统显示器要轻得多。

功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。

10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。

②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

LCD1602原理及显示程序

在日常生活中，我们对液晶显示器并不陌生。

液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表与很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。

在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。

发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。

在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。

因此，液晶显示器画质高且不会闪烁。

数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。

体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比一样显示面积的传统显示器要轻得多。

功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。

10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。

②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

LCD1602原理及显示程序

LCD1602原理及显示程序LCD1602是一种常用的液晶显示器模块，具有16列2行的显示区域，可以用于显示各种文字和简单的图形。

它广泛应用于各种电子产品中，如计算器、电子钟表、仪器仪表等。

本文将介绍LCD1602的工作原理和显示程序设计。

LCD1602模块由液晶显示面板、驱动芯片和背光源组成。

其中驱动芯片负责向液晶面板发送控制信号和数据信号，控制液晶分子的取向和光的穿透程度，从而实现图像的显示。

背光源则提供背光，使得图像可以在暗环境下清晰可见。

液晶显示面板是LCD1602模块最关键的部分。

它由两片平行的玻璃基板构成，中间夹层有液晶层和极板。

液晶层是一种特殊的有机化合物，具有液态和固态之间的特性。

液晶分子有两种主要的排列方式，即平行排列和垂直排列，通过调节驱动芯片发送的电压信号，可以改变液晶分子的排列方式，进而控制光的透射和反射。

极板则起到滤光器的作用，可以控制光的偏振方向。

为了控制LCD1602模块进行显示，我们需要通过IO口与其连接，并向其发送控制信号和数据信号。

以下是一个基本的LCD1602显示程序的设计过程：1.初始化LCD1602模块：a.设置LCD1602的工作模式，例如行数、字体大小等。

b.设置显示模式，例如显示打开、显示关闭、光标光灭等。

2.发送指令到LCD1602模块：a.选择指令寄存器，RS引脚置低电平。

b.向数据总线发送指令数据。

c.发送使能信号，EN引脚从高到低电平进行一个脉冲，使得LCD1602芯片接收到指令。

3.发送数据到LCD1602模块：a.选择数据寄存器，RS引脚置高电平。

b.向数据总线发送需要显示的数据。

c.发送使能信号，EN引脚从高到低电平进行一个脉冲，使得LCD1602芯片接收到数据。

4.清除LCD1602模块的显示内容：a.发送清除显示指令到LCD1602模块。

5.控制LCD1602模块的光标位置：a.发送光标位置指令到LCD1602模块。

6.控制LCD1602模块的背光亮度：a.通过PWM控制背光源的亮度。

lcd1602的显示及注意点

第1页/共16页
LCD1602引脚图
第2页/共16页
LCD1602硬件应用图 • 这个是LCD1602的应用图.这是8位总 • 线的工作方式. • 如果需要工作在4位总线的方式,则数 • 据是从D4-D7输入到LCD内部.把8位 • 数据分成二次送入进D4-D7就可以. • LCD的3脚是对比度控制电阻,一般1K • 就可以满足要求.如果大于4.7K • 后,LCD可能显示不清楚. • 在应用LCD1602的时候最好在背光上 • 加一个限流电阻.
第7页/共16页
初始化流程图
开始设置显示方式延时５ｍｓ清理显示缓存设置显示模式
结束
第8页/共16页
开始
初始化
1.设置显示模式
设置显示地址
2.写显示字符的位置
写入显示字符ＡＳＳＩＩ码
3.写显示字符数据
在对LCD1602进行操作的时候,需要判断LCD1602 是否处于忙的状态.如果是处于忙的状态,就需要等 LCD1602忙完,再对它进行读写操作.
第14页/共16页
第15页/共16页
感谢您的观赏！
第16页/共16页
第13页/共16页
写操作时的注意点 • 在进行写操作的时候，RW脚要置为0，RS脚 • 根据写的内容不同（指令或数据）置为1或0，同时，注意 • C和D两根线，我们在将E脚置为1之前，要先将数据送到 • 数据口上，然后，在C位置，将E脚置为1，经过tPW延时 • 后，再将E脚置为0，在这个时间段内必须保证数据口上的 • 数据稳定不变，为有效的数据。同理，由于tPW这些延时 • 相对较短（ns级），所以在单片里也不必考虑延时问题。
结束
4.完成显示
第9页/共16页
LCD1602自定义显示字符方法

LCD1602 LM016l程序和使用说明

线段的显示
点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。例如屏的第一行的亮暗由RAM区的000H——00FH的16字节的内容决定，当（000H）=FFH时，则屏幕的左上角显示一条短亮线，长度为8个点；当（3FFH）=FFH时，则屏幕的右下角显示一条短亮线；当（000H）=FFH，（001H）=00H，（002H）=00H，……（00EH）=00H，（00FH）=00H时，则在屏幕的顶部显示一条由8段亮线和8条暗线组成的虚线。这就是LCD显示的基本原理。
在单片机系统中应用晶液显示器作为输出器件有以下几个优点：
显示质量高
由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。因此，液晶显示器画质高且不会闪烁。
数字式接口
液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
10．8．3．1硬件原理图
1602液晶显示模块可以和单片机AT89C51直接接口，电路如图10-60所示。
图10-60硬件原理图
10．8．3．2程序流程图

LCD1602液晶显示实验实验报告及程序

实验三 LCD1602液晶显示实验姓名专业学号成绩一、实验目的1.掌握Keil C51软件与proteus软件联合仿真调试的方法；2.掌握LCD1602液晶模块显示西文的原理及使用方法；3.掌握用8位数据模式驱动LCM1602液晶的C语言编程方法；4.掌握用LCM1602液晶模块显示数字的C语言编程方法。

二、实验仪器与设备1.微机一台 C51集成开发环境仿真软件三、实验内容1.用Proteus设计一LCD1602液晶显示接口电路。

要求利用P0口接LCD1602液晶的数据端，~做LCD1602液晶的控制信号输入端。

~口扩展3个功能键K1~K3。

参考电路见后面。

2.编写程序，实现字符的静态和动态显示。

显示字符为第一行：“1.姓名全拼”，第二行：“2.专业全拼+学号”。

3.编写程序，利用功能键实现字符的垂直滚动和水平滚动等效果显示。

显示字符为：“1.姓名全拼 2.专业全拼+学号 EXP8 DISPLAY ”主程序静态显示“My information！”四、实验原理液晶显示的原理：采用的LCD显示屏都是由不同部分组成的分层结构，位于最后面的一层是由荧光物质组成的可以发射光线的背光层，背光层发出的光线在穿过第一层偏振过滤层之后进入包含成千上万水晶液滴的液晶层，液晶层中的水晶液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。

当LCD中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。

1.LCD1602采用标准的14引脚（无背光）或16引脚（带背光）接口，各引脚接口说明如表：2.1602液晶模块内部的控制器共有11条控制指令，如表所示：3.芯片时序表：4．1602LCD的一般初始化(复位)过程(1) 延时15ms。

(2) 写指令38H(不检测忙信号)。

(3) 延时5ms。

(4) 写指令38H(不检测忙信号)。

(5) 延时5ms。

LCD1602显示程序已定义显示字符、整数、字符串子函数

}
///////////////////////////////写数据函数/////////////////////////////
void Write_Data(uchar Wdata)
{
RS=1;
RW=0;
CS=1;
LCDDATA=Wdata;
LCD_en_write();//写入数据，下降沿有效
Delay_xms(5);
}
//显示屏初始化函数
void LCD_init(void)
{
Write_Instruction(0x38);//8bit interface,2line,5*7dots
Delay_xms(5);
Write_Instruction(0x38);
Delay_xms(5);
Write_Instruction(0x38);
}
/////////////////////////字符显示初始地址设置///////////////////////////
void LCD_SET_XY(uchar X,uchar Y)
{
uchar address;
if(Y==0)
address=0x80+X; //Y=0,表示在第一行显示，地址基数为0x80
void LCD_write_char(uchar X,uchar Y,uchar Wdata)
{
LCD_SET_XY(X,Y); //写地址
Write_Data(Wdata); //写入当前字符并显示
}
///////////////////写一个无字符整数//////////////////////////////////////////

LCD1602汇编显示程序

RSBIT P 2.0;定义RS为P2.0RWBIT P2.1;定义RW为P2.1EBIT P2.2;定义E为P2.2ORG 00HSJMP STARTORG0030HSTART:LCALL LCDINITMAIN:MOV A,#80H;显示开及光标设置LCALL BUSYLCALL WRTCMOVR2,#04HMOVDPTR,#TAB1LCALL DELAYMOV A,#0C0H;显示开及光标设置LCALL BUSYLCALL WRTCMOVR2,#04HMOVDPTR,#TAB2LCALL DELAYLCALL WRTDLCALL DELAY1LCALL DELAY1MOV A,#01H;清屏LCALL BUSYLCALL WRTCMOV A,#80H;显示开及光标设置LCALL BUSYLCALL WRTCMOVR2,#0FHMOVDPTR,#TAB4LCALL DELAYLCALL WRTDLCALL DELAY1MOV A,#01H;清屏LCALL BUSYLCALL WRTCLJMP MAIN;***************初始化***************** LCDINIT:LCALLDELAY;xx15msLCALLDELAYLCALLDELAYMOVA,#38H;显示模式设置(8位数据线，16*2 5*7点阵) LCALL WRTCLCALL DELAY;xx5msMOVA,#38HLCALL WRTCLCALL DELAY;xx5msMOVA,#38HLCALL WRTCLCALL DELAY;xx5msMOVA,#38HLCALL BUSYMOVA,#08HLCALL BUSYLCALL WRTCMOV A,#01H;清屏LCALL BUSYLCALL WRTCMOVA,#06H;显示光标移动设置LCALL BUSYLCALL WRTCMOV A,#0CH;示开关控制,显示开，无光标，不闪烁。

（整理）LCD1602汇编程序.

（整理）LCD1602汇编程序.LCD1602汇编程序;* 描述: LCD1602 滚动显示*;* 显示方式：*;* 1、从左到右逐字显示，闪动二次，清屏。

*;* 2、再从右到左逐字显示，闪动二次，清屏。

*;* 3、周期性地重复上述显示方式。

*;************************************************************** ***** LCD_RS EQU P2.0LCD_RW EQU P2.1LCD_EN EQU P2.2;************************************************************** ***** ORG 0000HAJMP MAINORG 0030H;************************************************************** ***** MAIN:MOV SP,#60HMOV R4,#02H ;设置闪烁次数ACALL LCD_INITMAIN1:ACALL LCDSET1MOV DPTR,#CHAR1ACALL WRITE1 ;MOV A,#0C0H ;显示第二行左边第一位位置ACALL LCD_CMDMOV DPTR,#CHAR2 ;显示ACALL WRITE1ACALL DELAY4 ;延时ACALL DELAY4ACALL SHAN ;闪烁两次ACALL LCDSET2MOV DPTR,#CHAR3 ;ACALL WRITE1MOV A,#0C0H ;显示第二行右边第一位位置ACALL LCD_CMDMOV DPTR,#CHAR4 ;显示ACALL WRITE1ACALL DELAY4 ;延时ACALL DELAY4ACALL SHAN ;闪烁两次ACALL MAIN1;************************************************************** *;LCD初始化设定子程序;************************************************************** * LCD_INIT:ACALL DELAY5MS ;延时15MSACALL DELAY5MS ;等待LCD 电源稳定ACALL DELAY5MSMOV A,#38H ;16*2 显示，5*7 点阵，8 位数据ACALL LCD_CMD_NC ;不进行LCD 忙检测ACALL DELAY5MSMOV A,#38H ;16*2 显示，5*7 点阵，8 位数据ACALL LCD_CMD_NC ;不进行LCD 忙检测ACALL DELAY5MSMOV A,#38H ;16*2 显示，5*7 点阵，8 位数据ACALL LCD_CMD_NC ;不进行LCD 忙检测ACALL DELAY5MSMOV A,#08H ;显示关ACALL LCD_CMD ;进行LCD 忙检测MOV A,#01H ;清除屏幕ACALL LCD_CMD ;进行LCD忙检测MOV A,#06H ;移动光标ACALL LCD_CMD ;进行LCD 忙检测MOV A,#0CH ;显示开，关光标ACALL LCD_CMD ;进行LCD 忙检测RET;************************************************************** * ;显示位置与移动光标设定;************************************************************** * LCDSET1:MOV A,#01H ;清除屏幕ACALL LCD_CMDACALL DELAY5MSMOV A,#06H ;移动光标（光标加1）ACALL LCD_CMDACALL DELAY5MSMOV A,#80H ;显示第一行左边第一位位置ACALL LCD_CMDACALL DELAY5MSRETLCDSET2:MOV A,#01H ;清除屏幕ACALL LCD_CMDACALL DELAY5MSMOV A,#06H ;移动光标（光标减1）ACALL LCD_CMDACALL DELAY5MSMOV A,#80H ;显示第一行右边第一位位置ACALL LCD_CMDACALL DELAY5MSRET;************************************************************** * ;写指令数据到LCD;RS=L,RW=L,D0-D7=指令码，E=高脉冲;************************************************************** * LCD_CMD:ACALL CHECKBUSYLCD_CMD_NC:CLR LCD_RSCLR LCD_RWMOV P0,ASETB LCD_ENNOPNOPNOPNOPCLR LCD_ENRET;************************************************************** * ; 发送字符串子程序;************************************************************** * WRITE1:MOV R0,#16WRITE0:CLR AMOVC A,@A+DPTRINC DPTRACALL LCD_WDATACALL DELAY ;加延时形成滚动效果DJNZ R0,WRITE0RET;************************************************************** * ;写显示数据到LCD;RS=H,RW=L,D0-D7=数据，E=高脉冲;************************************************************** * LCD_WDATA:ACALL CHECKBUSYSETB LCD_RSCLR LCD_RWMOV P0,ASETB LCD_ENNOPNOPNOPNOPCLR LCD_ENRET;************************************************************** * ;检测LCD 控制器忙状态;读数据;RS=L,RW=H,E=H,输出：D0-D7=数据;************************************************************** * CHECKBUSY:PUSH ACCMOV P0,#0FFHCLR LCD_RSSETB LCD_RWSETB LCD_ENBUSYLOOP:NOPJB P0.7,BUSYLOOPCLR LCD_ENPOP ACCRET;************************************************************** * ;闪烁子程序;************************************************************** * SHAN:MOV A,#08H ;关闭显示ACALL LCD_CMDACALL DELAY4MOV A,#0CH ;开显示，关闭光标ACALL LCD_CMDACALL DELAY4DJNZ R4,SHANMOV R4,#02H ;设置闪烁次数RET;************************************************************** * ;延时120MS 子程序;发送字符串时使用;************************************************************** * DELAY:MOV R7,#240DL1: MOV R6,#250DL2: DJNZ R6,DL2DJNZ R7,DL1RET;************************************************************** * ;延时800MS 子程序;闪烁时使用;************************************************************** * DELAY4:MOV R0,#40DL3: MOV R1,#100DL4: MOV R2,#100DL5: DJNZ R2,DL5DJNZ R1,DL4DJNZ R0,DL3RET;************************************************************** * ;延时5MS子程序;LCD初始化使用;************************************************************** * DELAY5MS:MOV R1,#10DL6: MOV R2,#249DL7: DJNZ R2,DL7DJNZ R1,DL6RET;************************************************************** * ;延时1MS子程序;************************************************************** * DELAY1MS:MOV R6,#14H ;20DL8: MOV R7,#19H ;25DL9: DJNZ R7,DL9DJNZ R6,DL8RET;************************************************************** * CHAR1:DB "Welcome to Cras-"CHAR2:DB " yBoye WorkGroup"CHAR3:DB " QQ: 15910380 "CHAR4:DB "TEL: 139********";************************************************************** *END12864汇编程序X EQU 26H ;LCD 地址变量RS EQU P2.0RW EQU P2.1EN EQU P2.2PSB EQU P2.3RST EQU P2.5ORG 0000HJMP MAINORG 0003H ;外部中断INT0入口地址MAIN:MOV SP,#40HMOV A,#00HMOV R0,#20HLOOP0: MOV @R0,A ;20H-26H清零INC R0CJNE R0,#27H,LOOP0MOV IE,#81H ;允许总中断中断,使能INT0 外部中断MOV TCON,#01H ;触发方式为脉冲负边沿触发SETB RSTNOPSETB PSB ;8位数据，并口CALL SET_LCD ;初始化TS12864mCALL MENU1CALL MENU2CALL MENU3CALL MENU4LOOP1:MOV A,22HCJNE A,#40H,LOOP2LOOP2: CJNE A,#04H,LOOP3LOOP3: JMP LOOP1;====================================== =======; LCD 初始化设置;====================================== =======-SET_LCD:CLR ENMOV A,#34H ;34H--扩充指令操作CALL WCOMMOV A,#30H ;30H--基本指令操作CALL WCOMMOV A,#0CH ;开显示，关光标，CALL WCOMMOV A,#01H ;清除LCM 显示屏CALL WCOMRET;====================================== ============= ;在LCM 各行显示信息字符;====================================== ============= LCD_SHOW:CJNE A,#1,LINE2 ;判断是否为第一行LINE1: MOV A,#80H ;设置LCD 的第一行地址CALL WCOM ;写入命令CALL CLR_LINE ;清除该行字符数据MOV A,#80H ;设置LCD 的第一行地址CALL WCOM ;写入命令JMP FILLLINE2: CJNE A,#2,LINE3 ;判断是否为第三行MOV A,#090H ;设置LCD 的第三行地址CALL WCOM ;写入命令CALL CLR_LINE ;清除该行字符数据MOV A,#090H ;设置LCD 的第三行地址CALL WCOMJMP FILLLINE3: CJNE A,#3,LINE4 ;判断是否为第三行MOV A,#088H ;设置LCD 的第三行地址CALL WCOM ;写入命令CALL CLR_LINE ;清除该行字符数据MOV A,#088H ;设置LCD 的第三行地址CALL WCOMJMP FILLLINE4: CJNE A,#4,LINE5 ;判断是否为第三行MOV A,#098H ;设置LCD 的第三行地址CALL WCOM ;写入命令CALL CLR_LINE ;清除该行字符数据MOV A,#098H ;设置LCD 的第三行地址CALL WCOMFILL: CLR A ;填入字符MOVC A,@A+DPTR ;由消息区取出字符CJNE A,#0,LC1 ;判断是否为结束码LINE5: RETLC1: CALL WDA TA ;写入数据INC DPTR ;指针加1JMP FILL ;继续填入字符RET;====================================== =========== ;清除该行LCM 的字符;====================================== =========== CLR_LINE:MOV R0,#16CL1: MOV A,#' 'CALL WDATADJNZ R0,CL1RET;====================================== ============ ;LCM 显示工作菜单信息;====================================== ============ MENU1:MOV DPTR,#MENU1AMOV A,#1 ;在第一行显示信息CALL LCD_SHOWRETMENU1A: DB "MUC 控制GPRS模块",0MENU2:MOV DPTR,#MENU2AMOV A,#2 ;在第二行显示信息CALL LCD_SHOWRETMENU2A: DB "TEL:139********",0MENU3:MOV DPTR,#MENU3AMOV A,#3 ;在第三行显示信息CALL LCD_SHOWRETMENU3A: DB "方案设计: 龚伟",0MENU4:MOV DPTR,#MENU4AMOV A,#4 ;在第四行显示信息CALL LCD_SHOWRETMENU4A: DB "程序编写: 靳鹏",0;====================================== ======== ; 写指令使能子程序;RS=L,RW=L,D0-D7=指令码，E=高脉冲;====================================== ======== WCOM:MOV P0,ACLR RSCLR RWSETB ENCALL DELAY0CLR ENRET;====================================== ======= ;写数据使能子程序;RS=H,RW=L,D0-D7=数据，E=高脉冲;=============================================WDATA:MOV P0,ASETB RSCLR RWSETB ENCALL DELAY0CLR ENRETDELAY0: MOV R7,#250 ;延时500微秒DJNZ R7,$RET END。

已经采用过-LCD1602显示字符和(RAM)数字的汇编程序

lcd1602程序流程图

LCD1602显示~~C程序

lcd1602指令解读及基本程序

51单片机驱动1602液晶汇编语言程序

单片机LCD1602显示字符和数字的汇编程序

LCD1602中文资料程序和使用说明

我的51单片机之 液晶1602 的C语言和汇编编程

LCD1602原理及显示程序

LCD1602原理及显示程序

LCD1602原理及显示程序

lcd1602的显示及注意点

LCD1602 LM016l程序和使用说明

LCD1602液晶显示实验实验报告及程序

LCD1602显示程序 已定义显示字符、整数、字符串子函数

LCD1602汇编显示程序

（整理）LCD1602汇编程序.

我的51单片机之液晶1602 的C语言和汇编编程

LCD1602显示程序已定义显示字符、整数、字符串子函数
