STS静态转换开关工作原理

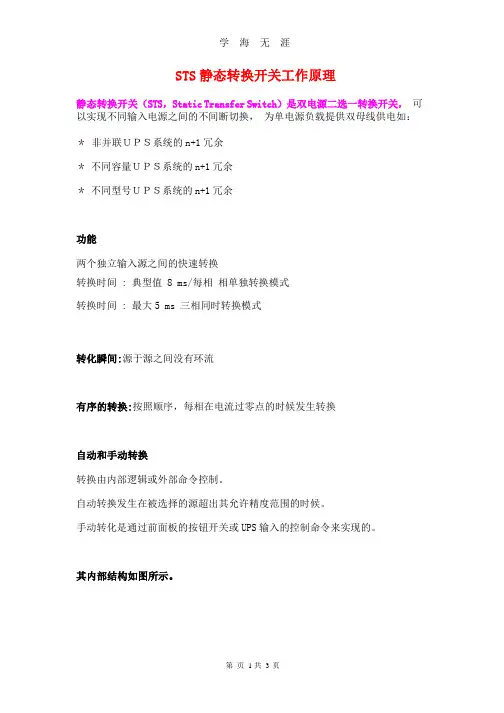

STS静态转换开关工作原理.pptx
转化瞬间:源于源之间没有环流
有序的转换:按照顺序，每相在电流过零点的时候发生转换
自动和手动转换 转换由内部逻辑或外部命令控制。 自动转换发生在被选择的源超出其允许精度范围的时候。 手动转化是通过前面板的按钮开关或 UPS 输入的控制命令来实现的。
STS 的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有 的转换都在小于 8ms 的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。在 主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动 切换到主电源。
当 STS 感应的负载电流超过预先设定的过流值时，表示有冲击电流或者过载，这 时即使主电源电压超出正常的电压范围，STS 也不发生转换。在负载电流恢复到 正常值时，过流抑制模式自动复位，STS 恢复到正常的工作模式。
学海无涯
STS 静态转换开关工作原理
静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关， 可 以实现不同输入电源之间的不间断切换， 为单电源负载提供双母线供电如： ＊ 非并联ＵＰＳ系统的 n+1 冗余 ＊ 不同容量ＵＰＳ系统的 n+1 冗余 ＊ 不同型号ＵＰＳ系统的 n+1 冗余
在备用电源电压处于正常的电压范围内，且备用电源与主电源间的相位差处于允 许的范围内。STS 可以手动地在两路电源之间进行切换。
为了保证负载电源供给不中断，在负载连接的电源中断时，STS 将自动在 8ms 内 转换到另一路电源。紧急转换优先任何转换或者抑制。
为 了确保正确运行，STS 不停地监视 SCR 的状态。在供给负载电源的 SCR 发生 短路时，STS 将自动告警提示，并迅速打开另一路电源的隔离开关。在另一路 SCR 发生短路时，STS 自动告警提示，并迅速打开这一路电源的隔离开关。在有 SCR 开路时，STS 将自动告警，切换打开先前的隔离开关。所有的开路和短 路告警 都将被锁定，要求系统进行维修并复位到原先的正常工作状态。
STS与ATS
STS静态切换开关(STS静态转换开关)为电源二选一自动切换系统，正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
确保用电设备不断电，从而能够正常工作。
STS静态切换开关主要由智能控制板,高速可控硅,断路器构成.其标准切换时间为≤8ms,不会造成IT类负载断电。
既对负载可靠供电,同时又能保证STS在不同相切换时的安全性。
STS静态转换开关（STS静态转换开关）采用先断后通（Break before Make）的切换方式，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电，如：- 非并联UPS系统的n+1冗余- 不同容量UPS系统的n+1冗余- 不同型号UPS系统的n+1冗余◇保护功能：■超载保护(选件):当负载超过设备负载的150%时设备将自动关断输出并报警,10秒后自动再次开启;■高低压保护功能:当输入交流低压,超压时,设备会自动转向另一路电源;■智慧检测:当任一时刻,某一路市电断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险;◇智能报警功能：■当市电断电时,设备会自动启动报警,90秒后自动消音;■当市电超限时,设备也会自动报警,90秒后自动消音;◇手动切换功能:■两路电源正常时,可随意将负载转向另一路电源供电;■当某路市电断电或超限时,设备会自动锁闭手动、自动切换；◇自动定时切换功能（选件）：可设定单路供电时间，自动切换到另一电源供电，确保两路电源供电之老化程度。
二、技术性能指标:输入电压：220±15% / 380±15%;输出电压：220±15% / 380±15%;工作频率：50Hz/60Hz断电切换时间：≤8ms;切换方式：自动/手动先断后合切换要求：同步/异步均可切换负载峰值因数：4：1效率：≥98%冷却方式：风冷最高温升：＜60 0C;允许工作温度：0-400C相对湿度：20 –90 % （不凝露）安装高度：<1000 米海拔高度外形：机架式/壁挂式/柜式使用场所：用在重要的供电环境中，如各类计算机系统的供电；各类的建筑工作供电和消防供电；医院、宾馆、商场、高速公路、隧道、地铁、轻轨、民用机场、电力系统等重要的用电环境中。
STS静态切换开关
STS静态切换开关
静态切换开关，包括它的工作原理和用途等相关内容
静态切换开关（Static Switch，STS）是一种具有低延迟、高可用性
和可扩展性的网络切换技术，它能够控制数据流的集中控制和转发。
STS
通常用于需要及时响应和迅速反应的应用程序中，例如视频会议、在线教
育和多媒体流媒体等。
STS静态切换开关的结构包括一个“外壳”和一块内部的控制板。
外
壳是一种紧凑的机械结构，控制板封装了切换器控制模块和数据交换模块，通过控制面板上的开关可以控制切换开关的操作。
STS静态切换开关通常
包括两个网络端口，一个“源”端口和一个“目标”端口，以及一个用于
管理的端口。
STS静态切换开关可以根据用户需要通过控制端口来控制其操作，允
许用户在源和目标之间进行持续的网络连接，以确保不间断的数据传输。
此外，用户也可以设置STS静态切换开关的阈值，以便当一些端口出现故
障时，能够自动将网络切换到另一个端口上。
STS静态切换开关工作原理以及在空管供电系统中的应用 吴可
STS静态切换开关工作原理以及在空管供电系统中的应用吴可发表时间：2019-06-03T11:45:25.100Z 来源：《电力设备》2019年第2期作者：吴可[导读] 摘要：近年来随着航班量的不断增长，民航空管系统快速发展，空管设备数量逐年增长。
（中国民用航空西南地区空中交通管理局四川成都 610202）摘要：近年来随着航班量的不断增长，民航空管系统快速发展，空管设备数量逐年增长。
而空管设备机房内的各类通导、气象设备承担着向管制员提供指挥航班起降和飞行的各类雷达、传输、气象数据及信息，此类设备可瞬间供电中断时间小于20ms。
为保障管制席位和空管设备的不间断运行，提升单电源设备供电的冗余可靠性，静态切换开关（Static Transfer Switch，STS）在空管供电系统中的重要性不言而喻。
本文首先对STS的工作原理进行阐述，重点介绍其器件SCR原理、输入电源切换、互锁机制等，接着结合民航西南空管局航管小区的供配电配置对STS静态转换开关在空管供电系统中的应用进行详述。
关键词：静态转换开关；工作原理；应用1 引言静态转换开关（Static Transfer Switch，STS）是指在两路电源供电系统之间切换的开关电子设备，主要用于两路电源供电切换，为电源二选一自动切换系统。
STS在两路交流电源构成的双总线供电系统中承担着检测、切换的核心任务。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动并迅速切换到备用电源，主电源恢复正常后，负载自动切换回主电源[1]。
通常情况下，静态转换开关可在小于8ms的时间内将电源自动切换到一个稳定的备用电源，不会造成IT类负载断电。
即使在极端条件下，如180度的相位差，STS的检测和自动切换时间要比许多其它开关的速度快10倍。
所以STS既对负载可靠供电，同时又能保证在不同相切换时的安全性。
STS采用先断后通（Break before Make）的切换方式，一路电源出现故障，STS可以继续由另一路可用电源向设备供电。
STS静态切换开关
STS静态切换开关在传统的电力系统中，当电力供应中断或出现故障时，会出现供电中断的情况，这会对关键的设备和系统造成严重影响。
为了解决这个问题，引入了STS静态切换开关，它可以在电力供应中断时迅速切换到备用电源上，以保证系统的连续供电。
STS静态切换开关通过监控电力供应的状态，来实现电源的自动切换。
当电源正常供电时，STS将主电源连接到负载上，同时将备用电源与负载隔离。
而当主电源故障或中断时，STS会立即切换到备用电源上，以保证负载的连续供电。
切换的过程非常快速，通常在几毫秒之内完成，对于关键的设备和系统来说，这几毫秒的切换时间是可以接受的。
首先是电源输入模块，用于接收主电源和备用电源的输入。
主电源和备用电源可以分别来自不同的电网或独立的电源设备。
输入模块会对电源的电压、频率、相序等进行监测，以确保电源输入的稳定性和一致性。
接下来是双重静态开关，用于实现主电源与备用电源之间的切换。
双重静态开关包括两个独立的开关，一个连接主电源，另一个连接备用电源。
当主电源正常供电时，主开关处于导通状态，备用开关处于断开状态；而当主电源故障或中断时，主开关会自动断开，备用开关则会闭合，实现供电的切换。
监控控制模块是整个STS系统的核心部分，它负责监测电源输入状态，判断主电源是否正常，并控制双重静态开关的切换。
监控控制模块可以通过多种方式进行监测，包括电流变压器、电压变压器、频率变压器等。
一旦监测到主电源故障，监控控制模块会立即触发切换过程，并确保备用电源的合理使用。
最后是负载输出模块，用于将电源的输出连接到负载上。
负载输出模块可以根据实际需求进行扩展，可以连接多个负载，并提供多个输出通道。
它也可以根据负载的要求提供不同的电源电压和频率。
STS静态切换开关具有很多优点。
首先，它可以实现电源的快速切换，确保负载的连续供电，避免因电源中断而造成的设备和系统故障。
其次，它可以实现不间断的供电，而不需要使用UPS等大型设备，减少了电力系统的复杂性和成本。
sts开关工作原理
sts开关工作原理STS开关是断路器之间、断路器与母线之间以及断路器间段电缆的切换开关，它具有两个母线侧接点和两个次级侧接点，主要用于电力系统的备份供电和维护操作。
本文将详细介绍STS开关的工作原理。
首先，STS开关一般由机械部分和电气部分两部分组成。
机械部分主要包括齿轮、传动机构、转位杆等，负责实现开关的切换动作。
电气部分主要由机械接点、触头、过渡电阻等组成，负责实现切换动作时电路的连接和断开。
在正常工作状态下，STS开关的齿轮通过传动机构与转位杆相连。
当外界故障或维护需要时，通过操作装置给STS开关发送信号，切换动作开始。
首先，机械部分会将齿轮转动到特定位置，将机械接点与触头连接，实现电路的连接或断开。
同时，过渡电阻会在连接或断开的瞬间扮演过渡作用，防止因电流突变而引起的电弧或电击。
STS开关的两个母线侧接点分别与两个母线相连，而次级侧接点分别与备份电源和负载相连。
在正常工作状态下，STS开关的两个母线侧接点与次级侧接点分别处于断开状态，负载通过主路线供电。
当主路线发生故障，无法继续供电时，STS开关会自动切换至备份路线，将负载与备份电源连接。
同时，STS开关会断开故障路线，确保供电的连续性和可靠性。
STS开关具有自动和手动两种切换模式。
在自动模式下，STS开关能够根据事前设定的参数和逻辑进行自动切换操作，实现备份供电。
在手动模式下，STS开关可以由操作人员通过操作装置进行切换。
手动模式通常用于维护操作或特殊情况下的切换。
需要注意的是，STS开关在切换过程中可能会产生瞬时电弧，并伴有电压和电流的突变。
因此，STS开关必须具备良好的抗干扰能力和电弧灭弧能力，以保证切换过程的安全性和可靠性。
此外，STS开关还要具备可靠的接触材料和连接技术，以提高开关的寿命和稳定性。
总结起来，STS开关的工作原理是通过机械和电气部分的协同工作，实现电路的切换和连接。
在正常工作状态下，STS开关将负载与主路线相连；在主路线故障时，STS开关会自动切换至备份路线，确保负载的继续供电。
STS快速自动切换开关
STS快速自动切换开关STS静态切换开关一、产品简介：STS静态切换开关(Static Transfer Switch)为电源二选一自动切换系统，正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
STS静态转换开关（Static Transfer Switch）采用先断后通（Break before Make）的切换方式，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电，如：- 非并联UPS系统的n+1冗余- 不同容量UPS系统的n+1冗余- 不同型号UPS系统的n+1冗余◇保护功能：■超载保护(选件):当负载超过设备负载的150%时设备将自动关断输出并报警,10秒后自动再次开启;■高低压保护功能:当输入交流低压,超压时,设备会自动转向另一路电源;■智慧检测:当任一时刻,某一路市电断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险;◇智能报警功能：■当市电断电时,设备会自动启动报警,90秒后自动消音;■当市电超限时,设备也会自动报警,90秒后自动消音;◇手动切换功能:■两路电源正常时,可随意将负载转向另一路电源供电;■当某路市电断电或超限时,设备会自动锁闭手动、自动切换；◇自动定时切换功能（选件）：可设定单路供电时间，自动切换到另一电源供电，确保两路电源供电之老化程度。
二、技术性能指标:输入电压：220±15% / 380±15%;输出电压：220±15% / 380±15%;工作频率：50Hz/60Hz断电切换时间：≤8ms;切换方式：自动/手动先断后合切换要求：同步/异步均可切换负载峰值因数：4：1效率：≧98%冷却方式：风冷最高温升：＜600C;允许工作温度：0-400C相对湿度：20 – 90 % （不凝露）安装高度：<1000 米海拔高度外形：机架式/壁挂式/柜式技术性能指标:STS静态切换开关(Static Transfer Switch)为电源二选一自动切换系统，正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
ATS和STS静态转换开关
负载峰值因数： 4：1
效率： ≥98%
冷却方式： 风冷
最高温升： ＜60 0C;
允许工作温度： 0-400C
相对湿度： 20 – 90 % （不凝露）
安装高度： <1000 米海拔高度
外形： 机架式/壁挂式/柜式
ATS工作原理的概述
■超载保护(选件):当负载超过设备负载的150%时设备将自动关断输出并报警,10秒后自动再次开启;
■高低压保护功能:当输入交流低压,超压时,设备会自动转向另一路电源;
■智慧检测:当任一时刻,某一路市电断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险;
◇自动定时切换功能（选件）：可设定单路供电时间，自动切换到另一电源供电，确保两路电源供电之老化程度。
二、技术性能指标:
输入电压： 220±15% / 380±15%;
输出电压： 220±15% / 380±15%;
工作频率： 50Hz/60Hz
断电切换时间： ≤8ms;
切换方式： 自动/手动 先断后合
◇智能报警功能：
■当市电断电时,设备会自动启动报警,90秒后自动消音;
■当市电超限时,设备也会自动报警,90秒后自动消音;
◇手动切换功能:
■两路电源正常时,可随意将负载转向另一路电源供电;
■当某路市电断电或超限时,设备会自动锁闭手动、自动切换；
STS静态转换开关（STS静态转换开关）采用先断后通（Break before Make）的切换方式，可以实现不同输入电源之间的不间断切换， 为单电源负载提供双母线供电，如：
- 非并联UPS系统的n+1冗余
STS静态转换开关工作原理
S T S静态转换开关工作原理GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-STS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
其内部结构如图所示。
STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。
两路交流电源的幅度、频率和相位差应控制在一定的范围内。
STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。
STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。
只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。
STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。
进行手动转换时可保证输出不间断。
STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
STS静态电源转换开关-产品介绍及说明书
STS 静态电源切换装置产品说明书
一、产品介绍:
STS 静态转换开关（Static Transfer Switch）为电源二选一自动切换系统，正常工作状态下，在主电源处于正常的电压 范围内，负载一直连接于主电源。在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换 到主电源。 STS 静态转换开关（Static Transfer Switch）采用先断后通（Break before Make）的切换方式，可以实 现不同输入电源之间的不间断切换，为单电源负载提供双母线供电，如： 非并联 UPS 系统的 n+1 冗余、 不同容量 UPS 系统的 n+1 冗余、 不同型号 UPS 系统的 n+1 冗余、 不同市电的冗余、 市电与发电机的冗余。
电。 3） 当 UPS1 正常 UPS2 故障时，热备份将由 UPS1 供电，指示灯 UPS1 为亮，UPS2 为灭，OUTPUT
为亮，故障为亮，有报警声。 4） 当 UPS2 正常 UPS1 故障时，热备份将由 UPS2 供电，指示灯 UPS1 为灭，UPS2 为亮，OUTPUT
为亮，故障为亮，有报警声。 5） 当负载超出设定值，静态开关将封闭，此时 STS 无输出。 6） 当 STS 有一路输入不正常时，STS 以每秒一次报警，90 秒后会自动消音，两路市电都正常 STS 自
STS设备的原理和日常维护
STS设备的原理和日常维护摘要：静态切换开关STS（Static Transfer Switch）在电子设备供电系统中的起着非常重要的作用，本文首先对STS的工作原理进行阐述，再对其日常维护保养进行介绍。
关键词：静态转换开关；原理；维护1引言静态转换开关STS（Static Transfer Switch）为电源二选一自动切换系统，正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载目动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
STS静态转换开关（Static Transfer Switch)采用先断后通（Break before Make)的切换方式，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电。
通常情况下，静态转换开关可在小于8ms的时间内将电源自动切换到一个稳定的备用电源，不会造成IT类负载断电。
所以STS既对负载可靠供电，同时又能保证在不同相切换时的安全性。
因其快速负载切换的特性，STS应用于计算机中心，互联网数据中心、电信、金融数据中心及工业过程控制中心等，利用快速的负载切换功能保证设备能够在主电源发生故障时保障不间断运行，给设备提供稳定的、高质量的交流供电。
2STS组成及工作原理2.1 STS组成STS的主回路主要由输入开关、输出开关、旁路维修开关以及由可控硅（SCR）构成的静态切换开关组成。
STS的核心电子器件是可控硅（SCR），下面介绍一下可控硅的工作原理，。
2.2 可控硅（SCR）的工作原理在晶闸管的阳极与阴极之间加反向电压时，有两个PN结处于反向偏置，在阳极与阴极之间加正向电压时，中间的那个PN结处于反向偏置，所以，晶闸管都不会到导通（称为阻断）。
A—接电源正极K—接电源负极 (1)G不加电压（ＵGK＝0）这时晶闸管相当由三个PN结串接,其中一只反接, 因而不导通。
(2) G加上适当电压(ＵGK＞0)，则产生正反馈。
sts双电源静态切换开关工作原理
一、概述STS双电源静态切换开关是一种用于电力系统中的重要设备，其作用是在主电源故障时自动切换到备用电源，以确保电力系统的持续供电。
本文将详细介绍STS双电源静态切换开关的工作原理。
二、STS双电源静态切换开关的组成1. 主电源输入端：主电源输入端连接主电源引线，接收主电源供电。
2. 备用电源输入端：备用电源输入端连接备用电源引线，接收备用电源供电。
3. 输出端：输出端连接电力系统的负载，输出电力给负载设备。
4. 控制电路：控制电路通过传感器监测主电源和备用电源的状态，实现自动切换功能。
5. 机械传动装置：机械传动装置用于实现在主电源故障时的切换动作。
三、STS双电源静态切换开关的工作原理1. 初始状态：当主备电源同时正常供电时，STS双电源静态切换开关处于初始状态，主电源供电给负载设备，备用电源处于待机状态。
2. 主电源故障检测：当主电源发生故障（如电压异常、频率异常等），控制电路会即时检测到，并发出信号。
3. 控制动作：控制电路接收到主电源故障信号后，通过机械传动装置，使备用电源输入端与输出端连接，同时切断主电源输入端与输出端的连接。
4. 备用电源供电：一旦切换完成，备用电源会立即开始供电给负载设备，以保证电力系统的持续供电。
5. 主电源恢复：当主电源故障恢复时，控制电路会检测到主电源正常恢复的信号，并触发切换动作。
6. 切换回主电源：控制电路通过机械传动装置，将主电源输入端与输出端连接，同时切断备用电源输入端与输出端的连接，完成切换回主电源的过程。
四、STS双电源静态切换开关的特点1. 快速切换：STS双电源静态切换开关能在毫秒级别内实现主备电源之间的切换，确保电力系统的稳定供电。
2. 自动化控制：控制电路能够实时监测电源状态，并自动触发切换动作，减少人工干预。
3. 安全可靠：STS双电源静态切换开关采用机械传动装置实现切换动作，其结构简单、稳定可靠。
4. 适用广泛：STS双电源静态切换开关可广泛应用于发电机组、UPS、变电站等电力系统中，提供可靠的电源切换保护。
STS静态转换开关工作原理
STS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
其内部结构如图所示。
STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。
两路交流电源的幅度、频率和相位差应控制在一定的范围内。
STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。
STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。
只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。
STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。
进行手动转换时可保证输出不间断。
STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
当STS感应的负载电流超过预先设定的过流值时，表示有冲击电流或者过载，这时即使主电源电压超出正常的电压范围，STS也不发生转换。
STS静态转换开关工作原理
STS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
其内部结构如图所示。
STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。
两路交流电源的幅度、频率和相位差应控制在一定的范围内。
STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。
STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。
只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。
STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。
进行手动转换时可保证输出不间断。
STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
当STS感应的负载电流超过预先设定的过流值时，表示有冲击电流或者过载，这时即使主电源电压超出正常的电压范围，STS也不发生转换。
STS静态转换开关产品描述及技术参数
STS静态转换开关产品描述及技术参数一、产品描述静态转换开关（Static Transfer Switch）可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换 转换时间转换时间典型值1,8 ms/每相最大. 5 ms相单独转换模式三相同时转换模式转化瞬间 源于源之间没有环流有序的转换 按照顺序，每相在电流过零点的时候发生转换自动和手动转换 ✧转换由内部逻辑或外部命令控制。
✧自动转换发生在被选择的源超出其允许精度范围的时候。
✧手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
二、技术参数APOTRANS 25-63AAPOTRANS 125－1000A一、Piller APOTRANS AT系列转换开关原理框图1. Piller APOTRANS AT系列25A～63A2. Piller APOTRANS AT系列125A～1600A二、Piller APOTRANS AT系列转换开关工作方式Piller APOTRANS 静态转换开关采用最新的电源技术和先进的数字控制，为用户提供最佳解决方案。
该系统可实现两个相同的电源之间或不同的电源（如不同型号、品牌的UPS）之间的不间断转换。
两路输入电源中的一路通过静态开关与负载连接，当这路发生故障时就会自动切换到另外一路输入电源。
静态开关SS1和SS2通过Q1、Q2、Q3三个手动开关和负载并联，另外，两路输入电源与负载的连接是通过两个维修旁路开关。
正常工作方式下，Q1、Q2、Q3闭合，Q4、Q5断开。
预设定的输入电源通过可控硅开关和负载连接，若该路输入发生故障或输入电压无法满足要求时，系统会自动切换到另外一路输入电源。
系统要恢复到预设定的输入电源，将取决于用户对系统的设置。
在特定条件下的自动切换，可通过操作面板上的控制键或外部信号实现手动转换。
STS原理
STS静态转换开关工作原理
【关闭】
静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：
＊非并联ＵＰＳ系统的n+1冗余
＊不同容量ＵＰＳ系统的n+1冗余
＊不同型号ＵＰＳ系统的n+1冗余
功能
两个独立输入源之间的快速转换
转换时间: 典型值8 ms/每相相单独转换模式
转换时间: 最大5 ms 三相同时转换模式
转化瞬间:源于源之间没有环流
有序的转换:按照顺序，每相在电流过零点的时候发生转换
自动和手动转换
转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
STS静态转换开关工作原理
S T S静态转换开关工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】STS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
其内部结构如图所示。
STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。
两路交流电源的幅度、频率和相位差应控制在一定的范围内。
STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。
STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。
只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。
STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。
进行手动转换时可保证输出不间断。
STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
STS静态切换开关
STS静态切换开关1、静态切换开关(Static Transfer Switch)产品特点本产品主要由自能控制板,高速可控硅,断路器构成.其标准切换时间为≤8ms,即对负载可靠供电,同时又能保证STS在不同相切换时的安全性,同时本产品还具有以下功能.⑴保护功能更加完善:■超载保护(选件):当负载超过设备负载的150%时设备将自动关断输出并报警,10秒后自动再次开启; ■高低压保护功能:当输入交流低压,超压时,设备会自动转向另一路电源;■智慧检测:当任一时刻,某一路市电断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险;⑵智能报警功能:■当市电断电时,设备会自动启动报警,90秒后自动消音;■当市电超限时,设备也会自动报警,90秒后自动消音;⑶手动切换功能:■两路电源正常时,可随意将负载转向另一路电源供电;■当某路市电断电或超限时,设备会自动锁闭手动、自动切换；⑷自动切换功能（选件）：可设定单路供电时间，自动切换到另一电源供电，确保两路电源供电之老化程度。
二、技术性能指标:STS为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电，第二路故障后STS自动切换到第一路给负载供电。
HPS-11XX壁挂式STS静态转换开关（Static TransferSwitch）为电源二选一自动切换系统，正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
STS静态转换开关（Static Transfer Switch）采用先断后通（Break before Make）的切换方式，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电，如：非并联UPS系统的n+1冗余、不同容量UPS系统的n+1冗余、不同型号UPS系统的n+1冗余、不同市电的冗余、市电与发电机的冗余。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S T S静态转换开关工作
原理
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
STS静态转换开关工作原理
静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：
＊非并联ＵＰＳ系统的n+1冗余
＊不同容量ＵＰＳ系统的n+1冗余
＊不同型号ＵＰＳ系统的n+1冗余
功能
两个独立输入源之间的快速转换
转换时间 : 典型值 8 ms/每相相单独转换模式
转换时间 : 最大5 ms 三相同时转换模式
转化瞬间:源于源之间没有环流
有序的转换:按照顺序，每相在电流过零点的时候发生转换
自动和手动转换
转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
其内部结构如图所示。
STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。
两路交流电源的幅度、频率和相位差应控制在一定的范围内。
STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。
STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。
只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。
STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。
进行手动转换时可保证输出不间断。
STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
当STS感应的负载电流超过预先设定的过流值时，表示有冲击电流或者过载，这时即使主电源电压超出正常的电压范围，STS也不发生转换。
在负载电流恢复到正常值时，过流抑制模式自动复位，STS恢复到正常的工作模式。
在备用电源电压处于正常的电压范围内，且备用电源与主电源间的相位差处于允许的范围内。
STS可以手动地在两路电源之间进行切换。
为了保证负载电源供给不中断，在负载连接的电源中断时，STS将自动在8ms内转换到另一路电源。
紧急转换优先任何转换或者抑制。
为了确保正确运行，STS不停地监视SCR的状态。
在供给负载电源的SCR发生短路时，STS将自动告警提示，并迅速打开另一路电源的隔离开关。
在另一路 SCR发生短路时，STS自动告警提示，并迅速打开这一路电源的隔离开关。
在有SCR开路时，STS将自动告警，切换打开先前的隔离开关。
所有的开路和短路告警都将被锁定，要求系统进行维修并复位到原先的正常工作状态。
STS装有互锁的维修旁路开关，STS可以通过旁路开关不间断地切换到任一路输入电源，以便于用于维修。
在维修时，STS的输入、输出和旁路的电源接线端子都应被隔离，以便在系统处于旁路时，安全维护STS内的任何组件。
