焊接工艺规程过程卡
焊接工艺规程
结构焊接工艺1目的为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平。
2适用范围适用于产品结构焊接工序。
3依据JB/T 6753 493《电工设备的设备构体公差焊接结构的一般公差》JB/T9185-1999《钨极惰性气体保护焊工艺方法》4定义3. 1工艺守则是对我公司标准化领域中需要协调统一的技术事项所制定的标准。
3. 2对企业而言，企业标准时对企业标准化领域中需要协调统一的技术事项所制定的标准，企业技术标准的形式可以是标准、规范、守则、操作卡、作业指导书等。
5职责4. 1工艺部门负责本工艺守则的制定、修订及推行。
4.2钣金车间焊接班组员工负责本工艺守则的实施。
6焊接接头的基本形式（图1）7手工电弧焊图17. 1焊接设备电焊机（交、直流）、榔头、扁铲、防护用品、E4303系列焊条、电磨工具等。
7. 2工艺参数7. 2. 1焊接参数：表1表1焊缝焊接厚度焊条直径焊接电流A备注1.5 〜2.0 2.555 〜602.5 〜3.5 3.290 〜1204〜5 3.2100〜1307. 2. 2电弧电压电弧电压主要影响焊缝宽度，电弧电压越高，焊缝就越宽，焊缝厚度和余高减少，飞溅增加，焊缝成形不易控制。
电弧电压的大小主要取决于电弧长度，电弧长，电弧电压就高；电弧短，电弧电压就低。
焊接电弧有长弧与短弧之分，当电弧长度是焊条直径的0.5〜1.0倍时，称为短弧；当电弧长度大于焊条直径时，称为长弧。
一般在焊接过程中，希望电弧长度始终保持一致且尽量使用短弧焊接。
7. 2. 3焊接电弧长度根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3〜4mm碱性焊条一般为2〜3mm为宜。
7 . 2. 4焊接速度焊接速度主要取决于焊条的熔化速度和所要求的焊缝尺寸、装配间隙和焊接位置等。
当焊接速度太慢时，焊缝高而宽，外形不整齐，易产生焊瘤等缺陷；当焊接速度太快时，焊缝窄而低，易产生未焊透等缺陷。
在实际操作中，焊工应要把具体情况灵活掌握，以确保焊缝质量和外观尺寸满足要求。
焊接工艺卡
焊接位置：全方位焊条角度：随位置变化而变化
焊工分布：对称焊接接头重叠：10 mm～15 mm
焊接方式：短弧焊接打底面形状：微凹
摆动方向：横向微动接头分布：尽量避免过多重复
层间厚度：≤3 mm焊接完成后氩气延时10s左右。
焊接工艺卡
表A.2小直径高压合金钢管（横焊）
焊接方法
钨极氩弧焊打底电焊盖面
焊接规程7焊接工艺卡
表A.1小直径碳钢疏水管（吊焊）
焊接方法
钨极氩弧焊手工电焊盖面
母材
钢号：20g（δ=3.5 mm～6.0 mm）
坡口形式
焊前准备
1.焊丝清理干净
2.坡口及两侧各为10 mm～15 mm的内外壁彻底清理
3.坡口角度及装配尺寸见左图
4.错口值≤10%δ且≤1 mm
5.工作环境及工作位置良好
层间厚度：≤3 mm焊缝收尾：回焊将弧坑填满
母材
钢号：12Cr1MoV（δ=3 mm～6 mm）
坡口形式
焊前准备
1.焊丝清理干净
2.坡口及两侧各为10 mm～15 mm的内外壁彻底清理
3.坡口角度及装配尺寸见左图
4.错口值≤10%δ且≤1 mm
5.工作环境及工作位置良好
6.不允许强行对口
焊接材料
焊丝TIG-R31（φ2.4）焊条R317（直径3.2）
3.坡口角度及装配尺寸见左图
4.错口值≤10%δ且≤1 mm
5.工作环境及工作位置良好
6.不允许强行对口
焊接材料
钨极氩弧焊（打底）：TIG—R31（ψ2.4）
手工电弧焊（填充及盖面）：R317（ψ3.2或ψ4）
预热制度
预热温度：250℃～350℃
焊后处理
焊接工艺卡模板
mm
/
检验
序号
本厂
监检单位
第三方或用户
20（接管）
Φ108×6
3
E
焊缝
金属
焊条：J507
厚度mm
/
5
E
焊接位置
——
层
道
焊接
方法
填充材料
焊接电流
电弧电压
(V)
焊接速度( cm/min)
线能量
（kJ/cm）
施焊技术
焊条电弧焊
牌号
直径(mm)
极性
电流（A）
预热温度（℃）
室温
定位焊
SMAW
J507
Φ4.0
直径(mm)
极性
电流（A）
预热温度（℃）
室温
定位焊
GTAW
ER50-6
Φ2.4
直流正接
80～120
12～14
14～16
层间温度（℃）
≤250
1
1
GTAW
ER50-6
Φ2.4
直流正接
80～120
12～14
14～16
≤7.2
焊后热处理
——
2-3
1
SMAW
J507
Φ4.0
直流反接
160～180
22～24
14～18
直流反接
160～180
22～24
14～18
层间温度（℃）
≤250
1～3
1
SMAW
J507
Φ4.0
直流反接
160～180
22～24
14～18
≤18.5
焊后热处理
——
4～8
焊接工艺规程
执行标准: JB/T4730-2005
操作技术要求
1.焊前坡口两侧需要清理油锈、污物并露出金属光泽；可用砂轮或钢丝刷；
2、焊丝焊前要除去油锈,焊条焊前经350～400℃/ 2h烘干；
3.焊接用直道或摆动焊方法；
4、焊后要求进行外观检查,不许存在咬边、气孔、弧坑等超标缺陷；
类别号
组别号
型号或牌号
规格（mm）
焊丝焊剂分类:
E5015（J507）
φ3.2φ4.0φ5.0
熔化性填塞:
其它
电特性:
焊层
焊接方法
填充金属
电流
电压范围
(V)
焊接速度
（m/h）
型号或牌号
规格mm
种类和极性
范围（A）
1
111
E5015（J507）
φ4.0
直流反接
150～180
23～26
—
—
—
钨极类型和尺寸
母材
类别号
组别号
型号或牌号
母材厚度范围
管子直径范围
适合焊缝厚度范围
母材1
1
1
Q245R
1.5～12mm
全部
≤12mm
母材2
1
1
Q245R
1.5～12 mm
全部
≤12mm
母材3
填充金属:
焊剂牌号:
类别号
组别号
型号或牌号
规格（mm）
焊丝焊剂分类:
E5015（J507）
φ3.2φ4.0φ5.0
熔化性填塞:
2、焊丝焊前要除去油锈,焊条焊前经350～400℃/ 2h烘干；
3.焊接用直道或摆动焊方法；
焊接工艺规范及操作规程
焊接工艺规范及操作规程1焊接通用工艺1 范围本守则规定焊接加工的工艺规则,适用于本公司焊接加工。
2 焊工2.1焊工必须经过考试并取得合格证后,方可上岗。
焊工考试按照JG/T5080.2进行。
2.2 焊工必须严格遵守焊接工艺规程,严禁自由施焊及在焊道外的母材上引弧。
3 焊前准备3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。
3.2 焊接工作尽可能在室内进行,当工件表面潮湿或暴露于雨雪条件下,不得进行焊接作业。
3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。
低氢焊条在施焊前必须进行烘干,烘干温度为350～400℃,时间1～2h。
一般在常温下超过4h即重新烘干。
酸性焊条一般可不烘干,但焊接重要结构时经150～200℃烘干1～2h。
3.4焊材的选用3.4.1钢材和焊条的选配3.4.2 焊丝、焊剂的选配3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时,施焊前一般应进行预热至100～150℃,预热区应在焊缝两侧,每侧宽度不应小于焊件厚度的两倍且不小于100mm。
3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质,重要部位还要求打磨光洁。
4 焊接4.1根据具体情况选用合理的焊接参数进行焊接,不允许超大电流焊接。
4.2 多层焊时,前一层焊道表面必须进行清理,检查、修整,如发现有影响焊接质量的缺陷,必须修整清除后再焊。
4.3 焊后处理4.3.1 焊接结束,焊工应清理焊道表面的熔渣飞溅物,检查焊缝外形尺寸及外观质量。
公司规定要敲钢印的部位打上焊工钢印。
4.3.2 焊缝缺陷超标允许返修,但返修次数不超过两次。
4.3.3 焊缝出现裂纹时,焊工不得擅自处理,应及时的报告技术人员,查清原因,订出修补措施方可处理。
4.3.4 对于一些封闭型结构,多焊缝、长焊缝的构件,焊后应进行锤击、振动等方法消除残余应力,产品技术条件中要求热处理的,应采用热处理消除应力。
5各种焊接方法规范5.1 手工电弧焊5.1.1 有焊接工艺的按焊接工艺规定操作。

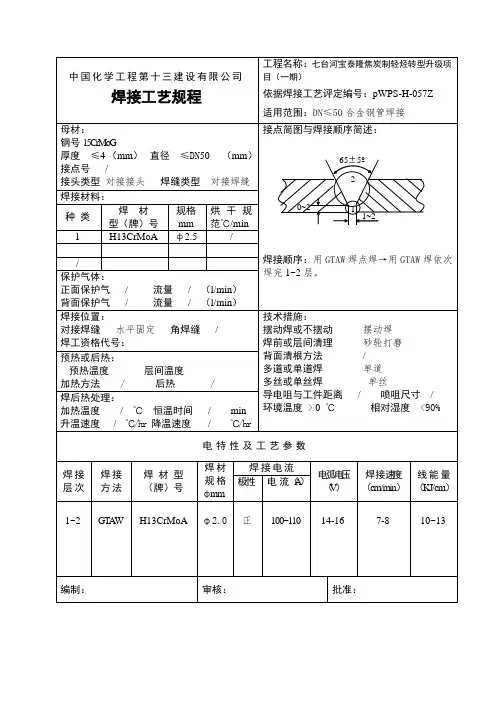

焊接工艺规程
65±5º
接头类型 对接接头 焊缝类型 对接焊缝
2
焊接材料：
种类
焊材 型（牌）号
1
H08Mn2SiA
规格
mm ф2.5
烘干规 范℃/min
/
0~2
1
1~2
/
保护气体：
正面保护气 / 背面保护气 /
流量 / （l/min） 流量 / （l/min）
焊接位置：
对接焊缝 水平固定 角焊缝 / 焊工资格代号：
预热或后热：
预热温度 加热方法
/ ℃ 层间温度 / ℃
/
后热
/
焊后热处理：
加热温度 / ℃ 恒温时间 / 升温速度 / ℃/hr 降温速度 /
min ℃/hr
2
0~2
1
2~3
焊接顺序：用 GTAW 焊点焊→用 GTAW 焊封底 焊→用 SMAW 焊依次焊完 2~n 层。（n ≤4）
技术措施： 摆动焊或不摆动 焊前或层间清理 背面清根方法 多道或单道焊 多丝或单丝焊 导电咀与工件距离 环境温度 > 0 ℃
焊接 焊接 层次 方法
焊材型 （牌）号
焊材 规格 φmm
焊接电流 极性 电 流（A）
电 弧 电压 （V）
焊接速度 线 能 量 （cm/min） （KJ/cm）
1 GTAW 2~3 SMAW
ER50-6 J427
φ2.5 正 φ3.2 反
85~95 95~125
18~20 20~25
8~12 12~16
流量 / （l/min） 流量 / （l/min）
焊接位置： 对接焊缝 水平固定 角焊缝 / 焊工资格代号：
技术措施： 摆动焊或不摆动 焊前或层间清理
焊接工艺规程的编制
• 在生产过程中产品由原材料或半成品经过毛坯 制造、机械加工、装配焊接、涂装包装等加工所 通过的路线叫做工艺路线或工艺流程，它实际上 是产品制造过程中各种加工工序的顺序和总和。
焊接工艺规程的编制
焊接工艺规程的编制
• 编制工艺规程是生产中的一项技术措 施，它是根据产品的技术要求和工厂的生 产条件，以科学理论为指导．结合生产实 际所拟定的加工程序和加工方法。
• 工艺规程的作用： • 1．工艺规程是指导生产的主要技术文件 • 2．工艺规程是生产组织和生产管理的基
本依据 • 3．工艺规程是设计新厂或扩建、改建旧
焊接工艺规程的编制
三、工艺规程的主要内容
• 1．工艺过程卡 • 将产品工艺路线的全部内容，按照一定
格式写成的文件即工艺过程卡。 • 2．加工工序卡 • 除填写工艺过程卡的内容外，尚须填写操
作方法、步骤及工艺参数等。 • 3．绘制简图
焊接工艺规程的编制
三、编制工艺规程的步骤
• 焊接是整个过程中的核心工序，焊前准备 和焊后处理的各种工序都是围绕着获得符 合焊接质量要求的产品而做的工作。
• 2)分析研究生产纲领，并根据生产性质和类型 决定生产工艺的技术水平。
• 3)研究产品图样和技术要求，以掌握产品结构 特点，了解产品设计意图和质量要求。
• 4)掌握国内外同类产品生产现状和发展趋势。
焊接工艺规程的编制
• (2)工艺过程分析 • 主要是对产品结构特点及其技术要求进
行深入分析，探求产品(包括各零、部件)从 原材料到成品整个制造过程的工艺方法， 研究和解决加工制造中可能出现的技术难 题。
焊接工艺规程
焊接工艺规程( WPS )焊接工艺规程编号No：WPS-R03-111-01焊接工艺评定书编号No：RHP-009焊接方法：111自动化等级：手工技术标准：容规焊接接头形式（焊缝和坡口的具体尺寸见图纸）：焊接顺序：先用φ3.2焊条打底，在用φ4.0焊条焊1-2层，在用φ5.0焊满破口，背面清根，用φ5.0焊条盖面。
母材类别号组别号型号或牌号母材厚度范围管子直径范围适合焊缝厚度范围母材1 1 1 Q245R 1.5～12mm 全部≤12mm 母材2 1 1 Q245R 1.5～12 mm 全部≤12mm 母材3填充金属：焊剂牌号：类别号组别号型号或牌号规格（mm）焊丝焊剂分类：E5015（J507）φ3.2φ4.0φ5.0熔化性填塞：其它电特性：焊层焊接方法填充金属电流电压范围(V)焊接速度（m/h）型号或牌号规格mm 种类和极性范围（A）1 111 E5015（J507）φ3.2 直流反接110～130 22～25 —2 111 E5015（J507）φ4.0直流反接150～180 23～26 —3 111 E5015（J507）φ5.0直流反接200～230 24～274 111 E5015（J507）φ5.0直流反接200～230 24～27钨极类型和尺寸电流衰减时间磁控电流—气体：位置：气体百分比流量（L/min）坡口焊接位置1G正面保护气体角焊缝位置—背面保护气体焊接方向预热及后热：—喷嘴尺寸：—最小预热温度（℃）—焊前清理方法：钢丝刷最大层间温度（℃）—有无摆动：直道或少量摆动后热（℃/h ）—单丝或多丝：—焊后热处理温度（℃）保温时间（小时）冷却方式焊后无损检验方法：RT 执行标准：JB/T4730-2005操作技术要求1、焊前坡口两侧需要清理油锈、污物并露出金属光泽；可用砂轮或钢丝刷；2、焊丝焊前要除去油锈，焊条焊前经350～400℃/ 2h 烘干；3、焊接用直道或摆动焊方法；4、焊后要求进行外观检查，不许存在咬边、气孔、弧坑等超标缺陷；5、要求在焊态下进行100％RT射线检验。
焊接工艺过程及工序卡片模板
焊接工艺过程及工序卡片模板1. 简介本文档旨在提供焊接工艺过程及工序卡片模板，以便在焊接作业中记录和管理相关数据。
该模板可用于不同类型的焊接工艺，包括手工电弧焊、气体保护焊、焊接机器人等。
2. 工艺过程2.1 准备工作- 确定焊接工件的材料和尺寸。
- 准备焊接设备和材料，包括焊接机、电极、焊丝等。
- 清洁焊接表面以确保良好的焊接质量。
2.2 焊接操作- 调整焊接设备参数，如电流、电压等。
- 采用正确的焊接技术和操作方法，如垂直焊接、水平焊接等。
- 控制焊接速度和焊接温度，以避免焊接缺陷和变形。
2.3 检验及修正- 对焊接接头进行检验，包括外观检查和非破坏性检测。
- 如有缺陷或不合格部分，及时进行修正和补焊。
- 重新检验修正后的焊接接头，确保符合质量标准。
3. 工序卡片模板3.1 概述工序卡片用于记录和管理焊接过程中的关键信息。
以下是一个示例模板：3.1.1 任务信息- 焊接任务编号：- 焊接工件名称：- 焊接工件材料：- 焊接工艺规程编号：3.1.2 焊接参数- 电流：- 电压：- 焊接速度：- 焊接温度：3.1.3 操作步骤- 准备工作：- 焊接操作：- 检验及修正：3.1.4 检验记录- 外观检查结果：- 非破坏性检测结果：4. 结论本文提供了一个焊接工艺过程及工序卡片模板，帮助记录和管理焊接作业中的重要信息。
使用该模板可以提高焊接质量和效率，确保焊接接头符合质量标准。
根据具体工艺需要，可以对模板进行调整和完善。
焊接工艺规范及操作规程
焊接工艺规范及操作规程1．目的和适用范围1．1 本规范对本公司特殊过程――焊接过程进行控制，做到技术先进、经济合理、安全适用、确保质量。
1．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。
适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。
2．本规范引用如下标准：JGJ81－2002《建筑钢结构焊接技术规程》GB50205－2001《钢结构工程施工质量验收规范》GB50017－2003《钢结构设计规范》3．焊接通用规范3．1 焊接设备3．1．1 焊接设备的性能应满足选定工艺的要求。
3．1．2 焊接设备的选用：手工电弧焊选用ZX3－400型、BX1－500型焊机CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机埋弧自动焊选用ZD5（L）－1000型焊机3．2 焊接材料3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3．2．2 焊条应符合现行国家标准《碳钢焊条》（GB／T5117），《低合金钢焊条》（GB／T5118）的规定。
3．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。
3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／T5293）、《低合金钢埋弧焊用焊剂》（GB／T12470）的规定。
3．2．5 气体保护焊使用的CO2气体应符合国家的现行标准《焊接用二氧化碳》（HG／T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的CO2气体质量应符合该标准中优等品的要求，即其CO2含量（V／V）不得低于99.9%，水蒸气与乙醇总含量（m／m）不得高于0.005%，并不准检出液态水。
主梁焊接工艺
零件图号 零件名称
通用 主梁
共 22 页 第 8 页 其它规范 工时
工
序
电压 或 气压
电流 或 焊咀号
焊条,焊丝,电极 型号 直径
焊剂
允许布置在同一截面上，对接焊缝应互相错开
(２)翼缘板腹板的横向对接焊缝应与主梁内大筋板 焊缝错开 150mm，与小筋板焊缝错开 50mm (3)对接焊缝坡口形成见工艺附图４焊区清 理打磨，两侧 10-20 范围内应无锈水,油等污物。 (4)组对：点固 20(/50)钢板错位 e≤0.1δ 且≤2ｍｍ，拼接焊缝两端加合适的引熄弧焊 (５)焊接：正面采用自动埋弧焊(如开坡口应先用 焊条手工打底焊)背面碳弧气创清焊根，清理打磨 焊区，自动埋弧焊接面。 (６)清理焊缝。 (7)焊缝检验，内部质量应符合 GB3323《钢熔化 焊对接接头射线照相和质量分级》Ⅱ级或 JB1152 《锅炉和钢制压力容器对接焊缝超场波探伤》Ⅰ 级要求。外部质量应符合 JB/ZQ4000.3 标准中 BS 级要求 MZ-1000 BX3-500-2 100-130A 38±2 E4303 450±50 100-130A
***公司
工 序 号 工
经圆整,简化后 f`值见表Ⅱ
焊接工艺卡片
序 内 容
产品型号 产品名称 电压 或 气压
QD 系列
零件图号
通用 主梁 其它规范
共 22 页 第 2页 工时
设备
工艺 装备
5t- 125/32t 零件名称 桥式起重机 电流 焊条,焊丝,电极 或 焊剂 型号 直径 焊咀号
2 为保证桥架总成后主梁旁弯符合要求,单根主梁成形后在水 平产生弯曲值(见附图 1) “5-16”吨不大于 S1/1100~S1/1300 “20-50”吨不大于 S1/1300~S1/1800 (S1 为两端第一块长筋板的实测长度,在离上翼缘板 100 的长 筋板处测)且水平旁弯只能向走台侧凸曲,左右对称. 3 主梁上翼缘板的水平偏斜值 C≦B/200(见图 2)主梁腹板的垂 直偏斜值 h≦H/200.(见图 3)(注:水平及垂直偏斜值在长筋板处 测量) 4 主梁腹板的局部平面度,以 1m 平尺检验在离上翼缘板 H/3 以内的区域不大于 0.70(≦4.2mm)其余区域不大于 1.25(≦7.2mm)(见图 1) 5 单位产品两根主梁成形后,上拱度同一截面差≦3mm. 6 主梁扭曲,以一端对另一端不超过 3mm.
焊接工艺规范及操作规程
焊接工艺规范及操作规程1．目的和适用范围1．1 本规范对本公司特殊过程――焊接过程进行控制,做到技术先进、经济合理、安全适用、确保质量。
1．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。
适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。
2．本规范引用如下标准：JGJ81－2002《建筑钢结构焊接技术规程》GB50205－2001《钢结构工程施工质量验收规范》GB50017－2003《钢结构设计规范》3．焊接通用规范3．1 焊接设备3．1．1 焊接设备的性能应满足选定工艺的要求。
3．1．2 焊接设备的选用：手工电弧焊选用ZX3－400型、BX1－500型焊机CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机埋弧自动焊选用ZD5（L）－1000型焊机3．2 焊接材料3．2．1 焊接材料的选用应符合设计图纸的要求,并应具有钢厂和焊接材料厂出具的质量证明书或检验报告;其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3．2．2 焊条应符合现行国家标准《碳钢焊条》(GB／T5117），《低合金钢焊条》（GB／T5118）的规定. 3．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》(GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》(GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定. 3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》(GB／T5293)、《低合金钢埋弧焊用焊剂》(GB／T12470）的规定.3．2．5 气体保护焊使用的CO2气体应符合国家的现行标准《焊接用二氧化碳》（HG／T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的CO2气体质量应符合该标准中优等品的要求，即其CO2含量（V／V)不得低于99.9%，水蒸气与乙醇总含量（m／m)不得高于0。
焊接工艺规程
4.3 焊接应力和变形 4.3.2 焊接残余应力的分布、影响和消除 4. 减少和消除焊接残余应力的措施与方法 (2)工艺上减小焊接应力的方法 ①采用合理的焊接顺序和方向。让大多数焊缝在
刚性较小的情况下施焊。
②缩小焊接区与结构整体之间的温差，从而础小 焊接内应力。整体预热，采用较小的线能量。
此外，在梁柱结构焊接时还易出现扭曲变形。 其中收缩变形、弯曲变形属整体变形，而另外 几种形式为局部变形。
表面的应力; (3)厚度方向应力：垂直于焊缝长度方向且垂直于
构件表面的应力。
4.3.2 焊接残余应力的分布、影响和消除
2. 焊接残余应力的分布 (1)焊缝纵向应力σx
沿着焊缝纵向的应力称为纵向应力σx；把垂 直于焊缝纵向的应力称为横向应力σy 。焊缝 及其附近的压缩塑性变形区内σx的为拉应力， 其值一般可达材料的屈服强度。
4.3 焊接应力和变形 4.3.2 焊接残余应力的分布、影响和消除 2. 焊接残余应力的分布 (2)焊缝横向应力
图为一定长度平板焊缝中横向应力σy的分布。 焊缝及其附近的压缩塑性变形区内σy为拉应力 ，两端为压应力，离开焊缝中心越远， σy 迅 速衰减。
厚板焊接结构中除了纵向应力和横向应力外， 还存在沿厚度方向的应力。
4.3 焊接应力和变形
4.3.2 焊接残余应力的分布、影响和消除
焊接应力可分为热应力、拘束应力、相变应力 和焊接残余应力，焊接残余应力往往数值很 大，在厚度较大的焊接结构中，焊接残余应力 一般可达到材料的屈服极限。
1. 焊接应力的分类 (1)纵向应力：沿着焊缝长度方向的应力; (2)横向应力：垂直于焊缝长度方向且平行于构件
焊接工艺卡
焊接工艺卡在生产工艺中的应用
焊接工艺卡指导生产工艺的制定
• 根据焊接工艺卡的规定，制定相应的生产工艺 • 保证生产过程符合焊接工艺卡的要求
焊接工艺卡有助于提高生产效率和质量
• 通过焊接工艺卡的控制，提高生产效率和产品质量 • 降低生产过程中可能出现的问题
焊接工艺卡在质量检测中的应用
焊接工艺卡为质量检测提供依据和标准
• 焊接材料包括钢材、铝合金、钛合金等 • 不同材料的焊接工艺卡有所不同
03 焊接工艺卡的形式包括纸质和电子文档
• 纸质焊接工艺卡方便操作人员查阅和使用 • 电子文档焊接工艺卡便于存储和管理
焊接工艺卡在工业生产中的重要性
焊接工艺卡是工业生产中必不可少的工艺文件
• 保证了焊接产品的质量和性能 • 提高了生产效率，降低了生产成本
• 根据焊接工艺卡的规定，制定相应的质量检测方法和标 准 • 保证质量检测的准确性和有效性
焊接工艺卡有助于提高质量检测水平
• 通过焊接工艺卡的控制，提高质量检测水平 • 降低质量检测过程中可能出现的问题
05
焊接工艺卡的发展趋势与展望
焊接工艺卡的智能化与自动化
焊接工艺卡的智能化发展
• 利用计算机技术和信息技术，实现焊接工艺卡的智能化 管理 • 提高焊接工艺卡的编制、管理和应用效率
焊接工艺卡在焊接生产中起到关键作用
• 指导焊接操作人员按照规定的工艺进行生产 • 确保焊接产品的质量和性能 • 降低生产成本，提高企业竞争力
焊接工艺卡的分类与形式
01 焊接工艺卡按照焊接方法分类
• 焊接方法包括电弧焊、气焊、电阻焊等 • 每种焊接方法都有相应的焊接工艺卡
02 焊接工艺卡按照焊接材料分类
焊接工艺卡的规范
焊接工艺规程
焊接⼯艺规程⽬录1.焊接的依据及标准 (2)2.焊接⽤钢材 (2)3.焊接材料 (2)4.焊材储存和使⽤要求 (3)5.焊前监控措施 (3)6.焊接过程监控措施................................................................................ 4 ........................................................................................ 5焊后监控措施7.8.焊缝磨修和返修⼯艺 (6)9.冬季施⼯温度控制措施 (6)10.校正措施 (7)11、焊接顺序............................................................................................12.⽆损探伤要求. ...................................................................................111.焊接的依据及标准⽯家庄市和平路⾼架桥⼯程以JTG/T F50-2011《公路桥涵施⼯技术规范》为标准2.焊接⽤钢材本钢桥主体结构采⽤Q345qD钢种，其化学成分和⼒学性能应符合GB/T714-2008的要求。
3.焊接材料根据本⼯程⽤钢板，选择与其相匹配的焊接材料，焊接材料符合以下国家标准的规定：焊接材料的牌标准名称标准号焊接材料名称焊接⽅法号或型号GB/T5118-1995 《低合⾦钢焊条》⼿⼯电弧焊E5015 焊条《⽓体保护电弧焊⽤GB/T8110-1995⽓体保护焊实芯焊丝ER50-6 碳钢、低合⾦钢焊丝》H10Mn2 焊丝《埋弧焊⽤碳钢焊丝 GB/T5293 H08MnA－埋弧⾃动焊 1999焊剂和焊剂》 SJ101q4.焊材储存和使⽤要求4.1焊材必须在⼲燥通风的室内存放，焊材储存库内，不允许放置有害⽓体和腐蚀性介质，室内保持整洁。
焊接工艺规程
接头制备要求：1、管道采用火焰或等离子切割，加工后使用砂轮机打磨除去氧化皮，保证无裂纹、重皮、毛刺、凸凹、缩口、熔渣等现象。
2、焊件坡口及内外表面在焊接前要求进行清理，。
3、坡口组对：内壁错边量不超过管壁厚度的10%，且不应大于2mm 。
4、定位焊缝：应采用与根部焊道相同的焊接材料和工艺；定位焊缝的长度、厚度和间距应能保证焊缝在正式焊接过程中不致开裂。
焊接的工卡具其材质宜与母材相同或同一类别号，拆除工卡具时不应损伤母材，拆除后应将残留焊疤打磨修整至与母材表面齐平。
熔渣及影响焊接的表面层打磨平整。
焊接工艺规程页数 1 of 3工程名称：产品名称（施焊部位） 工艺管道 产品设计温度范围 - 产品工作介质 -焊接工艺规程（WPS ）编号 WPS20201-201-GY-004 版次 － 日期2021.04.24 所依据的焊接工艺评定报告（PQR ）编号PQR2020063 版次 - 日期2020.12.16焊接方法 GTAW+SMAW 操作类型（手工，自动，半自动） 手工 焊接施工执行标准 GB/T50236-2011 其他 无 焊接接头：接头型式 对接 简图 （接头型式、坡口形式和尺寸、焊层/焊道布置及顺序示意图）： 衬垫（有） 无 （无) 衬垫材质、型式及规格 --母材：材料标准号 GB/T9948-2013 型号或牌号 20,ANTI-SCC 与 材料标准号 GB/T9948-2013 型号或牌号 20,ANTI-SCC 相焊 厚度范围：坡口焊 7.04mm-14.08mm 角焊 母材厚度不限 管道直径范围：坡口焊 不限 角焊 不限 其他 无填充金属焊接材料标准号 NB/T47018.3-2017NB/T47018.3-2017型号 ER50-G E4315 牌号CHG-SHA CHE427SHA 尺寸Φ2.5 Φ3.2/Φ4.0烘干温度/时间 - 按照焊材说明书进行烘烤。
焊缝熔敷金属厚度 0~5mm 0~9mm 其他GTAWSMAW焊接位置：坡口对接焊缝位置 45°固定焊（6G ） 角焊缝位置 全位置 焊接方向（向上、向下） 向上其他 无 预热：最小预热温度 20℃（室温） 最大层间温度 250℃ 后热温度和时间 -加热方式及其他 -焊接工艺规程页数 3 of 3 3、焊接操作注意事项：焊件表面不得有电弧擦伤，并不得在焊件表面引弧和试验电流；焊接时应采取合理的施焊方法和施焊顺序；焊接过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满；焊缝多层多道焊时，焊接接头应错开；焊接过程中，焊丝的加热端应置于保护气体中；需预拉伸或预压缩的管道焊缝，组对时所使用的工卡具应在整个焊缝焊接完毕并经检验合格后方可卸载。
焊接工艺规程
焊接工艺规程第一节焊接规程本工程钢结构制作焊接工作量较大，焊接的质量好坏直接关系到构件制作的质量，因此控制焊接质量是非常必要和关键的。
采取合理有效的焊接技术、焊接工艺和焊接质量保证措施是十分重要的。
1.焊接技术人员①焊接技术责任人员应接受过专门的焊接技术培训，取得中级以上技术职称并有一年以上焊接生产或施工实践经验。
②焊接质检人员应接受过专门的技术培训，有一定的焊接实践经验和技术水平，并具有质检人员上岗资质证。
2、焊工①参加本工程焊接的焊工应持有行业指定部门颁发的焊工合格证书。
严格持证上岗从事与其证书等级相应的焊接工作。
②重要结构装配定位焊时，应由持定位焊工资格证的焊工进行操作。
③持证焊工无论其原因如何，如中断焊接操作连续时间超过半年者，该焊工再上岗前应重新进行资格考试。
④焊工考核管理由质管部归口3、焊接工艺方法及焊接设备1.3.1、本钢结构工程主要构件有相贯面钢管桁架、钢柱等。
主要焊接方法有手工电弧焊、CO气体保护焊、埋弧焊等焊接方法。
21.3.2、为保证钢结构工程具有优良的焊接质量，本工程施工使用的主要焊接切割设备有：直流手工电弧焊机，交流手工电弧焊焊机，埋弧自动焊机，CO2气体保护半自动焊机（美国林肯公司和松下公司产）、双头电渣焊机、焊接材料烘培设备及焊条保温筒及上海伊萨切割机、日本产铣边剖口机等。
4焊接材料订购、进库、检验及管理要求。
焊接材料的订购、进库、检验及管理。
按公司制定的程序文件规定，并严格做到：4.1、焊材的选用必须满足本钢结构工程的设计要求并选用本钢结构工程技术规范指定的焊接材料。
4.2、本钢结构工程的焊接材料必须具有材料合格证书，每批焊接材料进厂后，应由公司质量部门按采购要求和检验标准进行检验，合格后方可使用。
4.3、焊接材料的贮存、运输、焊前处理（烘干、焊丝油锈处理等），烘焙和领用过程中都要有标识和记录，标明焊接材料的牌号、规格、厂检号或生产厂批号等。
焊接材料的使用应符合制作厂的说明书和焊接工艺评定试验结果的要求。
手工焊接通用工艺规程
1目旳1.1.1.1本工艺规程规定了手工焊接工艺有关旳焊接工具与材料、操作措施和检查措施。
2合用范畴2.1.1.1本工艺规程合用于产品旳手工焊接工艺旳指引。
3合用人员3.1.1.1本工艺规程合用于手工焊接专职工艺人员、手工焊接操作人员、手工焊接检查人员。
4名词/术语4.1.1.1手工焊接系统：指手工焊接操作所使用旳焊接电烙铁或其他焊接设备。
4.1.1.2焊接时间：从烙铁头接触焊料到离开焊料旳时间，即焊料处在加热过程中时间。
4.1.1.3拆焊：返工、返修或调试状况下，使用专用工具将两被焊件分离旳手工焊接工艺操作措施。
4.1.1.4主面：总设计图上定义旳一种封装与互连构造（PCB）面（一般为涉及元器件功能最复杂或数量最多旳那一面）。
4.1.1.5辅面：与主面相对旳封装与互连构造（PCB）面。
4.1.1.6冷焊点：是指呈现很差旳润湿性、外表灰暗、疏松旳焊点。
4.1.1.7焊料受拢：焊料在焊接过程中发生移动而形成旳应力纹。
4.1.1.8反润湿：熔化旳焊料先覆盖表面然后退缩成某些形状不规则旳焊料堆，其间旳空档处有薄薄旳焊料膜覆盖，未暴露基底金属或表面涂敷层。
5焊接工艺规范5.1焊接流程5.2焊接原理5.2.1.1手工焊接中旳锡焊旳原理是通过加热旳烙铁将固态焊锡丝加热熔化，再借助于助焊剂旳作用，使其流入被焊金属之间，待冷却后形成牢固可靠旳焊接点；锡焊是通过润湿、扩散和冶金结合这三个物理、化学过程来完毕旳，被焊件未受任何损伤；图6-1是放大1000倍旳焊点剖面。
图6-1 焊点剖面5.3手工焊接操作措施5.3.1电烙铁旳握法5.3.1.1电烙铁旳基本握法分为三种(图6-2)：图6-2 电烙铁旳握法1)反握法，用五指把电烙铁旳柄握在掌内；此法合用于大功率电烙铁，焊接散热量大旳被焊件；2)正握法，合用于较大旳电烙铁，弯形烙铁头一般也用此法；3)握笔法，用握笔旳措施握电烙铁，此法合用于小功率电烙铁，焊接散热量小旳被焊件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正面
背面
接头焊接工艺卡第5页共7页编号：
接头简图：
JT-9
焊接顺序
焊接工艺卡编号
05
1
图号
2
接头名称
D5
焊接工艺评定报告编号
HPWS-2-6、HPWS-2-6(R)
焊工持证项目
GTAW-Ⅰ-5G-2/60-02
SMAW-Ⅱ-4G-12-F3J
母材
16MnR
厚度,㎜
12
检
验
序号
本厂
锅检所
第三方或用户
20
6~8
焊缝金属
厚度,㎜
焊接位置
水平固定
层-道
焊接方法
填充材料
焊接电流
电弧电压
（V）
焊接速度
（㎝/min）
母材
16MnR
厚度,㎜
12
检
验
序号
本厂
锅检所
第三方或用户
焊缝金属
厚度,㎜
焊接位置
平焊
层-道
焊接方法
填充材料
焊接电流
电弧电压
（V）
焊接速度
（㎝/min）
线能量
（kJ/㎝）
施焊技术
SMAW
牌号
直径
极性
电流（A）
预热温度（℃）
1
J507
φ3.2
反
90~110
21~23
15~17
层间温度（℃）
2
J507
φ3.2
电流（A）
预热温度（℃）
1
SMAW
J507
φ3.2
反
90～110
21～23
层间温度（℃）
2
SMAW
J507
φ4
反
150~170
23～25
焊后热处理
后热
钨极直径
1
SMAW（R）
J507
φ3.2
反
90～110
21～23
喷嘴直径
2
SMAW（R）
J507
φ4
反
150~170
23～25
脉冲频率
脉宽比（%）
气体成分
300
5.9
0.85
二类
壳程
4.0
250
5.9
0.85/1
接头焊接工艺卡第1页共7页编号：
接头简图：JT-1\JT-2
外
焊接顺序
焊接工艺卡编号
01
1
图号
2
接头名称
A1、B1/A2、B2
3
接头编号
JT-1、JT-2
焊接工艺评定报告编号
HPS-2-10、HPS-2-10（R）
焊工持证项目
SMAW-Ⅱ-4G-12-F3J
JT-1(A1、B1)
01
SMAW-Ⅱ-4G-12-F3J
100%RT.Ⅱ级合格20% RT.Ⅲ级合格
接头编号
焊接工艺卡编号
焊接工艺评定编号
焊工持证项目
无损检测要求
焊接材料汇总表
焊接工艺规程
母材
焊条电弧焊SMAW
埋弧焊SAW
气体保护焊MIG/TIG/MAG
焊条/规格
烘干温度/时间
焊丝/规格
焊剂
烘干温度/时间
焊接工艺评定报告编号
HPS-2-10\HPS-2-10(R)
焊工持证项目
SMAW-Ⅱ-4G-12-F3J
母材
16MnR
厚度,㎜
12
检
验
序号
本厂
锅检所
第三方或用户
焊缝金属
厚度,㎜
焊接位置
平焊
层-道
焊接方法
填充材料
焊接电流
电弧电压
（V）
焊接速度
（㎝/min）
线能量
（kJ/㎝）
施焊技术
SMAW
牌号
直径
极性
焊后热处理
后热
钨极直径
1
SMAW
J507
φ3.2
反
90～110
21～23
喷嘴直径
2~5
SMAW
J507
φ4
反
150~170
23～25
脉冲频率
脉宽比（%）
气体成分
气体流量
正面
背面
接头焊接工艺卡第4页共7页编号：接头简图：Fra bibliotekJT-7\JT-8
焊接顺序
焊接工艺卡编号
04
1
图号
2
接头名称
D3、D4
接头编号
JT-7\JT-8
JT-8(D4)
04
HPS-2-10(R)
SMAW-Ⅱ-4G-12-F3J
JT-7(D3)
04
HPS-2-10
SMAW-Ⅱ-4G-12-F3J
JT-6(D2)
03
HPS-2-10(R)
SMAW-Ⅱ-6FG-12/60-F3J
JT-5(D1)
03
SMAW-Ⅱ-6FG-12/60-F3J
JT-4(B4)
线能量
（kJ/㎝）
施焊技术
GTAW、SMAW
牌号
直径
极性
电流（A）
预热温度（℃）
1
H08MnB2SiA
Φ2.5
正
90～105
9～12
层间温度（℃）
2
J507`
Φ3.2
反
90~110
23~25
焊后热处理
后热
钨极直径
Φ2.4
喷嘴直径
Φ8.0
脉冲频率
脉宽比（%）
气体成分Ar
气体流量
正面
5-8L/min
背面
2
3
接头焊接工艺卡
7
10
4
无损探伤委托单
1
11
接头编号表
焊接工艺规程
接头编号示意图：
JT-11（A5、B5）
07
HPS-2-10
SMAW-Ⅱ-4G-12-F3J
20%RT..Ⅲ级合格
JT-10(D6)
06
HPSJ-7-2.5/20
SMAW-Ⅱ-6FG-12-60-F3J
JT-9(D5)
05
SMAW-Ⅱ-4G-12-F3J
焊丝/规格
保护气体
纯度
16MnR
E5015/φ2.5/φ3.2/φ4.0
350-400ºC/2h
H08MnB2SiA/φ2.5
Ar
≥99．99%
Q235-A
E5015/φ3.2/φ4.0
350-400ºC/2h
容器技术特性
部位
设计压力，MPa
设计温度，℃
试验压力，MPa
焊接接头系数
容器类别
备注
管程
4.0
接头焊接工艺卡第3页共7页编号：
接头简图：
JT-5\JT-6
焊接顺序
焊接工艺卡编号
03
1
图号
2
接头名称
D1、D2
3
接头编号
JT-5\JT-6
4
焊接工艺评定报告编号
HPS-2-10\HPS-2-10(R)
5
焊工持证项目
SMAW-Ⅱ-6FG-12/60-F3J
母材
16MnR
厚度,㎜
12
检
验
序号
本厂
锅检所
02
GTAW-Ⅰ-5G-2/60-02
SMAW-Ⅱ-4G-12-F3J
100%PT
JT-3(B3)
02
GTAW-Ⅰ-5G-2/60-02
SMAW-Ⅱ-4G-12-F3J
100%PT
JT-2(A2、B2)
01
HPS-2-10(R)
SMAW-Ⅱ-4G-12-F3J
100%RT.Ⅱ级合格20% RT.Ⅲ级合格
反
90~110
21~23
15~17
焊后热处理
3
SMAW
J507
φ4.0
反
150~170
25~27
15~17
后热
钨极直径
喷嘴直径
脉冲频率
脉宽比（%）
气体成分
气体流量
正面
背面
接头焊接工艺卡第2页共7页编号：
接头简图：JT-3\JT-4
焊接顺序
焊接工艺卡编号
02
1
图号
2
接头名称
B3、B4
接头编号
JT-3\JT-4
焊接工艺规程
规程编号
产品编号2006-61项目
用户吉亨自动化科技有限公司位号
图号名称DN500浮头式换热器
版次
阶段
说明
修改标记及处数
编制人及日期
审核人及日期
备注
第一版
焊接工艺规程目录
产品名称：DN500浮头式换热器产品编号：2006-61
序号
名称
编号
页数
页次
备注
1
产品接头编号表
1
1
2
焊接材料汇总表
1
第三方或用户
焊缝金属
厚度,㎜
焊接位置
平焊、全位置焊
层-道
焊接方法
填充材料
焊接电流
电弧电压
（V）
焊接速度
（㎝/min）
线能量
（kJ/㎝）
施焊技术
SMAW
牌号
直径
极性
电流（A）
预热温度（℃）
1
SMAW
J507
φ3.2
反
90～110
21～23
层间温度（℃）
2~5
