舵机及舵机的控制
舵机(servo motor)的控制
舵机(servo motor)的控制基于单片机16f877a和proteus的仿真舵机是一种位置伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
（注意：如果你控制的舵机在不停的抖动，其中一个原因就是你给的脉冲有杂波，这点很重要。
舵机是一个物理器件，它的转动需要时间的，因此，程序中占空比的值变化不能太快，不然舵机跟不上程序的响应时间。
）一、舵机的结构我们选的舵机型号是TowerPro MG995,实物如图：它有三条线棕色、红色、黄色分别是GND、 V+ 、 S（信号）。
如下图：二、舵机的单片机控制原理1、我们得先了解舵机的工作原理：控制信号由舵机的信号通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
它的控制要求如下图：2、由上可知舵机的控制信号是PWM信号，利用占空比的变化改变舵机的位置。
我们用pic单片机的定时器1模块产生PWM信号，得到控制电机的占空比，也就如上图的占空比信号，周期是20Ms.下面我们来看看怎样产生上图的占空比，单片机的定时器1模块最大可以产生174ms的延时，也就是可以产生最大174ms的中断。
怎样设置Timer1来产生上述占空比的中断，可以参考具体资料书。
当系统中只需要实现一个舵机的控制，采用的控制方式是改变单片机的一个定时器中断的初值，将20ms分为两次中断执行，一次短定时中断和一次长定时中断。
这样既节省了硬件电路，也减少了软件开销，控制系统工作效率和控制精度都很高。
具体的设计过程：例如想让舵机转向左极限的角度，它的正脉冲为2ms，则负脉冲为20ms-2ms=18ms，所以开始时在控制口发送高电平，然后设置定时器在2ms 后发生中断，中断发生后，在中断程序里将控制口改为低电平，并将中断时间改为18ms，再过18ms进入下一次定时中断，再将控制口改为高电平，并将定时器初值改为2ms，等待下次中断到来，如此往复实现PWM信号输出到舵机。
舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种用于控制机械装置的电机，它可以通过控制信号进行位置或角度的精确控制。
在舵机的工作原理和控制方法中，主要涉及到电机、反馈、控制电路和控制信号四个方面。
一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备，它可以根据控制信号的波形来改变电容的值。
舵机可分为模拟式和数字式两种类型。
以下是模拟式舵机的工作原理：1.内部结构：模拟式舵机由电机、测速电路、可变电容和驱动电路组成。
2.基准电压：舵机工作时，系统会提供一个用于参考的基准电压。
3.控制信号：通过控制信号的波形的上升沿和下降沿来确定舵机的角度。
4.反馈：舵机内部的测速电路用于检测当前位置，从而实现位置的精确控制。
5.驱动电路：根据测速电路的反馈信号来控制电机的转动方向和速度，从而实现角度的调整。
二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制（PWM）信号来实现位置或角度的控制。
以下是舵机的两种常见控制方法：1.脉宽控制（PWM）：舵机的控制信号是通过控制信号的脉冲宽度来实现的。
通常情况下，舵机的控制信号由一系列周期为20毫秒（ms）的脉冲组成，脉冲的高电平部分的宽度决定了舵机的位置或角度。
典型的舵机控制信号范围是1ms到2ms，其中1ms对应一个极限位置，2ms对应另一个极限位置，1.5ms对应中立位置。
2.串行总线（如I2C或串行通信）：一些舵机还支持通过串行总线进行控制，这些舵机通常具有内置的电路来解码接收到的串行信号，并驱动电机转动到相应的位置。
这种控制方法可以实现多个舵机的同时控制，并且可以在不同的控制器之间进行通信。
三、舵机的控制电路与控制信号1.控制电路：舵机的控制电路通常由微控制器（如Arduino）、驱动电路和电源组成。
微控制器用于生成控制信号，驱动电路用于放大和处理控制信号，电源则为舵机提供所需的电能。
2.控制信号的生成：控制信号可以通过软件或硬件生成。
用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。
舵机原理及控制
舵机原理及控制舵机原理及控制第一章：引言舵机是一种用来控制机械设备运动的装置，广泛应用于航空、汽车、机器人等各个领域。
本章将介绍舵机的基本概念和其在实际应用中的重要性。
第二章：舵机工作原理2.1 舵机概述舵机是一种能够转动到特定角度的电机，其内部结构包括电机、减速机构和反馈控制系统。
舵机通过接收控制信号来控制转动角度，然后通过反馈控制系统使得舵机转动到目标位置。
2.2 舵机工作原理舵机的电机通过控制信号接收到电源，电机产生转动力矩，并通过减速机构将高速低扭的电机输出转化为低速高扭的输出。
同时，反馈控制系统监测舵机位置，并与目标位置进行比较，若有差异，则调整电机输出力矩，直到舵机转动到目标位置。
第三章：舵机控制方法3.1 PWM控制PWM（脉冲宽度调制）是一种常用的舵机控制方法。
通过调整脉冲信号的占空比，控制舵机转动的角度。
一般而言，脉冲信号周期为20ms，脉宽在0.5ms至2.5ms之间，其中1.5ms表示中立位置。
通过改变脉宽，可以将舵机转动到不同的角度。
3.2 PID控制PID（比例-积分-微分）是一种反馈控制方法，可用于舵机控制中的位置闭环控制。
PID控制通过比较目标位置与实际位置之间的差异，计算出控制器的输出值。
比例项决定控制器的输出与误差之间的线性关系，积分项和微分项则用于消除稳态误差和防止控制器过冲。
第四章：舵机在实际应用中的案例分析4.1 航空领域舵机广泛应用于飞机和其他飞行器的操纵系统中。
通过控制舵面的运动，可以实现飞行器的方向调整和姿态稳定。
4.2 汽车领域在汽车行业中，舵机被应用于转向系统中。
通过控制舵机转动到不同角度，实现车辆的方向转向。
4.3 机器人领域舵机是机器人运动的重要部件。
通过控制舵机的转动，可以使机器人的各个关节运动，实现复杂的动作。
在以上几个实际应用的案例中，舵机的原理和控制方法起到了至关重要的作用，使得舵机在现代技术中具有广泛的应用前景。
综上所述，舵机是一种用来控制机械设备运动的装置，其工作原理包括电机、减速机构和反馈控制系统。
舵机控制方法
舵机控制方法舵机是机械系统中重要的组成部分，它是用来控制机械系统运动方向或者改变机械系统状态的装置。
由于舵机多种不同的用途，所以控制方法形式也有不同。
舵机控制方法主要分为两类：模拟信号控制和数字信号控制。
模拟信号控制的原理是把舵机的运动方向和运动速度表示为模拟信号，以及把模拟信号作为舵机输入控制舵机的运动方向和运动速度。
模拟信号控制的优点是控制方法简单，控制精度高，灵敏度强。
但是模拟信号控制系统存在受限于传感器精度，需要把握控制环境变化等缺陷。
数字信号控制系统是采用数字信号来控制舵机的位置和运动方向以及运动速度，它可以分辨出每一个舵角。
数字信号控制首先把模拟量转换为数字信号，然后把这些数字信号作为舵机输入，再把舵机输出传送出去，从而控制舵机的运动方向和运动速度。
数字信号控制也可以根据实际需要实时修改控制精度，调节控制参数，并能够实现自动调节与控制。
随着舵机控制方法的发展，舵机控制方向和运动速度的精度和准确性不断提升。
借助新的技术，舵机控制已成为机械系统中重要的一部分，对于机械系统的控制起到了至关重要的作用。
只有合理的舵机控制方法，才能达到所需要的机械系统控制效果。
因此，舵机控制方法的研究集中在控制精度、系统可靠性、运动可靠性、操纵可靠性等方面。
通过功率电路，控制电路和传感器等系统设计和多种控制算法，可以提高舵机控制的性能。
目前，人们已经研究出了多种控制方法，如状态反馈控制、模糊控制、神经网络控制等，他们都能够提升机械系统的精度和运动可靠性。
以上就是关于舵机控制方法的介绍，舵机控制装置在很多方面都发挥着重要作用，其重要性不言而喻。
在未来，舵机控制系统必将得到更广泛的应用，搭建更先进、更安全、更可靠的机械系统。

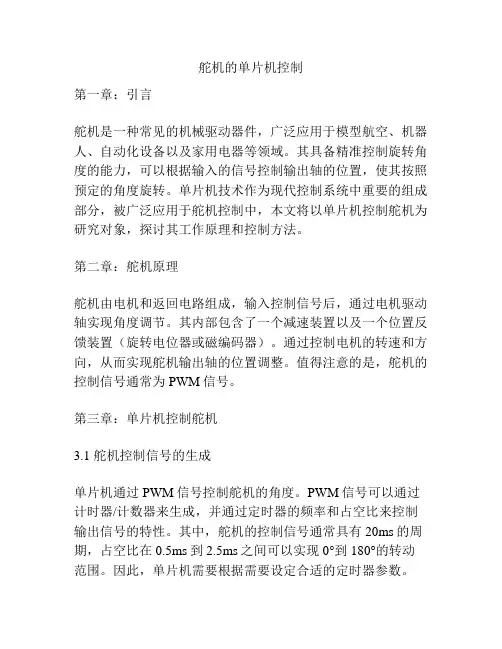

舵机的单片机控制
舵机的单片机控制第一章：引言舵机是一种常见的机械驱动器件，广泛应用于模型航空、机器人、自动化设备以及家用电器等领域。
其具备精准控制旋转角度的能力，可以根据输入的信号控制输出轴的位置，使其按照预定的角度旋转。
单片机技术作为现代控制系统中重要的组成部分，被广泛应用于舵机控制中，本文将以单片机控制舵机为研究对象，探讨其工作原理和控制方法。
第二章：舵机原理舵机由电机和返回电路组成，输入控制信号后，通过电机驱动轴实现角度调节。
其内部包含了一个减速装置以及一个位置反馈装置（旋转电位器或磁编码器）。
通过控制电机的转速和方向，从而实现舵机输出轴的位置调整。
值得注意的是，舵机的控制信号通常为PWM信号。
第三章：单片机控制舵机3.1 舵机控制信号的生成单片机通过PWM信号控制舵机的角度。
PWM信号可以通过计时器/计数器来生成，并通过定时器的频率和占空比来控制输出信号的特性。
其中，舵机的控制信号通常具有20ms的周期，占空比在0.5ms到2.5ms之间可以实现0°到180°的转动范围。
因此，单片机需要根据需要设定合适的定时器参数。
3.2 单片机舵机控制电路单片机与舵机之间需要一个适配电路，将单片机输出的PWM信号转化为舵机可以接受的信号。
适配电路通常由操作放大器、电阻和电容组成。
其作用是将较低电平的单片机信号放大到舵机所需要的电平范围，以便舵机可以接收到正确的控制信号。
3.3 程序设计程序设计是单片机控制舵机的关键。
根据舵机的控制信号特性，通过适当的算法和参数设置，可以实现精确的舵机控制。
程序设计需要考虑到舵机控制的实时性和精确性，采用中断方式和定时器中断来实现。
第四章：舵机控制实验为验证单片机控制舵机的效果，进行了一系列实验。
实验中通过改变PWM信号的占空比以及角度范围，观测舵机输出的转动情况。
实验结果表明，单片机可以精确控制舵机的转动角度，并具备实时性能。
第五章：结论单片机控制舵机是一种成熟且常见的应用。
舵机的控制方法
舵机的控制方法舵机控制方法第一章：绪论1.1研究背景和意义舵机是一种电动机，广泛应用于遥控模型、机器人、工业自动化等领域。
它能够转动到指定角度，并能稳定地保持该角度，因此在控制系统中发挥着重要作用。
本论文旨在探讨舵机的控制方法，以提供更多研究者和工程师参考。
1.2研究内容和方法本论文主要研究舵机的控制方法，包括位置控制、速度控制和力控制。
其中，位置控制方法主要研究如何将舵机转动到指定角度；速度控制方法主要研究如何控制舵机的转动速度；力控制方法主要研究如何控制舵机输出的力度。
研究方法主要包括理论分析和实验验证。
第二章：位置控制方法2.1 位置反馈控制位置反馈控制是一种基于反馈的控制方法，通过检测舵机的位置信号与目标位置信号的差异，来调整舵机的角度。
其中，常用的位置反馈控制方法包括比例控制、积分控制和微分控制。
比例控制使舵机的角度与误差成正比，积分控制则考虑误差的累计效果，微分控制则克服了舵机的惯性。
2.2 PID控制PID控制是一种常用的控制方法，它通过比例控制、积分控制和微分控制的组合来控制舵机的位置。
PID控制器的参数需要通过试验和调整来确定。
该方法简单有效，能够较好地控制舵机的位置，但对于非线性系统可能存在一定的缺陷。
第三章：速度控制方法3.1 基于速度反馈的控制方法基于速度反馈的控制方法通过检测舵机的速度信号与目标速度信号的差异，来调整舵机的转动速度。
其中，常用的速度控制方法包括线性速度反馈控制和非线性速度反馈控制。
线性速度反馈控制是通过比例控制舵机的转速与目标速度之间的差异，而非线性速度反馈控制则根据舵机特性进行适当调整。
3.2 模糊控制模糊控制是一种基于模糊逻辑的控制方法，它根据模糊规则来调整舵机的转速。
模糊控制器的设计需要经验和专业知识，并且容易受到环境变化的影响。
然而，它具有较好的自适应性和鲁棒性，适用于一些非线性系统。
第四章：力控制方法4.1 力反馈控制力反馈控制是一种基于力信号的控制方法，它通过检测舵机输出力与目标力的差异，来调整舵机输出的力度。
舵机控制说明
舵机的分类按照舵机的转动角度分有180度舵机和360度舵机。
180度舵机只能在0度到180度之间运动，超过这个范围，舵机就会出现超量程的故障，轻则齿轮打坏，重则烧坏舵机电路或者舵机里面的电机。
360度舵机转动的方式和普通的电机类似，可以连续的转动，不过我们可以控制它转动的方向和速度。
按照舵机的信号处理分为模拟舵机和数字舵机，它们的区别在于，模拟舵机需要给它不停的发送PWM信号，才能让它保持在规定的位置或者让它按照某个速度转动，数字舵机则只需要发送一次PWM信号就能保持在规定的某个位置。
关于PWM信号在3.4节将会介绍。
3.2 舵机的内部结构一般来说，我们用的舵机有以下几个部分组成：直流电动机、减速器（减速齿轮组）、位置反馈电位计、控制电路板（比较器）。
舵机的输入线共有三根，红色在中间，为电源正极线，黑色线是电源负极（地线）线，黄色或者白色线为信号线。
其中电源线为舵机提供6V到7V左右电压的电源。
3.3 舵机的工作原理在舵机上电后，舵机的控制电路会记录由位置反馈电位计反馈的当前位置，当信号线接收到PWM信号时会比较当前位置和此PWM信号控制所要转到得位置，如果相同舵机不转，如果不同，控制芯片会比较出两者的差值，这个差值决定转动的方向和角度。
3.4 舵机的控制协议对舵机转动的控制是通过PWM信号控制的。
PWM是脉宽调制信号的英文缩写，其特点在于它的上升沿与下降沿的时间宽度或者上升沿占整个周期的比例（占空比）。
我们目前使用的舵机主要依赖于模型行业的标准协议，随着机器人行业的渐渐独立，有些厂商已经推出全新的舵机协议，这些舵机只能应用于机器人行业，已经不能够应用于传统的模型上面了。
本书介绍的舵机控制协议是北京汉库公司出品的舵机所采用的协议 ，市场上一些其他厂商（包括有些日本厂商）生产的舵机也采用这种协议。
如果你采用的是其它厂商的舵机，最好先参考下他们的DATA手册或者产品说明之类的技术文档。
前面说过舵机分180度和360度，它们的应用场合不一样，工作方式不一样，自然控制的协议也不一样。
舵机怎么控制
舵机怎么控制舵机的控制是机器人控制中非常重要的一部分。
舵机可以通过向机器人的连接部件施加力矩，从而控制其运动和姿态。
本论文将分为四个章节，分别介绍舵机的工作原理、舵机的控制方式、舵机的应用和未来的趋势。
第一章：舵机的工作原理舵机是一种通过转动轴来控制输出角度的电动装置。
它由电机、减速器和控制电路组成。
当电机转动时，减速器将输出转矩传递给连接部件，使其移动到所需的位置。
舵机的工作原理基于反馈控制系统，其中控制电路通过传感器准确测量当前位置，并根据设定值产生控制信号，使舵机转动到精确的角度。
第二章：舵机的控制方式舵机的控制方式主要有两种：开环和闭环控制。
开环控制是指通过简单的控制信号来直接控制舵机。
这种控制方式简单易行，但可控性较差，难以精确控制舵机的输出角度。
闭环控制是指通过反馈信号来实时调整控制信号，使舵机精确转动到所需的位置。
闭环控制具有较高的控制精度，但也更加复杂，需要使用传感器来获取反馈信号。
第三章：舵机的应用舵机广泛应用于机器人、航空航天、航海、汽车和工业自动化等领域。
在机器人领域，舵机用于控制机器人的关节运动，使其具备更加精确和灵活的动作能力。
在航空航天领域，舵机用于控制飞行器的姿态和稳定性，确保飞行器在空中的平稳飞行。
在航海领域，舵机用于控制船舶的航向，使船舶能够准确地按照预定航线行驶。
在汽车领域，舵机用于控制汽车的转向，使驾驶人能够轻松操作车辆。
在工业自动化领域，舵机用于控制机械臂和其他运动装置的运动，实现精确的运动控制。
第四章：舵机的未来趋势随着技术的发展，舵机的控制将更加精确和智能化。
传感器技术的不断进步将使得舵机能够获得更加准确的反馈信号。
此外，人工智能和机器学习算法的应用也将提高舵机的控制精度和适应性。
未来，舵机有望成为机器人控制系统中更加重要的一部分，为机器人带来更高的运动和操作能力。
总结:舵机是机器人控制中不可或缺的一部分。
本论文从舵机的工作原理、控制方式、应用和未来的趋势等四个方面进行了介绍。
舵机及舵机的精确控制
使用传统单片机控制舵机的方案也有很多，多是利用定时器和中断的方式来完成控制的，这样的方式控制1个舵机还是相当有效的，但是随着舵机数量的增加，也许控制起来就没有那么方便而且可以达到约2微秒的脉宽控制精度了。听说AVR也有控制32个舵机的试验板，不过精度能不能达到2微秒可能还是要泰克才知道了。其实测试起来很简单，你只需要将其控制信号与示波器连接，然后让试验板输出的舵机控制信号以2微秒的宽度递增。
set0 s_motor1_drv
;
按这样写下去，一路PC写7个这样的伺服也一点不紧张的，因为PWM的周期是20毫秒，而最大脉宽才2.5毫秒，7*2.5＝17.5毫秒。写完了所有的脉冲后又做什么，跳回再等待下一个20毫秒有效的信号量。而20毫秒的信号量从哪里来，因为多核心，当然可以随便拿个工作频率低点的CPU来产生啦。这样一来，一颗14PIN的FPPA ,PDK80C02-SOP14就可以通过无线或者红外来精确控制7路舵机。当然你想控制40路左右的驱动都没有问题,因为我们的最大封装就有40几个IO口。
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。舵机是一种俗称，其实是一种伺服马达。
还是看看具体的实物比较过瘾一点：
2. 其工作原理是：
控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后，电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。
舵机控制方法
舵机控制方法舵机控制方法是通过控制船舶、机器人或水下机器人的航向来实现控制的基本原理。
舵机通过控制水流方向，使船舶或机器人在合适的路线上移动。
为了实现有效的舵机控制，需要考虑到物理原理、数学原理和控制策略方面的因素。
具体而言，应用物理原理来描述水流的流动规律和应用数学原理来描述舵机控制的可行性，以及控制策略的确定，以实现舵机的有效控制。
在具体应用中，可以采用传统的“控制限制”的控制方法，也可以采用更先进的智能控制策略，如神经网络、模糊控制、遗传算法等，以实现更高效及更有效的舵机控制。
此外，还可以采用多传感器技术，利用传感器及其信号处理技术来监测外界环境和船舶水性状态，从而实现舵机控制。
通过传感器技术实时获取外部信息，可以实现舵机控制的自适应特性和实时修改控制策略，从而提高舵机控制的准确性。
二、舵机控制的应用在船舶的导航控制中，舵机控制是一种重要的控制方法，可以实现船舶的准确定位、方向控制及路径规划等。
在机器人导航控制中，舵机可以实现机器人准确的方向控制，使其得到有效的运动指导。
同时，在水下机器人定位及航线的控制中，舵机可以有效的控制机器人的导航，并且可以根据外部的环境变化自动调整航线路径，从而使控制更加准确。
三、舵机控制方法的发展趋势随着机器人技术的不断发展及智能技术的发展和应用，舵机控制方法也在不断发展。
未来，舵机控制方法将更加智能化，采用智能控制策略实现自动、实时、自适应的控制。
另外，通过传感器技术，可以实现对外界环境及船舶水性状态的实时监测，从而提高舵机控制的准确性。
此外，也将探索多机器人协调控制，使舵机控制的应用更加广泛。
综上所述，舵机控制方法是一种重要的控制方法，可以实现船舶、机器人等的有效控制。
在实际应用中，可以采用智能控制策略和传感器技术来实现舵机的有效控制，以及对外界环境的实时监测。
未来，舵机控制方法将更加智能化，发展出更多新的应用领域。
舵机(servo motor)的控制
舵机(servo motor)的控制基于单片机16f877a和proteus的仿真舵机是一种位置伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
（注意：如果你控制的舵机在不停的抖动，其中一个原因就是你给的脉冲有杂波，这点很重要。
舵机是一个物理器件，它的转动需要时间的，因此，程序中占空比的值变化不能太快，不然舵机跟不上程序的响应时间。
）一、舵机的结构我们选的舵机型号是TowerPro MG995,实物如图：它有三条线棕色、红色、黄色分别是GND、 V+ 、 S（信号）。
如下图：二、舵机的单片机控制原理1、我们得先了解舵机的工作原理：控制信号由舵机的信号通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
它的控制要求如下图：2、由上可知舵机的控制信号是PWM信号，利用占空比的变化改变舵机的位置。
我们用pic单片机的定时器1模块产生PWM信号，得到控制电机的占空比，也就如上图的占空比信号，周期是20Ms.下面我们来看看怎样产生上图的占空比，单片机的定时器1模块最大可以产生174ms的延时，也就是可以产生最大174ms的中断。
怎样设置Timer1来产生上述占空比的中断，可以参考具体资料书。
当系统中只需要实现一个舵机的控制，采用的控制方式是改变单片机的一个定时器中断的初值，将20ms分为两次中断执行，一次短定时中断和一次长定时中断。
这样既节省了硬件电路，也减少了软件开销，控制系统工作效率和控制精度都很高。
具体的设计过程：例如想让舵机转向左极限的角度，它的正脉冲为2ms，则负脉冲为20ms-2ms=18ms，所以开始时在控制口发送高电平，然后设置定时器在2ms 后发生中断，中断发生后，在中断程序里将控制口改为低电平，并将中断时间改为18ms，再过18ms进入下一次定时中断，再将控制口改为高电平，并将定时器初值改为2ms，等待下次中断到来，如此往复实现PWM信号输出到舵机。
舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种常见的机电一体化设备，用于控制终端设备的角度或位置，广泛应用于遥控模型、机器人、自动化设备等领域。
下面将详细介绍舵机的工作原理和控制方法。
一、舵机工作原理：舵机的工作原理可以简单归纳为：接收控制信号-》信号解码-》电机驱动-》位置反馈。
1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。
常用的控制信号有脉宽调制（PWM）信号，其脉宽范围一般为1-2毫秒，周期为20毫秒。
脉宽与控制的位置或角度呈线性关系。
2.信号解码接收到控制信号后，舵机内部的电路会对信号进行解析和处理。
主要包括解码脉宽、信号滤波和信号放大等步骤。
解码脉宽：舵机会将输入信号的脉宽转换为对应的位置或角度。
信号滤波：舵机通过滤波电路来消除控制信号中的噪声，使得控制稳定。
信号放大：舵机将解码后的信号放大，以提供足够的电流和功率来驱动舵机转动。
3.电机驱动舵机的核心部件是电机。
接收到解码后的信号后，舵机会驱动电机转动。
电机通常是直流电机或无刷电机，通过供电电压和电流的变化控制转动速度和力矩。
4.位置反馈舵机内部通常搭载一个位置传感器，称为反馈装置。
该传感器能够感知电机的转动角度或位置，并反馈给控制电路。
控制电路通过与目标位置或角度进行比较，调整电机的驱动信号，使得电机逐渐趋近于目标位置。
二、舵机的控制方法：舵机的控制方法有脉宽控制方法和位置控制方法两种。
1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。
控制信号的脉宽和位置或角度之间存在一定的线性关系。
一般来说，舵机收到脉宽为1毫秒的信号时会转动到最左位置，收到脉宽为2毫秒的信号时会转动到最右位置，而脉宽为1.5毫秒的信号舵机则会停止转动。
2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。
与脉宽控制方法不同，位置控制方法需要对控制信号进行数字信号处理。
数值范围一般为0-1023或0-4095，对应着舵机的最左和最右位置。
舵机控制方法
舵机控制方法
舵机，又称舵扇，是用于操控船舶姿态和航向的重要装置。
它具有可以手动控制船艉水平和垂直角度的优势，是机动船舶航行过程中不可或缺的重要装置之一。
随着船舶轮机设备的普及，舵机的应用也变得越来越普及。
近年来，随着船舶科技的进步，舵机控制方法也在不断更新。
舵机控制是船舶轮机设备中最重要的部件，其实船舶轮机设备若正常工作，对最终的船舶航行性能和安全有着至关重要的作用。
一般来说，舵机的控制有两种主要的方式：手动控制和自动控制。
手动控制传统的舵机控制方式，它使用手动调节摇杆来控制船舶的艉角度。
传统的舵机控制结构简单，操作方便，但受到人的感觉的限制，操作者很难在一定的时间内对船舶的艉角度进行精确的控制。
自动控制自动控制是近几年才出现的舵机控制方式，它利用舵机控制电路来控制船舶的艉角度，让船舶能够在预设的路径中自动前进。
自动控制有很多优点，它的控制精确度比手动控制高，而且不受操作者的感知限制，可以实现船舶快速、精确的控制，特别是对于复杂的航行环境，自动控制可以在一定程度上提高船舶航行的安全性和航行效率。
另外，在船舶轮机设备中，还有一种新型的舵机控制方法，即电动舵机控制。
在船舶进行转弯操作时，电动舵机可以直接控制船舶艉角度，实现快速、准确的转弯操作，并使船舶在经过转弯过程中能够自动回到抽水、抽压的状态。
总之，舵机控制这一船舶轮机设备的重要组成部分，除了传统的手动控制外，还有自动控制和电动舵机控制，它们在提高船舶航行安全性和效率方面都发挥着重要作用。
舵机控制技术的发展，不仅可以极大地提升船舶航行的安全性，同时也可以更好的指导船舶的航行，最终实现船舶自动航行的目标。
舵机控制方法
舵机控制方法
舵机是一种广泛应用于机器人、控制系统和航空航天装置的控制部件，能实现指定的角度控制。
舵机控制方法有很多种，其中包括模式控制、误差控制、强度和位置控制、速度控制和反馈控制。
模式控制是舵机控制的最常用方法，即采用固定的输入信号模式来给机器人控制舵机的角度。
模式控制时，可以根据实际情况，将输入信号模式参数设置为多种值。
当舵机在执行固定模式输入时，输出执行器及时响应，实现机器人的执行动作。
误差控制也是舵机的一种常用控制方法，它是由输出端的反馈信号反馈，根据反馈信号和输入端的设定位置点值，计算出位置误差，再根据误差调整输入端电压。
误差控制具有较快的反应速度和准确的控制精度，因而被广泛应用于机器人、控制系统和航空航天装置等。
强度和位置控制是舵机控制的另外一种方法。
它是采用双闭环控制，即采用外环控制舵机的力矩，内环控制其位置。
强度控制是舵机控制的一个重要环节，它综合考虑了位置和角加速度的控制，能够根据实际需要合理控制舵机的输出角速度和强度。
速度控制也是舵机控制中的一种重要方法。
速度控制的方法是采用闭环控制，通过检测舵机的转速，调整输入端信号，以达到控制舵机输出角速度的目的。
它是实现舵机控制快速精确性能的有效方法。
反馈控制是舵机控制的另一种有效方法。
它是基于反馈信号，可以更精确地识别舵机的实际位置，从而能够更加精确地控制舵机的角度。
总之，舵机控制有很多种方法，例如模式控制、误差控制、强度和位置控制、速度控制和反馈控制等。
不同的控制方法具有不同的特点，有利于控制系统的安全性和可靠性。
舵机控制的基本原理
舵机控制的基本原理舵机它主要是由直流电机、减速齿轮组、传感器和控制电路这几个部分组成的。
先说说直流电机吧，这个就像是舵机的小动力源。
你可以把它想象成一个小小的大力士，虽然它自己的力气可能不是超级大，但是它很努力地在转动呢。
不过这个直流电机呀，它要是直接工作的话，就有点太莽撞啦，就像一个横冲直撞的小怪兽，所以呢就需要减速齿轮组来管管它。
减速齿轮组就像是一个超级耐心的教导员。
直流电机转得很快的时候，它就会把这个速度降下来，而且还能把电机的力量变得更大呢。
就好比把小怪兽的速度降下来，但是让它的力气变得更有用处。
这个时候呀，舵机就开始有点靠谱的样子啦。
那传感器呢，这可是个聪明的小机灵鬼。
它一直在观察着舵机的状态哦。
比如说舵机的轴转到哪里啦，它都能知道得一清二楚。
就好像是舵机的小眼睛，时刻盯着自己的动作。
如果没有这个传感器呀，舵机就像个没头的苍蝇，不知道自己转到什么位置合适了。
再来说说控制电路，这可是舵机的大脑呢。
你给它一个信号，就像是给它下了个小指令。
比如说你想让舵机的轴转到某个角度，这个控制电路就开始忙活起来啦。
它会根据你给的信号，去指挥直流电机该怎么转，是转快点还是转慢点，然后通过减速齿轮组来实现合适的转动，同时传感器还会把舵机的实时状态反馈给控制电路。
这就像一个小团队一样，大家互相配合得可好了。
当你给舵机一个角度信号的时候，控制电路就会计算出电机需要转动多少才能达到这个角度。
然后电机就开始转动啦，在转动的过程中，传感器不断地告诉控制电路现在的位置情况。
如果还没到指定的角度呢，电机就继续转；要是一不小心转多了一点，控制电路就会让电机往回转一点点。
这整个过程就像是一场小心翼翼的舞蹈，每个部分都要跳对自己的舞步。
舵机在很多地方都特别有用呢。
像咱们玩的小机器人呀，那些能做出各种有趣动作的关节部分，很多就是靠舵机来控制的。
还有航模里面，舵机可以控制飞机的舵面，让飞机能在空中做出各种酷炫的动作。
要是没有舵机这么个有趣的小玩意儿，这些好玩的东西可就没那么精彩啦。
舵机操作规程
舵机操作规程舵机是一种非常重要的电子元件，广泛应用于机器人、模型和其他自动化设备中，用于控制装置的角度或位置。
在进行舵机操作时，需要遵循一些操作规程，以确保设备的正常运作并防止操作失误造成的损害。
一、选择适当的舵机选择适当的舵机是非常重要的，因为不同的舵机具有不同的负载能力、工作范围和精度。
因此，在选择舵机时，需要考虑具体的应用需求，以确保其性能符合要求，并且可以实现准确的控制。
二、连接舵机在连接舵机时，需要注意以下事项：1. 确认舵机的电路和引脚连接正确无误。
2. 使用正确的电压输入，遵循舵机工作电压范围。
3. 避免长时间过载使用，以免电机过热和损坏。
4. 确定是单向运行还是双向运行。
5. 设备停止运转时，将舵机释放并设置到中立位置。
6. 建议使用负载均衡器来避免过载，这样可以在多个舵机运行时均衡负载。
三、控制舵机在控制舵机时，需要注意以下事项：1. 在操作时，遵循舵机的工作速度和加速度限制，以避免损坏舵机。
2. 避免瞬间改变舵机的方向和速度，以减少运行噪音和减少舵机的磨损。
3. 在使用舵机时保持操作手柄连续性，避免频繁的百叶窗效应。
4. 遵循操作手柄开关推进或回退浆数量，确保舵机的运行速度与船的运行速度相匹配。
5. 避免在舵机处于最大扭矩和速度的情况下停止运行，以免舵机和舵机电机过热，影响船的运行稳定性。
四、舵机的维护和保养在进行舵机的维护和保养时，需要注意以下事项：1. 定期清洁舵机，以减少尘埃和外部碎片的进入，避免机芯磨损和舵机电机加热和损坏。
2. 使用舵机时，避免受潮、过热、过载和挤压等因素，避免给舵机电机带来不必要的损坏。
3. 舵机机芯需要定期进行充油维护，保持机芯的灵活性和稳定性。
4. 定期校正舵机，以确保其精度和稳定性的长期维持。
5. 对有问题的舵机需要及时更换或维修，以避免将其假定为正常状态，并保证设备的正常运作。
在使用舵机时，必须注意安全，并深入理解舵机的工作原理和性能特点，以确保舵机的可靠性和精度。
舵机控制舵机旋转原理图
舵机控制舵机旋转原理图章节一：引言舵机是一种常用于控制机械装置旋转角度的装置，被广泛应用于机器人、航模以及其他自动控制领域。
舵机的核心部件是一种能够旋转特定角度的电机，通过接收控制信号来实现精确控制。
本论文将重点介绍舵机的工作原理以及控制舵机旋转的电路原理图。
章节二：舵机工作原理舵机内部由电机、减速器、控制电路、位置反馈装置和输出轴组成。
电机是舵机的动力源，减速器可将电机转速通过齿轮传递给输出轴，控制电路则负责接收外部信号并控制电机旋转到特定位置。
位置反馈装置的作用是反馈输出轴的位置信号给控制电路，确保旋转角度的精确控制。
章节三：舵机控制电路原理图舵机控制电路主要由微控制器、电源电路、驱动电路和通信接口组成。
微控制器是整个舵机控制系统的核心，通过编程实现对舵机的控制。
电源电路提供稳定的电源供电，确保舵机正常工作。
驱动电路负责通过电平变化控制舵机的旋转方向和速度。
通信接口可实现人机交互以及与其他系统的数据交换。
章节四：舵机旋转原理图舵机旋转的原理图主要由电机控制部分、驱动部分和位置反馈部分组成。
电机控制部分包括电源、电机和控制电路，其中电机通过电源得到动力驱动，控制电路接收微控制器发送的PWM信号来控制电机的旋转。
驱动部分包括三态驱动电路和齿轮传动装置，三态驱动电路通过控制三个开关的关闭和开启，可以实现电机正转、反转以及停止。
齿轮传动装置则将电机的转速和扭矩传递给输出轴。
位置反馈部分由位置反馈装置和比较器组成，位置反馈装置可以检测输出轴的位置，并将其转换为电压信号传给比较器，比较器则将反馈信号与控制信号进行比较，以实现对旋转角度的精确控制。
总结本论文介绍了舵机的工作原理以及控制舵机旋转的电路原理图。
舵机通过电机、减速器、控制电路、位置反馈装置和输出轴组成，通过接收控制信号实现旋转角度的精确控制。
控制电路采用微控制器、电源电路、驱动电路和通信接口，而舵机旋转的原理图由电机控制部分、驱动部分和位置反馈部分组成。
舵机控制原理是什么_舵机的控制方法
舵机控制原理是什么_舵机的控制方法舵机，是指在自动驾驶仪中操纵飞机舵面（操纵面）转动的一种执行部件。
分有：①电动舵机，由电动机、传动部件和离合器组成。
接受自动驾驶仪的指令信号而工作，当人工驾驶飞机时，由于离合器保持脱开而传动部件不发生作用。
②液压舵机，由液压作动器和旁通活门组成。
当人工驾驶飞机时，旁通活门打开，由于作动器活塞两边的液压互相连通而不妨害人工操纵。
此外，还有电动液压舵机，简称“电液舵机”。
舵机的大小由外舾装按照船级社的规范决定，选型时主要考虑扭矩大小。
如何审慎地选择经济且合乎需求的舵机，也是一门不可轻忽的学问。
本文首先介绍了舵机工作原理，其次阐述了舵机控制原理及舵机的追随特性，最后介绍了舵机的控制方法和舵机对速度的控制。
舵机工作原理舵机的伺服系统由可变宽度的脉冲来进行控制，控制线是用来传送脉冲的。
脉冲的参数有最小值，最大值，和频率。
一般而言，舵机的基准信号都是周期为20ms，宽度为1.5ms。
这个基准信号定义的位置为中间位置。
舵机有最大转动角度，中间位置的定义就是从这个位置到最大角度与最小角度的量完全一样。
最重要的一点是，不同舵机的最大转动角度可能不相同，但是其中间位置的脉冲宽度是一定的，那就是1.5ms。
如下图：角度是由来自控制线的持续的脉冲所产生。
这种控制方法叫做脉冲调制。
脉冲的长短决定舵机转动多大角度。
例如：1.5毫秒脉冲会到转动到中间位置（对于180°舵机来说，就是90°位置）。
当控制系统发出指令，让舵机移动到某一位置，并让他保持这个角度，这时外力的影响不会让他角度产生变化，但是这个是由上限的，上限就是他的最大扭力。
除非控制系统不停的发出脉冲稳定舵机的角度，舵机的角度不会一直不变。
当舵机接收到一个小于1.5ms的脉冲，输出轴会以中间位置为标准，逆时针旋转一定角度。
接收到的脉冲大于1.5ms情况相反。
不同品牌，甚至同一品牌的不同舵机，都会有不同的最大值和最小值。
舵机控制方式
舵机是标准PWM信号来驱动的，一般PWM控制信号的周期为20ms,其调制波如图3.8所示。
当给舵机输入脉宽为0.5ms，即占空比为0.5/20=2.5%的调制波时，舵机右转90度；当给舵机输入脉宽为1.5ms，即占空比为1.5/20=7.5%的调制波时，舵机静止不动；当给舵机输入脉宽为2.5ms，即占空比为2.5/20=12.5%的调制波时，舵机左转90度。
可以推导出舵机转动角度与脉冲宽度的关系计算公式为：
注：其中t为正脉冲宽度（ms）；θ为转动角度；当左转时取加法计算，右转时取减法计算结果。
图3.8 舵机驱动PWM波形
PWM脉宽与舵机转角的对照关系如表3.3所示：
表3.3 PWM脉宽与舵机转角的对照关系
无人驾驶导航车的方向就是靠调节舵机的转角来实现的，在软件上是通过算法对PWM波占空比进行实时设置，对应舵机转角发生变化，从而使无人驾驶导航车完成各种不同的转向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
舵机及舵机的控制
1.什么是舵机：
在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。
舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。
舵机是一种俗称，其实是一种伺服马达。
还是看看具体的实物比较过瘾一点：
2.其工作原理是：
控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。
就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。
3.舵机的控制：
舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为
0.5ms~2.5ms范围内的角度控制脉冲部分。
以180度角度伺服为例，那么对应的控制关
系是这样的：
0.5ms--------------0度；
1.0ms------------45度；
1.5ms------------90度；
2.0ms-----------135度；
2.5ms-----------180度；
请看下形象描述吧:
这只是一种参考数值，具体的参数，请参见舵机的技术参数。
小型舵机的工作电压一般为4.8V或6V，转速也不是很快，一般为0.22/60度或0.18/60度，所以假如你更改角度控制脉冲的宽度太快时，舵机可能反应不过来。
如果需要更快速的反应，就需要更高的转速了。
要精确的控制舵机，其实没有那么容易，很多舵机的位置等级有1024个，那么，如果舵机的有效角度范围为180度的话，其控制的角度精度是可以达到180/1024度约0.18度了，从时间上看其实要求的脉宽控制精度为2000/1024us约2us。
如果你拿了个舵机，连控制精度为1度都达不到的话，而且还看到舵机在发抖。
在这种情况下，只要舵机的电压没有抖动，那抖动的就是你的控制脉冲了。
而这个脉冲为什么会抖动呢？当然和你选用的脉冲发生器有关了。
一些前辈喜欢用555来调舵机的驱动脉冲，如果只是控制几个点位置伺服好像是可以这么做的，可以多用几个开关引些电阻出来调占空比，这么做简单吗，应该不会啦，调试应该是非常麻烦而且运行也不一定可靠的。
其实主要还是他那个年代，单片机这东西不流行呀，哪里会哟！
使用传统单片机控制舵机的方案也有很多，多是利用定时器和中断的方式来完成控制的，这样的方式控制1个舵机还是相当有效的，但是随着舵机数量的增加，也许控制起来就没有那么方便而且可以达到约2微秒的脉宽控制精度了。
听说AVR也有控制32个舵机的试验板，不过精度能不能达到2微秒可能还是要泰克才知道了。
其实测试起来很简单，你只需要将其控制信号与示波器连接，然后让试验板输出的舵机控制信号以2微秒的宽度递增。
为什么FPPA就可以很方便地将脉宽的精度精确地控制在2微秒甚至2微秒一下呢。
主要还是delay memory这样的具有创造性的指令发挥了功效。
该指令的延时时间为数据单元中的立即数的值加1个指令周期（数据0出外，详情请参见delay指令使用注意事项）因为是8位的数据存储单元，所以memory中的数据为（0～255），记得前面有提过，舵机的角度级数一般为1024级，所以只用一个存储空间来存储延时参数好像还不够用的，所以我们可以采用2个内存单元来存放舵机的角度伺服参数了。
所以这样一来，我们可以采用这样的软件结构了：
程序原理可以是这样的：
pushw pwm0 ; //注意这里的pwmn指第n路的pwm参数值，是个16位数
//据存放空间，相信8位机中一次操作个16位数据也是首见吧
popw pwmtemp; //将16位数据移动到一个临时空间
set1 s_motor0_drv
call pwm_delay
set0 s_motor0_drv
;
pushw pwm1
popw pwmtemp
set1 s_motor1_drv
call pwm_delay
set0 s_motor1_drv
;
按这样写下去，一路PC写7个这样的伺服也一点不紧张的，因为PWM的周期是20毫秒，而最大脉宽才2.5毫秒，7*2.5＝17.5毫秒。
写完了所有的脉冲后又做什么，跳回再等待下一个20毫秒有效的信号量。
而20毫秒的信号量从哪里来，因为多核心，当然可以随便拿个工作频率低点的CPU来产生啦。
这样一来，一颗14PIN的FPPA ,PDK80C02-SOP14就可以通过无线或者红外来精确控制7路舵机。
当然你想控制40路左右的驱动都没有问题,因为我们的最大封装就有40几个IO口。
舵机驱动的应用场合：
1. 高档遥控仿真车,至少得包括左转和右转功能,高精度的角度控制,必然给你最真实的驾车体验.
2. 多自由度机器人设计,为什么日本人设计的机器人可以上万RMB的出售,
而国内设计的一些两三千块也卖不出去呢,还是一个品质的问题.
3. 多路伺服航模控制,电动遥控飞机,油动遥控飞机,航海模型等
也许各位同行有比这更厉害的处理方法，希望可以拿出来一起分享下，谢谢！。
