绘制铸造工艺图的程序和注意事项
铸造工艺课程设计指导书1
从下图中选取一个零件进行铸造工艺设计。
(1)端盖,材料为HT150,机器造型,大批量生产; (2)底座,大批量生产,承受中等静载荷;端盖阀盖比例1:2铸造工艺课程设计指导书§1设计目的与要求1.通过课程设计巩固和加深铸造工艺课及其它有关基础课和技术基础课的知识;2.通过课程设计能较系统的掌握铸造工艺及工艺工装的设计方法,锻炼运用铸造工艺手册及其它技术资料的基本技能,以达到培养学生分析和解决铸造生产实际问题的能力;3.通过课程设计使学生进一步提高图纸、文字表达能力;4.为今后工作打下基础。
§2设计任务学生要在规定的时间(三周)内,必须完成一个中等复杂程度的零件,采用机器造型的主要铸造技术文件汇(编)制工作。
具体任务包括:1.铸造工艺图一张2.模板装配图一张3.芯盒装配图一张4.铸型装配图一张5.铸造工艺卡一张6.设计说明书一份§3设计内容和步骤铸造工艺课程设计总的程序是:根据已下达的课题任务-零件图进行详细的工艺分析后,绘制出铸造工艺图。
然后以工艺图为依据,设计出模板图和芯盒图,然后再绘制铸型装配图(合箱图),最后编写设计说明书和工艺卡。
§3.1按设计步骤分别介绍各项主要内容与注意事项:§3.1.1首先了解和熟悉铸造零件图纸通过阅读图纸,应着重了解以下各点:1.了解铸造零件的结构形状及各投影间的关系,建立零件形状的明确完整的立体概念,以保证工艺设计及各项设计制图工作的顺利进行;2.弄清零件图的各项尺寸,并着重记录铸造零件的重量,主要壁厚及最大壁厚,零件最大尺寸(长宽高轮廓尺寸),以供工艺设计使用;3.零件各项公差要求,零件加工位置及零件各项加工要求(包括边面光洁度),并对加工方法做初步了解;4.零件材质及性能要求,以及图纸上指出的各项特殊技术要求。
§3.1.2了解和分析铸造零件在机器中的位置和作用进一步了解其负载情况及其工作条件,如了解零件所受载荷性质(静载荷,交变载荷,冲击载荷等)和载荷大小,并对受力情况做初步了解。
铸造工艺方案及工艺图示例解析
16
轴座铸件的一型两铸方案
3#型芯是悬臂型芯,其型芯头的长度较长。大批生产时, 还可考虑一箱中同时铸造两件的方案(图1-49),使悬臂型 芯成为挑担型芯,这样可使芯头长度缩短,且下芯定位简 便,成本更低。
17
C6140车床进给箱体
18
1.分型面的选择
方案Ⅰ 分型面在轴孔的中心线上。此时凸台A因距分型面 较近,又处于上箱,若采用活块、型砂易脱落,故只能 用型芯来形成,但槽C用型芯或活块均可制出。本方案的 主要优点是便于铸出九个轴孔,铸后飞翅少,便于清理。 同时,下芯头尺寸较大,型芯稳定性好,不易产生偏芯 缺陷。其主要缺点是型芯数量较多。 方案Ⅱ 从基准面D分型,铸件绝大部分位于下箱。此时, 凸台A不妨碍起模,但凸台E和槽C妨碍起模,也需用活块 或型芯来克服。其缺点是轴孔难以直接铸出。若铸出轴 孔,因无法制出型芯头,必须加大型芯与型壁的间隙, 使飞翅的清理工作量加大。 方案Ⅲ 从B面分型,即铸件全部置于下箱。其优点是铸件 不会产生错型缺陷。同时,铸件最薄处在铸型下部,金 属液易于填充。缺点是凸台E、A和槽C都需采用活块或型 芯,而内腔型芯上大下小、稳定性差;若铸出轴孔,则 其缺点与方案Ⅱ同。
20
2.铸造工艺图
分型面确定之后, 便可依据有关资料 绘制铸造工艺图。 图2—42为采用分 型方案Ⅰ时的铸造 工艺图。由于本书 省略了其它视图, 故组装而成的型腔 大型芯的细节图中 未能示出。
21
铸造工艺设计实例4
图示是支承轮铸造工艺图。材料
HT200,铸件质量约19 kg,轮廓
尺寸φ300 mm×100 mm,生产批 量为单件。 (1)从图纸上可以看出,该铸件 外形结构为旋转体,辐板下有三 根加强肋并与φ40孔形成六等分均 布,外形较为简单。主要壁厚为
铸造工艺设计步骤
铸造工艺设计:就是根据铸造零件的结构特点,技术要求,生产批量和生产条件等,确定铸造方案和工艺参数,绘制铸造工艺图,编制工艺卡等技术文件的过程.设计依据:在进行铸造工艺设计前,设计者应掌握生产任务和要求,熟悉工厂和车间的生产条件,这些是铸造工艺设计的基本依据.设计内容:铸造工艺设计内容的繁简程度,主要决定于批量的大小,生产要求和生产条件.一般包括下列内容:铸造工艺图,铸件(毛坯)图,铸型装配图(合箱图),工艺卡及操作工艺规程.设计程序:1零件的技术条件和结构工艺性分析;2选择铸造及造型方法;3确定浇注位置和分型面;4选用工艺参数;5设计浇冒口,冷铁和铸肋;6砂芯设计;7在完成铸造工艺图的基础上,画出铸件图;8通常在完成砂箱设计后画出;9综合整个设计内容.铸造工艺方案的内容:造型,造芯方法和铸型种类的选择,浇注位置及分型面的确定等.铸件的浇注位置是指浇注时铸件在型内所处的状态和位置.分型面是指两半铸型相互接触的表面.确定砂芯形状及分盒面选择的基本原则,总的原则是:使造芯到下芯的整个过程方便,铸件内腔尺寸精确,不至造成气孔等缺陷,使芯盒结构简单.1保证铸件内腔尺寸精度;2保证操作方便;3保证铸件壁厚均匀;4应尽量减少砂芯数目;5填砂面应宽敞,烘干支撑面是平面;6砂芯形状适应造型,制型方法.铸造工艺参数通常是指铸型工艺设计时需要确定的某些数据.1铸件尺寸公差:是指铸件各部分尺寸允许的极限偏差,它取决于铸造工艺方法等多种因素.2主见重量公差定义为以占铸件公称质量的百分率为单位的铸件质量变动的允许值.3机械加工余量:铸件为保证其加工面尺寸和零件精度,应有加工余量,即在铸件工艺设计时预先增加的,而后在机械加工时又被切去的金属层厚度,称为机械加工余量,简称加工余量.代号用MA,由精到粗分为ABCDEFGH和J9个等级。
4铸造收缩率K的定义是K=式中L摸样工作面的尺寸;L铸件尺寸.5起模斜度:为了方便起模,在模样,芯盒的出模方向留有一定斜度,以免损坏砂型或砂芯.这个斜度称为起模斜度.6最小铸出孔及槽.7工艺补正量:因工艺需要在铸件相应非加工面上增加的金属层厚度称为工艺补正量.8分型负数:为了保证铸件尺寸精度,在拟订工艺时,为抵消铸件在分型面部位的增厚,在模样上相应减去的尺寸,称为分型负数.9反变形量:在模样上做出的预变形量.10砂芯负数(砂芯减量):为了保证铸件尺寸准确,将芯盒的长.宽尺寸减去一定量,这个被减去的尺寸称为砂芯负数.11非加工壁厚的负余量:为了保证铸件尺寸的准确性,凡形成非加工壁厚的木模或芯盒内的肋板厚度尺寸应该减小,即小于图样尺寸,所减小的厚度尺寸称为非加工壁厚的负余量.12分芯负数:对于分段制造的长砂芯或分开制造的大砂芯,在接缝处应留出分芯间隙量,即在砂芯的分开面处,将砂芯尺寸减去间隙尺寸,被减去的尺寸称为分芯负数.判断铸件变形方向:铸件冷却缓慢的一侧必定受到拉应力而产生内凹变形;冷却较快的一侧必定受到压应力而产生外凸变形.浇注系统由浇口杯(外浇口)、直浇道、直浇道窝、横浇道和内浇道等部分组成。
铸造工艺图及设计实例
铸造工艺图及设计实例汇报人:日期:•铸造工艺图概述•铸造工艺图绘制技巧•铸造工艺图设计实例目录•铸造工艺图优化建议与展望01铸造工艺图概述铸造工艺图是用于描述铸造生产过程中各项工艺参数、设备、材料等信息的图纸。
定义指导铸造生产过程,确保产品质量,提高生产效率,降低生产成本。
作用定义与作用确保图纸上的数据和信息准确无误,符合实际生产情况。
图纸应包含所有必要的工艺参数、设备、材料等信息,不遗漏任何细节。
图纸应清晰易懂,方便操作人员理解和执行。
遵循行业标准和规范,确保图纸的可读性和可操作性。
准确性完整性清晰性标准化确定生产工艺流程根据产品结构和材料,确定铸造生产的工艺流程,包括造型、浇注、冷却、落砂等环节。
绘制铸造工艺图在零件图的基础上,绘制铸造工艺图,包括造型方法、浇注系统、冒口、冷铁、浇口等工艺参数的设计和布置。
输出和归档将审核通过的铸造工艺图输出并归档,以备后续生产和检验使用。
确定产品结构和材料根据产品设计和材料要求,确定铸造产品的结构和材料。
绘制零件图根据产品设计和材料要求,绘制铸造产品的零件图,包括零件的结构、尺寸、材料等信息。
审核和修改对绘制好的铸造工艺图进行审核和修改,确保图纸的准确性和完整性。
01020304050602铸造工艺图绘制技巧零件结构分析分析零件的结构,包括形状、尺寸、壁厚等,以确定铸造工艺的可行性。
铸造工艺性评估根据零件的结构特点,评估铸造工艺的可行性,包括是否能够满足铸造工艺的要求。
根据零件的使用要求和铸造工艺的要求,选择合适的材料。
对所选材料进行性能分析,包括化学成分、力学性能、热处理性能等,以确保材料能够满足使用要求。
材料选择与性能分析材料性能分析材料选择根据零件的结构和铸造工艺的要求,进行模具设计。
模具设计制定模具制造工艺流程,包括模具材料的选择、加工方法、热处理等,以确保模具能够满足使用要求。
制造工艺流程对制造完成的模具进行调试和修正,以确保模具能够满足铸造工艺的要求。

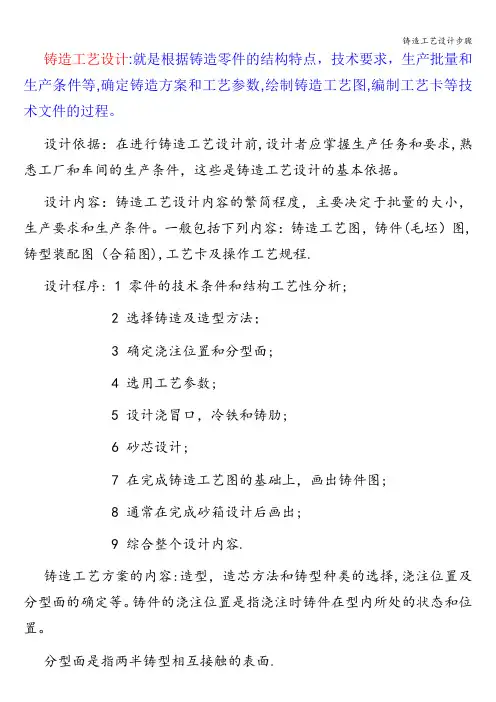

铸造工艺设计步骤
铸造工艺设计:就是根据铸造零件的结构特点,技术要求,生产批量和生产条件等,确定铸造方案和工艺参数,绘制铸造工艺图,编制工艺卡等技术文件的过程。
设计依据:在进行铸造工艺设计前,设计者应掌握生产任务和要求,熟悉工厂和车间的生产条件,这些是铸造工艺设计的基本依据。
设计内容:铸造工艺设计内容的繁简程度,主要决定于批量的大小,生产要求和生产条件。
一般包括下列内容:铸造工艺图,铸件(毛坯)图,铸型装配图(合箱图),工艺卡及操作工艺规程.设计程序: 1 零件的技术条件和结构工艺性分析;2 选择铸造及造型方法;3 确定浇注位置和分型面;4 选用工艺参数;5 设计浇冒口,冷铁和铸肋;6 砂芯设计;7 在完成铸造工艺图的基础上,画出铸件图;8 通常在完成砂箱设计后画出;9 综合整个设计内容.铸造工艺方案的内容:造型,造芯方法和铸型种类的选择,浇注位置及分型面的确定等。
铸件的浇注位置是指浇注时铸件在型内所处的状态和位置。
分型面是指两半铸型相互接触的表面.确定砂芯形状及分盒面选择的基本原则,总的原则是:使造芯到下芯的整个过程方便,铸件内腔尺寸精确,不至造成气孔等缺陷,使芯盒结构简单.1 保证铸件内腔尺寸精度;2 保证操作方便;3 保证铸件壁厚均匀;4 应尽量减少砂芯数目;5 填砂面应宽敞,烘干支撑面是平面;6 砂芯形状适应造型,制型方法.铸造工艺参数通常是指铸型工艺设计时需要确定的某些数据。
1 铸件尺寸公差:是指铸件各部分尺寸允许的极限偏差,它取决于铸造工艺方法等多种因素。
2 主见重量公差定义为以占铸件公称质量的百分率为单位的铸件质量变动的允许值.3 机械加工余量:铸件为保证其加工面尺寸和零件精度,应有加工余量,即在铸件工艺设计时预先增加的,而后在机械加工时又被切去的金属层厚度,称为机械加工余量,简称加工余量。
代号用 MA ,由精到粗分为ABCDEFGH和J 9个等级。
4 铸造收缩率K的定义是 K= 式中L 摸样工作面的尺寸;L 铸件尺寸.5 起模斜度:为了方便起模,在模样,芯盒的出模方向留有一定斜度,以免损坏砂型或砂芯.这个斜度称为起模斜度.6 最小铸出孔及槽.7 工艺补正量:因工艺需要在铸件相应非加工面上增加的金属层厚度称为工艺补正量。
第五章铸造工艺图与设计实例
用蓝色线 表示,圆 钢冷铁涂 淡蓝色, 成型冷铁 打叉。
18.拉肋、收
用细实线 表示,注 明各部尺 寸并写出 “拉肋” 或“收缩 肋”字样。
19.
用细实线 表示,圆 钢冷铁涂 淡黑色, 成型冷锣 打叉。
20.浇注系统
用红色线或红色双线表示, 用细实线或细实双线表示并
并注明各部尺寸。
注明各部尺寸。
补贴 用红色线 表示并注 明各部尺 寸。
9.冒口切割
用虚线表 示,注明 切割余量 数值。
10.
用细实线 表示并注 明各部尺 寸。
11. 出气孔
用红色线表示,注明各部 用细实线表示,注明各部
尺寸。
尺寸。
11.砂芯编号、边界符号及芯头边界
芯头边界用细实线表示、砂芯编 芯头边界用蓝色线表示、砂芯编 号用阿拉伯数字1#、2#等标注。边 号用阿拉伯数字1#、2#等标注。边 界符号一般只在芯头及砂芯交界 界符号一般只在芯头及砂芯交界 处用与砂芯编号相同的小号数字 处用与砂芯编号相同的小号数字 表示。铁芯须写出“铁芯”字样。 表示。铁芯须写出“铁芯”字样。
附近注明加工余量数值。
示零件形状,并注明加工余量数
b.在工艺说明中写出上、侧、 值。
下字样,注明加工余量数值。b.粗实线表示零件轮廓,在工艺说明特Fra bibliotek要求的加工余量可将
中写出上、侧、下字样,注明加
数
工
值标在加工符号附近。
余量数值。(凡带斜度的加工余
量
应注明斜度)。
用红色 线打叉
6.不铸出的孔和槽
不铸出的 孔和槽在 铸件图中 不画出
⑩模样的分型负数,分模面及活块形状,反变形量 的大小和位置、形状及非加工壁厚的负余量,工 艺补正量的加设位置和尺寸等。
铸造工艺方案及工艺图示例(PPT37页)
但在不同生产批量下,具体方案可选择如下: (1)单件、小批生产
由于轴孔直径较小、
勿需铸出,而手工造
型便于进行挖砂和活
块造型,此时依靠方
下
案Ⅱ分型较为经济合
上
理。
12
但在不同生产批量下,具体方案可选择如下:
(2)大批量生产
机器造型难以使用活 块,故应采用型芯制 出轴孔内凸台。
采用方案Ⅲ从110㎜凹 槽底面分型,以降低 模板制造费用。
2
3
上 下
收缩率 1%
Φ150 Φ70
全部 M15×4均布
110
Φ50
Φ100
4
Φ80
收缩率1%
Φ50
Φ200
25 8
120
其余
Φ15×4均布
下 上
5
工艺设计实例2
材料:HT200
②
收缩率:1.0 %
③
下
上
①
6
一、 铸造工艺方案示例
可从以下几方面进行分析: ① 分型面和分模面; ② 浇注位置、浇冒口的位置、形状、尺寸 和数量; ③ 工艺参数; ④ 型芯的形状、位置和数目,型芯头的定 位方式和安装方式; ⑤冷铁的形状、位置、尺寸和数量; ⑥ 其他。
留待钻削加工成形。
从对轴座结 构的总体分析来 看,该件适于采 用水平位置的造 型、浇注方案, 此时Φ40 mm内孔 处只要加大加工 余量仍可保证该 处的质量。
14
(1)单件小批生产工艺方案
方案(1)所示采用两个分型面、三箱造型,浇注 位置为底板朝下。这样做可使底 板上的长方形凹槽 用下型的砂垛形成。
属液易于填充。缺点是凸台E、A和槽C都需采用活块或型
芯,而内腔型芯上大下小、稳定性差;若铸出轴孔,则
铸造工艺图
第三节铸造工艺图铸造生产时,首先要根据铸件的结构特征、技术要求、生产批量、生产条件等因素,确定铸造工艺方案.其主要内容包括浇注位置、分型面、铸造工艺参数(机械加工余量、起模斜度、铸造圆角、收缩率、芯头等)的确定,然后用规定的工艺符号或文字绘制成铸造工艺图.铸造工艺图是指导铸造生产的技术文件,也是验收铸件的主要依据.一、浇注位置的确定【浇注位置】浇注时铸件在铸型中所处的位置称为浇注位置。
铸件的浇注位置对铸件的质量、尺寸精度、造型工艺的难易程度都有很大的影响。
通常按下列基本原则确定浇注位置。
(1)铸件的重要工作面或主要加工面朝下或位于侧面。
浇注时金属液中的气体、熔渣及铸型中的砂粒会上浮,有可能使铸件的上部出现气孔、夹渣、砂眼等缺陷,而铸件下部出现缺陷的可能性小,组织较致密。
如图所示机床床身的浇注位置,应将导轨面朝下,以保证该重要工作面的质量。
如图所示的卷扬筒,其圆周面的质量要求较高,采用立浇方案,可使圆周面处于侧面,保证质量均匀一致. 如图机床床身的浇注位置,应将导轨面朝下,以保证该重要工作面的质量.床身的主要工作面朝下卷扬筒的工作面置于侧壁(2)铸件的大平面朝下或倾斜浇注。
由于浇注时炽热的金属液对铸型的上部有强烈的热辐射,引起顶面型砂膨胀拱起甚至开裂,使大平面出现夹砂、砂眼等缺陷。
大平面朝下或采用倾斜浇注的方法可避免大平面产生铸造缺陷。
下图为平板铸件的浇注位置。
大平面朝下(3)铸件的薄壁朝下、侧立或倾斜。
为防止铸件的薄壁部位产生冷隔、浇不到缺陷,应将面积较大的薄壁置于铸件的下部,或使其处于侧壁或倾斜位置,如图所示.薄壁铸件的浇注位置(4)铸件的厚大部分应放在顶部或在分型面的侧面。
主要目的是便于在厚处安放冒口进行补缩,如图阀体的冒口补缩和图卷扬筒的重要面位于侧面所示.二、分型面的选择【分型面】是铸型组元间的接合面。
为便于起模,一般分型面选择在铸件的最大截面处.分型面的选定应保证起模方便、简化铸造工艺、保证铸件的质量.确定分型面应遵循如下原则。
铸造工艺模型立体图制作
铸造工艺模型立体图制作陈设室的模型大致分类,分别为砂箱模型,模底板模型,芯盒模型,铸造工艺模型,芯头模型,浇注系统模型一.整理陈设室陈设室专门久没有进行清洁了,不管柜子上依旧模型上都积攒了许多灰尘.为了之后进行模型制图和新柜子的高计,我们需要将所有模型从柜子里面取出,进行分类整理,同时还要进行清洁。
将模型从柜子里取出后先是凌乱地摆放到桌子和地上,然后一件一件开始清洗。
有些形状复杂的模型清洗起来十分困难,而且其中几个木制的模型更是只能用布小心擦拭以防受潮。
将模型清洗完后开始分类,但发觉许多模型都已损坏,因此在分类前我们将模型中差不多损坏地先堆放到一边,再将完好的模型进行区分。
正式开始分类时才发觉有些模型没有名称,有些还好,从外观能够看出其功用和类型,但有些就无法确认了,因此我们将那些没有名字又看不出用途的模型放置一边,将剩下的进行细分。
最后我们将模型分为了以下几类:工装模型(包括砂箱模型和模底板模型)、铸件工艺模型、铸件设计参考模型、金属型铸造系列模型、浇注系统模型、芯盒模型、砂芯模型。
还有几个独立的模型不属于上述任何一类。
二.绘制三维立体图我们的任务要紧是绘制三维立体图形,用的是PROE软件,proe 是美国PTC公司旗下的产品Pro/Engineer软件的简称。
Pro/E(Pro/Engineer操作软件)是美国参数技术公司(Parametric Technology Corporation,简称PTC)的重要产品。
是一款集CAD/CAM/CAE功能一体化的综合性三维软件,在目前的三维造型软件领域中占有着重要地位,并作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广,是现今最成功的CAD/CAM软件之一。
尽管之前学过那个软件,但由于有一段时刻没有接触,对那个软件有些生孰了,再次打开那个软件时第一要做的是重新熟悉那个软件的界面和各个命令,以便之后绘图。
PROE的界面有些复杂,有操纵坐标轴、坐标面、转动操纵的开关,也有常用工具的陈设,还有最差不多的文件编辑栏,因此,要紧的是绘图框部分,只是只有进入草绘命令时才能够在绘图框内绘图,否帽只能观看图形的立体结构。
铸造工艺图及设计实例
xx年xx月xx日
铸造工艺图及设计实例
铸造工艺图概述铸造工艺图的设计原则及实例铸造设计的材料选择与处理铸造设计的结构优化与实例铸造工艺图的应用与发展
contents
目录
铸造工艺图概述
01
铸造工艺图是一种用图形方式表示铸造生产全过程的工艺方案,包括铸造方法、工艺参数、浇注位置、分型面、起模斜度、浇注系统、补缩系统、冷却系统、出渣和排气系统等。
满足使用性能要求
结构设计时应根据产品使用性能要求,合理确定结构形式和材料,同时考虑表面粗糙度、尺寸精度等参数。
确保力学性能
铸造件应具有相应的力学性能,如强度、刚度、耐磨性等,以满足使用过程中的各种应力条件。
铸造结构设计的基本原则
优化浇注系统
浇注系统是铸造过程中的重要环节,通过优化浇口、冒口、浇道等的设计,提高金属液的填充平稳性和补缩效果。
5G技术
铸造工艺图的设计将结合AI技术,实现智能设计、优化生产等功能。
AI技术
铸造工艺图的设计将更加注重绿色制造,采用更加环保的材料和工艺。
绿色制造
THANKS
感谢观看
确定铸造方法
设计铸造工艺方案
绘制铸造工艺图
根据铸件的大小、形状和材料等因素,选择合适的铸造方法,如砂型铸造、金属型铸造等。
根据铸造方法,制定详细的铸造工艺方案,包括造型、浇注系统、冷却系统、浇口和冒口等。
根据铸造工艺方案,绘制铸造工艺图,包括总装图、零件图、工艺尺寸和公差等。
缸体浇注系统
缸体浇注系统的设计是铸造工艺图的关键环节之一,需要合理规划浇口和冒口的数量、位置和尺寸,以保证充型完整和金属液的补缩。
03
铸造工艺图的应用范围
02
01
铸造工艺图绘制
铸造工艺图绘制技术发展趋势
1 2 3
智能化
随着人工智能技术的发展,铸造工艺图绘制将逐 渐实现智能化,通过机器学习和深度学习等技术 提高绘图的自动化程度。
参数化设计
参数化设计技术能够根据铸造工艺要求,自动生 成符合要求的铸造工艺图,提高绘图的效率和准 确性。
虚拟现实与增强现实
虚拟现实和增强现实技术将为铸造工艺图绘制提 供更加直观和交互性强的手段,方便进行工艺分 析和优化。
基于Autodesk Inventor的三维CAD/CAM软件,可用于铸造工艺 图的绘制和加工模拟。
Delcam PowerMILL
专业的数控加工编程软件,可用于铸造工艺图的绘制和加工路径的 规划。
03
铸造工艺图绘制技巧
比例与尺寸标注
比例选择
根据铸造工艺的特点和要求,选择合 适的比例尺,以便在图纸上准确表达 铸造工艺的细节。
05
铸造工艺图绘制常见问题 与解决方案
铸造工艺图绘制常见问题
问题1
铸造工艺图绘制不准确,导致 生产出的产品不符合要求。
问题2
铸造工艺图绘制过程中,对细 节处理不够精细,导致生产出 的产品存在缺陷。
问题3
铸造工艺图绘制过程中,对材 料选择不当,导致生产出的产 品性能不达标。
问题4
铸造工艺图绘制过程中,对工 艺流程安排不合理,导致生产
02
它通过图形、符号和文字等元素 ,详细表示铸造工艺过程中的各 个步骤和操作要点。
铸造工艺图绘制的重要性
确保生产过程的顺利进行
降低生产成本
通过绘制铸造工艺图,可以明确生产流程 、设备和操作要求,为生产人员提供明确 的指导,确保生产过程的顺利进行。
通过优化铸造工艺流程,可以降低生 产成本,提高生产效率。
铸造工艺图及设计实例
在保证产品质量的前提下,尽量减少不必要的生 产环节,降低成本。
提高材料利用率
合理规划铸件结构和浇注系统,减少材料浪费, 提高材料利用率。
引入智能化技术
利用先进的铸造模拟软件和智能化设备,提高铸 造工艺图的准确性和可靠性。
铸造工艺图的未来发展趋势
绿色铸造
随着环保意识的提高,未来铸造工艺图将更加注重环保和节能, 减少对环境的负面影响。
熟练掌握所选软件的基本操作和功能是进 行铸造工艺图设计的前提条件。
参考实例和教程
不断实践和总结经验
通过参考实例和教程可以快速掌握软件的 使用技巧和方法,提高设计效率。
通过不断实践和总结经验可以逐步提高铸 造工艺图设计的水平,提升设计质量和效 率。
THANKS
谢谢您的观看
Autodesk Inventor
一款专业的机械设计软件,提供全面的铸造工艺 图设计功能,支持参数化设计和协同工作。
3
ProCAST
一款专业的铸造工艺模拟软件,可进行铸造工艺 图设计和模拟分析,提高铸造工艺设计的准确性 和可靠性。
通用的CAD软件在铸造工艺图绘制中的应用
AutoCAD
一款通用的CAD软件,广泛应用于铸造工艺图绘制,支持二维和三维建模,提供丰富的绘图工具和编辑功能。
作用
铸造工艺图是铸造生产的基础,它为 生产人员提供了明确的工艺指导和要 求,确保铸造产品的质量和生产的顺 利进行。
铸造工艺图的绘制流程
确定产品需求
明确产品的尺寸、重 量、材料等要求。
产品分解
将产品分解成多个铸 造部分,确定每个部 分的功能和要求。
设计浇注系统
根据产品特点和生产 要求,设计合适的浇 注系统,确保金属液 能够顺利填充型腔。
铸造工艺图及设计实例
04
铸造工艺图的优化设计
尽量减少加工工序,缩短生产周期和成本。
铸造工艺图的优化原则
工艺流程最短
根据产品要求,选择合适的铸造合金、模具材料、浇口速度等工艺参数。
工艺参数合理
考虑铸造过程中操作的便利性,如浇注位置、模具结构等。
操作方便性
选择合适的CAE软件
建模与网格划分
模拟分析与优化
利用CAE软件进行铸造工艺图的优化设计
利用CAD软件进行铸造工艺图的三维建模
01
模型构建
根据铸造工艺图,利用CAD软件进行三维模型构建,包括各种铸造工艺参数的考虑和设置。
02
模型精度
在三维建模过程中需要考虑模型精度,对于铸造工艺图来说,一般采用中等精度即可满足要求。
三维建模的注意事项
铸造工艺简化
在三维建模过程中应对铸造工艺进行适当简化,以减少建模复杂度和提高建模效率。
意义
铸造工艺图的绘制是铸造生产的基础,它对提高产品质量、降低废品率、提高生产效率、降低成本等方面有着极其重要的意义。
铸造工艺图的作用与意义
02
铸造工艺图的设计
1
Hale Waihona Puke 铸造工艺图的设计原则2
3
设计时要考虑实际生产条件和工艺要求,确保铸造过程能够顺利进行并生产出符合要求的产品。
符合生产条件和工艺要求
通过对铸造工艺的优化,可以提高生产效率、降低成本、提高产品质量和减少废品。
xx年xx月xx日
铸造工艺图及设计实例
CATALOGUE
目录
铸造工艺图概述铸造工艺图的设计铸造工艺图的三维建模铸造工艺图的优化设计铸造工艺图的应用实例总结与展望
01
铸造工艺图概述
铸造工艺图是一种用图形符号和文字表示铸造生产全过程的工艺图,是铸造生产的主要技术文件。
铸造工艺图
铸造工艺图1. 简介铸造工艺图是指在铸造过程中用来表示工艺流程、工艺参数和工艺要求的一种图形化表示方式。
它用于指导铸造工艺人员正确执行铸造操作,确保生产过程的稳定性和产品的质量。
2. 构成要素铸造工艺图主要由以下几个要素组成:2.1. 工艺流程图工艺流程图是铸造工艺图的主要组成部分,它用来表示铸造过程中各个工艺环节的顺序和依赖关系。
通常采用流程图的形式,用图形和箭头表示各个环节及其之间的连接关系。
工艺流程图可以帮助工艺人员清晰地了解整个铸造过程,从而能够有序地进行操作。
2.2. 工艺参数表工艺参数表用来记录每个工艺环节的相关参数,包括温度、压力、速度等。
这些参数直接影响到铸造过程的稳定性和产品的质量。
工艺参数表可以帮助工艺人员准确地控制每个环节的参数,以达到预期的效果。
2.3. 工艺要求说明工艺要求说明是对每个工艺环节的要求进行详细描述,包括操作规程、注意事项和质量标准等。
工艺要求说明可以帮助工艺人员正确理解和遵守相关要求,确保生产过程的合规性和产品的质量。
3. 编制方法编制铸造工艺图一般需要按照以下步骤进行:3.1. 收集资料收集与铸造工艺相关的资料和数据,包括产品设计图纸、工艺标准和工艺工程师的指导意见等。
这些资料是编制铸造工艺图的基础,有助于准确地描述工艺流程和要素。
3.2. 绘制流程图根据收集到的资料和数据,绘制工艺流程图。
在绘制过程中要考虑各个环节之间的逻辑关系和依赖关系,确保流程图能够清晰地表示整个铸造过程的顺序和要素。
3.3. 填写参数表和要求说明在绘制工艺流程图的同时,填写对应的工艺参数表和工艺要求说明。
工艺参数表要准确记录每个环节的相关参数,工艺要求说明要详细描述每个环节的要求和标准。
3.4. 审核和调整完成铸造工艺图后,需要由工艺工程师进行审核和调整。
工艺工程师要仔细检查每个环节的参数和要求是否准确无误,并根据实际情况进行调整和优化。
4. 应用与效益铸造工艺图的应用可以带来以下几个方面的效益:4.1. 提高生产效率铸造工艺图能够对整个铸造过程进行规范化管理,减少因操作不规范而导致的错误和返工。
《铸造工艺图绘制》课件
通过学习铸造工艺图,学生可以更好地理解铸造工 艺和相关知识。
总结
通过本课件,我们学习了铸造工艺图的绘制步骤和重要性,以及其在实际应用中的意义和优势。
参考资料
• 铸造工艺设计手册 • 工程制图基础教程
绘制铸造工艺图
在铸造工艺图上标注铸 件各个部位和规格,并 说明铸造过程中的加工 和处理方法。
铸造工艺图的应用和意义
工艺优化
通过绘制铸造工艺图,可以优化生产工艺,提高生 产效率和产品质量。
技术交流
铸造工艺图是不同工作人员之间交流和合作的重要 工具。
生产指导
工人可以根据铸造工艺图进行生产操作,确保生产 过程标准化和规范化。
选择绘图方法
可以使用手工绘图、CAD绘图或三维建模软 件进行绘图。
铸造工艺图绘制详解
确定铸件几何 形状与尺寸
通过分析铸件的外形和 结构,确定铸件的类型、 尺寸和形状。
分析材料性质 与铸造工艺
根据铸件的材料特性, 选择合适的铸造工艺, 以确保最佳的铸造效果。
选择绘图方法
可以使用手工绘图、 CAD绘图或三维建模软 件来绘制铸造工艺图。
绘制工艺图可以帮助工人更好地理解任务,提高生产效率和质量。
铸造工艺图的绘制步骤
1
分析材料性质与铸造工艺
2
根据铸件材料的特点,选择合适的铸造工艺。
3
绘制铸造工艺图
4
标注铸件各个部位和规格,以及铸型和浇注 系统的构造和尺寸。
确定铸件几何形状与尺寸
通过分析外形尺寸和结构形式,确定铸件的 具体几何形状和尺寸。
《铸造工艺图绘制》PPT 课件
通过本课件,我们将学习铸造工艺图的绘制方法和步骤,了解铸造工艺图的 作用和重要性。
铸造工艺制图及制订原则
零件 工艺图
制配 造置 模型 型砂
造型
制配 造置 型型 芯芯 盒砂
造芯
砂型铸造过程
合箱、浇注
检
验
落砂、清理
铸件
铸造输工艺入制相图关及的制标订题原则
■铸造工艺图
定义:用各种工艺符号将工艺设计内容标注在工艺图上的图样 作用:生产准备,指导生产,检验依据
铸造工艺图的确定
铸造方法的选择
浇注位置的选择
分型面的选择
合金种类 灰口铸铁 碳钢
锡青铜
铸造收缩率 %
自由收缩
受阻收缩
1.4
1.2
灰口铸铁的最小铸孔尺寸(mm)
名称
最小铸孔尺(mm)
单件、小批量生产 成批量生产
Ф 30~50 Ф 15~30
大量生产
Ф 12~15
铸造输工艺入制相图关及的制标订题原则
铸造输工艺入制相图关及的制标订题原则
确定工艺参数
浇注位置的确定原则
分型面的确定原则
工艺参数选择的原则
基本原则
铸造输工艺入制相图关及的制标订题原则
◇浇注位置的确定原则
浇注位置:是指浇注时铸件在铸型中所处的位置。
基本要求:保证铸件质量 基本原则:“三朝下,两便于”
上 下
宽大平面朝下
重要面、受力面朝下
薄而大的面朝下
便于补缩,厚大部位朝上 便于安放型芯
铸造工艺制图及制订原则
主讲人:XX
铸造在工此艺输制图入及您制的订标原题则内容
铸造工艺制图及制订原则
铸造输工艺入制相图关及的制标订题原则
■铸造通常分为砂型铸造和特种铸造。
■砂型铸造:以型砂为材料制备铸型的铸造方法。砂型铸造适合于各 种金属的铸造生产,对铸件的尺寸、形状基本没有限制,工装设备简 单,成本低,适合各种生产形式。
《铸造工艺图绘制》课件
为铸造生产提供技术指导,确保铸件的质量和生 产效率。
分类
根据用途可分为零件图和总装图。
铸造工艺图绘制的流程
确定铸造工艺方案
根据铸件需求,选择合适的铸 造方法、材料和工艺参数。
绘制总装图
将各个零件的铸造工艺图进行 汇总,绘制出完整的总装铸造 工艺图。
了解铸件需求
与设计部门沟通,明确铸件的 使用要求和性能参数。
简化绘图流程
通过减少不必要的步骤和优化绘图工具,提高绘图效率。
标准化绘图规范
制定统一的绘图标准,确保图纸的准确性和一致性。
引入模板和预设元素
利用模板和预设元素,快速生成标准化的铸造工艺图。
铸造工艺图绘制的自动化技术
01
02
03
自动化绘图软件
利用自动化绘图软件,实 现快速、准确的铸造工艺 图绘制。
参数化绘图
实践操作
通过实践操作绘制铸造工艺图, 学生可以锻炼实际操作能力和技 能水平,提高自己的综合素质和 实践能力。
案Байду номын сангаас分析
通过对实际案例的分析和讨论, 学生可以更加深入地了解铸造工 艺的应用和实际效果,提高分析 和解决问题的能力。
总结词:进阶提高
详细描述:针对复杂铸件,如何进行详细的工艺分析,制定合理的铸造工艺方案,并绘制出完整的铸 造工艺图。
实例三:特殊要求的铸造工艺图绘制
总结词:特殊处理
详细描述:针对具有特殊要求的铸件,如何根据具体要求调整铸造工艺方案,并绘制出满足要求的铸造工艺图。
PART 04
铸造工艺图绘制进阶
铸造工艺图绘制的优化技巧
PART 05
铸造工艺图绘制应用
铸造工艺图绘制在生产中的应用
卡钳的铸造工艺流程及注意事项
卡钳的铸造工艺流程及注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!卡钳是一种常用的机械夹具,用于固定工件以进行测量或加工。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
绘制铸造工艺图的程序和注意事项
1)根据产品图及技术条件、产品的批量及需用日期,结合工厂实际条件选择铸造方法。
2)绘出砂芯形状、砂芯分块线(包括分芯负数)、芯头间隙、压紧环和防压环、积砂槽,标出有关尺寸和砂芯负数,必要时设计芯骨形状、尺寸和吃砂量。
3)绘出浇注系统、冒口的位置、形状、尺寸和数量,同铸试样的形状、位置和尺寸。
4)标出浇注位置和分型面。
5)绘出各视图上的加工余量及不铸孔、沟槽等工艺符号。
6)分析铸件的结构工艺性,判断缺陷倾向,提出结构改进意见和确定铸件凝固原则。
7)标出与分型面垂直壁的起模斜度。
18)模样的分型负数,分模面及活块形状,反变形量的大小和位置、形状、非加工壁厚的负余量,工艺补正量的加设位置和尺寸等。
9)画出分盒面,填砂(射砂)方向,砂芯出气方向,起吊方向等符号。
10)冷铁和铸筋的位置、形状、尺寸和数量,固定组合方法及冷铁留缝大小等。
11)大型铸件的吊柄,某些零件上所加的机械加工用夹头或加工基准台面等。
此外,有的铸造工艺图尚需说明:浇注要求,压铁重,冒口切割残留量,冷却保温处理方式,拉筋处理要求,退火要求等。
二.注意事项
1)凡是能在某一视图或剖视图上表示清楚即可的工艺内容,不必在每个视图上都反应出所有工艺符号,以免符号遍布图纸、相互重叠。
2)单件小批产品,甚至在某些成批生产的工厂中,铸造工艺图是在产品图上绘制的,直接用于指导生产。
3)相同尺寸的铸造圆角、等角度的起模斜度,图形上可不标注,只写在技术条件中。
4)所标注的各种工艺尺寸或数据,不要盖住产品图上的数据,应方便工人操作,符合工厂的实际条件。
5)砂芯边界线,如果和零件线或加工余量线、冷铁线等重合时,则可省去砂芯边界线。
6)加工余量的尺寸,如果顶面、内孔和底、侧面数值相同,图面上不标注尺寸,可填写在图纸背面的“模样工艺卡”中,也可写在技术条件中。
7)在剖面图中,砂芯线和加工余量线的相互关系处理上,不同工厂有不同做法。
