钣金工艺流程表
钣金加工工艺流程表

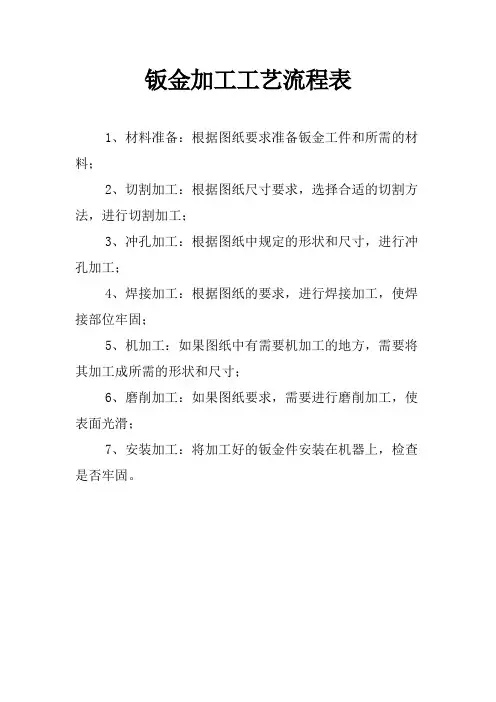

钣金加工工艺流程表
1、材料准备：根据图纸要求准备钣金工件和所需的材料；
2、切割加工：根据图纸尺寸要求，选择合适的切割方法，进行切割加工；
3、冲孔加工：根据图纸中规定的形状和尺寸，进行冲孔加工；
4、焊接加工：根据图纸的要求，进行焊接加工，使焊接部位牢固；
5、机加工：如果图纸中有需要机加工的地方，需要将其加工成所需的形状和尺寸；
6、磨削加工：如果图纸要求，需要进行磨削加工，使表面光滑；
7、安装加工：将加工好的钣金件安装在机器上，检查是否牢固。
钣金制作工艺流程
九江乐图钣金制作工艺流程锯床↗确认图纸金工→压铆↗↗设计→展开平面图→制造部→数冲→折弯→齐套→磷化→成型→打磨↘↘编程激光→补焊→打磨→清焊渣→喷塑→装机→成品包装设计根据客户提供的三维结构图和提供的部件图及零件图展开零件平面图，在平面图中标出外形尺寸，孔径，孔距。
转入编程，并指定加工流程（另附设计工作流程）设计人员将图纸流转到制造部，制造部按零件图要求，分三中形式进行加工一、对于方管及槽钢一类的零件，转入金工车间加工，按已下程序加工①按图纸长度要求到阿玛达H-250SAH锯床进行下料加②下料后的毛坯料需要钻孔的零件采用数冲加工模版，来对工件定位③先钻R1.5定位孔④按图纸要求的孔径尺寸钻孔⑤攻丝、拉铆、压铆等后续加工的孔，攻丝采用攻丝和手工攻丝机相结合的方法加工⑥需沉孔的零件，选用合适尺寸的90°钻头或沉孔器，进行沉孔加工⑦拉铆采用手动拉铆枪完成以上工序后，经检验确认合格后转入齐套库二、对于需要激光加工的零件，按要求激光切割，切割的零件，经检验合格后转入齐套库三、对于需要板材加工的零件内部安装板，及前后门板顶底板，侧板、前后屏蔽框，内部支架等钣金工件需要数控冲床来加工，来保证零件的度要求，操作工，按展开尺寸的要求，板材的厚度要求，来对板材进行数冲加工（数冲加工的程序另附）对加工完的平面零件检验，合格后转入到修毛刺工序，修毛刺接到数冲转来的板材进行逐一拆除连接部位，对零件的四周毛边修锉，修锉的工具有修边器具，平锉，半圆锉等工具来修毛刺，对修毛刺零件做到、不刮手、无尖角，边角圆润滑，经检验合格后零件与图纸一起流转到折弯处。
四、折弯接到平面料和加工图之后按以下程序加工①看清图纸的技术要求，工艺要求②对加工的来料进行材质与料厚的分类摆放；③要求对称加工的零件，对称摆放整齐④料厚一样的板料放在一起⑤模具的选用，1.0mm用V6下摸，1.5mm用V8下模，2.0mm 用V12下模，2.5mm用V14下模，3.0用V16下模，确保料后一样，加工后零件R角一致，（折弯机加工的参数另附）⑥对要求提前压铆螺母的零件是先折一道边，压铆后再折二道弯，要看清工艺流程。
钣金前处理工艺介绍

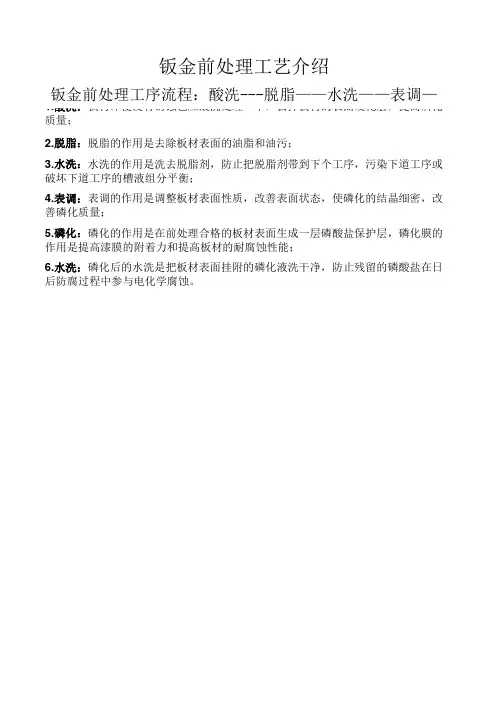

钣金前处理工艺介绍
钣金前处理工序流程：酸洗---脱脂——水洗——表调——磷化——水洗
1.酸洗：板材即便没有锈蚀也应酸洗处理一下，去掉板材的表面硬化层，提高磷化质量；
2.脱脂：脱脂的作用是去除板材表面的油脂和油污；
3.水洗：水洗的作用是洗去脱脂剂，防止把脱脂剂带到下个工序，污染下道工序或破坏下道工序的槽液组分平衡；
4.表调：表调的作用是调整板材表面性质，改善表面状态，使磷化的结晶细密，改善磷化质量；
5.磷化：磷化的作用是在前处理合格的板材表面生成一层磷酸盐保护层，磷化膜的作用是提高漆膜的附着力和提高板材的耐腐蚀性能；
6.水洗：磷化后的水洗是把板材表面挂附的磷化液洗干净，防止残留的磷酸盐在日后防腐过程中参与电化学腐蚀。
钣金工艺流程表
钣金工艺流程表钣金基础介绍（一）,钣金业的发展非常迅速,所以应该了解一下钣金加工的基本常识.一.材料的选定.钣金加工一般用到的材料:有冷轧板（SPCC）、镀锌板（SECC）、铜板、铝板、不锈钢板、铝材等.其作用各不相同.至于如何选用,一般需从其用途及成本上来考虑.1.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用.2.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本.3.铜板.一般用于镀镍或镀铬件使用,有时不作处理.跟据客户要求而定.4.铝板.一般用于表面处理是铬酸盐或氧化件使用.5.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理.6.铝型材.一般用于表面处理是铬酸盐或氧化件使用.主要起支撑或连接作用,大量用于各种插箱中.二．钣金加工的工艺流程.对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点.1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来.2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.3.下料.下料的方式有很多种,主要有以下几种方式:a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.c．NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来.d．激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来.4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如2.0、2.5等以上的板厚,我们便可直接攻丝,无须翻边.5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等.6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上.7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.8.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量.9.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力.电镀五彩锌一般用冷轧板类表面处理;铬酸盐、氧化一般用于铝板及铝型材类表面处理;其具体表面处理方式的选用，是根据客户的要求而定.10.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。
钣金厂作业流程及各种实用表格
钣金厂作业流程及各种实用表格下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是一个典型的钣金厂作业流程及可能使用的实用表格：1. 订单接收与评估：客户提交订单，包括钣金件的设计图纸、规格要求和数量等信息。
钣金车间生产流程图
钣金车间生产流程图一、任务描述：本文将详细描述钣金车间的生产流程图，包括原材料采购、工艺流程、生产设备和质量控制等内容。
二、原材料采购：1. 钣金车间的原材料采购主要包括钢板、铝板、不锈钢板等金属材料。
2. 采购部门负责与供应商进行谈判、签订合同，并确保原材料的质量和数量符合要求。
3. 采购部门将原材料送至仓库，并进行入库管理，确保原材料的安全和追溯。
三、工艺流程：1. 下料：根据产品要求，将原材料进行切割、剪裁，得到所需尺寸的零部件。
2. 折弯：使用折弯机对零部件进行折弯，使其形成所需的形状。
3. 冲孔：使用冲床对零部件进行冲孔，以便后续的连接或装配。
4. 焊接：采用焊接工艺将零部件进行焊接，形成整体结构。
5. 打磨：对焊接后的零部件进行打磨，使其表面光滑。
6. 表面处理：根据产品要求，对零部件进行喷涂、电镀等表面处理工艺。
7. 组装：将各个零部件按照设计要求进行组装，形成成品。
四、生产设备：1. 切割设备：包括剪板机、激光切割机等，用于将原材料进行切割。
2. 折弯设备：包括折弯机、数控折弯机等，用于将零部件进行折弯。
3. 冲床设备：用于对零部件进行冲孔，常见的有液压冲床、机械冲床等。
4. 焊接设备：包括手工焊接、自动焊接等设备，用于将零部件进行焊接。
5. 打磨设备：包括手工打磨、砂带机等设备，用于对零部件进行打磨。
6. 表面处理设备：包括喷涂设备、电镀设备等，用于对零部件进行表面处理。
7. 组装设备：包括螺丝刀、扳手等工具，用于将零部件进行组装。
五、质量控制：1. 原材料检验：采购部门对进货的原材料进行检验，确保质量符合要求。
2. 在线检测：在生产过程中，设置检测点对零部件进行尺寸、外观等方面的检测。
3. 试装检验：对组装好的产品进行试装，确保各个零部件的匹配程度。
4. 成品检验：对最终成品进行全面检验，包括外观、功能等方面的检测。
5. 不良品处理：对不合格的产品进行分类、记录和处理，以确保产品质量和安全。
钣金产品工艺流程
钣金产品工艺流程
《钣金产品工艺流程》
钣金加工是一种制造金属制品的加工方法，通常用于制作汽车零部件、家用电器和工业设备等产品。
下面是钣金产品的典型工艺流程：
1. 图纸设计：首先根据客户要求和产品需求，进行产品设计和图纸制作。
图纸包括产品的尺寸、形状、材料要求等。
2. 原材料准备：根据图纸要求，采购金属板材、管材或型材等原材料。
根据产品的尺寸和形状要求，对原材料进行裁剪和成型。
3. 冲压成型：使用冲床或压力机对金属板材进行冲压成型。
通过模具的压力和冲击力，将金属板材加工成所需的形状和尺寸。
4. 弯曲折弯：使用折弯机对金属板材进行弯曲成型，使其达到产品设计要求的弧度和角度。
5. 焊接组装：将不同部件的金属材料通过焊接技术进行组装，形成成品产品的整体结构。
6. 表面处理：对产品的表面进行打磨、喷涂或镀层处理，以提高产品的表面光洁度、耐腐蚀性和美观度。
7. 质检包装：对成品产品进行质量检验，确保产品符合规定的
标准和客户要求。
然后进行包装和运输。
通过以上工艺流程，钣金产品可以实现高效、精密和定制化的加工制造，满足不同行业的产品需求。
同时，随着科技的发展，钣金加工技术不断更新和改进，为钣金产品的生产提供了更多选择和可能性。
钣金车间生产流程图
钣金车间生产流程图钣金车间是制造业中非常重要的一个环节，它涉及到金属材料的加工、成型和组装等工序。
为了确保生产流程的顺利进行，提高生产效率和产品质量，制定一份标准的钣金车间生产流程图是非常必要的。
下面是一份详细的钣金车间生产流程图，以供参考。
1. 材料准备阶段：- 从仓库中取出所需的钣金材料，如钢板、铝板等。
- 根据生产订单和产品要求，将材料按照规定的尺寸进行切割。
2. 材料加工阶段：- 使用剪板机对切割好的钣金材料进行进一步的修整，确保尺寸精确。
- 使用冲压机对钣金材料进行冲孔、压花等操作，以满足产品的需求。
- 使用折弯机对钣金材料进行弯曲，形成所需的形状和角度。
3. 表面处理阶段：- 对加工好的钣金件进行打磨，去除表面的毛刺和粗糙度。
- 进行除油、除锈等表面处理，以提高钣金件的耐腐蚀性能。
- 进行喷涂、喷粉等表面涂装，以增加产品的美观度和保护性能。
4. 组装阶段：- 根据产品要求，将加工好的钣金件进行组装。
- 使用螺丝、焊接等方式将钣金件连接在一起，形成成品。
- 对组装好的成品进行检查，确保质量合格。
5. 质检阶段：- 对成品进行全面的质量检测，包括尺寸、外观、功能等方面。
- 对不合格的产品进行修复或重新制作，确保产品达到标准要求。
6. 包装和出库阶段：- 对合格的成品进行包装，以保护产品在运输和储存过程中的安全。
- 将包装好的成品进行入库，并进行相应的记录和标识。
- 根据订单要求，将成品出库，准备发货。
以上是一份标准的钣金车间生产流程图，其中涵盖了材料准备、材料加工、表面处理、组装、质检以及包装和出库等关键环节。
通过严格按照这个流程进行生产，可以确保产品的质量和交货期的准时性。
当然，具体的生产流程还需要根据实际情况进行调整和优化，以适应不同产品和生产规模的需求。
钣金喷漆工艺流程
钣金喷漆工艺流程
一、钣金喷漆工艺流程
1. 调节喷枪：拧紧喷枪瓶装塑料头、检查压力调节器、调整喷孔大小，以确保喷枪可以正确工作；
2. 清洗和刷涂：用水清洗表面，将钣金表面上的灰尘、污垢等清除干净，再用刷子或是喷枪将防锈油刷涂在钣金表面；
3. 喷漆：将喷枪移动至20cm处，然后开始均匀的喷漆，主要是完成表面间涂层，再用抛光布将涂层光滑；
4. 烘干：用烤箱中的高温，将漆层烘干，保证漆层在表面完全包裹，并且与塑料层完全结合；
5. 检测：检查漆层是否完全包裹，表面和色彩是否正确，以确保质量达到标准；
6. 包装：在表面喷涂上保护膜，再在木箱中细心地放入，以防止在运输过程中受损。
- 1 -。
钣金件工艺流程图
中和、 中和、表调
对除锈后零件进行中和处理，中和溶液PH值控制在7 PH值控制在 时间1 分钟； 1.对除锈后零件进行中和处理，中和溶液PH值控制在7-8，时间1-3分钟；2. 对中和处理后零件进行表调处理，零件在表调剂中浸泡时间3 对中和处理后零件进行表调处理，零件在表调剂中浸泡时间3-5秒。
磷化、清洗 磷化、
刮腻子、打磨 刮腻子、
采用导电腻子进行刮涂表面，待干后对工件进行打磨砂平整， 采用导电腻子进行刮涂表面，待干后对工件进行打磨砂平整，必要时可进行二 次补刮、打磨。 次内后外，重点关注内部阴角，防止露底、堆粉出现；粉层厚度控 喷粉时考虑先内后外， 重点关注内部阴角， 防止露底、 堆粉出现； 制在60 80微米 60- 微米。 制在60-80微米。
1.使用锌系磷化液，浓度为30﹪，磷化时间控制在20-25分钟，磷化膜厚度1使用锌系磷化液，浓度为30﹪，磷化时间控制在20-25分钟，磷化膜厚度1 30﹪，磷化时间控制在20 分钟 微米；磷化槽底每半个月清理一次沉淀物； 清洗零件， 3微米；磷化槽底每半个月清理一次沉淀物；2.清洗零件，并定期更换清洗水 。
钣金件涂装工艺流程图流程图工艺流程控制要点脱脂清洗除锈清洗中和表调磷化清洗刮腻子打磨检查产品涂层外观质量无流挂气泡针孔露底堆粉等缺陷检查涂层厚度上海梓灏五金机械有限公司1
钣金件涂装工艺流程图
流程图
脱脂、 脱脂、清洗
工艺流程控制要点
用专用脱脂剂进行去油处理，脱脂时间控制在15 25分钟 15- 分钟， 1.用专用脱脂剂进行去油处理，脱脂时间控制在15-25分钟，脱脂时对工件进 行山下翻动； 脱脂后对零件进行清洗，上下翻动零件，并定期更换清洗水。 行山下翻动；2.脱脂后对零件进行清洗，上下翻动零件，并定期更换清洗水。
钣金车间生产流程图
钣金车间生产流程图引言概述：钣金车间是创造业中重要的一环，它负责将金属板材通过切割、折弯、焊接等工艺加工成所需的零部件。
钣金车间的生产流程图是一种图形化的表示方式，用于展示整个生产过程的步骤和流程。
本文将详细介绍钣金车间的生产流程图。
一、材料准备阶段1.1 材料采购：钣金车间首先需要根据生产计划和产品要求，采购所需的金属板材。
采购人员负责与供应商联系，确定材料规格、数量和交货时间等细节，并进行采购合同的签订。
1.2 材料检验：采购回来的金属板材需要进行严格的质量检验。
质检人员会对材料的尺寸、表面质量、化学成份等进行检测，确保材料符合要求。
1.3 材料存储：经过检验合格的金属板材会被送往仓库进行存储。
仓库管理员会对材料进行分类、编号和标识，确保材料的追踪和管理。
二、加工创造阶段2.1 制定加工方案：根据产品的要求和设计图纸，工艺工程师会制定相应的加工方案。
加工方案包括切割、折弯、冲压、焊接等工艺的选择和顺序。
2.2 加工生产：根据加工方案，操作工人会将金属板材进行切割、折弯等加工操作。
切割机、折弯机等设备会被使用，操作工人需要熟练掌握设备的操作技巧。
2.3 质量控制：在加工过程中，质检人员会对加工件进行抽检，并进行尺寸、外观等方面的检验。
如果发现问题，会及时进行调整和修复，确保产品质量。
三、表面处理阶段3.1 表面清洁：加工完成的钣金件会进行表面清洁处理，去除油污、灰尘等杂质，以保证后续处理的质量。
3.2 表面处理：根据产品要求，钣金件可能需要进行表面处理，如喷涂、电镀、镀锌等。
这些处理可以提高钣金件的耐腐蚀性和美观度。
3.3 表面检验：经过表面处理的钣金件会进行表面质量的检验。
质检人员会对涂层的厚度、附着力等进行检测，确保表面处理的质量符合要求。
四、组装与检验阶段4.1 钣金件组装：根据产品的要求，钣金件会进行组装。
组装工人会根据装配图纸和工艺要求，将钣金件进行拼接、焊接等操作，形成成品。
4.2 组装检验：组装完成后，质检人员会对成品进行全面的检验。
钣金制作工艺流程
九江乐图钣金制作工艺流程锯床↗确认图纸金工→压铆↗↗设计→展开平面图→制造部→数冲→折弯→齐套→磷化→成型→打磨↘↘编程激光→补焊→打磨→清焊渣→喷塑→装机→成品包装设计根据客户提供的三维结构图和提供的部件图及零件图展开零件平面图，在平面图中标出外形尺寸，孔径，孔距。
转入编程，并指定加工流程〔另附设计工作流程〕设计人员将图纸流转到制造部，制造部按零件图要求，分三中形式进行加工一、对于方管及槽钢一类的零件，转入金工车间加工，按已下程序加工①按图纸长度要求到阿玛达H-250SAH锯床进行下料加②下料后的毛坯料需要钻孔的零件采用数冲加工模版，来对工件定位③④按图纸要求的孔径尺寸钻孔⑤攻丝、拉铆、压铆等后续加工的孔，攻丝采用攻丝和手工攻丝机相结合的方法加工⑥需沉孔的零件，选用合适尺寸的90°钻头或沉孔器，进行沉孔加工⑦拉铆采用手动拉铆枪完成以上工序后，经检验确认合格后转入齐套库二、对于需要激光加工的零件，按要求激光切割，切割的零件，经检验合格后转入齐套库三、对于需要板材加工的零件内部安装板，及前后门板顶底板，侧板、前后屏蔽框，内部支架等钣金工件需要数控冲床来加工，来保证零件的度要求，操作工，按展开尺寸的要求，板材的厚度要求，来对板材进行数冲加工〔数冲加工的程序另附〕对加工完的平面零件检验，合格后转入到修毛刺工序，修毛刺接到数冲转来的板材进行逐一拆除连接部位，对零件的四周毛边修锉，修锉的工具有修边器具，平锉，半圆锉等工具来修毛刺，对修毛刺零件做到、不刮手、无尖角，边角圆润滑，经检验合格后零件与图纸一起流转到折弯处。
四、折弯接到平面料和加工图之后按以下程序加工①看清图纸的技术要求，工艺要求②对加工的来料进行材质与料厚的分类摆放；③要求对称加工的零件，对称摆放整齐④料厚一样的板料放在一起⑤模具的选用，1.0mm用V6下摸，1.5mm用V8下模，2.0mm 用V12下模，2.5mm用V14下模，3.0用V16下模，确保料后一样，加工后零件R角一致，〔折弯机加工的参数另附〕⑥对要求提前压铆螺母的零件是先折一道边，压铆后再折二道弯，要看清工艺流程。
钣金生产流程表
钣金生产流程表The sheet metal production process involves a series of steps that are essential for creating a wide range of products used in various industries. 钣金生产流程包括一系列步骤，这些步骤对于制造各种工业中使用的产品至关重要。
The first step in the sheet metal production process is the design phase, where engineers and designers work together to create detailed plans and drawings for the product. 钣金生产流程的第一步是设计阶段，工程师和设计师共同合作，为产品制定详细的计划和图纸。
Once the design is finalized, the next step is to procure the raw materials needed for the production. 一旦设计确定，下一步是采购生产所需的原材料。
After the raw materials are obtained, the sheet metal is cut, bent, and formed into the desired shape using specialized equipment and machinery. 在获得原材料之后，使用专门的设备和机械将钣金切割、弯曲和成型成所需的形状。
The formed sheet metal parts are then assembled and welded together to create the final product. 成型的钣金零件然后被组装和焊接在一起，制成最终产品。
钣金车间生产流程图
钣金车间生产流程图钣金车间是一个专门进行钣金加工的生产车间。
钣金加工是指通过对金属板材进行切割、折弯、冲压、焊接等工艺，制作出各种形状的金属零部件或者产品。
钣金车间的生产流程图是为了规范和指导生产过程，确保生产效率和质量的一种图表化工具。
一、原材料准备阶段：1. 采购原材料：根据生产定单和产品要求，从供应商处采购所需的金属板材，如钢板、铝板等。
2. 材料接收与检验：对采购的原材料进行验收，检查其规格、质量和数量是否符合要求。
二、加工准备阶段：1. 制定生产计划：根据客户定单和产品要求，制定生产计划，确定生产数量和交货日期。
2. 设计和绘制工艺图：根据产品要求，设计和绘制钣金加工的工艺图，包括切割、折弯、冲压等工艺步骤。
3. 制定工艺流程：根据工艺图，确定钣金加工的工艺流程，包括各道工序的顺序和操作方法。
4. 准备加工设备：检查和保养加工设备，确保其正常运行。
三、加工生产阶段：1. 切割工序：根据工艺图和工艺流程，将金属板材按照要求进行切割，得到所需的零部件形状。
2. 折弯工序：使用折弯机将切割好的金属板材进行折弯，以得到所需的形状和角度。
3. 冲压工序：使用冲压机对金属板材进行冲孔、压出形状等工艺操作。
4. 焊接工序：对需要焊接的零部件进行焊接，确保其连接坚固。
5. 表面处理工序：对加工完成的零部件进行表面处理，如喷涂、电镀等，以提高其耐腐蚀性和美观度。
6. 质量检验：对加工完成的零部件进行质量检验，确保其尺寸、外观和性能符合要求。
7. 包装与入库：将符合要求的零部件进行包装，并入库待发货。
四、成品交付阶段：1. 发货准备：根据客户定单和交货日期，准备将成品进行包装和标识。
2. 发货运输：选择合适的运输方式，将成品按时送达客户指定的地点。
3. 客户验收：客户收到货物后进行验收，确保货物符合要求。
4. 售后服务：提供必要的售后服务，解答客户的疑问和处理客户的投诉。
以上是钣金车间生产流程图的详细描述。
钣金制作工艺流程图
乐图钣金制作工艺流程锯床↗确认图纸金工→压铆↗↗设计→展开平面图→制造部→数冲→折弯→齐套→磷化→成型→打磨↘↘编程激光→补焊→打磨→清焊渣→喷塑→装机→成品包装设计根据客户提供的三维结构图和提供的部件图及零件图展开零件平面图，在平面图中标出外形尺寸，孔径，孔距。
转入编程，并指定加工流程（另附设计工作流程）设计人员将图纸流转到制造部，制造部按零件图要求，分三中形式进行加工一、对于方管及槽钢一类的零件，转入金工车间加工，按已下程序加工①按图纸长度要求到阿玛达H-250SAH锯床进行下料加②下料后的毛坯料需要钻孔的零件采用数冲加工模版，来对工件定位③先钻R1.5定位孔④按图纸要求的孔径尺寸钻孔⑤攻丝、拉铆、压铆等后续加工的孔，攻丝采用攻丝和手工攻丝机相结合的方法加工⑥需沉孔的零件，选用合适尺寸的90°钻头或沉孔器，进行沉孔加工⑦拉铆采用手动拉铆枪完成以上工序后，经检验确认合格后转入齐套库二、对于需要激光加工的零件，按要求激光切割，切割的零件，经检验合格后转入齐套库三、对于需要板材加工的零件部安装板，及前后门板顶底板，侧板、前后屏蔽框，部支架等钣金工件需要数控冲床来加工，来保证零件的度要求，操作工，按展开尺寸的要求，板材的厚度要求，来对板材进行数冲加工（数冲加工的程序另附）对加工完的平面零件检验，合格后转入到修毛刺工序，修毛刺接到数冲转来的板材进行逐一拆除连接部位，对零件的四周毛边修锉，修锉的工具有修边器具，平锉，半圆锉等工具来修毛刺，对修毛刺零件做到、不刮手、无尖角，边角圆润滑，经检验合格后零件与图纸一起流转到折弯处。
四、折弯接到平面料和加工图之后按以下程序加工①看清图纸的技术要求，工艺要求②对加工的来料进行材质与料厚的分类摆放；③要求对称加工的零件，对称摆放整齐④料厚一样的板料放在一起⑤模具的选用，1.0mm用V6下摸，1.5mm用V8下模，2.0mm 用V12下模，2.5mm用V14下模，3.0用V16下模，确保料后一样，加工后零件R角一致，（折弯机加工的参数另附）⑥对要求提前压铆螺母的零件是先折一道边，压铆后再折二道弯，要看清工艺流程。
钣金工艺流程图
核准：职务：日期
区域
工序号
5
采购10检验卡尺，卷尺
15入库20下料卡尺，
25
折弯
卡尺，角度尺
30成品检验卡尺，角度尺
35包装40入库45发货图例:
流程示意图
关键过程特性
零件名:PLATE 页码:1of1
关键产品特性
工序名称
职务:工程师版本：A/0
钣金过程流程图
零件号：6G2719-04日期（修订）:项目名称：日期（编制）:2011-6-13编制人:操作人员
模治具编号
量具、检具 名
称/编号
数控折弯机
数控折弯机折弯
尺寸检验成品包装
产品入库存放
镭射机产品发货给客户
LASER 下料加工设备
操作说明
采购
原材料检验原材料入库存放
R
作业
检验
自动检验
判断储存
延迟
返工同工序并操作工辅助工移动
R。
钣金加工工艺流程图
钣金加工工艺流程1简介1.1简介按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。
本规阐述每一种加工方式所要注意的工艺要求。
1.2关键词钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。
钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
图2.2.1 冲孔形状示例材料圆孔直径b 矩形孔短边宽b高碳钢 1.3t 1.0t低碳钢、黄铜 1.0t 0.7t铝0.8t 0.5t* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。
表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。
（图1.4）图2.3.1 冲裁件孔边距、孔间距示意图2.4折弯件与拉深件冲孔时，其孔壁与直壁之间应保持一定的距离折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
表2用于螺钉、螺栓的过孔*要求钣材厚度t≥h。
表3用于沉头螺钉的沉头座与过孔*要求钣材厚度t≥h。
表4用于沉头铆钉的沉头座与过孔2.6激光切割是用激光机飞行切割加工，板材厚度加工围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金工艺流程表
钣金基础介绍（一）
,钣金业的发展非常迅速,所以应该了解一下钣金加工的基本常识.
一.材料的选定.钣金加工一般用到的材料:有冷轧板（SPCC）、镀锌板（SECC）、铜板、铝板、不锈钢板、铝材等.其作用各不相同.至于如何选用,一般需从其用途及成本上来考虑.
1.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用.
2.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本.
3.铜板.一般用于镀镍或镀铬件使用,有时不作处理.跟据客户要求而定.
4.铝板.一般用于表面处理是铬酸盐或氧化件使用.
5.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理.
6.铝型材.一般用于表面处理是铬酸盐或氧化件使用.主要起支撑或连接作用,大量用于各种插箱中.
二．钣金加工的工艺流程.对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点.
1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来.
2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.
3.下料.下料的方式有很多种,主要有以下几种方式:
a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.
c． NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来.
d．激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来.
4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如2.0、2.5等以上的板厚,我们便可直接攻丝,无须翻边.
5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等.
6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上.
7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.
8.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,
可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量.
9.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力.电镀五彩锌一般用冷轧板类表面处理;铬酸盐、氧化一般用于铝板及铝型材类表面处理;其具体表面处理方式的选用，是根据客户的要求而定.
10.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。
其中需注意的就是对料件的保护,不可划碰伤.组装是一个料品完成的最后一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的
加工工时,增加料品的成本.因此要特别注意对料件的保护.
三．钣金加工工艺.钣金加工时会经常遇到一些问题,需要你去优化它的工艺,使其成为一个良品或达到一个特定的目的.下面就简单来介绍一下我们在钣金加工时,经常要注意到的一些工艺问题.
1．门板类,一般是利用长边包短边的加工方式,然后在相应角落处开工艺孔,工艺孔的大小一般由板厚而定,板厚增大时,工艺孔的大小也要相应增大,否则折弯时会产生棱角.
2．焊接件,一般是利用治具、孔或凸包来定位焊接.可减少定位时所浪费的工时,保证尺寸,提高工作效率,减少成本.在一些比较难定位的焊接时,一般使用凸包或孔定位.
3．电镀件,因电镀液对料件有腐蚀作用,所以一般要在电镀件的角落处,增加工艺孔,方便电镀液及时排出,确保质量. 4．对于一此较大钣金件来说,对材料又会遭成一定的浪费时,我们要考虑将其折成几个子件分开加工,然后再将其焊在一起,即保证了质量,又减少了对材料的浪费,节约了成本.
钣金基础介绍（二）
一.钣金所用材料
常用材料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC.最近开发的新材料:镀铝锌钢板.
二.钣金加工方法
1.下料方法下料是将厚材料按需要切成坏料,钣金下料的方法很多.按机床的类型和工作原理可分为剪切、铣切、冲切、氧气切割和激光切割.我司主要采用剪切、冲切及激光切割（LASER）
1.1 剪切主要是用剪床剪裁直线边缘的板料,要求保证剪切表面的直线度和平行度.并尽量减少板材扭曲.
1.2冲切下料主要利用数控冲床或普通冲床及落料模进行下料.
1.3激光切割利用激光切割设备对板材进行连续切割,它的特点是效率高、精度高.
2.手工成形
随着生产的不断发展的技术进步,绝大多数的成形工艺是在机器上完成的.手工方法往往作为补充加工或修整工作.但
在单件生产情况下,或一些形状比较复杂的零件,仍离不开手工操作及加工.手工成形主要是利用一些简单的胎型、靠模和各种各样的工夹具来完成.手工成型主要采取以下方法:弯曲、放边、收边、拔缘、拱曲、卷边、缝的校正.
3.工模具成形
工模具成形是利用冲床、折床等机器及各种各样的模具来完成板料的成型.可分为:弯曲、拉延、局部成型和翻边、缩
口、缩颈、扩口和胀形、成形、拉弯成形、旋压成形和校平.我司主要采用弯曲（折弯）、校平或成形等工艺.
弯曲(折弯)是钣金加工的主要方法之一.
三.钣金联接方法
钣金联接主工采用焊接、螺纹联接、铆接和粘接.我司采用的联接方式:焊接、螺纹联接和铆接.
1.焊接是对焊件进行局部或整体加热或使焊件产生塑性变形，或加热与塑性变形同时进行,实现永久连接的工艺方法.可分为:手工电弧焊、气体保护电弧焊、激光焊、气焊、段焊和接触焊.我司主工采用气体保护焊和接触焊.
1.1气体保护电弧焊在进行气体保护电弧焊时,电极电弧区及焊接熔池都处在保护气体的保护下.采用氩气保护焊缝表面没有氧化物及夹杂物.可以在任何空间位置施焊,可以用肉眼观察焊缝的成形过程并进行调整生产效率高.二氧气体保护焊则成本相当低.
1.2接触焊
接触焊是瞬时加热连接部位在熔化状态或非熔化状态下对被焊件加压形成焊接接头的焊接方法.它可分为对焊、点焊和缝焊.
2.螺纹联接
螺纹联接具有安装
容易、拆卸方便、操作简单等优点,常用于可拆的钢结构连接.它可分为螺钉联接和螺栓联接.
3.铆接
铆接是用铆钉将金属结构的零件或组合件连接在一起的方法，铆钉种类较多，我司常用的铆钉有封闭形圆头抽芯铆钉、封闭形沉头抽芯铆钉及开口型圆头抽芯铆钉、开口型沉头抽芯铆钉。
铆钉长度可根据以下公式计算：
L=0.8d+1.1t
d:铆钉直径
t：板厚
4.粘接
用粘接剂将所需连接件粘接在一起的一种连接方法。
四.钣金表面处理方式
1．拉丝
2．喷砂
3．烤漆、喷粉、主要技术指标：光泽度、膜厚和色差
4．电镀：主要镀五彩锌、白锌、黑锌、镀铬
5．抛光
6．氧化
五.钣金加工主要设备
1.下料设备：普通剪床、数控剪床、激光切割机、数控冲床
2.成形设备：普通冲床、网孔机、折床和数控折床。
3.焊接设备：氩弧焊机、二氧化碳保护焊机、点焊机、机器人焊机。
4.表面处理设备：拉丝机、喷沙机、抛光机、电镀槽、氧化槽烤漆线
5.调形设备：校平机
六.讲台钣金件加工流程
图面展开（审核）
购料件：
下料（剪、冲、割）：
冲孔：
折弯：
焊接（部件）：
组装：
抛光：
填石膏：
磷化：
喷塑：
检验：
零件装配：
成品检验：
包装：
出库：。
