溶胶凝胶法制备氧化铝薄膜

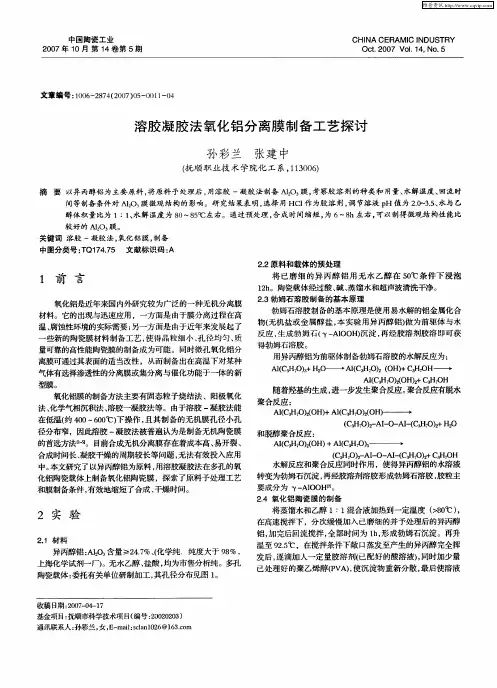

溶胶凝胶法氧化铝分离膜制备工艺探讨
随着羟基的生成 ， 进一步发生聚合反应 。 聚合反应有脱水
聚合反应 ：
Ａ （ ， ７ ） ０ ＋Ａ （ ｙ； ） ＯＨ — Ｉ Ｙ ０ ２ Ｈ） Ｉ Ｉ ２ ） Ｃ Ｉ （ Ｃ， Ｏ （ ——
维普资讯
中 国 陶瓷 工 业 ２０ ０ ７年 １ Ｏ月 第 １ 第 ５期 ４卷
ＣＨＩ ＮＡ ＲＡＭＩ Ｉ ＣＥ Ｃ ＮＤＵＳＴＲ Ｙ ｏｃ ． ０ ７ Ｖｏ ． ４ ＮＯ ５ ｔ２ ０ １１ ． ．
文 章 编号 ：０ ６ ２７ （０ ７０ — ０ ０ １０ — ８ ４ ２０ ）５ ０ １— ４ １
异丙醇铝 ： ２ 含量 ／２ ．％、 ＡＩ ０。 ＞ ４７ （ 化学纯 ．纯度 大于 ９ ％， ８ 上海化学试剂一厂） 。无水 乙醇 、 盐酸 ， 均为市售分析纯 。多孔 陶瓷载体 ： 委托有关单位研制加工 ， 其孔径分布见图 ｌ 。
铝， 加完后回流搅拌 ， 全部时间为 ｌ ， ｈ形成勃姆石沉淀。再升 温至 ９ ．ｔ，在搅拌条件下敞 口蒸发至产生 的异丙醇完全挥 ２＇ ５２
反应 ， 生成勃姆 石（ 一 １ Ｏ 沉 淀 ， Ａ Ｏ Ｈ） 再经胶溶 剂胶溶 即可获 得勃姆石溶胶 。
些新 的陶 瓷膜材料 制备工艺 ， 使得晶粒细 小 、 孔径 均匀 、 质
量可靠的高性能陶瓷膜 的制 备成为 可能 。同时微孔氧化铝分 离膜可通过其表面的适 当改性 ，从而制 备出在高温下对某种 气体有选择渗透性的分离膜或集分离 与催化 功能 于一体 的新
２３勃姆 石 溶 胶 制 备 的 基 本 原 理 ．
氧化铝纤维 溶胶凝胶法
氧化铝纤维溶胶凝胶法以氧化铝纤维溶胶凝胶法溶胶凝胶法是一种常用的制备氧化铝纤维的方法。
溶胶凝胶法通过溶胶和凝胶两个步骤，将氧化铝纤维制备成所需的形态和结构。
本文将介绍氧化铝纤维溶胶凝胶法的原理、制备过程以及在材料科学中的应用。
一、氧化铝纤维溶胶凝胶法的原理溶胶凝胶法是一种基于溶胶-凝胶转化的制备方法。
所谓溶胶，指的是均匀分散的微米级颗粒或分子团；凝胶则是指溶胶在适当条件下形成的三维网络结构。
在溶胶凝胶法中，首先制备氧化铝的溶胶，然后通过控制溶胶的凝胶过程，使其形成纤维状结构。
二、氧化铝纤维溶胶凝胶法的制备过程1. 制备溶胶：将适量的氧化铝粉末加入有机溶剂中，并进行超声处理，使氧化铝颗粒均匀分散在溶剂中。
然后加入表面活性剂，调节溶胶的粘度和稳定性。
2. 凝胶过程：控制溶胶中颗粒的凝聚，使其形成纤维状结构。
可以通过调节溶胶的pH值、温度、浓度和溶胶的凝胶剂等条件来控制凝胶过程。
3. 凝胶成型：将凝胶体均匀地分散在模具或模板中，并进行干燥和烧结处理，最终得到氧化铝纤维。
三、氧化铝纤维溶胶凝胶法在材料科学中的应用1. 高温绝缘材料：氧化铝纤维具有优异的高温稳定性和绝缘性能，广泛应用于高温绝缘材料的制备。
2. 催化剂载体：氧化铝纤维的大比表面积和多孔性使其成为理想的催化剂载体，可用于制备高效催化剂。
3. 材料增强剂：氧化铝纤维可以作为增强剂加入到复合材料中，提高材料的力学性能和耐热性。
4. 生物医用材料：氧化铝纤维具有良好的生物相容性，可用于制备生物医用材料，如人工骨骼和人工关节等。
氧化铝纤维溶胶凝胶法是一种制备氧化铝纤维的常用方法。
通过控制溶胶的制备和凝胶过程，可以得到具有不同形态和结构的氧化铝纤维。
氧化铝纤维在高温绝缘材料、催化剂载体、材料增强剂和生物医用材料等领域有广泛的应用。
溶胶凝胶法的研究和应用对于材料科学的发展具有重要意义。
溶胶-凝胶法制备氧化铝绝缘薄膜及其电性能研究
体 集 成 电路 、 薄 膜混 合 集 成 电路 以及 一些 薄膜 化 器 件 中得 到 了 广 泛 的应 用 。然 而 要 得 到 优 质 可 靠 的元 器 件， 这 些 薄膜 应 具 备 以 下 要 求 口 ］ ： 外观光 滑、 均 匀、 致
密， 无 针孔 ； 漏 电 流小 ， 耐压强度 高； 物 理 化 学 性 能 稳 定 。氧化 铝薄 膜 由于具 有低 漏 电流 、 高击 穿 场 强 、 高化 学 稳 定性 、 耐高 温 、 耐 腐 蚀 等 优 良的物 理 化 学 性 质 ， 已
艺， 在 不 同衬底 上 制 备 了氧 化 铝 薄 膜． 通 过 ｘ 射 线 衍
射仪 （ ＸＲ Ｄ） 、 场 发 射 扫 描 电子 显 微 镜 （ Ｆ Ｅ Ｓ Ｅ Ｍ） 和 金 相
显微 镜 等手段 对 薄膜 的微 观 结构 和表 面形 貌 进行 了表
征 。结 果 表 明 ， 溶 胶一 凝 胶 法 制 得 的 薄 膜 为 无 定 形 结 构， 表 面均 匀、 致 密、 无 裂 纹 。通 过 对 薄 膜 电流 密度 与 电场和 时 间（ － ， 一 Ｅ 和‘ ， 一 ｔ ） 曲线 的测 量 ， 对 薄膜 的 电 学性
用。
将 ０ ． ０ ２ ｍｏ ｌ的异 丙 醇 铝 加 到 ５ ０ ｍＬ 乙二 醇 乙醚
中， 在７ ０ ￣８ ０ 。 Ｃ下搅 拌 ０ ． ５ ｈ ， 然后 滴 加 ０ ． ０ ２ ｍｏ ｌ 乙酰 丙酮 ， 继续搅拌 ０ ． ５ ｈ 。在搅 拌 条 件下 ， 将 １ ０ ｍＬ冰 醋
酸 滴加 到上 述 体 系 中 ， 搅拌 １ ｈ 。待胶 体 自然 冷 却 后 ，
采 用旋 转 涂 覆 工 艺 将 溶 胶 液 涂 覆 在 不 同 的 衬 底
上， 转 速为 ３ ０ ０ ０ ｒ ／ ｍｉ ｎ ， 匀 胶 时 间为 ２ ０ ｓ 。将 制 得 的湿 膜在 管 式 炉 中， １ ５ ０ ℃ 干燥 １ ０ ｍｉ ｎ ， ４ ５ ０ ℃ 热 处 理 １ ０ ｍｉ ｎ ， 去 除水 分和 大 部 分 有机 物 ， 获得 凝 胶 膜 。然 后
纳米氧化铝薄膜
纳米氧化铝薄膜纳米氧化铝薄膜是一种具有广泛应用前景的材料。
它具有许多独特的性质和优点，可以在各种领域发挥重要作用。
本文将介绍纳米氧化铝薄膜的制备方法、性质以及应用领域。
我们来了解一下纳米氧化铝薄膜的制备方法。
纳米氧化铝薄膜可以通过多种方法制备，其中最常用的方法是溶胶凝胶法和物理气相沉积法。
溶胶凝胶法是将适量的铝源与溶剂混合，形成胶体溶液后，通过热处理或化学反应形成氧化铝薄膜。
物理气相沉积法则是将铝源加热至高温，使其蒸发并在基底表面沉积形成薄膜。
纳米氧化铝薄膜具有许多独特的性质。
首先，它具有优异的热稳定性和化学稳定性，能够在高温和腐蚀性环境下保持良好的性能。
其次，纳米氧化铝薄膜具有良好的光学性能，能够在可见光和紫外光范围内具有高透明度和低反射率。
此外，纳米氧化铝薄膜还具有优异的电学性能，可以用于制备电容器、传感器和电子器件等。
纳米氧化铝薄膜在许多领域都有广泛的应用。
首先，在光电器件中，纳米氧化铝薄膜可以用作透明电极材料，用于制备太阳能电池和液晶显示器等。
其次，在防腐蚀领域，纳米氧化铝薄膜可以作为涂层材料，用于提高金属材料的耐腐蚀性能。
此外，纳米氧化铝薄膜还可以用于生物医学领域，例如制备生物传感器和药物缓释系统等。
纳米氧化铝薄膜的制备和应用还面临一些挑战。
首先，制备高质量的纳米氧化铝薄膜需要控制好制备条件，包括反应温度、溶液浓度和pH值等。
其次，纳米氧化铝薄膜的性能与其结构和形貌密切相关，因此需要进一步研究纳米氧化铝薄膜的结构与性能之间的关系。
此外，纳米氧化铝薄膜在实际应用中还需要考虑其成本和可持续性等因素。
纳米氧化铝薄膜是一种具有广泛应用前景的材料。
通过不同的制备方法可以得到具有优异性能的纳米氧化铝薄膜，其在光电器件、防腐蚀和生物医学等领域有着重要的应用。
然而，纳米氧化铝薄膜的制备和应用还需要进一步的研究和探索。
希望随着科学技术的不断发展，纳米氧化铝薄膜能够在更多领域发挥其独特的作用，为人类的生活带来更多的福祉。
氧化铝薄膜的制备与表征
氧化铝薄膜的制备与表征氧化铝（Al2O3）是一种重要的无机氧化物材料，它不仅在工业生产中有广泛应用，而且在科学研究领域也发挥着重要作用。
在各种氧化物中，氧化铝薄膜由于其机械强度高、绝缘性能优异、化学稳定性好等特点而备受关注。
因此，探索高质量氧化铝薄膜的制备方法和表征技术具有重要意义。
氧化铝薄膜的制备方法目前，制备氧化铝薄膜的方法主要包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶胶-凝胶法（sol-gel）、电化学沉积（ECD）等。
PVD方法是将金属铝用激光、电子束等方式加热，使其蒸发并沉积在固体基底表面上后，用氧气等高能粒子轰击其表面，使其形成氧化物。
该方法获得氧化铝晶体薄膜具有良好的结晶性和致密性，但需要高成本的设备和高真空环境。
CVD方法是将有机铝化合物挥发加热，使其与空气中的氧气反应，然后在基底表面上反应成固态氧化铝。
该方法具有较高的化学成分均匀性和较高的纯度，但需要较高的反应温度，反应物有毒性，容易导致膜的致密性和结晶性不足。
溶胶-凝胶法是将金属铝盐或有机铝化合物与有机醇等混合物制备成溶胶，然后沉积在固体基底上，在高温下热处理而成。
该方法具有较低的成本、易于控制薄膜厚度和形状，但需要较长时间的热处理和加热过程，且存在较多的溶胶聚合现象。
ECD方法是将铝基底电极置于含有氧化铝材料的电解质溶液中，使其在电位差的作用下，通过氧化还原反应形成薄膜。
该方法成本低、易于操作、反应条件温和，但膜厚较小，需多次电化学循环来增加膜厚度。
因此，制备氧化铝薄膜的方法各有优缺点，需要根据实际应用需求和条件选择适合的方法。
氧化铝薄膜的表征技术对于氧化铝薄膜的表征技术，目前主要有X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、原子力显微镜（AFM）、紫外-可见吸收光谱（UV-Vis）等技术。
XRD技术可以用于确定氧化铝薄膜中晶体结构和晶粒尺寸大小，同时还可以用来分析杂质和缺陷等。
SEM技术可以用于分析氧化铝薄膜的表面形貌、粒度和分布等信息。
纳米氧化铝薄膜
纳米氧化铝薄膜简介纳米氧化铝薄膜是一种由纳米级氧化铝材料制成的薄膜。
纳米氧化铝的粒径通常在1到100纳米之间，具有良好的热稳定性、机械强度和光学性能。
纳米氧化铝薄膜在聚合物复合材料、光电子器件和涂层技术等领域有着广泛的应用。
制备方法纳米氧化铝薄膜的制备方法多种多样，常见的方法包括溶胶-凝胶法、磁控溅射法、电化学沉积法等。
下面将详细介绍其中的几种方法：溶胶-凝胶法1.准备溶胶和凝胶：将铝盐与合适的溶剂混合，搅拌得到均匀的溶胶；加入适量的催化剂，使得溶胶能够迅速凝胶化。
2.涂覆基底：将准备好的溶胶涂覆在基底上，通过旋涂、刷涂等方法使溶胶均匀附着于基底表面。
3.热处理：将涂覆好的基底放入烘箱中，在适当的温度下进行热处理，使溶胶中的铝盐氧化生成氧化铝凝胶。
4.煅烧：将热处理后的基底放入高温炉中，进行煅烧，使氧化铝凝胶转变为稳定的纳米氧化铝薄膜。
磁控溅射法1.准备目标材料：将氧化铝粉末制备成块状的氧化铝靶材。
2.真空腔体：将含有氧化铝靶材的靶枪放入真空腔体中，确保内部形成高真空环境。
3.溅射：加入适量的气体（通常是氩气）并施加高频电场，使得氧化铝靶材表面的原子被电离和加速，撞击到基底上形成氧化铝薄膜。
4.磁控：在溅射的过程中，通过磁场的控制，可以调节溅射速率、改变薄膜结构和性能。
电化学沉积法1.准备电解液：将含有氧化铝前体的适当溶液制备成电解液。
2.设计电解槽：将基底和计数电极放入电解槽中，使其能够与电解液进行接触。
3.电沉积：通过外加电压，控制电解液中的阴、阳极反应，使氧化铝前体在基底上沉积形成薄膜。
4.后处理：对沉积好的薄膜进行退火或其他处理，以提高薄膜的结晶度和致密度。
应用领域纳米氧化铝薄膜在各个领域都有着广泛的应用。
以下是一些常见的应用领域：聚合物复合材料纳米氧化铝薄膜可以用作聚合物复合材料的增强剂。
将纳米氧化铝薄膜添加到聚合物基体中，可以显著提高复合材料的力学性能、热稳定性和耐磨性。
光电子器件纳米氧化铝薄膜在光电子器件中有着重要的应用。
氧化铝陶瓷膜材料的制备与性能研究
氧化铝陶瓷膜材料的制备与性能研究一、研究背景氧化铝陶瓷是一种重要的高温材料，具有良好的耐热性、耐腐蚀性、低介电常数等特性，被广泛应用于高温环境中的机械、电子、光学等领域。
氧化铝陶瓷材料主要通过氧化铝膜材料制备而成，因此氧化铝膜材料的制备和性能研究对于氧化铝陶瓷材料的开发和应用具有重要意义。
二、氧化铝膜材料的制备1. 溶胶-凝胶法溶胶-凝胶法是制备氧化铝膜材料的常用方法之一。
该方法主要通过水解混合溶液中的铝硝酸盐，使其形成胶体溶液，然后通过加热干燥形成氧化铝凝胶。
最后，利用高温处理方法将氧化铝凝胶转化为氧化铝膜材料。
2. 离子束溅射法离子束溅射法是一种物理气相沉积方法，可以制备出高质量的氧化铝膜材料。
该方法主要通过将高能离子束瞄准于氧化铝靶材表面，使其表面原子被击碎并在基底表面沉积形成氧化铝薄膜。
该方法制备出的氧化铝膜具有良好的致密性和均匀性。
3. 电化学氧化法电化学氧化法是利用电化学反应制备氧化铝膜的方法。
该方法主要利用铝或铝合金作为阳极，在电解液中施加电压，通过电化学反应形成氧化铝膜。
该方法简单易行，但制备出来的氧化铝膜厚度较薄且致密性不如其他方法。
三、氧化铝膜材料的性能研究1. 机械性能氧化铝膜材料具有较高的硬度和弹性模量，能够承受较大的外力和划伤，因此可以应用于高硬度和高耐磨的领域，如磨损件、机械密封件等领域。
2. 光学性能氧化铝膜材料具有良好的透明性和高反射率，可用于光学透镜、光学滤波器等领域。
同时，氧化铝膜材料还能应用于红外技术中，具有良好的透过红外光的性能。
3. 电学性能氧化铝膜材料具有低介电常数和良好的绝缘性能，也具有较高的耐电性能和高压电常数，可用于超高频和微波领域的电子元件。
四、结论氧化铝陶瓷膜材料制备和性能研究对于氧化铝陶瓷材料的开发和应用具有重要意义。
溶胶-凝胶法、离子束溅射法和电化学氧化法是常用的氧化铝膜材料制备方法。
氧化铝膜材料具有较高的机械性能、光学性能和电学性能，同时具有广泛的应用前景。
溶胶-凝胶法制备氧化铝薄膜
溶胶-凝胶法制备氧化铝绝缘薄膜及其电性能研究
溶胶-凝胶法制备氧化铝绝缘薄膜及其电性能研究单威;姚曼文;胡保付;杨鹏飞;姚熹【摘要】以乙二醇乙醚为溶剂,异丙醇铝为前驱物,乙酰丙酮为螯合剂,采用溶胶-凝胶法和旋转涂覆工艺,在不同衬底上制备了氧化铝薄膜.通过X射线衍射仪(XRD)、场发射扫描电子显微镜(FESEM)和金相显微镜等手段对薄膜的微观结构和表面形貌进行了表征.结果表明,溶胶-凝胶法制得的薄膜为无定形结构,表面均匀、致密、无裂纹.通过对薄膜电流密度与电场和时间(J-E和J-t)曲线的测量,对薄膜的电学性能进行了研究.薄膜击穿场强约为2.0～3.0MV/cm,在电场强度为0.5MV/cm时,漏电流密度约为9.0×10-6 A/cm2.%Aluminum oxide thin films were prepared on various substrates by the sol-gel spin-coating process from a stable coating sol using 2-ethoxyethanol as solvent, aluminum isopropoxide as precursor and acetylace-tone as chelating agent. The microstructure and the surface morphology of sol-gel films were characterized by X-ray diffraction (XRD), field emission scanning electron microscope (FESEM) and metallurgical microscope. The results indicate that the thin films obtained are uniform, dense,crack-free and amorphous in structure. The J-E and J-t curves were measured to study the electrical properties of the films. When electric field strength is 0. 5 MV/cm, the leakage current density is about 9.0 × 10-6A/cm2. The breakdown electric field Eb of the films is in the range of 2. 0-3. 0 MV/cm.【期刊名称】《功能材料》【年(卷),期】2013(044)004【总页数】4页(P581-584)【关键词】氧化铝薄膜;溶胶-凝胶法;无定形;J-E曲线【作者】单威;姚曼文;胡保付;杨鹏飞;姚熹【作者单位】同济大学功能材料研究所,上海200092【正文语种】中文【中图分类】TB3211 引言随着无线通信技术的飞速发展，电子器件越来越朝着微型化、薄膜化、集成化的方向发展，而介质薄膜是许多新型元器件和各种集成电路的主要材料之一。
溶胶-凝胶方法制备ZnO：Al薄膜及其制备工艺条件研究
膜的表面形貌 ， 采用 ｗＦ２ ０ 型分光光度计测量薄膜的透射率 ， Ｓ １３ （ ｚ８ ） Ｊ０ ０ 用 ｘ ９４ Ｓ 一 型数 ２ 字式四探针测试仪测量薄膜的方块 电阻并计算薄膜的电阻率 ．
２ 结 果 与讨论
２ １ 正交实验优化制备工艺参数 ．
实验最终 目的得到透射率高、 电阻率低 的铝掺杂 Ｎ型氧化锌薄膜． 采用正交设计软
备 Ｚ Ｏ薄膜 的最佳工艺条件为 ： Ａ 溶胶浓度 ０７ ｏ Ｌ 掺杂量 １５ａ ．５ ｌ 、 ｍ ／ ． ｔ ， ｍ％ 镀膜
层数 １ ０层（ 厚度约为 １６ｎ 、 火温度 ６０℃ ． ３ ｍ）退 ０
关 键 词： 溶胶一 凝胶 ； Ａ Ｚ Ｏ薄膜 ； 工艺条件
文章编号 ：１０ —２ １２ ０ ｝１０ ６ —６ ０ ０３ ３ （０ ７ ０ ．０ ３０ 中图分类 号 ：３４ （ ６ 文献标 识码 ： Ａ
维普资讯
第２ ５卷 第 １期
２０ ０ ７年 １ 月
感 光 科 学 与 光 化 学
Ｐ ｏｏ ｒｐ ｉ ｃｅ ｃ ｎ ｈ ｔｃ ｅ ｉ ｒ ｈ ｔｇａ ｈｃＳ ｉ ｅａ ｄＰ ｏ ｏ ｈｍ ｓ ｙ ｎ ｔ
Ｖｏ． ５ Ｎｏ． １２ １
Ｊｎ ， ０ ７ ａ． ２０
Ｚ Ｏ薄膜 尤其 Ｚ Ｏ 薄膜 无 毒性 、 ｎ Ａ 价廉 易 得、 定性 好 ， 稳 具有 优 异 的透 明导 电性 能［２， ｌ ， 在可见光区 ， 透射率达 ９ ％， ０ 电阻率小于 １ ｎ・ 可与 Ｉ Ｏ Ｉ ０ ：ｎ 膜相媲 ０ ｃ ｍ， Ｔ （ ２ ３Ｓ ） ｎ
美． 所以， 正逐渐替代 ＩＯ薄膜在显示器和太阳能电池等领域被广泛应用 ， Ｔ 得到越来越多
１２ 薄膜的制备 ． 将等摩尔的二水合乙酸锌和二 乙醇胺溶于适量异丙醇 中， 密闭加 热搅拌 ６ ｉ， ０ｒ ｎ 形 ａ
溶胶_凝胶法制备氧化铝系复合膜的研究进展
第 ３９ 卷 第 １ 期 ２００６ 年 ２ 月
江苏陶瓷 Ｊｉａｎｇｓｕ Ｃｅｒａｍｉｃｓ０６ ７
溶胶－ 凝胶法制备氧化铝系复合膜的研究进展
田秀淑 １， 吕臣敬 １， 王黔平 ２， ３ （ １．石家庄铁道学院， 石家庄 ０５００４３； ２．中国矿业大学， 北京 １０００８３； ３．河北理工大学， 唐山 ０６３０００）
２．３ ＴｉＯ２－ Ａｌ２Ｏ３ 无机膜［２０～２５］ 徐晓虹等人将一定量的钛酸四丁脂溶解于适量
的乙醇中， 然后将混合溶液注入到已加入蒸馏水的 Ａｌ２Ｏ３ 溶胶中， 然后迅速加入 ＨＮＯ３。并搅拌 ５ ｈ 以上。 ｐＨ 值大约控制在 ２ 以下， ５０ ℃加热， 在搅拌 ３ ｈ 后将 溶胶置于超声波中进行超声处理 ０．５ ｈ 可以制 得 稳 定的溶胶， 实验发现 ＴｉＯ２ 的加入可以提高复合薄膜 的光催化性能。这一现象可能与 ＴｉＯ２ 的光催化机理 有关。
纳米金属－ 陶瓷复合薄膜在光学、热学、力学、电 磁学、催化剂等领域具有潜在的应用前景， 其中， 金－
８ 江苏陶瓷 Ｊｉａｎｇｓｕ Ｃｅｒａｍｉｃｓ
溶胶-凝胶法制备氧化铝光学薄膜
１ 实验 部 分
１ １ 氧化 铝光 学薄膜 的 制备 ．
室温 下将 一定量 的三 仲丁基 醇铝 （ 分析 纯 ） 加 入无水 乙醇 （ 级纯 ） ， 拌均 匀 ， 优 中 搅 加入 少 量去 离
基金项 目： ３ ８ 高技术 （０ ４ ｈ ４ ００ 资助 ６ ２０ Ａ ８ ８４ ）
联系人简介： 良宏（ ９２ ， ， 晏 １ ８ 一） 男 硕士研究生， 主要从事激光用光学薄膜 的研究 ； ｍ ｌｙｎｉｎｈ ｎ＠１６ ｃｒ Ｅ ｍ ：ａｌ ｇｏｇ ２ ． ｏ ａ ｎ
维普资讯
子水促进 异 丁 醇 铝 水 解 ， 到 乳 白色 溶胶 。然 后 得
收 稿 日期 ：０７１ －９ 修 回 日期 ： ０ －１２ ２０ ・ ２ ； ０ ２ ８０ －８ ０
由热 处理使 膜层失 去部 分结 晶水 所致 。
２ ２ 膜层 的透光率 曲线 ．
采用提拉 法在熔 石英 基 片上 双 面镀 氧 化 铝光
维普资讯
第２ Ｏ卷第 ７期
２ ０ 年 ７月 ０８
化 学 研 究 与 应 用
Ｃｈ ｍｉａ ｓ ａ ｃ ｎ ｅ ｃ ｌＲｅ ｅ ｒ ｈ ａ ｄ Ａｐｐｉ ａｉｎ ｌｃ ｔｏ
Ｖ０ ． Ｏ． １ ２ Ｎｏ． ７
Ｊ ｌ ，０ ８ ｕｙ ２ ０
关 键 词 ： 化 铝 ； 学 薄膜 ； 胶 一 胶 氧 光 溶 凝 中 图分 类 号 ：６ ３４ １ ０ ２ ．２ 文 献 标识 码 ： Ａ
绵阳
６ １０ ； ２ ９ ０
成都
６４０ ） １０ ４
溶胶凝胶法制备高纯超细氧化铝粉体工艺的研究
溶胶凝胶法制备高纯超细氧化铝粉体工艺的研究溶胶凝胶法是一种常用的制备高纯超细氧化铝粉体的方法。
本文将从溶胶制备、凝胶形成、热处理和粉体性能等方面进行研究，以探究溶胶凝胶法制备高纯超细氧化铝粉体的工艺。
一、溶胶制备溶胶制备是溶胶凝胶法的第一步，也是制备高纯超细氧化铝粉体的关键步骤。
常用的溶胶制备方法有水解法、酸解法和碱解法等。
其中，水解法是最常用的方法。
水解法的步骤如下：1. 选择合适的铝源，如硝酸铝、氯化铝等。
2. 将铝源溶解在适量的溶剂中，如水、乙醇等。
3. 在溶液中加入适量的酸或碱，以调节溶液的pH值。
4. 在适当的温度下搅拌溶液，使铝源充分溶解。
二、凝胶形成凝胶形成是溶胶凝胶法的第二步，也是制备高纯超细氧化铝粉体的关键步骤。
凝胶形成的过程是由于溶液中的铝离子与水分子发生水解反应，生成氢氧化铝凝胶。
凝胶形成的步骤如下：1. 将溶液转移到适当的容器中，如玻璃瓶。
2. 在适当的温度下静置溶液，使凝胶逐渐形成。
3. 控制凝胶形成的速度，以获得均匀的凝胶。
三、热处理热处理是溶胶凝胶法的第三步，也是制备高纯超细氧化铝粉体的关键步骤。
热处理的目的是将凝胶转化为氧化铝粉体，并获得所需的粒径和形貌。
热处理的步骤如下：1. 将凝胶转移到适当的容器中，如烧杯。
2. 将容器放入热处理设备中，如电炉。
3. 控制热处理的温度和时间，以获得所需的氧化铝粉体。
四、粉体性能粉体性能是评价溶胶凝胶法制备高纯超细氧化铝粉体的重要指标。
常用的粉体性能测试方法有粒径分析、比表面积测定、形貌观察等。
粉体性能的主要影响因素有溶胶制备条件、凝胶形成条件和热处理条件等。
通过优化这些条件，可以获得高纯超细氧化铝粉体。
总结：溶胶凝胶法是一种制备高纯超细氧化铝粉体的有效方法。
通过溶胶制备、凝胶形成、热处理和粉体性能等方面的研究，可以优化制备工艺，获得高纯超细氧化铝粉体。
未来的研究可以进一步探索溶胶凝胶法的机理，提高制备效率和粉体性能。
用溶胶-凝胶法形成氧化铝硬质涂层的研究
凝胶法能够成功制备出均匀的 Ａ： ， １ 涂层 ， Ｏ 当反应体系 ｐ Ｈ值为 ５反应温度为 ３￣和溶液浓度为 ２３ｍ ｌ Ｌ ， ０Ｃ ． ｏ ・ ４
时 ， ３ ｗ） Ｖ溶液 ， 加入 （ ｔ％Ｐ 采用 自然干燥再经过 １０ ％高温煅烧能制得较为均匀连续的 仅一Ａ： ４０ １ 涂层。 ０
关键词 ： 溶胶 一 凝胶法； 氧化铝溶胶 ； 涂层； 胶体
ａｄｎ （ ｔ％ Ｐ ｌ ｉ ｈｎｐ ａ ｅｉ５ ｒａｔ ｎｔ ｐｒｔ ｅｉ３ ｏ ｄｔ ｏｃｎ ａｏ ｌｔｎｉ２ ｄｉｇ ｗ ） Ｖ ｓ ｕ ｏ ｗ ｅ Ｈ ｖ ｕ ，ｅｃｏ ｍ ｅａ ｒ ０Ｃ ａ ｅｃｎｅｔ ｔ ｎｏ ｓ ｕｏ ． ３ ｏ ｔｎ ｌ ｓ ｉ ｅ ｕ ｓ ｎ ｈ ｒｉ ｆ ｏ ｉ ｓ
蚀 、 疲劳 、 抗 抗震动 、 抗温度急变等 Ｉ能 ， 于单 纯的 生 以致
此， 较多地作为涂层在材料领域 中应用并受到广泛重 视。Ａ： 。 １ 涂层可用多种方法制备， Ｏ 如磁控溅射、 离子 镀、 反应蒸发沉积、 离子束辅助沉积等。但这些方法操
２ ｕ ｎｕｒ ｉ ｉ ｈｍ ｃｌ ｎｉ ｅ ｎ ｏ ， ｔ． Ｈ ｌｎｕｒ ２００ Ｃ ｉａ ．Ｈ ｌ ｂｉＪ ｘ Ｃ ｅ ｉａ Ｅ ｇ ｅｒ ｇＣ ． Ｌｄ ， ｕｕｂ ｉ０１０ ， ｈｎ ） ｕ ｎ ｎ ｎ ｉ
Ａｈ ｔ ａ ｔ Ｔ ｅ ｉ ｌ ｅ ｃｎ ａ ｔｒ ｆ ｌ ｍｉａ ｇ ｌｐ ｅ ａｉ ｇ ｂ ｏ —ｇ ｌｍｅｈ ｄ ａ ｄ ｐ ａ ｅ ｔ ｓ ｉｎ ｌｗ ｆＡ ２ ｓｒ ｅ ： ｈ ｒ ｕ ｎ ｉｇ ｆｃｏ ｓｏ ｕ ｎ ｅ ｒ ｐ ｒｎ ｙ ｓ ｌ ｅ ｔ ｏ ｎ ｈ ｓ ａ ｉ ｏ ｓｏ １０３ ｆ ａ ｒ ｔ ｎ ａ ｗｅｅ ｉ ｔ ｄ ｃ ｄ ｈ ｏ ｔ ｇ ｏ １ ０ ａ ｉｃ ｓｅ ．Ｔ ｅ ｅｉ ｎ ｔ ｎ ｍｅｈ ｆａ ｇ ｏ ｒ ｔ ｎ ｉ ｈ ｒｐ ｒｔ ｎ ｏ ｒ ｎｒ ｕ ｅ ．Ｔ ｅ ｃ ａｉ ｆＡ ２ ３Ｗ ｄ ｓｕ ｓ ｄ ｈ ｌ ｏ ｎ ｓ ｍｉ ａｉ ｔ ｏ ｏ ｇ ｌｍｅａｉ ｎ ｔ ｅ ｐ ｅ ａ ａｉ ｆ ｏ ｄ ｏ ｏ
纳米氧化铝薄膜应用与技巧
纳米氧化铝薄膜应用与技巧纳米氧化铝薄膜应用与技巧引言纳米氧化铝薄膜（Nanometer-sized alumina film）是一种常见的功能性薄膜材料，具有广泛的应用领域和技巧。
本文将深入探讨纳米氧化铝薄膜的多个方面，包括其制备方法、物理和化学性质，以及在各个领域的应用和相关技巧。
通过对这些内容的整理和总结，我们将为读者提供全面、深刻和灵活的理解。
制备方法纳米氧化铝薄膜的制备方法有很多种，其中最常见的包括溶胶-凝胶法、热氧化法和蒸发法等。
溶胶-凝胶法通过溶胶的浸渍和凝胶的热处理来形成氧化铝薄膜，具有制备简单、成本较低和薄膜稳定性较好的优点。
热氧化法则是将铝基底在高温下氧化生成氧化铝薄膜，适用于大面积薄膜的制备。
蒸发法通过热蒸发的方式将铝蒸发到基底上并在氧气气氛中进行氧化，薄膜厚度可通过控制蒸发时间和压力来实现。
这些制备方法在不同的应用场景中具有独特的优势和适用性。
物理和化学性质纳米氧化铝薄膜具有许多特殊的物理和化学性质，这些性质通常与其微观结构和表面性质有关。
首先，纳米氧化铝薄膜具有较大的比表面积和较高的孔隙率，这使其具有优异的吸附和催化性能。
其次，纳米氧化铝薄膜具有较好的热稳定性和耐蚀性，可在高温和腐蚀环境下稳定工作。
此外，纳米氧化铝薄膜还具有较高的绝缘性能和一定的透明性，可在电子器件和光学器件中应用。
应用领域纳米氧化铝薄膜在许多领域中都有广泛的应用，其中包括电子器件、光学器件、催化剂和生物医药等。
在电子器件中，纳米氧化铝薄膜常用于制备电容器、传感器和金属氧化物场效应晶体管等。
在光学器件中，纳米氧化铝薄膜可用作透明导电薄膜、反射膜和介质薄膜等。
在催化剂中，纳米氧化铝薄膜可用于制备金属氧化物复合催化剂，提高催化性能。
在生物医药领域，纳米氧化铝薄膜可用于制备药物缓释系统和生物传感器等。
应用技巧在纳米氧化铝薄膜的应用过程中，有一些技巧可以帮助我们获得更好的效果。
首先，选择合适的制备方法和工艺参数是关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
溶胶凝胶法制备氧化铝薄膜
目前，制备氧化铝薄膜的方法很多，如化学气相沉积法、磁控溅射法、离子束溅射法、蒸发法和溶胶凝胶法等。
其中，溶胶凝胶法制备氧化铝薄膜是一种简单、经济、适用性广
的方法，逐渐成为制备氧化铝薄膜的主流方法之一。
溶胶凝胶法是一种能够从前驱体溶胶中制备出凝胶，并通过干燥、热处理等工艺，制
备出氧化物薄膜的方法。
溶胶凝胶法制备氧化铝薄膜的具体步骤如下：
1.准备前驱体：将氧化铝前驱体溶解于适当的溶剂中，制备成溶胶。
2.凝胶制备：通过水解缩合反应，使溶胶发生胶化反应，生成氧化铝凝胶。
3.涂覆基底：将制备好的氧化铝凝胶涂覆在基底上，以便形成均匀的氧化铝薄膜。
4.热处理：通过高温烧结、热退火等工艺，使氧化铝凝胶形成紧密均匀的氧化铝薄
膜。
利用溶胶凝胶法制备氧化铝薄膜，需要合适的前驱体和溶剂。
常用的前驱体有乙酸铝、乙酰丙酮铝、氯化铝等，常用的溶剂有水、正丙醇、异丙醇等。
在制备过程中，前驱体和
溶剂应配比适当，以确保溶胶的黏度和稳定性。
另外，制备过程中还需要控制溶胶的PH值、温度、干燥条件等参数，以实现制备氧化铝薄膜的控制性能。
总之，溶胶凝胶法制备氧化铝薄膜具有成本低、制备工艺简单、环境友好等优点。
与
其他制备方法相比，其制备出的氧化铝薄膜质量更加均匀，特别适用于制备大面积氧化铝
薄膜。
未来，溶胶凝胶法制备氧化铝薄膜将会在智能电子、新能源及环保等领域有更加广
泛的应用前景。
