桥梁检测方法
桥梁的检测方法详细讲解
桥梁的检测方法详细讲解可视检查是桥梁检测的最基本方法之一，通过人眼观察桥梁的外观、构造和设备等情况，以判断结构是否存在明显的病害。
这种方法适用于较为简单的、表面病害较为明显的桥梁。
检测人员会逐一查看桥梁的主要构件，包括桥梁上部、下部和桥面系统等，检查是否存在裂缝、腐蚀破损、掉落、松动等问题。
同时，还需要关注是否存在异响或异常振动等现象，这些往往是桥梁存在问题的前兆。
非破坏检测是指在不破坏结构完整性的前提下，通过一定的仪器和设备对桥梁进行检测。
常用的非破坏检测方法包括超声波检测、雷达检测、红外热像法、综合振动检测等。
超声波检测主要是利用超声波在材料中传播的方式检测材料的内部结构，以判断材料的质量和损伤情况。
雷达检测则是通过电磁波的反射来确定结构中存在的异常情况。
红外热像法则是通过记录材料表面的热量分布图像，以判断可能存在的热源和热损害等情况。
综合振动检测则是通过嵌入式传感器对桥梁的振动频率、弯曲变形等参数进行监测，以判断结构是否存在异常。
破坏性检测是指通过破坏结构的一部分来获取有关结构性能和材料性能的检测数据。
常用的破坏性检测方法包括荷载试验、静载试验、动力试验等。
荷载试验是指在已建成的桥梁上逐渐加大的荷载条件下进行监测，以验证设计荷载条件下结构的安全性能。
静载试验则是通过在已有荷载的情况下，采用人工加载设备对桥梁进行加载，以测量结构的变形和应力等参数。
动力试验则是通过利用振动源对桥梁进行激励，测量其响应特性来判断结构的振动特性和参数。
除了上述常用的桥梁检测方法，还有一些新兴的检测技术也被应用于桥梁检测中，如无人机检测技术、三维激光扫描技术和声发射检测技术等。
无人机检测技术可以通过高清相机和红外热像仪等设备对桥梁进行航拍和遥感检测，快速获取大范围的高分辨率图像和热像图。
三维激光扫描技术则可以通过激光测距仪和高速相机等设备对桥梁进行全方位、高精度的三维扫描和重建。
声发射检测技术则是通过在结构上安装传感器，监测结构的声音发射，以判断材料的受损和结构的稳定性。
桥梁工程检测技术方案
桥梁工程检测技术方案一、桥梁检测的目的桥梁检测的目的是为了及时有效地发现桥梁结构的缺陷和损坏，保障桥梁结构的安全运行。
具体来说，桥梁检测的目的包括以下几个方面：1. 找出结构缺陷：包括桥梁结构的裂缝、变形、腐蚀、松动等问题。
2. 评估结构安全性：通过检测和监测，评估桥梁结构的承载能力，判断其是否符合安全要求。
3. 制定维护计划：通过检测结果，制定桥梁的维护方案和计划，及时修复和加固桥梁结构。
二、桥梁检测的方法1. 目测检测：传统的桥梁检测方法，通过人工目测来发现桥梁结构的问题。
这种方法简单直观，但不能发现深层次的隐患，而且受限于人工经验。
2. 非接触式检测：采用激光扫描、无人机航拍等技术，对桥梁结构进行三维扫描和测量，能够快速高效地获取结构信息，并生成数字化的结构模型。
3. 传感器监测：在桥梁结构关键部位安装传感器，进行实时监测桥梁的振动、变形、应力等参数，能够及时发现和记录结构变化。
4. 超声波检测：通过超声波对桥梁结构进行探伤检测，可以发现深层次的内部缺陷。
5. 磁粉探伤：对桥梁结构进行磁粉检测，能够有效发现表面和近表面的裂缝和缺陷。
6. 声发射检测：通过桥梁结构的声发射信号，进行结构监测和健康诊断。
三、桥梁检测技术方案1. 数据采集：选用高精度激光扫描仪、无人机、传感器等设备，对桥梁进行全方位的数据采集，获取结构的三维信息、振动数据、应力数据等。
2. 数据处理：对采集的数据进行处理和分析，使用数字化建模技术，生成桥梁的结构模型，对结构参数进行分析和计算。
3. 缺陷识别：利用图像处理和模式识别技术，对结构模型进行缺陷识别和分类，发现桥梁结构的问题。
4. 综合评估：基于数据分析和结构模型，对桥梁的安全性进行评估，判断其承载能力和使用寿命，确定维护和加固的优先级和措施。
5. 报告输出：生成桥梁检测报告，包括结构的详细信息、缺陷和问题的分析、维护建议和预算等内容，为维护管理人员提供决策依据。
四、桥梁维护管理基于检测结果和报告，进行桥梁的维护计划制定和实施。
桥梁检测的内容及检测方法
桥梁检测的内容及检测方法桥梁是人类工程史上的重要成果，它不仅是社会经济、文化、交通发展的基础设施，也是城市风景线的重要组成部分。
随着桥梁的使用时间不断增长，桥梁的安全问题也日益受到关注。
因此，桥梁检测成为了一项重要的任务。
本文将重点介绍桥梁检测的内容及检测方法。
一、桥梁检测的内容桥梁检测的内容主要包括以下几个方面：1. 结构安全检测：桥梁的主体是由混凝土、钢筋、预应力钢丝等结构构成的，而这些构件都存在着老化、腐蚀等问题，因此需要及时对桥梁进行结构安全检测。
这种检测主要针对桥梁的承载能力、稳定性等方面展开。
2. 功能安全检测：功能安全检测主要针对桥梁的使用功能进行检测，包括桥梁的通行能力、抗风荷载能力、抗震能力等等。
3. 环境安全检测：在桥梁周围环境中可能存在土壤松动、河水冲刷等情况，这些都会对桥梁的安全性产生影响，因此检测桥梁周围环境的安全性也是非常重要的。
二、桥梁检测的方法桥梁检测主要有以下几种方法：1. 目视检查：目视检查是最常见的桥梁检测方法，也是最基本的方法。
在目视检查过程中，检测人员可以对桥梁进行全面的、详细的检测，并根据自己的经验和感觉，确定桥梁是否存在问题。
2. 超声波检测：超声波检测是一种非破坏性检测方法。
检测人员可以利用超声波穿过材料，从而检测出材料之间的缺陷、裂纹等信息。
这种方法不会对桥梁造成任何影响，因此被广泛应用。
3. 振动测试：振动测试是通过对桥梁进行振动测试来判断桥梁的结构是否存在损伤。
在振动测试中，测试人员通常使用激振器或冲击器进行测试，根据振动的波形和频率来判断桥梁结构的健康状况。
4. 红外热成像：红外热成像是一种少数可以在远距离上进行检测的方法之一。
红外热成像仪可以测量目标体的热量并将其转化为图像，从而帮助测试人员检测桥梁表面是否存在热点问题，如腐蚀、潮气等。
三、总结桥梁检测是对桥梁结构进行安全检测的一项重要工作。
检测人员需要针对桥梁的结构、功能和环境等方面展开检测，并选择合适的方法进行检测。

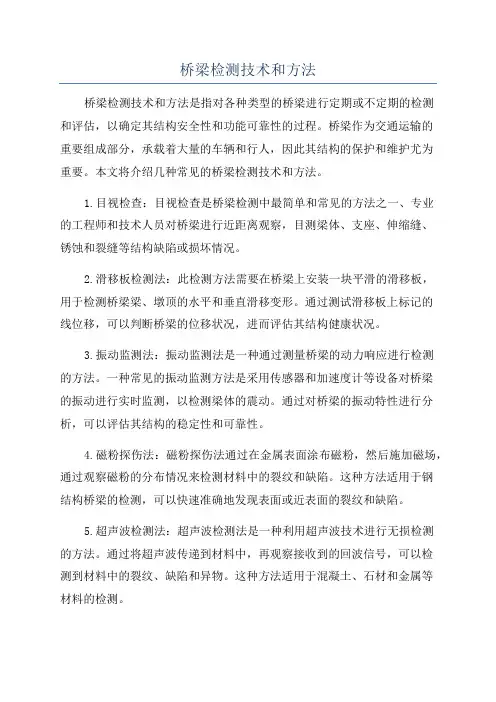

桥梁检测技术和方法
桥梁检测技术和方法桥梁检测技术和方法是指对各种类型的桥梁进行定期或不定期的检测和评估，以确定其结构安全性和功能可靠性的过程。
桥梁作为交通运输的重要组成部分，承载着大量的车辆和行人，因此其结构的保护和维护尤为重要。
本文将介绍几种常见的桥梁检测技术和方法。
1.目视检查：目视检查是桥梁检测中最简单和常见的方法之一、专业的工程师和技术人员对桥梁进行近距离观察，目测梁体、支座、伸缩缝、锈蚀和裂缝等结构缺陷或损坏情况。
2.滑移板检测法：此检测方法需要在桥梁上安装一块平滑的滑移板，用于检测桥梁梁、墩顶的水平和垂直滑移变形。
通过测试滑移板上标记的线位移，可以判断桥梁的位移状况，进而评估其结构健康状况。
3.振动监测法：振动监测法是一种通过测量桥梁的动力响应进行检测的方法。
一种常见的振动监测方法是采用传感器和加速度计等设备对桥梁的振动进行实时监测，以检测梁体的震动。
通过对桥梁的振动特性进行分析，可以评估其结构的稳定性和可靠性。
4.磁粉探伤法：磁粉探伤法通过在金属表面涂布磁粉，然后施加磁场，通过观察磁粉的分布情况来检测材料中的裂纹和缺陷。
这种方法适用于钢结构桥梁的检测，可以快速准确地发现表面或近表面的裂纹和缺陷。
5.超声波检测法：超声波检测法是一种利用超声波技术进行无损检测的方法。
通过将超声波传递到材料中，再观察接收到的回波信号，可以检测到材料中的裂纹、缺陷和异物。
这种方法适用于混凝土、石材和金属等材料的检测。
6.高清相机检测法：高清相机检测法利用高清摄像机对桥梁进行全面拍摄，以捕捉桥梁表面的细微变化。
这种方法可以识别裂缝、锈蚀、破损和变形等结构缺陷，通过对图像进行分析和比对，可以快速准确地评估桥梁的状况。
除了以上几种常见的桥梁检测技术和方法外，还有一些先进的技术和方法正在不断发展和应用于桥梁检测中，例如激光扫描、红外热像技术和无人机遥感等。
这些技术和方法具有高效、快速和精确等特点，可以提高桥梁检测的效率和准确度，为桥梁的保护和维护提供更好的支持。
道路桥梁检测有哪些方法
道路桥梁检测有哪些方法
道路桥梁检测常用的方法包括：
1. 目视检查：通过人工观察和检查，识别和评估桥梁的损伤和病害，如裂缝、腐蚀等。
2. 混凝土结构检测：使用无损检测技术，如超声波、雷达等，评估混凝土桥梁的质量和状况。
3. 钢结构检测：使用无损检测技术，如磁粉探伤、超声波、涡流探伤等，检测桥梁的钢结构的缺陷和腐蚀。
4. 勘测测量：使用地面测量仪器和技术，测量桥梁的几何参数和形变，评估结构的稳定性和变形情况。
5. 荷载测试：通过安装荷载传感器和监测系统，实时监测桥梁的荷载响应，评估结构的强度和刚度。
6. 桩基检测：使用声纳、超声波和其他技术，检测桥梁的桩基质量和承载力。
7. 隐患预警：使用结构健康监测系统，通过传感器和数据分析，监测桥梁的动态性能和病害，实现早期预警和预防。
8. 桥梁全景检测：利用无人机、激光雷达和摄像机等技术，对桥梁进行全景扫描和三维建模，获取全面的结构信息和病害情况。
9. 数字模拟仿真：使用计算机模型和有限元分析方法，模拟桥梁的荷载和响应，评估结构的安全性和可靠性。
10. 环境监测：通过安装环境传感器，监测桥梁周围环境的变化，如温度、湿度、水位等，评估环境因素对桥梁结构的影响。
桥梁工程检测方法及控制措施
桥梁工程检测方法及控制措施桥梁是连接两个地点的主要交通工具，随着人口的增加和经济的发展，桥梁工程在城市或是乡村建设中显得越来越重要。
然而，桥梁在长期使用过程中，也会因承重过大、自然灾害等原因而出现安全问题。
如何保证桥梁建设的稳定安全性，显得尤为关键。
因此，掌握桥梁工程检测的方法及控制措施，对保证桥梁工程的安全运营具有十分重要的意义。
一、桥梁工程检测方法1.视觉检测视觉检测是一种直接观测桥梁混凝土结构或钢结构物理物质的方法。
这种方法通常使用人工目视、摄像机拍摄或无人机拍摄等手段进行检测。
通过视觉检测，可以清楚地观察桥梁的物理形态和表面状况，检测到裂缝、斜裂、间隙、坍塌、鼓包、渗漏等不良情况。
但是视觉检测无法观察非表面的物理问题。
2.声波检测声波检测是利用声波传导的性质对实际物体进行检测的方法。
这个方法适用于非常大的桥梁和铁路隧道等工程。
声波检测主要有两种方式, 分别为接触式和无接触式检测。
接触式检测应用于对振动的检测，无接触式检测应用于对表面材料的压力检测。
3.电磁波检测电磁波检测是通过探究不同材质对电磁波的吸收、反射和穿透等特性来检测桥梁。
这种方法是通过传感器发射微波、红外等电磁波能量的形式，对桥梁内部结构进行检测。
4.振动检测振动检测是监测被测体的动态性能,检测方法简便易行，在恶劣工作环境中也可以进行检测。
该方法主要分为自然振动、人工激励振动、风振动等。
根据钢筋混凝土结构的动态特性，利用轻微的振动来推测结构的刚度和周期，以便在计算混凝土工程时可得出一些有用的结果。
二、桥梁工程控制措施1.维护桥梁结构桥梁超载和缺乏维护是桥梁工程罕见的灾难。
桥梁结构的维护包括维修、加固和更换坏掉的零部件等。
例如，对桥梁的道路面层、铁路轨道的养护、保养或更换，是保证公路和铁路桥梁安全的一项重要任务，也是预防桥梁工程发生事故的基本措施。
2. 执行经常性检测经常性检测是指根据检测方法，周期性对桥梁结构和性能进行监测，了解其运行情况和建筑性能，及时发现存在的问题，以及实施相应的措施。
桥梁检测措施
桥梁安全检测：从外观到细节全面掌握随着时代的发展，桥梁作为人们出行、运输的重要交通工具，也越来越多地成为各国政府高度重视的安全问题。
因此，桥梁检测变得格外重要。
本文将介绍一些常见的桥梁检测措施，帮助您更全面、更有效地掌握桥梁的安全情况。
1. 外观检测外观检测是目测桥梁表面情况的一种基础方法，通过对桥面、梁体、墩台、桥墩和桥孔的可视范围内的表面状况进行检测，来判断桥梁的基本情况。
其中，需要注意的细节有：（1）表面裂缝：检测桥梁表面是否出现了细小裂缝，一旦发现需要及时修补。
（2）凹坑痕迹：桥梁表面出现凹坑痕迹，说明已受到严重损伤，需要进行修缮，以防形成鼓包。
（3）锈蚀斑点：桥梁表面出现锈斑，则需要对这些部位进行修复和喷涂防氧漆，以防止钢铁材质随着时间的推移而损坏。
2. 近距离细节检测这种检测方法可以从更近的角度和距离，来捕捉桥梁的更细节的情况。
具体措施有：（1）超声波检测：超声波检测是通过超声波探测设备来发射和接收超声波，来判断材料质量、内部疾病和缺陷的一种方法。
（2）磁粉探伤：磁粉探伤是指利用磁场对桥梁进行检测，以检测出桥梁内部可能存在的裂痕、缺陷等情况。
3. 现代科技手段现代的科技手段让桥梁检测更加精准、便捷、高效。
这些手段包括：（1）无人飞行器：桥梁的检测可以通过无人机进行，对避免专业人员的高空作业代替设施缺失的方案也有很好的补充作用。
（2）激光扫描技术：利用激光扫描技术，可以将桥梁的形态快速还原，并对桥梁的数据进行三维分析，能更准确的判断桥梁的损伤情况。
总之，随着科技的不断发展，桥梁检测手段也在不断创新和完善，这给我们确保桥梁安全提供了坚实的技术支持。
桥梁检测的方案
桥梁检测的方案一、检测的为啥（目的）桥梁就像个默默奉献的老伙计，每天承载着好多人和车的来来往往。
但时间一长，风吹日晒雨淋的，它可能就会有点小毛病。
咱们检测桥梁呢，就是要看看这个老伙计身体咋样，有没有哪里受伤或者变弱了，确保它还能安全可靠地工作，可不能让它在工作的时候突然“掉链子”啊！二、检测啥（检测内容）1. 外观查看。
这就像是给桥梁做个全身的“外貌检查”。
看看桥的表面有没有裂缝，就像检查人的皮肤上有没有伤口一样。
还要看看有没有哪里掉漆、生锈，就像看人的衣服有没有破洞、褪色。
栏杆有没有损坏，要是栏杆坏了，那可就像人的衣服少了个扣子，不仅不美观，还不安全呢。
2. 结构检测。
梁体检查。
梁体可是桥梁的“脊梁骨”啊。
要看看梁体有没有变形，就像看人的脊梁有没有弯了一样。
检测一下梁体里面的钢筋有没有生锈或者断了的情况，钢筋就像梁体的“骨头架子”，要是有问题可不得了。
桥墩和桥台。
桥墩和桥台是支撑桥梁的“大脚”。
看看它们有没有倾斜、位移，就像看人的脚站得稳不稳。
还要检查它们的基础有没有被水冲刷或者被土给“挤歪”了。
3. 附属设施检测。
伸缩缝。
伸缩缝就像桥梁的“关节”，热胀冷缩的时候就靠它来活动呢。
检查伸缩缝有没有被杂物堵住，能不能正常伸缩，要是“关节”卡住了，桥梁肯定会觉得不舒服的。
排水系统。
排水系统就像桥梁的“泌尿系统”，要是排水不畅，水积在桥上，就像人憋尿一样难受，还会对桥梁造成损害呢。
所以要看看排水管有没有堵塞，排水口有没有被盖住。
三、咋检测（检测方法）1. 人工巡查。
这是最基本的方法啦，就像医生用眼睛看病人一样。
检测人员沿着桥走，拿着小本子和笔，看到哪里有问题就记下来。
不过这种方法可能会有一些小毛病发现不了，毕竟人的眼睛有时候也会“看走眼”。
2. 仪器检测。
裂缝检测仪。
专门用来检测裂缝的宽度和深度的，就像给裂缝做个“X光”，看看这个“伤口”到底有多严重。
全站仪。
这个仪器可厉害了，用来测量桥墩、桥台的位置和变形情况，就像给它们拍个精确的照片，能清楚地知道它们有没有“乱动”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁检测方法
1.强度检测
回弹法检测混凝土强度主要是通过回弹仪在结构混凝土各测区内测量回弹值R，根据规范中给出的相关公式求其每个测区的平均回弹值，结合检测的混凝土碳化深度值，然后根据规范中已建立的测区混凝土强度换算表，查规范得测区的混凝土强度值。
现在市面上的回弹仪多是数显式，可以在系统里设置国家或地区的关系曲线，同时还可以设定回弹方向和碳化深度等参数，自动计算处理回弹结果。
回弹法是混凝土表面硬度的检测方法，优点是操作易于掌握，仪器构造简单，检测效率高，费用低廉。
缺点是受参数、测试环境和混凝土表面状态影响较大，结果波动性大。
超声法对混凝土强度进行检测是利用波在混凝土中的传播速度随强度等级的增高而增大的原理进行强度检测。
将超声波换能器置于被测物体上（黄油、凡士林或水等耦合剂等），通过仪器中的脉冲信号发生器发出一系列的周期性电脉冲，加在发射换能器上的压电体上，转换成超声脉冲，穿过被测物到达接受换能器，超声仪将接收到波速、波幅、频率、波形等声学参数，通过对各参数综合分析和判断，从而可对混凝土强度强度，进而还可以推断混凝土完整性、均匀性的缺陷。
超声――回弹综合法以材料的应力应变行为与强度的关系为依据进行强度检测。
在结构混凝土同一测区分别测量声时值t和回弹值R，然后利用已建立起来的测强公式推算该测区强度的一种方法。
在测试
结果上将超声法和回弹法结合在一起，起到互相补充测试受不同因素影响，产生的测试偏差，使结果更加接近真实值。
2.钢筋检测
钢筋锈蚀状况检测原理：在混凝土中钢筋锈蚀过程中，钢筋表面形成阳极区和阴极区，导致钢筋离解，在阳极区生成膨胀的锈蚀产物。
腐蚀速率受铁离子通过混凝土从阳极迁到阴极的便利程度的影响。
因此，电势越高，电阻率越低，通常腐蚀率也就越大。
半电池电位钢筋锈蚀度测量法是目前在现场无损钢筋锈蚀度检测中较先进的一种方法。
电磁法采用电磁感应原理对钢筋混凝土结构中钢筋位置、间距、保护层厚度和钢筋直径进行无损检测。
3.力学检测法
桥梁静载试验：桥梁的静载试验就是按照预定的试验目的与试验方案，将静止的荷载作用在桥梁上的指定位置上，观测桥梁结构的静力位移、静力应变、裂缝等参量的试验项目。
根据有关规范和规程的指标，判断桥梁结构在荷载作用下的工作性能及使用能力。
测试方法上可以采用指定荷载级别的车辆缓慢行驶到测试部位进行加载。
条件受限制时，也以施加荷重（水泥，预制块件，水箱加水等）或者以液压千斤顶装置施力等方式来模拟某一等级的车辆荷载，借以达到试验的目的。
目前一般梁桥挠度测量最常用的仪器主要是千分表、百分表、挠度计、全站仪和水准仪，这其中最经常采用的仪器为百分表和水准仪，其基本能满足梁桥荷载试验挠度测量时对精度、量程及可靠性的要求。
结
构静载试验的评价指标主要有两个方面，一方面通过比较控制测点的实测值与理论计算值来评价结构的工作性能与安全储备；另一方面是通过比较控制测点的实测值与规范允许值来评价结构所处的工作状况。
桥梁动载试验：桥梁结构是以承受车辆荷载为土的，车辆荷载对桥梁的冲击和振动影响，常会使其产生的动力效应大于相应的静力效应。
因此用动力荷载试验来确定桥梁在车辆荷载的动力效应以及使用条件，从而对桥梁评价是十分重要。
桥梁结构的振动分析是桥梁结构分析的又一项重要内容。
包括两方面：一是测量车辆荷载作用在桥梁指定断面上的动应变或指定点的动挠度，二是测量桥梁结构的自振特性和动力响应。
动载试验结果分析，对桥梁结构承载能力作出切合实际的评价，也是对既有桥梁使用功能作实质性的分析评定。
桥梁动载试验的测试仪器主要包括拾振器、信号放大器、动态电阻应变仪、光线示波器、笔录仪、磁带记录仪与数字信号处理机等。
通常情况下，中小跨径梁桥可采用磁电式测试系统量测桥梁结构的自振特性，对大跨径桥梁可采用压电式测试系统量测超低频振动。
