实验八 555时基电路
实验八555时基电路及其应用
实验⼋555时基电路及其应⽤实验⼋555时基电路及其应⽤⼀、实验⽬的1、熟悉555定时电路的结构、⼯作原理及其特点；2、掌握使⽤555定时器组成单稳态电路、多谐振荡电路和施密特电路；⼆、实验原理参考董宏伟编《数字电⼦技术实验指导书》P61。
555电路的功能表如表8—1所⽰。
表8—1 555电路的功能表555定时器主要是与电阻、电容构成充放电电路，并由两个⽐较器来检测电容器上的电压，以确定输出电平的⾼低和放电开关管的通断。
这就可以构成从⼏微秒到数⼗分钟的延时电路，⽅便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产⽣或波形变换电路。
三、实验设备与器件 l 、万⽤表⼀只2、双踪⽰波器⼀台3、555时基IC ⼀⽚，电阻器100k Ω×1（实验箱上已配置）、可变电阻器10k Ω×1（实验箱上已配置），电阻5.1k Ω×2，电容器0.01µF ×2、100µF ×1。
四、555定时器的实验内容1、⽤555集成电路构成单稳态触发器（详细⼯作过程参考相关教材）图8—2是由555定时器和外接定时元件R 、C 构成的单稳态触发器，暂稳态的持续时间t w (即为延时时间，如图8—3所⽰)决定于外接元件R 、C 值的⼤⼩，其理论值由下式决定图8—1 555定时器引脚排列 GND ?R Dv Ov I2t W =1.1RC通过改变R 、C 的⼤⼩，可使延时时间在⼏个微秒到⼏⼗分钟之间变化。
实验步骤如下：(1)按照图8—2在图8—4中模拟连接好电路。
(2)按图8—4接好实物电路图，输⼊端v I (2脚)接实验箱的单次负脉冲发⽣源(接好后先不要按动此按钮)，检查电路⽆误后，通电，⽤万⽤表测量v O (3脚)端的电压值，这是稳态时的电压，做好记录，填在表8—2中。
万⽤表继续保留图8—3单稳态电路的延迟时间vv(2/3)V图8—2单稳态触发器单次脉冲源 -5V +5V地 100µ0.01µ图8—4单稳态电路实物连接图在此位置上不要撤出。

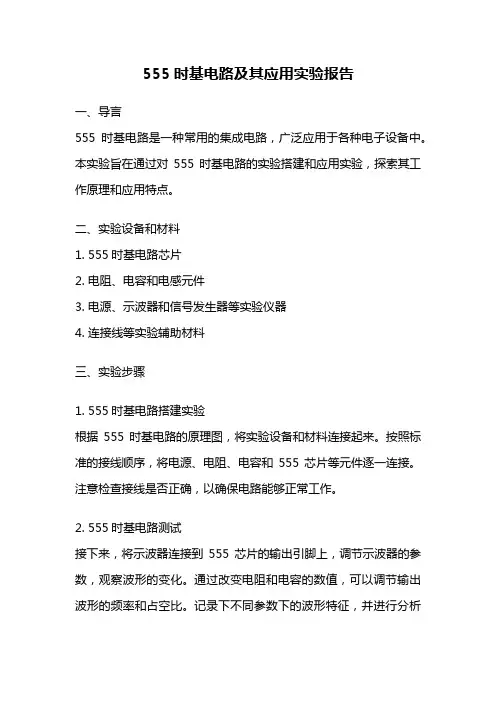

555时基电路及其应用实验报告
555时基电路及其应用实验报告一、导言555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。
本实验旨在通过对555时基电路的实验搭建和应用实验，探索其工作原理和应用特点。
二、实验设备和材料1. 555时基电路芯片2. 电阻、电容和电感元件3. 电源、示波器和信号发生器等实验仪器4. 连接线等实验辅助材料三、实验步骤1. 555时基电路搭建实验根据555时基电路的原理图，将实验设备和材料连接起来。
按照标准的接线顺序，将电源、电阻、电容和555芯片等元件逐一连接。
注意检查接线是否正确，以确保电路能够正常工作。
2. 555时基电路测试接下来，将示波器连接到555芯片的输出引脚上，调节示波器的参数，观察波形的变化。
通过改变电阻和电容的数值，可以调节输出波形的频率和占空比。
记录下不同参数下的波形特征，并进行分析和比较。
3. 555时基电路应用实验在实验中，可以将555时基电路应用于脉冲发生器、定时器、频率计等实际电子电路中。
通过改变电路的连接方式和参数设置，可以实现不同的应用功能。
例如，可以将555时基电路连接到脉冲发生器电路中，生成稳定的脉冲信号；也可以将555时基电路作为定时器，控制电路的工作时间。
四、实验结果与分析1. 555时基电路工作特点通过实验观察，我们发现555时基电路可以产生稳定的方波信号。
在输入电压为5V的情况下，根据电路参数的不同设置，可以得到不同频率和占空比的输出波形。
通过改变电阻和电容的数值，可以调节频率的范围。
而通过改变电路的连接方式，如添加电感元件，可以实现更丰富的波形变化。
2. 555时基电路的应用实验结果通过将555时基电路应用于脉冲发生器和定时器电路中，我们成功实现了不同功能的电路设计。
脉冲发生器可以产生稳定的脉冲信号，其频率和占空比可以通过调节电路参数来控制。
定时器电路可以在预设的时间段内控制其他电路的工作状态。
五、实验结论通过本次实验，我们了解了555时基电路的工作原理和应用特点。
555时基电路及其应用实验报告总结
555时基电路及其应用实验报告总结引言555时基电路是一种广泛应用于电子系统中的定时器电路，其简单可靠的特点使得其成为电子工程师们经常使用的电路之一。
在本次实验中，我们将学习555时基电路的基本原理和应用，并利用实验的方法来进一步了解其特性和应用。
实验目的1. 了解555时基电路的基本原理和特点；2. 学习555时基电路的应用；3. 掌握555时基电路的实际电路设计和调试能力。
实验原理555时基电路是一种基于电容充放电周期的定时器电路，由控制电压，比较电压和输出电压三个部分组成。
在充电过程中，电容通过R1和R2两个电阻器来充电，当电容电压达到比较电压时，输出从高电平变为低电平，此时电容通过R2和输出端的电阻放电。
当电容电压低于比较电压时，输出从低电平变为高电平，电容重新开始充电，这样就形成了一个基于电容充放电周期的定时器电路。
实验材料1. 555时基电路芯片2. 电阻器3. 电容器4. LED灯5. 面包板等实验工具实验步骤1. 将555时基电路芯片插入面包板上；2. 连接电阻器和电容器，并将它们与555时基电路芯片的引脚相连；3. 将LED灯连接到555时基电路芯片的输出端；4. 通过调节电阻器和电容器来改变555时基电路的输出频率和占空比。
实验结果通过实验，我们成功地设计和调试了一个基于555时基电路的LED 闪烁电路，其输出频率和占空比可以通过调节电阻器和电容器来进行调整。
此外，我们还完成了一些其他应用的实验，例如555时基脉冲发生器，555时基呼吸灯等。
结论本次实验通过学习555时基电路的基本原理和应用，掌握了555时基电路的实际电路设计和调试能力。
我们成功地设计和调试了一个基于555时基电路的LED闪烁电路，并完成了其他应用实验。
555时基电路的优点在于其简单可靠，广泛应用于电子系统中，为电子工程师们提供了强大的工具。
实验八555时基电路
实验八-555时基电路实验八555时基电路一、实验目的1、熟悉555型集成时基电路的电路结构、工作原理及其特点2、掌握555型集成时基电路的基本应用二、实验原理集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。
它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了3个5K电阻，故取名555电路。
其电路类型有双极型和CMOS型两大类，二者的机构与工作原理类似。
几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。
555和7555是单定时器。
556和7556是双定时器。
双极型的电源电压Vec=+5V~+15V，输出的最大电流可达200mA。
CMOS 型的电源电压为+3~+18V。
1、555电路的工作原理555电路的内部电路方框图如图所示。
它含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5KΩ的电阻器构成分压器提供。
它们分别使高电平比较器A1的同相输入端和低电平比较器A2的反相输入端的参考电平为Vcc和Vcc。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平Vcc 时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；并输入信号自2脚输入并低于Vcc时，触发器置位，555的3脚输出高电平，同时放电开关管截止。
RD是复位端，当RD=0，555输出低电平。
平时RD端开路或接Vcc。
Vc是控制电压端（5脚），平时输出Vcc作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外电压时，通常接一个0.01μf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
为放电管，当T导通时，将给接于脚7的电容器提供低电阻放电通路。
数电实验八 555时基电路
实验八 555时基电路一、实验目的1. 掌握555时基电路的结构和工作原理。
2. 学会分析和测试555时基电路的应用电路。
二、实验仪器及器件1.仪器：数字电路学习机，双踪示波器。
2.器件：555时基电路 2片 其他元件若干三、实验内容1.555的基本工作原理及电路功能测试按图8.1连接电路，Rd 接开关电平，OUT 接发光二极管。
按表8.1中步骤进行测试。
可调电压取自电位器分压器。
555是一种常见的集模拟与数字功能于一体的集成电路。
只要适当配接少量元件，即可构成多谐振荡、单稳触发等脉冲产生和变换的电路。
2.555时基电路构成的多谐振荡器(1)按图8.2连接电路，R1=15k ，R2=5k ，C1=0.033μF ，C2=0.1μF 。
观察并测量OUT 波形的频率，并和理论值比较。
计算频率的相对误差。
答：实际测量输出频率为1.66 k Hz ，理论计算输出周期为T=（R1+2R2）Cln2=0.571ms ，555由分压电路、比较电路、基本RS 出发电路和放电管TD 四部分组成。
TH 、TR 为比较电路的输入端，Rd 为基本RS 触发电路的清零端。
频率为1.75k Hz。
相对误差为5%。
(2)若R1=15k，R2=10k，频率有何变化？答：输出周期的理论值为T=0.8ms，频率为1.25k Hz。
实际的输出频率为2.1相对误差为（3)改变电路，按图8.3接成为占空比可调的多谐振荡器，R3调节占空比q。
调q=0.2，调试正脉冲宽度为0.2ms，调试电路，测出所用元件数值。
答：因为q=（R1）/（R1+R2）正脉冲宽度T2=R1C1ln2所以R1=8.74KΩR2=35KΩR1+R2=43.74KΩ由此得出：原有电阻R1=15KΩ，数值太大，不能满足题目要求。
可以将原有电阻R1=15KΩ，R2=5KΩ互换位置，则正好满足题目要求。
(3.555构成的单稳态触发器(1)按图8.4连接电路，该电路稳态为输出低电平，暂态为输出高电平。
555时基电路实验报告
555时基电路实验报告555时基电路实验报告引言：555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。
本实验旨在通过实际操作，深入了解555时基电路的工作原理和应用。
一、实验目的本实验的主要目的是掌握555时基电路的基本原理和使用方法，通过实验验证其工作性能，并了解其在各种电子设备中的应用。
二、实验器材和材料1. 555时基电路集成电路芯片2. 电源3. 电阻、电容等元器件4. 示波器5. 连接线等实验器材三、实验步骤1. 按照电路图连接电路，将555时基电路芯片与其他元器件连接好。
2. 接通电源，调节电源电压，使其满足555时基电路的工作要求。
3. 使用示波器观察555时基电路的输出波形，并记录相关数据。
4. 调节电阻、电容等元器件的数值，观察555时基电路的输出波形的变化，并记录相关数据。
5. 分析实验结果，总结555时基电路的特点和应用。
四、实验结果与分析通过实验观察和数据记录，我们得到了不同电阻、电容数值下555时基电路的输出波形。
根据实验结果，我们可以得出以下结论：1. 555时基电路的输出波形可以通过调节电阻和电容的数值来控制。
2. 当电阻或电容数值增大时，输出波形的周期变长，频率变低；反之，周期变短，频率变高。
3. 555时基电路的输出波形可以是方波、正弦波等不同形式，具有较高的稳定性和可调性。
4. 555时基电路可以广泛应用于脉冲发生器、定时器、频率计等各种电子设备中。
五、实验总结通过本次实验，我们深入了解了555时基电路的工作原理和应用。
通过实际操作，我们掌握了调节电阻和电容数值来控制555时基电路输出波形的方法。
我们还了解到555时基电路具有较高的稳定性和可调性，适用于各种电子设备中的时序控制和频率调节。
通过实验，我们对于电路的原理和实际应用有了更深入的理解。
六、实验中的问题与改进在实验过程中，我们遇到了一些问题，例如电路连接错误、示波器读数不准确等。
这些问题在实验中及时得到了解决，但在以后的实验中，我们需要更加仔细地检查电路连接，确保实验结果的准确性。
555时基电路
一、电路组成1．基本RS 触发器由两个与非门组成， 是专门设置的可从外部进行置0的复位端，当 时，使 Q=0、 。
&&R+V CC85k Ω5k Ω5k Ω1C 1C 24G 1 G 2G 337265μOμDCO TH QQTR -R 0=-R 1=-Q2．比较器C1、 C2是两个电压比较器。
比较器有两个输入端，分别标有+号和--号，如果用U+和U —表示相应输入端上所加的电压，则当U+〉U —时其输出为高电平，当U+〈U —时输出为低电平，两个输入端基本上不向外电路索取电流，即输入电阻趋近于无穷大。
3．分压器三个阻值均为5k Ω的电阻串联起来构成分压器，为比较器C1和 C2提供参考电压， C1之+端 、C2 之—端 。
如果在电压控制端CO 另加控制电压，则可改变C1、 C2 的参考电压。
工作中不使用CO 端时，一般都通过一个0.01μF 的电容接地，以旁路高频干扰。
4．晶体管开关和输出缓冲器晶体管TD 构成开关，其状态受 端控制，当 为0时TD 截止、为1时TD 导通。
输出缓冲器就是接在输出端的反相器G3，其作用是提高定时器的带负载能力和隔离负载对定时器的影响。
所以，555定时器不仅提供了一个复位电平为 、置位电平为 ，且可通过 端直接从外部进行置0的基本RS 触发器，而且还给出了一个状态受该触发器 端控制的晶体管开关，因此使用起来极为灵活。
二、基本功能3/2cc V U =+3/cc V U =-Q Q 3/2cc V 3/cc V R Q 饱和导通。
为低电平，，输出电压时，当D OL O T U Q R ===μ10输出高电平，输出低电平、时，、、当213/321C C V U V U R CC TR CC TH 〉〉=饱和导通。
、，、D OL O T U Q Q ===μ01输出均为高电平，、时，、、2131321C C V U V U R CC TR CC TH 〉〈=也保持原来状态不变。
电子技术实验报告8—555定时器及其应用
学生实验报告系别电子信息学院课程名称电子技术实验班级10通信A班实验名称实验八 555定时器及其应用姓名葛楚雄实验时间2012年5月30日学号20指导教师文毅报告内容一、实验目的和任务1.熟悉555型集成时基电路的电路结构、工作原理及其特点。
2.掌握555型集成时基电路的基本应用。
二、实验原理介绍555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。
该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。
它的内部电压标准使用了三个5K的电阻，故取名555电路。
其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。
几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。
555和7555是单定时器，556和7556是双定时器。
双极型的电压是+5V～+15V，最大负载电流可达200mA，CMOS型的电源电压是+3V～+18V,最大负载电流在4mA以下。
1、555电路的工作原理555电路的内部电路方框图如图20-1所示。
它含有两个电压比较器，一个基本RS触发器，一个放电开关Td，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使低电平比较器Vr1反相输入端和高电平比较器Vr2的同相输入端的参考电平为2/3VCC和1/3VCC。
Vr1和Vr2的输出端控制RS触发器状态和放电管开关状态。
当输入信号输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，同时充电，开关管截止。
R是异步置零端，当其为0时，555输出低电平。
平时该端开路或接VCC。
Vro是控制电压端（5脚），D平时输出2/3VCC作为比较器Vr1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
555时基电路 实验报告
555时基电路实验报告555时基电路实验报告引言：555时基电路是一种非常常见和实用的电子元件，广泛应用于各种电子设备和电路中。
本实验旨在通过实际操作和观察，深入了解555时基电路的工作原理和应用。
一、实验目的：1. 了解555时基电路的基本原理；2. 掌握555时基电路的实际应用；3. 学会使用实验仪器和测量工具。
二、实验器材和仪器：1. 555时基电路芯片；2. 电源；3. 示波器；4. 电阻、电容等元件。
三、实验步骤：1. 连接电路：按照实验指导书上的电路图，将555时基电路芯片、电源、电阻和电容等元件连接起来。
2. 调整参数：根据实验指导书上的要求，调整电阻和电容的数值，以改变电路的工作频率和占空比。
3. 运行实验：打开电源，观察555时基电路的输出波形，并使用示波器进行实时监测和测量。
4. 记录数据：记录不同参数下的电路输出波形、频率和占空比等数据。
四、实验结果和分析：通过实验，我们观察到555时基电路在不同参数设置下的工作情况。
当电阻和电容的数值变化时，电路的频率和占空比也会相应改变。
我们可以通过调整这些参数，实现对555时基电路的频率和占空比的控制。
进一步分析发现，555时基电路的输出波形可以是方波、正弦波或者其他形态的波形，具体取决于电路的参数设置和连接方式。
通过改变电路的设计和元件的选择，我们可以根据实际需求，实现不同形态的波形输出。
此外，我们还发现555时基电路具有较高的稳定性和精度。
在实验过程中，我们可以通过示波器对电路输出进行实时监测和测量，从而验证电路的稳定性和准确性。
五、实验总结：通过本次实验，我们深入了解了555时基电路的工作原理和应用。
我们学会了使用实验仪器和测量工具，掌握了调整电路参数和观察波形的方法。
555时基电路作为一种常见的电子元件，具有广泛的应用前景。
它可以用于脉冲发生器、频率计、计时器等各种电子设备中。
同时，555时基电路还可以与其他电子元件和模块结合使用，实现更复杂的电路功能。
数字电子技术EWB仿真实验 实验08 555时基电路及其应用 14页
显示波形
2、用555定时器构成多谐振荡 器
按图连接电路，用双踪示波器观察 波形 。
3、用555定时器构成 施密特触发器
按图接线，输入正弦波1KHZ，逐渐 加大 的幅度，观测输出波形，测绘电 压传输特性。
4、模拟声响电路
按图接线，适当调整电路参数，使声 音达到满意的效果。
2 .施密特触发器组成的多谐振 荡器功能测试
将施密特触发器按图连线,输出接示 波器。用示波器观察U1和Uo输出波形， 改变 R 的数值，观察波形变化情况。并绘 出波形图。说明 R 的数值与输出波形的关 系。
１、用555定时器构成 单稳态触发器
按图1连接电路，取R=100k,C=470μF,输出接 LED指示器，用数字实验箱上的单次脉冲源，用 示波器观察 波形。
实验八 555时基电路及其应用
一、实验目的
1.掌握施密特触发器、单稳态触发器及多 谐振荡器的工作特性及测试方法。 2.熟悉用555时基电路构成上述电路的方法 及其他典型应用。 3 了解定时元件R、C与脉冲周期、脉冲宽 度等的关系。
二、实验仪器及设备
1.数字逻辑实验台 2.数字万用表 3.示波器 4.元器件：NE 555 ×2； 电阻：10kΩ、100kΩ×1，5.1kΩ×3 电位器：100kΩ×1； 电容器：0.01μF×3，0.1μF、 10μF、100μF×1； 导线若干
三、实验内容
１.用门电路组成的多谐振荡器功能测试。 2 .施密特触发器组成的多谐振荡器功能测试。 3 .用555定时器构成单稳态触发器； 4 .用555定时器构成多谐振荡器； 5 .用555定时器构成施密特触发器； 6 .模拟声响电路。
１.用门电路组成的多谐振荡 器功能测试
按图连线,输出接示波器。观察输出波 形，改变R、C的数值，观察波形变化情 况。说明R、C的数值与输出波形的关系。
555集成时基电路实验
=
2 3
VCC
，
U
TR
< VTR
= 1VCC ，则 RS 3
触发器
置位， Q = 1， Q = 0 ，输出端（OUT）为高电平，放电开关 T 截止不导通。
5、最后的一种状态要特别加以注意，当 RD = 1 时，若UTH
> VTH
=
2 VCC ， 3
U TR
< VTR
=
1VCC ，则 3
RS
触发器违背了约束条件，其输出即不是“0”，也不
二、实验内容和目的
本实验的内容是用 555 时基集成电路制作一些典型和常用的实际电路，目的 是了解和掌握 555 时基电路的基本电路结构，工作原理，同时对所学电路知识进 行复习和巩固。实验中重点要求复习《模拟电路》课程中学习过的“非正弦波发 生器”的工作原理，然后对比 555 时基集成电路构成的无稳态多谐振荡器的工作 原理，以加深对所学知识的理解。另外，了解一些 555 电路的扩展运用知识。
Copyright © Fishpan 2006. All rights reserved.
3
Any unauthorized copying and distribution are forbidden.
《实用电子电路》课程实验讲义
因此 555 电路的输出端口（OUT）的状态从逻辑上讲，应该是和 RS 触发器的 Q 端完全等效的。
5．放电电路。
晶体管 T 和一只电阻就构成了放电回路，其中晶体管 T 的作用就是“开关”， 它必须工作在“饱和区”和“截止区”之间。晶体管的基极连接在 RS 触发器的 Q 端，当 555 电路输出为低电平时（相当于 RS 触发器的 0 状态），Q = 0 ，Q = 1， 晶体管饱和导通，其集电极和发射极之间可以看成为短路；当 555 电路输出为高 电平时（相当于 RS 触发器的 1 状态），Q = 1，Q = 0 ，晶体管处于截止区，其 集电极和发射极之间可以看成为开路。在实际电路中，DIS 端（晶体管 T 的集电 极）通常是和外部电容相连接，为外接电容提供一个快速放电的通路，故晶体管 T 又称为“放电开关”。
555时基电路实验报告
555时基电路实验报告实验七555时基电路的应用实验七555时基电路的应用一、实验目的1．掌握555时基电路的结构和工作原理，学会对此芯片的正确使用；2．学会分析和测试用555时基电路构成的单稳态触发器、多谐振荡器。
二、实验仪器1．双踪示波器2．数字万用表3．数字学习机三、预习要求1．复习555时基电路的功能及参数；2．复习多谐振荡电路及单稳态触发器电路的功能；3．熟悉555时基电路构成的多谐振荡电路及单稳态触发器电路；4．复习单稳态触发器的脉冲宽度Tw、多谐振荡器振荡周期T、振荡频率fo和占空比D的估算公式。
四、实验内容及要求1．由555构成的单稳态触发器，实验电路如图7．1所示。
其中，RP=10K，C=0.047uF。
图7．1 单稳态触发器（1）在单稳态触发器的输入端接入频率f＝25KHz的连续脉冲信号Ui，用双踪示波器观察输出信号Uo、Uc及Ui 的波形并记录之，注意对应关系。
（2）调节电位器，改变Rp的阻值，观察输出电压Uo和电容上电压Uc的波形变化情况及对脉冲宽度Tw的影响，并做好记录。
2．由555构成的多谐振荡器实验电路如图7．2所示。
其中，R1=1K，R2=3.3K，C=0.022uF。
图7．2 多谐振荡器（1）用示波器观察输出电压Uo和电容上电压Uc的波形并绘出；（2）改变更换R、C的数值，观察输出波形的变化情况，R、C变化对脉冲宽度Tw、振荡周期T、振荡频率fo和占空比D的影响。
*3．如图7．3所示电路是救护车扬声器发声电路。
在图中给定的电路参数下，试完成图7．3 救护车扬声器发声模拟电路（1）估算扬声器发声的高、低音的持续时间；（2）试验该电路；（3）将右侧555的4脚断开，然后接电源正极，5脚断开后接左侧555的输出端，重新试验电路。
五、实验报告1．整理所纪录的各实验有关波形,并进行定性分析；2．总结电路参数对单稳态触发器和多谐振荡器的影响。
555 时基电路及其应用实验报告 -回复
555 时基电路及其应用实验报告 -回复一、实验目的本次实验的主要目的是学习和掌握555时基电路的特性和应用。
在实验中，我们将学习如何设计各种555电路，并且对其进行实验验证，以进一步了解555时基电路的工作原理和应用特性。
二、实验原理555时基电路是一种非常常见的集成电路，由于其具有稳定、多功能和低成本等特点，因此被广泛应用于各种电子产品中。
在555时基电路中，有三个主要引脚，分别为GND、Vcc和OUT。
其中GND是地线，Vcc 是电源正极，而OUT则是输出端。
555时基电路包含两个比较器和一个RS锁存器，它的工作原理主要是通过内部RC振荡电路和比较器的比较作用，使输出产生周期性的正弦波形信号或方波信号。
RC振荡电路是由一个电容和一个电阻构成的，通过调整电容和电阻的大小，可以控制555时基电路的振荡频率。
而比较器则用于判断输出信号的状态，一般来说，当正弦波形信号的振幅大于参考电压时，输出为高电平，反之则为低电平。
RS锁存器则用于控制555时基电路输出的状态，当RS锁存器的S端输入高电平时，输出为高电平，当R端输入高电平时，输出为低电平。
而如果S和R端都输入高电平，输出则会变成不确定状态。
基于以上原理，我们可以设计出各种不同类型的555电路，包括定时器、频率计、脉冲发生器、电压控制振荡器、触发调制器等等，具体实验方法和设计流程如下。
三、实验方法1. 实验材料和设备（1）555芯片一个（2）0.1μF电容两个（3）2.2μF电容一个（4）10kΩ电阻一个（5）100kΩ电阻一个（6）10kΩ变阻器一个（7）LED灯一个（8）开关一个（9）220V AC电源一个（10）电源线和测试线若干（11）面包板一个2. 实验步骤实验1. 单稳态触发器电路实验（1）将555芯片插入面包板，将其Vcc脚位连接到电源正极，将GND脚位连接到地线。
（2）将2.2μF电容连接到555芯片的第6脚和GND之间。
（3）将一个10kΩ电阻连接到555芯片的第6脚和第7脚之间。
数电实验 555时基电路及设计
2.7 555时基电路及设计1．实验目的（1）掌握555时基电路的结构和工作原理，学会对此芯片的正确使用。
（2）学会分析和测试用555时基电路构成的多谐振荡，单稳态触发器两种典型电路。
2．实验仪器设备（1）数字电路实验箱。
（2）数字万用表。
（3）双踪示波器。
（4）NE555定时器 1片二极管1N4148 2个电位器1K、10K、100K 各一只电阻510Ω、1K、2K、5K1、6K2、10K、12K、15K、20K、51K、100K 各一只电容 3300PF、6800PF、0.01uF、O.01uF、0.1uF、1uF、10uF、47uf、100uF 各一只3．预习（1）复习NE555芯片的结构和工作原理。
（2）复习NE555芯片结构图和管脚图。
（3）复习实验所用的相关原理。
（4）按要求设计实验中的各电路。
4．实验原理（1）555时基电路（集成定时器电路）。
所有内部参考电压使用了3个5kΩ的电阻分压，都称为555集成定时器。
555电路是一种数字和模拟混合型的中规模集成电路,它能产生时间延迟和多种脉冲信号,应用十分广泛。
（2）555定时器的结构图及原理。
555定时器含有3个分压电阻和两个高、低电平电压比较器C1、C2,一个基本RS触发器，一个放电开关管T。
高电平比较器C1的同相输入端参考电平为2VCC/3,低电平比较器C2的反相输入端的参考电平为VCC/3，C1与C2的输出端控制基本RS触发器状态和放电管开关状态。
当输入信号自6管脚输入并超过参考电平2VCC/3时,触发器置0，定时器的输出端3管脚输出低电平,同时放电开关管导通；当输入信号自2管脚输入并低于VCC/3时,触发器置1,定时器的3管脚输出高电平,同时放电开关管截止。
复位端为零是电路被复位，平时复位端开路。
VC是外接控制电压输入端(5管脚),当VC外接一个输入电压时，则改变比较器的参考电压(UT+＝UVC, UT-＝UVC/2)；不接外加电压时,通常接一个0.01µF的电容器到地,起滤波作用,以消除外来干扰,确保参考电平的稳定。
实验8 555定时器 - 实验报告要求
实验八 555定时器--实验报告要求一、实验目的(0.5分）掌握555定时器的结构和工作原理，学会对此芯片的正确使用；学会分析和测试用555定时器构成的多谐振荡器，单稳态触发器，施密特触发器等三种典型电路。
二、实验设备与器件（0.5分）三、实验原理和电路（1分）1．器件特性555定时器是一种中规模集成电路，外形为双列直插8脚结构，体积很小，使用起来方便。
只要在外部配上几个适当的阻容元件，就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。
它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。
引脚功能：V i1（TH ）：高电平触发端，简称高触发端，又称阈值端，标志为TH 。
.(a) 555的逻辑符号(b) 555的引脚排列图2 555定时器逻辑符号和引脚图1 555定时器内部结构 Vi1(TH)Vi2Vco..V i2（TR ）：低电平触发端，简称低触发端，标志为TR 。
V CO ：控制电压端。
V O ：输出端。
Dis ：放电端。
Rd ：复位端。
555定时器内含一个由三个阻值相同的电阻R 组成的分压网络，产生31V CC 和32V CC 两个基准电压；两个电压比较器C 1、C 2；一个由与非门G 1、G 2组成的基本RS 触发器（低电平触发）；放电三极管T 和输出反相缓冲器G 3。
555定时器的控制功能说明见表1。
2．施密特触发器由555定时器组成的施密特触发器见图3；在数字电路中用于脉冲信号的整形。
当输入V i 是不规则信号时，经史密特触发器处理后，输出为规则的方波；将史密特触发器用于数据通讯电路中，具有一定的抗干扰能力。
图 3施密特发器电路的电路图和波形图 3．单稳态触发器图4所示为单稳态触发器的电路和波形图。
单稳态触发器在数字电路中常用于规整信号的脉冲宽度（T W ）：将脉宽不一致的信号输入单稳态触发器后，可输出脉宽一致的脉冲信号。
555时基电路
555时基电路实验说明：555定时电路是模拟—数字混合式集成电路。
555定时电路分为双极型和CMOS两种，其结构和原理基本相同。
从结构上看，555定时电路由2个比较器、1个基本RS触发器、1个反相缓冲器、1个三极管管和3个5kΩ电阻组成分压器组成，因此命名555定时电路。
NE556为双时基电路，管脚图如下：四、实验内容及步骤1.利用NE556构成多谐振荡器按原理图接线，用双踪示波器观察输出波形2.利用NE556构成单稳态触发器电路按原理图接线，用双踪示波器观察输出波形制作的D类放大器时基集成电路NE555应用老铎D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
制作的D类放大器时基集成电路NE555应用，输出的音质和L 、C3有很大关系。
我们知道D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。
时基集成电路555并不是一种通用型的集成电路，但它却可以组成上百种实用的电路，可谓变化无穷，故深受人们的欢迎。
555时基电路具有以下几个特点：（1）555时基电路，是一种将模拟电路和数字电路巧妙结合在一起的电路；（2）555时基电路可以采用4．5～15V的单独电源，也可以和其它的运算放大器和TTL电路共用电源；（3）一个单独的555时基电路，可以提供近15分钟的较准确的定时时间；（4）555时基电路具有一定的输出功率，最大输出电流达200mA，可直接驱动继电器、小电动机、指示灯及喇叭等负载。
电路测试：555时基电路
555时基电路一、实验目的1、熟悉555时基电路逻辑功能的测试方法。
2、熟悉555时基电路的工作原理及其应用。
二、实验仪器及设备1、数字逻辑实验箱 1台2、万用表 1只3、双踪示波器XJ4328/XJ4318 1台4、元器件： NE555 1块、1.2K电位器 1只、电阻、电容、导线若干三、实验线路四、实验内容1、555时基电路逻辑功能测试（1）按图12-1接线，将R端接实验箱的逻辑电平开关，输出端OUT和放电管输出端DIS分别接LED电平显示，检查无误后，方可进行测试。
（注：放电管导通时灯灭，放电管截止时灯亮）（2）按表12-1进行测试，改变R W 1和R W 2的阻值，观察状态是否改变。
（3）按表12-2测试，将结果记录下来，用万用表测出TH和TR端的转换电压，为3.3V 和1.7V，与理论值2/3 Vcc和1/3Vcc比较，是一致的。
（注：表中某步骤若状态未转换，转换电压一栏填X）2、555时基电路的应用用555时基电路设计一个多谐振荡器，频率为1KHZ。
用示波器观察得到的矩形波。
五、实验结果分析（回答问题）总结555时基电路的逻辑功能：有两个触发端，分别为高触发置0和低触发置1，触发电平分别为2/3 Vcc和1/3Vcc，可利用触发端来实现相应的0、1状态。
回答思考题1、555时基电路的端分别采用高触发、低触发、低电平有效的触发方式。
2、555时基电路中，CO端为基准电压控制端，当悬空时，触发电平分别为2/3 Vcc和1/3Vcc；当接固定电平时，触发电平分别为 Vco和1/2Vco。
3、若电路图12-1中电源电压采用+12V，则表12-2中数据相同，转换电压变为：4V 和8V。
此时输出OUT 的高、低电平为10V、0.3V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八555时基电路
一、实验目的
1、熟悉555型集成时基电路的电路结构、工作原理及其特点
2、掌握555型集成时基电路的基本应用
二、实验原理
集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。
它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了3个5K电阻，故取名555电路。
其电路类型有双极型和CMOS型两大类，二者的机构与工作原理类似。
几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。
555和7555是单定时器。
556和7556是双定时器。
双极型的电源电压Vec=+5V~+15V，输出的最大电流可达200mA。
CMOS 型的电源电压为+3~+18V。
1、555电路的工作原理
555电路的内部电路方框图如图所示。
它含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5KΩ的电阻器构成分压器提供。
它们分别使高电平比较器A1的同相输入端和低电平比较器A2的反相输入端的参考电平为Vcc和Vcc。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平Vcc 时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；并输入信号自2脚输入并低于Vcc时，触发器置位，555的3脚输出高电平，同时放电开关管截止。
RD是复位端，当RD=0，555输出低电平。
平时RD端开路或接Vcc。
Vc是控制电压端（5脚），平时输出Vcc作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外电压时，通常接一个0.01μf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
为放电管，当T导通时，将给接于脚7的电容器提供低电阻放电通路。
555定时器主要是与电阻、电容构成充放电电路，并由两个比较器来检测电容器上的电压，以确定输出电平的高低和放电开关的通断。
这就很方便地构成从微秒到数十分钟的延时电路，可方便构成单稳态触发器，多谐振荡器，施密特触
发器等脉冲产生或波形变换电路。
2、555定时的典型应用
（1）构成单稳态触发器
图15-2(a)为由555定时器和外接定时元件R、C构成的单稳态触发器。
触发电路由C1、R1、D构成，其中D为钳位二极管，稳态时555电路输入端处于电源电平，内部放电开关管T导通，输出端F输出低电平，当有一个外部负脉冲触发信号经C1加到2端。
并使2端电位瞬时低于Vcc，低电平比较器动作，单稳态电路即开始一个暂态过程，电容C开始充电，Vc按指数规律增长。
当Vc 充电到Vcc时，高电平比较器动作，比较器A1翻转，输出V0从高电平返回低电平，放电开关管T重新导通，电容C上的电荷很快经放电开关管放电，暂态结束，恢复稳态，为下个触发脉冲的来到作好准备。
波形图如下图所示。
暂稳态的持续时间tW（即为延时间）决定于外接元件R、C的大小。
tW=1.1RC
通过改变R、C的大小，可使延时时间在几个微秒到几十分钟之间变化。
当这种单稳态电路作为计时器时，可直接驱动小型继电器，并可以使用复位端（4脚）接地的方法来中止暂态，重新计时。
此外尚须用一个续流二极管与继电器线
圈并接，以防继电器线圈反电势损坏内部功率管。
（3）组成占空比可调的多谐振荡器
电路如下图所示，它比上图所示电路增加了一个位器和两个导引二极管。
D1、D2用来决定电容充、放电电流流经电阻的途径（充电时D1导通，D2截止；放电时D2导通，D1截止。
）
占空比q=tw1/(tw1+tw2)≈0.7RAC /0.7C (RA+RB)=RA/(RA+RB)
可见，若取RA=RB电路即可输出占空比为50%的方波信号。
4）组成占空比连续可调并能调节振荡频率的多谐振荡器。
电路如图15-5所示。
对C1充电时，充电电流通过R1、D1、W2和W1；放电时通过W1、W2、D2、R2。
当R1=R2、W2调至中心点，因充放电时间基本相等，其占空比约为50%，此时调节W1仅改变频率，占空比不变。
如W2调至偏离中心点，再调节W1，不仅振荡频率改变，而且对占空比也有影响。
W1不变，调节W2，仅改变占空比，对频度无影响。
因此，当接通电源后，应首先调节W1使频率至规定值，再调节W2，以获得需要的占空比。
若频率调节的范围比较大，还可以用波段开关改变C1的值。
（5）组成施密特触发器
电路如上图所示，只要将脚2、6连在一起作为信号输入端，即得到施密特触发器。
波形图如下示出了Vs,Vi和Vo的波形图。
设被整形变换的电压为正弦波Vs，其正半波通过二极管D同时加到555定时器的2脚和6脚，得Vi为半波整流波形。
当Vi上升到Vcc时，从高电平翻转为低电平；当Vi下降到Vcc时，Vo又从低电平翻转为高电平。
电路的电压传输特性曲线如下图所示。
加差电压△V=1/3（Vcc）
三、实验设备与器件
1、+5V直流电源
2、双踪示波器
3、连续脉冲源
4、单次脉冲源
5、音频信号源
6、数字频率计
7、0-1指示器
8、555、2CK13*2
电位器、电阻、电容若干
四、实验内容
1、单稳态触发器
（1）按图15-2连线，取R=100K，C=47μf输出接LED电平指示器。
输入Vi 信号由单次脉冲源提供，用双踪示波器观测Vi, Vc, V o波形。
测定幅度与暂稳时间（用手表计时）。
（2）将R改为1K，C改为0.1μf，输入端加1KHZ的连续脉冲，观测波形，Vi, Vc, V o, 测定幅度及延时时间。
2、多谐振荡器
（1）按图15-3接线，用双踪示波器观测Vc与V o的波形，测定频率。
（2）按图15-4接线，组成占空比为50%的方波信号发生器。
观测Vc, V o波形，测定波形参数。
（3）按图15-5接线，通过调节W1和W2来观测输出波形。
3、施密特触发器
按图15-6接线，输入信号由音频信号源提供，预先调节好Vi的频率为1KHZ，接通电源，逐渐加大Vs的幅度，观测输出波形，测绘电压传输特性，算出回差电压△U。
4、利用555定时器设计制作一只触摸式开关定时控制器，每当用手触摸一次，电路即输出一个正脉冲宽度为10S的信号。
试搭出电路并测试电路功能。
5、模拟声响电路按图接线，组成两处多谐振荡器，调节定时元件，使I输出较低频率，II为高频振荡器，连好线，接通电源，试听音响效果。
调换外接阻容元件，再试听音响效果。
五、实验预习要求
1、复习有关555定时器的工作原理及其应用。
2、拟定实验中所需的数据、波形表格。
3、如何用示波器测定施密特触发器的电压传输特性曲线？
4、拟定各次实验的步骤和方法。
六、实验报告
1、绘出详细的实验线路图，定量绘出观测到的波形
2、分析、总结实验结果。
