VSYNC: 变值,随着曝光时间的变化而改变(30万pixel:0~30Hz、130万pixel:0~15Hz) HREF:sensor决定的定值(30万pixel:680*480为480Hz、 130万pixel:1280*1024为1024Hz) D0~D7:
图像质量:sensor、LENS、图像信号处理器(电子信号图像数据压缩为JPEG) OV2630 S/N小 图像出现了很多的麻点,需降噪处理(DSP)
VDD VAA AGND DGND
DOVDD DGND
1)sensor的工作:VDD(1.8V)、D0VDD(2.5~3.3V)、 DGND、CLKIN(24~48MHz)、RESET、PWDN 2)与外部的通讯:I2C(SIO_C、SIO_D) ;SCCB (Serial camera control bus) 3)采集图像:VAA(2.45~2.8V)、AGND 3)图像输出: PXCLK:
LENS 的结构及重要技术参数:
IR:波长780nm~2.5um~50um~ 300um
LENS 检测的胶片pitch值、视场角、几何失真
f=EFL=5.31mm o=600mm 1 1 1 = o + f i i = o * f = 600 * 5.31 o-f 600 - 5.31
o
i
= 4.48 mm
像素(pixel):构成图片的最小单位,每个像素都拥有亮度(Y),色度(U/V) 就是二极管数量,像素增加,LENS必须增大。 如果一味增加像素,由于1个像素的面积变小,所受的光量变少,sensor 感光度变低,S/N(signal与noise)比也将变低。 解像度:dpi(dot per inch) 制造工艺决定,一般LCD显示器(96*96) 同象素的sensor :Micron(4.6*3.7mm 3.8um) <OV(4.13*3.28mm 3.18um) 1/3” ¼”

摄像头模组知识

摄像头模组知识

系统组-揭应平20150914摄像头模组相关知识模组基本结构AF Type FF Type模组主要器件AF Type模组主要器件:1.Sensor (传感器)2.LENS(镜头)3.VCM(音圈马达)4.IR & BG(滤光片)5.Bracket (底座)6.PCB (基板)FF Type模组主要器件:1.Sensor (传感器)2.LENS(镜头)3.Holder(底座)4.IR & BG(滤光片)5.PCB (基板)CSP Sensor模组相关工艺注:每个厂家的生产流程都各不同,基本的流程都是差不多;CSP 的工艺就相对COB 简单很多;COB Sensor模组相关工艺注:上面是基本的COB 工艺流程,各个工艺会每个厂家都有一定的区别;当然某些客户对测试会有一些特殊要求;例如在调焦前及检测后做一次震动,用来确认Particle 的问题;一般Sensor分类按制造工艺来分为CSP & COBCSP: Chip scale package(Sensor底部锡球通过锡膏与FPC开窗PAD接触连接)COB: Chip On Board (通过胶使Sensor与FPC相接触)1.Sensor的分类1.Sensor的分类CSP & COB优缺点对比CSP:优点:模组工艺简单,Particle容易控制;生产良率高;缺点:在成像区表面有Cover Glass层,增加了Sensor本身成本,成本高; COB: Chip On Board优点:1.产品光透性相对较好;2.模组厚度相对较低,对LENS后要求小;缺点:1.模组厂商设备投入大;2.制程复杂,良率较难控制(尤其是POD & POG);2.LENS 相关参数2.LENS 相关参数EFL介紹EFL為Effective Focal Length的縮寫,意思是有效焦距。

有效焦距就是透鏡系統中心到成像焦點的距離(即光學系統中心到成像面的距離)。

摄像头模组基础知识

摄像头模组基础知识

摄像头模组基础知识摄像头模组啊,这可是个挺有趣的东西呢。

你看啊,摄像头模组就像是手机或者电脑的小眼睛,它可重要啦。

传感器就是这个小团队的中场核心啦。

光线被镜头收集之后,就来到传感器这里。

传感器就像是一块特别敏感的小田地,光线就像是种子一样洒在上面。

不同强度和颜色的光线会在传感器上留下不同的“痕迹”,就像不同的种子在田地里会长出不同的作物一样。

这时候啊,传感器就得把这些光线的信息转化成电信号,这可是个技术活呢。

要是传感器不好,就像中场核心不会传球一样,后面的图像质量肯定好不了。

摄像头模组的分辨率也是个很关键的东西。

分辨率高就像你用放大镜看东西一样,能看到更多的细节。

比如说你拍一朵花,高分辨率的摄像头模组能让你看到花瓣上的小绒毛,就像你凑近了仔细看一样清楚。

而低分辨率呢,就像你有点近视没戴眼镜看东西,模模糊糊的,很多细节都看不到了。

那摄像头模组的对焦功能呢?这就像是射箭的时候瞄准一样。

如果对焦不准,拍出来的照片就会像箭射偏了一样,你想拍的东西是模糊的,背景反而清楚了,或者整个画面都是虚的。

自动对焦功能就很方便啦,就像有个小助手一直在帮你调整瞄准的方向,让你总能拍到清晰的画面。

再说说摄像头模组的视野吧。

有的摄像头模组视野很宽广,就像你站在山顶上看风景,一大片景色都能收进眼里。

这种摄像头模组适合拍风景照或者大合影。

而有的视野比较窄,就像你从门缝里看东西,只能看到一小部分,但这对于特写拍摄很有用,能把一个小物件拍得很大很清楚,就像把小蚂蚁拍成大怪兽一样有趣。

在不同的设备上,摄像头模组也有不同的特点。

手机上的摄像头模组就得小巧玲珑,还得功能强大。

因为手机就那么点地方,还得满足大家各种各样的拍照需求,什么自拍啊,拍美食啊,拍风景啊。

这就像在一个小厨房里要做出满汉全席一样不容易。

而相机上的摄像头模组呢,往往更专业,就像专业的厨师在大厨房里做菜,可以用各种高级的工具和食材,能拍出更专业的照片。

现在啊,摄像头模组的发展也特别快。

摄像头模组知识范文

摄像头模组知识范文

摄像头模组知识范文

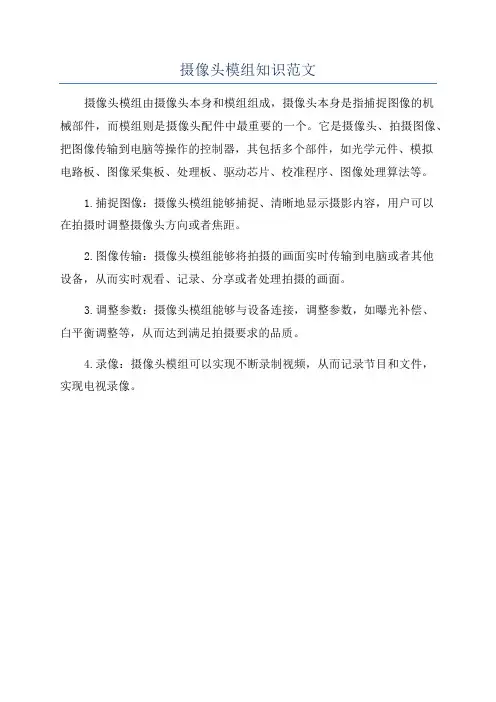

摄像头模组由摄像头本身和模组组成,摄像头本身是指捕捉图像的机
械部件,而模组则是摄像头配件中最重要的一个。

它是摄像头、拍摄图像、把图像传输到电脑等操作的控制器,其包括多个部件,如光学元件、模拟
电路板、图像采集板、处理板、驱动芯片、校准程序、图像处理算法等。

1.捕捉图像:摄像头模组能够捕捉、清晰地显示摄影内容,用户可以
在拍摄时调整摄像头方向或者焦距。

2.图像传输:摄像头模组能够将拍摄的画面实时传输到电脑或者其他
设备,从而实时观看、记录、分享或者处理拍摄的画面。

3.调整参数:摄像头模组能够与设备连接,调整参数,如曝光补偿、
白平衡调整等,从而达到满足拍摄要求的品质。

4.录像:摄像头模组可以实现不断录制视频,从而记录节目和文件,
实现电视录像。

摄像模组光学基本知识

摄像模组光学基本知识
摘要:
一 光学基本知识及常见问题 二 光学制造 三 光学设计与光电产品开发
实用文档
一 光学术语
1 焦距(Focal Length或EFFL) 2 相对孔径(FNo.)
3 视场角(FOV) 4 镜头总长和光学总长(TTL) 5 机械后焦(MBF)和光学后焦 6 最佳对焦距离和景深 7 光学畸变(Opt distortion)和TV畸变(TV
distortion
实用文档
8 相对照度(Relative illumination) 9 最大出射角(Max chief angle) 10 IR Filter(滤光片) 11 MTF 12 镜头生产周期
13 镜头常用镜片材质 14 关于镜头和SENSOR的匹配 15 关于低高度镜头及镀膜的作用
理论上的超焦距距离不一定是该镜头的最佳调焦距离. 如果在最佳调焦距离调好焦以后, 再确认远景和近景 时, 镜头的解像力理论上都会下降, 故为达到一定的景深范围一定要选择合适的调焦距离.
实用文档
7 光学畸变(Opt distortion)和TV畸变(TV distortion)
畸变是指光学系统对物体所成的像相对于物体本身而言的 失真程度.光学畸变是指光学理论上计算所得到的变形度, TV畸变则是指实际拍摄图像时的变形程度, DC相机的标准 是测量芯片(Sensor)短边处的变形.一般来说光学畸变不等 于TV畸变, 特别是对具有校正能力的芯片来说. 畸变通常 分两种: 桶形畸变和枕形畸变. (示意图如下页)
实用文档
实用文档
B I m a g e P l a n e I R F
E ( 机 械 后 焦 ) 光 学 后 焦 ( 2 ) 光 学 后 焦 ( 1 )
6 最佳对焦距离和景深

摄像头模组知识

摄像头模组知识

系统组-揭应平20150914摄像头模组相关知识模组基本结构AF Type FF Type模组主要器件AF Type模组主要器件:1.Sensor (传感器)2.LENS(镜头)3.VCM(音圈马达)4.IR & BG(滤光片)5.Bracket (底座)6.PCB (基板)FF Type模组主要器件:1.Sensor (传感器)2.LENS(镜头)3.Holder(底座)4.IR & BG(滤光片)5.PCB (基板)CSP Sensor模组相关工艺注:每个厂家的生产流程都各不同,基本的流程都是差不多;CSP 的工艺就相对COB 简单很多;COB Sensor模组相关工艺注:上面是基本的COB 工艺流程,各个工艺会每个厂家都有一定的区别;当然某些客户对测试会有一些特殊要求;例如在调焦前及检测后做一次震动,用来确认Particle 的问题;一般Sensor分类按制造工艺来分为CSP & COBCSP: Chip scale package(Sensor底部锡球通过锡膏与FPC开窗PAD接触连接)COB: Chip On Board (通过胶使Sensor与FPC相接触)1.Sensor的分类1.Sensor的分类CSP & COB优缺点对比CSP:优点:模组工艺简单,Particle容易控制;生产良率高;缺点:在成像区表面有Cover Glass层,增加了Sensor本身成本,成本高; COB: Chip On Board优点:1.产品光透性相对较好;2.模组厚度相对较低,对LENS后要求小;缺点:1.模组厂商设备投入大;2.制程复杂,良率较难控制(尤其是POD & POG);2.LENS 相关参数2.LENS 相关参数EFL介紹EFL為Effective Focal Length的縮寫,意思是有效焦距。

有效焦距就是透鏡系統中心到成像焦點的距離(即光學系統中心到成像面的距離)。

摄像头模组基础知识扫盲

摄像头模组基础知识扫盲

摄像头模组基础知识扫盲
照相机模组的结构主要包括摄像头主体、控制电路、晶片、处理器、显示屏、电池等部件。

它们的功能是收集需要处理的视频信号,通过晶片及处理器处理和输出到显示屏,实现图片或视频的传输。

从外形上分,摄像头模组的外形有枪型、球型、罩型等,其中枪型摄像头模组主要用于长距离安全监控,球型摄像头模组用于多用途监控,例如家庭安防监控,而罩型摄像头模组则用于近距离的监控。

摄像头模组主要由硬件和软件两部分组成。

硬件包括镜头、摄像机模组、录像机模组等部件。

镜头是摄像头模组的核心部件,允许光线进入摄像头,控制光线的聚焦距离和角度,影响拍摄的效果。

摄像头模组用于捕捉图像并将图像变成数字信号,将其输出到处理器进行处理。

摄像头模组(CCM)介绍:

摄像头模组(CCM)介绍:

摄像头模组(CCM)介绍:⼀、摄像头模组(CCM)介绍:1、camera特写摄像头模组,全称CameraCompact Module,以下简写为CCM,是影像捕捉⾄关重要的电⼦器件。

先来张特写,各种样⼦的都有,不过我前⼀段时间调试那个有点丑。

2、摄像头⼯作原理、camera的组成各组件的作⽤想完全的去理解,还得去深⼊,如果是代码我们就逐步分析,模组的话我们就把它分解开来,看他到底是怎么⼯作的。

看下它是有那些部分构成的,如下图所⽰:(1)、⼯作原理:物体通过镜头(lens)聚集的光,通过CMOS或CCD集成电路,把光信号转换成电信号,再经过内部图像处理器(ISP)转换成数字图像信号输出到数字信号处理器(DSP)加⼯处理,转换成标准的GRB、YUV等格式图像信号。

(2)、CCM 包含四⼤件:镜头(lens)、传感器(sensor)、软板(FPC)、图像处理芯⽚(DSP)。

决定⼀个摄像头好坏的重要部件是:镜头(lens)、图像处理芯⽚(DSP)、传感器(sensor)。

CCM的关键技术为:光学设计技术、⾮球⾯镜制作技术、光学镀膜技术。

镜头(lens)是相机的灵魂,镜头(lens)对成像的效果有很重要的作⽤,是利⽤透镜的折射原理,景物光线通过镜头,在聚焦平⾯上形成清晰的影像,通过感光材料CMOS或CCD感光器记录景物的影像。

镜头⼚家主要集中在台湾、⽇本和韩国,镜头这种光学技术含量⾼的产业有⽐较⾼的门槛,业内⽐较知名的企业如富⼠精机、柯尼卡美能达、⼤⽴光、Enplas等传感器(sensor)是CCM的核⼼模块,⽬前⼴泛使⽤的有两种:⼀种是⼴泛使⽤的CCD(电荷藕合)元件;另⼀种是CMOS(互补⾦属氧化物导体)器件。

电荷藕合器件图像传感器CCD(Charge Coupled Device),它使⽤⼀种⾼感光度的半导体材料制成,能把光线转变成电荷,通过模数转换器芯⽚转换成数字信号。

CCD由许多感光单位组成,通常以百万像素为单位。

摄像头模组基础知识扫盲

摄像头模组基础知识扫盲

摄像头模组基础扫盲手机摄像头常用的结构如下图37.1所示,主要包括镜头,基座,传感器以及PCB部分。

图37.1CCM(compact camera module)种类1.FF(fixed focus)定焦摄像头目前使用最多的摄像头,主要是应用在30万和130万像素的手机产品。

2.MF(micro focus)两档变焦摄像头主要用于130万和200万像素的手机产品,主要用于远景和近景,远景拍摄风景,近景拍摄名片等带有磁条码的物体。

3.AF(auto focus)自动变焦摄像头主要用于高像素手机,具有MF功能,用于200万和300万像素手机产品。

4.ZOOM 自动数码变焦摄像头主要用于更高像素的要求,300万以上的像素品质。

Lens部分对于lens来说,其作用就是滤去不可见光,让可见光进入,并投射到传感器上,所以lens相当于一个带通滤波器。

CMOS Sensor部分对于现在来说,sensor主要分为两类,一类是CMOS,一类是CCD,而且现在CMOS是一个趋势。

对于镜头来讲,一个镜头只能适用于一种传感器,且一般镜头的尺寸应该和sensor的尺寸一致。

对于sensor来说,现在仍然延续着Bayer阵列的使用,如下图37.2所示,图37.3展示了工作流程,光照à电荷à弱电流àRGB信号àYUV信号。

图37.2图37.3图37.4图37.4展示了sensor的工作原理,这和OV7670以及OV7725完全相同。

像素部分那么对于像素部分,我们常常听到30万像素,120万像素等等,这些代表着什么意思呢?图37.5解释了这些名词。

图37.5那么由上面的介绍,可以得出,我们以30万像素为例,30万像素~= 640 * 480 = 3 0_7200;可见所谓的像素数也就是一帧图像所具有的像素点数,我们可以联想图像处理的相关知识,这里的像素点数的值,也就是我们常说的灰度值。

像素数越高,当然显示的图像的质量越好,图像越清晰,但相应的对存储也提出了一定的要求,在图像处理中,我们也会听到一个概念,叫做分辨率,其实这个概念应该具体化,叫做图像的空间分辨率,例如72ppi,也就是每英寸具有72个像素点,比较好的相机,能达到490ppi。

摄像头模组知识介绍

摄像头模组知识介绍

摄像头模组知识介绍
由于科技的快速发展,市场上的摄像头模组也在不断演进,从最初的高质量的模组到现在的模组更为复杂,性能也更加优越。

摄像头模组是一种可以实现视频、图像采集,处理和显示的一种集成电路模块,它是相机系统的重要组成部分,和其它的组件一起构成一个完整的相机系统。

摄像头模组的设计一般可以分为两部分,一部分是模组本身,由传感器、模组处理器、输出接口、电源模块等组成;另外一部分是配套的辅助硬件,如控制单元、激励板、数字滤波器等。

其中,摄像头模组本身占据了主要的比重,即模组的传感器、处理器、输出接口和电源模块,以下将对摄像头模组的各个组成部分进行介绍。

首先,摄像头模组的传感器是最重要的组成部分,控制着整个模组的性能,其主要任务是将光能转换为电信号存储于摄像头中,也就是可以看到的图像信息。

摄像头模组中最常用的传感器有CCD和CMOS,它们的主要区别在于CCD可以获得更高的图像分辨率,而CMOS在噪声控制和功耗方面更优。

手机摄像模组基本知识

手机摄像模组基本知识
蓝色旳强度。每一种像素有三原色R红色、G绿色、B蓝色构成。
YUV格式:是被欧洲电视系统所采用旳一种颜色编码措施,属于PAL。其中“Y”表
示明亮度(Luminance或Luma),就是灰阶值;而“U”和“V”表达色度 (Chrominance或Chroma),是描述影像色彩及饱和度,用于指定像素旳 颜色。
RAW DATA格式:是CCD或CMOS在将光信号转换为电信号时旳电平高下旳原
始统计,单纯地将没有进行任何处理旳图像数据,即摄像元 件直接得到旳电信号进行数字化处理而得到旳。
3. 模组与手机设计方案旳关系
4. 模组生产有关技术及图纸
4. 模组生产有关技术及图纸
4.1.1.1 焦距: EFL (Effective Focal Length) 一般用 f 表达。 定义:在光学系统中,主平面到焦点旳距离。
镜头旳构成是透镜构造,由几片透镜构成,一般有塑胶透镜 (plastic)或玻璃透镜(glass)。一般摄像头用旳镜头构造有:1P、 2P、1G1P、1G2P、2G2P、4G等。透镜越多,成本越高;玻 璃透镜比塑胶贵。所以一种品质好旳摄像头应该是采用玻璃镜头, 成像效果就相对塑胶镜头会好。目前市场上旳大多摄像头产品为 了降低成本,一般会采用塑胶镜头或半塑胶半玻璃镜头(即:
其他工艺 SMT、BANDING;有铅(Pb)、无铅(RoHS,Pb)
1. 模组构成(图示)及原理(光学及电子)
成像 面中 心点 ( 227.3 , 122.2 )
SENSOR封装中心点(0,0)
1. 模组构成(图示)及原理(光学及电子)
1.6.1 CCD(Charge Couple Device)
Holder:基座
Lens:镜头
Capacitance : 电容

摄像头-Camerasensor基本知识

摄像头-Camerasensor基本知识

摄像头-Camerasensor基本知识⼀、Camera ⼯作原理介绍1. 结构 .⼀般来说,camera 主要是由 lens 和 sensor IC 两部分组成,其中有的 sensor IC 集成 了 DSP,有的没有集成,但也需要外部 DSP 处理。

细分的来讲,camera 设备由下边⼏部 分构成: b$ w6 [# i& q% p* E1) lens(镜头) ⼀般 camera 的镜头结构是有⼏⽚透镜组成,分有塑胶透镜(Plastic)和玻璃透 镜(Glass) ,通常镜头结构有:1P,2P,1G1P,1G3P,2G2P,4G 等。

2) sensor(图像传感器) Senor 是⼀种半导体芯⽚,有两种类型:CCD 和 CMOS。

Sensor 将从 lens 上传导过来的光线转换为电信号, 再通过内部的 AD 转换为数字信号。

由于 Sensor 的每个 pixel 只能感光 R 光或者 B 光或者 G 光, 因此每个像素此时存贮的是单⾊的, 我们称之为 RAW DATA 数据。

要想将每个像素的 RAW DATA 数据还原成三基⾊,就需要 ISP 来处理。

3)ISP(图像信号处理) 主要完成数字图像的处理⼯作,把 sensor 采集到的原始数据转换为显⽰⽀持 的格式。

2 {4 w# {. R- z% Y4)CAMIF(camera 控制器) 芯⽚上的 camera 接⼝电路,对设备进⾏控制,接收 sensor 采集的数据交给 CPU,并送⼊ LCD 进⾏显⽰。

2. ⼯作原理 . & W* e" B3 D6 O) |4 k外部光线穿过 lens 后, 经过 color filter 滤波后照射到 Sensor ⾯上, Sensor 将从 lens 上传导过来的光线转换为电信号,再通过内部的 AD 转换为数字信号。

如果 Sensor 没有集 成 DSP,则通过 DVP 的⽅式传输到 baseband,此时的数据格式是 RAW DATA。

摄像头模组知识介绍资料

摄像头模组知识介绍资料

Sensor IC
在摄像头模组的主要组件中,最重要的个人认为就是图像传感器了,因为 感光器件对成像质量的重要性不言而喻。 Sensor将从lens上传导过来的光线转换为电信号,再通过内部的 DA转换为 数字信号。由于Sensor的每个pixel只能感光R光、B光或G光,因此每个像素此 时存贮的是单色的,我们称之为 RAW DATA 数据。要想将每个像素的 RAW DATA数据还原成三基色,就需要ISP来处理。
Lens (镜头)
作用:将影像捕捉后呈现在图像感光器上
焦距: EFL (Effective Focal Length) 一般用 f 表示。 定义:在光学系统中,主平面到焦点的距离。 视场角: View Angle (Field Of View) 一般用ω表示半视角。 定义:入瞳中心对物的张角或出瞳中心对像的张角。 光圈(相对孔径) 定义:焦距与入瞳直径之比,一般用F或F/NO表示。 畸变:Distortion 定义:实际像高与理想像高的差异,分桶形和枕形畸 变,在光学设计中,通常用q’来表示,一般采用百分 比形式。 相对照度:Relative Illuminance 定义:边缘亮度与中心亮度之比,一般要大于55%, 否则容易出现黑角现象。
图像格式(image Format/ Color space)
RGB格式: 采用这种编码方法,每种颜色都可用三个变量来表示红色、绿色以 及蓝色的强度。每一个像素有三原色 R红色、G绿色、B蓝色组成。常用格式: RGB24,RGB444,RGB565等。 YUV格式: 是被欧洲电视系统所采用的一种颜色编码方法,属于PAL。其中 “Y”表示明亮度 (Luminance 或 Luma) ,就是灰阶值;而“U”和“V”表 示色度 (Chrominance 或 Chroma) ,是描述影像色彩及饱和度,用于指定像 素的颜色。常用格式:YUV422,YUV420等。 RAW DATA格式: 是CCD或CMOS在将光信号转换为电信号时的电平高低的 原始记录,单纯地将没有进行任何处理的图像数据,即摄像元件直接得到的电 信号进行数字化处理而得到的。
