交换机带外管理及端口识别一、实验目的1熟悉普通二层交换机的外观；2、了解普通二层交换机各端口的名称和作用；3、了解交换机最基本的管理方式一一带外管理的方法。

二、应用环境网络设备的管理方式可以简单地分为带外管理( out-of-band )和带内管理(in-band)两种管理模式。

所谓带内管理，是指网络的管理控制信息与用户网络的承载业务信息通过同一个逻辑信道传送，简而言之，就是占用业务带宽；而在带外管理模式中，网络的管理控制信息与用户网络的承载业务信息在不同的逻辑信道传送，也就是设备提供专门用于管理的带宽。

目前很多高端的交换机都带有带外网管接口，使网络管理的带宽和业务带宽完全隔离，互不影响，构成单独的网管网。

通过Con sole 口管理是最常用的带外管理方式，通常用户会在首次配置交换机或者无法进行带内管理时使用带外管理方式。

带外管理方式也是使用频率最高的管理方式。

带外管理的时候，我们可以采用Win dows操作系统自带的超级终端程序来连接交换机，当然，用户也可以采用自己熟悉的终端程序。

Con sole 口：也叫配置口，用于接入交换机内部对交换机作配置；Con sole线：交换机包装箱中标配线缆，用于连接con sole 口和配置终端。

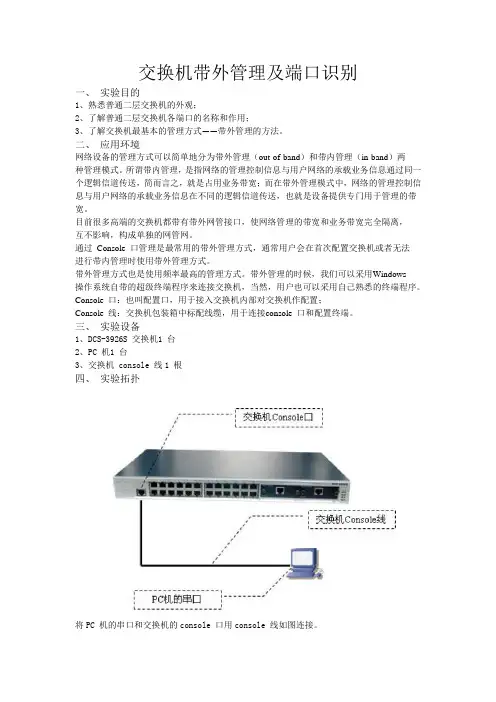

三、实验设备1、D CS-3926S交换机1台2、P C机1台3、交换机con sole 线1根四、实验拓扑；交沁口!I- *1__ai/ ；交换机Console线/ -----------------■K, di.i*. i* iK. %i «八一‘沪:PC机的串口； ...........; .................................. J将PC机的串口和交换机的con sole 口用con sole 线如图连接。

五、 实验要求1正确认识交换机上各端口名称；2、 熟练掌握使用交换机 con sole 线连接交换机的con sole 口和PC 的串口;3、 熟练掌握使用超级终端进入交换机的配置界面。

六、 实验步骤第一步：认识交换机的端口。

0/0/1中的第一个0表示堆叠中的第一台交换机，如果是1就表示第2台交换机；第2个0表示交换机上的第1个模块（DCS-3926S 交换机有3个模块：网络端口模块（M0）， 模块1（ M1 ），模块2（ M2 ）;最后的1表示当前模块上的第1个网络端口。

0/0/1表示用户使用的是堆叠中第一台交换机网络端口模块上的第一个网络端口。

默认情况下，如果不存在堆叠，交换机总会认为自己是第 0台交换机。

第二步：连接con sole 线。

拔插con sole 线时注意保护交换机的 con sole 口和PC 的串口，不要带电拔插。

第三步：使用超级终端连入交换机。

1、 打开微软视窗系统，点击“开始”一一“程序”一一“附件”一一“通 讯”一一“超级终端”。

2、 为建立的超级终端连接取名字：点击后出现下图界面，输入新建连接的名称，系统 会为用户把这个连接保存在附件中的通讯栏中，以便于用户的下次使用。

点击“确 定”按扭。

M0（模埃2 Ml （模如）M2（模块ConsoleLJ f 配董口 1■LJVQ/2超级终端的启动3、选择所使用的端口号：第一行的“DCS-3926S'是上一个对话框中填入的“名称”，最后一行的“连接时使用”的缺省设置是连接在“COM1 口上，点击下拉菜单，有其他的选项，视用户实际连接的端口而定。

如下图所示。

4、设置端口属性下图所示：点击右下方的“还原默认值”按扭，波特率为9600，数据位8,奇偶校验“无”，停止位1，数据流控制“无”。

5、如果pc串口与交换机的con sole 口连接正确，只要在超级终端中按下“Enter ”键, 将会看到如下图所示界面，表示已经进入了交换机，此时已经可以对交换机输入指令进行查看。

6、此时，用户已经成功进入交换机的配置界面，可以对交换机进行必要的配置。

Showversi on 可以查看交换机的软硬件版本信息。

□IF®Physical ] Config CL[IOS Comma nd Lin^ InterfaceCisco IDS £o£bv*rn, C29€0 铀吒口“■ CC£9£Q-LUfEX^I-H) , Karaim 12.2 (SS-Ji Kt. JiHLliia3 甌TZAJ!日Copyrl^fhc lc> 19B6-ZD05 fry Clfco 眄**□<«：「iQt-Xi-flrt-04 HjrP.OH. C£9«a Eox Lo■日砧|iC2?60-HB0aT-HI VtriJLau. lS.ZCZErlFX, tJLEA^3 a«rT9AJ>B■fl)AyatsM EvtuEcaad. tb POE! bf RDVHX -cmCI ICG P5-CZ36tt-ZJTT BC323EH pi*w”F Crv^ifivn 匚叮Z1D3SK hyc*i： ot MW>Z¥■Z4 F■比BthAMGzdE'百90Z. 3 t Cif shiit K^hamHt/1.1 Kl d<0J_ 3 sint・r E JIU*£ ■ j>6-349£r[ i>7&«s XL AS I L-S L WIL L u «>3 co«iCltfux«JC-lo^ uataoiyB-ti« «tJL«rn4C- flAC AdHr«F3 :OWO.DCOB. 3BUE-73-SEl3£^flfiP◎刊h ixij^pl^ p->±t. auuabt E3 1 341-0097-02ICOthAfbD盘「勺SttfllLL tu\LBli«X 1 FWL03Z<SEIJFc^tz rvpply i«z-i*l mato«-r :PCA1-0Z173JAIts dal x BVI Ei-sn rv^fa-»r :EQ^LbUj-tbdA^d £*vlfllaa bu^h-Ax 1 COModel truBbeti: :BB-CZ9S0-2^TT5yn^«a f«riiil nvabvr :roci-asizirrT-sp Acs BE J I ly tuxt. Huah-B r :曲心N們丄・0>±l4,p- A«£ Aiably1HUk虫*L:BOV4Xfl«h Hi :md FhABJ^rHjixduHX ■ £loB.ril J：BU*ixic!rL 冷:0x01P«rt-r n$d*i 5* v*rFl#Tii 网Ia»gq* 1WS-CE36Q-24TT 1.2.2CZ^fiO-LAUE.7、使用show running 查看当前配置■- SwitchQ 匚叵因Physical ] Config CL[IOS Command LinE Interfacetwitdhtfhpo mnlmsr-EFn聃# 叭Bui ldinq* c-3tn.£i-^urs±£.aD...CuEr«nc cahtElvuikclan. : ICQ? b^«sims B I-DIS J L E-2TL日LdtWtgpS 丄O曽dtC AC-1BI4 AF«Cno f4-t*71cii ^B.i：-ti：ia47^9 FV,F7&*E;4I]W£CNiUBfi SvlC-Cfa.lbC«xXac«EclvtrbAcQ $ Lmt-ax f *c*KthematD'/f■iuc«x£ai：«Fuc EchtlfbACO/31 Fit-CXF*B.Kt Eth»rnHt£>/4'^JbCil!iFtrc Ech.«ifDtcO /'5-IFit-flX £>c»Fa.Et Eth»rnHtQ>/S-1iuceilAiz^ Tire EchtrutcQ /7lFit-ax f ahEiSFa-Eb1inrex Ftrt Ech.«!fD«cO/'9,mt-ax f 3hcsF"B.Et■lbl：4Xf A)2«Fi.rcEch.fttrbvc-O/'llint-ax f shew F B.E L Efehj»mBtD>/12Copy Paste1lnt«r f«c« 1 r&stEch«tb«^0/17 mt«r tac* 1 ra*^Kth*rn«^O/ltf«c« 1r^stEch«rb«c0/X9int*rtac* 1FartKth«rn«^0/20int«r X«C4 1 r^stEch4rutcO/21 mt«r t«c* 1Ka«ttth*rn»e0/22 mt«r fAC4 1 F ■穴肮 hxci20/23 inter i«c* 1 FactKth«rn»e0/24 int«rf«c« 1 CigAbltXxhtm«cl/l inter face 1Gi9abi^X^hem«tl/2inc«rxocc VlftRAno ip addr«** shutdownI I“x con 0 I line vty 0 4丄ginXin« vzy S XS lo^&n I ! ■ndSvlcchl'SvitcfeO Physical Config CLIIOS Comma nd Line InterfaceCopy I I Paste。
