制氢站使用维护说明书(天津大陆)

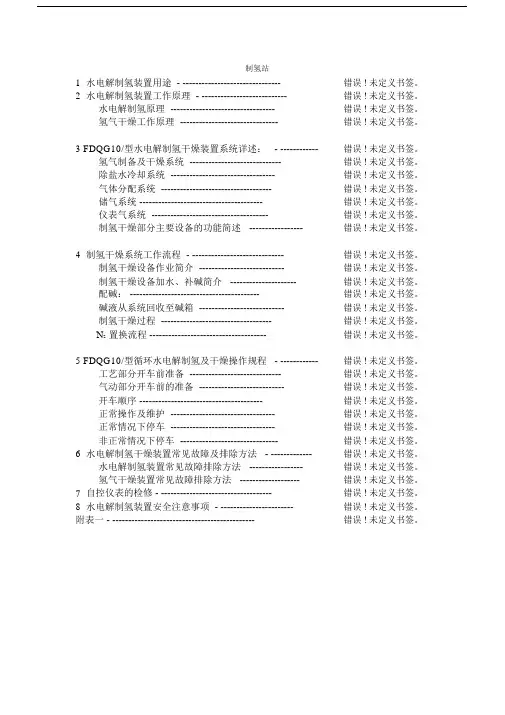

制氢站

1 水电解制氢装置用途------------------------------------------------ 2

2 水电解制氢装置工作原理-------------------------------------------- 2

2.1 水电解制氢原理---------------------------------------------- 2

2.2 氢气干燥工作原理-------------------------------------------- 2

3 FDQG10/3.2-IV 型水电解制氢干燥装置系统详述： ----------------------- 2

3.1 氢气制备及干燥系统------------------------------------------ 2

3.2 除盐水冷却系统---------------------------------------------- 3

3.3 气体分配系统------------------------------------------------ 3

3.4 储气系统---------------------------------------------------- 4

3.5 仪表气系统-------------------------------------------------- 4

3.6 制氢干燥部分主要设备的功能简述-------------------------------- 4

4 制氢干燥系统工作流程---------------------------------------------- 5

4.1 制氢干燥设备作业简介---------------------------------------- 5

4.2 制氢干燥设备加水、补碱简介------------------------------------ 6

4.3 配碱：------------------------------------------------------ 6

4.5 碱液从系统回收至碱箱----------------------------------------- 7

4.6 制氢干燥过程------------------------------------------------ 7

4.7 N 2 置换流程------------------------------------------------ 10

5 FDQG10/3.2-IV 型循环水电解制氢及干燥操作规程 --------------------- 10

5.1 工艺部分开车前准备----------------------------------------- 10

5.2 气动部分开车前的准备---------------------------------------- 12

5.3 开车顺序--------------------------------------------------- 12

5.4 正常操作及维护--------------------------------------------- 14

5.5 正常情况下停车--------------------------------------------- 15

5.6 非正常情况下停车------------------------------------------- 15

6 水电解制氢干燥装置常见故障及排除方法------------------------------ 16

6.1 水电解制氢装置常见故障排除方法------------------------------ 16

6.2 氢气干燥装置常见故障排除方法-------------------------------- 19

7 自控仪表的检修--------------------------------------------------- 20

8 水电解制氢装置安全注意事项--------------------------------------- 20附表一------------------------------------------------------------- 22

1 水电解制氢装置用途

水电解制氢装置所制氢气可广泛用于电力、电子、冶金、化工、建材、宇航、原子、气象等需要氢气的行业，做为冷却气、保护气、原料气、还原气和燃料气。

2 水电解制氢装置工作原理

2.1 水电解制氢原理

电解水是直流电通过KOH 或NaOH 水溶液将水分解为氢气和氧气的过程，

其化学反应如下：

阴极：2H2O+2e—H2+2OH-

阳极：2OH --2e—H2O+I/2O2

总反应式：H2O= H2+1/2 O2

2.2 氢气干燥工作原理

氢气干燥是把水电解制取的氢气，利用分子筛采用常温吸附法去除氢气中的水份。其原理如下：由于水分子具有很强的极性，利用分子筛对水的强亲和力的特性，当含有水份的氢气通过分子筛床时，其中所含的水份被分子筛吸附，达到氢气干燥目的。由于当分子筛吸附水达到饱和后，需要再生才能重新使用，故本系统采用加热再生的方法，将分子筛中吸附的水份解析，从而达到干燥系统连续使用的目的。

3 FDQG10/3.2-IV 型水电解制氢干燥装置系统详述：

系统由氢气制备及干燥系统、除盐水冷却系统、气体分配系统、储气系统、

仪表气源系统五部分组成。

3.1 氢气制备及干燥系统

氢气制备及干燥系统主要由水电解制氢、干燥部分，供配电及控制部分和加水配碱部分构成。

3.1.1 水电解制氢、干燥部分（制氢干燥装置框架）

该部分由电解槽 (00RAA10 AM001 )，氢、氧分离器( 00RAA10 AT004
