钛钢复合板材料技术要求规范

中源化学股份制造中心240t/h 锅炉烟囱

防腐改造项目

钛钢复合板技术规书

编制：

校核：

审核：

批准：

目录第一部分：技术要求

1．总则

2、烟囱改造工程简介

3、采购材料的技术要求

第二部分：供货围

1、一般要求

2、供货围

第三部分：技术资料和交付进度

1、一般要求

2、材料监造检查所需要的技术资料

3、技术资料交付

第四部分：交货地点和进度

1、交货地点

2、供货时间

第五部分：质量保证和控制、材料监造和性能验收试验

1、质量保证

2、试验与考核项目

3、检验部分

4、材料复检及不合格处理

第六部分：技术服务和设计联络

1、人员技术培训

2、现场技术服务

3、投标方现场服务人员具有的资质及职责

4、招标方的义务

5、交货和运输

第七部分:质保期

第一部分：技术要求

1 ．总则

1.1 本技术规书仅适用于240t/h 锅炉烟囱改造工程共用的“套筒式”烟囱防腐改造工程，在原有钢筋混凝土筒壁新增钛钢复合板排烟筒材料的性能、质量控制、供货、检验、售后服务等方面的技术要求。

1.2 本技术规书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规的条文，投标方提供符合相关国家和行业标准及本技术规书要求的高质量产品和服务，并必须满足国家有关安全、健康、环保等强制性标准的要求。

1.3 如果投标方没有以书面形式对本技术规书的条文提出异议，则意味着完全响应和符合本技术规书的要求。如有异议，不论多大差异，都应以书面的形式在差异表中进行详细描述。

1.4 投标方必须执行本技术规书所列标准。本技术规书中未提及的容均满足或优于本技术规书所列的国家标准、电力行业标准和技术支持方所采用的相关标准；有冲突时，按较高标准执行。

1.5 投标方提供的钛钢复合板材料应具有相同烟囱运行环境条件下（烟气采用石灰石－石膏湿法脱硫处理、不设置烟气加热系统GGH 装置的条件）的使用工程业绩证明不少于3 家、提供安全可靠的工程实例。

1.6 本技术规书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.7 本技术规书未尽事宜，由招、投标双方协商确定。

2 、烟囱改造工程简介

240t/h锅炉烟囱改造工程位于东距桐柏县城45公里，距京广铁路的车站125公里，南与312国道相通，西距唐河县城40公里，距焦枝铁路的车站95公里，西南部约7公里有拟建宁西铁路安棚站。

240t/h 锅炉烟囱改造工程投入商业运行时间分别为2009 年，一座120 米高烟囱，出口径3.5 米，筒身混凝土120 米以下采用C30。

240t/h 锅炉烟囱改造工程新增采用钛钢复合板材料的排烟筒体系的方案，

并获得中源化学股份的审查确认。

原有烟囱外筒为钢筋混凝土结构，筒为分段支承在钢筋混凝土环梁上的耐酸砌体，自里向外的结构组成依次为120mm 厚耐酸砌块、50--80mm 厚隔热层、200mm～400mm 钢筋混凝土筒壁。

新增的钛钢复合板材料排烟筒高度为123m，排烟筒顶部出口直径为3.2m，采用自立式结构，上下等直径布置。

原有烟囱的钢筋混凝土筒壁在下部对称设置有一个烟道接孔，烟道接孔结构尺寸为0×4400(h) mm，接孔底标高为5.92m。

原有烟囱的钢筋混凝土筒壁还在±0.00m 处对称设置有一个根部人孔，根部人孔尺寸为0×2400(h) mm，布置方位与烟道接孔成90 度。

原有烟囱的钢筋混凝土筒壁设有钢梯作为垂直交通；顶部设有高出筒首的避雷针及避雷系统。

原有烟囱部有积灰平台。

改造后的烟囱，烟囱新加的检修平台及值爬梯，在原有钢筋混凝土筒壁与新增排烟筒间还需在35.00m、75.00m、120.00m 左右标高处新增设置钢筒止晃点。

烟囱顶部新增顶层平台及落水管等。

3 、采购材料的技术要求

3.1 执行标准

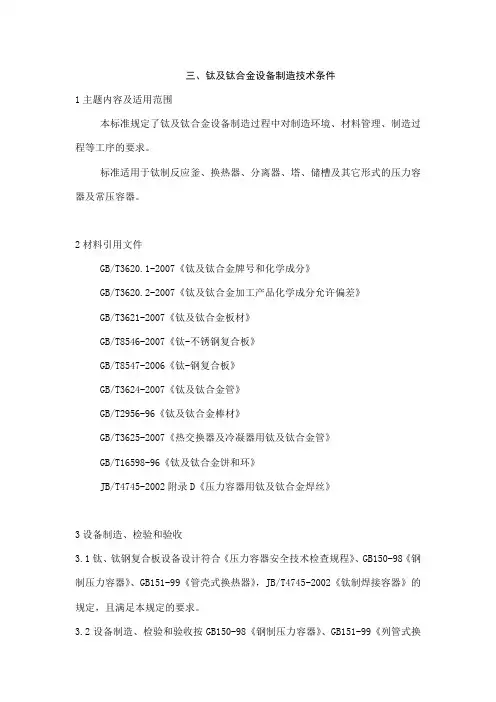

3.1.1 材料的制造工艺和配料执行的主要标准有：

对于钛钢复合板材料，其选材、制造、成型加工、质量检验和施工安装等满足下列（但不局限）国家及行业标准的要求：

《碳素结构钢》GB/T 700-2006

《钛及钛合金牌号和化学成分》GB/T 3620-2007

《钛及钛合金板材》GB/T 3621-2007

《钛-钢复合板》GB 8547-2006

《钛及钛合金复合钢板焊接技术条件》GB/T 13149-2009

《钛制焊接容器》JB/T 4745-2002

《钛及钛合金加工产品超声波探伤方法》GB/T 5193-2007

《钛及钛合金加工产品的包装、标志、运输和贮存》GB/T 8180-2007

《海绵钛、钛及钛合金化学分析方法》GB/T 4698-2011

《碳素结构钢和低合金钢热轧厚板和钢带》GB/3274-2007

本技术规书提出的技术标准为最低限度的技术要求；当有条件时，应采用较高的技术标准要求。

本工程123/Φ3.2m 套筒式排烟筒烟囱防渗防腐改造详见施工图纸。3.1.2 钛—钢复合板的材质要求、化学成分、质量标准和检验规则等均按照国家标准《钛—钢复合板》GB8547-2006 执行。

3.1.3 钛—钢复合板中的钛材（复材）采用TA2 牌号，基材钢材采用Q235B 钢，两种材料的化学成分、力学性能，以及质量标准和检验规则应分别满足下列国家标准的要求。

本技术规书提出的技术标准为最低限度的技术要求。钛钢复合板材料中的基材（Q235B）成分及性能指标应满足国家标准《碳素结构钢》GB/T 700-2006 的相关要求；复材（TA2）成分及性能指标应符合国家标准《钛及钛合金牌号和化学成分》GB/T3620.1-94 的相关规定。

3.2 排烟筒及烟道口等材料要求

3.2.1 钛钢复合板材料

3.2.1.1 排烟筒、烟道等结构的材料选用要求、布置尺寸和相关设计说明等均详见本工程施工图卷册，厂家根据的施工图完成排版放样图，所供材料必须满足现场安装需要（排版放样图作为材料供货依据）。

3.2.▽6.0m～▽120.0m 围的排烟筒(含钢漏斗、排酸液管等)采用碳素结构钢和钛板组成的钛钢复合板材料；碳素结构钢板Q235B 牌号（国正规大型钢厂）的厚度以施工图为准，钛板的厚度1.2mm。钛板材料选用TA2 牌号；钛钢复合板材料选用爆炸－轧制方法复合的产品，产品代号为BR2；制作完成的排烟筒等材料，钛板层应布置在与烟气或酸液直接接触一侧。

3.2.1.3 供货状态：按BR2状态供应，钛钢复合板材料为定尺刨边和定量供料。对于钛钢复合板的订购尺寸，考虑到复合制作、运输、卷制等因素，排烟筒按板宽2.0m 定制，筒板材的理论板长按排烟筒周长的1/3 定制，具体筒壁板的尺
