高压往复泵的工作原理
往复泵的结构及工作原理
靠作用在阀上下的压差自动启闭。
活塞（柱塞） 用来传递产生压力的主要部件。
一、往复泵的结构教学内容
附设及配套部分
注油器、安全阀、止回阀、控制仪表、润
滑与冷却系统。
二、往复泵的工作原理教学内容
皮带轮 电动机 曲轴
连杆 十字头体往复运动
活塞的往复运动
二、往复泵的工作原理教学内容
吸液过程
工作室容积增大
责任心、真功夫、好习惯
油气集输工艺技术
往复泵的结构及工作原理
开发系集输教研室
彭
朋
一、往复泵的结构教学内容
往复泵(Reciprocating Pump)是依靠活塞
（或柱塞）的往复运动，改变工作缸容积来输
送液体的，它属于容积式泵。
一、往复泵的结构教学内容
注水泵
注聚泵
一、往复泵的结构教学内容
动力端 两个基本组成部分 液力端
一、往复泵的结构教学内容
大头
连杆
小头
连接曲轴和十字头，将曲轴的旋转 运动转变成活塞的往复运动。
一、往复泵的结构教学内容
十字头
一、往复泵的结构教学内容
液力端
作用：实现机械能转换成压能，并直接输
送液体。
主要由泵头体、活塞（柱塞）、进液阀、
排液阀、填料体、阀体组成。
一、往复泵的结构教学内容
进、排液阀和阀体
一、往复泵的结构教学内容
动力端
作用：实现动力的输入和运动方式的转换。 主要由曲轴、机体、连杆、十字头组成。
一、往复泵的结构教学内容
曲轴 把原动机的旋转运动转化为 活塞（柱塞）的往复运动。
连杆轴颈 曲柄 曲轴轴颈
一、往复泵的结构教学内容
机体

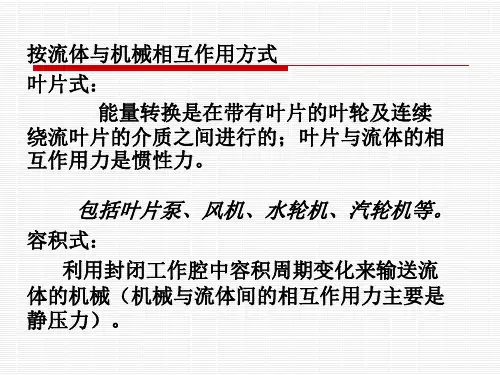

往复泵原理
齿轮泵结构简单，而且价格比其它高压泵便 宜，所以广泛使用在液压技术方面。由于齿轮和 泵体之间的间隙较小，因此所抽送的液体一般不 宜含有腐蚀性颗粒或其他类型的颗粒杂质。典型 结构见图7-25所示。 图7-25是中压大流量高速油泵的示图。主动 轴和从动轴采用由输送介质润滑的滑动轴承。由 于填料函处于吸入管的压力之下，因此，只要吸 入压力同外界的大气压力没有显著的差别，则填 料函几乎处于无载荷状态。主动轴的端面受载情 况也是如此。这里就达到了压力平衡。从动轴通 过其平衡孔，也可达到压力平衡。 图7-26是这种泵的特性曲线。随着泵的压力的 提高，体积流量仅仅略微下降点。在给定的最高 压力为15Pa (14.72bar表压)下，由于转数高 达1450r/min（24.17r/s），该泵就未能达 到最佳效率。
2. 工作原理
密封工作腔： 齿间槽、壳体、端盖组成 啮合线、吸油腔、排油腔
吸油过程：轮齿脱开啮合→V ↑ → p ↓ →吸油； 排油过程：轮齿进入啮合→V ↓ → p ↑ →排油。
二、外啮合齿轮泵结构上存在的几个问题
1. 困油现象
1) 产生原因： ε> 1，构成闭死容积Vb 压 Vb由大→小，p↑↑， 油液发热，轴承磨损。 Vb由小→大，p ↓↓， 汽蚀、噪声、振动、金属表面剥蚀。 2) 危害：影响工作、缩短寿命 3) 措施：开卸荷槽 原则： Vb由大→小，与压油腔相通 Vb由小→大，与吸油腔相通 保证吸、压油腔始终不通
二）、回转泵结构及用途回转泵在原理上与往复泵 同属于容积式泵，它与往复泵不 同的是往复泵使用做往复运动的 活塞或柱塞，而回转泵则使用做 回转运动的转子，并且在往复泵 上，阀门是泵工作不可缺少的部 件，但在回转泵上却没有使用阀 门的必要，同时回转泵的液体流 量是连续的，没有液体流量的加 速和减速情况的存在。在结构上 取消了曲柄传动机构，使得回转 泵的结构较为简单，其结构型式 大致可分为齿轮式及滑片式两种。

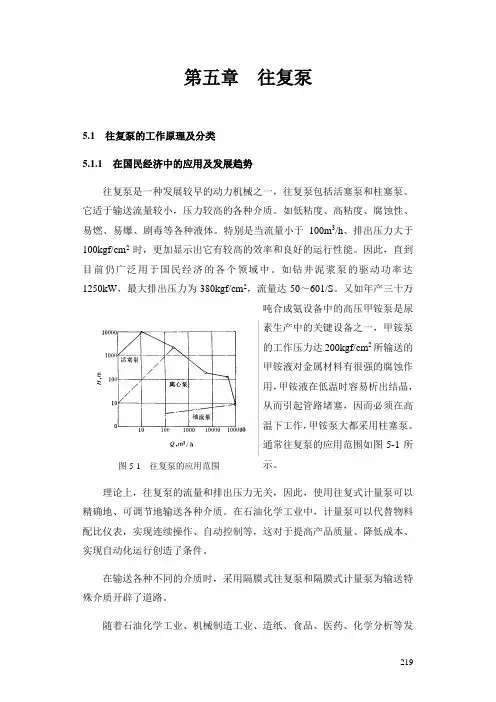

第5章 往复泵
第五章往复泵5.1 往复泵的工作原理及分类5.1.1 在国民经济中的应用及发展趋势往复泵是一种发展较早的动力机械之一，往复泵包括活塞泵和柱塞泵。
它适于输送流量较小，压力较高的各种介质。
如低粘度、高粘度、腐蚀性、易燃、易爆、剧毒等各种液体。
特别是当流量小于100m3/h、排出压力大于100kgf/cm2时，更加显示出它有较高的效率和良好的运行性能。
因此，直到目前仍广泛用于国民经济的各个领域中。
如钻井泥浆泵的驱动功率达1250kW，最大排出压力为380kgf/cm2，流量达50～601/S。
又如年产三十万吨合成氨设备中的高压甲铵泵是尿的工作压力达200kgf/cm2所输送的甲铵液对金属材料有很强的腐蚀作用，甲铵液在低温时容易析出结晶，从而引起管路堵塞，因而必须在高温下工作，甲铵泵大都采用柱塞泵。
通常往复泵的应用范围如图5-1所示。
图5-1 往复泵的应用范围理论上，往复泵的流量和排出压力无关，因此，使用往复式计量泵可以精确地、可调节地输送各种介质。
在石油化学工业中，计量泵可以代替物料配比仪表，实现连续操作、自动控制等，这对于提高产品质量、降低成本、实现自动化运行创造了条件。
在输送各种不同的介质时，采用隔膜式往复泵和隔膜式计量泵为输送特殊介质开辟了道路。
随着石油化学工业、机械制造工业、造纸、食品、医药、化学分析等发219展，对往复泵（包括计量泵、隔膜泵等）的需求日益增加，同时，行产的发展对往复泵提出更高的要求。
1)一方面要求往复泵向小流量、微流量和高压、超高压领域发展，另一方面也向高压大流量、大功率方向发展。
2)要求往复泵的体积小、重量轻、寿命长，这主要是要求提高往复泵的转速以及解决提高转速后出现的各种问题。
3)要求往复泵更好在适应各种介质的性质和状况。
4)发展新产品。
5.1.2 往复泵的工作原理及特点5.1.2.1 复泵的工作原理如图5-2所示，往复泵通常由两部分组成。
一部分是直接输送液体，把机械能转换为液体压力能的液力端，另一部分是将原动机的能量传给液力端的传动端。

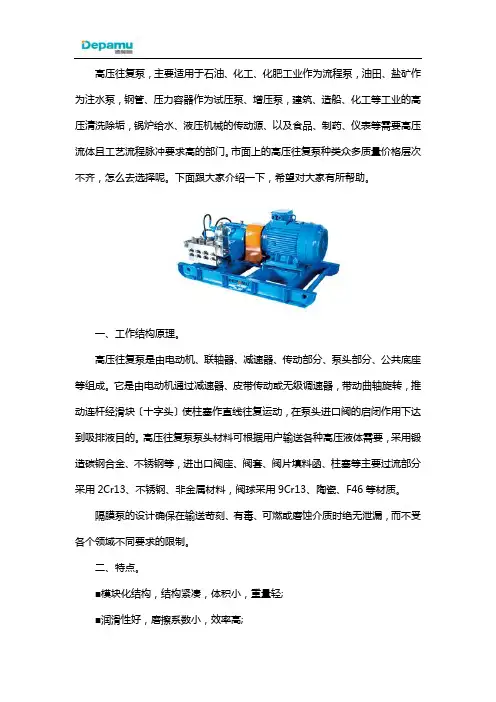

高压往复泵的工作原理及特点
高压往复泵，主要适用于石油、化工、化肥工业作为流程泵，油田、盐矿作为注水泵，钢管、压力容器作为试压泵、增压泵，建筑、造船、化工等工业的高压清洗除垢，锅炉给水、液压机械的传动源、以及食品、制药、仪表等需要高压流体且工艺流程脉冲要求高的部门。
市面上的高压往复泵种类众多质量价格层次不齐，怎么去选择呢。
下面跟大家介绍一下，希望对大家有所帮助。
一、工作结构原理。
高压往复泵是由电动机、联轴器、减速器、传动部分、泵头部分、公共底座等组成。
它是由电动机通过减速器、皮带传动或无级调速器，带动曲轴旋转，推动连杆经滑块〔十字头〕使柱塞作直线往复运动，在泵头进口阀的启闭作用下达到吸排液目的。
高压往复泵泵头材料可根据用户输送各种高压液体需要，采用锻造碳钢合金、不锈钢等，进出口阀座、阀套、阀片填料函、柱塞等主要过流部分采用2Cr13、不锈钢、非金属材料，阀球采用9Cr13、陶瓷、F46等材质。
隔膜泵的设计确保在输送苛刻、有毒、可燃或磨蚀介质时绝无泄漏，而不受各个领域不同要求的限制。
二、特点。
■模块化结构，结构紧凑，体积小，重量轻;■润滑性好，磨擦系数小，效率高;■动力端传动平稳可靠、噪音小;■组装形式:卧式、立式、固定式、移动式;■动力源:电动机、柴油机、太阳能;■减速机构型式:双斜齿轮式、蜗轮蜗杆式、减速机式、皮带轮式;■过流材料有合金钢、不锈钢、双相钢、钛、哈氏合金等。
■根据客户要求个性化设计。
德帕姆(杭州) 泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元, 占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。
如果想了解更多的高压往复泵报价欢迎前来德帕姆(杭州)泵业科技有限公司咨询，我们会有专门的工作人员为您一一解答。
往复泵的工作原理及特点
6.
•
运送含固体杂质的液体时，泵阀容易磨损和泄漏。
应装吸入滤器。
结构比较复杂，易损件(活塞环、泵阀、填料等)较多。 由于上述特点，笨重(在Q相同时与其它泵相比) ，造价高，管理维护麻烦，在许 多场合它已被离心泵所取代。 但舱底水泵和油轮扫舱泵等在工作中容易吸入气体，需要具有较好的自吸能力， 故常采用往复泵；在要求小Q、高P时，也可采用往复泵。
Q （=0）
Q （=0.2）
3.2
1.6
0.25
0.32
图1-2 电动往复泵的流量变化曲线
1-1-3 往复泵的特点
1.
• •
有较强的自吸能力。
靠自身抽出泵及吸入管中的空气而将液体从低处吸入泵内的能力。 自吸能力可由自吸高度和吸上时间来衡量。
• •
泵吸口造成的真空度越大，则自吸高度越大 造成足够真空度的速度越快，则吸上时间越短。 当泵阀、泵缸等密封变差，或余隙容积较大时，其自吸能力就会降低。 故起动前灌满液体，可改善泵的自吸能力。
泵供液的不均匀程度可用脉动率Q表示：
Q=(qmax-qmin)／qm
式中：qmax, qmin, qm分别为表示最大、最小和
平均理论流量。 各种往复泵Q的理论值如表1—1所列，它 与曲柄连杆长度比有关。
表1—1 各种往复泵Q的理论值
作用数K 1 3.14 2 1.57 3 0.14 4 0.32
7.
•
4.
为减轻Q ，常采用多作用往复泵或设置空气室。
1-1-3 往复泵的特点(3)
Hale Waihona Puke 5.• • • •转速不宜太快。
电动往复泵转速多在200～300 r／min以下， 若n过高，泵阀迟滞造成的容积损失就会相对增加；泵阀撞击更为严重，引起噪 声和磨损； 液流和运动部件的惯性力也将随之增加，产生有害的影响。 由于n受限，往复泵流量不大。

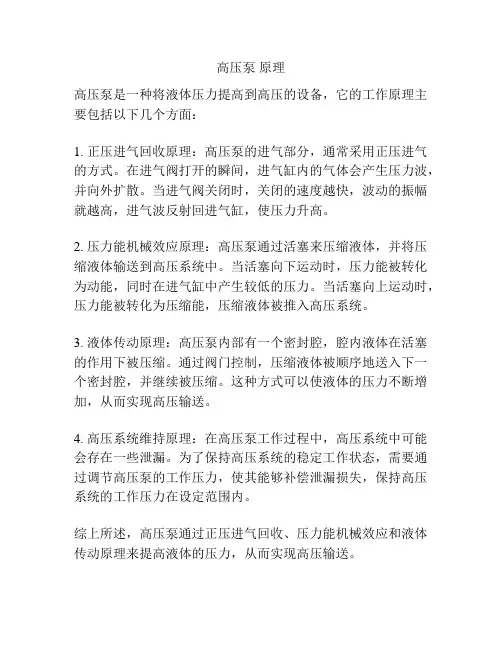

高压泵 原理
高压泵原理
高压泵是一种将液体压力提高到高压的设备，它的工作原理主要包括以下几个方面：
1. 正压进气回收原理：高压泵的进气部分，通常采用正压进气的方式。
在进气阀打开的瞬间，进气缸内的气体会产生压力波，并向外扩散。
当进气阀关闭时，关闭的速度越快，波动的振幅就越高，进气波反射回进气缸，使压力升高。
2. 压力能机械效应原理：高压泵通过活塞来压缩液体，并将压缩液体输送到高压系统中。
当活塞向下运动时，压力能被转化为动能，同时在进气缸中产生较低的压力。
当活塞向上运动时，压力能被转化为压缩能，压缩液体被推入高压系统。
3. 液体传动原理：高压泵内部有一个密封腔，腔内液体在活塞的作用下被压缩。
通过阀门控制，压缩液体被顺序地送入下一个密封腔，并继续被压缩。
这种方式可以使液体的压力不断增加，从而实现高压输送。
4. 高压系统维持原理：在高压泵工作过程中，高压系统中可能会存在一些泄漏。
为了保持高压系统的稳定工作状态，需要通过调节高压泵的工作压力，使其能够补偿泄漏损失，保持高压系统的工作压力在设定范围内。
综上所述，高压泵通过正压进气回收、压力能机械效应和液体传动原理来提高液体的压力，从而实现高压输送。
往复泵概述
psr越小，吸入压力ps就越低，即吸入条件越差。 2．吸高的影响
由上式可见，在其它条件不变时，吸高Zs越大， ps就越低，吸入条件越差。一般泵的吸高为5～6米。 3．吸入管流速和管路阻力的影响
由上式可见，在其它条件不变时，吸入管流速v、
和管路阻力Σhs越大，则ps越小，吸入条件越差。
往复泵概述 reciprocating pump
一、往复泵的工作原理 二、往复泵的流量 三、往复泵的特点 四、泵的正常工作条件 五、复习思考题
一、往复泵的工作原理
1.往复泵定义：依靠活塞（柱塞）在泵缸中往复运动，
使泵缸内工作空间的容积发生变化，产生吸排作用的 泵。它是一种容积式泵
2.应用场合：常作为舱底水泵、压载水泵、应急消防 泵、燃油输送泵等。
室工作，吸排阀各一个。
6. 双作用往复泵工作原理 活塞往复一次，吸排液体两次；活塞的两端腔室
均工作，吸排阀各两个。
7、作用数K 泵在一个360度的曲柄回转角度内，吸（排）液
体的次数。 K与泵的工作腔室数、泵缸数目有关。
单作用泵 K＝1 双作用泵 K＝2 三作用泵 K＝3
8、自吸能力 具有能将泵的吸入管和泵内的空气排除的能力。
1
2
3
Байду номын сангаас
4
σQ(λ＝0) σQ(λ＝0.2)
3.14 3.20
1.57 1.60
0.14 0.25
0.32 0.32
1.多作用往复泵流量的均匀程度显然要比单作用泵强； 2.作用数K越大，流量越均匀； 3.奇数K的往复泵比偶数K的往复泵的流量均匀。
三、往复泵的特点
1. 有较强自吸能力 泵依靠自身进行抽出泵内及吸入管 路中的空气。容积式泵和喷射泵都有自吸能力，离心泵 一般几乎没有自吸能力。自吸能力的大小与泵的工作原 理及其技术状态（工作腔室的密封状态有关，为避免干 摩擦，缩短启动时间，可安装吸入底阀）。
往复式泵工作原理
往复式泵工作原理
往复式泵是一种通过往复运动产生压力的泵，工作原理如下：
1. 压力行程: 当活塞向下运动时，活塞杆上的活塞在活塞腔内产生一个负压，使进口阀门打开，吸入液体。
同时，出口阀门关闭，避免液体返回。
2. 推进行程: 当活塞向上运动时，活塞杆上的活塞在活塞腔内产生正压力，使进口阀门关闭，避免液体回流。
此时，出口阀门打开，将液体推出。
通过这样的往复运动，往复式泵能够实现连续的液体输送。
当活塞向下运动时，活塞室内的压力降低，进口阀门打开，允许液体从进口管道流入活塞腔。
同时，出口阀门关闭，防止液体回流。
液体进入活塞腔后，活塞向上运动，活塞室内的体积减小，液体被压缩，产生高压。
此时，进口阀门关闭，防止液体回流。
出口阀门打开，使压缩液体通过出口管道流出。
在往复运动的过程中，通过活塞的向上和向下往复运动，液体在活塞室内不断被吸入和被排出，从而实现了液体的输送。
这种工作原理适用于各种液体输送，包括水、油、化学品等。
往复式泵可以根据需求的压力和流量进行设计和调整，适用于不同的工业领域和应用场景。
高压往复泵
高压往复泵高压往复泵是一种常用的工业泵，主要用于输送高压液体或气体。
它通过不断往复活塞的运动来产生高压，然后将液体或气体推送出去。
这种泵的设计和工作原理使其在许多应用领域都有广泛的应用，如化工、石油、航空航天等。
一、高压往复泵的结构和工作原理高压往复泵的主要组成部分包括泵体、活塞、活塞杆、缸套和阀门等。
泵体是一个封闭的容器，内部有一个或多个活塞，每个活塞都与一个活塞杆相连。
缸套则是泵体内的一种套管，用于容纳活塞和活塞杆。
阀门用于控制液体或气体的流向。
高压往复泵的工作原理是基于活塞的往复运动。
当活塞向前移动时，泵体内的压力下降，液体或气体将通过吸入阀进入泵体。
随着活塞的继续运动，泵体内的压力再次升高，阀门关闭，液体或气体被推送出泵体。
当活塞向后运动时，泵体内的压力又会下降，阀门再次打开，从而使液体或气体进入泵体中。
这种循环往复的过程不断重复，从而实现高压液体或气体的输送。
二、高压往复泵的应用领域1. 化工领域：高压往复泵在化工行业中广泛应用于搅拌、稀释、加热和冷却等工艺过程。
它可以输送各种化工介质，如酸、碱、溶剂等，并具有良好的耐腐蚀性能。
2. 石油领域：石油行业是高压往复泵的重要应用领域之一。
在石油勘探和生产过程中，往复泵被用于驱动液体、气体和固体颗粒等介质。
它能够承受高温、高压和腐蚀性介质的特点使其在石油行业中得到广泛应用。
3. 航空航天领域：在航空航天领域，高压往复泵主要用于推动液体燃料和气体推进剂。
它能够提供大流量和高压力，以满足航天器所需的动力需求。
4. 冶金领域：高压往复泵在冶金行业中被广泛用于冷却、加热和输送介质等工艺过程。
它能够处理高温和高粘度的液体，具有较高的工作效率和可靠性。
5. 能源领域：在能源行业中，高压往复泵主要用于输送煤矿浆体、煤化工废水和一些特殊的石油化工介质。
它能够处理高浓度的固体颗粒和高粘度的液体，具有良好的抗堵塞能力。
三、高压往复泵的特点和优势1. 高压往复泵能够提供高流量和高压力，适用于需要大功率和大流量的工况。
高压泵（高压往复泵）的工作原理及构造特点
关键词：高压泵、高压往复泵、往复泵、高压泵原理、三柱塞高压泵
高压泵（高压往复泵）的工作原理及构造特点
一、高压泵（高压往复泵）的构造：
主要部件：泵缸、活塞、排出阀、活塞杆及吸入阀。
二、高压泵（高压往复泵）的工作原理：
活塞自左向右移动时，泵缸内形成负压，则进口管路内液体经吸入阀进入泵缸内。
当活塞自右向左移动时，缸内液体受挤压，压力增大，由排出阀排出。
活塞往复一次，各吸入和排出一次液体，称为一个工作循环；这种泵称为单动泵。
若活塞往返一次，各吸入和排出两次液体，称为双动泵。
活塞由一端移至另一端，称为一个冲程。
三、高压泵（高压往复泵）的安装高度和流量调节
高压泵启动时不需人灌液体，因高压泵有自吸能力，但其吸上真空高度亦随泵安装地区的大气压力、液体的性质和温度而变化，故高压泵的安装高度也有一定限制。
高压泵的流量不能用排出管路上的阀门来调节，而应采用旁路管或改变活塞的往复次数、改变活塞的冲程来实现。
高压泵启动前必须将排出管路中的阀门打开。
高压泵的活塞由连杆曲轴与原动机相连。
原动机可用电动机，亦可用柴油机。
高压泵适用于高压头、小流量、低粘度液体的输送，但不宜于输送腐蚀性液体。
有时由蒸汽机直接带动，输送易燃、易爆的液体。
四、高压泵（高压往复泵）的流量和压头
高压泵的流量与压头无关，与泵缸尺寸、活塞冲程及往复次数有关。
单动泵的理论流量为QT=Asn 往复泵的实际流量比理论流量小，且随着压头的增高而减小，这是因为漏失所致。
高压往复泵的压头与泵的流量及泵的几何尺寸无关，而由泵的机械强度、原动机的功率等因素决定。
往复泵(柱塞泵
往复泵的使用管理及故障
基本操作：检查启动、运行、停车
1、检查启动
பைடு நூலகம்
往复泵的使用及故障处理
2、运行管理 仪表读数(压力、温度)正常 一看 滑油位——足够 密封——无漏泄 二听 噪音 异响 电机 三摸 轴承 摩擦件 3、停机 切断电源，关闭吸排阀
往复泵的使用管理及故障
1. 不能供液 (1)吸入口露出液面。 (2)吸入管路中有漏气。 (3)泵阀损坏或搁起。 (4)部件泄漏严重。 (5)吸入滤器、管路堵塞。 (6)吸高太大。 (7)油温太低，粘度太大。 (8)水温太高，允许吸上真空 度减少，出现气穴现象。 (9)回流阀关闭不严。 2. 泵产生异常声音 (1)泵缸内的敲击声。 (2)泵缸内的摩擦声。 (3)泵阀的敲击声。 (4)间隙过大引起的噪声。
往复泵的定义及工作原理
往复泵的种类及结构组成
往复泵
单杠单作用往复泵
往复泵基本结构 组成：泵缸体、 活塞及连杆机构、 吸排阀、轴封等
单杠双作用往复泵
往复泵的特点及注意事项
1.自吸能力——较强。泵依靠自身进行抽出泵内及吸入 管路中的空气，吸上低于泵中心的自由液面下液体的 能力。自吸能力的大小与泵的工作原理及其技术状态 （工作腔室的密封状态）有关。 2.往复泵的额定排出压力与泵几何尺寸和转速无关，仅 取决于排出管路的强度与负载。 注意：往复泵出口处须设安全阀。任何容积泵都必须 “开阀起、停”，泵工作时严禁吸排管路堵塞或将吸 排阀门关小或关闭。 理论上排出压力可以无限高，其条件是： a)足够大的功率，足够高的结构、管路强度; b)足够好的密封性能。
往复泵的特点及注意事项
3.理论流量与工作压力无关，仅取决于泵缸几何尺寸， 作用次数。 往复泵的理论流量 Qt： Qt = 60 K Ae S n m3/h K— 泵的作用数：单作用取1、双作用取2 Ae—活塞平均有效工作面积： S— 活塞冲程： n— 转速： 注意：往复泵的流量调节，不能采用改变排出阀开度 的办法。而应采用变速或回流(旁通)调节法。 4.往复泵流量不均匀：往复泵的瞬时流量是按正弦规律 变化的。 泵的进出口一般要安装空气室（蓄能器）
