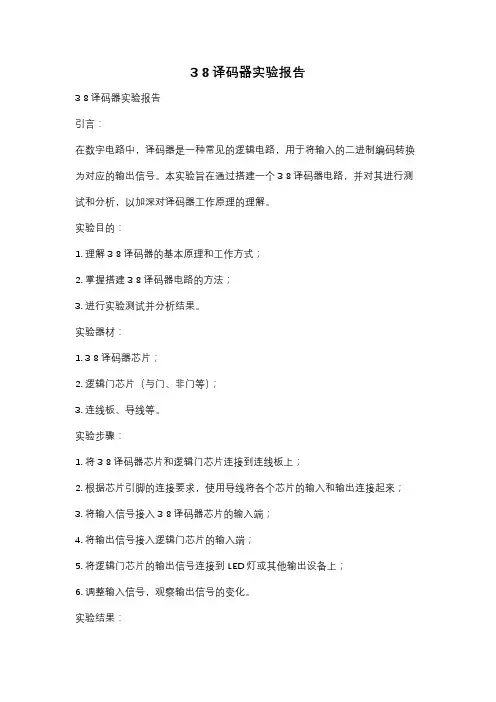

3 8译码器实验报告3 8译码器实验报告引言:在数字电路中,译码器是一种常见的逻辑电路,用于将输入的二进制编码转换为对应的输出信号。
本实验旨在通过搭建一个3 8译码器电路,并对其进行测试和分析,以加深对译码器工作原理的理解。
实验目的:1. 理解3 8译码器的基本原理和工作方式;2. 掌握搭建3 8译码器电路的方法;3. 进行实验测试并分析结果。
实验器材:1. 3 8译码器芯片;2. 逻辑门芯片(与门、非门等);3. 连线板、导线等。
实验步骤:1. 将3 8译码器芯片和逻辑门芯片连接到连线板上;2. 根据芯片引脚的连接要求,使用导线将各个芯片的输入和输出连接起来;3. 将输入信号接入3 8译码器芯片的输入端;4. 将输出信号接入逻辑门芯片的输入端;5. 将逻辑门芯片的输出信号连接到LED灯或其他输出设备上;6. 调整输入信号,观察输出信号的变化。
实验结果:通过实验,我们得到了以下结果:1. 当输入信号为000时,输出信号为00000001;2. 当输入信号为001时,输出信号为00000010;3. 当输入信号为010时,输出信号为00000100;4. 当输入信号为011时,输出信号为00001000;5. 当输入信号为100时,输出信号为00010000;6. 当输入信号为101时,输出信号为00100000;7. 当输入信号为110时,输出信号为01000000;8. 当输入信号为111时,输出信号为10000000。
结果分析:根据实验结果,我们可以看到,3 8译码器将输入的三位二进制编码转换为对应的八位输出信号。
每个输出信号代表一个特定的输入编码。
通过观察输出信号的变化,我们可以清晰地看到译码器的工作原理:根据输入编码的不同,译码器会激活对应的输出线路,将其输出为高电平信号,而其他输出线路则为低电平信号。
实验总结:通过本次实验,我们深入了解了3 8译码器的工作原理和应用场景。
译码器在数字电路中扮演着重要的角色,能够将复杂的二进制编码转换为易于理解和使用的信号输出。
3-8译码器课程设计报告

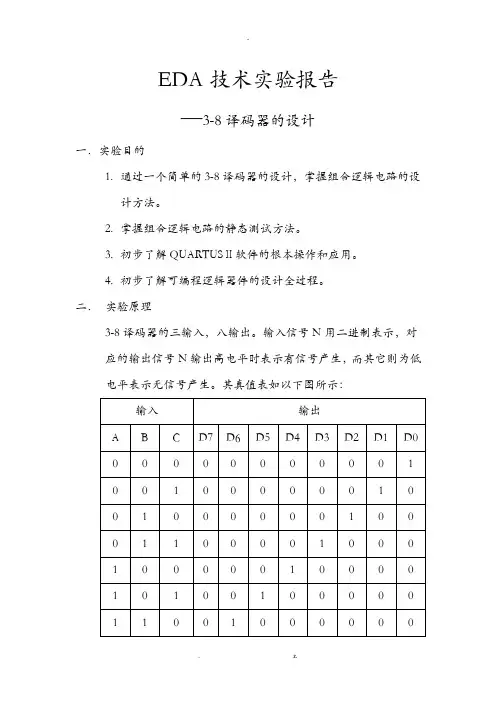

EDA技术实验报告—3-8译码器的设计一.实验目的1.通过一个简单的3-8译码器的设计,掌握组合逻辑电路的设计方法。
2.掌握组合逻辑电路的静态测试方法。
3.初步了解QUARTUSⅡ软件的根本操作和应用。
4.初步了解可编程逻辑器件的设计全过程。
二.实验原理3-8译码器的三输入,八输出。
输入信号N用二进制表示,对应的输出信号N输出高电平时表示有信号产生,而其它则为低电平表示无信号产生。
其真值表如以下图所示:当使能端指示输入信号无效或不用对当前的信号进展译码时,输出端全为高电平,表示任何信号无效。
三.实验内容用三个拨动开关来表示三八译码器的三个输入(A,B,C),用八个LED来表示三八译码器的八个输出〔D0-D7〕。
通过与实验箱的FPGA接口相连,来验证真值表中的内容。
表1-2拨动开关与FPGA管脚连接表表1-3LED 灯与FPGA管脚连接表(当FPGA与其对应的接口为高电平时,LED会发亮)四.实验歩骤1.建立工程文件2.建立图形设计软件(1)将要选择的器件符号放置在图形编辑器的工作区域,用正交节点工具将原件安装起来,然后定义端口的名称。
结果如以下图:3.编译前设置(1)选择目标芯片(2)选择目标芯片的引脚状态4.对设计文件进展编译五.管脚的分配根据表1-2和1-3的数据进展管脚的设置1六.对文件进展仿真按下Report按钮观察仿真结果,如下:6.从设计文件到目标器件的加载七.实验现象以及结果文件加载到目标器件后,拨动拨动开关,LED灯会按照真值表对应的灯点亮。
八.实验心得通过本次实验,加深了自己对EDA技术的理解并提高了操作能力。
但是,在实验中仍然遇到了很多困难,还需提高。
3—8译码器
利用G1、NG2A和NG2B级联可将3ห้องสมุดไป่ตู้8译码器扩展为24线译码器;若外界一个反相器,则还可级联扩展成32线译码器。
【实训内容】
首先设计输入,运用软件进行电路的编译与适配,接着通过软件进行电路的仿真和时序的分析。
仿真成功的图如下:
设计的电路图如下:
仿真激励脉冲波形图如下:
成绩:指导教师签名:
苏州市职业大学实训报告
班级:13应用电子3学号:137301328姓名:王锐
实训项目:3-8译码器设计日期:
【实训目的】
(1)学会使用QuartusⅡ软件的图形法输入设计数字电路。
(2)掌握3—8译码器的原理图输入设计。
(3)掌握QuartusⅡ软件的使用步骤。
【实训原理】
138为3—8译码器,一共有54/74S138和54/74LS138两种线路结构形式,其中主要的特性如下:当一个选通端(G1)是高电平的时候,另外两个选通端(NG2A和NG2B)为低电平的时候,可以将地址端(A0、A1、A2)的二进制译码在一个对应的输出端以低电平译出。
【实训总结】
(1)在电路图连接时,由于线路比较复杂,会连错线路,从而导致部分电路无法运行,编译无法成功,所以连接电路时,一定要细心。
(2)在使用软件的时候,有些步骤会漏掉,有时编译的文件名不符合条件,使得仿真激励脉冲波形图会有差异,有时文件再次被打开的时候,无法正常运行。
(3)通过此次的编译和对软件使用,掌握了MAX+plusⅡ软件的使用步骤,让我们对软件的使用有了更深的理解。
3线8线译码器七段译码器实验报告
实验报告数据选择器设计12传感网金涛1228403019一.实验目的1.熟悉硬件描述语言软件的使用2.熟悉译码器的工作原理和逻辑功能3.掌握译码器及七段显示译码器的设计方法二.实验原理译码器是数字系统中常用的组合逻辑电路。
译码器的逻辑功能是将每个输入的二进制代码译成对应的输出高、低电平信号或者另外一个代码。
译码是编码的反操作。
常用的译码电路有二进制译码器、二—十进制译码器和显示译码器。
三.实验内容1.设计一个3线—8线译码器。
程序代码LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY decoder3_8 ISPORT(a0,a1,a2,g1,g2a,g2b:IN STD_LOGIC;Y:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END decoder3_8;ARCHITECTURE rtl of decoder3_8 isSIGNAL indata :STD_LOGIC_VECTOR(2 DOWNTO 0);BEGININdata <=a2&a1&a0;PROCESS(indata,g1,g2a,g2b)BEGINIF(g1='1' AND g2b='0' AND g2a='0')THENCASE INDA TA ISWHEN"000"=>Y<="11111110";WHEN"001"=>Y<="11111101";WHEN"010"=>Y<="11111001";WHEN"011"=>Y<="11110111";WHEN"100"=>Y<="11101111";WHEN"101"=>Y<="11011111";WHEN"110"=>Y<="10111111";WHEN"111"=>Y<="01111111";WHEN OTHERS=> NULL;END CASE;ELSEY<="11111111";END IF;END PROCESS;END rtl;仿真波形仿真波形分析g1g2ag2b为控制输入端,a2a1a0为数据输入端,y0y1y2y3y4y5y6y7为数据输出端。
学号姓名译码器实验报告
电子科技大学实验报告学生姓名:学号:指导教师:黄敏实验地点:主楼C2-514实验时间:(1班)一、实验室名称:虚拟仪器实验室二、实验项目名称:3-8 译码器实验三、实验学时:4学时四、实验原理开发板上共四个按键:SW3~SW6,其中SW3 为总开关;SW4、SW5、SW6 作为三个译码输入。
本实验 3-8 译码器所有的接口如下。
计算机(安装Quartus II & 软件平台);2. Cyclone IV FPGA开发板一套(带Altera USB-Blaster下载器)。
八、实验步骤(1)新建工程,设置器件属性:在Quartus II 平台中,新建一个工程(注意命名规范),在“Family”中选择“Cyclone IV E”系列,“Available device”中选择具体型号“EP4CE6E22C8”,设置好器件属性。
在 EDA Tool Settings 页面中,可以设置工程各个开发环节中需要用到的第三方(Altera 公司以外)EDA 工具,我们只需要设置“Simulation”工具为“ModelSim-Altera”,Format为“Verilog HDL”即可,其他工具不涉及,因此都默认为<None>。
(详见实验指导书)(2)Verilog源码文件创建与编辑:点击菜单栏的“File→New…”,然后弹出如图所示的新建文件窗口,在这里我们可以选择各种需要的设计文件格式。
可以作为工程顶层设计文件的格式主要在Design Files 类别下,我们选择 Verilog HDL File(或者 VHDLFile)并单击 OK完成文件创建。
将新建的文件保存后通过菜单栏“Project→Add/Remove Files in Project”将刚刚创建的文件加入新建的工程中,点击“Add”加入后选择OK按钮。
(详见实验指导书)(3)Modelsim仿真验证:将工程编译,无误后,采用第三方EDA仿真工具Modelsim进行仿真。
实验三 3-8译码器的设计
实验三3-8译码器的设计
一.实验目的:
1、通过一个简单的3-8译码器的设计,让学生掌握组合逻辑电路的设计方法。
2、初步掌握VHDL语言的常用语句。
3、掌握VHDL语言的基本语句及文本输入的EDA设计方法。
二、设计要求
设计一个3—8译码器使其满足如下真值表:
1.采用原理图输入法利用门电路进行设计并实现仿真、下载。
2.利用VHDL语言输入进行设计并进行仿真。
三、预习要求:
1.熟悉3-8译码器原理
2.根据原理绘制原理图。
3.初步写出VHDL语言程序。
四、实验记录
1.原理图及源程序。
2.仿真波形。
(两种方法)
3.延时分析。
(两种方法)。
3-8译码器VHDL设计实验 实验报告
3-8译码器VHDL设计实验报告一、设计原理:先判断使能端口EN状态,当其满足高电平时,判断三个输入端口A2,A1,A0的状态来决定输出。
若使能端口为低电平则固定输出不受逻辑输出A2,A1,A0的影响。
使能有效时按照三个输入状态决定八个输出的状态。
真值表:A2 A1 A0 Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y00 0 0 0 0 0 0 0 0 0 10 0 1 0 0 0 0 0 0 1 00 1 0 0 0 0 0 0 1 0 00 1 1 0 0 0 0 1 0 0 01 0 0 0 0 0 1 0 0 0 01 0 1 0 0 1 0 0 0 0 01 1 0 0 1 0 0 0 0 0 01 1 1 1 0 0 0 0 0 0 0二、实验程序:LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY demo ISPORT(A:IN STD_LOGIC_VECTOR(2 DOWNTO 0);EN:IN STD_LOGIC;Y:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END demo;ARCHITECTURE DEC_BEHAVE OF demo ISSIGNAL SEL:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINSEL(0)<=EN;SEL(1)<=A(0);SEL(2)<=A(1);SEL(3)<=A(2);WITH SEL SELECTY<= "00000001" WHEN "0001","00000010" WHEN "0011","00000100" WHEN "0101","00001000" WHEN "0111","00010000" WHEN "1001","00100000" WHEN "1011","01000000" WHEN "1101","10000000" WHEN "1111","11111111" WHEN OTHERS;END DEC_BEHAVE;三、实验步骤(一)、设计输入1 、创建新工程(1) 打开QuartusII软件,在主界面中执行FILE—>New project Wizard(2) 在向导的第一页设置工程文件夹,工程名称及顶层实体名称。
3-8译码器的实现(综合实验)
广东海洋大学学生实验报告书(学生用表)实验名称3-8译码器的实现(综合实验)课程名称EDA 课程号学院(系) 信息学院专业电子信息工程班级1083学生姓名蒙传剑学号200811611323 实验地点钟海楼04017 实验日期2011年4月实验八、3-8译码器的实现(综合实验)一、实验目的:学会用VHDL去实现3-8译码器的实现(综合实验)。
二、实验设备:友晶公司的DE2板。
FPGA核心芯片为EP2C35F672C6。
三、实验内容:实现功能:在DE2板上面用三个开关作为地址的输入,一个开关作为选通使能端,用LEDR中的8位作为输出(低电平有效)四. 实验程序library ieee;use ieee.std_logic_1164.all;entity xie8 isport( en:in std_logic;a: in std_logic_vector(2 downto 0);y:out std_logic_vector(7 downto 0));end xie8;architecture behavioral of xie8 isbeginprocess(en,a)beginif (en='1') thencase a iswhen "000"=> y<="11111110";when "001"=> y<="11111101";when "010"=> y<="11111011";when "011"=> y<="11110110";when "100"=> y<="11101110";when "101"=> y<="11011110";when "110"=> y<="10111110";when "111"=> y<="01111110";when others =>null;end case;GDOU-B-11-112end if;end process;end behavioral;五..实验结果:1、仿真后的RTL图如下:2、仿真的波形图如下:六、心得体会在实验过程中我受易非浅:它让我深刻体会到实验前的理论知识准备,也就是要事前了解将要做的实验的有关质料,如:实验要求,实验内容,实验步骤,最重要的是要记录什么数据和怎样做数据处理,等等。
EDA实验报告三(3-8译码器的设计)
实验三:3-8译码器的设计一、实验目的1、学习Quartus II 7.2软件设计平台。
2、了解EDA的设计过程。
3、通过实例,学习和掌握Quartus II 7.2平台下的文本输入法。
4、学习和掌握3-8译码器的工作和设计原理。
5、初步掌握该实验的软件仿真过程。
二、实验仪器PC机,操作系统为Windows7/XP,本课程所用系统均为WindowsXP(下同),Quartus II 7.2设计平台。
三、实验步骤1、创建工程,在File菜单中选择New Project Wizard,弹出对话框如下图所示在这个窗口中第一行为工程保存路径,第二行为工程名,第三行为顶层文件实体名,和工程名一样。
2、新建设计文本文件,在file中选择new,出现如下对话框:选择VHDL File 点击OK。
3、文本输入,在文本中输入如下程序代码:library ieee;use ieee.std_logic_1164.all;entity variable_decoder isport(A:in STD_LOGIC;B:in STD_LOGIC;C:in STD_LOGIC;Y:out STD_LOGIC_VECTOR(7 downto 0));end variable_decoder;architecture rtl of variable_decoder isbeginprocess(A,B,C)variable COMB:std_logic_vector(2 downto 0);beginCOMB:=C&B&A;case COMB iswhen "000"=>Y<="11111110";when "001"=>Y<="11111101";when "010"=>Y<="11111011";when "011"=>Y<="11110111";when "100"=>Y<="11101111";when "101"=>Y<="11011111";when "110"=>Y<="10111111";when "111"=>Y<="01111111";when others=>Y<="XXXXXXXX";end case;end process;end rtl;然后保存到工程中,结果如下图所示:4、编译,如果有多个文件要把这个文件设为当前顶层实体,这样软件编译时就只编译这个文件。
3-8译码器实验报告
姓名: 桑贤超班级: 文自112-2班学号:201190519234 试验: 3-8译码器实验报告日期:2012.11.01 指导老师: 徐洪霞
一、实验报告的名称: 3-8译码器
二、本次实验的目的:
1.掌握译码器的测试方法。
2.掌握用译码器构成组合电路的方法。
3.了解中规模集成译码器的管脚分布,掌握其逻辑功能
三、设计过程:
1.工程编译源:功能编译和实际编译。
2.功能仿真:将功能编译后的结果进行仿真。
3.后仿真过程:将实际编译及我国仿真。
4.引脚锁定:将个信号按要求分配到相应引脚.
5.物理实现:将结果下载到所悬着的器件中
四、画出实验原理图,标明引脚连线,画出防真波形图,注明引脚.
五、实验总结,主要包括实验中所犯错误,怎样改正等
1.在文件名必须与VHDL文件中的设计实体名保持一致。
2.在设置引脚时,一定要看电路板,以及电路图,找对各个输入输出接口对应的芯片引脚。
实验三 3-8译码器的设计
实验三3-8译码器的设计
一.实验目的:
1、通过一个简单的3-8译码器的设计,让学生掌握组合逻辑电路的设计方法。
2、初步掌握VHDL语言的常用语句。
3、掌握VHDL语言的基本语句及文本输入的EDA设计方法。
二、设计要求
设计一个3—8译码器使其满足如下真值表:
1.采用原理图输入法利用门电路进行设计并实现仿真、下载。
2.利用VHDL语言输入进行设计并进行仿真。
三、预习要求:
1.熟悉3-8译码器原理
2.根据原理绘制原理图。
3.初步写出VHDL语言程序。
四、实验记录
1.原理图及源程序。
2.仿真波形。
(两种方法)
3.延时分析。
(两种方法)。
数字逻辑实验报告
《数字逻辑实验报告》学号:139074131姓名:吴桂春班级:计134班指导老师:申元霞日期:2018.6.10实验一名称: 3-8译码设计一、实验任务设计一个3-8译码器。
二、实验原理1、列出真值表、写出逻辑函数三、实验原理图:三八译码器由三个输入端编码,输出有八个输出端。
用与门以及非门通过“导线”连接而成。
四、实验步骤:1)打开软件max+plus2,建立新目标文件开始画图。
并保存原图,设置工程指向。
2)选择芯片类型本实验选择EPF10K10LC84-3芯片3)编译配置4)时序仿真:由仿真结果可以看出,本实验仿真成功。
五、实验结果六、实验分析1、结合本次实验,简述原理图输入法设计组合电路的步骤。
设计输入原理图→电路的编译与适配→电路仿真与时序分析→管脚的重新分配与定位→器件的下载编程与硬件实现2、时序仿真波形中,输出波形与输入波形是否同步变化?如何解释输出波形中存在的毛刺?不完全同步变化,存在延迟。
3、连线时,线条不能连接到器件内部,否则会出现编译错误。
同时,添加激励脉冲时a,b,c分别为2倍的关系。
加错激励信号结果也将不正确。
b5E2RGbCAP实验二名称:全加全减器设计一、实验任务设计并实现一个一位全加全减器。
二、实验原理图1.列出真值表、写出逻辑函数。
a,b,c为三个输入端,分别输入0或者1,m为控制端当m=1是全减器,m=0时是全加器,输出端s表示结果,y代表进位或借位。
p1EanqFDPw三、实验步骤:1)打开软件max+plus2,建立新目标文件开始画图。
并保存原图,设置工程指向。
2)选择芯片类型本实验选择EPF10K10LC84-3芯片3)编译配置4)时序仿真:由仿真结果可以看出,全加全减器仿真成功。
实验三名称:七段显示译码器一、实验任务设计并实现一个七段显示译码器。
二、实验原理图1. 列出真值表、写出逻辑函数8421BCD输入代码数字A3A2A1A0a b c d e f g 000000000010 000110011111 001000100102 001100001103 010********* 010*********011011000006011100011117 100000000008 1001000010092、数字显示是由0—9共有十个数字所以有四个输入端,输出端分别编码为a—g,每一个字母代表一个笔画。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子科技大学
实
验
报
告
学生姓名:
学号:
指导教师:黄敏
实验地点:主楼C2-514
实验时间:(1班)
一、实验室名称:虚拟仪器实验室
二、实验项目名称:3-8 译码器实验
三、实验学时:4学时
四、实验原理
开发板上共四个按键:SW3~SW6,其中SW3 为总开关;SW4、SW5、SW6 作为三个译码输入。
本实验3-8 译码器所有的接口如下。
input ext_clk_25m, //外部输入25MHz 时钟信号
input ext_rst_n, //外部输入复位信号,低电平有效
input[3:0] switch, //4个拨码开关接口,ON -- 低电平;OFF -- 高电平。
SW3 为总开关;SW4、SW5、SW6 的三个译码输入
output reg[7:0] led //8 个LED 指示灯接口
注:X 表示ON 或OFF,即任意状态。
五、实验目的
熟悉利用HDL代码输入方式进行电路的设计和仿真的流程,掌握Verilog语言的基本语法。
并通过一个3-8译码器的设计把握利用EDA软件(Quartus II 13.1)进行HDL代码输入方式的电子线路设计与仿真的详细流程。
六、实验内容
利用HDL代码输入方式在Quartus II 13.1平台上实现一个3-8译码器设计,并进行仿真,然后生成配置文件下载到开发板上进行验证。
七、实验器材(设备、元器件)
1. 计算机(安装Quartus II 13.1& ModelSim13.1软件平台);
2. Cyclone IV FPGA开发板一套(带Altera USB-Blaster下载器)。
八、实验步骤
(1)新建工程,设置器件属性:在Quartus II 13.1平台中,新建一个工程(注意命名规范),在“Family”中选择“Cyclone IV E”系列,“Available
device”中选择具体型号“EP4CE6E22C8”,设置好器件属性。
在EDA
Tool Settings 页面中,可以设置工程各个开发环节中需要用到的第三方
(Altera 公司以外)EDA 工具,我们只需要设置“Simulation”工具为
“ModelSim-Altera”,Format 为“Verilog HDL”即可,其他工具不涉及,
因此都默认为<None>。
(详见实验指导书)
(2)Verilog源码文件创建与编辑:点击菜单栏的“File→New…”,然后弹出如图所示的新建文件窗口,在这里我们可以选择各种需要的设计文
件格式。
可以作为工程顶层设计文件的格式主要在Design Files 类别下,
我们选择Verilog HDL File(或者VHDL File)并单击OK完成文件创
建。
将新建的文件保存后通过菜单栏“Project→Add/Remove Files in
Project”将刚刚创建的文件加入新建的工程中,点击“Add”加入后选
择OK按钮。
(详见实验指导书)
(3)Modelsim仿真验证:将工程编译,无误后,采用第三方EDA仿真工具Modelsim进行仿真。
1)设置路径:点击Tools →Options…”,进
入选项卡“General EDA Tool Options”,设置“Modelsim-Altera”后面
的路径,即我们安装Modelsim 时的路径;2)完成测试脚本创建与编
辑;3)测试脚本关联设置;4)调用Modelsim进行功能仿真和时序仿
真。
(详见实验指导书)
(4)管脚分配:根据文档“SF-CY4 FPGA学习板原理图Ver2.0”对3-8译码器的进行引脚分配。
(详见实验指导书)
(5)综合、实现与配置文件产生综合。
(详见实验指导书)
(6)FPGA在线下载配置:1)连接开发板并给开发板供电;2)开启Programmer 界面;3)识别USB-Blaster;4)执行在线下载操作。
(详
见实验指导书)
(7)拨动开发板对应按钮,观察输出是否符合预期。
(8)给开发板断电,清理器件,实验结束。
九、实验数据及结果分析
9.1 用Verilog HDL语言编写3-8译码器源码如下:
module txt1(
input ext_clk_25m,
input ext_rst_n,
input [3:0] switch,
output reg[7:0] led
);
always@(posedge ext_clk_25m or negedge ext_rst_n)
if(!ext_rst_n)
led<=8'hff;
else if(switch[0])
led<=8'hff;
else begin
case(switch[3:1])
3'b111:led<=8'b1111_1110;
3'b110:led<=8'b1111_1101;
3'b101:led<=8'b1111_1011;
3'b100:led<=8'b1111_0111;
3'b011:led<=8'b1110_1111;
3'b010:led<=8'b1101_1111;
3'b001:led<=8'b1011_1111;
3'b000:led<=8'b0111_1111;
default:;
endcase
end
endmodule
9.2 TestBench源码如下:
parameter PERIOD=40;
always begin
#(PERIOD/2) ext_clk_25m=0;
#(PERIOD/2) ext_clk_25m=1;
end
initial begin
ext_rst_n=0;
switch=4'b0000;
#10000;
ext_rst_n=1;
end
always #100 switch[0]=~switch[1];
always #40 switch[3:1]=switch[3:1]+1;
9.3 提供仿真波形并对波形进行文字说明:
9.3.1 功能仿真总体波形图1(波形上同时体现switch[0] = 1和switch[0]
= 0两种情况):
9.3.2 功能仿真波形图2(switch[0] = 1)
当switch[0] = 1时,无论输入switch[3:1]如何变化,输出led始终保持不变,即所有的灯不亮。
9.3.3 功能仿真波形图3(switch[0] = 0)
当switch[0] = 0时,输出状态随着switch[3:1]的变化而变化,需要覆盖到所有led都曾点亮的情况。
9.3.4 时序仿真总体波形图(波形上需要体现延时情况)
9.4 根据原理图完成管脚分配(提供管脚分配截图)
输入端口:时钟复位/按键SW3~ SW6:
输出端口:
图 1 管脚分配对应关系图
根据上面原理图对应关系,可以得到对应得到输入/输出端口对应的管脚,双击每个信号对应的Location部分,输入对应的管脚即可完成分配。
分配好的如下图所示:
图 2 管脚分配图
9.5 FPGA在线下载配置(在开发板上观察实验结果)
十、实验结论
通过本次实验设计并仿真了3-8译码器,且在板子上成功进行了验证!
十一、实验中遇到的问题及相应的解决办法
(1)程序BUG较多
答:写程序时应多注意细节
报告评分:
指导教师签字:。
