精馏塔--过程危险及可操作性分析作业

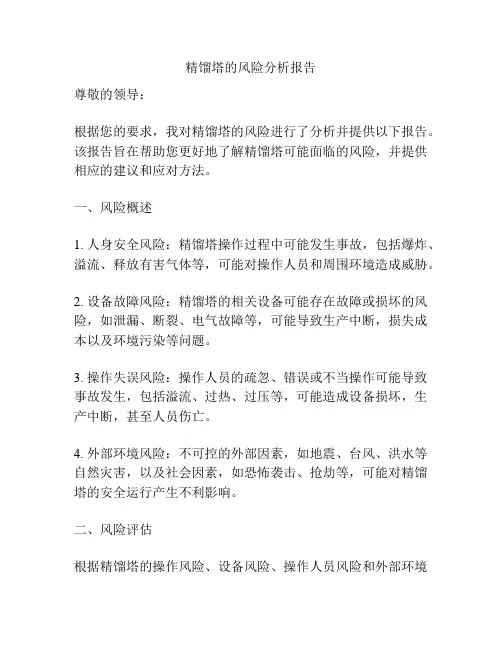

精馏塔的风险分析报告
精馏塔的风险分析报告尊敬的领导：根据您的要求，我对精馏塔的风险进行了分析并提供以下报告。
该报告旨在帮助您更好地了解精馏塔可能面临的风险，并提供相应的建议和应对方法。
一、风险概述1. 人身安全风险：精馏塔操作过程中可能发生事故，包括爆炸、溢流、释放有害气体等，可能对操作人员和周围环境造成威胁。
2. 设备故障风险：精馏塔的相关设备可能存在故障或损坏的风险，如泄漏、断裂、电气故障等，可能导致生产中断，损失成本以及环境污染等问题。
3. 操作失误风险：操作人员的疏忽、错误或不当操作可能导致事故发生，包括溢流、过热、过压等，可能造成设备损坏，生产中断，甚至人员伤亡。
4. 外部环境风险：不可控的外部因素，如地震、台风、洪水等自然灾害，以及社会因素，如恐怖袭击、抢劫等，可能对精馏塔的安全运行产生不利影响。
二、风险评估根据精馏塔的操作风险、设备风险、操作人员风险和外部环境风险，我将对每个风险进行定量评估，并评估其对精馏塔正常运行的潜在影响。
根据评估结果，我发现精馏塔的最高风险是人身安全风险，其次为设备故障风险、操作失误风险和外部环境风险。
这些风险对于精馏塔的正常运行和安全生产都具有重大威胁。
三、风险应对措施基于对风险的评估，我建议以下应对措施来降低精馏塔的风险：1. 人身安全风险：加强操作人员安全培训，确保操作人员具备应对事故的能力和技能；定期进行安全演习，以应对突发事件；完善应急预案，确保事故发生时能够快速、有效地应对。
2. 设备故障风险：定期进行设备检修和维护，确保设备处于良好状态；建立设备故障预警机制，并及时采取相应措施；加强设备保护，防止误操作或不当使用导致设备损坏。
3. 操作失误风险：加强操作人员培训，提高其操作技能和安全意识；建立操作规范和程序，并进行持续的监督和纪律教育；引入自动化控制系统，减少人为操作错误的可能性。
4. 外部环境风险：加强安全管理，严格执行安全标准和规定；建立应对自然灾害和社会因素的应急预案；定期进行安全演习和紧急演练，提高应对突发事件的能力。
蒸馏及精馏过程安全分析
4
5
10.8.2.危险分析及安全运行 塔板上气、液两相接触状态是决定塔板上流体力
学及传热和传质规律的重要因素。研究表明，当 液体流量一定，气体速度从小到大变化时，可以 观察到以下 ４种接触状态，
6
蒸馏就是利用混合物中各组分挥发能力的差异,将 各组分分开的单元操作过程。
凡是根据蒸馏原理进行组分分离的操作都属蒸馏 操作。
常见方式：
闪蒸（平衡蒸馏） 简单蒸馏 精馏 特殊精馏
7
蒸馏分类：
间歇式 连续
常压：沸点100度左右 减压:难挥发，沸点150度以上 高压：沸点低于30度
3
10.8.1 板式塔 塔体为一圆筒体，塔体内装有多层塔
板。 液相在重力作用下自上而下最后由塔
底排出，气相在压差推动下经塔板上 的开孔由下而上穿过塔板上液层最后 由 塔 顶 排 出。呈错流流动的气液两 相 在 塔 板 上 进 行 传质。 塔板的功能是使气液两相充分接触， 为传质提供足够大而且不断更新的相 际接触表面，减少传质阻力。
4
蒸馏分离举例：
醪液中提炼酒 石油炼制 空气液化制氧气
5
❖ 气相：
蒸馏原理：
❖挥发能 ❖加
力
热
❖ 易挥发浓度 高
❖度
对大多数混液，各组分的沸点相差越低大，其挥发能力相
关越大，则用蒸馏方法分享越容易；
对于恒沸液，组分沸点的差别不能说明溶液中组分挥发 能力的大小。此类溶液有能用普通蒸馏方法分离。
2
10.8.精馏设备安全技术
精馏装置包括精馏塔、再沸器和冷凝器等设备， 主要设备是精馏塔，其基本功能是为气液提供充 分接触的机会，使传热和传质过程迅速而有效地 进行并且使接触后的气、液邻里分开，互不夹带 。
丁醇精馏过程中的安全与环境风险评价
后经过脱重分离塔以及正异分离塔，得到精度极高的异丁醇和正丁醇。
以上就是丁醇精馏单元的全部生产流程。
2 丁醇精馏生产主要危险物分析因为丁醇的化学特性，使其在精馏生产过程中伴随产生的其他化学物质都具备较高的危险性。
为避免精馏生产过程中引发安全事故，应对该生产流程进行风险评估与安全预防工作，针对不同的化学物质需要进行不同安全措施。
2.1 丙烷在丁醇精馏过程中，丙烷是主要的合成原料。
丙烷具有易燃易爆以及毒性等特性。
在丁醇精馏过程中，主要存在于羟基合成装置。
火灾危险等级为甲级，爆炸极限在2.0%～9.5%之间。
2.2 丙烯丙烯的火灾危险等级为丙级。
丙烯在温度较高或强氧化剂环境下，以及遇到明火都可能引发爆炸。
在丁醇精馏环节中，丙烯主要存在于原料罐以及羟基合成反应器中丙烯同样具有低毒性。
2.3 异丁醇异丁醇在丁醇精馏过程中主要分布在脱重组分精馏塔和异丁醇储罐中，火灾等级丙级，爆炸极限为1.7%，异丁醇较大刺激性，低毒性以及易燃易爆的化学特性。
2.4 丁醛丁醛在丁醇精馏生产过程中，主要存在于丁醛储罐中以及丁醇加氢反应器中。
该物质的火灾等级为甲级。
具有刺激性强以及低毒性，强还原性以及易燃易爆的化学特性，其爆炸极限为1.9%～12.5%。
2.5 丁酸丁酯丁酸丁酯在丁醇精馏生产过程中存在于丁醛加氢反应器中，具备较强刺激性以及微毒性和易燃易爆的化学特性，火灾等级为丙级。
0 引言丁醇精馏是去除丁醇中杂质的一种常用生产技术，通常要使用精馏塔进行精馏作业，在生产中由于丁醇精馏环境因素的影响，会存在一些风险因素。
因此，必须就这些风险因素进行全面分析，才能够制定完善的丁醇精馏安全管控方案。
1 丁醇精馏生产工艺分析丁醇是常见有机化合物中醇类的一种，其化工生产方法较为多样，如：丙烯羟基合成方法、巴豆醛加氢方法、丁醛加氢方法等。
而具体采用哪种方法，需依据生产中的具体情况进行选择。
但在上述方法中，丙烯低压羟基合成方法是当前化工行业最常见的生产丁醇的方法。
精馏实验实验报告3篇
精馏实验实验报告3篇精馏实验实验报告1一、实验目的1.学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响；2.学会精馏塔性能参数的测量方法，并掌握其影响因素；3.测定精馏过程的动态特性，提高学生对精馏过程的认识。
二、实验原理1.理论塔板数的图解求解法对于二元物系，如已知其汽液平衡数据，则根据精馏塔的操作回流比、塔顶馏出液组成及塔底釜液组成计算得到操作线，从而使用图解求解法，绘图得到精馏操作的理论塔板数。
精馏段操作线方程：提馏段操作线方程：用图解法求算理论塔板的理论依据为：（1）根据理论塔板定义，离开任一塔板上气液两相的浓度x n 和y n必在平衡线上；（2）根据组分物料衡算，位于任两塔板间两相浓度x n和y n+1必落在相应塔段的操作线上。
本实验采用全回流的操作方式，即。
此时，精馏段操作线和提馏段操作线简化为：2.总板效率精馏操作的总板效率的计算公式为：式中，N T为理论塔板数，N P为实际塔板数。
3.折光率与液相组成本实验通过测量塔顶馏出液与塔底釜液的折光率，计算得到馏出液与釜液的组成。
对30%下质量分率与阿贝折光仪读数之间关系可按下列回归式计算：式中，w为质量分率，n30为30oC下的折光指数。
测量温度下的折光指数与30oC下的折光指数之间关系可由下式计算：式中，n t为测量温度下的折光指数，t为测量温度。
测量温度可从阿贝折光仪上读出。
馏出液与釜液的质量分数与摩尔分数之间的关系可由下式表示：三、实验步骤1.实验前检查实验装置上的各个旋塞、阀门均应处于关闭状态；电流电压表及电位器位置均为零；2.打开塔顶冷凝器的冷却水，冷却水的水量约为8升/分钟；3.接上电源闸，按下装置上总电源开关，调节回流比控制器至全回流状态；4.调节电位器使加热电压为70V，开始计时并测量塔顶温度。
刚开始时每隔5分钟记录一精馏实验实验报告2采用乙醇—水溶液的精馏实验研究学校：漳州师范学院系别：化学与环境科学系班级：姓名：学号：采用乙醇—水溶液的精馏实验研究摘要：__介绍了精馏实验的基本原理以及填料精馏塔的基本结构，研究了精馏塔在全回流条件下，塔顶温度等参数随时间的变化情况，测定了全回流和部分回流条件下的理论板数，分析了不同回流比对操作条件和分离能力的影响。

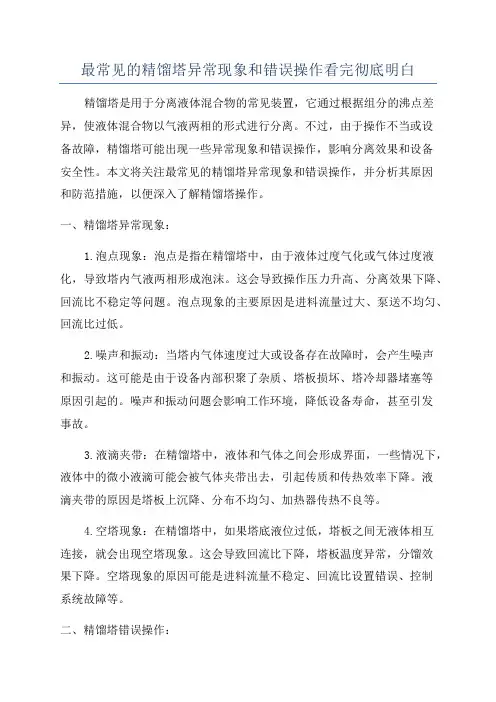

最常见的精馏塔异常现象和错误操作看完彻底明白
最常见的精馏塔异常现象和错误操作看完彻底明白精馏塔是用于分离液体混合物的常见装置，它通过根据组分的沸点差异，使液体混合物以气液两相的形式进行分离。
不过，由于操作不当或设备故障，精馏塔可能出现一些异常现象和错误操作，影响分离效果和设备安全性。
本文将关注最常见的精馏塔异常现象和错误操作，并分析其原因和防范措施，以便深入了解精馏塔操作。
一、精馏塔异常现象：1.泡点现象：泡点是指在精馏塔中，由于液体过度气化或气体过度液化，导致塔内气液两相形成泡沫。
这会导致操作压力升高、分离效果下降、回流比不稳定等问题。
泡点现象的主要原因是进料流量过大、泵送不均匀、回流比过低。
2.噪声和振动：当塔内气体速度过大或设备存在故障时，会产生噪声和振动。
这可能是由于设备内部积聚了杂质、塔板损坏、塔冷却器堵塞等原因引起的。
噪声和振动问题会影响工作环境，降低设备寿命，甚至引发事故。
3.液滴夹带：在精馏塔中，液体和气体之间会形成界面，一些情况下，液体中的微小液滴可能会被气体夹带出去，引起传质和传热效率下降。
液滴夹带的原因是塔板上沉降、分布不均匀、加热器传热不良等。
4.空塔现象：在精馏塔中，如果塔底液位过低，塔板之间无液体相互连接，就会出现空塔现象。
这会导致回流比下降，塔板温度异常，分馏效果下降。
空塔现象的原因可能是进料流量不稳定、回流比设置错误、控制系统故障等。
二、精馏塔错误操作：1.进料流量过大：过大的进料流量会导致塔内液位骤升，引起塔顶气相流速过快、回流比不稳定等问题。
正确的做法是根据实际情况调整进料流量，保持合理的液位和回流比。
2.控制器调节不当：精馏塔通常采用控制系统进行测量和调节操作，如果控制器的参数设定不当或操作误差过大，都会导致设备运行异常。
正确的做法是合理设置控制器参数，经常监测控制器的工作情况，并根据实际需要进行调整。
3.过度冷却：精馏塔的冷却器主要用于冷凝液体并将其返回塔中，如果冷却器冷却效果过好，将导致回流比增加，从而影响分离效果。

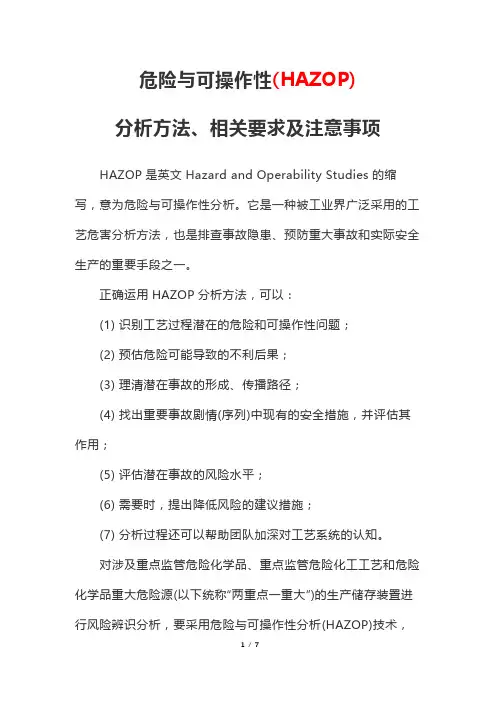

危险与可操作性(HAZOP)分析方法、相关要求及注意事项
危险与可操作性(HAZOP)分析方法、相关要求及注意事项HAZOP是英文Hazard and Operability Studies的缩写，意为危险与可操作性分析。
它是一种被工业界广泛采用的工艺危害分析方法，也是排查事故隐患、预防重大事故和实际安全生产的重要手段之一。
正确运用HAZOP分析方法，可以：(1) 识别工艺过程潜在的危险和可操作性问题；(2) 预估危险可能导致的不利后果；(3) 理清潜在事故的形成、传播路径；(4) 找出重要事故剧情(序列)中现有的安全措施，并评估其作用；(5) 评估潜在事故的风险水平；(6) 需要时，提出降低风险的建议措施；(7) 分析过程还可以帮助团队加深对工艺系统的认知。
对涉及重点监管危险化学品、重点监管危险化工工艺和危险化学品重大危险源(以下统称“两重点一重大”)的生产储存装置进行风险辨识分析，要采用危险与可操作性分析(HAZOP)技术，一般每3年进行一次。
HAZOP分析是否能按质按量并按时完成，分析过程是否顺利进行，很大部分取决于HAZOP分析的能力和经验。
HAZOP分析必须有相关的专业知识、HAZOP分析知识、HAZOP分析经验及组织能力。
HAZOP专业能力要求HAZOP需要有扎实的化工相关的专业知识背景。
比如化工原理、物理化学、有机化工、化工机械、工艺设计、化工仪表自动化控制等。
HAZOP如果相关的专业知识不扎实，可能导致分析问题不深入，对事故发生的路径不清楚，同时也很难把握建议的有效性和可行性。
例如，对于精馏塔的分析，需对精馏塔的结构、原理及运行过程中存在的异常现象的理论分析较为清楚，清楚什么是闪点、液泛、漏液、回流比、蒸气压、馏分、安全阀的尺寸计算所依据的事故情形等等。
HAZOP应清楚控制回路类型(反馈控制、比例控制、串级控制、分程控制、压倒控制)、联锁逻辑图。
专业基础扎实便于HAZOP能够在短时间内读懂P&ID图中所表现出来的信息，尤其是相关的保护层信息。
精馏实验分析报告
化工原理实验报告一、实验目的1. 熟悉精馏的工艺流程，掌握精馏实验的操作方法；2. 了解板式塔的结构，观察塔板上气-液接触状况；3. 测定全回流时的全塔效率及单板效率。
4. 测定全塔的浓度分布。
二、摘要在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶主板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。
对于双组分混合液的蒸馏，若已知汽液平衡数据，测得塔顶流出液组成D X 、釜残液组成W X ，液料组成F X 及回流比R 和进料状态，就可用图解法在y x 图上，或用其他方法求出理论塔板数T N 。
塔的全塔效率T E 为理论塔板数与实际塔板数N 之比。
精馏塔的单板效率M E 可以根据液相通过测定塔板的浓度变化进行计算。
本实验在板式精馏塔全回流的情况下，通过测定乙醇丙醇体系混合液在精馏塔中的传质的一些参数，计算精馏塔的总板效率和某几块板的单板效率（液相单板效率），分析该塔的传质性能和操作情况。
三、实验原理在板式精馏塔中，混合液的蒸汽逐板上升，回流液逐板下降，气液两相在塔板上接触，实现传质、传热过程而达到分离的目的。
如果在每层塔板上，上升的蒸汽与下降的液体处于平衡状态，则该塔板称之为理论塔板。
然而在实际操做过程中由于接触时间有限，气液两相不可能达到平衡，即实际塔板的分离效果达不到一块理论塔板的作用。
因此，完成一定的分离任务，精馏塔所需的实际塔板数总是比理论塔板数多。
回流是精馏操作得以实现的基础。
塔顶的回流量与采出量之比，称为回流比。
回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。
回流比存在两种极限情况：最小回流比和全回流。
本实验处于全回流情况下，既无任何产品采出，又无原料加入，此时所需理论板最少，又易于达到稳定，可以很好的分析精馏塔的性能。
影响塔板效率的因素很多，大致可归结为：流体的物理性质（如粘度、密度、相对挥发度和表面张力等）、塔板结构以及塔的操作条件等。
精馏塔操作规程范文
精馏塔操作规程范文精馏塔是一种常用的物质分离设备，它通过利用不同物质的沸点差异，将混合物中的组分分离开来。
为了保证精馏过程的安全和高效进行，需要遵循一些操作规程。
以下是精馏塔操作规程的详细介绍。
1.安全操作-操作人员应该熟悉精馏系统的设备结构、操作原理和安全规程，并定期接受相关培训。
-在操作过程中，应严格按照操作规程进行，不得擅自进行任何修改和调整。
-操作人员应佩戴符合规定的个人防护装备，包括安全帽、护目镜、防护服等，确保人身安全。
-在操作过程中，要注意防止火源和静电产生，保持操作环境的安全性。
2.原料投料-投料前要检查投料管道是否正常，确保无堵塞和泄漏等现象。
-在投料之前，应确保塔内压力正常，避免造成不安全工况。
-投料时应按照工艺要求进行精确计量，避免投料量超过设备负荷和安全极限。
3.温度控制-精馏塔内应设置温度传感器，监测塔内温度变化。
-操作人员要根据设备工艺流程设置温度控制参数，确保塔内温度稳定在允许范围内。
-若发现温度快速升高或异常波动，应立即停止操作，检查原因并采取相应措施。
4.塔底液位控制-精馏塔底部应设置液位计，监测塔底液位高低。
-操作人员要根据设备工艺流程设置液位控制参数，确保塔底液位在规定范围内。
-如发现液位异常，应及时检查塔底排液管道是否堵塞，并调整液位控制参数。
5.气体排放-精馏塔操作过程中产生的气体应安全排放，不得直接释放到室内或空气中。
-对有毒气体的排放应经过适当的处理，保证对操作人员和环境的安全性。
6.装置维护-锅炉定期进行安全检查，确保各部件正常运行。
-定期检查冷却水系统是否正常运行，及时清洗和更换冷却水。
-定期对设备进行清洗和维护，确保设备的正常运行和工作效果。
-负责设备的操作和维护的人员要定期进行技能培训和知识更新，以提高操作和维护水平。
7.废弃物处理-产生的废弃物和污水应按照规定进行分类、包装和处理。
-废弃物的储存和处置应符合相关环保法规和安全操作要求。
总结：精馏塔操作规程主要包括安全操作、原料投料、温度控制、塔底液位控制、气体排放、装置维护以及废弃物处理等方面。
精馏塔安全操作规程
精馏塔安全操作规程精馏塔安全操作规程精馏塔是一种广泛应用于化工、制药、石油等生产领域的设备，主要用于分离混合物中不同组分的方法。
然而，精馏塔的操作需要非常谨慎和专业技能，因为不当的操作可能会导致严重事故和伤害。
因此，制定一套完整的精馏塔安全操作规程非常必要。
本文将介绍这些安全规程和操作指南，以确保精馏塔的使用安全和效率。
一、安全责任在使用精馏塔前，必须明确安全责任。
所有人员都应当遵守安全操作规程并执行其相应职责。
如果发现任何不符合规定的情况，应及时报告相关人员，并采取相应措施以确保安全。
二、正确的操作流程1. 执行安全检查在使用精馏塔之前，必须对设备进行严格的安全检查，包括所有管道、阀门、仪表以及相关装置。
同时，还要对仪表进行校准，并确认是否正常工作。
2. 操作安全控制系统在操作精馏塔时，必须如实记录仪表上的数据，并遵守安全控制系统的操作规程。
如果存在任何问题，请及时报告相关人员，并采取相应措施以确保设备安全运行。
3. 严格控制温度在精馏过程中，应严格控制温度。
如果温度超过了设计限制，应及时进行恰当的调整，并记录全部操作步骤。
此外，在操作精馏塔时应确保天气和气温状况稳定。
4. 安全装置对于精馏塔，必须采用适当的安全装置，包括防爆和安全盖。
此外，还必须进行连续操作，并确保在紧急情况下立刻启动自动安全装置。
5. 注意气体泄漏的风险在使用精馏塔时，应注意气体泄漏的危险。
必须严格按照设备上的指示操作，避免因气体泄漏导致事故。
如果在操作中发现任何泄漏情况，请及时停机维修。
6. 地面和排放在精馏过程中，将产生大量的废气和废水。
必须对这些废弃物进行妥善管理和处理，并杜绝对周围环境造成污染的可能性。
同时，还必须遵守环保相关法规，定期进行排放和清洗工作。
三、操作人员要求1. 具备操作技能在操作精馏塔时，必须有经过培训和专业认证的人员进行操作，他们应当具备相应的技能和知识，能够熟练地掌握设备的操作流程。
2. 未经许可禁止操作在操作精馏塔时，必须遵照设备上的操作流程进行，未经许可不得擅自进行任何操作，更不能私自调整任何参数。
精馏塔的操作和全塔效率的测定实验
0.1532
39914
0.9339
0.8468
塔釜
39427
1.0000
1.0000
0
0.0000
0.0000
以塔顶为例,具体的计算步骤如下:
乙醇的质量百分数
水的质量百分数
乙醇的摩尔分数
水的摩尔分数
利用理论塔板绘制软件，得到理论塔板数为11（含塔釜），所以全塔效率为
（2）在部分回流连续精馏操作时，根据进料组成 和分离要求（ ≥93%， ≤3%）。初步估计操作回流比R的大小，根据进料流量（2～4L/h）估算D和W。
同理，D=0.2887，塔顶采出率D/F=0.0656
2.5在进料量5.0L/h，回流量 ,采出量 下，回流比 =5.5，同样计算方法的如下表格
回流比5.5
水
乙醇
峰面积
质量百分数
摩尔分数
峰面积
质量百分数
摩尔分数
塔顶
4849
0.0781
0.1780
43621
0.9219
0.8220
塔釜
60228
1.0000
2.1 在进料量4L/h，回流量 ,采出量 下，回流比 =1.9，同样计算方法的如下表格
回流比1.9
水
乙醇
峰面积
质量百分数
摩尔分数
峰面积
质量百分数
摩尔分数
塔顶
2692
0.0653
0.1515
29374
0.9347
0.8485
塔釜
31851
1.0000
1.0000
0.0000
0.0000
利用理论塔板绘制软件，得到理论塔板数为11（含塔釜），所以全塔效率为
精馏塔的安全运行分析
精馏塔的安全运行分析精馏塔是一种重要的化工设备，广泛应用于石油、化工等行业的石油、化工等行业中。
主要用于分离和纯化不同组分的混合物。
由于精馏塔操作条件复杂，涉及高温、高压、易燃和易爆等危险因素，安全运行对企业生产和人员生命财产安全具有重要意义。
因此，对精馏塔的安全运行进行分析和评估非常必要。
首先，要重视精馏塔的设计阶段。
设计应符合相关的化工安全规范和标准，并考虑操作的可行性。
设计时应考虑到设备的安全性能，避免任何可能导致事故发生的缺陷和隐患。
其次，要关注操作人员的培训和操纵技能。
操作人员应受到相关培训，了解精馏塔的工作原理、操作规程和应急预案等。
以便掌握正确的操作方法，正确应对突发情况。
另外，还需进行安全管理措施。
应建立健全的安全管理制度，包括排查隐患、事故回顾、应急预案等，并加强对操作人员的安全教育和培训。
还要定期对设备进行维护保养，检修设备存在的安全隐患，确保设备的可靠性和稳定性。
同时，在运行过程中，重视监测检测工作。
通过对精馏塔的运行参数进行实时监测，及时发现和处理异常情况，避免事故发生。
应建立完善的检查机制，定期检查设备的性能，及时发现并消除安全隐患。
近年来，随着技术的进步和经验的积累，精馏塔的安全性能得到了不断改进。
例如，在设计方面，采用了先进的CAD技术和材料工程技术，提高了设备的稳定性；在控制系统方面，引入了自动控制技术，减少了人为操作的风险；在安全装置方面，设备配备了可靠的安全阀、报警系统等，保障了操作人员和设备的安全。
总之，精馏塔的安全运行是化工企业安全生产的关键问题之一、通过对设备的设计、操作人员的培训和安全管理措施的实施，可以有效降低事故的风险，保障生产的连续和人员的安全。
企业在进行精馏塔的安全运行分析时，应充分考虑设备的特点、操作环境和安全要求等因素，制定相应的安全措施，并要注重持续监测和管理，确保设备长期稳定、安全运行。
精馏塔的安全运行分析——精馏塔的压力控制
精馏塔的安全运行分析——精馏塔的压力控制1. 什么是精馏塔？精馏塔是一种用于对不同组分进行物理或化学分离的化工设备。
其基本原理是通过加热液体混合物，使其沸腾并分裂为各自的组分，然后通过不同程度的冷却使其再次凝聚，从而实现分离的目的。
2. 精馏塔的安全运行问题精馏塔在工业生产中具有广泛的应用，但其在实际运行中也存在一定的安全风险。
其中最为常见的风险就是压力失控，特别是在精馏塔内部出现“液力冲击”现象时，极易造成设备破坏、安全事故等严重后果。
3. 精馏塔的压力控制措施为了防止精馏塔内部压力失控，必须采取一系列有效的压力控制措施。
具体而言，可以从以下几个方面入手：3.1 建立完善的安全监测系统在精馏塔运行期间，要对其所处环境及周围的各种基本情况进行全面、细致的监测。
特别是在液体混合物沸腾后，要及时对精馏塔内部的压力、温度、气体购等因素进行监测，以便发现异常现象并及时采取应对措施。
3.2 加强运行管理在精馏塔运行期间，必须要进行严格的运行管理。
特别是要定期进行设备检修、清洗等工作，确保设备的正常运行。
同时，对操作人员的素质、技术水平等方面也要进行加强，确保其能够熟练掌握操作技巧，有效应对各种紧急情况。
3.3 建立有效的应急预案在发生突发情况时，要能够快速、准确地采取应对措施。
因此，应建立完善的应急预案，明确各级责任及应对流程，确保在紧急情况下能够迅速应对。
3.4 采取先进的自控技术为了更好地控制精馏塔内部的压力等参数，可以采用一些先进的自控技术。
例如，在设备内部安装压力控制阀、温度控制器等自控设备，实现对设备实时监测并进行准确控制。
另外，还可以通过采用模拟控制和计算机控制等方式，更好地掌控设备运行的各项参数。
4. 结论通过以上分析可以看出，精馏塔的安全运行措施不容忽视。
在今后的工业生产中，应加强对精馏塔的安全监测、运行管理等方面的重视，并进一步探索和推广先进的自控技术，确保设备能够安全运行，同时也为现代化工生产的高质量发展注入新的动力。
实验六 精馏塔实验
实验六 精馏塔实验一、实验目的及任务1、熟悉精馏塔结构和精馏流程，掌握精馏过程的操作及调节方法；2、掌握精馏塔全回流及部分回流时的总板效率的测定方法。
3、观察观察精馏塔内气、液两相的接触状态4、观察板式塔的液泛和漏液等现象，并分析这些操作状态对塔性能的影响。
二、实验原理精馏是利用混合物中各纽分挥发度的不同将混合物进行分离。
在板式精馏塔中,混合溶液在塔釜内被加热汽化,蒸汽通过各层塔板上升，当有冷凝液回流时,汽液两相在塔板上鼓泡接触进行传质传热,汽相部分冷凝，液相部分汽化,由于组成间挥发度不同,气液两相每接触一次得到一次分离,轻组分和重组分分别在逐板上升和下降过程中被逐渐提浓。
1、精馏全塔效率测定精馏过程中若离开某一块塔板的汽相和液相组成达到平衡,则该板称为一块理论板。
然而在实际操作的塔板上，由于汽液两相接触的时间有限，汽液两相达不到平衡状态,即一块实际操作的塔板分离效果常常达不到平衡状态, 一块理论塔板的作用。
因此，要想达到一定分离要求，实际操作的塔板数，总要比理论板数多。
在板式精馏塔中，完成一定分离任务所需的理论塔板数N T 与实际塔板数N 之比定义为全塔效率(或总板效率) （塔板数皆不包括蒸馏釜），即对于二元物系，如已知其汽液平衡数据，则根据精馏塔的原料液组成，进料热状况，操作回流比及塔顶馏出液组成，塔底釜液组成可以求出该塔的理论板数N T 。
按照式（1）可以得到总板效率E 。
全回流操作时，测得塔顶馏出液组成x D 及塔釜排出液组成x W ，可直接图解或逐板计算求出理论塔板数N T 。
当塔在一定的回流比R 下(部分回流)操作时，可利用图5—1中画阶梯的方法 求理论板数N T ，2、精馏塔操作要领 (1)维持好物料平衡，即F ＝D ＋WFx F ＝Dx D ＋Wx W (5)或W D FD W D W F x x x x F W x x x x F D --=--=(6)式中：F 、D 、W — 分别为进料、馏出液、釜残液的流率，kmol.s -1;x F 、x D 、x W ― 分别为进料、馏出液、釜残液中轻组分的组成摩尔分率； D/F 、W/F ―分别为塔顶、塔底的采出率。
精馏塔的操作及塔效率的测定实验
精馏塔的操作及塔效率的测定实验一． 实验目的1． 了解筛板精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。
2． 学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。
3． 学习测定精馏塔全塔效率和单板效率的实验方法，研究回流比对精馏塔分离效率的影响。
二．基本原理1．全塔效率T E全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值，即1T T PN E N -= 式中，T N －完成一定分离任务所需的理论塔板数，包括蒸馏釜；P N －完成一定分离任务所需的实际塔板数，本装置P N ＝10。
全塔效率简单地反映了整个塔内塔板的平均效率，说明了塔板结构、物性系数、操作状况对塔分离能力的影响。
对于塔内所需理论塔板数T N ，可由已知的双组分物系平衡关系，以及实验中测得的塔顶、塔釜出液的组成，回流比R 和热状况q 等，用图解法求得。
2．单板效率M E单板效率又称莫弗里板效率，如图1所示，是指气相 或液相经过一层实际塔板前后的组成变化值与经过一层理论塔 板前后的组成变化值之比。
1n x +图1 塔板气液流向示意按气相组成变化表示的单板效率为1*1n n MV n n y y E y y ++-=- 按液相组成变化表示的单板效率为1*1n n ML n nx x E x x ---=- 式中，n y 、1n y +－离开第n 、n+1块塔板的气相组成，摩尔分数；1n x -、n x －离开第n-1、n 块塔板的液相组成，摩尔分数；*n y －与n x 成平衡的气相组成，摩尔分数；*n x －与n y 成平衡的液相组成，摩尔分数。
3． 图解法求理论塔板数T N图解法又称麦卡勃－蒂列（McCabe －Thiele ）法，简称M －T 法，其原理与逐板计算法完全相同，只是将逐板计算过程在y －x 图上直观地表示出来。
精馏段的操作线方程为：111D n n x R y x R R +=+++ 式中， 1n y +－精馏段第n+1块塔板上升的蒸汽组成，摩尔分数；n x －精馏段第n 块塔板下流的液体组成，摩尔分数；D x －塔顶溜出液的液体组成，摩尔分数；R －泡点回流下的回流比。
精馏塔单元操作实训报告
一、实训目的通过本次精馏塔单元操作实训，掌握精馏塔的基本操作原理、流程及设备，熟悉精馏塔的开停车操作步骤，了解精馏塔的工艺参数控制，培养操作人员的实际操作技能和安全意识。
二、实训时间及地点实训时间：2023年X月X日实训地点：XXX化工实训基地三、实训设备与材料1. 设备：精馏塔、进料泵、冷凝器、回流罐、再沸器、流量计、压力表、温度计、液位计等。
2. 材料：原料液、冷却水、加热蒸汽等。
四、实训步骤1. 实验装置准备（1）开启总电源，检查水、电、仪表、阀、泵、储罐是否处于正常状态。
（2）检查精馏塔各层筛板是否完好，塔釜、冷凝器、回流罐等设备内部是否清洁。
2. 开车操作（1）原料进料操作- 打开阀门VA02，启动进料泵，半开阀门VA03。
- 打开塔釜放空阀VA12，打开塔釜进料阀VA05，向塔釜加料至2/3位置。
- 待塔釜料液到指定液位后，关闭阀门VA05、VA12、VA03，再关闭进料泵开关。
（2）全回流操作- 打开冷凝水开关，调节适当流量。
- 打开导热油出口阀V29，启动导热油泵，打开阀门V30，导热油循环。
- 打开导热油罐加热开关，调节加热功率，对导热油进行加热，并通过再沸器给精馏塔提供热量，保持塔釜加热功率维持稳定。
- 开启加热后，每隔五分钟记录一次实验数据（温度、压力、液位、加热功率），实时观测塔内现象。
- 待回流罐有一定料液后，打开回流泵开关，调节回流转子流量计流量，维持回流罐内液位恒定，记录液位恒定后回流转子流量计读数。
（3）部分回流操作- 打开阀门VA02，启动进料泵开关，半开阀门VA03。
- 打开阀门VA08，打开任意一个进料板阀门（根据计算所得），打开进料转子流量计。
3. 实验数据记录与分析（1）记录塔釜、冷凝器、回流罐等设备的温度、压力、液位等参数。
（2）记录回流比、进料量、塔顶、塔底产品量等参数。
（3）分析实验数据，判断精馏塔的分离效果。
4. 停车操作（1）关闭回流泵、进料泵、导热油泵等设备。
精馏塔的安全运行分析
精馏塔的安全运行分析精馏是气液两相间的热量传递过程，与相平衡密切相关，而对于双组分两相体系，操作温度、操作压力可以独立变化，所以当要求获得指定组成的蒸馏产品时，操作温度与操作压力也就确定了。
因此，工业精馏常通过控制温度和压力来控制蒸馏过程。
一、灵敏板的确定在总压一定的条件下，精馏塔内务块板上的物料组成与温度一一对应。
当板上的物料组成发生变化时，其温度也就随之起变化。
当精馏过程受到外界干扰(或承受调节作用)时，塔内不同塔板处的物料组成将发生变化，其相应的温度亦将改变。
其中，塔内某些塔板处的温度对外界干扰的反应特别明显，即当操作条件发生变化时，这些塔板上的温度将发生显著变化，这种塔板称之为灵敏板，一般取温度变化最大的那块板为灵敏板。
精馏生产中由于物料不平衡或是塔的分离能力不够等原因造成的产品不合格现象，都可及早通过灵敏板温度变化情况得到预测，从而可及早发出信号使调节系统能及时加以调节，以保证精馏产品的合格。
二、精馏塔的温度控制精馏塔通过灵敏板进行温度控制的方法大致有以下几种。
(1)精馏段温控灵敏板取在精馏段的某层塔板处，称为精馏段温控。
适用于对塔顶产品质量要求高或是气相进料的场合。
调节手段是根据灵敏板温度，适当调节回流比。
例如，灵敏板温度升高时，则反映塔顶产品组成tn下降，故此时发出信号适当增大回流比，使xD 上升至合格值时，灵敏板温度降至规定值。
(2)提馏段温控灵敏板取在提馏段的某层塔板处，称为提馏段温控。
适用于对塔底产品要求高的场合或是液相进料时，其采用的调节手段是根据灵敏板温度，适当调节再沸器加热量。
例如，当灵敏板温度下降时，则反映釜底液相组成xw变大，釜底产品不合格，故发出信号适当增大再沸器的加热量，使釜温上升，以便保持Xw的规定值。
(3)温差控制当原料液中各组成的沸点相近，而对产品的纯度要求又较高时，不宜采用一般的温控方法，而应采用温差控制方法。
温差控制是根据两板的温度变化总是比单一板上的温度变化范围要相对大得多的原理来设计的，采用此法易于保证产品纯度，又利于仪表的选择和使用。
精馏工作危险分析开车
发生液泛、液击
严格执行操作规程
2
2
4
7
常压塔建立液位
塔釜液位过高或过低
影响换热效果，造成液泛
严格执行操作规程
1
2
2
8
开启加压塔、常压塔回流泵
回流不、足回流量不正常
影响甲醇的产品质量
严格执行操作规程
2
2
4
严格执行操作规程
2
2
4
3
开启预塔再沸器蒸汽入口大阀
再沸器蒸汽加量过小或过猛、蒸汽管线内带冷凝液
发生液泛、液击
严格执行操作规程
1
2
2
4
排放不凝气
气体排放不及时
工业气体扩散，浪费甲醇
严格执行操作规程
2
2
4
5
启动预塔回流泵
回流不足、回流量不正常
影响甲醇的产品质量
严格执行操作规程
2
3
6
6பைடு நூலகம்
打开加压塔再沸器蒸汽大阀
精馏工作危险分析（JHA）记录表
单位：甲醇车间工作岗位：甲醇精馏工作任务：精馏开车
日期：年月日
序号
工作步骤
危害或潜在事件（工作环境、人物、管理）
主要后果
控制措施
L
S
R
建议改建措施
1
预塔建立液位
液位过高，进料量含水
发生液泛，影响塔顶温度
严格执行操作规程
2
3
6
2
启动碱液泵
碱液量过高或过低
预塔塔底PH值波动，腐蚀管道
精馏设备安全技术——危险分析及安全运行
精馏设备安全技术——危险分析及安全运行(1)危险状态分析1)鼓泡接触状态当上升蒸汽流量较低时，气体在液层中吹鼓泡的形式是自由浮升，塔板上存在大量的返混液，气液比较小，气液相接触面积不大。
2)蜂窝状接触状况气速增加，气泡的形成速度大于气泡浮升速度，上升的气泡在液层中积累，气泡之间接触，形成气泡泡沫混合物。
因气速不大，气泡的动能还不足使气泡表面破裂，因此，是一种类似蜂窝状泡结构。
因气泡直径较大，很少搅动，在这种接触状态下，板上清液会基本消失，从而形成以气体为主的气液混合物，又由于气泡不易破裂，表面得不到更新，所以这种状态对于传质、传热不利。
3)泡沫状接触状态气速连续增加，气泡数量急剧增加，气泡不断发生碰撞和破裂，此时，板上液体大部分均以膜的形式存在于气泡之间，形成一些直径较小、搅动十分激烈的动态泡沫，是一种较好的塔板工作状态。
4)喷射接触的状态当气速连续增加时，由于气体动能很大，把板上的液体向上喷成大小不等的液滴，直径较大的液滴受重力作用落回到塔板上，直径较小的液滴，被气体带走形成液沫夹带，也是一种较好的工作状态。
泡沫接触状态与喷射状态均为优良的工作状态，但喷射状态是塔板操作的极限，液沫夹带较多，所以多数塔操作均控制在泡沫接触状态。
(2)安全运行控制1)漏液当气速较低时，液体从塔板上的开孔处下落，这种现象称为漏液。
严重漏液会使塔板上建立不起液层，会导致分离效率的严重下降。
2)液沫夹带和气泡夹带当气速增大时，某些液滴被带到上一层塔板的现象称为液沫夹带。
产生液沫夹带有两种情况：一种是上升的气流将较小的液滴带走；另一种是由于气体通过开孑L上的速度较大。
前者与空塔气速有关，后者主要与板间距和板开孔上方的孔速有关。
气泡夹带则是指在一定结构的塔板上，因液体流量过大使溢流管内的液体的流量过快，导致溢流管中液体所夹带的气泡来不及从管中脱出而被夹带到下一层塔板的现象。
3)液泛现象当塔板上液体流量很大，上升气体的速度很高时，液体被气体夹带到上一层塔板上的流量猛增，使塔板间充满气液混合物，最终使整个塔内都充满液体，这种现象称为夹带液泛。
精馏塔操作分析范文
精馏塔操作分析范文精馏塔是一种常见的化工设备，主要用于将混合物中的液体组分分离出来。
在实际操作过程中，需要根据不同的混合物和目标组分的物理化学性质，合理设置操作参数，以达到高效分离的目的。
以下是关于精馏塔操作分析的一些详细内容。
1.塔板数和设计精馏塔的塔板数对分离效果有直接影响。
塔板数越多，液体在塔内停留的时间越长，分离效果越好。
然而，需要根据具体情况平衡分离效果和能耗成本。
一般来说，塔板数在10-50之间是常见的范围。
塔板设计也是重要的一环。
塔板的布置结构应尽可能均匀，以避免液体流动的阻力。
常见的塔板设计有泡沫塔板和筛板。
泡沫塔板利用泡沫状结构提供大面积的液体-气体接触，具有较高的分离效果。
而筛板则通过筛网状结构，使得液体可以向下滴落，并和上升的气体进行接触。
2.操作参数在精馏塔的操作中，需要合理设置一些关键操作参数，以实现高效的分离。
其中，温度、压力和液体流量是最重要的参数。
(1)温度控制：温度对组分的汽化与凝结速率有直接影响。
一般来说，上部温度应高于目标组分的饱和蒸气温度，下部温度则应低于目标组分的饱和蒸气温度。
通过合理调节塔顶和塔底的冷冻剂流量，可以控制塔内温度分布，实现分离效果。
(2)压力控制：对于常温下沸点较高的混合物，可以通过增加精馏塔的压力来提高分离效果。
较高的压力有助于降低沸点，使得液体组分易于汽化。
压力控制还可以减少组分的流失。
(3)液体流量控制：液体流量对分离效果也有重要影响。
过高的液体流量会带走目标组分，降低分离效果。
过低的液体流量则会导致液体在塔板上停留时间不足，并影响分离效果。
因此，需要通过实际操作和经验总结，找到适合的液体流量范围。
3.分馏剂和回流比分馏剂是一种辅助剂，可以改变混合物的组成，提高分离效果。
常见的分馏剂包括水、酒精、丁醇等。
添加分馏剂后，可以调整系统的平衡状态，减少非目标组分的汽化。
回流比是指回流到塔顶的液体量和蒸汽流量之比。
适当的回流比有助于提高分离效果，但也会增加能耗。
