KG3019型高低浓甲烷传感器
低浓度甲烷传感器调校方法
低浓度甲烷传感器调校方法1.1 低浓度甲烷传感器每隔10d应按以下方法调校1 配备器材1％-2％CH4校准气体、配套的减压阀、气体流量计和橡胶软管，空气样。
2 调试程序1) 空气样用橡胶软管连接传感器气室。
2) 调校零点，范围控制在0.00-0.03％CH4之内。
3) 校准气瓶流量计出口用橡胶软管连接传感器气室。
4) 打开气瓶阀门，先用小流量向传感器缓慢通入1％-2％CH4校准气体，在显示值缓慢上升的过程中，观察报警值和断电值。
然后调节流量控制阀把流量调节到传感器说明书规定的流量，使其测量值稳定显示,持续时间大于90s。
使显示值与校准气浓度值一致。
若超差应更换传感器，预热后重新测试。
5) 在通气的过程中，观察报警值、断电值是否符合要求，注意声、光报警和实际断电情况。
6) 当显示值小于1.0 ％CH4时，测试复电功能。
测试结束后关闭气瓶阀门。
3 填写调校记录，测试人员签字。
1.2 新甲烷传感器使用前、在用甲烷传感器大修后应按以下方法调校：1 配备仪器及器材催化燃烧式甲烷测定器检定装置、秒表、温度计、校准气（0.5、1.0、3.0％CH4）、直流稳压电源、声级计、频率计、系统分站等。
2 调校程序1）检查甲烷传感器外观是否完整，清理表面及气室积尘。
2）甲烷传感器与稳压电源、频率计（或分站）连接，通电预热10min。
3）在新鲜空气中调仪器零点，零值范围控制在0.00-0.03％CH4之内。
4）按说明书要求的气体流量，向气室通入2.0％CH4校准气，调校甲烷传感器精度，使其显示值与校准气浓度值一致，反复调校，直至准确。
在基本误差测定过程中不得再次调校。
5）基本误差测定。
按校准时的流量依次向气室通入0.5、1.0、3.0％CH4校准气各约90s，每种气体分别通入三次，计算平均值，用平均值与标准值计算每点的基本误差。
6）在每次通气的过程中同时要观察测量报警点、断电点、复电点和声、光报警情况。
以上内容也可以单独测量。
煤矿用高低浓度甲烷传感器
AQ6206－2006煤矿用高低浓度甲烷传感器2006－05－26发布2006－12－1实施AQ6206－2006煤矿用上下浓度甲烷传感器前言煤矿用载体催化与热导组合式上下浓度甲烷传感器是我国煤矿平安监控系统采用的用于高瓦斯和煤与瓦斯突出矿井井下甲烷气体监测的仪器。
为满足平安生产的需要，根据国家有关法律法规和标准的要求，制定本标准。
本标准由国家平安生产监视管理总局提出。
本标准由全国平安生产标准化技术委员会煤矿平安分技术委员会归口。
本标准起草单位：煤炭科学研究总院XX分院、国家平安生产XX矿用设备检测检验中心。
本标准主要起草人：黄强、樊荣、王涛、于庆、杜文军、陈福民、石发强。
1 X围本标准规定了煤矿用载体催化与热导组合式上下浓度甲烷传感器的技术要求、试验方法、检验规那么、标志、包装、使用说明、运输和贮存。
本标准适用于煤矿井下环境监测中使用的量程为〔0～40〕％CH4和〔0～100〕％CH4载体催化与热导组合式上下浓度甲烷传感器〔以下简称传感器〕。
2 规X性引用文件以下文件中的条款通过本标准引用而成为本标准的条款。
但凡注日期的引用文件，其随后所有的修改单〔不包括订正的内容〕或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期的引用文件，其最新版本适用于本标准。
GB 191-2000 包装储运图示标志GB/T 2423.1-2001 电工电子产品环境试验第2 局部：试验方法试验A：低温GB/T 2423.2-2001 电工电子产品环境试验第2 局部：试验方法试验B：高温GB/T 2423.4-93 电工电子产品根本环境试验规程试验Db：交变湿热试验方法GB/T 2423.5-1995 电工电子产品环境试验第2局部：试验方法试验Ea和导那么：冲击GB/T 2423.8-1995 电工电子产品环境试验第2局部：试验方法试验Ed：自由跌落GB/T 2423.10-1995 电工电子产品环境试验第2 局部：试验方法试验Fc 和导那么：振动〔正弦〕GB 3836.1-2000 爆炸性气体环境用电气设备第1局部：通用要求GB 3836.2-2000 爆炸性气体环境用电气设备第2局部：隔爆型“d〞GB 3836.4-2000 爆炸性气体环境用电气设备第4局部：本质平安型“i〞GB 4208-93 外壳防护等级〔IP代码〕GB 9969.1-1998 工业产品使用说明书总那么GB 10111-88 利用随机数骰子进展随机抽样的方法AQ 6202-2006 煤矿甲烷检测用载体催化元件MT 210-90 煤矿通信、检测、控制用电工电子产品根本试验方法MT/T 772-1998 煤矿监控系统主要性能测试方法3 术语和定义3.1 显示值displayed value传感器显示的测量数值。
甲烷传感器调校操作规程
甲烷传感器调校操作规程精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-目录瓦斯传感器调校操作规程 (1)KG9001C型高低浓度甲烷传感器参数 (1)气瓶携带要求及注意事项 (1)现场调校施工步骤 (2)瓦斯传感器更换 (4)瓦斯传感器调校操作规程KG9001C型高低浓度甲烷传感器参数1.1主要性能1.1.1采用了新型的单片机和高集成的数字化电路，整机电路结构简单，性能可靠，便于维护、调试。
1.1.2具有就地显示甲烷浓度值，超限声光报警等功能。
1.1.3采用了新型的开关电源，整机功耗低，增加了信号的传输距离。
1.1.4具有故障自检功能，使用、维护方便。
1.1.5外壳结构采用了高强度的不锈钢材料，增强了传感器的抗冲击能力。
1.2技术参数1.2.1 整机工作电压：（9~）1.2.2测量范围：%CH4~%CH4。
1.2.3传感器高低浓度检测元件自动转换点：传感器从低浓度转换到高浓度状态，转换点为%CH4；传感器从高浓度转换到低浓度状态，转换点为%CH4。
1.2.4 传感器显示值稳定性1.2.4.1 在（~）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过%CH4.1.2.4.2 在（~）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过%CH4.信号最小传输距离：2KM。
检测相应速度：≤20s。
热催化元件寿命：一年以上。
热导元件寿命：三年。
气瓶携带要求及注意事项瓦斯气瓶和空气瓶完好，气瓶及流量计闸阀关闭严密不漏气，气瓶保护外套完好，施工工器具齐全。
监测工携带瓦斯气瓶在乘坐罐笼、巷道内行走时，必须保护好气瓶，严防气瓶受碰撞、挤压造成事故、损坏、漏气，在现场未调校前严禁将气瓶从保护外套取出。
现场调校施工步骤调校前准备工作：3.1.1调校前电话通知监控机房，将待调校传感器测点状态更改为：“Y”（即调校状态，“N”为不调校）字样，待集团公司上传网页上测点出现“Y”时方可进入下道工序。

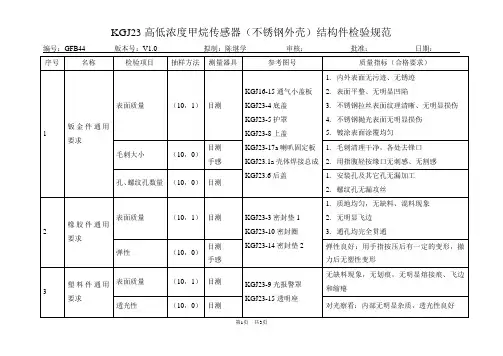

KGJ23高低浓度甲烷传感器(不锈钢外壳)结构件检验规范
参考图号
质量指标（合格要求）
4
重点零部件要求
表面质量
（10，1）
平台
目测
KGJ23.1a壳体焊接总成
1.表面平整、无明显凹陷
2.腔口平整，其轮廓线基本在一个平面上，误差≤1mm
航空插座孔
（10，0）
目测
1.正面观察：航空插座带扁司安装孔在壳体右侧；KGJ23.1-7内框、KGJ23.1.1底框焊接总成均有同侧让位缺口
2.侧面观察：航空插座带扁司安装孔之直边偏壳体正面侧且与之平行
提手座铆接质量
（10，0）
用手扳晃提手座，铆接处无缝隙和松动
焊接支柱
（10，0）
目测
焊接支柱齐全且无明显歪斜，螺纹孔加工完全
外观质量
（10，1）
目测
KGJ23.7（喇叭）密封垫
1.橡胶体无明显蜷曲变形
2.丝网四周钢丝头全部被橡胶裹覆、无外露
5
密封性能
接头强度及弹性
（10，0）
目测
KGJ23-10密封垫
捏紧距接头处左右各10mm处拉扯，至该局部延伸约8mm，接头处不破裂且撤力后橡胶条无明显塑性变形
KGJ23高低浓度甲烷传感器（不锈钢外壳）结构件检验规范
编号：版本号：V1.0拟制：陈继学审核：批准：日期：
序号
名称
检验项目
抽样方法
测量器具
参考图号
1.安装孔及其它孔无漏加工
2.螺纹孔无漏攻丝
2
橡胶件通用要求
表面质量
（10，1）
目测
KGJ23-3密封垫1
KGJ23-10密封圈
KGJ23-14密封垫2
1.质地均匀，无缺料、混料现象
2.无明显飞边
甲烷传感器
甲烷传感器甲烷传感器产品描述：甲烷传感器适用于各种环境和特殊环境中的挥发性有机物甲烷气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
甲烷传感器产品特性：进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
检测气体：空气中的甲烷气体检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。
分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。
检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。
工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。
防爆等级：Exd II CT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。
连接距离：≦1000m.防护等级：IP65.外形尺寸：183X143X107mm.重量：1.5Kg.检测气体：空气中的甲烷气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪工作压力：0～100Kpa器净重)标准配件：说明书、合格证质保期：一年甲烷传感器简单介绍:甲烷传感器●自动温度补偿，零点，满量程漂移补偿●防高浓度气体冲击的自动保护功能●全软件校准功能，用户也可自行校准，用3个按键实现，操作简单●二线制4-20mA输出甲烷传感器应用场所医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
甲烷传感器调校操作规程
大方县达溪镇新果煤矿瓦斯监控系统甲烷传感器调校操作规程2020年度目录甲烷传感器调校操作规程 (1)KG9001C型高低浓度甲烷传感器参数 (1)气瓶携带要求及注意事项 (1)现场调校施工步骤 (2)瓦斯传感器更换 (4)瓦斯传感器调校操作规程KG9001C型高低浓度甲烷传感器参数1.1主要性能1.1.1采用了新型的单片机和高集成的数字化电路，整机电路结构简单，性能可靠，便于维护、调试。
1.1.2具有就地显示甲烷浓度值，超限声光报警等功能。
1.1.3采用了新型的开关电源，整机功耗低，增加了信号的传输距离。
1.1.4具有故障自检功能，使用、维护方便。
1.1.5外壳结构采用了高强度的不锈钢材料，增强了传感器的抗冲击能力。
1.2技术参数1.2.1 整机工作电压：（9~24.5V）1.2.2测量范围：0.00%CH4~40.0%CH4。
1.2.3传感器高低浓度检测元件自动转换点：传感器从低浓度转换到高浓度状态，转换点为4.00%CH4；传感器从高浓度转换到低浓度状态，转换点为2.00%CH4。
1.2.4 传感器显示值稳定性1.2.4.1 在（0.00~4.00）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过0.04%CH4.1.2.4.2 在（4.00~40.0）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过0.4%CH4.1.3 信号最小传输距离：2KM。
1.4 检测相应速度：≤20s。
1.5 热催化元件寿命：一年以上。
热导元件寿命：三年。
气瓶携带要求及注意事项2.1瓦斯气瓶和空气瓶完好，气瓶及流量计闸阀关闭严密不漏气，气瓶保护外套完好，施工工器具齐全。
2.2 监测工携带瓦斯气瓶在乘坐罐笼、巷道内行走时，必须保护好气瓶，严防气瓶受碰撞、挤压造成事故、损坏、漏气，在现场未调校前严禁将气瓶从保护外套取出。
现场调校施工步骤3.1 调校前准备工作：3.1.1调校前电话通知监控机房，在监控平台上申请需要调校的甲烷传感器，设置好调校测点、时间、内容及相关数据，汇报县监控中心验证并通过调校申请。
安全仪器监测工技师论文-KG9001C高低浓甲烷传感器维修技巧及常见故障分析
安全仪器监测工论文KG9001C高低浓甲烷传感器维修技巧及常见故障分析姓名:单位：邮编：关键词：故障现象故障原因处理方法概述：KG9001C高低浓度甲烷传感器，采用热催化及热导原理测量甲烷浓度。
由敏感元件与电阻，电位器组成测量电桥。
工作时，被测环境中的甲烷以扩散方式进入传感器探头气室与敏感元件发生反应并产生于沼气浓度相应的电信号。
该信号经放大后进入A/D转换器进行模数转换，然后送往中央处理单元89C55单片机进行数据处理后发往与之相连的井下监控分站以及地面中心站，实现井下联网、监控及就地数字显示和声光报警。
一、特点：1. 传感器在设计上采用新型单片机和高集成数字化电路，结构简单，性能可靠，调试维护方便。
2.传感器测量范围宽，整机性能稳定，操作方便。
3.传感器零点，灵敏度及报警点采用红外遥控器调节。
4.传感器除能连续检测甲烷外，还能输出断电控制信号，控制信号的断电点可任意设置。
5.传感器的电源部分采用了新型的开关电源，整机功耗低，增加了传输距离。
6.传感器具有故障自检功能，使用，维护方便。
7.传感器的外壳采用高强度不锈钢结构设计，抗冲击能力强。
二、传感器常见故障处理（1）传感器无电源故障原因：2009年5月3日八点班14200工作面传感器突然无信号，分站执行断电控制，立即安排监测下井查明原因，现场观察传感器显示窗不显示，更换传感器后正常。
后在在维修室对传感器进行开盖分析，是18V电源模块脱开，是井下部小心碰撞掉落引起，后重新检查焊接好正常使用。
结果有以下情况：①、传感器的18V电源保护模块是否损坏；②、传感器电路板的芯片可能短路，导致传感器不能正常工作；③、给单片机提供的5V 电压是否正常。
处理方法：打开传感器后盖，检查航空插头与电路板的两根电源线是否断开。
如连接无误，检查18V的电源保护模块是否有18V的电源输出。
如达不到18V输出，应更换新的模块。
18V 供电时，正常电流约为70毫安左右，如上电时电流很大，则有可能是器件或PCB有短路，应先排除短路故障后再上电；如有18V正常输出，应依次检查IC1（34063）、78L05、IC2（LM358）这几点的稳压是否正常。
关于KG9001C高低浓度甲烷传感器的说明
关于KG9001C高低浓度甲烷传感器的说明主要用于监测高瓦斯煤矿井下环境气体中的瓦斯浓度，可以连续自动地将井下沼气浓度转换成标准电信号输送给关联设备，并具有就地显示沼气浓度值，超限声光报警等功能。
还可与各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、回风巷道等地点固定使用。
采用热催化原理与热导原理相结合来测量沼气浓度，克服了单一元件测量过程中的不稳定现象，利用人工智能技术对信息进行处理和分析，将稳定性指标由一周提高至一月，使用寿命由一年延长至一年半。
具有性能稳定、测量精确、响应速度快，结构坚固、易使用易维护等特点。
增加了遥控调校、断电控制、故障自校自检等新功能，大大节约了使用与维护费用。
目前已广泛应用于全国大、中、小型煤矿，在煤矿预防瓦斯灾害方面发挥了重要作用，为煤矿产生了可观的经济效益和社会效益。
曾获四川省科技进步三等奖。
主要技术指标：测量范围：0～100.00%CH4测量精度：0.00～1.00%CH4 ≤±0.10%CH41.00～2.00%CH4 ≤±0.20%CH42.00～4.00%CH4 ≤±0.30%CH44.00～40.00%CH4 ≤±8.00%CH440.00～100.00%CH4 ≤±10.00%真值(相对误差)元件检测反应速度：≤30s调校周期：≤1个月使用寿命：≥1.5年信号带负载能力：0～400Ω报警方式：二级间歇式声光报警，≥80dB(声强)，能见度>20m(光强)报警点范围：0.5～2.5%CH4连续可调采样方式：扩散式整机工作电压：9～24V DC整机工作电流：≤70mA DC传输距离：2km(供电18V DC使用1.5mm2截面铜芯电缆)输出信号：200～1000Hz、1～5mA DC防爆型式：ExibdⅠ矿用本安兼隔爆型。
GJC4低浓度甲烷传感器使用说明书
济宁欧科工矿设备有限公司GJC4低浓度甲烷传感器产品使用说明书在安装、使用产品前请仔细阅读产品使用说明书济宁欧科工矿设备有限公司目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。
它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。
传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。
二、型号及含义量程范围（%CH4）催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。
四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。
•2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。
3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。
4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。
5．增加了故障自检功能,便于使用与维护。
6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。
五、主要技术参数1、适用条件环境温度：0℃～40℃相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。
2、主要技术指标：测量范围：0.00%CH4～4.00%CH4分辨率：0.01%CH4显示方式：4位LED 显示，并能表示显示值的正或负。
KG型智能低浓度甲烷传感器的调试及故障处理
授课时间课时分配总课时4 课时练习 2 课时讲授 2 课时考核（总结）课时教学目的与教学要求1.使学员掌握KG9701型智能低浓度甲烷传感器的正确使用方法2.使学员掌握KG9701型智能低浓度甲烷传感器的调节及故障处理。
教学重点KG9701型智能低浓度甲烷传感器教学难点KG9701型智能低浓度甲烷传感器工具仪表设备材料KG9701型智能低浓度甲烷传感器附图无课后回忆1．学员操作认真，练习积极。
2．劳动纪律较好。
Ⅰ、组织教学：1、清点人数，填写教学日志。
2、强调安全注意事项。
3、强调课堂纪律，注意听讲，细心操作。
Ⅱ、入门指导：一、复习旧课：传感器主要有那几部分组成？二、讲授新课：课题一：KG9701型智能低浓度甲烷传感器的调试及故障处理一）、用途KG9701型智能低浓度沼气传感器是为满足我国煤矿监测井下沼气的需要而研制的。
它可以连续自动地将井下沼气浓度转换成标准电信号输送给关联设备，并具有就地显示沼气浓度值，超限声光报警及断电功能。
经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。
二）、主要特点1、采用新型单片微机和高集成数字化电路,使电路结构简单,性能可靠,便于维护与调试。
2、采用黑-黑型热催化元件，使仪器测量范围进一步扩大，性能更加稳定，调校周期大大延长。
3、实现了红外遥控调校零点、灵敏度、报警点等功能,使调校方便简单。
4、增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。
5、采用新型开关电源,降低了整机功耗,增加了仪器传输距离。
6、增加了故障自检功能,便于使用与维护。
7、设计了高强度外壳结构,增加了仪器抗冲击能力。
三）、主要技术参数1、适用条件环境温度：0℃—40℃相对湿度：≤98%大气压力：80—110KPa(相对海拔高度-1000—2000m)风速：0—8m/s矿井环境中H2 S气体小于6×10-62、主要技术指标：测量范围：0—4.00%CH4 、0—10.00%CH4基本测量误差:0.00—1.00%CH4 ≤±0.10%CH41.00—2.00%CH4 ≤±0.20%CH42.00—4.00%CH4 ≤±0.30%CH44．00—10.00%CH4 ≤10%(相对误差)显示方式：四位红色数码管显示第一位：功能显示;1-调零2-调灵敏度3-调报警点4-调断电点5-调复电点6-自检后三位：测量数值显示;(％CH4 )信号输出：1—5mA(或200—1000H z )线性对应0—10.0%CH4信号带负载能力：0—400Ω报警方式：二级间歇式声光报警声强≥85dB光强：能见度>20m报警点范围：0.50—2.50%CH4 连续可调。
煤矿安全监测监控 第十一章
煤矿用低浓度载体催化甲烷传感器的调校
(11)显示定义：左起第一位功能显示含义如下：
1—调零；2—灵敏度调节；3—调报警点；4—调断电点；
5—自检。
后3位：测量值显示(单位：％)。
(12)报警方式：二极管间歇式声光报警；声音强度≥80dB； 光强：能见度>20m，
(13)报警点设置：0.50％CH4～2.50％CH4连续可调，
煤矿用低浓度载体催化甲烷传感器的调校
6)自检 为了方便检查传感器功能是否正常，本传感器专门设
计了自检功能。具体的使用方法是：将遥控器对准传感器显 示窗，按动遥控器上的“选择”键，使传感器显示寓内的小 数码管显示“5”，此时正常情况传感器的显示值应为2.00 ，并伴有声光报警及断电信号输出，对应的输出信号值应为 360Hz(或是1.80mA)如与上述特征不符则说明传感器损坏。
煤矿用热导式高浓度甲烷传感器的调校
(11)显示定义：左起第一位功能显示含义如下： l—热催化调零； 2—热催化灵敏度调节； 3—热导调零； 4—热导灵敏度调节； 5—调报警点； 6—调断电点； 7—调复电点； 8—自检。
后3位：测量值显示(单位：％)。 (12)报警方式：二极管间歇式声光报警；声音强度≥80dB ；光强：能见度>20m。 (13)报警点设置：0.50％CH4～2.50％CH4连续可调。 (14)断电信号值设置：0.50％CH4、0.75％CH4、1.00％ CH4、1.25％CH4、1.50％CH4。
KG3019甲烷传感器的远程实时监控
（ ． ｎ ｚｕ ｎ ｏｌ ｎ ， ｕ ａ ｒｕ ， ｈ ．ｚ￣ ｈｎ ｉ ４ ０ １ １Ｗａｇｈ ａ ｇＣ ａ Ｍｉ Ｌ ’ｎＧ ｏ ｐ Ｃ ａ ｓｈ Ｓ ａｘ ０ ６ ３ ； ｅ
斯 状 态 ， 图 １ 如 。
管理级监控站 ＝ Ｉ ． 和采集数据的可靠性 和安 全性 ， ＣＳ 构对应 用服 而 ／架 务器运行数据 的负荷较轻 ， 且在数据 的安全性上 比 并
较好 ， 以综合考虑 ， 所 采用 了 ＣＳ ／ 结构作为系统方案 。 本监控系 统 的瓦斯 浓度 数据 和控 制信息 数 据量 小， 但需要发送的频率较高。在 Ｔ ＰＩ Ｃ／ Ｐ协议结构中 ， 用 户在应用层对 信息进行处理 ， 在传输层 、 网络层和链路
１ 系统 简 介
两端 硬件环境 的优 势 ， 将任 务合理分 配到 Ｃｉ ｔ 和 ｌｎ 端 ｅ
ｅ ｖ 端来实现 ， Ｓｒ ｒ ｅ 降低 了系统 的通 讯开销 。ＢＳ 构是 ／结
随着 Ｉｅ ｔ ｎ ｍｅ技术 的兴 起 ， ＣＳ 构 的一 种 变 化 或 改 ｔ 对 ／结 进 的结 构 ， 户 界 面通 过 ＷＷＷ 浏 览 器 来 实 现 ， 少 部 用 极
利用嵌入式串 口服务器把甲烷传感器联入 以太网， 在主控制室进行远程实时监控 井下瓦斯浓度， 从管理和技术两方面提高煤矿 生产
的安全性。串口服务器采用 了 Ｍ Ｐ３ 位低功耗的单片机和 Ｃ８０ Ａ以太网控制芯片， Ｓ４０１ ６ Ｓ９０ 对串 口 数据进行 Ｉ 数据报 的网络传 输。 Ｐ
关 键词 瓦斯 远程 监 控 串 口服 务 器
２ Ｄ ｐｒ ｅｔ ｆｎ ｒａｏ ｎｉ ｅｎ ，ａ ｕ ｎ ｅ ｉ ｆ ｅｈｏ ｇ ，ａ ｕｎＳａｘ ０Ｏ２ ） ．ｅａｍ ｎ ｏ Ｉｆｍ ｔｎＥ ｇ ｅｒｇ Ｔｉ ａ Ｕ ｉ ｒｔ ｏ Ｔｃｎｌ ｙＴｉ ａ ｈｎｉ ３ Ｙ ｔ ｏ ｉ ｎ ｉ ｙｎ ｖ ｓｙ ｏ ｙ ４
GJC4100煤矿用高低浓度甲烷传感器
•GJC4/100煤矿用高低浓度甲烷传感器(以下称“仪器”)，是一种用于煤矿井下的定置型甲烷传感器。
采用贴片工艺，功耗小，适用于具有瓦斯突出的矿井井下采掘工作面，回风巷道及临时停工的盲巷口等场所，连续监测井下环境中甲烷(CH4)含量。
该仪器可与各种煤矿环境监测系统、监控分站、断电仪配套使用。
该仪器除就地数字显示被测环境中的甲烷含量外，还可输出与甲烷含量成正比例的电信号供监测系统处理及地面显示。
•1、仪器特点•*微电脑处理芯片：采用新型单片微机和高集成数字化电路，使电路结构简单、性能可靠，便于维修调试。
•*性能稳定：性能稳定，本仪器所采用的传感器元件是长寿命、高稳定的载体催化元件，•调校周期长。
•*灵敏度高：高性能的传感器元件加上仪器内部软件的自动非线性补偿使得仪器对甲烷的检测具有较高的灵敏度。
•*可靠性高：本仪器具有开机自检、自动稳零、精度校正等功能，且采用红外遥控调校，整机没有任何调整孔，仪器的零点、精度的调整，报警值、断电值的设定以及输出信号的设定均由红外遥控器控制。
可以避免开盖调试，减小机械损伤，提高整机的密封性，延长了仪器使用寿命。
•*功耗低：本仪器采用特殊的电源电路，用软、硬件相结合的方法使得整机电流很小，最大工作电流仅有50mA。
•*测量范围宽：本仪器只须一对催化元件就可连续检测0～100%甲烷，没有高低浓转换过程，不怕高浓瓦斯冲击。
•*兼容性好：本仪器可由红外遥控器灵活设置多种输出信号制式，几乎可以与国内所有类型的分站连接。
•*外观精巧、结构简单：本仪器电路板采用贴片式焊接，外观轻巧美观，结构精致合理，密封性极好，便于携带。
•测量范围：（0～4～100％CH）•主要技术指标：•1、适用条件：•环境温度：0℃～40℃•相对湿度：≤95%RH•大气压力：80～110KPa•风速：6～8m/s•2、主要技术参数：• 2.1工作电压波动范围:9V～24V DC• 2.2测量范围：0～4%～100%CH4• 2.3基本测量误差:•测量范围，%CH4基本误差，%CH4•0.00～1.00±0.10• 1.00～3.00真值的±10• 3.00～4.00±0.30• 4.00～40.00真值的±10•>40.00测量上限的±10•3、外壳：•外壳材料：锌合金•外型尺寸：225mm×166mm×53mm•重量：≤1.00Kg。
GJ40型甲烷传感器(高低浓)使用说明说
GJ40型甲烷传感器（高低浓度）使用说明书执行标准： Q/CMAS 1-2003 版 本 号： ver2.1 出版日期： 2005.05.18重庆梅安森科技发展有限责任公司MAS一、概述GJ40型高低浓度甲烷传感器(以下简称传感器)能用于煤矿井下或其他有甲烷气体的场所，监测环境甲烷浓度，并连续自动地将甲烷浓度值转换成标准电信号传送给关联设备，具有就地显示甲烷浓度值，超限声光报警等功能。
该传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置等配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。
产品的型号定义如下：二、工作原理该传感器以多功能超低功耗单片机MSP430为中央处理单元,由放大电路、数字显示、声光报警、信号输出等单元电路组成，框图如下：图 1 传感器电路原理框图传感器电路采用单片机设计，能就地检测显示甲烷浓度值，同时输出频率信号(电流信号、485通讯)，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。
传感器的电源电路采用开关电源，整机功耗低，有利于延长分站和传感器之间的传输距离。
传感器结构设计充分考虑了恶劣的环境条件,在结构强度和防水性能方面都采取了有效的措施，同时还特别加大了接口连接器的尺寸，保证传感器能稳定可靠地工作。
测量范围甲烷传感器三、技术特征1、适用条件环境温度：0℃～40℃相对湿度：≤98%大气压力：80kPa～110kPa(相对海拔高度-1000m～1500m)风速：0m/s～8m/s矿井环境中H2S气体小于6×10-62、主要技术指标：测量范围：0.00%CH4～40.0%CH4基本测量误差: 0.00%CH4～1.00%CH4≤±0.10%CH41.00%CH4～2.00%CH4≤±0.20%CH42.00%CH4～4.00%CH4≤±0.30%CH44.00%CH4～10.0%CH4≤±1.00%CH410.00%CH4～40.00%CH4≤±10.0%(相对误差)显示方式：四位红色数码管显示第一位：功能显示;1-热催化调零2-调热催化灵敏度3-热导调零4-调热导灵敏度5-调报警点6-调断电点7-调复电点8-自检后三位：测量数值显示;(％CH4)信号输出：信号输出：低浓度段200Hz～1000Hz 线性对应0%CH4～4.00%CH4高浓度段1200Hz～2000Hz线性对应0%CH4～40.0%CH4信号有效带负载能力：0Ω～500Ω报警方式：二级间歇式声光报警 声强≥85dB 光强：能见度>20m 采样方式：扩散式 元件检测反应速度：≤30S 热催化元件寿命：一年以上 整机工作电压：8V.DC ～24V.DC 整机工作电流：≤100mA （18V.DC ） 防爆等级：Exibd Ⅰ矿用本质安全兼隔爆型 3、外型特征： 外壳材料：不锈钢 外壳颜色：金属光泽外形尺寸：250×150×60(mm 3) 重 量：1.85kg 四、结构和安装传感器主机的机壳采用不锈钢材料制造，整机防尘防水性能好。
甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围及便携式甲烷检测报警仪的报警浓度
甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围及便携式甲烷检测报警仪的报警浓度 1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m 处应设置甲烷传感器。
2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m 处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6、封闭的地面选煤厂机房内上方应设置甲烷传感器。
处应设置甲烷传感器。
2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m 处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6、封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
8、瓦斯抽放泵站甲烷传感器的设置： 9、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
10、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
11、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
一氧化碳传感器的设置 1、一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%CO。
甲烷传感器安装标准
6 甲烷传感器的设置6．1甲烷传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并应安装维护方便，不影响行人和行车。
6．2甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围及便携式甲烷检测报警仪的报警浓度必须符合表1的规定。
表1 甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围及便携式甲烷检测报警仪的报警浓度6．3采煤工作面甲烷传感器的设置6．3．1 长壁采煤工作面甲烷传感器必须按图1设置。
U型通风方式在上隅角设置甲烷传感器T0或便携式瓦斯检测报警仪，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4，如图1a所示。
图1a U型通风方式采煤工作面甲烷传感器的设置6．3．5采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
6．4掘进工作面甲烷传感器的设置6．4．1煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必须按图4设置，并实现瓦斯风电闭锁：在工作面混合风流处设置甲烷传感器T1，在工作面回风流中设置甲烷传感器T2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T3。
6．4．4掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
6．5采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。
6．6设在回风流中的机电硐室进风侧必须设置甲烷传感器，如图6所示。
图6在回风流中的机电硐室甲烷传感器的设置6．9矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
6．10兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
6．11采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10-15m处应设置甲烷传感器。
低浓度甲烷传感器说明书
煤炭科学研究总院重庆分院产品使用说明书KG9701型智能低浓度沼气传感器感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
前言本说明书详细地介绍了KG9701型智能高低浓度沼气传感器的使用方法及使用注意事项，使用者在使用前请务必仔细阅读。
KG9701型智能低浓度沼气传感器在生产过程中执行的是煤炭科学研究总院重庆分院企业标准Q/MKC74-2005。
目次前言 (I)1 概述 (1)2 工作原理及结构特征 (2)3 技术特性 (3)4 尺寸、重量 (4)5 使用、调校 (4)6 典型故障处理 (6)7 维护、保养 (7)8 运输、贮存 (7)9 开箱及检查 (8)KG9701型智能低浓度沼气传感器1 概述KG9701型智能低浓度沼气传感器是一种专门用以监测煤矿井下低浓度沼气气体的本质安全型检测仪表。
除能连续监测外，还能自动地将检测到的沼气浓度转换成标准的电信号输送给井下监控系统。
井下监控系统根据本传感器输出的断电信号实现必要的近、远程设备断电。
本传感器还具有就地显示沼气浓度值，超限声光报警等功能。
注意：不得改变本安电路和本安电路有关电路中的电器元件的型号、规格及参数。
1.1 产品特点1.1.1 KG9701型传感器在设计上采用新型单片微机和高集成数字化电路，结构简单、性能可靠、调试、维护方便。
1.1.2 KG9701型传感器的传感头为新型的热催化元件，整机性能稳定，调校周期大大延长。
1.1.3 KG9701型传感器的零点、灵敏度及报警点皆采用红外遥控器调节。
1.1.4 KG9701型传感器除可连续检测沼气外，还能输出断电控制信号。
控制信号的断电点可任意设定，实现了一机多用。
1.1.5 KG9701型传感器的电源部分采用了新型的开关电源，整机功耗低，增加了传感器的传输距离。
1.1.6 KG9701型传感器具有故障自检功能，使用、维护方便。
1.1.7 KG9701型传感器的外壳采用了高强度结构设计，抗冲击能力强。
高低浓甲烷传感器维修教程
高低浓甲烷传感器维修教程一、引言高低浓甲烷传感器是一种用于监测和检测环境中甲烷气体浓度的重要仪器。
在长期使用过程中，由于各种原因可能出现故障或损坏，需要进行维修。
本文将介绍高低浓甲烷传感器的维修方法，以帮助用户解决常见的故障问题。
二、故障排除1. 检查电源：首先确保传感器的电源供应正常。
检查电源线是否连接牢固，电压是否稳定，电池是否有电，如果是外部供电，检查电源适配器是否正常工作。
2. 检查信号线：传感器通常通过信号线与监测系统连接。
检查信号线是否损坏，接头是否松动，确保信号的稳定传输。
如果有必要，可以尝试更换信号线。
3. 清洁传感器：传感器表面可能会积累灰尘或污垢，影响传感器的灵敏度和准确性。
使用干净的软布轻轻擦拭传感器表面，确保传感器处于清洁的状态。
4. 检查环境条件：高低浓甲烷传感器的工作性能受环境条件影响较大。
检查传感器所处的温度、湿度等环境参数是否在允许范围内。
如果环境条件不符合要求，可能会导致传感器无法正常工作。
5. 校准传感器：如果传感器的测量结果与实际情况不符，可能需要进行校准。
校准传感器时需要使用专用校准气体，按照说明书中的步骤进行操作。
校准时需要注意安全，确保操作人员不会暴露在高浓度甲烷气体中。
三、常见故障处理1. 传感器无法开机：首先检查电源供应是否正常，确认电源线连接是否牢固。
如果电源供应正常，可能是传感器内部出现故障，建议联系售后服务中心进行修理或更换。
2. 传感器测量值不稳定：这可能是由于环境条件不稳定或传感器内部故障所致。
首先检查环境条件是否稳定，如果环境条件正常，可以尝试进行校准。
如果问题仍然存在，建议联系专业维修人员进行检修。
3. 传感器测量值与实际情况不符：这可能是由于传感器校准不准确或传感器老化所致。
首先尝试进行校准，按照说明书中的步骤进行操作。
如果问题仍然存在，可能需要更换传感器。
4. 传感器显示异常信息：如果传感器显示异常信息或报警，需要及时处理。
首先查看说明书中的故障排除部分，根据提示进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、KG3019型高低浓甲烷传感器
1概述
KG3019型高低浓甲烷传感器是一种数字式的甲烷浓度测量仪器。
它采用三只发光数码管显示甲烷浓度的百分比数值，一只数码管显示正负号。
当甲烷浓度超限时，自动发出声光报警信号，并且具有甲烷高低浓度自动转换检测功能，适用各类瓦斯矿井，尤其在高瓦斯突出矿井更能体现其优越性。
另外，该传感器还能同各种类型、不同信号制式的系统或各类瓦斯监测设备相配套，如KJ92监控系统、KJ4监控系统、KJ2监测系统、A1监控系统、TF-200监控系统等，以及KG7005型风甲瓦斯闭锁装置、FDZB-1型风电甲烷闭锁装置、KHJ1智能型甲烷断电仪、KHJ2智能型甲烷断电仪等。
当配接KP1005型远程断电器后，还可以对动力设备进行开停控制。
工作环境：
a. 温度0～40℃
b. 相对湿度≤98%
c. 大气压力85～110kpa
d. 有瓦斯及煤尘爆炸危险环境
2 主要技术指标
2.1 甲烷传感器测量范围
低浓元件工作，0～4.00%CH
4；高浓元件工作，0～40.0%CH
4
2.2 测量误差
如表3－1所示。
2.3报警点
0.5%CH
4、1.0%CH
4
、0.75%CH
4
、3.00%CH
4
可选择。
报警方式：传感器红色灯光闪烁，蜂鸣器间断声响。
2.4输出信号制式
电流输出1～5mA；
频率输出200～1000Hz、5～15Hz，0～150～2000Hz，0～300～4000Hz。
表3－1 KG3019型高低浓甲烷传感器测量误差
2.5数显分辨值
低浓：0.01%CH
4；高浓：0.11%CH
4
2.6供电电源
9～24V，工作电流≤100mA
2.7 信号传输与本安供电最大距离
2km
2.8 工作方式
电脑控制高低浓度自动转换。
当甲烷浓度低于3.5%时，由低浓度元件进行检测；当甲烷浓度超过或等于3.5%时，由电脑控制自动转换到高浓度元件检测；当甲烷浓度下降至2%时，又自动转换到低浓度元件工作。
2.9 防爆型式
矿用本安兼隔爆型，防爆标志ExibdI
2.10 外形尺寸
175mm×78mm×138mm（见图3-1）
2.11 重量
≤2kg
3 工作原理
甲烷传感器对甲烷的检测，是利用检测元件将甲烷在空气中的含量转换成电量，测量这一电量，即测量了甲烷浓度（见图3-2）。
1.为高浓度零点电位器(W1)
2.为高浓灵敏度电位器(W4)
3.为低浓零点电位器(W2)
4.为低浓灵敏度电位器(W3)
5.为高浓转换按钮(SW1)
6.为复位按钮(SW2)
图3-1 KG3019型高低浓甲烷传感器外形及各按钮功能示意图
图3-2 KG3019型高低浓甲烷传感器工作原理方框图
电量的形成：本仪器采用热催化元件来检测低浓度甲烷(0～3.5%CH
)，
4
)。
热导元件检测高浓度甲烷(2～40%CH
4
热催化元件检测原理：将经过严格挑选搭配好的一对热催化元件接入低浓电桥的两个臂上(涂上催化剂的元件为黑色元件，即检测元件，不涂催化剂的为白色补偿元件)，通以适当的工作电流。
在甲烷浓度为零时，将电桥调至平衡状态。
当有甲烷与黑色催化元件接触时，甲烷借元件原有的温度而无焰燃烧，使元件温度增加，元件阻值增加(阻值增量的大小与甲烷浓度成正比)，电桥失去平衡，电桥输出端电位差增加，测量这一电位差，即可得到甲烷浓度，参见图3-3。
图3-3 低浓检测电桥
热导元件检测原理：热导元件是由铂合金制成的米粒状元件，其中一个装在密封的气室中为温度补偿元件，另一个装在不密封的气室中为检测元件。
根据科学实验的结果证明，各种气体的性能是不相同的。
假定空气的热导率为1，则甲烷的热导率约为1.318。
将经过严格挑选搭配好的一对热导元件接入高浓电桥的两个电臂上，通以适当的工作电流。
在甲烷浓度为零时将高浓电桥调至平衡状态。
当有甲烷气体存在时，由于补偿元件装在密封的气室中，它可以和外界的气体接触。
由于甲烷的热导率比空气大，结果使与甲烷气体接触的检测元件被带走的热量比只与空气接触的补偿元件被带走的热量多，因而使检测元件温度下降，电阻值减少，高浓电桥失去平衡，高浓电桥输出端电位差增加，此电位差与甲烷浓度成正比，测量
了该电位差即可得到甲烷浓度，参见图3-4。
图3-4 高浓检测电桥
4 使用说明
本传感器可通过一电缆(4芯)接入电源和输出信号。
插座的第一脚为正电源线(棕色)，第二脚为负电源线(黑或绿白线)，第三脚为信号线(蓝色)，第四脚为断电控制信号线(白色)。
接通电源后，可按下列方法调零校准：
（1）调整低浓零点与灵敏度
a.调整零点：用小螺丝刀轻轻旋转零点电位器(顺时针调大)，待
显示值为0.00时，停止调整。
b.标定灵敏度：将浓度为2.00%的甲烷标准气样通入传感器的气
室(流量为300毫升/分)，待显示稳定后，用小螺丝刀轻轻旋
转灵敏度电位器(顺时针调大)，待显示器显示2.00时，停止
调整。
c.通入新鲜空气，能正确回到零点，说明已调整好，否则重复步
骤a和b(注：如果灵敏度电位器调节圈数过多，可能影响零
点)。
（2）调整高浓零点与灵敏度
按一下高浓转换按钮，使之转到高浓：
a.调整零点：用小螺丝刀轻轻旋转零点电位器(顺时针调大)，待
显示值为0.0时，停止调整。
b.标定灵敏度：将浓度为2.0%的甲烷标准气样通入传感器的气室
(流量为300毫升/分)，待显示值稳定后，用小螺丝刀轻轻旋
转灵敏度电位器(顺时针调大)，显示器显示2.0时，停止调整。
c.通入新鲜空气，能正确回到零点，说明已调整好，否则重复步
骤a和b(注：如果灵敏度电位器调节圈数过多，可能影响零
点)。
d.高浓调整好后，按一下复位按钮，使之转入正常工作状态。
5 维修与复校
传感器使用一段时间后，为了保证检测准确度，必须对其经常性地、定期地校准。
（1）传感器本身测量误差主要决定于催化元件的误差，若长期使用而不校准，则误差就会加大，因此建议每隔一周进行一次调零及灵
敏度校准。
（2）最好每半年更换一次催化元件。
（3）要根据作用场所的含尘量大小，定期进行探头清洗和电路复测。
（4）印制板上更换元件，不得改变元件型号、规格、电路参数等。
元件更换后，必须涂复绝缘漆，至少涂两次。
（5）当需要更换传感器探头中的黑白元件或因故障需要维修而必须将传感器拆下时，应先切断传感器电源后再拆；待传感器重新装
上后，再送电。
切勿带电拆、装传感器，以免损坏。
