低浓度载体催化式甲烷传感器调校方法

合集下载

甲烷传感器调校

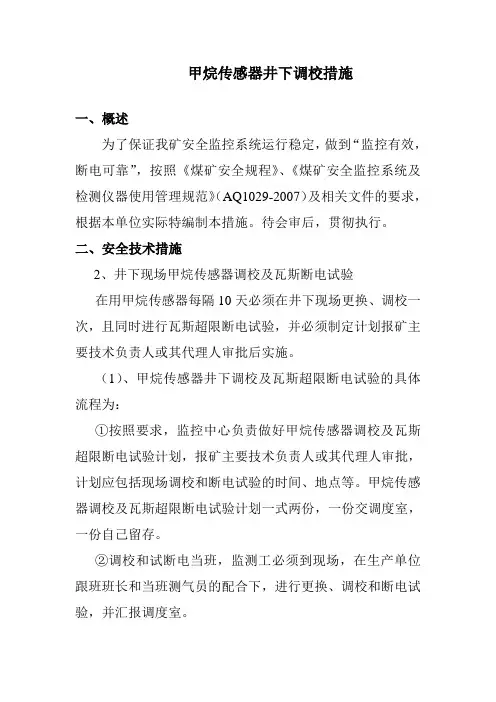

甲烷传感器调校

甲烷传感器井下调校措施一、概述为了保证我矿安全监控系统运行稳定,做到“监控有效,断电可靠”,按照《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)及相关文件的要求,根据本单位实际特编制本措施。

待会审后,贯彻执行。

二、安全技术措施2、井下现场甲烷传感器调校及瓦斯断电试验在用甲烷传感器每隔10天必须在井下现场更换、调校一次,且同时进行瓦斯超限断电试验,并必须制定计划报矿主要技术负责人或其代理人审批后实施。

(1)、甲烷传感器井下调校及瓦斯超限断电试验的具体流程为:①按照要求,监控中心负责做好甲烷传感器调校及瓦斯超限断电试验计划,报矿主要技术负责人或其代理人审批,计划应包括现场调校和断电试验的时间、地点等。

甲烷传感器调校及瓦斯超限断电试验计划一式两份,一份交调度室,一份自己留存。

②调校和试断电当班,监测工必须到现场,在生产单位跟班班长和当班测气员的配合下,进行更换、调校和断电试验,并汇报调度室。

③得到生产单位和调度所的确认后,测气员开始检查巷道中的瓦斯,在巷道中的瓦斯稳定、瓦斯浓度不大于0.8%且被控开关负荷侧有电的情况下,才允许进行甲烷传感器调校和瓦斯超限断电试验。

④当班监测工向监控机房电话汇报要求试断电,监控机房值班员接到电话,在待调校和瓦斯断电试验的甲烷传感器测点定义名称前加“调校”二字保存确认,电话通知井下监测工。

⑤井下监测工收到电话确认后,开始对现场待调校和断电试验的甲烷传感器进行更换。

⑥待瓦斯值显示稳定后,井下监测工开始对现场甲烷传感器调校和瓦斯断电试验。

⑦调校和瓦斯断电试验成功后,观察该甲烷传感器运行正常约5分钟,井下监测工才可以电话汇报监控机房确认断电试验结束,监控机房值班员立即恢复原测点定义,同时做好调校和试断电记录。

⑧此时,监控系统会自动复电,生产单位跟班班长可通知电工送电,当班监测工填好调校记录并签字。

(2)、低浓度甲烷传感器调校方法:调校方法按AQ1029-2007标准(附录B)执行,调校选用1%~2%(不含2%)甲烷校准气样,并超过断电浓度。

传感器的设置与调校

传感器的设置与调校
积聚,同时为便于使用与维护,高瓦斯和煤(岩)与 瓦斯突出矿井的采煤工作面上隅角必须设置便携式
甲烷检测报警仪。

低瓦斯和高瓦斯矿井的采煤工作面进风巷的甲 烷浓度一般较低,因此,工作面甲烷传感器和回风 巷甲烷传感器的断电范围为工作面和回风巷。

当煤(岩)与瓦斯突出时,在突出压力的作用下 ,突出的瓦斯会逆风流而进入进风巷,因此,煤( 岩)与瓦斯突出矿井采煤工作面的甲烷传感器,其 断电范围为工作面及其进、回风巷。
煤(岩)与瓦斯突出矿井的采煤 ≥1.0% CH4 工作面
高瓦斯和煤(岩)与瓦斯突出矿 ≥1.0% CH4 井的采煤工作面回风巷 装有矿井安全监控系统的采煤工 ≥1.5% CH4 作面回风巷 专用排瓦斯巷 ≥2.5% CH4
≥1.5% CH4
≥1.0% CH4 ≥1.5% CH4 ≥2.5% CH4 ≥0.5% CH4
11.回风巷道中的电气设备上风侧10-15m处应设置甲烷 传感器。 12.井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器
13.封闭的地面选煤厂机房内上方应设置甲烷传感器。
14.封闭的带式输送机地面走廊上方宜设置甲烷传感器
15.瓦斯抽放泵站甲烷传感器的设置。
1).地面瓦斯抽放泵站内距房顶300mm处必 须设置甲烷传感器。井下临时抽放泵站内下 风侧必须设置甲烷传感器。 2). 井下临时瓦斯抽放泵站下风侧栅栏外 必须设置甲烷传感器。 3). 抽放泵输入管路中应设置甲烷传感器 。利用瓦斯时,应在输出管路中设置甲烷传 感器;不利用瓦斯、采用干式抽放瓦斯设备 时,输出管路中也应设置甲烷传感器。
5.7.6监测监控系统传感器的调校
1 甲烷传感器的标校
1)校准气体
(1)甲烷校准气体配制,按配气要求的比例和程 序,控制压力和流量,依次向混合气瓶充入甲烷、氮 气和氧气原料气。配制好的甲烷校准气体用气相色谱 仪或红外线分析仪分析定值,其不确定度应小于5%

甲烷传感器调校及断电试验措施简易版

甲烷传感器调校及断电试验措施简易版

A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem ObjectAnd Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编订:XXXXXXXX20XX年XX月XX日甲烷传感器调校及断电试验措施简易版甲烷传感器调校及断电试验措施简易版温馨提示:本解决方案文件应用在对某一问题,或行业提出的一个解决问题的具体措施,过程包含确定问题对象和影响范围,分析问题,提出解决问题的办法和建议,成本规划和可行性分析,最后执行。

文档下载完成后可以直接编辑,请根据自己的需求进行套用。

一、概述为了保证我矿安全监控系统运行稳定,做到“监控有效,断电可靠”,按照《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)和《**矿业集团甲烷传感器调校和断电试验暂行规定》及相关文件的要求,根据本单位实际特编制本措施。

待会审后,贯彻执行。

二、安全技术措施1、监控机房微机操作工手控断电试验监控机房微机操作工每天上午10:30进行一次手控试断电,为强制性断电试验。

按照矿要求每天上午10:30,监控机房对井下各个采掘开头面逐个进行一次例行断电试验,实验前,监控机房值班微机操作员以电话方式询问调度台是否可以进行断电试验,得到当班调度员的同意确认后,开始进行强制断电试验。

断电后,机房操作员认真观察试断电情况,发现异常,及时通知监控值班人员。

监控机房值班操作员在得到当班调度员复电命令后,方可解除闭锁,并做好相应记录。

注意事项:监控机房值班微机操作员要与监控机房当班大班人员严格执行“手指口述”管理法,确保各个头面断电试验成功进行,断电复电无遗漏现象。

若当天上午10:30有个别头面因施工等原因暂时不能试断电的,经调度台当班值班员同意可以往后顺延,但原则上不能超过11:30。

甲烷传感器井下调校指南

甲烷传感器井下调校指南

甲烷传感器井下调校指南
一、调校前准备工作:
1、在地面准备好空气样、标气和流量计,航空插头连线和工具包。

2、在现场先检查传感器与航空插头接触是否完好。

传感器插头是否氧化,如氧化进行更换。

插座氧化用细改锥进行清理,如不能解决问题汇报更换。

3、检查传感器内部设置的报警值、断电值、复电值是否符合安装地点的设置要求。

检查牌板填写内容是否符合要求。

二、调校时注意事项:
1、通空气样至稳定时调零点,范围控制在0.00—0.03%CH4之间(流量控制在200ml/min,以传感器说明书为准)。

2、通校准气体数值稳定时持续90秒(微调稳定流量),观察显示值与标气浓度的差值,若不一致,进行精度校正,调校精度和校准气体浓度一致时,再持续稳定90秒(微调稳定流量)。

如精度不能调至校准气体值,汇报更换传感器。

(流量控制在200ml/min,以传感器说明书为准)
3、撤掉标气,查看回显值。

若回显值偏高或漂负,继续使用空气样进行零点调校。

三、调校结束后:
1、按规定吊挂好传感器和连接电缆。

2、修改牌板调校日期,清洁牌板卫生。

3、沿途巡查线缆吊挂,牌板吊挂,清洁设备卫生。

4、与地面值班员电话联系确认闭锁和调校曲线的成功性。

5、对照曲线图或实际数据填写甲烷传感器调校记录。

附:
1、《AQ1029-2007煤矿安全监控系统及监测仪器使用》-----低浓度甲烷传感器调校方法。

2、井下调校曲线示范图。

3、调校记录填写样本。

甲烷传感器调试记录。

矿用低浓传感器调校方法

矿用低浓传感器调校方法

图片如下:
对传感器进行线性 数据清除
对传感器进行硬件 调零
在新鲜空气中,预热 5~10MI00ML 调节减 压阀
在功能选项2,进行精度调试,也就 是我们说的通气。显示稳定时间, 大于90S。
使用遥控器,按住选项键, 使小数码管,循环一圈, 直至小数码管数字显示消 失,到此为止,调校数据 保存成功
减压阀 气体流量计
标气瓶 橡胶软管
调试程序
1)空气样用橡胶软管连接传感器气室。调节流量控制阀把流量调节到传感器 说明书规定值。 2)调校零点,范围控制在0.00%~0.03%CH4之内。 3)校准气瓶流量计出口用橡胶软管连接传感器气室 4)打开气瓶阀门,先用小流量向传感器缓慢通入1%~2%CH4标准气体,在 显示值缓慢上升的过程中,观察报警值和断电值。然后调节流量控制阀 把流量调节到传感器说明书规定的流量,使其测量值稳定显示,持续时 间大于90S,使显示值和校准气浓度值一致。若超差应更换传感器,预 热后重新测试。 5)在通气的过程中,观察报警值、断电值是否符合要求,注意声、光报警 和实际断的情况。 6)当显示值小于1.0%CH4时,测试复电功能测试结束后关闭气瓶阀门。 7)填写调校记录,测试人员签字。
调校程序
7)声、光报警测试。报警时报警灯应闪亮,声级计距蜂鸣器1M处,对正 声源,测量声级强度。 8)测量响应时间。用秒表测量通入2.0%甲烷标准气,显示值从零升至最大 显示值90%时的起止时间。 9)测试过程中记录分站的传输数据。误差值不超过0.。01% 10)数字传输的传感器,必须接分站测量传输性能。
填写调校记录,测试人员签字。
传感器具体操作调试步骤
(1)9701低浓传感器调零方法 通电后预热10分钟,当数据稳定后,按遥控选择键到第五选项,即传感 器自检点,再同时按遥控板上三个键,将数据清零。 如上操作后,传感器数据不能归为零,这时,打开传感器后盖,用小螺丝 刀调节电路板上的电位器,将数据归零。 (2)通气调试 将甲烷标准气样通入传感器,这时传感器数据开始发生变化,大约90S后, 待数据稳定后,用遥控器选择到第二选项上,对照所通气样的浓度,利 用遥控板上下键,将传感器所显示浓度数据调整为所通标气数据浓度。 最后再按选择键推出选项,通气结束。 (3)报警点和断电点设置 传感器选项2为报警点设置,3为断电点设置。

甲烷传感器调校及断电试验措施

甲烷传感器调校及断电试验措施

甲烷传感器调校及断电试验措施一、概述为了保证我矿安全监控系统运行稳定,做到监控有效,断电可靠,按照《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》和《**矿业集团甲烷传感器调校和断电试验暂行规定》及相关文件的要求,根据本单位实际特编制本措施。

待会审后,贯彻执行。

二、安全技术措施1、监控机房微机操作工手控断电试验监控机房微机操作工每天上午10:30进行一次手控试断电,为强制性断电试验。

按照矿要求每天上午10:30,监控机房对井下各个采掘开头面逐个进行一次例行断电试验,实验前,监控机房值班微机操作员以电话方式询问调度台是否可以进行断电试验,得到当班调度员的同意确认后,开始进行强制断电试验。

断电后,机房操作员认真观察试断电情况,发现异常,及时通知监控值班人员。

监控机房值班操作员在得到当班调度员复电命令后,方可解除闭锁,并做好相应记录。

注意事项:监控机房值班微机操作员要与监控机房当班大班人员严格执行手指口述管理法,确保各个头面断电试验成功进行,断电复电无遗漏现象。

若当天上午10:30有个别头面因施工等原因暂时不能试断电的,经调度台当班值班员同意可以往后顺延,但原则上不能超过11:30。

2、井下现场甲烷传感器更换、调校及瓦斯断电试验在用甲烷传感器每隔10天必须在井下现场更换、调校一次,且同时进行瓦斯超限断电试验,并必须制定计划报矿主要技术负责人或其代理人审批后实施。

、甲烷传感器井下更换、调校及瓦斯超限断电试验的具体流程为:①按照要求,监控中心负责填好甲烷传感器调校及瓦斯超限断电试验计划申请,报矿主要技术负责人或其代理人审批,计划应包括现场更换、调校和断电试验的时间、地点等。

甲烷传感器调校及瓦斯超限断电试验计划一式两份,一份交调度所,一份自己留存。

②更换、调校和试断电当班,监测工必须到现场,在生产单位跟班班长和当班测气员的配合下,进行更换、调校和断电试验,并汇报调度所。

③得到生产单位和调度所的确认后,测气员开始检查巷道中的瓦斯,在巷道中的瓦斯稳定、瓦斯浓度不大于0.8%且被控开关负荷侧有电的情况下,才允许进行甲烷传感器更换、调校和瓦斯超限断电试验。

甲烷传感器调校操作规程

甲烷传感器调校操作规程

大方县达溪镇新果煤矿瓦斯监控系统甲烷传感器调校操作规程2020年度目录甲烷传感器调校操作规程 (1)KG9001C型高低浓度甲烷传感器参数 (1)气瓶携带要求及注意事项 (1)现场调校施工步骤 (2)瓦斯传感器更换 (4)瓦斯传感器调校操作规程KG9001C型高低浓度甲烷传感器参数1.1主要性能1.1.1采用了新型的单片机和高集成的数字化电路,整机电路结构简单,性能可靠,便于维护、调试。

1.1.2具有就地显示甲烷浓度值,超限声光报警等功能。

1.1.3采用了新型的开关电源,整机功耗低,增加了信号的传输距离。

1.1.4具有故障自检功能,使用、维护方便。

1.1.5外壳结构采用了高强度的不锈钢材料,增强了传感器的抗冲击能力。

1.2技术参数1.2.1 整机工作电压:(9~24.5V)1.2.2测量范围:0.00%CH4~40.0%CH4。

1.2.3传感器高低浓度检测元件自动转换点:传感器从低浓度转换到高浓度状态,转换点为4.00%CH4;传感器从高浓度转换到低浓度状态,转换点为2.00%CH4。

1.2.4 传感器显示值稳定性1.2.4.1 在(0.00~4.00)%CH4范围内,甲烷浓度恒定时,传感器显示值或输出信号值(换算为甲烷浓度值)变化量不超过0.04%CH4.1.2.4.2 在(4.00~40.0)%CH4范围内,甲烷浓度恒定时,传感器显示值或输出信号值(换算为甲烷浓度值)变化量不超过0.4%CH4.1.3 信号最小传输距离:2KM。

1.4 检测相应速度:≤20s。

1.5 热催化元件寿命:一年以上。

热导元件寿命:三年。

气瓶携带要求及注意事项2.1瓦斯气瓶和空气瓶完好,气瓶及流量计闸阀关闭严密不漏气,气瓶保护外套完好,施工工器具齐全。

2.2 监测工携带瓦斯气瓶在乘坐罐笼、巷道内行走时,必须保护好气瓶,严防气瓶受碰撞、挤压造成事故、损坏、漏气,在现场未调校前严禁将气瓶从保护外套取出。

现场调校施工步骤3.1 调校前准备工作:3.1.1调校前电话通知监控机房,在监控平台上申请需要调校的甲烷传感器,设置好调校测点、时间、内容及相关数据,汇报县监控中心验证并通过调校申请。

AQ6203-2006煤矿用低浓度载体催化式甲烷传感器

AQ6203-2006煤矿用低浓度载体催化式甲烷传感器

前言低浓度载体催化式甲烷传感器是我国煤矿安全监控系统普遍采用的用于检测煤矿井下甲烷气体的仪器。

MT444-1995《煤矿用低浓度载体催化式甲烷传感器技术条件》对规范此类仪器的设计、生产、检验起到了重要作用。

但随着相关技术的进步与发展,标准中的部分条款已经不能满足要求,部分技术指标和试验方法也需要修正和补充。

本标准替代MT444-1995《煤矿用低浓度载体催化式甲烷传感器技术条件》。

本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。

本标准起草单位:煤炭科学研究总院重庆分院、国家安全生产重庆矿用设备检测检验中心、煤炭科学研究总院抚顺分院。

本标准主要起草人:黄强、于庆、樊荣、王涛、金小汉、陈福民、缪亚新、刘强。

1范围煤矿用低浓度载体催化式甲烷传感器本标准规定了煤矿用低浓度载体催化式甲烷传感器的技术要求、试验方法、检验规则、标志、包装、使用说明、运输和贮存等。

本标准适用于载体催化式低浓度甲烷传感器(以下简称传感器)。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB191-2000包装储运图示标志GB/T2423.1-2001电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2-2001电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.4-93电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击GB/T2423.8-1995电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落GB/T2423.10-1995电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动(正弦)GB3836.1-2000爆炸性气体环境用电气设备第1部分:通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分:隔爆型“d”GB3836.4-2000爆炸性气体环境用电气设备第4部分:本质安全型“i”GB4208-93外壳防护等级(IP代码)GB9969.1-1998工业产品使用说明书总则GB10111-88利用随机数骰子进行随机抽样的方法AQ6202-2006煤矿甲烷检测用载体催化元件MT210-90煤矿通信、检测、控制用电工电子产品基本试验方法MT/T772-1998煤矿监控系统主要性能测试方法3术语和定义3.1显示值displayedvalue传感器显示的测量数值。

关于催化燃烧式甲烷传感器的调校规定01(待下发)

关于催化燃烧式甲烷传感器的调校规定01(待下发)

关于低浓度催化燃烧式甲烷传感器的调校规定各煤业子公司、矿井:现行有关甲烷传感器的行业标准和规定存在不统一问题,为贯彻落实“通风可靠、抽采达标、监控有效、管理到位”瓦斯综合治理工作体系中“监控有效”,严格要求,对相关标准和规定的条款选择就高不就低的原则,规范甲烷传感器的调校工作,统一标准,确保甲烷传感器的灵敏度满足井下监控要求,特规定如下:一、甲烷传感器是煤矿重要的计量器具,属于强制检定范围(通风安全仪器属于强制检定的有:瓦斯计,包括甲烷传感器、甲烷测定器、便携仪甲烷报警仪;有害气体分析仪,包括CO传感器;速度计,包括风速传感器、机械风表、电子式风表)。

检定工作必须由省煤矿安全监察局公示、年度评审通过、具有乙级及以上资质的单位完成,检定合格仪器可以入井,检定不合格仪器严禁入井使用。

正常使用的甲烷传感器的检定周期1年,新购、更换甲烷传感器的黑白元件、经受大于4%CH4气体冲击后必须经过检定合格后方可使用。

二、使用中的甲烷传感器必须进行定期调校,调校工作由本单位监测工完成。

在用甲烷传感器的调校周期为7天。

三、甲烷传感器的调校分为:地面维修室的调校、井下现场调校(包括日常定期调校、安装测试调校、故障排除调校)、特定目的检查调校(上级检查)。

甲烷传感器在出库入井前、大修后、连续使用时间大于6个月升井检修等可在地面维修室调校。

在用甲烷传感器进行甲烷超限断电功能测试、定期调校、安装测试调校可在井下完成。

特定检查目的调校根据检查人要求选择地面维修室或井下现场。

四、甲烷传感器调校相关参数1、零点漂移允许误差范围为0.00%~0.03%CH4。

2、基本误差允许范围3、响应时间T90小于20s。

响应时间是指甲烷传感器在通入标准甲烷气体从零点上升到传感器显示标准气样浓度90%时所需要的时间。

如:标准气样浓度为3.20% CH4,按照说明书所要求流量200ml/min通入气体,甲烷传感器显示为3.35% CH4,传感器从0.00% CH4上升到3.02% CH4(3.35% CH4×90%=3.015% CH4)时所需要的时间为14s,14s即为响应时间。

煤矿用低浓度载体催化式甲烷传感器检测作业指导书

煤矿用低浓度载体催化式甲烷传感器检测作业指导书

甲烷传感器日常调校作业指导书1、适用范围本方法适用于矿用低浓度甲烷传感器(以下简称传感器)的日常调校。

2、引用标准和依据AQ6203-2006《低浓度载体催化式甲烷传感器》3、检测条件a)温度:15℃-35℃b)相对湿度:45%—75% .c)大气压力:80kPa—116kPa.4、调校用仪器设备校准中所使用的仪器、仪表精度能满足检测要求。

1)、零点气体清洁空气2)检测用气体标准物质试验中所使用的空气中甲烷气体标准气样应采用经国家计量部门考核认证的单位提供的气样,其不确定度不大于3%.各项试验所使用气样应符合要求.3)、与气体标准物质钢瓶配套使用的气体减压阀:4个。

4)、声级计:1个。

准确度不大于П级5)、电压表和电流表:采用四位半的数字万用表,其准确度应不小于0.5级。

6)、秒表:1个。

分度值不大于0.01 s。

7)、气体流量计:测量范围:30 ml/min—300 ml/min8)、频率计:(0—1000)kH Z,最大允许误差≤1×10-6。

9)、直流稳压电源:输出电压:(0-30)V,输出电流:2A。

4、调校项目及方法1)、外观及结构检查仪器应附有制造厂的使用说明书,仪器名称、型号、出厂时间、编号,外观完好,结构完整,附件齐全,连接可靠;通电后仪器测量值的指示器应清晰无缺陷。

2)、遥控调校功能测试传感器应有遥控器调校功能。

在以下所有需对传感器调校的试验中,应使用与仪器配套的遥控器来完成,遥控器使用方法按产品使用说明书规定使用。

4)、仪器校准A)零点校准接通电源,让仪器稳定后用清洁空气调准仪器零点。

B)、基本误差测定按产品说明书规定的气体流量,分别通人1%、3.0%CH4的气体标准物质,每次读取仪器稳定后示值,每点做三次,取算术平均值(ΔX)作为各点的仪器示值,按式(1)计算示值误差,其结果应符合表1的规定:ΔX =X ___-X 0 (1)式中:X ___——三次示值的平均值;X 0——通入的甲烷标准值。

最实用的甲烷传感器调校操作规程

最实用的甲烷传感器调校操作规程

井下使用中甲烷传感器调校操作规程1、按规程规定每15天在设置地点进行一次调校。

2、配备器材:1.5%-2%CH4校准气体、配套的减压阀、气体流量计和橡胶软管,空气样等。

3、调校前准备工作:⑴、调校人员通知监控值班人员,监控值班人员向矿调度、上级监控平台汇报。

⑵、监控值班人员在监控系统上标校栏打√。

⑶、将气瓶垂直于巷道底板放好(流量调节阀朝上,瓶体朝下)。

⑷、将待调校传感器取下放至巷道底板,检查甲烷传感器外观是否完好,并清理表面及气室周围积尘,打开进气罩遮挡片。

2、调校零点:⑴、将空气瓶导气管与传感器气室连接,注意连接要保证紧密不漏气。

⑵、用遥控器将传感器调至显示“数字1”档。

⑶、缓慢打开空气瓶开关,缓慢调整流量调节阀,使气瓶压力表显示压力数值在0~3兆帕之间。

再调节流量计,使流量稳定在0.2L/min(低浓传感器)或0.1L/min(高低浓传感器)。

⑷、持续通入空气样时间大于90秒后,待传感器显示值稳定后方可进行调零工作。

⑸、用遥控器调整零点,调校零点,范围控制在0.00%-0.03%CH4之内,防止负漂。

⑹、调零结束后,按遥控器确定保存零点,然后关闭空气瓶开关,保证闸阀关闭严密,然后准备进入下道工序,在此过程中,通向传感器气室的导气管不要拔出。

4、调校精度:⑴、测试报警值和断电值①、用遥控器将传感器调至显示“数字2”档。

②、首先缓慢打开甲烷气瓶开关,使气瓶压力表显示压力数值在0~3兆帕之间。

缓慢调整流量调节阀,先用小流量向传感器气室缓慢通入校准气样,使传感器显示值缓慢上升,在此过程中,观察报警值和断电值是否符合要求,并注意在传感器显示值上升到报警值和断电值时,是否发出声光报警和现场是否断电。

③、报警值和断电值误差不超过±0.05%CH4,若超差则重新校准一次,若两次误差都超过±0.05%CH4,则对该传感器进行更换后重新调校。

⑵、校准精度报警值和断电值测试完成后把流量调节到0.2L/min(低浓传感器)或0.1L/min (高低浓传感器)刻度上,持续时间大于90秒,待传感器显示稳定后,记录显示值,然后用遥控器将传感器显示值调整至与标准气样浓度相一致,并使其测量值稳定显示60秒后无变化,方可按遥控器确定保存精度,调校结束。

甲烷传感器调校方法

甲烷传感器调校方法

甲烷传感器调校方法
甲烷传感器调校方法
1、调校前准备工作:
1)向矿调度电话汇报,征得矿调度同意后方可开始调校。

2)调校前电话通知监控机房,将待调校传感器测点名称更改为:“调校”字样,待集团公司上传网页上测点出现“调校”时方可进入下道工序。

3)将气瓶垂直于巷道底板放臵好(流量调节阀朝上,瓶体朝下)。

4)将待调校传感器取下放至巷道底板,检查甲烷传感器外观是否完好,并清理表面及气室周围积尘,打开进气罩遮挡片。

2、调校零点:
1)将空气瓶导气管与传感器气室连接,注意连接要保证紧密不漏气。

AQ6203-2006煤矿用低浓度载体催化式甲烷传感器

AQ6203-2006煤矿用低浓度载体催化式甲烷传感器

前言低浓度载体催化式甲烷传感器是我国煤矿安全监控系统普遍采用的用于检测煤矿井下甲烷气体的仪器。

MT444-1995《煤矿用低浓度载体催化式甲烷传感器技术条件》对规范此类仪器的设计、生产、检验起到了重要作用。

但随着相关技术的进步与发展,标准中的部分条款已经不能满足要求,部分技术指标和试验方法也需要修正和补充。

本标准替代MT444-1995《煤矿用低浓度载体催化式甲烷传感器技术条件》。

本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。

本标准起草单位:煤炭科学研究总院重庆分院、国家安全生产重庆矿用设备检测检验中心、煤炭科学研究总院抚顺分院。

本标准主要起草人:黄强、于庆、樊荣、王涛、金小汉、陈福民、缪亚新、刘强。

1范围煤矿用低浓度载体催化式甲烷传感器本标准规定了煤矿用低浓度载体催化式甲烷传感器的技术要求、试验方法、检验规则、标志、包装、使用说明、运输和贮存等。

本标准适用于载体催化式低浓度甲烷传感器(以下简称传感器)。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB191-2000包装储运图示标志GB/T2423.1-2001电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2-2001电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.4-93电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击GB/T2423.8-1995电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落GB/T2423.10-1995电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动(正弦)GB3836.1-2000爆炸性气体环境用电气设备第1部分:通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分:隔爆型“d”GB3836.4-2000爆炸性气体环境用电气设备第4部分:本质安全型“i”GB4208-93外壳防护等级(IP代码)GB9969.1-1998工业产品使用说明书总则GB10111-88利用随机数骰子进行随机抽样的方法AQ6202-2006煤矿甲烷检测用载体催化元件MT210-90煤矿通信、检测、控制用电工电子产品基本试验方法MT/T772-1998煤矿监控系统主要性能测试方法3术语和定义3.1显示值displayedvalue传感器显示的测量数值。

煤矿各类传感器的日常调校维护要求和标准

煤矿各类传感器的日常调校维护要求和标准

煤矿各类传感器的日常调校维护要求和标准一、使用与维护1、煤矿企业应在能力允许的情况下建立安全监控设备检修室,负责本矿安全监控设备的安装、调校、维护和简单维修工作。

如果各方面原因无法建立自己的检修室的小型煤矿企业应将安全监控仪器送到专门的检修中心进行调校和维修。

2、煤矿企业的安全监控设备检修室应配备甲烷传感器和测定器校验装置、稳压电源、示波器、频率计、信号发生器、万用表、流量计、声级计、甲烷校准气体、标准气体等仪器装备。

二、校准气体要求1、配制甲烷校准气样的装备和方法应符合MT/T423的规定,选用纯度不低于99.9%的甲烷标准气体作原料气。

配制好的甲烷校准气体应以标准气体为标准,用气相色谱仪或红外线分析仪分析定值,其不确定度应小于5%。

2、甲烷校准气体配气装置应放在通风良好,符合国家有关防火、防爆、压力容器安全规定的独立建筑内。

配气气瓶应分室存放,室内应使用隔爆型的照明灯具及电气设备。

3、高压气瓶的使用管理应符合国家有关气瓶安全管理的规定。

三、调校要求1、安全监控设备应按产品使用说明书的要求定期调校、测试,每月至少1次。

2、安全监控设备使用前和大修后,应按产品使用说明书的要求测试、调校合格,并在地面试运行24h—48h方能下井。

3、甲烷传感器应使用校准气样和空气气样在设备设置地点调校,便携式甲烷检测报警仪和甲烷检测报警矿灯等在仪器维修室调校。

采用载体催化原理的甲烷传感器、便携式甲烷检测报警仪和甲烷检测报警矿灯等,每15d至少调校1次。

采用激光原理的甲烷传感器等,每6个月至少调校1次。

各类甲烷传感器、便携式甲烷检测报警仪和甲烷检测报警矿灯等调校时,应先在新鲜空气中或使用空气样调校零点,使仪器显示值为零,再通入浓度为1%—2%CH 的甲烷校准气体,调整仪器的显示值与校准气体浓度一致,气样流量应符合产品使用说明书的要求。

4、除甲烷以外的其他气体监控设备应采用空气样和标准气样按产品说明书进行调校。

风速传感器选用经过标定的风速计调校。

甲烷传感器的调校与使用(终极版)

甲烷传感器的调校与使用(终极版)

甲烷传感器的调校与使用实验一:甲烷传感器的调校与使用一、实验目的1、理解甲烷传感器检测甲烷浓度的原理;2、掌握载体催化式甲烷传感器的结构组成及其工作原理;3、熟练掌握甲烷传感器的调校及使用方法;二、实验器材1、甲烷传感器:(KG9701A)2、监控分站:KJ90监控系统配套大分站;3、甲烷标气(2.0%);三、实验原理KG9701A型甲烷传感器可以连续监测煤矿井下环境气体中的甲烷浓度,具有就地显示甲烷浓度值,超限声光报警、将甲烷浓度转换成标准电信号传送给分站等关联设备等功能。

KG9701A使用的是热催化式甲烷检测原理,并运用单片机对检测信号进行处理,并有遥控调校、故障自检等功能。

其工作原理电路框图如下。

图1 KG9701A电路原理框图四、实验步骤与过程1、连线将来自分站的专用电缆航空插头(1号口——电源正极,红色线;2号口——电源负极,蓝色线;3号口——恒流或频率信号输出,白色线;4号口——恒流断电控制信号输出,绿色线。

)按对应位置插入传感器上的航空插座,并旋紧固定。

检查无误后,接通电源,使传感器工作预热20分钟。

2、零点调节①零点调节:待传感器预热20分钟后,按遥控器上的“选择”键使小数码管显示为“1”。

然后按“▲”或“▼”键使大数码管显示为0.00,即调零完毕。

3、精度调节由于没有标准气体,我们只是练习如何调节精度。

即在每分钟通入一定的标准气体的条件下,按遥控器上的“选择”键使小数码管显示为“2”,再按“▲”键或“▼”键使大数码管显示数值与标准气体浓度值一致。

4、报警点设置按遥控器上的“选择”键使小数码管显示为“3”,再按“▲”键或“▼”键使大数码管显示数值为所要设置的报警值(如掘进工作面放置的瓦斯传感器应设置为1.00)。

5、断电值设置按遥控器上的“选择”键使小数码管显示为“4”,再按“▲”键或“▼”键使大数码管显示数值为所要设置的断电值。

6、自检:按遥控器上的“选择”键使小数码管显示为“5”,此时传感器的显示值应为2.00,对应的输出信号值应为360Hz或1.80mA。

GJC4低浓度甲烷传感器--使用说明书资料

GJC4低浓度甲烷传感器--使用说明书资料

北京消防救护器材厂GJC4低浓度甲烷传感器产品使用说明书执行标准:AQ6203-2006、GB3836-2010版本号:Ver1.0出版日期:2011-05-01在安装、使用产品前请仔细阅读产品使用说明书北京消防救护器材厂目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录警示:维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号!本安关联产品不得随意改变配置!一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。

它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备,并具有就地显示沼气浓度值,超限声光报警等功能。

传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套,适宜在煤矿采掘工作面、机电硐室,回风巷道等地点固定使用。

二、型号及含义量程范围(%CH4)催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸:270 × 155 × 55mmb)重量:≤1.3k g;c)外壳材质:不锈钢。

四、主要特点1.采用新型单片微机和高集成数字化电路,使电路结构简单,性能可靠,便于维修与调试。

•2.实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。

3.增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。

4.采用新型开关电源,降低了整机功耗,增加了仪器传输距离。

5.增加了故障自检功能,便于使用与维护。

6.设计了新型高强度外壳结构,增强了仪器抗冲击能力。

五、主要技术参数1、适用条件环境温度:0℃~40℃相对湿度:≤98%RH大气压力:80kPa~116kPa风速:0m/s~8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。

煤矿用低浓度载体催化式甲烷传感器标准装置操作规程

煤矿用低浓度载体催化式甲烷传感器标准装置操作规程

煤矿用低浓度载体催化式甲烷传感器标准装置操作规程煤矿用低浓度载体催化式甲烷传感器标准装置操作规程一、打开各气阀,检查瓶内气体压力及接头气密性能。

二、阅读被测仪器的说明书,了解仪器的特性,并按照其规定的流量进行操作。

3、在以下所有需要校准传感器的测试中,应使用与传感器匹配的遥控器测试其远程校准功能。

四仪器通电预热后,调整仪器零点。

五、检验仪器的显示稳定性。

传感器接上稳压电源,待传感器零点在清洁空气中稳定后,按规定流量,通入2.0%ch4的标准气样,3min后将传感器显示值的最大值与最小值的差值,重复测定3次,取最大值。

六、检查仪器的基本误差。

用清洁空气和2.0%CH4标准气体校准传感器三次。

在清洁空气中稳定后,分别注入测量范围为0.5%、1.5%和3.5%CH4的标准气体样品三分钟,并重复测量四次。

七、检验仪器工作电压范围。

传感器接上稳压电源,将稳压电源的输出分别调至产品企业标准规定的最高与最低工作电压,按第五、六条规定的方法对传感器进行显示值稳定性和基本误差测定。

八、通过不小于2km的模拟电缆将传感器与相关设备连接,相关设备将提供传感器所需的电源。

按照第6条规定的方法进行测试,记录相关设备的显示值或输出信号值,并重复测量4次。

九、按规定的流量通入2.0%ch4的标准气样,检验仪器响应时间。

十、设定传感器的报警点,待零点稳定后,通入规定的甲烷标准气体,记录出现声、光信号瞬间传感器的显示值,用声级计测量报警声级强观察20m处的报警灯信号,计算设定报警点的甲烷浓度值与显示值之间的差值。

十一、以上各项检验完毕后,关闭各气瓶。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

低浓度载体催化式甲烷传感器调校方法
在使用中的低浓度载体催化式甲烷传感器必须每隔15天应按以下方法调校:
一、配备器材
1%-2%CH4校准气体、配套的减压阀、气体流量计和橡胶软管,空气样。

二、调校程序
1、调零点:a)空气样用橡胶软管连接传感器气室。

调节流量控制阀把流量调节到200ml/分钟。

b)调校零点,范围控制在0.00%-0.03%CH4之内。

2、标准气样标校:a)校准气瓶流量计出口用橡胶软管连接传感器气室。

b)打开气瓶阀门,先用小流量向传感器缓慢通入2.0%CH4
校准气体,在显示值缓慢上升的过程中,观察报警值和断电值。

然后调节流量控制阀把流量调节到200ml/分钟,使其测量值稳定显示,持
续时间大于90s。

使显示值与校准气浓度值一致。

若有误差应使用遥控器将显示值调到与气样浓度一致(2.00)否则应更换传感器,预热后重新测试。

三、注意事项:
a)通气前首先检查传感器的完好及气室是否有堵塞现象,发现
问题及时处理。

在通气的过程中,观察报警值、断电值是否符合要求,注意声、光报警和实际断电情况。

b)当显示值低于0.8%CH4时观测是否能够复电。

c)升井后查询系统是否与现场实验情况一致,填写调校记录,测试人员签字。
