可控硅整流器工作原理

可控硅整流原理

可控硅整流原理可控硅（SCR）是一种半导体器件，具有单向导电性能，可用于整流电路。

可控硅整流器是一种常见的电力电子装置，广泛应用于交流电源的整流和调节。

本文将介绍可控硅整流原理及其工作原理。

可控硅整流器是一种电子器件，由可控硅和辅助电路组成。

可控硅是一种双向触发器件，只有在外部触发脉冲作用下才能导通，所以它能够实现对交流电压进行整流。

可控硅整流器的工作原理是利用可控硅的触发角控制来实现对交流电压的整流。

在正半周，当交流电压的极性为正时，可控硅的阳极和门极之间的电压为正，此时可控硅处于关断状态，不导通。

当触发脉冲到来时，可控硅的门极电压达到触发电压，可控硅导通，形成通路，电流开始流过可控硅。

在负半周，当交流电压的极性为负时，可控硅的阳极和门极之间的电压为负，同样处于关断状态。

当再次触发脉冲到来时，可控硅再次导通，形成通路，电流继续流过可控硅。

通过这样的方式，可控硅整流器能够将交流电压转换为直流电压输出。

可控硅整流器的触发角是指可控硅导通的相位角，它决定了整流电路的输出电压和电流的大小。

通过控制触发角，可以实现对输出电压的调节。

当触发角较小时，可控硅导通的时间较长，输出电压较大；当触发角较大时，可控硅导通的时间较短，输出电压较小。

因此，可控硅整流器能够实现对输出电压的调节，从而实现对电力系统的功率控制。

总之，可控硅整流器利用可控硅的触发角控制，实现对交流电压的整流和调节。

它具有结构简单、控制方便、效率高等优点，被广泛应用于电力系统中。

希望本文能够帮助读者更好地理解可控硅整流原理及其工作原理，为相关领域的研究和应用提供一定的参考价值。

6脉冲12脉冲可控硅整流器原理与区别

6脉冲12脉冲可控硅整流器原理与区别6脉冲和12脉冲可控硅整流器是一种用于交流电转直流电的电力电子装置。

它们的主要原理和区别如下：1.原理可控硅整流器是一种半电压型整流装置，通过控制可控硅的导通角，改变可控硅导通时间的方式，将交流电转换成直流电。

可控硅整流器的主要控制参数有触发脉冲角度和触发脉冲宽度。

6脉冲可控硅整流器的原理是在单相交流电源上，通过两组互相相差60°的三相整流方式，使得输出的直流电压带有6个整流脉动。

12脉冲可控硅整流器的原理是通过两个直流电枢和两组互相相差30°的三相整流方式，在一个周期内产生12个整流脉动，从而减小了脉动幅值，得到了更平滑的直流输出电压。

2.区别2.1.输出电压波形6脉冲可控硅整流器的输出电压波形带有6个整流脉动，脉动幅值较大，相对于12脉冲可控硅整流器而言，输出的直流电压波动较大。

12脉冲可控硅整流器通过在一个周期内产生12个整流脉动，脉动幅值较小，输出的直流电压波动较小。

相对于6脉冲可控硅整流器而言，得到了更平滑的直流输出电压。

2.2.输出电流波形6脉冲可控硅整流器的输出电流波形带有6个整流脉动，脉动幅值较大。

12脉冲可控硅整流器的输出电流波形带有12个整流脉动，脉动幅值更小。

2.3.效率12脉冲可控硅整流器相对于6脉冲可控硅整流器而言，由于输出电压波动更小，脉动幅值更小，因此具有更高的效率。

2.4.成本12脉冲可控硅整流器相对于6脉冲可控硅整流器而言，由于结构复杂性更高，需要控制电路和相应的控制技术，所以成本更高。

综上所述，12脉冲可控硅整流器相对于6脉冲可控硅整流器来说，输出的直流电压和电流波动更小，效率更高，但成本也更高。

在实际应用中，可根据需求和成本的考虑来选择合适的可控硅整流器。

可控硅整流原理

可控硅整流原理可控硅（SCR）是一种半导体器件，它具有双向导电性能，可以实现电流的控制和整流功能。

在电力系统中，可控硅整流器被广泛应用于交流电源的调节和控制，具有很高的效率和可靠性。

本文将介绍可控硅整流原理及其应用。

首先，我们来看一下可控硅的基本结构和工作原理。

可控硅由四层半导体材料组成，其中有一个控制端和两个电极端。

当控制端施加一个触发脉冲信号时，可控硅将导通并保持通态，直到电流下降到零。

这种特性使得可控硅可以实现交流电源的整流功能。

在实际应用中，可控硅整流器通常由可控硅、二极管和电感器组成。

当交流电源输入到整流器中时，可控硅将根据控制信号进行导通，将正半周的电流导通，而在负半周则处于关断状态。

通过这种方式，交流电源可以被转换为直流电源输出。

同时，二极管和电感器可以对电流进行滤波和稳压，确保输出电压的稳定性和纹波度。

除了整流功能，可控硅整流器还可以实现电流的调节和控制。

通过改变控制信号的触发角度，可以实现对输出电压和电流的调节，从而满足不同的电源需求。

这种灵活性使得可控硅整流器在工业控制和电力调节中得到广泛应用。

在电力系统中，可控硅整流器还可以实现功率因素的校正和谐波的抑制。

通过控制可控硅的导通角度和触发脉冲的宽度，可以实现对功率因素的调节，提高系统的功率因数。

同时，可控硅整流器还可以对谐波进行滤波和抑制，减少对电网的干扰。

总的来说，可控硅整流器具有高效、可靠和灵活的特点，可以实现对交流电源的整流、调节和控制。

在电力系统中，可控硅整流器发挥着重要的作用，提高了电能利用率和系统的稳定性。

随着电力电子技术的不断发展，可控硅整流器将会有更广泛的应用前景。

以上就是关于可控硅整流原理的介绍，希望能够对读者有所帮助。

可控硅整流器作为一种重要的电力电子器件，其原理和应用具有很高的实用价值，为电力系统的稳定运行和能源的高效利用提供了重要支持。

希望本文能够帮助读者更好地理解可控硅整流器的工作原理和应用特点，为相关领域的研究和工程实践提供参考。

可控硅整流器工作原理

可控硅整流器工作原理可控硅是一种多层PN结的半导体器件，具有三个电极：主极（Anode）、控制极（Gate）和触发极（Cathode）。

可控硅器件具有两种工作状态：导通状态和截止状态。

在可控硅整流器中，交流电源的正半周与负半周分别作用于主极和触发极，其工作原理如下：1.导通状态：当交流电源的电压正半周作用于主极时，主极变为正极，触发极变为负极。

此时，若控制极施加一个正电压，就可以激发PN结，使之进入导通状态。

2.截止状态：当交流电源的电压负半周作用于主极时，主极变为负极，触发极变为正极。

此时，无论控制极施加什么电压，都不能激发PN结，使之进入截止状态。

通过对控制极施加不同电压，可实现可控硅整流器的工作状态切换，从而实现电流的控制。

1.整流过程：在交流电源正半周的导通状态中，如果可控硅器件导通，则交流电源的正半周通过可控硅器件，输出为直流电流。

此时，输出电流的大小与控制极施加的电压有关，通过控制极电压的调节，可以控制输出电流的大小。

2.关断过程：当交流电源的电压负半周的时候，可控硅器件处于截止状态，电流无法通过。

这个过程中，交流电源的负半周电压通过一个旁路二极管（反向偏置）绕过可控硅器件，输出为直流电流。

通过控制极施加不同的电压，可实现整流和关断状态的切换，从而实现了可控硅整流器对交流电的转换。

需要注意的是，可控硅整流器由于具有导通状态和截止状态的非线性特性，会产生较大的谐波失真和功率消耗。

因此，在实际应用中，通常需要搭配滤波电路对输出进行滤波处理，以提高整流器的效率和输出电流质量。

总结起来，可控硅整流器工作原理是通过对控制极施加不同电压，控制可控硅器件的导通和截止状态，实现对交流电的整流和输出电流的控制。

三相可控硅整流原理

三相可控硅整流原理
三相可控硅整流原理：
三相可控硅整流器是一种使用可控硅器件控制电流的电路，通过控制可控硅的触发角，调节输出电流的大小。

该电路使用三相交流电源作为输入，通过三个可控硅器件进行控制。

每个硅控开关的触发电路由触发控制器控制，触发控制信号由微处理器产生，根据输入电压和负载需求进行调整。

在整流过程中，每个硅控开关在正电半周接通，将正半周的电压输出到负载上。

在负电半周，硅控开关关闭。

通过调节触发角控制硅控开关的导通时间，可以调节输出电流的大小。

整流器的输出电流具有脉动性，可以通过增加电容滤波器来减小脉动。

电容滤波器可以平滑输出电流，使其更接近直流。

整流器的控制策略可以根据需求进行调整。

常见的控制方法有可逆可控整流控制和单向可控整流控制。

可逆可控整流控制允许电流在正向和反向的情况下都能流过负载，适用于需要双向电流的应用。

而单向可控整流控制只允许电流在正向情况下流过负载，适用于只需要单向电流的应用。

通过以上的控制原理，三相可控硅整流器可以实现对电流的精确控制，适用于许多领域，如电力系统、工业控制和交通运输等。

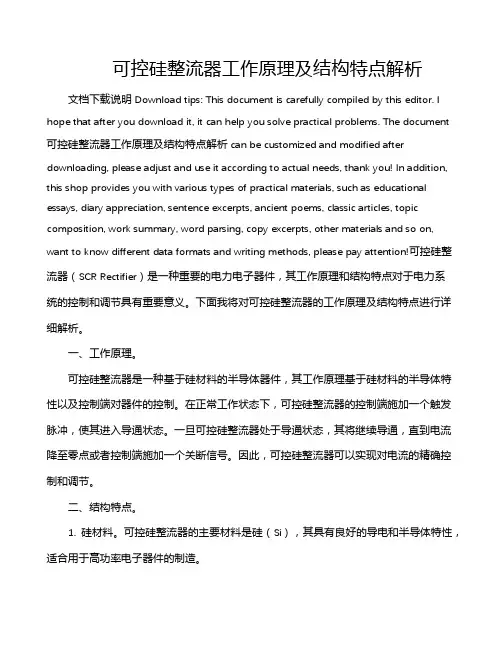

可控硅整流器工作原理及结构特点解析

可控硅整流器工作原理及结构特点解析文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 可控硅整流器工作原理及结构特点解析can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!可控硅整流器（SCR Rectifier）是一种重要的电力电子器件，其工作原理和结构特点对于电力系统的控制和调节具有重要意义。

下面我将对可控硅整流器的工作原理及结构特点进行详细解析。

一、工作原理。

可控硅整流器是一种基于硅材料的半导体器件，其工作原理基于硅材料的半导体特性以及控制端对器件的控制。

在正常工作状态下，可控硅整流器的控制端施加一个触发脉冲，使其进入导通状态。

可控硅整流器（矽控整流器）

第三章可控硅整流器（矽控整流器）SCRs（silicon-controlled rectifier）前言：工业应用中，常要求电源可变且可控，如：照明/马达速率控制/电焊机/电热器等。

变压器：利用不同的次级线圈得到可变的输出电压，但当高功率时，变压器体积庞大/费用高/维护频繁/数目众多。

滑线变阻器：接于电源与负载间，控制电流，同样当高功率时，体积庞大/费用高/大量能源耗于电阻。

SCR：60年以后，体积小/成本低，不需维护/耗能少，可控电压1000V，电流数百安培。

学习目标：1 解释SCR控制电阻性负载的功率控制电路原理2 明确导火延迟角（firing delay angle），传导角（conduction angle），闸极触发电流（gate trigger current），保持电流（hold current），前向导火状态电压（forward ON-state voltage）等的意义3 可约略算出SCR闸极触发电路所需的电阻和电容值4 解释SCR组成的触发导通装置的动作原理及其优点3-1 SCRs的原理与动作（Theory and Operation of SCR）SCR（Silicon Controlled Rectifier）：可控硅整流器，三端元件，用以控制送至负载的大电流。

SCR的动作与一般的开关动作类似，当其导通时，从阳极到阴极间电流电阻很小，类似开关闭合，当其截止时，无电流在阳极和阴极之间流动，类似开关开启。

SCR为一固态（solid-state）元件，开关动作迅速。

当SCR和负载串联时，可控制流至负载的平均电流。

若电源为交流电，则SCR在一段时间内为导通（ON）状态，另一段时间为截止（OFF）状态，两段时间长短由闸极控制。

当导通时间较短，流入负载的平均电流就较小（因为流向负载的电流持续时间短，平均起来自然小），反之，平均电流就较大。

因此调整SCR闸极信号，即可调整导通时间，从而控制负载平均电流。

可控硅整流器原理及结构

可控硅整流器原理及结构
可控硅整流器的原理是基于晶闸管这一器件的特性，即只有在控制电
压作用下，晶闸管才能导通。

当控制电压大于晶闸管的触发电压时，晶闸
管导通，电流从阳极流向阴极；当控制电压小于晶闸管的触发电压时，晶
闸管开关关闭，电流无法通过。

通过控制电压的大小和相位，可以调整导
通角度和导通时间，从而控制整流器的输出电流。

1.晶闸管：晶闸管是整流器的核心部件，它由N型和P型硅晶体构成。

晶闸管有一个控制电极、阳极和一个阴极。

当控制电极施加正电压时，晶
闸管导通；当控制电极施加负电压或零电压时，晶闸管关闭。

2.触发电路：触发电路用于控制晶闸管的导通和关闭，通常由一个触
发器和一个触发脉冲发生器组成。

触发电路通过产生触发脉冲，改变控制
电压的大小和相位，从而控制晶闸管的导通时间和角度。

3.控制电路：控制电路用于生成控制电压，控制晶闸管的导通和关闭。

控制电路通常由一个变压器、整流器和滤波器组成，用于将交流电源转换
成直流电，同时对输出电压进行稳定和滤波。

整个可控硅整流器的工作过程如下：
首先，控制电路将交流电源转换成直流电，并通过触发电路生成控制
信号。

当控制信号大于晶闸管的触发电压时，晶闸管导通，电流从阳极流
向阴极，形成导通通道。

当控制信号小于晶闸管的触发电压时，晶闸管关闭，导通通道断开。

通过调整控制信号的大小和相位，可以控制晶闸管的导通角度和导通
时间，从而控制整流器的输出电流。

当控制信号的相位延迟时，晶闸管的
导通时间减少，输出电流变小；当控制信号的相位提前时，晶闸管的导通时间增加，输出电流变大。

可控硅的工作原理(带图)

可控硅的工作原理（带图）可控硅是可控硅整流器的简称。

它是由三个PN结四层结构硅芯片和三个电极组成的半导体器件。

图3-29是它的结构、外形和图形符号可控硅的三个电极分别叫阳极（A）、阴极（K）和控制极（G）。

当器件的阳极接负电位（相对阴极而言）时，从符号图上可以看岀PN结处于反向，具有类似二极管的反向特性。

当器件的阳极上加正电位时（若控制极不接任何电压），在一定的电压范围内，器件仍处于阻抗很高的关闭状态。

但当正电压大于某个电压（称为转折电压）时，器件迅速转变到低阻通导状态。

加在可控硅阳极和阴极间的电压低于转折电压时，器件处于关闭状态。

此时如果在控制极上加有适当大小的正电压（对阴极），则可控硅可迅速被激发而变为导通状态。

可控硅一旦导通，控制极便失去其控制作用。

就是说，导通后撤去栅极电压可控硅仍导通，只有使器件中的电流减到低于某个数值或阴极与阳极之间电压减小到零或负值时，器件才可恢复到关闭状态。

图3-30是可控硅的伏安特性曲线。

图中曲线I为正向阻断特性。

无控制极信号时，可控硅正向导通电压为正向转折电压（U BO）；当有控制极信号时，正向转折电压会下降（即可以在较低正向电压下导通），转折电压随控制极电流的增大而减小。

当控制极电流大到一定程度时，就不再出现正向阻断状态了。

曲线H为导通工作特性。

可控硅导通后内阻很小，管子本身压降很低，外加电压几乎全部降在外电路负载上，并流过比较大的负载电流，特性曲线与二极管正向导通特性相似。

若阳极电压减小（或负载电阻增加），致使阳极电流小于维持电流I H时，可控硅从导通状态立即转为正向阻断状态，回到曲线I状态。

曲线山为反向阻断特性。

当器件的阳极加以反向电压时，尽管电压较高，但可控硅不会导通（只有很小的漏电流）。

只有反向电压达到击穿电压时，电流才突然增大，若不加限制器件就会烧毁。

正常工作时，外加电压要小于反向击穿电压才能保证器件安全可靠地工作。

可控硅的重要特点是：只要控制极中通以几毫安至几十毫安的电流就可以触发器件导通，器件中就可以通过较大的电流。

可控硅工作原理

可控硅(SCR: Silicon Controlled Rectifier)是可控硅整流器的简称。

可控硅有单向、双向、可关断和光控几种类型它具有体积小、重量轻、效率高、寿命长、控制方便等优点，被广泛用于可控整流、调压、逆变以及无触点开关等各种自动控制和大功率的电能转换的场合。

单向可控硅的工作原理单向可控硅原理可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。

此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。

因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。

此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1 =β1β2ib2。

这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。

由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。

由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化一、单向可控硅工作原理可控硅导通条件：一是可控硅阳极与阴极间必须加正向电压，二是控制极也要加正向电压。

以上两个条件必须同时具备，可控硅才会处于导通状态。

另外，可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。

可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于最小维持电流以下。

二、单向可控硅的引脚区分对可控硅的引脚区分，有的可从外形封装加以判别，如外壳就为阳极，阴极引线比控制极引线长。

从外形无法判断的可控硅，可用万用表R×100或R×1K挡，测量可控硅任意两管脚间的正反向电阻，当万用表指示低阻值（几百欧至几千欧的范围）时，黑表笔所接的是控制极G，红表笔所接的是阴极C，余下的一只管脚为阳极A。

scr工作原理

scr工作原理SCR工作原理。

SCR，即可控硅整流器（Silicon Controlled Rectifier），是一种广泛应用于电力电子领域的半导体器件。

它具有可控性强、效率高、体积小等优点，被广泛应用于电力调节、变频调速、电炉控制等领域。

那么，SCR是如何工作的呢？接下来，我们将详细介绍SCR的工作原理。

首先，SCR由四层半导体材料构成，它的结构类似于双极型晶体管。

SCR的主要结构包括阳极（A）、阴极（K）和控制极（G）。

当阳极加上正向电压，控制极加上触发电压时，SCR处于导通状态，电流可以从阳极流向阴极。

而当阳极加上反向电压，或者控制极未加触发电压时，SCR处于关断状态，电流无法通过。

其次，SCR的工作原理涉及到两个重要的状态转换过程，即触发和关断。

触发是指将SCR从关断状态切换到导通状态的过程，通常需要施加一个短脉冲的触发电压来实现。

而关断是指将SCR从导通状态切换到关断状态的过程，通常需要降低电流或者施加一个反向电压来实现。

另外，SCR的工作原理还与其特有的电流控制特性密切相关。

在导通状态下，SCR的电流可以通过控制极施加的触发电压来控制，这使得SCR成为一种理想的电流控制器。

此外，SCR还具有双向导电特性，即在导通状态下，电流可以从阳极向阴极，也可以从阴极向阳极，这为其在电力调节和变频调速领域的应用提供了便利。

最后，SCR的工作原理还涉及到其与外部电路的配合。

在实际应用中，通常需要将SCR与电阻、电容、电感等元件组合成不同的电路，以实现对电压、电流、功率的控制。

这些电路可以根据具体的应用需求进行设计，从而实现对电力系统的精确调控。

综上所述，SCR作为一种重要的电力电子器件，其工作原理涉及到结构特点、状态转换、电流控制和与外部电路的配合等多个方面。

通过深入理解SCR的工作原理，我们可以更好地应用它于电力调节、变频调速、电炉控制等领域，为电力系统的稳定运行和节能优化提供有力支持。

可控硅整流器原理

可控硅整流器原理
可控硅整流器是一种常用的电力电子器件，其工作原理是通过控制可控硅器件的触发角，实现对交流电源的整流控制。

可控硅整流器主要由可控硅器件、触发装置和电路保护装置等组成。

当可控硅器件的控制电压大于其触发电压时，可控硅器件导通，电流流经器件。

控制电压为零时，器件处于截止状态，电流无法流过。

在工作过程中，当交流电源输入到可控硅整流器时，由触发装置产生的触发脉冲信号将控制电压施加在可控硅器件上，使其导通。

此时，交流电源的正半周电流经过整流电路流入负载进行放电。

当交流电源的负半周到来时，控制电压为零，可控硅器件截止，电流无法流过。

通过这样的控制，可控硅整流器实现了对交流电源的整流控制。

可控硅整流器具有动态响应速度快、损耗小、可靠性高的优点。

在实际应用中，可控硅整流器广泛用于电力系统中的直流输电、电动机驱动和可调速调压系统等领域。

同时，根据不同的需求，可控硅整流器还可通过组合和并联等方式进行应用，实现不同功率和电压等级的整流控制。

可控硅整流器原理及结构

可控硅整流器原理及结构
首先，让我们来了解一下可控硅的工作原理。

可控硅是一种四层半导
体器件，具有PNPN结构。

其中，P型和N型区域分别为阳极和阴极，而
PN结就是可控硅的触发单元。

当可控硅加有正向电压时，PN结正向偏置，逆向漏电流极小，处于关断状态。

然而，一旦PN结受到足够的触发电流
而被击穿，可控硅将进入导通状态，并保持导通，直到其阳极电流降为零
或反向电压达到峰值。

在可控硅整流器中，可控硅的触发方式和延时才能是实现整流功能的
关键。

触发电路通常采用电容式触发电路、电压触发电路或光触发电路。

电容式触发电路通过充放电电容来产生触发脉冲，使可控硅触发，并打开
导通。

电压触发电路通常利用触发器、继电器或其他电路来生成脉冲，以
触发可控硅。

光触发电路通过光敏元件和光源，将光信号转化为电信号，
以触发可控硅的导通。

延时才能则是通过控制触发脉冲产生的时间和持续
时间来实现的。

电源电路的作用是提供整流器工作所需的稳定电压和电流。

负载是可
控整流器用于控制的装置或电路，可以是电动机、发电机、电炉等。

控制
电路通常用于监测和控制整流器的电压、电流和触发脉冲，以确保整流器
的正常工作。

总的来说，可控硅整流器通过控制可控硅的触发方式和延时才能来实
现整流功能。

它的结构包括可控硅、触发电路、电源电路、负载和控制电
路等。

可控硅整流器广泛应用于电力电子领域，如变频调速系统、电炉控
制系统、直流电源系统等。

可控硅整流器工作原理

可控硅整流器工作原理可控硅整流器（SCR Rectifier）是一种电力电子器件，用于将交流电转换为直流电，并且可通过控制电压的方式来调节输出电流。

可控硅整流器主要由可控硅（SCR）组成，下面将详细介绍可控硅整流器的工作原理。

工作原理：可控硅整流器的工作原理基于可控硅的特性，可控硅是一种四层PNPN结构的双向导通晶体管。

它具有两个引线，阳极（A）和阴极（K），以及一个控制极（G）。

控制极用于控制可控硅的导通和截止。

可控硅具有以下特性：1.单向导通：可控硅只能在正向电压作用下从阳极导通到阴极。

当无或者反向电压作用时，可控硅处于闭合状态。

2.触发电压：控制极的触发电压是可控硅导通的最低电压。

当触发电压施加到控制极上时，可控硅将开始导通。

根据这些特性，可控硅整流器的工作原理如下：1.开关状态：在可控硅整流器关闭时，存在反向电压，可控硅处于阻断状态，输出电压为零。

2.触发：通过施加控制电压到控制极上，可控硅将被触发，开始导通。

导通后，可控硅的电压降低到低值（一般为1V左右）。

3.运行状态：一旦可控硅被触发，它将保持导通状态，直到其设定的控制电压波形结束或者通过施加反向电压来关闭。

4.关断：为了关闭可控硅，需要施加反向电压。

当施加反向电压时，可控硅将进入阻断状态，停止导通。

应用：1.交流电源控制：可控硅整流器可以将交流电源转换为直流电，并且可以通过控制电压来调节输出电流。

2.电力转换：可控硅整流器用于电力系统中的电源控制和变压器控制。

3.电机控制：可控硅整流器可以用于控制直流电机的电流。

4.调光控制：可控硅整流器可以通过调节电压来实现照明设备的调光功能。

5.锁相环控制：可控硅整流器还可以被用作锁相环电路中的元件，用于时钟信号的控制。

总结：可控硅整流器是一种基于可控硅的电力电子设备，通过控制可控硅的导通和截止来实现交流电向直流电的转换。

其工作原理基于可控硅的特性，使用控制电压来控制整流器的输出电流。

可控硅整流器在电力电子设备中的应用非常广泛，包括交流电源控制、电力转换、电机控制、调光控制和锁相环控制等方面。

6脉冲,12脉冲可控硅整流器原理与区别

6脉冲，12脉冲可控硅整流器原理与区别6脉冲、12脉冲可控硅整流器原理与区别一、理论推导1、6脉冲整流器原理:6脉冲指以6个可控硅(晶闸管)组成的全桥整流，由于有6个开关脉冲对6个可控硅分别控制，所以叫6脉冲整流。

当忽略三相桥式可控硅整流电路换相过程和电流脉动，假定交流侧电抗为零，直流电感为无穷大，延迟触发角a为零，则交流侧电流傅里叶级数展开为:(1-1)由公式(1-1)可得以下结论:电流中含6K?1(k为正整数)次谐波，即5、7、11、13...等各次谐波，各次谐波的有效值与谐波次数成反比，且与基波有效值的比值为谐波次数的倒数。

图1.1 计算机仿真的6脉冲A相的输入电压、电流波形 2、12脉冲整流器原理:12脉冲是指在原有6脉冲整流的基础上，在输入端、增加移相变压器后在增加一组6脉冲整流器，使直流母线电流由12个可控硅整流完成，因此又称为12脉冲整流。

下图所示I和II两个三相整流电路就是通过变压器的不同联结构成12相整流电路。

12脉冲整流器示意图(由2个6脉冲并联组成) 桥1的网侧电流傅立叶级数展开为:(1-2)桥II网侧线电压比桥I超前30?，因网侧线电流比桥I超前30?(1-3)故合成的网侧线电流(1-4)可见，两个整流桥产生的5、7、17、19、...次谐波相互抵消，注入电网的只有12k?1(k为正整数)次谐波，即11、13、23、25等各次谐波，且其有效值与与谐波次数成反比，而与基波有效值的比值为谐波次数的倒数。

图1.2 计算机仿真的12脉冲UPS A相的输入电压、电流波形二、实测数据分析。

以上计算为理想状态，忽略了很多因数，如换相过程、直流侧电流脉动、触发延迟角，交流侧电抗等。

因此实测值与计算值有一定出入。

理论计算谐波表:某型号大功率UPS谐波实测数据表:从以上两表对比可得，6脉整流器谐波含量最大为5次谐波、12脉整流器强度最大为11次谐波，与理论计算结果一致。

6脉5次谐波实测值较计算值偏大，12脉11次谐波实测值与计算值相同。

单向可控硅工作原理

单向可控硅工作原理单向可控硅，也称为单向可控整流器（Silicon Controlled Rectifier，简称SCR），是一种非线性电子器件，具有单向导电性和可控性。

它广泛应用于电源和电机控制，具有开关能力强、可靠性好等特点。

本文将介绍单向可控硅的工作原理。

单向可控硅的工作有三个状态：关态、导通态和封锁态。

开关控制电压正向施加于控制电极和阴极之间时，如果电压大于器件的触发电压（即触发电压门限），单向可控硅就会从开态（或关态）转变为导通态；同样地，如果电压反向施加于它的阳极和阴极之间时，单向可控硅处于封锁态。

当施加于控制电极和阴极之间的电压小于或等于触发电压时，控制电极会停止导通，使得单向可控硅停止导通状态。

因此，单向可控硅的导通和封锁状态是由控制电极电压的大小决定的。

当单向可控硅处于关态时，控制电极电压小于触发电压。

此时，即使在单向可控硅的阳极和阴极之间施加一个正向电压，也不能使其从关态变为导通态。

这是因为，当单向可控硅关闭时，控制电极和阴极之间的电压没有足够的驱动力，无法激活P层和N层之间的耗尽区形成的障碍。

当单向可控硅处于导通态时，控制电极电压大于触发电压。

此时，施加在阳极和阴极之间的正向电压会在单向可控硅中引发一个微小的电流，在P层和N层之间形成一条电流路径。

这个电流足够大以激活P层和N层之间的正向偏压。

一旦内部偏压形成，这就会引起一个正反馈反应，促使更多的电流通过单向可控硅。

这个反应会延续到单向可控硅进入完全导通状态。

在导通状态下，控制电极和阴极之间的电压不再起作用，单向可控硅会保持导通直到阳极和阴极之间的电流降为零。

当单向可控硅处于封锁态时，控制电极与阴极之间施加的电压有两种可能情况。

如果电压为零或反向，则控制电极会反向偏置并停止导通。

如果电压为正向电压，会使得单向可控硅变为导通态。

因此，封锁态是一个极高阻抗状态，可以有效阻断电流流过单向可控硅。

综上所述，单向可控硅是一种具有单向导电性和可控性的非线性电子器件。

可控硅整流对比二极管+接触器

可控硅整流对比二极管+接触器可控硅整流器和二极管整流器都是常见的电力控制装置，在工业和家庭中得到广泛应用。

两者都用于将交流电转换为直流电，但它们在工作原理、控制方法和特性上有很大的区别。

本文将对可控硅整流器和二极管整流器进行详细比较，以便更好地理解它们的差异和适用场景。

一、可控硅整流器可控硅，又称晶闸管，是一种半导体器件，具有单向导电性，并且可以通过控制电压或电流来实现开关功能。

可控硅整流器是利用可控硅的导通和截止特性来控制电流的方向和大小，从而实现将交流电转换为直流电的装置。

1.工作原理可控硅整流器包括一个可控硅器件和一个触发电路。

当触发电路对可控硅施加一定的触发脉冲时，可控硅将导通，电流从正半周的无源侧（交流输入端）流向负半周的有源侧（直流输出端），从而实现整流功能。

当触发脉冲消失时，可控硅将截止，电流也随之停止流动。

2.控制方法可控硅整流器可以通过改变触发脉冲的宽度、相位和频率来控制输出电流的大小和形状。

此外，还可以通过控制输入电压的大小和频率来实现对输出电流的精细调节。

3.特性可控硅整流器具有响应速度快、控制精度高、输出电流平稳等特点。

同时，由于可控硅是可控的，因此可以实现对输出电流的精确控制，适用于对电流严格要求的场合。

二、二极管整流器+接触器二极管整流器是利用二极管的单向导电特性来实现将交流电转换为直流电的装置。

接触器是一种电器，用于控制电路的通断，通常用于控制较大功率的电气设备。

1.工作原理二极管整流器通过二极管的导通和截止特性来实现对电流方向的控制。

当交流电输入时，二极管只允许正半周的电流通过，而负半周的电流被截断，从而实现了对交流电的半波整流。

接触器通过控制开关来控制电路的通断，从而实现对整流器的输出功率的控制。

2.控制方法二极管整流器+接触器通过控制接触器的通断来实现对输出功率的调节。

可以通过改变接触器的触点材料、触点形状和触点压力等参数来控制接触器的导通电阻，从而实现对整流器输出功率的精确调节。

可控硅整流器工作原理

可控硅整流器工作原理
可控硅整流器是一种电力电子设备，主要用于将交流电转换为直流电。

它的工作原理如下：
1. 可控硅：可控硅是一种半导体元件，具有两个PN结，类似于二极管。

但是不同的是，可控硅还有一个控制端，可以通过控制端的信号来控制可控硅的导通和关断。

2. 实现整流：可控硅整流器的输入是交流电，将其通过一个变压器降压或升压到适当的电压。

然后将其输入到可控硅整流器的整流器电路中。

3. 控制可控硅导通：通过控制端的信号，可以控制可控硅的导通和关断。

当可控硅导通时，正向电流会通过可控硅，使得整流器输出直流电；当可控硅关断时，电流无法通过可控硅，整流器输出电压为零。

4. 控制导通角：通过控制端的信号，可以控制可控硅的导通角度。

导通角度是指可控硅导通的时间与每个交流周期的时间的比例。

控制导通角可以改变输出电压的大小。

5. 脉宽调制：为了实现可控硅整流器的精确控制，可以使用脉宽调制技术。

脉宽调制通过控制每个周期内可控硅的导通时间来调节输出电压的大小和波形。

总的来说，可控硅整流器通过控制可控硅的导通和关断，以及
控制导通角度和脉宽来将交流电转换为直流电。

这样可以实现对直流电的控制和调节。
