直线导轨平行度调整的方法
直线导轨平行度调整的方法
嘿,大家知道吗,直线导轨平行度的调整那可是相当重要的呀!这可关系到很多机械设备的精准运行呢!
那到底该怎么调整直线导轨的平行度呢?首先得准备好必要的工具,像千分尺、水平仪这些可不能少。
然后开始操作啦!先把导轨初步安装好,用水平仪测量一下大致的平行度情况,这就像给导轨做了个初步的“体检”。
接着,根据测量结果,通过调整螺丝来慢慢微调导轨的位置,哎呀,这可得小心谨慎,不能一下子调太多哦!一边调一边再测量,直到达到理想的平行度。
在这个过程中,一定要有耐心呀,可不能心急吃不了热豆腐!还有啊,要注意测量的准确性,不然会前功尽弃的哟!
在调整的过程中,安全性和稳定性那绝对是重中之重啊!就像走钢丝一样,稍不注意可能就会出问题。
所以在操作的时候,一定要确保安装牢固,别让导轨在调整过程中晃动或松动,这多危险呀!而且要按照规范来操作,不能乱来,这可关系到我们的人身安全和设备的正常运行呢。
直线导轨平行度调整的应用场景那可多了去了。
在各种精密机械中,比如数控机床、自动化生产线等,都少不了它。
它的优势也很明显呀,能让设备运行得更平稳、更精准,提高生产效率和产品质量。
这就好比给汽车装上了更好的轮胎,跑得更快更稳啦!
我就曾经遇到过一个实际案例,在一家工厂里,他们的设备因为直线导轨平行度没调好,生产出来的产品总是有瑕疵。
后来经过仔细调整,哇塞,产品质量一下子就上去了,生产效率也大大提高了。
这效果,简直太惊人了!
所以呀,直线导轨平行度调整真的是超级重要的,大家可一定要重视起来呀!一定要把它做好,让我们的设备都能高效稳定地运行!。
测量:直线度、平行度、
例2:龙门刨床两导轨的平行度: 例3:平面磨床工作台对主轴中心线的平行度:
三、垂直度的检查
例1:坐标镗床、钻床主轴回转中心线对工作台面的垂直度:
其最大差值为测定值
例2:钻床、镗床、铣镗床立柱导轨与底座的垂直度:
四、同轴度的检查
插齿机
1、使a、c两点读数相等(调整); 2、b、d读数的一半为该测量值。
测量:直线度、平行度、垂直 度、同轴度、径向跳动、端面 跳动、轴向窜动
一、导轨直线度的检查
1、导轨பைடு நூலகம்线度、单导轨 1)平尺拉表法
水平面内的直线度
2)水平仪读数法(角度偏差法)特点:简单、直观,在现场使用方便, 目前国家标准中高精度机床推荐用此法。
0.02/1000水平仪示值精度
二、平行度的检查
中心线不相交度的检查:
刀架回转180°读数; 工作台回转180°再测量一次;
在同一水平截面上读数的最大差的一半为测量值。
五、径向跳动、端面跳动及轴向窜动
回转180°检查,千分表两次读数的最大差值即为测量值。
平行度、垂直度、倾斜度公差
平行度、垂直度、倾斜度公差(GB/T 1184-1996)μm精度等级主参数L、d(D)mm≤10>10~16>16~25>25~40>40~63>63~100>100~160>160~250>250~400>400~630>630~1000>1000~1600>1600~2500应用4 3 456 8 10 12 15 20 25 30 40 50 应用5 56 8 10 12 15 20 25 30 40 50 60 80 应用6 8 10 12 15 20 25 30 40 50 60 80 100 120 应用7 12 15 20 25 30 40 50 60 80 100 120 150 200 应用8 20 25 30 40 50 60 80 100 120 150 200 250 300 应用9 30 40 50 60 80 100 120 150 200 250 300 400 500 应用10 50 60 80 100 120 150 200 250 300 400 500 600 800 应用11 80 100 120 150 200 250 300 400 500 600 800 1000 1200应用12 120 150 200 250 300 400 500 600 800 1000 1200 1500 2000平行度用于泵体和齿轮及螺杆的端面,普通精度机床的工作面;高精度机械的导槽和导板。
垂直度用于发动机轴和离合器的凸缘,气缸的支承端面,装D、E和C级轴承之箱体的凸肩。
平行度用于中等精度钻模的工作面,7~10级精度齿轮传动箱体孔的中心线;连杆头孔之轴线。
垂直度用于装F、G级轴承之壳体孔的轴线;按h6和g6连接的锥形轴减速器的箱体孔中心线;活塞中销轴。
平行度用于重型机械轴承盖的端面,卷扬机、手动传动装置中的传动轴。
垂直度用于手动卷扬机及传动装置中轴承端面;按f7和d8连接的锥形轴减速机器箱孔中心线。
直线导轨安装平行度要求(二)
直线导轨安装平行度要求(二)直线导轨安装平行度要求1. 什么是直线导轨安装平行度?直线导轨安装平行度指的是在直线导轨安装过程中,导轨的安装位置与水平面之间的夹角的精度要求。
平行度是衡量导轨安装准确性的重要指标之一。
2. 直线导轨安装平行度的重要性导轨的安装平行度是确保设备正常运行和精度要求的关键因素。
如果导轨的安装平行度达不到要求,将会导致设备运动时出现偏差,影响设备的精度和工作效率。
3. 直线导轨安装平行度的要求为了确保导轨的安装平行度达到要求,以下几个方面需要特别注意:导轨的安装面导轨的安装面必须平整、光滑,并且垂直于设备工作方向。
如果安装面不平整,导轨安装时可能会出现变形或者倾斜,影响导轨的平行度。
导轨的安装位置导轨的安装位置需要在设备的工作空间内选择一个适当的位置。
安装位置应该符合设备设计要求,并且保证导轨的长度和安装角度符合技术要求。
安装装置的准确性在安装导轨的过程中,需要使用准确的安装装置,例如水平仪、测量工具等,以确保导轨的安装角度准确。
安装装置必须经过校准,并且能够满足导轨安装时的精度要求。
安装过程的现场环境安装导轨的现场环境必须保持干净、整洁,并且没有震动或者其它干扰因素。
任何干扰因素都可能造成导轨在安装过程中发生偏移或者变形,影响导轨的平行度。
4. 直线导轨安装平行度要求的实例解释以CNC机床上的导轨安装为例,平行度的要求非常严格。
导轨的安装必须在精密的加工床上进行,安装面必须经过平整处理,并且垂直于工作台面。
安装过程中需要使用精度高的测量工具,例如激光测量仪和等高仪,以确保导轨的安装平行度在允许范围内。
此外,导轨的安装位置和长度也需要符合机床设计要求,以保证机床稳定性和工作精度。
在安装过程中,需要使用合适的校准装置,例如平行度卡尺和块尺等进行校准,以确保导轨的安装角度准确。
为了避免安装过程中的干扰因素,导轨的安装现场必须保持整洁、干净,并且没有震动。
在安装之前,需要对现场环境进行评估和调整,以确保导轨的安装平行度要求的实现。
第六章 导轨
机电一体化系统设计
第六章 导轨 (6)运动的灵活性和低速运动的平稳性 灵活性 —— 指对系统控制指令的反映能力。 低速运动平稳性 —— 指平稳匀速运动时运动部件 的波动误差(低速“爬行现象”)。
机电一体化系统设计
第六章 导轨
产生爬行的原因和过程
动摩擦系数的变化。 动摩擦系数的变化。
机电一体化系统设计
机电一体化系统设计
第六章 导轨 利用辅助导向面可以更好地限制运动件的转 动 ( 图 (d)) ,适当增大辅助导向面与基本导向面 ) 适当增大辅助导向面与基本导向面 之间的距离,可减小由导轨间的间隙所引起的转 之间的距离 可减小由导轨间的间隙所引起的转 角误差。 角误差。
机电一体化系统设计
第六章 导轨 当辅助导向面也为圆柱面时,即构成双圆柱面 当辅助导向面也为圆柱面时 即构成双圆柱面 导轨( 它既能保证较高的导向精度, 导轨(图 (e) ),它既能保证较高的导向精度 又能 它既能保证较高的导向精度 保证较大的承载能力。 保证较大的承载能力。
第六章 导轨
摩擦副材料 摩 擦 系 数 µ 无润滑 有润滑
————————————————————————
钢-钢 0.15* 0.1-0.12*0.1 0.05-0.1 钢-软钢 0.2 0.1-0.2 钢-不淬火的T8 0.15 0.03 钢-铸铁 0.2-0.3 0.05-0.15 钢-黄铜 0.19 0.03 钢-青铜 0.15-0.18 0.1-0.15* 0.07 钢-铝 0.17 0.02 钢-轴承合金 0.2 0.04
机电一体化系统设计
第六章 导轨 (c)两导轨面间的平行度,即扭曲度 两导轨面间的平行度,
这项误差一般规定用在导轨一定长度上或全 长上的横向扭曲值表示。

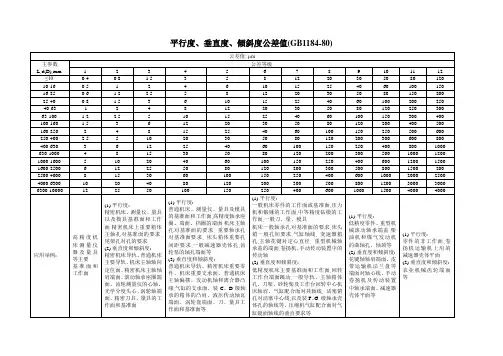

GB1184-80平行度、垂直度、倾斜度公差值
