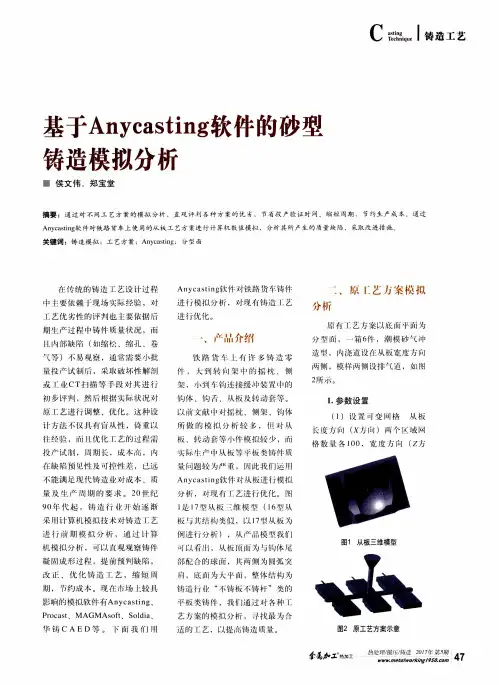

基于Ａ ｎ ｙ ｃ ａ ｓ ｔ ｉ ｎ ｇ 软件的砂型 铸造模拟分析
侯 文伟 ，郑 宝堂
摘要 ：通 过 对 不 同工 艺方 案 的模 拟 分 析 ，直 观评 判 各种 方 案 的优 劣 ，节省投 产验 证 时 间 、缩短 周期 ， 节约生 产成 本。 通过 Ａ ｎ ｙ ｃ ａ ｓ ｔ Ｉ １ １ ｇ 软件 对铁路 贷车上 使 用的从 板工 艺方 案进 行计 算机 数 值模 拟 ， 分析其 所产 生的质 量缺 陷 采取 改进措 施 。
