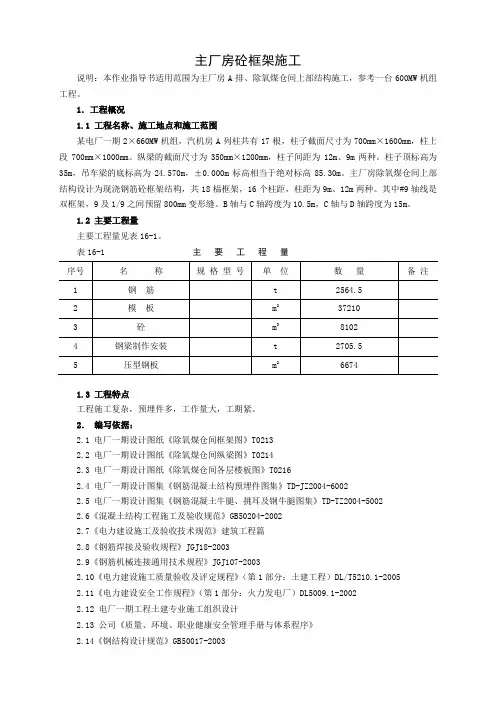

主厂房砼框架施工

说明：本作业指导书适用范围为主厂房A排、除氧煤仓间上部结构施工，参考一台600MW机组工程。

1．工程概况

1.1 工程名称、施工地点和施工范围

某电厂一期2×660MW机组，汽机房A列柱共有17根，柱子截面尺寸为700mm×1600mm，柱上段700mm×1000mm。纵梁的截面尺寸为350mm×1200mm，柱子间距为12m、9m两种。柱子顶标高为35m，吊车梁的底标高为24.570m，±0.000m标高相当于绝对标高85.30m。主厂房除氧煤仓间上部结构设计为现浇钢筋砼框架结构，共18榀框架，16个柱距，柱距为9m、12m两种。其中#9轴线是双框架，9及1/9之间预留800mm变形缝。B轴与C轴跨度为10.5m，C轴与D轴跨度为15m。

1.2 主要工程量

主要工程量见表16-1。

表16-1 主要工程量

1.3 工程特点

工程施工复杂，预埋件多，工作量大，工期紧。

2．编写依据：

2.1 电厂一期设计图纸《除氧煤仓间框架图》T0213

2.2 电厂一期设计图纸《除氧煤仓间纵梁图》T0214

2.3 电厂一期设计图纸《除氧煤仓间各层楼板图》T0216

2.4 电厂一期设计图集《钢筋混凝土结构预埋件图集》TD-JZ2004-6002

2.5 电厂一期设计图集《钢筋混凝土牛腿、挑耳及钢牛腿图集》TD-TZ2004-5002

2.6《混凝土结构工程施工及验收规范》GB50204-2002

2.7《电力建设施工及验收技术规范》建筑工程篇

2.8《钢筋焊接及验收规程》JGJ18-2003

2.9《钢筋机械连接通用技术规程》JGJ107-2003

2.10《电力建设施工质量验收及评定规程》（第1部分：土建工程）DL/T5210.1-2005

2.11《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-2002

2.12 电厂一期工程土建专业施工组织设计

2.13 公司《质量、环境、职业健康安全管理手册与体系程序》

2.14《钢结构设计规范》GB50017-2003

2.15《钢结构工程施工质量验收规范》GB50205-2001

2.16《热轧H型钢和部分T型钢》GB/T11263-1998

2.17《建筑钢结构焊接技术规程》JGJ81-2002

2.18《钢-混凝土组合结构设计规程》DL/T5085-1999

3．开工应具备的条件和施工前应做的准备：

3.1 进行图纸会审，组织班组长认真熟悉图纸，领会设计意图，以利施工。

3.2 编写施工作业指导书，组织施工人员学习有关的施工规范及标准，施工前根据作业指导书对施工人员进行认真的安全技术交底，并做好记录。

3.3 备齐检验合格的测量工器具。

3.4 准备好施工用的机械。

3.5 搞好施工场地的清理及整平工作，疏通排水沟道。

3.6 根据测量控制网，测设主厂房坐标位置及零米的基准高程点，并经质检部门及监理复检合格。

3.7 在施工以前应对所有的施工机械进行全面的检修，确保机械状况良好。

3.8 组织好特殊工种人员的培训工作，做到持证上岗。

3.9 施工道路畅通，施工用水、用电接到施工现场。

4．人员组织、分工及有关人员的资格要求

4.1 人员组织及分工

木工：160人钢筋工：100人砼工：50人

塔吊操作工：8人起重工：8人电工：2人

钢筋碰焊工：6人电焊工：6人测量工：3人

技术员：2人施工员：2人安全员：1人

4.2 人员的资格要求

4.2.1施工人员须身体健康，经卫生部门体检合格。高空作业人员须经特殊检查，且年龄不超过45岁，有高血压、心脏病、恐高症等不得登高作业。

4.2.2施工人员须具备一定文化基础，能领会安全工作意图，并能认真遵守。会正确使用现场安全设施。

4.2.3 施工人员事先进行安全教育并考试，考试合格由公司颁发安全施工上岗证。

4.2.4 特殊工种必须持有政府部门颁发的有效证件。

5．所需的主要施工机械、工器具及要求

所需的主要施工机械、工器具及要求见表16-2。

表16-2 所需的主要施工机械、工器具及要求

6．施工进度计划

0——6.87m层框架(含钢梁吊装) 2006.2.16——2006.3.16

6.87——13.65m层框架(含楼板) 2006.3.17——2006.4.8

13.65——25.95m层框架2006.4.9——2006.5.1

25.95——35.62m层框架2006.5.2——2006.5.22

35.62——41.90m层框架2006.5.23——2006.6.13

01-2轴41.9—59m框架2006.6.14——2006.7.10

除氧间25.65m层钢梁、楼板2006.7.11——2006.7.25

煤仓间35.62m、41.9m层钢梁、楼板2006.7.26——2006.8.16

01-2轴41.9—59m层钢梁、楼板2006.8.17——2006.9.6

7．施工工序、方法及要求

7.1 施工工序

根据设计图纸及施工现场具体情况，A列结构现浇分三次施工到顶。A排结构采用普通钢管脚手架作为支撑体系，支模现浇混凝土。在汽机房A列外⑦～⑧轴间及固定端、扩建端各布置一台8t塔吊，作为A列框架模板、钢筋的垂直运输机具，以及柱间钢支撑的吊装机具，A列结构混凝土全部采用泵车停靠在A列外侧进行浇灌。除氧煤仓间上部结构从大的方面将分七次施工完毕。第一次施工BCD列-0.5m~6.870m层框架（包括除氧间C～D列6.870m层楼面），钢梁吊装就位,暂不做BC楼层；第二次施工BCD列6.870m~13.65m层框架，然后BCD列楼面钢梁先吊装就位，支模现浇楼层；第三次施工BCD列13.65m~25.95m层；第四次施工B列25.65m~35.0m柱段及CD列25.95m~35.62m 框架；第五次施工CD列3～16轴35.62m~41.90m框架，1/01～2轴35.62～44.97m框架，期间穿插除氧间25.65m层钢梁、楼板施工；第六次施工44.97m～53.470m框架。第七次施工53.47～59.00m 框架。框架施工到顶后再施工煤仓间35.62m以上各层钢梁及楼板。

7.2 施工方法：

7.2.1 排架搭设

搭设顺序为：夯实地基——铺设木质脚手板——摆放扫地杆（贴近地面的横杆）——逐根树立立杆，随即与扫地杆扣紧——装扫地小横杆并与立杆或扫地杆扣紧——安第一步横杆（与各立杆扣紧）——安第一步小横杆——第二步横杆——第二步小横杆——加设临时斜撑杆（上端与第二步横杆扣紧）——第三、四步横杆和小横杆——接立杆——加设剪刀撑——铺脚手板。

（1）认真阅读图纸，绘制好排架搭设图，施工人员必须严格按图进行排架搭设（附排架搭设图）。
