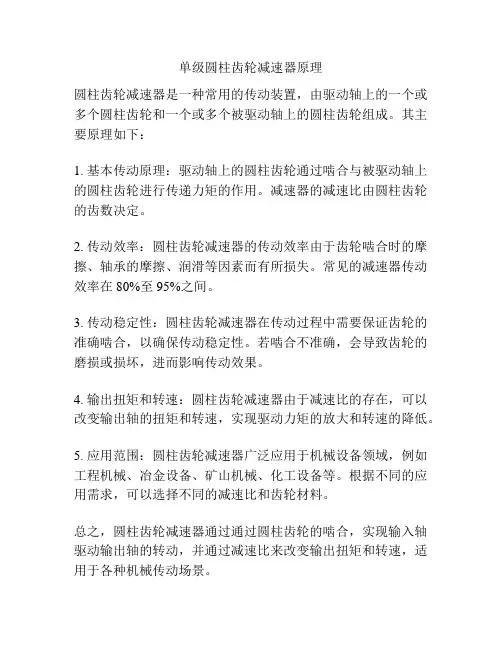

圆柱齿轮减速器是一种常用的传动装置，由驱动轴上的一个或多个圆柱齿轮和一个或多个被驱动轴上的圆柱齿轮组成。
其主要原理如下：
1. 基本传动原理：驱动轴上的圆柱齿轮通过啮合与被驱动轴上的圆柱齿轮进行传递力矩的作用。
减速器的减速比由圆柱齿轮的齿数决定。
2. 传动效率：圆柱齿轮减速器的传动效率由于齿轮啮合时的摩擦、轴承的摩擦、润滑等因素而有所损失。
常见的减速器传动效率在80%至95%之间。
3. 传动稳定性：圆柱齿轮减速器在传动过程中需要保证齿轮的准确啮合，以确保传动稳定性。
若啮合不准确，会导致齿轮的磨损或损坏，进而影响传动效果。
4. 输出扭矩和转速：圆柱齿轮减速器由于减速比的存在，可以改变输出轴的扭矩和转速，实现驱动力矩的放大和转速的降低。
5. 应用范围：圆柱齿轮减速器广泛应用于机械设备领域，例如工程机械、冶金设备、矿山机械、化工设备等。
根据不同的应用需求，可以选择不同的减速比和齿轮材料。
总之，圆柱齿轮减速器通过通过圆柱齿轮的啮合，实现输入轴驱动输出轴的转动，并通过减速比来改变输出扭矩和转速，适用于各种机械传动场景。
