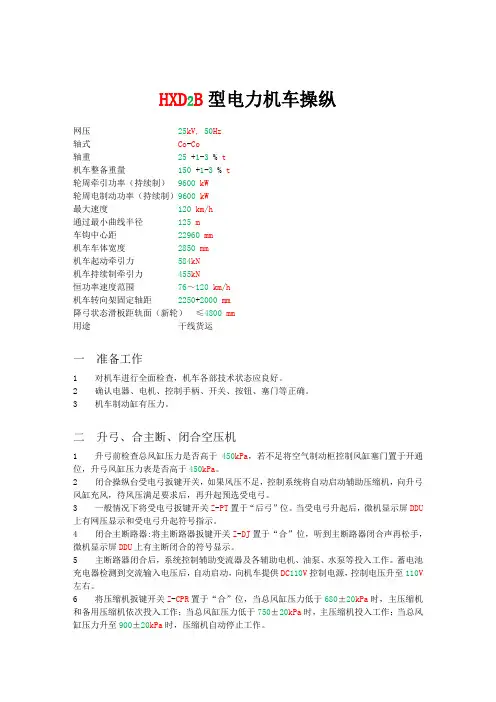

HXD2B型电力机车操纵方法

HXD2B型电力机车操纵方法

一、交接班作业

1.在无电情况下，确认系统柜安全开关Z-SEC在正常位，各转换开关、断路器在工作位，制动柜内控制风缸隔离阀RB（IS）RC选择一次缓解位。

2.将系统柜上蓄电池隔离开关Z-BA置于正常位（注意右旋90度），按下蓄电池启动按钮BPL-BA，接通蓄电池，微机控制系统进行自检（主、辅显示屏进行自检1分钟），确认系统柜上蓄电池电压表VL-BA显示95〜110V之间，确认制动控制单元BCU显示9999。

下班时按下蓄电池断开按钮后，将蓄电池隔离开关置于隔离位（注意左旋90 度）。

3.确认机车总风缸压力在750kPa以上，机车闸缸压力300kPa。

4.将司机室电钥匙开关置于正常位“1”位，接通监控装置、微机主辅显示屏的电源，同时辅助微机显示屏具有操作权。

如断开电钥匙开关，将切断微机主辅显示屏、监控装置的电源，主辅显示屏无显示，监控装置关机，影响机车正常运用。

5.该车具有火灾报警功能，闭合蓄电池开关上电后会出现语音提示，按压操纵台火灾警惕解除按钮语音会消除。语音消除后不要立即升弓，等待DDU辅屏出现火灾报警提示，按压确认键（小手）解除后方可升弓，否则将会自动跳主断降弓。

6.由于该型机车有速度时不能进行〃设备的切除与恢复〃，所以乘务员接车后检查（辅助显示屏）机车各主要电气设备是否处于正常工作状态，如果切除时应在停车状态及时恢复。有故障记录时按压辅屏（小手）确认键，清除所有故障记忆。

注意

1.此车的门锁较特殊，易发生将自己误锁在车外的情况，为防止此问题的发生，操纵端司机侧窗禁止锁死（入库退勤下车前再锁死），当乘务员被误锁在车外后，可开侧窗开门。

2.上下机车脚蹬子高，容易登空，乘务员上下机车应空手上下，防止发生人身安全问题。

3. HXD2B机车微机网络监控系统智能化程度较高，显示屏自检通过后方可进行主辅屏及升弓操作，否则会使系统启动出错而误报故障。

二、开弓、合主断、启动空压机

1.升弓前先看总风缸压力表是否高于450kPa，若不足时去空气制动柜前检查控制风缸塞门在开通位、升弓风缸压力表是否高于450kPa。

2.直接操纵受电弓扳键开关升弓时，如果风压不足，控制系统将自动启动辅助压缩机，向升弓风缸充风，待风压满足要求后，再升弓。

3.升受电弓：将受电弓扳键开关置于〃后弓〃位。当受电弓升起后，微机显示屏

DDU上有网压显示和受电弓升起指示。

4.合主断路器：将主断路器扳键开关置于〃合〃位一次，注意闭合主断路器扳钮时间不得低于2秒，可听到主断路器闭合声，微机显示屏DDU上有主断闭合的显示，控制电压升至110V左右。

5.主断路器闭合后，辅助变流器及各辅助电机、油泵、水泵等投入工作。蓄电池充电器检测到交流输入电压后，自动启动，向机车提供DC110V控制电源。

6.将压缩机扳键开关置于〃合〃位，当总风缸压力低于680±20kPa时，主压缩机和备用压缩机依次投入工作；当总风缸压力低于750±20kPa时，主压缩机投入工作；当总风缸压力升至900±20kPa时，压缩机自动停止工作。

三、走车试

1.单阀全制位，确认闸缸300Kpa。利用操纵台缓解按钮缓解停车制动。

2.方向选择：方向选择在微机显示屏辅屏上触摸相应开关，防止选错方向。在辅

助显示屏选择前进位，主手柄置牵引位，确认微机显示屏DDU牵引输

出百分比不得超过6%，将主手柄迅速回0位。

在辅助显示屏选择后退位，主手柄置牵引位，确认微机显示屏DDU牵引输出百分比不得超过6%，将主手柄迅速回0位。

、操纵・制动系统的设置

1.自阀手把置缓解位，单阀手把置全制位。

2.辅助显示屏DDU方向选择中立位。

3.操纵台上中立开关选择不补风位，缓解弹停制动。

4.在辅助显示屏DDU内制动设置菜单，设定列车管压力（货车500kPa、客车600kPa ），设定完成后必须自阀置非常位一次进行管压的转换。

将机车管压调整至600kPa的方法：按压辅屏的菜单键——按压〃制动〃键

-按压〃制动载荷选择〃——按压’600〃键，进行上述操作后，将大闸缓解确认列车管压为600kPa。

5.紧急制动、惩罚制动，自伐手柄须在紧急位或抑制位，分别停留65和1 秒钟以上进行复位。

6.在制动系统设定时，严禁将系统设置为阶段缓解和补风状态，否则将酿成严重后果。

五、HXD2B机车换端操纵

1.停车后将机车方向选择为0位。

2.主断置〃分"位，降弓。

3.大闸至重联位，小闸制动位，等待列车管降至50kPa以下。

4.换端至另一室，闭合电钥匙（如打开电钥匙过快会引发故障）。

5.进行升弓、合主断，大闸放〃抑制位〃一秒以上后进行大、小闸的试验。

6钥匙顺利断开，必须满足3个条件：辅屏方向开关〃中间〃位、受电弓扳键开关〃零〃位、主断路器扳键开关〃分〃位。

六、机车启动的操作

1.动车前的准备

速度为零时，利用辅屏设定列车重量，单机输入200吨，牵引列车时按照实际牵引吨数正确输入列车重量。

2.HXD2B型机车操纵要点

由于HXD2B型机车给牵引手柄后彳微机控制程序启动有一定延时（4-6秒）。要求自阀置于运转位，动车前小闸制动位，确认闸缸压力300kpa,正确选择方向，按下控制手柄解锁按钮，推动手柄向前，将调速手柄由0为移向牵引位，机车进入牵引工况。确认牵引功率输出平稳，方可缓解机车制动。

牵引时注意观察：主显示屏内牵引I-制动输出功率百分比指示，确保平稳操纵。

①起车：缓慢给牵引力20%，再缓加至50% （坡起除外）。

单机动车时待主手柄提至5%以上后缓解单阀，机车启动；机车启动后迅速降低主手柄级位，防止超速。动车前严禁将牵引手柄一次推到最大位或者先缓解小闸后给

牵引。

牵引列车”三段隔时法〃：分20%、50%、75%三段，每段缓慢增加牵引力，最大值不超过90%。

②电制时注意观察:主屏内牵引-制动输出功率百分比指示，确保平稳操纵。

电制〃三段隔时法〃：分10%、25%、50%三段，每段缓慢增大电制力，最大值不超过75%，最大输出扭矩为400KN，再生制动力从5km/h~0km/h功率线性下降至0。

③停车：停车后，方向选择必须零位。

3.HXD2B型机车为大功率交-直-交型电力机车，保护装置设置较多，应杜绝野蛮操纵现象。

①机车实施加载或再生制动时，当DDU屏功率输出显示达到20%时应间隔3-4秒钟，待牵引力或制动力稳定后，再将逐步提手柄。避免主手柄进级过快，

系统保护动作。

②确认主显示屏内牵弓卜制动输出功率百分比指示，确保平稳操纵。列车管定压

时，提手柄跳主断应检查停放制动是否缓解主显示屏有文字和图片提示）。

③列车启动时，如微机系统记忆列车管压力不足485kpa，当机车运行速度达到10km/h时系统会将机车卸载。此时如列车管实际压力已高于485Kpa , 司机可在主手柄回“0”后，再提手柄加载。
