LED的封装工艺主要包括以下步骤：
1．芯片检验：检查LED芯片的尺寸、电极大小是否符合工艺要求，电极图案是否完整。
2．扩片：由于LED芯片在划片后依然排列紧密，不利于后工序的操作，需要采用扩片机对黏结芯片的膜进行扩张，使LED芯片的间距拉伸到约0.6mm。
3．点胶：在LED支架的相应位置点上银胶或绝缘胶，这是关键工序之一，点胶量的控制十分重要。
4．备胶：用备胶机先把银胶涂在LED背面电极上，然后把背部带银胶的LED安装在LED支架上。
5．烧结：使银胶固化，连接LED芯片和支架。
6．切筋和划片：由于LED在生产中是连在一起的，需要在Lamp封装LED时采用切筋切断LED支架的连筋。
对于SMD-LED，则是在一片PCB板上，需要划片机来完成分离工作。
7．测试：测试LED的光电参数、检验外形尺寸，同时根据客户要求对LED产品进行分选。
8．包装：将成品进行计数包装。
对于超高亮LED，需要防静电包装。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
LED封装工艺流程图解课件
固晶 焊线 树脂 基材
目录
一、 LED封装简介 二、 LED封装材料 三、 LED封装工艺流程
一、LED封装简介
W&J
1.LED封装之目的: – 将半导体芯片封装程可以供商业使用之电子组件 – 保护芯片防御辐射,水气,氧气,以及外力破坏 – 提高组件之可靠度 – 改善/提升芯片性能 – 提供芯片散热机构 – 设计各式封装形式,提供不同之产品应用
三、LED封装工艺流程
6.分bin
W&J
测试的目的是：对经过封装和老化试验的LED进行光电参数、外形尺寸 的检验，按照设定要求将成品材料分成不同的BIN。满足客户的需求。 同时将电性不良剔除。
三、LED封装工艺流程
7.包装
W&J
在管壳上打印器件型号、出厂日期等标记，进行成品的计数包 装，包装袋内放入干燥剂和标签，经过品管检验后封口，对于 超高亮LED还需要防静电包装。
初烤：初烤又称为固化，3Φ、5Φ的产品初烤温度为125℃/60分钟； 8Φ—10Φ的产品，初烤温度为110℃/30分钟+125℃/30分钟。
长烤：离模后进行长烤(又称后固化)，温度为125℃/6-8小时，目的是让环 氧树脂充分固化，同时对LED进行热老化。 后固化对于提高环氧树脂与支架(或PCB)的粘结强度非常重要。
三、LED封装工艺流程
5.切割
W&J
切割之目的：将整片的PCB或者支架切割成单颗材料 切割有两部分：前切、后切 前切：行业俗称一切，实际是半导体封装技术中的切筋环节。LED 支架在加工时，一个模具一次可以同时生产很多支架，它们是连接 在一起的，切筋的目的就是将其一个个分开。 Lamp封装LED和SMD封装LED的前切方法不同。Lamp-LED采用切筋切 断LED支架的连筋。SMD-LED是采用划片，在一片PCB板上用划片机 完成前切工作。 后切：行业俗称二切，是根据客户的要求调整LED管脚长短的过程。
LED封装技术的工艺流程
LAMP LED 封装工艺流程控制1、工艺流程图3.1工艺工序介绍：固晶：采用高速固晶机将发光芯片通用粘结胶（导电银胶或散热绝缘胶）固定于引线架的碗杯中。
（注：导电银胶用于单焊电极芯片，如红、黄、橙、黄绿光；而散热绝缘胶用于双焊电极芯片，如兰、纯绿光）。
焊线：采用高速焊线机将芯片电极与引线架通过金线进行连接，所采用的金线通常为99.99%纯金制品。
点荧光粉：目前白光的实现是用兰光芯片上覆盖黄色的荧光粉，通过蓝光激发荧光粉混色达到白光的效果，点粉工序是通过高速喷粉机将荧光粉喷入已焊好线的引线架碗杯中覆盖发光蓝光芯片（）。
封胶：通过TPX 料成型模条，灌入液态环氧后将焊好线或点好荧光粉的半成品插入模中通用高温烘烤固化成型。
一次切脚：将固化成型的边体LED 通过切脚模具进行引脚分离。
测试：将已进行一次切脚的连体LED 采用测试机进行测试，挑选取出存在电性异常（如漏电或正向压降不符合要求）及外观不良品(如气泡、杂物等)。
二次切脚：将测试挑选完成的连体产品进行单颗分离，分离后上分选机进行光、电参数分级。
分光：将二次切脚的单颗LED 根据客户使用要求对单颗LED 进行光、电参数进行分级。
包装入库：对分好光、电等级后的LED 采用防静电袋包装、封口并贴标签（标直接芯片发光签上需注明光电参数分级代码），装箱。
2、产品状态流程点荧光粉半成品图3.4封胶半成品图3.5一次切脚半成品图3.6连体测试图3.7二次切脚（单颗LED）图3.8公司的初始材料是LED芯片,它们包括各种光色的芯片.先把它们放到支架上固定,即通过固晶工序把芯片固定到支架上.如图 3.2;然后用高纯度的银线将其焊接起来,如图3.3,银线的纯度越高电阻越低,就能起到节能省电的作用.为了能实现LED显示白光,技术上采用兰光芯片上覆盖黄色的荧光粉来实现的,如图3.4,为点荧光粉;之后固胶, 用高温烘烤固化成型,如图 3.5,这一步可根据需要烘烤出不同的形状,如圆形或子弹头形等.这时LED的形状差不多出来了,再经过两次切脚和一次测试即可,如图3.6、如图3.7、如图3.8,切脚就是把LED分割开来,测试主要是查看LED能否正常发光,好将死灯区分出来.3、工序设备全自动高速焊线机。

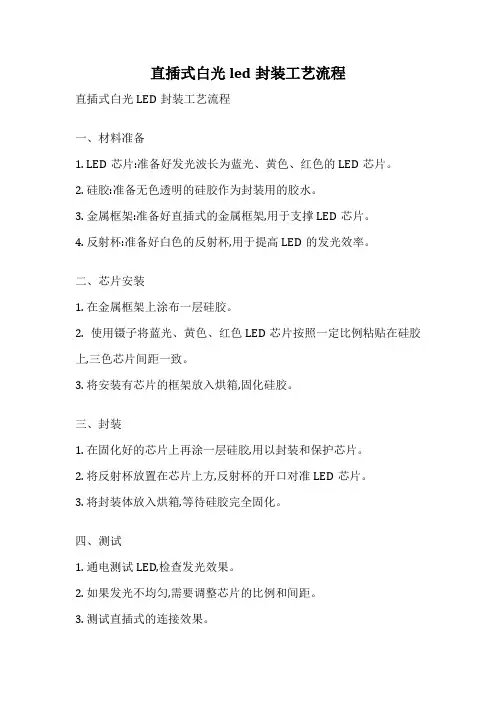

直插式白光led封装工艺流程
直插式白光led封装工艺流程
直插式白光LED封装工艺流程
一、材料准备
1. LED芯片:准备好发光波长为蓝光、黄色、红色的LED芯片。
2. 硅胶:准备无色透明的硅胶作为封装用的胶水。
3. 金属框架:准备好直插式的金属框架,用于支撑LED芯片。
4. 反射杯:准备好白色的反射杯,用于提高LED的发光效率。
二、芯片安装
1. 在金属框架上涂布一层硅胶。
2. 使用镊子将蓝光、黄色、红色LED芯片按照一定比例粘贴在硅胶上,三色芯片间距一致。
3. 将安装有芯片的框架放入烘箱,固化硅胶。
三、封装
1. 在固化好的芯片上再涂一层硅胶,用以封装和保护芯片。
2. 将反射杯放置在芯片上方,反射杯的开口对准LED芯片。
3. 将封装体放入烘箱,等待硅胶完全固化。
四、测试
1. 通电测试LED,检查发光效果。
2. 如果发光不均匀,需要调整芯片的比例和间距。
3. 测试直插式的连接效果。
五、包装
将测试合格的LED装入包装箱,包装成品。
大功告成。
led封装工艺流程五大步骤
led封装工艺流程五大步骤LED（Light Emitting Diode），即发光二极管，是一种能够将电能直接转化为光能的半导体器件。
由于其高亮度、高效率、长寿命等特点，LED在照明、显示、通信等领域得到了广泛的应用。
而LED封装工艺流程是将裸片经过一系列的加工工艺，封装成最终的LED产品的过程。
下面将介绍LED封装工艺流程的五大步骤。
1. 研磨和切割LED封装的第一步是对LED芯片进行研磨和切割。
在这一步骤中，将芯片片源切割成一定的尺寸，并通过研磨使其表面平整，以提供良好的基础给后续工艺步骤。
2. 固化和焊接在LED封装的第二步，将经过研磨和切割的芯片通过固化和焊接工艺与PCB （Printed Circuit Board）进行连接。
固化是利用特殊的胶水固定芯片在PCB上，确保其牢固不脱落；焊接则是利用焊料将芯片与PCB之间的接触点加热融化，形成可靠的电气连接。
3. 封胶和封装在LED封装的第三步，将焊接好的LED芯片进行封胶和封装处理。
封胶是利用透明的环氧树脂将芯片封装起来，提供保护和固定作用；封装则是将封胶的芯片进行塑封，使其具有特定的外观和尺寸。
4. 清洗和测试在封装完LED之后，需要对LED产品进行清洗和测试，以确保其质量和性能符合要求。
清洗是利用清洗剂将LED产品进行清洗，去除封装过程中产生的污染物；测试则是将清洗后的LED产品进行功能、亮度、波长等方面的测试，以筛选出不合格品。
5. 分选和包装最后一步是LED封装过程中的分选和包装。
在分选过程中，仪器会对经过测试的LED产品进行分级，根据亮度、色彩一致性等指标进行分类；包装则是将分选好的LED产品进行包装，以便储存和运输。
总结起来，LED封装工艺流程主要包括研磨和切割、固化和焊接、封胶和封装、清洗和测试、分选和包装这五大步骤。
每个步骤都必不可少，且各自承担着重要的功能。
通过这些工艺步骤，LED芯片得以封装成完整的LED产品，为LED的广泛应用提供了坚实的基础。

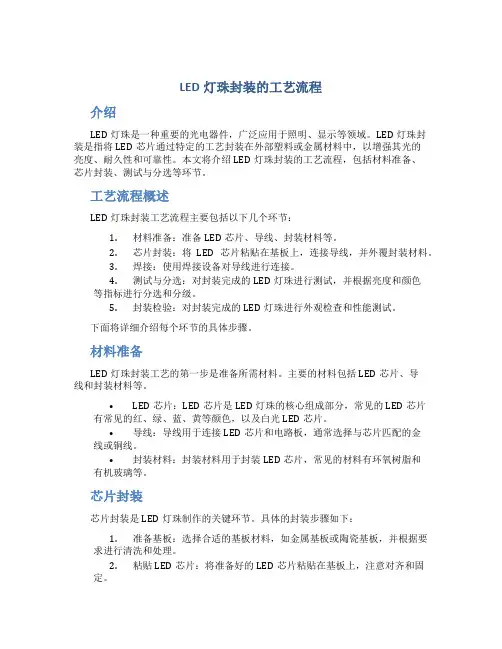

LED灯珠封装的工艺流程
LED灯珠封装的工艺流程介绍LED灯珠是一种重要的光电器件，广泛应用于照明、显示等领域。
LED灯珠封装是指将LED芯片通过特定的工艺封装在外部塑料或金属材料中，以增强其光的亮度、耐久性和可靠性。
本文将介绍LED灯珠封装的工艺流程，包括材料准备、芯片封装、测试与分选等环节。
工艺流程概述LED灯珠封装工艺流程主要包括以下几个环节：1.材料准备：准备LED芯片、导线、封装材料等。
2.芯片封装：将LED芯片粘贴在基板上，连接导线，并外覆封装材料。
3.焊接：使用焊接设备对导线进行连接。
4.测试与分选：对封装完成的LED灯珠进行测试，并根据亮度和颜色等指标进行分选和分级。
5.封装检验：对封装完成的LED灯珠进行外观检查和性能测试。
下面将详细介绍每个环节的具体步骤。
材料准备LED灯珠封装工艺的第一步是准备所需材料。
主要的材料包括LED芯片、导线和封装材料等。
•LED芯片：LED芯片是LED灯珠的核心组成部分，常见的LED芯片有常见的红、绿、蓝、黄等颜色，以及白光LED芯片。
•导线：导线用于连接LED芯片和电路板，通常选择与芯片匹配的金线或铜线。
•封装材料：封装材料用于封装LED芯片，常见的材料有环氧树脂和有机玻璃等。
芯片封装芯片封装是LED灯珠制作的关键环节。
具体的封装步骤如下：1.准备基板：选择合适的基板材料，如金属基板或陶瓷基板，并根据要求进行清洗和处理。
2.粘贴LED芯片：将准备好的LED芯片粘贴在基板上，注意对齐和固定。
3.连接导线：使用焊接设备将导线连接到LED芯片的电极上，确保电路的正常通电。
4.封装材料外覆：将封装材料外覆在芯片和导线的周围，确保LED芯片的保护和固定。
焊接焊接是保证LED灯珠正常工作的关键步骤。
主要包括以下几个步骤：1.准备焊接设备：选择合适的焊接设备，如电子焊接台或热风枪。
2.将导线与电路板焊接：将导线与电路板焊接，确保良好的电气连接。
3.焊接质量检查：检查焊接点的焊盘是否漏锡、焊渣等问题，并进行修复。
LED封装工艺流程(精)
阐述LED 产品封装工艺流程03、点胶在LED 支架的相应位置点上银胶或绝缘胶。
（对于GaAs 、SiC 导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。
对于蓝宝石绝缘衬底的蓝光、绿光LED 芯片，采用绝缘胶来固定芯片。
）06、自动装架自动装架其实是结合了沾胶（点胶）和安装芯片两大步骤，先在LED 支架上点上银胶（绝缘胶），然后用真空吸嘴将LED 芯片吸起移动位置，再安置在相应的支架位置上。
自动装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。
在吸嘴的选用上尽量选用胶木吸嘴，防止对LED 芯片表面的损伤，特别是兰、绿色芯片必须用胶木的。
因为钢嘴会划伤芯片表面的电流扩散层。
07、烧结烧结的目的是使银胶固化，烧结要求对温度进行监控，防止批次性不良。
银胶烧结的温度一般控制在150℃，烧结时间2小时。
根据实际情况可以调整到170℃，1小时。
绝缘胶一般150℃，1小时。
银胶烧结烘箱的必须按工艺要求隔2小时（或1小时）打开更换烧结的产品，中间不得随意打开。
烧结烘箱不得再其它用途，防止污染。
08、压焊压焊的目的将电极引到LED 芯片上，完成产品内外引线的连接工作。
LED 的压焊工艺有金丝球焊和铝丝压焊两种。
右图是铝丝压焊的过程，先在LED 芯片电极上压上第一点，再将铝丝拉到相应的支架上方，压上第二点后扯断铝丝。
金丝球焊过程则在压第一点前先烧个球，其余过程类似。
压焊是LED 封装技术中的关键环节，工艺上主要需要监控的是压焊金丝（铝丝）拱丝形状，焊点形状，拉力。
对压焊工艺的深入研究涉及到多方面的问题，如金（铝）丝材料、超声功率、压焊压力、劈刀（钢嘴）选用、劈刀（钢嘴）运动轨迹等等。
（下图是同等条件下，两种不同的劈刀压出的焊点微观照片，两者在微观结构上存在差别，从而影响着产品质量。
）我们在这里不再累述。
09、点胶封装LED 的封装主要有点胶、灌封、模压三种。
基本上工艺控制的难点是气泡、多缺料、黑点。
LED封装工艺流程
LED封装工艺流程
1.准备材料：准备所需的基板、芯片、导线、胶水、封装胶等材料。
2.芯片分选：对芯片进行分选，通过测试和筛选出符合要求的芯片。
3.焊接：将芯片的金线焊接到基板上的外部电极。
4.测试：对焊接完成的芯片进行电气和光学性能测试，确保质量和规
格符合要求。
5.封装胶涂敷：将封装胶涂敷在芯片和基板之间，确保芯片的保护和
稳定性。
6.封装：将封装胶涂敷的芯片放入封装工具中，进行封装，通过压力、温度等参数使胶固化，并形成封装产品的外形。
7.接线：将导线焊接到封装产品上的电极，以便连接到电路中。
8.二次封装：对已封装的产品进行清洁、包装和标识等处理，以确保
产品的质量和外观。
9.测试和筛选：对二次封装完成的产品进行光电性能测试和筛选，确
保产品符合要求。
10.质量控制：对封装产品进行质量控制，检查产品的外观、电气和
光学性能，确保产品质量。
以上是一个基本的LED封装工艺流程，具体工艺流程可能因厂家和产
品类型的不同而有所差异。
此外，随着LED技术的不断发展，封装工艺也
在不断改进和创新，以满足不同的应用需求。
详解LED封装全步骤
详解LED封装全步骤一、生产工艺1.生产：a) 清洗：采用超声波清洗PCB或LED支架，并烘干。
b) 装架：在led管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。
c)压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。
LED 直接安装在PCB上的，一般采用铝丝焊机。
（制作白光TOP-LED需要金线焊机）d)封装：通过点胶，用环氧将LED管芯和焊线保护起来。
在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。
这道工序还将承担点荧光粉（白光LED）的任务。
e)焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。
f)切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。
g)装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。
h)测试：检查背光源光电参数及出光均匀性是否良好。
2.包装：将成品按要求包装、入库。
二、封装工艺1. LED的封装的任务是将外引线连接到LED芯片的电极上，同时保护好led芯片，并且起到提高光取出效率的作用。
关键工序有装架、压焊、封装。
2. LED封装形式LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。
led按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。
3. LED封装工艺流程a)芯片检验镜检：1、材料表面是否有机械损伤及麻点麻坑（lockhill）；2、芯片尺寸及电极大小是否符合工艺要求；3、电极图案是否完整。
b)扩片由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。
我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。
封装车间LED封装工艺
封装车间LED封装工艺
一、LED封装工艺流程
LED封装工艺的流程包括LED检测、封装前准备、封装过程和清洁。
1.LED检测：在LED封装之前，需要对LED灯进行检测，以确定灯的型号及质量，以便进行更有效的封装。
2.封装准备：封装前准备包括LED封装的器件准备，包括使用衬垫，对LED灯进行配置，LED焊料的准备，封装剂等。
3.封装过程：封装过程需要进行机械加工，焊接，灯体填充，LED焊料操作，调整调节，质量检测等步骤，确保最终产品，经过测试与规范合格。
4.清洁：清洁指在封装结束后，使用特殊清洁剂对LED灯进行清洁，以确保封装后器件的完整性和可靠性。
二、封装车间的质量控制
为了保证车间内封装的品质，封装车间必须严格执行质量控制程序，以保证每个LED封装的产品都能达到要求的质量水平。
1.质量检测：质量检测是确保封装产品质量的基础，在封装之前，需要对LED灯进行质量检测，以确保包装封装的LED灯质量符合标准。
2.鉴定：在封装之前，也要对LED灯的外观，构造，技术参数进行鉴定，确保每一个型号的LED灯都是正确的，产品质量也是可靠的。
LED封装工艺流程
LED封装工艺流程引言LED（即Light Emitting Diode，发光二极管）作为一种高效节能的照明灯具，正在逐渐取代传统的白炽灯和荧光灯。
而LED封装工艺流程则是将LED芯片进行封装，以保护芯片、提高亮度和耐久性的过程。
本文将介绍LED封装工艺流程的主要步骤，以帮助读者了解LED封装的过程和原理。
1. 芯片制备第一步是制备LED芯片。
芯片是LED灯的核心部件，其决定了LED的发光效果和性能。
制备LED芯片的过程包括以下步骤： - 基片准备：选择合适的材料作为基片，如蓝宝石基片。
- 外延生长：通过化学气相沉积或分子束外延等方法，在基片上生长出LED材料的薄膜。
- 接触制备：在外延生长的薄膜上做准备工作，包括刻蚀、清洗、生长设备调试等。
- 创建PN结：利用化学气相沉积等技术，在LED材料上创建PN结，形成发光二极管的基本结构。
2. 封装工艺流程一旦LED芯片制备完成，下一步便是进行封装工艺，以保护和增强LED芯片的功能。
下面是LED封装工艺流程的主要步骤：2.1 封装材料准备在LED封装过程中，需要准备一些封装材料，如封装基板、导线、封装胶等。
这些材料将会被用于固定、保护和连接LED芯片。
2.2 线框粘合LED芯片在封装过程中需要与导线进行连接，从而实现电流的导入和发光。
在这一步骤中，需要将金线或铜线等材料粘合在芯片的电极上，确保良好的电气连接。
2.3 封装胶固化接下来，需要将LED芯片放置在封装基板上，并将封装胶涂抹在芯片和基板的连接处。
封装胶具有保护芯片、提高亮度和耐久性的作用。
待封装胶固化后，LED芯片就被牢固地封装在基板上。
2.4 表面处理为了增加LED封装的外观和耐久性，还需要进行表面处理。
这一步骤包括打磨、喷涂等工艺，以获得平整的表面和美观的外观。
3. 总结LED封装工艺流程是将LED芯片进行保护和增强的过程。
从芯片制备到封装材料准备、线框粘合、封装胶固化和表面处理，每个步骤都起着关键的作用。
LED封装工艺流程图解
晶片 支架/PCB
三、LED封装工艺流程
2.焊线
• 焊线(Wire Bonding) • 焊线之目的：利用金线将芯片与支架/PCB焊接在一起，形成一个
导电回路。
• 焊线之制程重点:
– 根据芯片进行焊线参数调整
金线
– 拉力参数调整
– 线弧制程调整
晶片 支架/PCB
三、LED封装工艺流程
3.封胶
二、LED封装材料
3.焊线材料
金线 铝线 金属片
取得 O O O
加工 W/B W/B Heater
成型 易 易 难
价格 高 中 低
焊线材料特性:
金线 铝线 金属片
导电性 O O O
导热性 V V O
抗挠性 X X O
三、LED封装工艺流程
三、LED封装工艺流程
1.固晶
• 固晶(Die Attachment or Die Bonding) • 固晶之目的:利用银胶（绝缘胶）将芯片与支架（PCB）粘连在一起
封胶之目的：利用胶水（环氧 树脂）将已固晶、焊线OK半 成品封装起来。
晶片
金线
导电支架
胶体
三、LED封装工艺流程
4.烘烤
烘烤之目的：是让环氧树脂充分固化，同时对LED进行热老化。
初烤：初烤又称为固化，3Φ、5Φ的产品初烤温度为125℃/60分钟； 8Φ—10Φ的产品，初烤温度为110℃/30分钟+125℃/30分钟。
价格 中 高 低
二、LED封装材料
2.固晶材料
固晶材料特性：
有机高分子银胶 无机高分子银胶
合金
取得
O O O
加工
O O O
成型
O O O
led封装工艺
LED封装工艺1. 概述LED（Light Emitting Diode）是一种固态半导体光源，具有高效、长寿命、环保等特点，广泛应用于照明、显示、通信等领域。
LED封装工艺是将LED芯片封装为具有特定功能和外观的光电器件的过程。
良好的封装工艺可以提高LED的亮度、发光效率和可靠性。
2. LED封装工艺的步骤LED封装工艺主要包括芯片分选、电极制作、胶囊封装和测试等步骤。
下面将对这些步骤进行详细介绍：2.1 芯片分选芯片分选是LED封装过程中的第一步，目的是根据LED芯片的亮度、波长等参数对芯片进行分级和分选，以满足不同产品要求的光学性能。
常用的芯片分选方法有电性分选和光学分选。
电性分选使用测试仪器对芯片的光电性能进行测试，根据测试结果将芯片分为不同等级。
光学分选则是通过目视质检或使用光学仪器检测芯片的外观缺陷和光学性能。
2.2 电极制作电极制作是将电极材料（通常为金属）覆盖到LED芯片的p端和n端，用于提供电流和电压，驱动LED发光。
电极制作主要包括电极材料选择、电极成型、电极粘贴和烘烤等步骤。
电极材料选择一般使用高导电性和耐腐蚀性好的金属，如金、银等。
电极成型通过薄膜沉积、光刻和蚀刻等工艺将金属构造成所需形状的电极。
电极粘贴则将电极材料覆盖到LED芯片的p端和n端，并通过烘烤使其牢固粘附在芯片上。
2.3 胶囊封装胶囊封装是将LED芯片封装在透明的胶囊中，用于保护芯片、改善光学性能和改变发光的方向。
胶囊封装主要包括胶水点胶、胶囊成型和胶囊固化等步骤。
胶水点胶是将适量的胶水点在芯片的上方，以增强胶水与芯片之间的粘结力。
胶囊成型则是将胶水点胶后的芯片放入胶囊模具中，并进行压合成型。
胶囊固化则是通过热固化或紫外线固化使胶囊中的胶水硬化，达到保护芯片和增强光学性能的目的。
2.4 测试测试是LED封装工艺中的关键步骤，用于检测LED的电学特性、光学特性和可靠性。
常用的LED测试方法包括电性测试、光学测试和可靠性测试。
led封装工艺流程图
led封装工艺流程图LED（Light Emitting Diode）是一种能够发光的二极管，它已经广泛应用于各个领域，包括照明、显示、通信等等。
而LED的封装工艺流程图则是指将LED芯片封装到LED灯珠中的一组工艺流程的图示。
下面是一个简单的LED封装工艺流程图。
第一步：原材料准备原材料主要包括LED芯片、LED封装材料（底壳、透镜等）、引线、涂料等。
第一步就是准备好这些原材料，确保质量可靠。
第二步：芯片分选LED芯片是LED灯珠的核心部件，不同颜色、不同亮度的LED芯片需要进行分选。
分选的目的是为了确保每颗LED芯片的光色、亮度一致性，以提高产品的质量。
第三步：LED芯片粘贴将经过分选的LED芯片粘贴在底壳上，粘贴的时候需要注意芯片的位置和方向，确保粘贴的质量。
第四步：焊接引线将引线焊接在LED芯片上，引线的材料可以是黄铜或铝线。
第五步：封胶为了保护LED芯片并提高灯珠的亮度和防护等级，需要在LED芯片和底壳之间加入适量的封胶。
常用的封胶材料有环氧树脂、硅胶等。
第六步：测试封装完成后，需要对LED灯珠进行测试，主要测试项目包括电流、电压、亮度等。
通过测试，可以确保产品的质量。
第七步：成品检验成品检验是对封装完成的LED灯珠进行全面的检查，包括外观、尺寸、亮度等。
只有经过合格的成品检验，才能进入下一步的包装和出厂。
第八步：包装和出厂合格的LED灯珠将进行包装，常见的包装方式有盒装、袋装等。
包装完成后，产品将进行出厂检验，确保产品的质量达到标准要求。
以上是一个简单的LED封装工艺流程图，每个步骤都非常重要，只有每个环节都严格按照标准进行操作，才能保证生产出高质量的LED灯珠。
同时，不同类型的LED灯珠在封装工艺上可能有所不同，但整体流程大致类似。
随着技术的进步，LED封装工艺也在不断改进和创新，以满足市场的需求。
led封装工艺流程五大步骤
LED封装工艺流程五大步骤导言LED（Light Emitting Diode）是一种发光二极管，具有低能耗、长寿命和快速开关等优点，在各种照明和显示应用中得到广泛应用。
然而，要将LED芯片制成完整的LED产品，需要通过封装工艺来保护和增强其性能。
本文将介绍LED封装工艺的五个主要步骤。
步骤一：芯片分选在LED制造过程中，第一步是将制造好的芯片进行分选。
芯片是制造LED的核心组件，其质量和性能直接影响到最终产品的品质。
在芯片分选过程中，对芯片进行外观和电性能测试，以筛选出符合要求的高质量芯片。
只有通过严格的筛选，才能保证后续工艺步骤的顺利进行。
步骤二：球形封装经过芯片分选后，下一步是进行球形封装。
球形封装是LED封装工艺中的一项重要步骤，通过将LED芯片放置在金属支架上，并在芯片上方加上透明的球形塑料罩，形成一个球形封装结构。
球形封装不仅可以保护芯片免受外界环境的影响，还可以增强光的折射和发散效果，提高LED的亮度和视角。
步骤三：焊接电极在完成球形封装后，接下来是对球形封装LED进行焊接电极的步骤。
焊接电极是将LED芯片与电路板连接的重要环节，它决定了LED产品的电气性能和可靠性。
在焊接电极的过程中，首先将金属线与芯片上的金属电极焊接，并将焊接好的电极镶嵌在透明塑料罩的底部。
通过这一步骤，LED的电信号可以传输到芯片中，进而实现LED的发光功能。
步骤四：组装封装焊接电极完成后，便进行组装封装的步骤。
组装封装是将已经焊接好电极的LED芯片与电路板进行连接，并封装到外壳内的工艺过程。
在这一步骤中，需要将电路板上的电路与焊接好的LED芯片进行精密的对位，然后采用粘合剂将其黏合在一起，形成一个整体。
组装封装可以增强LED的机械强度和耐冲击性，保护内部结构，同时还能方便LED产品的安装和散热。
步骤五：测试和包装最后一个步骤是测试和包装。
在测试阶段，对已经封装好的LED产品进行电性能测试、光强度测试、色度测试等，以确保产品符合规定的标准和要求。
LED封装工艺及工艺流程和检测设备、doc
LED封装工艺1）芯片检验——2）扩片——3）点胶——4）备胶——5）手工刺片——6）自动装框——7）焊接——8）压焊——9）点胶封装10）——灌胶封装11）——模压封装12）——固化与后固化13）——后固化14）——切筋和划片15）——测试16）——包装。
LED主要检测设备有：IS标准仪、光电综合测试仪、TG点测试仪、积分球流明测试仪、荧光粉测试仪、冷热冲击箱、高高湿箱等。
LED封装工艺的具体流程第一步：扩晶。
采用扩张机将厂商提供的整张LED晶片薄膜均匀扩张，使附着在薄膜表面紧密排列的LED晶粒拉开，便于刺晶。
第二步：背胶。
将扩好晶的扩晶环放在已刮好银浆层的背胶机面上，背上银浆。
点银浆。
适用于散装LED芯片。
采用点胶机将适量的银浆点在PCB印刷线路板上。
第三步：将备好银浆的扩晶环放入刺晶架中，由操作员在显微镜下将LED晶片用刺晶笔刺在PCB印刷线路板上。
第四步：将刺好晶的PCB印刷线路板放入热循环烘箱中恒温静置一段时间，待银浆固化后取出(不可久置，不然LED芯片镀层会烤黄，即氧化，给邦定造成困难)。
如果有LED芯片邦定，则需要以上几个步骤；如果只有IC芯片邦定则取消以上步骤。
第五步：粘芯片。
用点胶机在PCB印刷线路板的IC位置上适量的红胶(或黑胶)，再用防静电设备(真空吸笔或子)将IC裸片正确放在红胶或黑胶上。
第六步：烘干。
将粘好裸片放入热循环烘箱中放在大平面加热板上恒温静置一段时间，也可以自然固化(时间较长)。
第七步：邦定(打线)。
采用铝丝焊线机将晶片(LED晶粒或IC芯片)与PCB板上对应的焊盘铝丝进行桥接，即COB的内引线焊接。
第八步：前测。
使用专用检测工具(按不同用途的COB有不同的设备，简单的就是高精密度稳压电源)检测COB板，将不合格的板子重新返修。
第九步：点胶。
采用点胶机将调配好的AB胶适量地点到邦定好的LED晶粒上，IC则用黑胶封装，然后根据客户要求进行外观封装。
第十步：固化。
LED封装工艺流程
LED封装工艺流程一、制备LED芯片1.生长外延片：先利用化学气相沉积或分子束外延法在晶片上生长出外延片，外延片是LED芯片的材料基础。
2.排片：将外延片切割成小型的芯片，并进行组合。
3.电极制备：通过镀金或其他方法在芯片上形成正负两极的电极。
二、封装胶囊1.选择胶囊：根据LED芯片的类型和用途选择合适的胶囊材料和尺寸。
2.胶囊准备：将选择的胶囊清洗并处理，使其表面干净并提高黏附性。
3.胶囊固定：将LED芯片固定在胶囊的底部。
4.倒胶：将适量的封装胶囊倒入胶囊内，使芯片完全覆盖。
5.振动排气：通过振动减少封装胶囊中的气泡，并使胶囊内的封装胶囊均匀。
三、封装浇注1.选择封装树脂：根据LED芯片的类型和用途选择合适的封装树脂材料。
2.制备封装器件：将LED芯片和电极连接到封装器件上。
3.预处理：将封装器件进行初步清洗和处理，以提高材料的黏附性。
4.整理芯片：将封装器件中的LED芯片排列整齐。
5.浇注树脂：将封装树脂倒入封装器件中，使LED芯片被完全覆盖。
6.精确控制温度：通过控制温度和时间，使封装树脂充分固化。
四、后处理1.切割：将封装好的LED器件切割成单个的LED灯珠。
2.清洗：将LED器件进行清洗，并去除表面的杂质和残留的胶囊或树脂。
3.分选：根据亮度和色温等参数，将LED灯珠分选成不同的级别。
4.质检：对LED灯珠进行质量检测，包括亮度、电流等参数检测。
以上是LED封装的主要流程，流程的具体步骤可能会因生产厂家和产品类型而有所不同。
封装工艺流程的精细控制和质量监控对于生产出高质量的LED产品至关重要，能够保证产品的可靠性和稳定性，并满足不同应用的需求。
LED封装工艺流程
LED封装工艺流程LED封装工艺流程是指将LED芯片与支架进行封装成LED灯的过程。
LED封装过程包括以下主要步骤：选择支架、分选、球/柱焊、外观检查、光学性能测试、去胶、涂胶、引线剪短、电性能测试、排序、焊盘、焊颈修整、丝印、外观再检查、分拣等。
下面将详细介绍LED封装工艺流程的每个步骤。
首先，选择支架。
在LED封装过程中，选择适合的支架非常重要。
支架的选择应基于芯片的尺寸、透光率、热传导性能等因素。
常见的支架材料有铜、银、铝等。
接下来是分选。
分选是根据芯片的亮度、颜色等特性将芯片分为不同的等级。
这样可以方便后续的组装和分类。
然后是球/柱焊。
球/柱焊是将芯片与支架相互连接的过程。
通过高温焊接或者半固态焊接，将芯片的金线焊接到支架上，确保芯片与支架的良好接触。
接下来是外观检查。
外观检查是对焊接好的LED灯外观进行检查，确认没有瑕疵。
包括检查是否有裂纹、氧化、颜色不均匀等问题。
然后是光学性能测试。
光学性能测试是对LED灯的亮度、发光角度、颜色等进行测试，确保其达到产品要求。
接下来是去胶。
由于焊接过程中可能产生胶水，需要将其清除，以免影响灯的外观和光学性能。
然后是涂胶。
涂胶是为了保护芯片和焊线。
通过在芯片上涂一层胶水，可以提高芯片的抗击碰、防湿等性能。
接下来是引线剪短。
将焊线剪短可以使灯的形状更整齐，方便后续的工艺操作。
然后是电性能测试。
通过电性能测试，可以检测LED灯的电流、电压、功率等参数，确保其符合产品要求。
接下来是排序。
排序是根据光学性能和电性能的测试结果对LED灯进行分类。
将性能相似的LED灯放在一起，方便后续的组装和分类。
然后是焊盘。
焊盘是将LED灯与电路板进行连接的过程。
通过焊盘连接，确保电路的正常工作。
接下来是焊颈修整。
焊颈修整是对焊盘进行修整，使其更加平整，保证焊点的质量。
然后是丝印。
丝印是在LED灯上印上产品信息、厂商信息等标志，方便用户识别和区分。
接下来是外观再检查。
外观再检查是对LED灯的外观进行再次检查，确保没有瑕疵。
LED封装工艺流程
LED封装工艺流程
1.芯片切割：首先，从硅片上切割出LED芯片。
切割工序是使用切割
机将硅片切割成芯片大小，每个硅片可以切割成上千个芯片。
2.芯片分选：芯片切割之后，需要进行芯片分选的步骤。
通过对芯片
进行电性能测试，将优质的芯片与劣质芯片分开，确保只有高质量的芯片
进入后续工艺流程。
3.胶水涂布：在胶水涂布工艺中，使用胶水将芯片固定在LED封装基
板上。
胶水会在后续步骤中提供牢固的连接。
4.排列布局：将芯片按照预定的排列布局粘贴在基板上，并使用罐装
设备进行自动粘贴。
保证芯片的准确排列，使得LED封装有良好的光电性能。
5.焊接：焊接工艺是将芯片与基板之间的金线焊接在一起，完成芯片
与基板的电连接。
这个工艺非常重要，需要非常精细的操作。
6.封装：完成芯片与基板的连接后，通过封装工艺，将芯片封装在LED外壳中。
封装工艺可以使用各种不同的封装方法，如塑封、无机封装、有机封装等。
7.整流电路：在LED封装的过程中，还需要添加整流电路，以保证LED的正常工作。
整流电路可以控制电流的流向和稳定输出。
8.包装和测试：最后一道工序是对封装好的LED器件进行包装和测试。
将封装好的LED产品进行包装，然后进行质量测试，确保产品的品质。
以上就是LED封装工艺流程的主要步骤。
LED封装工艺流程的每个步
骤都需要高度的精确度和精细操作，以确保LED器件的性能和质量。
随着
技术的不断发展，LED封装工艺流程也在不断创新和改进，以满足市场对更高质量、更高亮度和更高效能的LED产品的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
led封装工艺流程
LED（Light-Emitting Diode，发光二极管）封装工艺流程是指
将LED芯片封装到包括引线、底盖、透镜等元件中，形成一
个完整的LED灯的过程。
下面，我将为您介绍一下LED封装
工艺流程。
首先，准备材料和设备。
为了进行LED封装，我们需要准备LED芯片、引线、底盖、透镜、封装胶和封装设备等材料和
设备。
第二步是制作引线。
将引线通过焊接的方式连接到LED芯片上。
引线有两种类型：金属线和银浆线。
金属线通过焊接连接到LED芯片上，而银浆线则是在LED芯片上涂上导电胶，然
后通过加热固化形成。
接下来是封装胶的涂覆。
封装胶是用来保护LED芯片并提供
光线传输效果的材料。
我们将封装胶均匀地涂覆在引线和
LED芯片上。
然后是底盖的安装。
底盖是用来保护LED封装和连接电路的
重要部分。
我们将底盖安装在LED芯片上，确保引线和封装
胶都被完全封装在里面。
接下来是透镜的安装。
透镜是用来调节光线的传输和发射的元件。
我们将透镜安装在底盖上，确保它与LED芯片紧密结合，并能够有效地控制光线的方向和强度。
最后一步是封装设备的运行和测试。
将封装的LED灯放入封
装设备中进行运行和测试。
设备将对LED灯进行亮度、颜色、色温等方面的测试，确保其性能和质量达到标准要求。
通过以上流程，LED芯片就成功封装成一个完整的LED灯。
封装工艺的优劣将直接影响到LED灯的性能和品质。
好的封
装工艺能够保护LED芯片免受损坏，提高LED灯的亮度和稳
定性，延长其使用寿命。
需要注意的是，封装工艺的改进和创新是不断进行的。
随着技术的发展和市场需求的变化，LED封装工艺也在不断演化和
升级。
比如，近年来，有关LED灯的散热性能和节能性能的
要求越来越高，因此，封装工艺也在不断地优化和改进，以适应市场的需求。
总之，LED封装工艺流程是将LED芯片封装到引线、底盖、
透镜等元件中，形成一个完整的LED灯的过程。
通过优良的
封装工艺，可以提高LED灯的亮度、稳定性和寿命，满足市
场的需求。
不断改进和创新的封装工艺将推动LED灯的发展，为我们的生活带来更加持久、节能和环保的照明解决方案。
