Ф1200全套管灌注桩施工
全套管钻孔桩施工工艺工法(后附图片)
全套管钻孔桩施工工艺工法1 前言1.1 工艺工法概况全套管钻孔法也称为贝诺特工法，是钻孔桩基础的主要施工方法之一。
配合这个施工工艺的设备称为全套管设备或全套管钻机，由法国贝诺特公司于20世纪50年代初开发和研制。
日本从1954年引进全套管钻机，并于20世纪60年代初由日本三菱重工开始进行技术改造，到80年代形成目前通用的MT系列贝诺特全套管钻机。
随着液压技术的日臻完善，全套管钻机的机种和施工均有很大发展。
我国于20世纪70年代开始引进此类钻机。
1.2 工艺原理全套管钻孔法是利用钻机装有液压驱动的抱管、晃管、压入(或拔出)机械，成孔过程中将套管边晃边压，压入土中，同时利用重锤式冲抓斗在钢套管中挖掘取土或砂石，直至钢套管下沉至设计深度，成孔后灌注混凝土的同时，逐节将钢套管拔出并拆除。
2 工艺工法特点2.1 施工无噪音、无振动，钻孔过程中不使用泥浆护壁，避免了泥浆的加工、储存、运输，施工现场洁净清爽，有利于文明施工。
2.2 钻孔过程中采用全套管跟进，采用落锤式冲抓斗挖掘，成桩作业速度快，孔壁不会坍塌，成孔质量高。
2.3 钻孔过程中不使用泥浆护壁，避免泥浆污染钢筋和进入混凝土的可能，钢筋周围不会附粘一层泥浆，有利于搞高混凝土对钢筋的握裹力，成桩质量高；成孔速度快，挖掘深度大，成孔垂直度容易控制。
2.4 成孔直径标准，扩孔率小，与其他成孔方法比较，节约混凝土，清孔彻底，孔底残渣少，提高了桩的承载力。
3 适用范围全套管钻机可用于软土地质、普通土层、坚实砂地层、碎石地层以及坚硬土层中采用相应的钻挖技术，完成钻孔桩成孔，但在孤石、泥岩层或软岩层成孔时，成孔效率将显著降低。
当地下水位下有厚细砂层(厚度5m以上)时，由于摇动作业使砂层压密，将造成压进或抽拔套管困难，故应避免在有厚砂层的地层中使用。
适合于小角度斜桩成孔作业；采用搭接桩法可用于“桩列式”连续挡土墙施工。
由于在钻孔过程中采用通长套管，特别适合于城区接近既有建筑地区的施工。
全套管钻孔灌注桩施工工法
全套管钻孔灌注桩施工工法一、前言随着城市建设的不断发展，各类建筑工程对基础的要求越来越高。
全套管钻孔灌注桩作为一种先进的基础施工技术，因其具有承载力高、施工适应性强、对周边环境影响小等优点，在建筑、桥梁、港口等工程领域得到了广泛的应用。
二、工法特点1、施工过程中无泥浆排放，对环境友好。
2、能在各种复杂地质条件下施工，如流沙、淤泥、卵石层等。
3、桩身质量可靠，混凝土灌注质量易于保证。
4、施工噪声小，振动低，适合在城市中心等对施工噪音有严格要求的区域施工。
三、适用范围本工法适用于以下情况：1、高层建筑、大型桥梁等对基础承载力要求较高的工程。
2、地质条件复杂，存在流沙、溶洞等不良地质的场地。
3、临近既有建筑物、地下管线等对施工变形控制要求严格的区域。
四、施工工艺流程及操作要点（一）施工工艺流程施工准备→测量放线→桩机就位→安装套管→钻进成孔→清孔→钢筋笼制作与安装→灌注混凝土→拔出套管（二）操作要点1、施工准备（1）熟悉施工图纸和地质勘察报告，了解场地的工程地质和水文地质条件。
（2）平整施工场地，确保桩机行走和施工的稳定性。
（3）准备好施工所需的机械设备和材料，如全套管桩机、套管、混凝土、钢筋等。
2、测量放线根据设计图纸，采用全站仪等测量仪器进行桩位的测放，并设置好控制点和护桩。
3、桩机就位将全套管桩机移动到指定桩位，调整桩机的水平和垂直度，使桩机处于稳定状态。
4、安装套管启动桩机，将第一节套管缓慢压入土中，然后逐节接长套管，直至达到设计深度。
在安装套管的过程中，要随时检查套管的垂直度。
5、钻进成孔利用套管的护壁作用，采用冲抓斗或旋挖钻等设备进行钻进。
在钻进过程中，要根据地质情况控制钻进速度和钻进压力，防止孔壁坍塌。
6、清孔当钻进达到设计深度后，进行清孔。
清孔的目的是清除孔底的沉渣和泥浆，保证桩底的承载力。
清孔可采用正循环或反循环清孔方法。
7、钢筋笼制作与安装（1）根据设计要求，在钢筋加工场地制作钢筋笼。

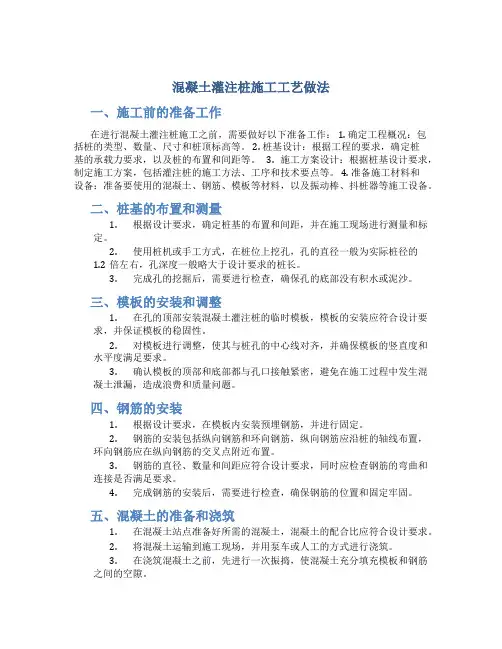

混凝土灌注桩施工工艺做法
混凝土灌注桩施工工艺做法一、施工前的准备工作在进行混凝土灌注桩施工之前，需要做好以下准备工作： 1. 确定工程概况：包括桩的类型、数量、尺寸和桩顶标高等。
2. 桩基设计：根据工程的要求，确定桩基的承载力要求，以及桩的布置和间距等。
3. 施工方案设计：根据桩基设计要求，制定施工方案，包括灌注桩的施工方法、工序和技术要点等。
4. 准备施工材料和设备：准备要使用的混凝土、钢筋、模板等材料，以及振动棒、抖桩器等施工设备。
二、桩基的布置和测量1.根据设计要求，确定桩基的布置和间距，并在施工现场进行测量和标定。
2.使用桩机或手工方式，在桩位上挖孔，孔的直径一般为实际桩径的1.2倍左右，孔深度一般略大于设计要求的桩长。
3.完成孔的挖掘后，需要进行检查，确保孔的底部没有积水或泥沙。
三、模板的安装和调整1.在孔的顶部安装混凝土灌注桩的临时模板，模板的安装应符合设计要求，并保证模板的稳固性。
2.对模板进行调整，使其与桩孔的中心线对齐，并确保模板的竖直度和水平度满足要求。
3.确认模板的顶部和底部都与孔口接触紧密，避免在施工过程中发生混凝土泄漏，造成浪费和质量问题。
四、钢筋的安装1.根据设计要求，在模板内安装预埋钢筋，并进行固定。
2.钢筋的安装包括纵向钢筋和环向钢筋，纵向钢筋应沿桩的轴线布置，环向钢筋应在纵向钢筋的交叉点附近布置。
3.钢筋的直径、数量和间距应符合设计要求，同时应检查钢筋的弯曲和连接是否满足要求。
4.完成钢筋的安装后，需要进行检查，确保钢筋的位置和固定牢固。
五、混凝土的准备和浇筑1.在混凝土站点准备好所需的混凝土，混凝土的配合比应符合设计要求。
2.将混凝土运输到施工现场，并用泵车或人工的方式进行浇筑。
3.在浇筑混凝土之前，先进行一次振捣，使混凝土充分填充模板和钢筋之间的空隙。
4.在振捣过程中，应注意控制振动的时间和频率，以免过度振捣造成混凝土分层或损坏钢筋。
5.混凝土的浇筑应连续进行，避免混凝土的间断和浇筑面的错乱。
灌注桩施工工艺流程详解施工技巧一网打尽
灌注桩施工工艺流程详解施工技巧一网打尽灌注桩是一种常见的地基处理方法，常用于楼房、桥梁等工程的基础施工中。
本文将详细介绍灌注桩施工的工艺流程，并分享一些施工技巧，以供参考。
一、施工准备1.确定施工位置和数量：根据设计要求和施工图纸，明确需要施工的桩基数量和位置，并进行标记。
2.设备准备：准备好所需的灌桩设备，包括挖掘机、灌注桩机、搅拌站等。
3.人员组织：组织好施工队伍，包括挖掘、搅拌、灌注等工作人员，确保施工人员数量和能力满足要求。
4.材料准备：准备好所需的灌注材料，如水泥、砾石等。
二、施工工艺流程1.现场布置：根据施工图纸，在施工位置进行现场布置，清理杂物、平整土地等。
2.施工桩孔：使用挖掘机挖掘出符合设计要求的桩孔，注意孔壁的垂直度和平整度。
3.孔内清理：清理桩孔内的杂物和泥浆，确保孔底干燥清洁。
4.加固饰面：对桩孔进行加固饰面，可以使用套管或者钢筋网进行加固，提高桩基的承载能力。
5.灌注桩体：使用灌注桩机进行灌注，将水泥浆注入桩孔，同时抽出灌注桩机。
注意控制灌注桩浆的流速和压力，保证桩体的质量。
6.桩顶处理：待桩体灌注完成后，在桩顶进行平整处理，确保桩顶的平整度和垂直度。
7.质量检测：对灌注桩进行质量检测，包括桩体的强度、密实度等指标，确保桩体符合设计和施工要求。
8.完工验收：完成灌注桩施工后，进行完工验收，确保施工质量和安全。
三、施工技巧1.控制灌注速度：灌注速度过快容易造成桩体内部空洞和质量不稳定，应控制好流速，保证桩体质量。
2.注意孔内水分：在施工过程中，要注意控制桩孔内的水分，避免过多的水分对桩体强度造成影响。
3.振捣处理：在灌注过程中，使用振动器进行振捣处理，提高桩体的密实度和质量。
4.桩顶处理：对灌注完成的桩顶进行平整处理，保证桩顶的平整度和垂直度，以提高桩基的稳定性和承载能力。
5.质量检测：灌注桩施工完成后，进行质量检测，及时发现和处理质量问题，确保桩体质量符合要求。
灌注桩施工工艺流程及施工技巧的合理应用，对于保证工程的稳定性和可靠性具有重要意义。

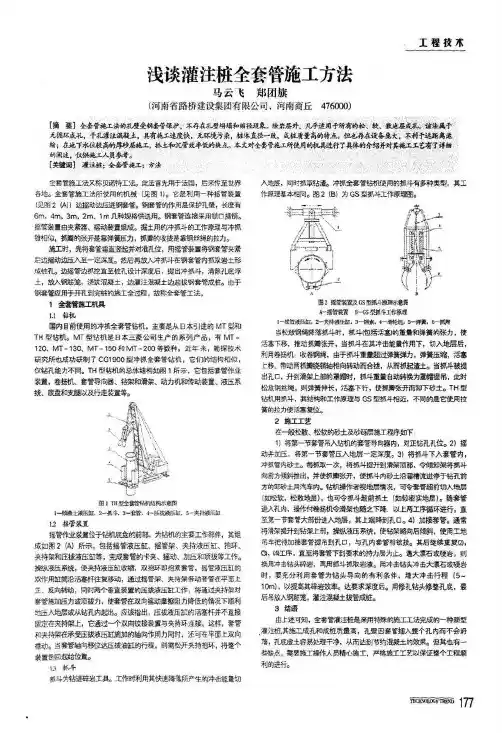

浅谈灌注桩全套管施工方法
浅谈灌注桩全套管施工方法马云E郑冈旗河南省路桥建i逢集剐有融公司，河南商丘476000工程技术磊嚣麓麓裟销煞未兹黼絮鍪未饿渊麓激慧辫热搿：：；嚣瑟差i萤辩舡’触辄菅苴+雠“h喜文”2音量牡”使用”札黼竹4榭弁绍并甘‘艳工工艺宥了柚[**目】灌＆#；女女f{E1；}☆±#t施I％R#Ⅲ镕#I％o雌§*月f*目，％m镕i№# g‰±}i施I☆"口月∞n槭(m目¨。
t g“月一种擂《*■cn目2U))边镕‰☆＆m目#fo铜#t∞镕月＆镕护孔璧，*宦有6m．4m，3m，2m、1m n"规№墩4月。
镕￡《《镕*月罐口镕口b*《#■自女积、#≈#■l a琏。
*±月∞目*}∞I№&4{：+n 铋Ⅲ日．掷I冉勺※*＆《**E女，*t∞n缝g#镕女№∞#^。
≈z”，先*}*§t＆《#m t n＆．月g*#■#目#*女g B∞镕自遗Ⅱ^i一29阮镕目*n^**4＆镕套f自Ⅱn*±《m#n。
m％f女¨＆i i*于u＆”口压后．镕∞**}，镕镕n《{ 1．＆^‰#笼，##％#±，i I*4*≈±m2镕目§*＆桩。
自f 铜#蕾应月于*予L8完桩白刁＆12程．盐仵蜂fI池1垒套**I喉¨#“目自目自＆月目Ⅺ*±葬f镕n．±§gH B$…＆自M T■自TH■佑机，M T《≈m B B{=§∞自±，∞iⅢF B．{M T—I20、M T一130、M T一150目M T一200《鼗种，Ⅱ{*，∞镕#$日A*m t自gM T C Gl900Ⅲ#n±#f蝴．t m白勺％自目m，m钻n缒^T目。
T H■镕m∞g镕镕％盘口目1*i．t自镕g*怍n *I．女％机|f S自镕、#*$**、自^n自*自*■、镕＆&缱、靡＆∞i H“&n走#t等。
全套管灌注桩
1.5.2静载试验结果 1.5.2静载试验结果
桩号
S1 S2 S3
最大试验荷 最大试验荷 载 （KN） 载下桩顶沉 KN） 降（mm） 降（mm） 7392 ＞29.27 6720 6720 17.62 21.50
残余变形 （mm） mm） / 12.42 15.86
桩身完整性采用低应变动测，三根桩均为Ⅰ类桩
高频液压振动锤施工灌注桩 新工艺
——全套管护壁取土灌注桩 ——全套管护壁取土灌注桩
中铁工程机械研究设计院有限公司 联合研究单位：福建永强岩土工程有限公司
工艺特点
工艺及设备拥有完全自主知识产权 工艺简单可控，可靠性高 施工效率高（超过旋挖钻机） 施工质量好（完全杜绝了塌孔事故） 桩周摩擦力大（无泥浆护壁造成的泥皮效 应） 桩身密实 岩土特性清晰
• •
2.1.3适用范围 2.1.3适用范围 本工艺适用于各种需要提供大直径、高承载力的桩基工程, 本工艺适用于各种需要提供大直径、高承载力的桩基工程,尤其适用 于海相沉积软土地区、深厚砂层的桩基工程。
2.2 施工流程表
2.2.1 干作业
2.2.2 水下作业
2.3 施工流程图
2.4 与其它桩型比较
全套管钻孔灌注桩施工工法
全套管钻孔灌注桩施工工法1概述 (1)2特点 (2)3应用范围 (2)4附属机械的配备 (3)5工艺流程 (3)6主要工序施工要点 (3)7关于套管灌注桩的单桩承载力问题 (6)8质量验收标准 (6)9安全生产措施 (6)10工程实例 (7)1概述利用液压全套管钻机施工的灌注桩在国外习惯上名为贝诺特（Benote）桩，这种成桩工艺是目前国际上最为流行的钻孔灌注桩施工技术，也是目前世界上钻孔灌注桩三大主要施工工法(贝诺特、反循环法、阿司特利法）中最为先进的一种。
中建六局土木工程公司于八十年代中后期在承建国外大型桥梁工程中，曾采用这种技术成功地进行了大直径钻孔灌注桩的施工，近年已将此设备引进国内，并在北京阜城门立交桥等工地投入实际应用，施工速度是同条件下其它施工方面的8－10倍，成桩质量高于国家现行施工验收规范标准，已经显示出了贝诺特施工技术卓越的科学性和先进性，应用前景十分广阔。
随着我国高层、超高层建筑以及大型桥梁等复杂构筑物的大规模出现,对地基处理的技术质量要求也将越来越高,可以预料，贝诺特施工方法将成为我国今后大直径钻孔灌注桩施工技术的发展方向.全套管钻孔灌注桩在我国的规模化推广应用已是指日可待的。
2特点原始的贝诺特钻机于五十年代初期出现于法国,日本于五十年代中期引进了这项技术，并于六十年代初由日本三菱重工业公司开始进行技术改造。
到八十年代才形成了目前通用的MT系列贝诺特钻机，其主要工作机构如图2．l所示，该钻机系列有MT—120型、MT—130型、MT—150型及MT—200型四种，型号不同仅表示其钻孔的最大直径的不同，（如MT—150的最大钻孔直径是1500mm），至于施工方法及应用范围几乎完全一样。
本工法具有如下特点：2．l无噪音，无振动；2．2不使用泥浆，避免了泥浆的加工和储运，作业面干净；2．3挖掘时可以很直观地判别土壤及岩性特征，对于端承桩,便于现场确定桩长；2．4挖掘速度快，对于一般土质,可达14m/小时左右；2．5挖掘深度大，根据土质情况，最深可达70m左右；2．6成孔垂直度易于掌握，可以得到3‰－5‰的垂直度；2．7由于是全套管钻机，所以孔壁不会产生坍落现象，成孔质量高2．8钢筋周围不会象泥浆护壁法施工那样附粘一层泥浆，有利于提高砼对钢筋的握裹力；2．9由于不使用泥浆,避免了泥浆进入砼中的可能性，成桩质量高；2．10成孔直径标准，充盈系数很小，与其它成孔方法相比，可节约13％的砼；2．11清孔彻底,速度快,孔底钻亟可清至2．5cm左右；2．12 MT系列钻机是自行式，便于现场移动.3应用范围3．l可适用于几乎所有土质，在风化岩层、卵石层及砂土层及卵石层及砂土层中只需采用相应的钻挖技术,亦能顺利成孔；3．2由于采用了通长套管，在接近已有建筑物时也能施工，特别适合于城区内作业。
混凝土钻孔灌注桩施工方案
灌注桩专项施工方案报审表瑞安市新江南水厂（净水厂）DN1200-DN1400出厂管工程编制人：审核人：编制日期：灌注桩专项施工方案目录1、工程概况2、施工编制依据3、施工准备3．1技术准备3．2材料准备3．3劳动力组织准备3．4机械设备准备4、施工部署4．1施工组织4．2施工顺序5、主要施工工艺5.1钢筋混凝土钻孔灌注桩工艺流程5.2施工与检测5.3质量验收要求6、质量目标及质量保证措施6．1质量保证体系6．2质量管理措施6．3施工过程中质量控制7、施工进度计划及保证措施7.1施工工期7.2工期管理措施7.3工期技术措施7.4劳动力配备7.5机具设备配备8、安全目标及安全保证措施8．1安全生产体系8．2具体安全措施8．3现场施工用电8．4施工机具使用9、现场文明施工措施9．1现场场容、场貌9．2生活卫生9．3环境保护措施10、降低工程成本的技术措施1、工程概况工程概况瑞安市新江南水厂（净水厂）DN1200-DN1400出厂管工程，本工程南起新江南水厂（K0+000），北止56省道边，现状φ1200给水管线（K1+130）除K0+000—K0+82.9段采用φ1400钢管外，其余均采用φ1200钢管。
本管线中间有三处管桥，每条管线连接采用电焊方法，各阀门和管道连接采用法兰连接。
本工程φ1420*12钢管96米，φ1220*16钢管105米，φ1220*18钢管74米，φ1220*12钢管882米，45°钢制弯头2个（φ1400）、45°钢制弯头22个（φ1200），手动阀门1个（φ1200），各种阀门井3座。
工程总造价359.6045万元，工期为60日历天，钢管材料由甲方供应。
其中1＃管桥灌注桩12根共580米，2＃管桥灌注桩12根共580米，3＃管桥灌注桩8根共380米，总计32根共1540米。
设计采用钢筋混凝土泥浆护壁成孔钻孔灌注桩作为桩基础,按桩径、有效桩长可分为两种桩，桩1桩径600mm，共20根；桩2桩径600mm，共12根，混凝土强度等级为C30，钢筋HRB400。
全套管钻孔咬合灌注桩施工工法
ஷஊೈͯ ஷࢺ֫Ռೈᮇᦊຉі ܗژ
.; Лݓኮᨛࡃͯࠫ˗ Վᜉ߷ஊኄʷᓬݓኮ
ۇᄰए
ԍКኄʷᓬݓኮ
ಣۇᄰए
ա
௧ա໘ᡜ᜶ර
௧
અԩژnjݓኮᨛᤉ
᧚ߘງ
ຍᬔᘿژἻೝಊߘअ
Վஊᨂኊ
ஊКຉіژ༟ฌኮ
༟ฌຉіژἻᤪપኮ֗ݓኮ
水泥土搅拌桩smw工法桩钻孔灌注桩加止水措施形成的组合桩捷程mz系列全套管软切割钻孔咬合桩地下连续墙经济开挖深度m61061461510202040现场要求较少较少一般一般较高施工占地较大施工工艺较简单较复杂较简单较复杂复杂环保要求废土外运少对环保影响较小废土外运少对环保影响较小泥浆对环保影响大噪声低无泥浆对环保影响小泥浆对环保影响大整体刚度一般较大较大较大抗渗漏性较好较好一般桩墙体质量较好技术成熟程度熟练熟练熟练熟练较熟练与永久结构关系临时结构临时结构可作为永久结构的一部分可作为永久结构的一部分永久结构或永久结构的一部分与结构抗浮关系与主体结构抗浮无关与主体结构抗浮无关与主体结构拉结对主体结构抗浮有利与主体结构拉结对主体结构抗浮有利与主体结构拉结对主体结构抗浮有利费用一般一般技术特征挡土结构143201009cmm工程机械与维修全套管钻孔咬合桩按第二序列桩切割第一序列桩时第一序列桩混凝土凝固情况可分为硬切割全套管咬合桩和软切割全套管咬合桩
Construction Technology
施工技术
桩基础施工新技术专题讲座（五）
全套管钻孔咬合灌注桩施工工法
□ 沈保汉 北京市建筑工程研究院
捷程ＭＺ全套管软切割钻孔咬合灌注桩是一 种新型的围护结构形式。２０００年国内首次成功 地将钻孔咬合桩应用于深圳地铁一期工程会购 区间。至２００９年１２月已有３９项地下围护结构工 程采用本工法。
全回转全套管钻孔灌注斜桩施工工法
全回转全套管钻孔灌注斜桩施工工法全回转全套管钻孔灌注斜桩施工工法是一种应用广泛的施工方法，通过对地面斜向打孔，然后注入混凝土来形成桩基，适用于各种地质条件和土层类型。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，以及一个工程实例。
一、前言全回转全套管钻孔灌注斜桩施工工法是一种高效、安全、环保的基础施工方法，被广泛应用于建设工程中。
它采用了全回转的钻机和套管，通过先进的技术手段和工艺流程，解决了传统斜桩施工中的难题，并取得了显著的成效。
二、工法特点该工法的主要特点有：1. 高效环保：通过使用全回转钻机和套管，施工过程中无须大量挖土，降低了对地质环境的破坏，减少了对环境的影响。
2. 施工速度快：套管与岩土层接触面积大，桩身坚固，施工速度快，提高了施工效率。
3. 施工质量好：桩身密实，承载力高，能够满足各种工程要求。
4. 适应性强：适用于各种岩土层和地质条件，斜桩的方向和倾角可根据实际需要进行调整。
三、适应范围全回转全套管钻孔灌注斜桩施工工法适用于各种地质条件和土层类型，特别适用于以下施工项目：1. 大型桥梁和高层建筑基础工程；2. 地质条件复杂的地区，如悬崖、软弱地基等；3. 需要快速施工和施工周期短的项目。
四、工艺原理该工法通过使用全回转钻机，在地面上斜向钻孔，并同时安装套管，然后注入混凝土，形成桩基。
其工艺原理如下：1. 钻孔：钻机通过旋转钻具，将套管逐渐推入地面，同时将挖出的土层通过泥浆传送到地面；2. 安装套管：钻孔同时安装套管，套管进入地面后，固定在位以便注入混凝土；3. 注入混凝土：在套管内，通过预先设定的注浆管，注入混凝土，形成桩基。
五、施工工艺全回转全套管钻孔灌注斜桩施工工艺主要包括以下几个施工阶段：1. 设计与预处理：根据工程要求和地质条件，确定斜桩的倾角和方向，并进行相关设计。
2. 钻孔施工：在地面上使用全回转钻机进行钻孔，同时安装套管。
全套管全回转钻机钻孔灌注桩施工工艺流程;施工方案、施工方法
全套管全回转钻机钻孔灌注桩施工工艺流程；施工方案、施工方法目录一、全回转灌注桩施工机械配置 (2)1、主要设备及构件： (2)2、辅助设备： (2)二、全回转钢套管灌注桩施工工艺流程 (4)1、施工准备 (4)2、测量放线 (5)3、全回转主机就位 (5)4、吊装安放钢套管 (5)5、测量调整垂直度 (6)6、套管钻进取土 (8)7、钢筋笼制作安装 (8)8、混凝土浇筑、拔套管、浇筑成桩 (9)三、全回转施工优点： (9)全套管全回转钻机钻孔灌注桩施工成孔过程中采用钢套管护壁，具有成桩质量好、无泥浆污染、绿色环、减少混凝土充盈系数等特点。
能有效解决城市高填方、喀斯特地貌采用普通工法进行灌注桩施工时出现的塌孔、缩颈、充盈系数高等问题。
目前在桥梁、建筑、石油化工等建设领域都有应用。
一、全回转灌注桩施工机械配置1、主要设备及构件：1、全套管全回转钻机：成孔2、动力站：提供全回转主机动力3、套管：护壁4、反力叉：提供反力，防止全回转转动中使主机移位5、操作室：操作平台，人员操作场所2、辅助设备：1、旋挖钻机或冲抓：取土、入岩、清孔2、顶管机：拔管，使全回转形成流水作业3、履带吊：吊运主机、动力站、反力叉等;给反力叉提供支撑;吊放钢筋笼、混凝土导管、进行冲抓取土等;4、挖掘机：平整场地、清运渣土等。
全回转施工全景图二、全回转钢套管灌注桩施工工艺流程1、施工准备施工准备的主要工作为平整场地，由于该钻机设备较大且相关辅助较多，对进出通道及作业平台有一定的要求，故施工准备需考虑如桩基钢筋笼加工制作、渣土转运、钢筋笼起吊安装、桩基混凝土灌注等作业所必须的施工通道和作业平面。
2、测量放线首先对设计图纸提供的坐标、高程等有关数据进行认真复核，确认无误后采用全站仪进行桩位放样，桩中心放样完毕后，沿桩中心拉十字线至1.5m 以外并作好护桩标记。
3、全回转主机就位点位放出后，吊放全回转底盘，底盘中心要和桩中心点重合。
再吊放主机，安装在底盘上，*安装反力叉。
全回转全套管钻孔灌注桩施工工法(2)
全回转全套管钻孔灌注桩施工工法全回转全套管钻孔灌注桩施工工法一、前言在建筑工程中，地基处理是非常重要的一环，灌注桩作为地基处理的一种常用方法，在工程中起到了至关重要的作用。
全回转全套管钻孔灌注桩施工工法是一种相对较新的施工方法，它采用全回转钻机和全套管钻具对地基进行灌注桩施工，具有许多特点和优势。
二、工法特点全回转全套管钻孔灌注桩施工工法具有以下特点：1. 适应性强：该工法适用于不同地质、地形条件下的各种工程，如高层建筑、桥梁、港口等。
2. 简便高效：该工法采用全回转钻机进行施工，钻孔和灌注过程在同一孔内完成，施工周期短，效率高。
3. 施工质量高：全套管钻具能够有效地避免土体坍塌，保证施工质量和桩身的垂直度。
4. 环保节能：该工法使用水泥、砂浆等环保材料进行灌注，不会产生污染和浪费。
5. 造价可控：工法过程简化，机械化程度高，能够有效控制施工成本。
三、适应范围全回转全套管钻孔灌注桩施工工法适用于以下范围：1. 地质条件：适用于不同地质条件下的各类岩土，包括软土、粉质土、砂土、黏土、粘土、骨料土、砂质土等。
2. 工程类型：适用于各种建筑和基础工程，如高层建筑、桥梁、码头、堤坝等。
3. 地形条件：适用于不同地形条件下的施工，如山区、平原、沼泽等。
四、工艺原理该工法的施工工艺原理是通过全回转钻机进行钻孔和灌注，采取一系列的技术措施来保证施工质量和工程安全。
具体包括以下几个方面：1. 钻机选择：根据施工条件和工程要求选择合适的全回转钻机，在施工过程中保持稳定和平衡。
2. 钻具设计：设计合理的全套管钻具，满足施工要求和地质条件，确保桩孔的垂直度和洞壁的稳定。
3. 钻孔过程：通过钻机进行旋转、推进和洗孔，同时注入水冲剂，保持钻孔的稳定和洞内清洁。
4. 灌注过程：在钻孔完成后，通过注浆管将水泥浆注入到钻孔中，灌注至设计标高，形成灌注桩。
5. 灌注时机：根据地质条件和工程要求，选择合适的灌注时机，确保灌注桩的强度和稳定性。
全套管灌注咬合桩施工
全套管灌注咬合桩施工1 前言全套管钻机又称贝诺特钻机，是由法国贝诺特公司于二十世纪五十年代初开发和研制的一种新型钻机。
我国于二十世纪七十年代开始引进，九十年代中期昆明捷程桩工公司首先在我国开始研制MZ系列摇动式全套管钻机，简称磨桩机。
利用摇动式全套管钻机钻孔结合超缓凝字昆凝土技术，在深圳地铁一期工程中，××集团与××公司成功开发出一种新型挡土围护桩施工技术——全套管灌注咬合桩施工技术。
由于该技术和传统的灌注桩支护结构相比具有良好的止水性能和强维护功能，在含水软土基坑工程中得到了广泛的应用。
这里以杭州解放路延伸工程为例，对全套管灌注咬合桩施工技术进行概括介绍。
2 工程概况明挖段基坑施工设计分别采用中1000mm咬合200mm的灌注咬合桩+钢筋混凝土支撑+预应力锚索和c1)800mm咬合100mm的灌注咬合桩+ (b609mm钢管进行基坑支护。
C30钢筋守濒土和C15超缓凝?昆凝土桩间隔布置，灌注咬合桩设计长度为基坑设计开挖深度的1．8倍，桩长12．2m—31．1m，平均21．70m，共计1072根，总长度约23266m，混凝土浇注总方量约18273m’。
围护结构总长度858m，基坑开挖深度6．6m”17．5m。
工程地质属于钱塘江冲积平原，以陆相沉积地层为主，沉积着较厚的砂质粘土层，间夹海相淤泥质沉积层，根据勘探揭露的地层资料表明，自上而下分八个基本土层。
其中基坑开挖范围内主要通过砂质粉土层及砂质粉土夹粉砂层。
地下水主要有第四系松散岩类潜水和承压水两类，本工程主要是潜水。
潜水主要赋存于场区浅部人工填土及其下部粉、砂性土层内，富水性和透水性具有各向异性，特别是表部填土层，透水性良好，下部粉性土层透水性弱，渗透系数一般在10—4c心s数量级左右。
含水层厚度在16．5m-21．8mo地下水位埋藏较浅，一般在1．0m—1．5m 之间，该含水层多为微咸水，水化学类型为C03Cl—Na型，地下水对混凝土无腐蚀性。
[广东]dn1200污水管深基坑灌注桩加内支撑支护施工方案_secret
![[广东]dn1200污水管深基坑灌注桩加内支撑支护施工方案_secret](https://img.taocdn.com/s3/m/97a6870484254b35effd347b.png)
xx地铁x号线南延线给排水管线改迁及恢复工程5622标段Y站DN1200污水管深基坑（槽）施工专项方案编制：审核：审批：分包单位： xx市审核：审批：总包单位： xxxx股份有限公司二0一六年五月十五日目录1 工程概况 (7)1.1工程简介 (7)1.2工程目标 (8)1.3 基坑支护设计概述 (9)1.4 基坑周边环境 (10)1.5分部分项工程量清单 (10)1.6基坑平面布置图 (11)1.7 基坑剖面图 (12)1.8 场地现场地层及水文条件 (13)1.9 其它施工说明 (17)2 编制依据 (18)3 组织架构及管理人员配备 (18)3 .1 组织机构 (18)3.1.组织机构图 (19)3. 2 项目部及各主要相关部门职责 (19)3 3.主要管理人员情况 (20)表 3.3 .1 项目管理班子配备情况表 (21)4.施工总体部署、现场平面布置及管理 (22)4.1、施工总体部署及准备 (22)4.1.1项目管理目标 (22)4.1.2 施工部署及准 (22)4.1.3、施工目标控制 (26)4.2 施工片区及阶段划分 (26)4 .2.1 施工片区的划分 (27)4 .2.2 主要施工阶段的划分 (28)4.3各片区主要作业人员及机械设备配置 (28)4.3.2各片区主要机械设备的配置 (29)4.4施工总平面布置及相关说明 (30)4.4.1布置原则 (31)4.4..2临时排水排污 (31)4.4.3 临时道路及场地硬化 (32)4.4.4 施工现场“七牌二图” (32)4.5 施工总平面管理及施工总平面布置图 (33)5 施工资源需求计划 (34)5.1 主要机械设备需求计划表及相关说明 (34)5.1.1 主要施工机械设备需求计划表 (35)5.2 劳动力需求计划表及相关说明 (36)5.3材料计划表 (37)5.4周转材料需求计划表及相关说明 (38)5.4.1周转材料投入表 (38)5.4.2周转材料保证措施 (39)6 施工总进度计划及工期保证措施 (39)6.1 施工进度控制目标 (39)6.2 施工进度计划及进度网络图 (39)6.2.1 施工进度总体计划表 (39)6.3 工期控制 (40)6.4工期保证措施 (40)7 基坑土石方工程专项施工方案 (41)7.1 土石方特点及对策 (41)7.1.1 周边道路繁忙，交通组织困难，工期紧张 (41)7.1.2 安全文明施工要求高 (41)7.2 施工流向、施工程序及顺序 (41)7.2.1 施工分区及施工流向 (41)7.2 .2 土石方施工顺序 (42)7.3 土方出入口及洗车场地、设备、措施 (42)7.3.1 洗车池的设置 (42)7.3.2 洗车场地设备的设置 (43)7.4 土方开挖原则、要点及施工措施 (43)7.4.1 土方开挖原则 (43)7.4.2 土方开挖顺序 (43)7.4.3 土方开挖施工方法 (44)7.4. 4 土方开挖注意事项 (44)7.5 土方开挖夜间、降水及雨季施工保证措施 (44)7.5.1 汽车轮胎冲洗及夜间照明 (44)7.5.2 施工排降水措施 (45)7.5.3 雨季施工保证措施 (45)8 基坑支护及桩基础工程专项施工方案 (45)8.1 工程测量控制专项方案 (45)8.1.2 测量精度控制 (46)8 .1.3 测量质量保证措施 (46)8.2 冲孔灌注桩施工专项方案 (47)8.2.1施工准备 (47)8.2.2试桩 (48)8.2.3 冲孔灌注桩施工工艺流程 (48)8.4旋喷桩施工专项方案 (69)8.4.1施工工艺流程 (69)8.4. 2 施工方法 (69)8.4. 3 工艺技术要求 (70)8.4. 4 施工常见问题及处理方法 (70)8.4. 5 质量保证措施 (71)8.5 内支撑施工方案 (72)8.5、1 腰梁及内支撑施工 (72)8.5 2 腰梁及内支撑钢筋工程 (73)8.5 3 腰梁及内支撑模板工程 (76)8.5. 4 腰梁及内支撑砼工程 (77)8.6桩间挂网喷砼施工专项方案 (79)8.6.1边坡喷毛 (79)8.6.2喷射混凝土面层施工工艺流程 (79)8.6.3挂网喷射砼施工要点 (79)8.6.4 质量保证体系及措施 (81)8.7 冠梁及支撑施工专项方案 (84)8.7 .1 冠梁施工专项方案 (84)8.7.2支撑梁施工专项方案 (86)9施工管理重点、难点及应对措施 (93)9.1基坑开挖深度较深难点分析及应对措施 (93)9.1.1基坑深度较深难点分析 (93)9.2.2基坑降水与施工干扰对周边建筑物影响控制应对措施 (95)9.3 基坑支护与桩基施工交叉 (95)9.3 .1 基坑支护与桩基施工交叉 (95)9.3.2基坑支护与桩基施工交叉应对措施 (96)9.4基坑支护桩工程施工质量控制重点原因分析及应对措施 (97)9.4.1基坑支护桩工程施工质量控制重点原因分析 (97)9.5地下管线拆迁及保护难点原因分析及应对措施 (98)9.5.1地下管线拆迁及保护难点原因分析 (98)9.6.1基坑降排水及监测重点原因分析 (100)9.6.2基坑降排水及监测应对措施 (100)10施工工程质量保证体系及保证措施 (101)10.1 质量保证承诺 (101)10 .3 施工过程质量控制程序 (103)10.3.2 质量监督检查程序 (103)10.3.3 质量检验要求及措施 (104)11 安全文明施工、环保保护、雨季台风季节施工保护措施 (105)11.1 安全施工保证措施 (105)11.2 文明施工保证措施 (107)11.3 环境保护措施 (108)11. 4 雨季施工保证措施 (111)11. 5 防台风保护措施 (112)12基坑监测 (112)13地铁专项保护方案 (122)14施工应急预案 (124)1 工程概况1.1 工程简介x号线南延线南起C站，北至既有x号线起点Q站南端，经过xxxxx。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SUPER TOP 工法
上海港远建设工程有限公司 2014年2月22日
全套管灌注桩施工工艺简介
拟建南京河西新城快速公交（一号线）工程2标段奥体东站～江山大街南侧段沿 线对线路有影响的主要建（构）筑物为DK1+156～DK1+666.7段内的南京地铁二号 线盾构隧道，由于快速公交对沉降的要求比较高，同时避免快速公交荷载对地铁 隧道的不利影响，因而在与地铁隧道交叉的地段以桩板梁结构跨越，其中桩基础 采用钻孔灌注桩，桩径1200 mm，桩长55 m。
全套管灌注桩施工工艺简介
套管钻进
全套管灌注桩施工工艺简介
安装焊接 套管
全套管灌注桩施工工艺简介
校核垂直度
全套管灌注桩施工工艺简介
套管压入至 设计标高
全套管灌注桩施工工艺简介
正循环钻机 就位成孔
全套管灌注桩施工工艺简介
钢筋笼验收
全套管灌注桩施工工艺简介
钢筋笼验收例分析
全回转钻机切削C50钢筋砼试验
ME-150切削C50钢筋混凝土试验（一）
全回转钻机切削C50钢筋砼试验
ME-150切削C50钢筋混凝土试验（二）
全回转钻机切削C50钢筋砼试验
ME-150切削C50钢筋混凝土试验（三）
全套管灌注桩施工工艺简介
全回转套管钻机和工法是一种适合在城市施工的环保安全型施工技术，成功解决 了常规工法在泥浆难以护壁的软弱地层、含承压水的流沙和流塑地层，易塌孔埋 钻地层、松散地层和卵砾石层中无法钻进成桩的难题; 能够最大限度地保证施工
钢筋笼吊装 混凝土灌注
全套管灌注桩施工工艺简介
在含地下水粉细砂层中使用全回转套管钻机施工灌注桩, 按理论计算, 地下水位 与孔内的水位一样高时是理想的水位平衡状态, 不会发生里外渗水翻砂现象。通 常钻孔作业不断地进行,孔内水位将急剧减少, 就会出现翻砂和扩孔现象。通过 试验, 我们将采用补加静水压的办法,使孔内的水位不出现负值, 保证正水位的 最小经验值在2m以上, 使套管中内有足够的静水压, 这样很好地制止了翻砂和扩 孔现象, 成功地解决了套管施工法在含地下水砂质土中的施工问题。 补加静水压公式为：0 ≥ -5.8m≥2m+(-7.8m 、2-4粉砂夹粉土层顶埋深)
高渗透、低粘结性土质中确保钻孔桩钻进中不会发生孔壁坍塌、孔底涌砂等现象， 能保证周围的土层在钻进过程中不被扰动，确保桩身的完整性，同时深入到一定 深度的钢护筒又可作为摩擦桩来承受施工平台的荷载。
项目介绍
全套管灌注桩施工工艺简介
为节省施工成本，在施工前需对钢套管进行优化设计。旋压套管拟采用履带吊配 合分段焊接下沉的施工方法，套管旋入设计深度30米，套管旋压机械施工平台高 度为3米，即套管总长度为33米（暂定11米3节），套管采用壁厚25mm材质Q345B 低合金钢板加工拼接而成。套管设计时以钢管底部焊上如下图所示的16把刀头， 当采用套管旋压进入土体时，套管将顶部驱动设备提供的扭矩和压入力传递给刀 头，刀头切削管内土体，因此全回转钻机施工时对套管外侧四周土体扰动很少， 对周围环境几乎无影响。
结语
汇报完毕、谢谢大家！
施工案例分析
全套管灌注桩施工工艺简介
因此, 在第三个试孔中, 工地增加水泵, 在掘进作业中及时给孔内补水, 不断地 补加管内静水压, 提高孔内水位, 缩小孔内外的水位差。试成孔成功后, 仅历经 100天就完成了汉北河大桥六墩台的钻孔桩任务, 平均掘进速度0.9 m/h, 最高达 5m/h。在大面积施工中, 为了保证工程质量, 必须严格执行工艺流程, 特别是由 于应力释放, 翻砂冲击等原因可能产生的桩端土层松软情况,应做到心中有数, 及时采取相应的措施。
设备介绍
全套管灌注桩施工工艺简介
综上所述，该施工工艺与其他工法相比具有显著的应用创新特点，是城市建设中 广谱高效、绿色环保的新型钻孔灌注桩施工方法。
设备介绍
全套管灌注桩施工工艺简介
设备介绍
全套管灌注桩施工工艺简介
设备介绍
全套管灌注桩施工工艺简介
设备介绍
全套管灌注桩施工工艺简介
设备介绍
全套管灌注桩施工工艺简介
项目介绍
全套管灌注桩施工工艺简介
采用桩板梁结构施工时，由于钻孔灌注桩与地铁隧道净距仅约为5m，钻孔灌注桩 施工对既有地铁隧道的影响会比较大，采用钢护筒进行护壁施工是一种减小对地 铁影响的有效施工方法。目前国内桥梁工程河流或海洋环境下深水墩平台法施工 领域中，钢护筒沉入施工技术广泛应用，施工方法一般采用自制的钢护筒导向纠 偏系统、大型振动锤及履带吊配合、分段焊接下沉的技术。深水墩中，钢护筒在
全套管灌注桩施工工艺流程图 桩位测量放样 → 全回转钻机对中就位→套管钻进，校核垂直度→安装焊接套管 →压入套管至设计标高→全回转钻机移位→正循环钻机就位成孔→钻孔至设计标
高→验孔确认→制作钢筋笼及安装测斜管→吊放钢筋笼→灌注混凝土→测量混凝
土标高→截桩头→检测
工艺介绍
全套管灌注桩施工工艺简介
钻机定位
施工案例分析
全套管灌注桩施工工艺简介
第二试孔, 用快速掘进方法想闯过粉细砂层, 结果仍然出现翻砂现象。翻砂后第 一次起拔套管的起拔压强为140hgf/cm², 此值为ME一150钻机正常工作的最大压 强, 如果钻孔作业过程出现起拔压强>140hgf/cm²时, 钻机就可能出现故障。通 过对第一和第二试孔发生的翻砂现象分析, 我们认为是由于套管内外水位差过大 造成的。套管钻机在钻孔过程中, 掘进越深, 套管内外水位差就会越大, 只要出 现水位差, 具有较高位能的水就要流向较低水位, 并携带粉细砂流动。当套管内 外的水位差大到某一数值(汉北河是10 m),孔外的水和粉细砂将突然地涌入、数 量之大, 翻砂现象就发生了。翻砂后,孔底凸出, 孔内水位上升内外水位差减少, 当内外水位差< 6m 时翻砂停止。
项目介绍
全套管灌注桩施工工艺简介
全回转套管成孔灌注桩施工工艺具有其他的钻孔灌注桩施工法( 如泥浆循环回转 施工法、冲击反循环施工法、旋挖施工法等) 无法比拟的优势特点: (1) 施工过程中全孔套管护壁、无孔壁坍塌风险，无断桩和缩径的风险; (2) 成桩的垂直精度高; (3) 成桩过程中对周边建筑物地基无扰动; (4) 无震动和噪声，不扰民; (5) 几乎适用于所有复杂地层; (6) 适用于旧桩置换灌注桩; (7) 适用于清除地下障碍物; (8) 适用于深基坑钻孔咬合桩;
H ≥ n1≥ 2m + B 式中: H 一表示原地面高程或人工筑捣表面高程( m )
n1一补加孔内水位高程
B 一地下水位高程。靠近河岸, 地质属透水层; 河面高程可近似地被看作地下水位高程( m ) 。
施工重点难点
全套管灌注桩施工工艺简介
汉北河大桥(汉川电厂铁路专用线, 里程Dh2 4+14.54 ) 桥址地质为近代冲积的 全新统地区, 总厚度在46一55 m 之间, 自地表面下10m 以内以粉土质淤泥质砂 粘土为主, 偶局间隔0.5m 厚的砂层, 往下10一30m 深度范围内粉细砂层交替, 再往下30一55 m 深度范围内细中粗砂层相间隔。汉北河大桥设计为钻孔桩Ф1.2 m ，孔深29m ~ 35 m共75 根灌注桩。其中，由日本三菱重工生产ME一150钻机 完成43根, 成孔总深度达1415 m 。据测算, 采用静水压补偿工艺处理后减少扩 孔14 % , 节约砼224 m³。试成孔在O # 台和1 #台墩外2 0m 平行线上, 试成孔 三个。第一试孔, 当抓斗挖至地下21 m 时, 孔内水面比地下水位低10 m , 孔底 出现翻砂现象。取样分析为粉细砂, 翻砂后测量孔深18.5m ,孔口沉陷, 用矿石 料及时回填, 撤离。
质量，易于实现科学程序施工; 可以为施工方节省大笔泥浆材料和泥浆处理费用， 有效避免因地层复杂和钻进中断造成的断桩和承载力不足等常见质量事故，显著 减少操作不当造成的机械和人身事故，避免普通工法对邻近建筑物基础和地层的 扰动和破坏; 施工中不扰民、不污染环境，其社会效益非常巨大。全套管钻孔咬 合桩、全套管钻孔灌注桩、全套管地下清障和拔桩等项目施工在城市建设和桩基 础施工领域中正在发挥越来越大的作用。
