华中数控车床编程指令及格式
华中数控车床循环指令
用 W表示。 e:为 0 或不填。 △ K:每次进刀的深度,只能为正值; F:进给速度 ;
(5) 外径切槽循环 G75
(1) ?内(外)径切削循环 G80
圆柱面内 (外)径切削循环 格式: G80 X(U)__Z(W)__F__ ; 说明: X、Z:绝对值编程时,为切削终点 C在工件坐标系下的坐标; 增量值编程时,为切削终点 C相对于循环起点 A 的有向 距离,图形中用 U、W表示,其符号由轨迹 1 和 2 的方 向确定。 该指令执行如图所示 A→B→C→D→A的轨迹动作。
X:绝对值编程时,为槽底终点在工件坐标系下的坐标; 增量值编程时,为槽底终点相对于循环起点的有向距离,用 U 表示。
Z:绝对值编程时,为槽宽的终点在工件坐标系下的坐标; 增量值编程时,为槽的宽度(没有考虑刀具宽度),图形中用 W表示。
e:为 0 或不填; △K:每次进刀的深度,只能为正值; i :轴向进刀次数 ; F:进给速度; 3、有一定槽宽的切槽,其动作 顺序如图 A->B->C->A->D->E->F- >D…… X:绝对值编程时,为距离槽底的任意点在工件坐标系下的坐标;
4) 短轴退尾量与长轴退尾量的比值不能大于“ 20”。 5) Q 值为模态值。
注意:
螺纹切削 循环同 G32螺纹 切削一样,在进给保持状态下,该循环在完 成全部动作之后才停止运动。 锥螺纹切 削循环
格式: G82 X(U)__Z(W)__ I__R__E__C__P__F(J)__; 说明:(见图 3.3.37 )
华中数控指令代码
附录一华中数控指令格式数控程序是若干个程序段的集合。
每个程序段独占一行。
每个程序段由若干个字组成,每个字由地址和跟随其后的数字组成。
地址是一个英文字母。
一个程序段中各个字的位置没有限制,但是,长期以在一个程序段中间如果有多个相同地址的字出现,或者同组的G功能,取最后一个有效。
1 行号Nxxxx 程序的行号,可以不要,但是有行号,在编辑时会方便些。
行号可以不连续。
行号最大为9999,超过后从再从1开始。
选择跳过符号“/”,只能置于一程序的起始位置,如果有这个符号,并且机床操作面板上“选择跳过”打开,本条程序不执行。
这个符号多用在调试程序,如在开冷却液的程序前加上这个符号,在调试程序时可以使这条程序无效,而正式加工时使其有效。
2准备功能地址“G”和数字组成的字表示准备功能,也称之为G功能。
G功能根据其功能分为若干个组,在同一条程序段中,如果出现多个同组的G功能,那么取最后一个有效。
G功能分为模态与非模态两类。
一个模态G功能被指令后,直到同组的另一个G功能被指令才无效。
而非模态的G功能仅在其被指令的程序段中有效。
例:……N10 G01 X250. Y300.N11 G04 X100N12 G01 Z-120.N13 X380. Y400.……在这个例子的N12这条程序中出现了“G01”功能,由于这个功能是模态的,所以尽管在N13这条程序中没有“G01”,但是其作用还是存在的。
本软件支持的G指令见“6 华中数控车床G指令列表”和“7 华中数控铣床及加工中心G指令列表”。
3 辅助功能地址“M”和两位数字组成的字表示辅助功能,也称之为M指令。
本软件支持的M指令见“9 支持的M代码”。
4 主轴转速地址S后跟四位数字;单位:转/分钟。
格式:Sxxxx5 进给功能地址F后跟四位数字;单位:毫米/分钟格式:Fxxxx尺寸字地址:X,Y,Z,I,J,K,R数值范围:+999999.999毫米~-999999.999 6 华中数控车床G指令列表√:本软件已经提供;8 G指令格式2)华中数控系统数控车床重要提示:本系统中车床采用直径编程。
数控车床华中系统用户宏程序编程
如图2,Z坐标为自变量#2,则X坐标为因变量#1,那么X用Z表示为:
分别用宏变量#1、#2代替上式中的X、Z,即得因变量#1相对于自变量#2的宏表达式:
如图1,Z坐标为自变量#2,则X坐标为因变量#1,那么X用Z表示为:
3、如何进行函数变换,确定因变量相对于自变量的宏表达式
如图3,X坐标为自变量#1,因Z坐标为因变量#2,那么Z用X表示为:
IF 条件表达式 IF 条件表达式
02
… …
ELSE ENDIF
…
05
ENDIF
格式:WHILE 条件表达式
…
ENDW
5、循环语句WHILE,ENDW
二、公式曲线宏程序编程模板的具体应用实例
运用以上公式曲线宏程序模板,结合粗加工循环指令,就可以快速准确实现零件公式曲线轮廓的编程和加工。具体应用示例如下: 例1:如图1所示零件的外轮廓粗精加参考程序如下(设毛坯为直径25毫米的棒料): %0001(程序头) T0101(调用01号外圆刀及01号刀具偏置补偿) G90 M03 S700(绝对值编程;主轴以700转/分正转) G00 X33 Z2(快速定位到粗加工循环起点) G71 U1 R0.5 P10 Q20 X0.6 F100(外径粗车循环) N10 G01 X10 F60 S1000(精加工起始程序段) Z-10 X24 Z-22(公式曲线起点) #2=8(设Z为自变量#2,给自变量#2赋值8:Z1=8) WHILE #2 GE [-8](自变量#2的终止值-8:Z2=-8) (因变量#1: 用#1、#2代替X、Z) #11=-#1+15(工件坐标系下的X坐标值#11:编程使用的是负轮廓,#1前冠以负;ΔX=15) #22=#2-30(工件坐标系下的Z坐标值#22:ΔZ=-30) G01 X[2*#11] Z[#22](直线插补,X为直径编程) #2=#2-0.5(自变量以步长0.5变化) ENDW(循环结束) N20 G01 Z-50(精加工终止程序段) G00 X100 Z80(快速定位到退刀点) M30(程序结束)
华中数控车床指令
代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持,而“一般代码” 仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”,像直线、圆弧和循环代码。
反之,像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里,当前的代码会被加载的同组代码替换。
G代码解释G00 定位 (快速移动)G01 直线切削G02 顺时针切圆弧 (CW,顺时钟)G03 逆时针切圆弧 (CCW,逆时钟)G04 暂停 (Dwell)G09 停于精确的位置G20 英制输入G21 公制输入G22 内部行程限位有效G23 内部行程限位无效G27 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 切螺纹G36 直径编程G37 半径编程G40 取消刀尖半径偏置G41 刀尖半径偏置 (左侧)G42 刀尖半径偏置 (右侧)G53 直接机床坐标系编程G54—G59 坐标系选择G71 内外径粗切循环G72 台阶粗切循环G73 闭环车削复合循环G76 切螺纹循环G80 内外径切削循环G81 端面车削固定循环G82 螺纹切削固定循环G90 绝对值编程G91 增量值编程G92 工件坐标系设定G96 恒线速度控制G97 恒线速度控制取消G94 每分钟进给率G95 每转进给率G00 定位1.格式:G00 X(U)_ Z(W)_2.说明:X、Z:为绝对编程时,快速定位终点在工件坐标系中的坐标;U、W:为增量编程时,快速定位终点相对于起点的位移量;G00 指令刀具相对于工件以各轴预先设定的速度,从当前位置快速移动到程序段指令的定位目标点。
G00 指令中的快移速度由机床参数“快移进给速度”对各轴分别设定,不能用F 规定。
G00 一般用于加工前快速定位或加工后快速退刀。
快移速度可由面板上的快速修调按钮修正。
G00 为模态功能,可由G01、G02、G03 或G32 功能注销。
华中数控指令及应用2003
华中数控常用指令及应用常用指令G00 快速点定位G01 直线插补G02 顺时针圆弧插补G04 暂停其指令格式为:G04P_ P为停止时间(S)车床指令G80:内外径切削循环格式为:G80X(U)_Z(W)_F_注:用X.Z表示绝对值编程用U.W表示增量值编程其都表示终点坐标值F:为进给量圆锥切削为:G80X(U)_Z(W)_I_F_其中I为切削的起点与终点的半径差G81:端面切削循环格式:G81X(U)_Z(W)_F_G81X(U)_Z(W)_K_F_其中K:为起点与终点的锥度距离,其它字母与上一样G82:螺纹切削循X.U.Z.W为终点坐标R.E分别为X.Z轴方向的退尾量C:为螺纹的头数P:为当车多头螺纹时的转角,当头螺纹则P为0格式:G82X(U)_Z(W)_R_E_C_P_F_ F :为进给量车有锥度的螺纹格式为:G82X(U)_Z(W)_I_R_E_C_P_F_I为起点与终点的半径差,其它与上一样复合循环指令G71:内外径粗车复合循环格式:G71U_R_P_Q_X_Z_F_U:为进刀量R:为退尾量P:为精车第一行Q:为精车结束行X.Z:为精车余量G76螺纹切削复合循环格式:G76C_R_E_A_X_Z_K_U_V_Q_F_C:精车次数R.E:分别为X.Z轴刀具退尾量A:刀具角度X:X轴的坐标点。
其X=D-1.08P(D为螺纹的大径,P为螺距。
) Z:为Z轴起到终点的距离K:为螺纹高度。
其K=0.649PU:为精加工余量V:为最小切削深度Q:为第一刀切削深度F:进给量铣床指令G41:顺时针刀具补偿G42:逆时针道具补偿G40:取消刀补添加刀补格式为:G01/G00 G41/G42 X_Y_D_F_D:为刀具补偿号,当为G00格式时不能添加F值取消刀补格式为G00/G01 G40X_Y_F_ G00同上G54:选择工件坐标G90:绝对值输入G91:增量值输入其编程序的常用格式为:O1234M03S800G50G00X_Y_Z_..宏程序宏程序的使用使数控加工受工编程加灵活,现代CNC系宏程序的使用使数控加工手工编程更统一般都提供宏程序功能和宏程序的调用功能。
华中数控编程常用代码有哪些
华中数控编程常用代码有哪些?
经过这段时间的学习,我将数控编程的常用指令总结如下:(如有错误和缺漏望朋友们指正)
1、M代码及功能
M00程序停止M02程序结束M03主轴正转启动
M04主轴反转启动M05主轴停止转动M07切削液打开
M08切削液打开M09切削液停止M30程序结束并返回程原点
M98调用子程序M99子程序结束
2、S主轴功能其后数据表示主轴转速单位:米/分钟
F进给功能其后数据表示进给速度单位:毫米/分钟(G94)毫米/转(G95)
T刀具功能其后用4位数字分别表示刀具号和刀具补偿号
2、G代码及功能
G00快速定位G01直线插补G02顺圆插补G03逆圆插补
G04暂停G20英寸输入G21毫米输入G28返回刀参考点
G29由参考点返回G32螺纹切削G36直径编程G37半径编程
G40刀尖半径补偿取消G41左刀补G42右刀补
G54、G55、G56、G57、G58、G59坐标系选择
G65宏指令简单调用G71外径/内径车削复合循环G72端面车削复合循环
G73闭环车削复合循环G76螺纹切削复合循环G80外径/内径车削固定循环
G81端面车削固定循环G82螺纹切削固定循环G90绝对编程
G91相对编程G92工件坐标系设定G94每分钟进给G95每转进给
G96、G97恒线速度进给
(以上指令都是华中数控车床编程常用指令)。

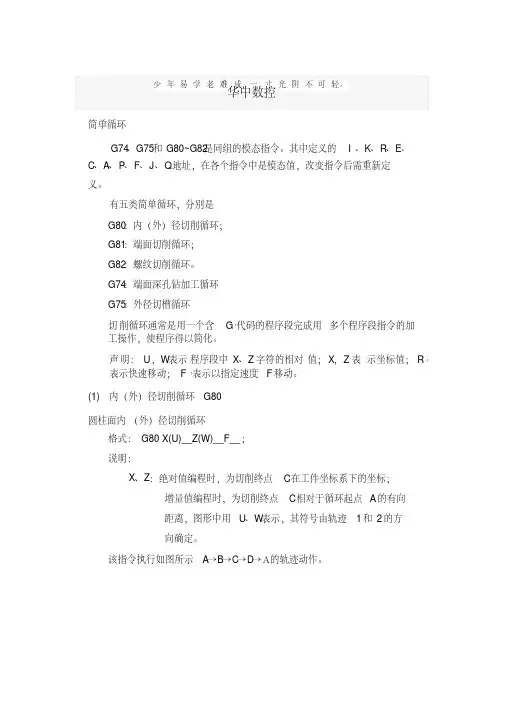

华中数控车床循环指令
简单循环G74、G75和G80~G82是同组的模态指令。
其中定义的I、K、R、E、C、A、P、F、J、Q地址,在各个指令中是模态值,改变指令后需重新定义。
有五类简单循环,分别是G80:内(外)径切削循环;G81:端面切削循环;G82:螺纹切削循环。
G74:端面深孔钻加工循环G75:外径切槽循环切削循环通常是用一个含G代码的程序段完成用多个程序段指令的加工操作,使程序得以简化。
声明:U,W表示程序段中X、Z字符的相对值;X,Z表示坐标值;R 表示快速移动;F ?表示以指定速度F移动。
(1) 内(外)径切削循环G80圆柱面内(外)径切削循环格式:G80 X(U)__Z(W)__F__;说明:X、Z:绝对值编程时,为切削终点C在工件坐标系下的坐标;增量值编程时,为切削终点C相对于循环起点A的有向距离,图形中用U、W表示,其符号由轨迹1和2的方向确定。
该指令执行如图所示A→B→C→D→A的轨迹动作。
图圆柱面内(外)径切削循环圆锥面内(外)径切削循环格式:G80 X(U)__Z(W)__ I___F__;说明:X、Z:绝对值编程时,为切削终点C在工件坐标系下的坐标;增量值编程时,为切削终点C相对于循环起点A的有向距离,图形中用U、W表示。
I:为切削起点B与切削终点C的半径差。
其符号为差的符号(无论是绝对值编程还是增量值编程)。
(2) 端面切削循环G81端平面切削循环格式:G81 X(U)__Z(W)__F__;图端平面切削循环X、Z:绝对值编程时,为切削终点C在工件坐标系下的坐标;增量值编程时,为切削终点C相对于循环起点A的有向距离,图形中用U、W表示,其符号由轨迹1和2的方向确定。
该指令执行如图所示A→B→C→D→A的轨迹动作。
圆锥端面切削循环格式:G81 X(U)__Z(W)__ K__F__;说明:X、Z:绝对值编程时,为切削终点C在工件坐标系下的坐标;增量值编程时,为切削终点C相对于循环起点A的有向距离,图形中用U、W表示。
华中数控G71指令格式及用法
二,新课讲解:
(一),G71指令讲解:
G71指令:外径粗车复合循环
1、G71指令格式及意义:用于粗、精车工件外径。
G71 U R P (ns) Q(nf) X Z F
N(ns) ……
……
N50 G01 X17 Z60 F80
N60 X20 Z58.5
N70 Z43
N80 G02 X26 Z43 R3
N90 G01 X31
N100 X34 Z38.5
N110 Z25
N120 X50 Z15
N130 Z0 (精加工结束程序段)
N140 G00 X100 Z100
华中系统数控车G71编程指令教案
教学重点:G71编程指令格式、编程应用。
教学难点:G71格式中各参数含义、大小的选取。
教学方法:讲授法、演练法。
教学班级:08级数控班
设备要求:数控仿真实验室上课、运用投影设备。
教学过程:
一,复习引入:
1,复习G01\G80指令编程格式;
2,总结G01\G80编程的特点:编写的程序冗长。
2,程序清单
加工程序:
O3536
N10 M03 S800 T0101
N20 G00 X54 Z62 (定位到循环起点)
N30 G71 U1 R0.8 P40 Q130 X0.4 Z0.2
F120
(G71自动完成工件粗加工)
N40 G00 X17 Z62 (精加工开始程序段)
(5) ns到nf程序段中,不能包含有子程序。
(6)G71循环时可以进行刀具位置补偿,但不能进行刀尖半径补偿。因此在G71指令前必须用G40取消原有的刀尖半径补偿。在ns到nf程序段中可以含有G41或G42指令,对精车轨迹进行刀尖半径补偿。
华中数控常用代码
华中数控常用代码2013-03-07 01:43G00—快速定位格式:G00 X(U)__Z(W)__ 说明:(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进行加工。
(2)所有编程轴同时以参数所定义的速度移动,当某轴走完编程值便停止,而其他轴继续运动,(3)不运动的坐标无须编程。
(4)G00可以写成G0 例:G00 X75 Z200 G0 U-25 W-100 先是X和Z同时走25快速到A点,接着Z向再走75快速到B点。
G01—直线插补格式:G01 X(U)__Z(W)__F__(mm/min) 说明:(1)该指令使刀具按照直线插补方式移动到指定位置。
移动速度是由F指令进给速度。
所有的坐标都可以联动运行。
(2)G01也可以写成G1 例:G01 X40 Z20 F150 两轴联动从A点到B点G02—逆圆插补格式1:G02 X(u)____Z(w)____I____K____F_____ 说明:(1)X、Z在G90时,圆弧终点坐标是相对编程零点的绝对坐标值。
在G91时,圆弧终点是相对圆弧起点的增量值。
无论G90,G91时,I和K均是圆弧终点的坐标值。
I是X方向值、K是Z方向值。
圆心坐标在圆弧插补时不得省略,除非用其他格式编程。
(2)G02指令编程时,可以直接编过象限圆,整圆等。
注:过象限时,会自动进行间隙补偿,如果参数区末输入间隙补偿与机床实际反向间隙悬殊,都会在工件上产生明显的切痕。
(3)G02也可以写成G2。
例:G02 X60 Z50 I40 K0 F120 格式2:G02 X(u)____Z(w)____R(+\-)__F__说明:(1)不能用于整圆的编程(2)R为工件单边R弧的半径。
R为带符号,“+”表示圆弧角小于180度;“-”表示圆弧角大于180度。
其中“+”可以省略。
(3)它以终点点坐标为准,当终点与起点的长度值大于2R时,则以直线代替圆弧。
例:G02 X60 Z50 R20 F120 格式3:G02 X(u)____Z(w)____CR=__(半径)F__ 格式4:G02 X(u)____Z(w)__D__(直径)F___ 这两种编程格式基本上与格式2相同G03—顺圆插补说明:除了圆弧旋转方向相反外,格式与G02指令相同。
华中数控系统编程与操作
1.直径/半径编程选择指令
格式:G36/G37 作用:选择X轴为直径/半径 G36——直径方式(开机默认方式) G37——半径方式 说明:大多数数控车床对于采用直径还是半径方式 通常在机床参数中设置。同样,华中HNC-21/22T 系统数控车床也可在其参数中进行设置,而不使 用该指令来选择。
(2)在设置功能子菜单下按F1键,进入坐标系手 动数据输入方式,图形显示窗口首先显示如下图 所示G54坐标系数据设置界面。
(3)按F1~F8键,选择要输入的数据类型: G54/G55/G56/G57/G58/G59坐标系/当前工件坐标 系等的偏置值(坐标系零点相对于机床零点的 值),或当前相对值零点。 (4)在命令行输入所需数据,如在图所示情况下输 入“X0、Z0”,并按键,将设置G54坐标系的X及Z 偏 置分别为0、0. (5)若输入正确,图形显示窗口相应位置将显示修 改过的值,否则原值不变。
2.进给指令
格式:G94/G95 作用:指令切削的进给速度,表示工件被加工时刀 具相对工件的合成进给速度。 G94——每分钟进给(开机默认方式),单位为 mm/min。 G95——每转进给,单位为mm/r。 说明:当工作在G01/G02或G03方式下,编程的F一 直有效,直到被新的F值所取代;而工作在G00方 式下,快速定位的速度是各轴的最高速度,与所 编F无关。
3.复合循环指令 (1)G71(内/外径粗车复合循环指令)
① 无凹槽加工时 格式:G00 X Z; G71 U∆d Rr Pns Qnf X∆x Z∆z Ff ; 其中,指令中的各地址参数与FANUC 0i系统相同, 不再赘述。不同之处在于华中数控系统将所有地 址写在一行,且X轴方向的精加工余量和Z轴方向 的精加工余量分别用地址X和地址Z描述。
华中系统车床操作面板及基本操作数控
3)回完参考点后,应按下机床控制面板上的 按下方向键
按键,进入手动方式,然后在分别
,使刀架离开参考点,回到换刀点位置附近。
4、急停 在机床运行过程中,在危险或紧急情况下,应立即按下
按钮,CNC即进入紧
急状态,伺服进给及主轴运转立即停止工作。松开“急停”按钮,CNC进入复位状态。 解除紧急停止前,先确认故障原因是否排除。在紧急停止解除后,应重新执行回参考 点操作,以确保坐标位置的正确性。 5、超程解除 当伺服机构碰到行程极限开关时,就会出现超程。要退出超程状态: 1)松开”急停“按钮,置工作方式为”手动“或”手摇“方式。 2)一直按压着 按键(控制器会暂时忽略超程的紧急情况)。 3)在手动(手摇)方式下,使该轴向相反方向退出超程状态。 4)松开 ”超程解除“ 按键。 5)机床超程解除后,应重新回参考点操作。 6、关机 1)先按下控制面板上的 按钮断开伺服电源,以减少设备电冲击。
2、手动机床动作控制 1)主轴正转 在手动方式下,按下”主轴正转“按键,主电动机以机床 参数设定的转速正转。 2)主轴反转 在手动方式下,按下”主轴反转“按键,主电动机以机床 参数设定的转速反转。 3)主轴停止 在手动方式下,按下”主轴停止“按键,主电动机停止。 4)主轴点动 在手动方式下,按下”主轴正点动“或”主轴负点动“按键,主轴将产生正向或负 向连 续转动。松开按键主轴即减速停止。 5)主轴速度修调 主轴正转及反转的速度可通过主轴修调按键调节,按压主轴修调右侧的”100%“按 键,主轴修调倍率被置为100%。按一下” 一下” 6)刀位转换 “按键,主轴修调倍率递增5%;按
2)断开数控电源。 3)断开机床电源。
二、机床手动操作
机床手动操作主要由手持单元和机床控制面板共同完成。机床控制面板如下图: 方式选择 冷却起停 刀位转换 主轴修调 轴手动按钮
华中数控车编程指令介绍
华中数控车编程指令91、尺寸单位选择:说明:G20:英制输入制式;G21:公制输入制式;92、G20、G21 为模态功能,可相互注销,G21 为缺省值。
93、进给速度单位的设定:说明:G94:每分钟进给;G95:每转进给。
94、G94 为每分钟进给。
对于线性轴,F 的单位依G20/G21 的设定而为mm/min 或in/min;对于旋转轴,F 的单位为度/min。
95、G95 为每转进给,即主轴转一周时刀具的进给量。
F 的单位依G20/G21 的设定而为mm/r 或in/r。
这个功能只在主轴装有编码器时才能使用。
96、G94、G95 为模态功能,可相互注销,G94 为缺省值。
97、绝对值编程G90 与相对值编程G9198、G90:绝对值编程,每个编程坐标轴上的编程值是相对于程序原点的。
99、G91:相对值编程,每个编程坐标轴上的编程值是相对于前一位置而言的,该值等于沿轴移动的距离。
100、绝对编程时,用G90 指令后面的X、Z 表示X 轴、Z 轴的坐标值;101、增量编程时,用U、W 或G91 指令后面的X、Z 表示X 轴、Z 轴的增量值。
102、表示增量的字符U、W 不能用于循环指令G80、G81、G82、G71、G72、G73、G76 程序段中。
103表示增量的字符U、W可用于定义精加工轮廓的程序中。
104、G90、G91 为模态功能,可相互注销,G90 为缺省值。
105、选择合适的编程方式可使编程简化。
106、当图纸尺寸由一个固定基准给定时,采用绝对方式编程较为方便。
107、当图纸尺寸是以轮廓顶点之间的间距给出时,采用相对方式编程较为方便。
108、G90、G91 可用于同一程序段中,但要注意其顺序所造成的差异。
109、坐标系设定G92:说明:X、Z:对刀点到工件坐标系原点的有向距离。
110、当执行G92 XαZβ指令后,系统内部即对(α,β)进行记忆,并建立一个使刀具当前点坐标值为(α,β)的坐标系,系统控制刀具在此坐标系中按程序进行加工。
华中数控车床编程指令及格式
华中数控车床编程指令及其格式介绍1、零件程序就是由数控装置专用编程语言书写的一系列指令组成的。
2、数控装置将零件程序转化为对机床的控制动作。
3、最常使用的程序存储介质就是磁盘与网络。
4、为简化编程与保证程序的通用性,规定直线进给坐标轴用X,Y,Z 表示,常称基本坐标轴。
X,Y,Z 坐标轴的相互关系用右手定则决定。
5、规定大姆指的指向为X 轴的正方向,食指指向为Y轴的正方向,中指指向为Z 轴的正方向。
围绕X,Y,Z 轴旋转的圆周进给坐标轴分别用A,B,C 表示,6、数控机床的进给运动,有的由主轴带动刀具运动来实现,有的由工作台带着工件运动来实现。
7、坐标轴正方向,就是假定工件不动,刀具相对于工件做进给运动的方向。
如果就是工件移动则用加“′”的字母表示,按相对运动的关系,工件运动的正方向恰好与刀具运动的正方向相反,即有:+X =-X′, +Y =-Y′, +Z =-Z′+A =-A′, +B =-B′, +C =-C′同样两者运动的负方向也彼此相反。
8、机床坐标轴的方向取决于机床的类型与各组成部分的布局,对车床而言: ——Z 轴与主轴轴线重合,沿着Z 轴正方向移动将增大零件与刀具间的距离; ——X 轴垂直于Z 轴,对应于转塔刀架的径向移动,沿着X轴正方向移动将增大零件与刀具间的距离;——Y 轴(通常就是虚设的)与X 轴与Z 轴一起构成遵循右手定则的坐标系统。
9、机床坐标系就是机床固有的坐标系,机床坐标系的原点称为机床原点或机床零点。
在机床经过设计、制造与调整后,这个原点便被确定下来,它就是固定的点。
10、为什么数控车床开机后要回参考点?答:数控装置上电时并不知道机床零点,为了正确地在机床工作时建立机床坐标系,通常在每个坐标轴的移动范围内设置一个机床参考点(测量起点),机床起动时,通常要进行机动或手动回参考点,以建立机床坐标系。
机床回到了参考点位置,也就知道了该坐标轴的零点位置,找到所有坐标轴的参考点,CNC 就建立起了机床坐标系。
华中数控车床编程实例
世纪星数控车床(HCNC-21/22T)系统G00:快速定位G01:直线插补G02:顺圆插补G03:逆圆插补G04:暂停G20:英寸输入G21:毫米输入G28:返回到参考点G29:由参考点返回G32:螺纹切削G36:直径编程G37:半径编程G40:刀尖半径补偿取消G41:左刀补G42:右刀补G53 :直接机床坐标系编程G54~G59:坐标系选择G71:外径/内径车削复合循环G72:端面车削复合循环G73:闭环车削复合循环G76:螺纹切削复合循环G80:内/外径车削固定循环G81:端面车削固定循环G82:螺纹切削固定循环G90:绝对值编程G91:增量值编程G92:工件坐标系设定G94:每分钟进给G95:每转进给G96:恒线速度切削有效G97:取消恒线速度切削M00:程序停止:M02:程序结束:M03:主轴正转起动M04:主轴反转起动M05:主轴停止转动M06:换刀M07:切削液打开M09:切削液停止M30:程序结束并返回程序起点M98:调用子程序M99:子程结束华中数控车床编程实例车床编程实例一:半径编程图3.1.1 半径编程%3110 (主程序程序名)N1 G92 X16 Z1 (设立坐标系,定义对刀点的位置)N2 G37 G00 Z0 M03 (移到子程序起点处、主轴正转)N3 M98 P0003 L6 (调用子程序,并循环6次)N4 G00 X16 Z1 (返回对刀点)N5 G36 (取消半径编程)N6 M05 (主轴停)N7 M30 (主程序结束并复位)%0003 (子程序名)N1 G01 U-12 F100 (进刀到切削起点处,注意留下后面切削的余量)N2 G03 U7.385 W-4.923 R8(加工R8园弧段)N3 U3.215 W-39.877 R60 (加工R60园弧段)N4 G02 U1.4 W-28.636 R40(加工切R40园弧段)N5 G00 U4 (离开已加工表面)N6 W73.436 (回到循环起点Z轴处)N7 G01 U-4.8 F100 (调整每次循环的切削量)N8 M99 (子程序结束,并回到主程序)车床编程实例二:直线插补指令编程图3.3.5 G01编程实例%3305N1 G92 X100 Z10 (设立坐标系,定义对刀点的位置)N2 G00 X16 Z2 M03 (移到倒角延长线,Z轴2mm处)N3 G01 U10 W-5 F300 (倒3×45°角)N4 Z-48 (加工Φ26外圆)N5 U34 W-10 (切第一段锥)N6 U20 Z-73 (切第二段锥)N7 X90 (退刀)N8 G00 X100 Z10 (回对刀点)N9 M05 (主轴停)N10 M30 (主程序结束并复位)3×45°487310车床编程实例三:圆弧插补指令编程图3.3.8 G02/G03编程实例%3308N1 G92 X40 Z5 (设立坐标系,定义对刀点的位置)N2 M03 S400 (主轴以400r/min旋转)N3 G00 X0 (到达工件中心)N4 G01 Z0 F60 (工进接触工件毛坯)N5 G03 U24 W-24 R15 (加工R15圆弧段)N6 G02 X26 Z-31 R5 (加工R5圆弧段)N7 G01 Z-40 (加工Φ26外圆)N8 X40 Z5 (回对刀点)N9 M30 (主轴停、主程序结束并复位)车床编程实例四:倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 (设立坐标系,定义对刀点的位置)N20 G00 U-70 W-10 (从编程规划起点,移到工件前端面中心处)N30 G01 U26 C3 F100 (倒3×45°直角)N40 W-22 R3 (倒R3圆角)N50 U39 W-14 C3 (倒边长为3等腰直角)N60 W-34 (加工Φ65外圆)N70 G00 U5 W80 (回到编程规划起点)N80 M30 (主轴停、主程序结束并复位)车床编程实例五:倒角指令编程图3.3.10.2 倒角编程实例%3310N10 G92 X70 Z10 (设立坐标系,定义对刀点的位置)N20 G00 X0 Z4 (到工件中心)N30 G01 W-4 F100 (工进接触工件)N40 X26 C3 (倒3×45°的直角)N50 Z-21 (加工Φ26外圆)N60 G02 U30 W-15 R15 RL=3 (加工R15圆弧,并倒边长为4的直角)N70 G01 Z-70 (加工Φ56外圆)N80 G00 U10 (退刀,离开工件)N90 X70 Z10 (返回程序起点位置)M30 (主轴停、主程序结束并复位)车床编程实例六:圆柱螺纹编程螺纹导程为1.5mm,δ=1.5mm,δ'=1mm ,每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm、图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 (设立坐标系,定义对刀点的位置)N2 M03 S300 (主轴以300r/min旋转)N3 G00 X29.2 Z101.5 (到螺纹起点,升速段1.5mm,吃刀深0.8mm)N4 G32 Z19 F1.5 (切削螺纹到螺纹切削终点,降速段1mm)N5 G00 X40 (X轴方向快退)N6 Z101.5 (Z轴方向快退到螺纹起点处)N7 X28.6 (X轴方向快进到螺纹起点处,吃刀深0.6mm)N8 G32 Z19 F1.5 (切削螺纹到螺纹切削终点)N9 G00 X40 (X轴方向快退)N10 Z101.5 (Z轴方向快退到螺纹起点处)N11 X28.2 (X轴方向快进到螺纹起点处,吃刀深0.4mm)N12 G32 Z19 F1.5 (切削螺纹到螺纹切削终点)N13 G00 X40 (X轴方向快退)N14 Z101.5 (Z轴方向快退到螺纹起点处)N15 U-11.96 (X轴方向快进到螺纹起点处,吃刀深0.16mm)N16 G32 W-82.5 F1.5 (切削螺纹到螺纹切削终点)N17 G00 X40 (X轴方向快退)N18 X50 Z120 (回对刀点)N19 M05 (主轴停)N20 M30 (主程序结束并复位)车床编程实例七:恒线速度功能编程图 3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 (设立坐标系,定义对刀点的位置)N2 M03 S400 (主轴以400r/min旋转)N3 G96 S80 (恒线速度有效,线速度为80m/min)N4 G00 X0 (刀到中心,转速升高,直到主轴到最大限速)N5 G01 Z0 F60 (工进接触工件)N6 G03 U24 W-24 R15 (加工R15圆弧段)N7 G02 X26 Z-31 R5 (加工R5圆弧段)N8 G01 Z-40 (加工Φ26外圆)N9 X40 Z5 (回对刀点)N10 G97 S300 (取消恒线速度功能,设定主轴按300r/min旋转)N11 M30 (主轴停、主程序结束并复位)车床编程实例八:G80指令编程,点画线代表毛坯图3.3.17 G80切削循环编程实例%3317M03 S400 (主轴以400r/min旋转)G91 G80 X-10 Z-33 I-5.5 F100 (加工第一次循环,吃刀深3mm)X-13 Z-33 I-5.5 (加工第二次循环,吃刀深3mm)X-16 Z-33 I-5.5 (加工第三次循环,吃刀深3mm)M30 (主轴停、主程序结束并复位)车床编程实例九:G81指令编程,点画线代表毛坯。
