第三章 局部放电试验
第三章局部放电试验随着电力系统电压的不断提高，电气设备在工作电压下的局部放电是使绝缘老化并发展到击穿的重要原因。
局部放电试验是检测绝缘内部局部放电的极好的方法。
因此，局部放电试验已被定为高压设备绝缘试验的重要项目之一。
第一节局部放电特征及原理一、局部放电的特征局部放电是指发生在电极之间但并未贯穿电极的放电，它是由于设备绝缘内部存在弱点或生产过程中造成的缺陷，在高电场强度作用下发生重复击穿和熄灭的现象。
它表现为绝缘内气体的击穿、小范围内固体或液体介质的局部击穿或金属表面的边缘及尖角部位场强集中引起局部击穿放电等。
这种放电的能量是很小的，所以它的短时存在并不影响到电气设备的绝缘强度。
但若电气设备绝缘在运行电压下不断出现局部放电，这些微弱的放电将产生累积效应会使绝缘的介电性能逐渐劣化并使局部缺陷扩大，最后导致整个绝缘击穿。
局部放电是一种复杂的物理过程，除了伴随着电荷的转移和电能的损耗之外，还会产生电磁辐射、超声波、光、热以及新的生成物等。
从电性方面分析，产生放电时，在放电处有电荷交换、有电磁波辐射、有能量损耗。
最明显的是反映到试品施加电压的两端，有微弱的脉冲电压出现。
当试品中的气隙放电时，相当于试品失去电荷q，并使其端电压突然下降△U，这个一般只有微伏级的电源脉冲叠加在千伏级的外施电压上。
所有局部放电测试设备的工作原理，就是将这种电压脉冲检测出来。
其中电荷q称为视在放电量。
二、局部放电的机理1．局部放电的发生机理局部放电的发生机理可以用三电容模型来描述图3-1 电极组合的电气等值回路描述局部放电几个主要参量。
(1)视在放电电荷q。
它是指将该电荷瞬时注入试品两端时，引起试品两端电压的瞬时变化量与局部放电本身所引起的电压瞬时变化量相等的电荷量，视在电荷一般用pC(皮库)来表示。
(2)局部放电的试验电压。
它是指在规定的试验程序中施加的规定电压，在此电压下，试品不呈现超过规定量值的局部放电。
(3)局部放电能量w。
局部放电波形分析及图谱识别
局部放电波形分析及图谱识别文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）局部放电波形分析及图谱识别一、的波形分析检测阻抗Zm上的电压（即检测信号）是相当小的，必须经过放大才能使仪器上有明显的指示。
经放大器放大后的脉冲信号的峰值可由示波器测量，除此之外，示波器上还可以看出放电发生在工频的什么相位，测定脉冲波形和放电次数，观察整个局部放电的特征。
以确定放电的大致部位和性质。
示波器可用水平扫描和椭圆扫描。
水平扫描时全屏偏转相当于一个周期，并与试验电压同步，以确定脉冲的相位。
椭圆扫描也是每扫一周相当于试验电压一个周期。
图3-11为两种扫描时屏上波形的示意图。
图3-11示波器上的显示在局部放电试验时，除绝缘内部可能产生局部放电外，引线的联接，电接触以及日光灯，高压电极的电晕等，也可能会影响局部放电的波形。
为此，要区别绝缘内部的局部放电与其他干扰的波形，图3-12就是几种典型的波形。
（a）高压极产生的电晕（b）介质中的空穴放电（c）靠近高压电极的空穴放电（d）电接触噪音图3-12典型放电的示波图二、局部放电的图谱识别图3-13为不同类型的局部放电示波图，示波图是在接近起始电压时得到的。
其中图（a）、（b）、（c）、（d）为局部放电的基本图谱，（e）、（f）、（g）为干扰波的基本图谱。
图3-13接近起始电压时，不同类型局部放电的示波图（a）中，绝缘结构中仅有一个与电场方向垂直的气隙，放电脉冲叠加于正与负峰之间的位置，对称的两边脉冲幅值及频率基本相等。
但有时上下幅值的不对称度3：1仍属正常。
放电量与试验电压的关系是起始放电后，放电量增至某一水平时，随试验电压上升放电量保持不变。
熄灭电压基本相等或略低于起始电压。
（b）中，绝缘结构内含有各种不同尺寸的气隙，多属浇注绝缘结构。
放电脉冲叠加于正及负峰之前的位置，对称的两边脉冲幅值及频率基本相等，但有时上下幅值的不对称度3:1仍属正常。
放电刚开始时，放电脉冲尚能分辨，随后电压上升，某些放电脉冲向试验电压的零位方向移动，同时会出现幅值较大的脉冲，脉冲分辨率逐渐下降，直至不能分辨。
局部放电信号波形及频谱特性_图文(精)
环氧浇铸固体电容试验用环氧浇铸固体电容作为试品 , 电压加到工作电压的一半即有放电产生 , 放电脉冲个数 , 多 , 两极对称 , 且随着电压的变化能明显地看出放电脉冲个数及放电量的变化。
测量的波形。
及频谱分析见图 n 所示 o o E 其波形和特征与上述的气泡放电和场强集中放电相似一 0 3 3 卜、 . 90 63E 时间1 普 ooE s 3 E + o 一 4( 振幅谱 4 , 2 6 E 一0 1 一 . 3 13 一0 2 葫混E 一“ 佑 (b 环氧电容 1. 25 M Hz a 环氧固体电容 ( 图1 电容放电 ( 2 变压器局部放电测量在一台 2 20kV 时的放电量较小 , 、 2 6 万k V A 的变压器上测量了局部放电 , , 施加激发电压后 , 则出现有大幅值放电 , , 该变压器在额定测量电压以下有时几秒或数 1。
秒不出现放电 , 脉冲每周期只有一次随着加压时间增长慢慢趋于稳定。
分别将几秒放电波形记录并作分 , 析 , 发现较小的放电 ( 属于允许放电范围内的波形与场强集中及杂质放电的模拟试验结果。
相似而当大幅值放电出现时波形与悬浮金属放电模拟相同 , 并且将在变压器不同点测得的 , . 1 放电脉冲波形作频谱分析其频谱特性是一样的山此判断该放电是由一个故障点引起属于悬浮尖端放电 ; 放电点距各测点主要是以电容分布也即各测点距放电点的电户‘ 即离相 ._ 近后经介体证实分析是合理的放电是由于一细铜丝附着在低压绕绍 L 端玻璃丝邺带 , 。
, 。
上 , 离高派首端较近将围屏烧坏 . 5 。
1 1 亥变优器是高低结构 , 细铜丝另。
·端靠近围屏 , 产生对围屏的尖端放电 , , 并形成树枝放电向围屏纵向四面发展 , 分析讨论 ( ! 从经试验的儿种频潜图形比较来看谱图相似的有: 电晕放电( 见图 12 ; 受潮绝缘 _ 纸板放电 ( 见图 1 3 ; 纸板介质中金属放电〔见图 7 (a }; 环氧电容器内部认包放电这些放电产 , 增化的幅值都较小模拟试验时电晕放电幅值在起始后基本不随电压变化 ( 仅是放电脉冲个数多 ;另外三种放电都是放电个数和幅值都随电压升高而增多放电量在2 0 一 lo 0 P C 之间变 , , , , pC 。
局部放电波形分析及图谱识别
局部放电波形分析及图谱识别一、的波形分析检测阻抗Zm上的电压即检测信号是相当小的,必须经过放大才能使仪器上有明显的指示.经放大器放大后的脉冲信号的峰值可由示波器测量,除此之外,示波器上还可以看出放电发生在工频的什么相位,测定脉冲波形和放电次数,观察整个局部放电的特征.以确定放电的大致部位和性质.示波器可用水平扫描和椭圆扫描.水平扫描时全屏偏转相当于一个周期,并与试验电压同步,以确定脉冲的相位.椭圆扫描也是每扫一周相当于试验电压一个周期.图3-11为两种扫描时屏上波形的示意图.图3-11示波器上的显示在局部放电试验时,除绝缘内部可能产生局部放电外,引线的联接,电接触以及日光灯,高压电极的电晕等,也可能会影响局部放电的波形.为此,要区别绝缘内部的局部放电与其他干扰的波形,图3-12就是几种典型的波形.a高压极产生的电晕b介质中的空穴放电c靠近高压电极的空穴放电d电接触噪音图3-12典型放电的示波图二、局部放电的图谱识别图3-13为不同类型的局部放电示波图,示波图是在接近起始电压时得到的.其中图a、b、c、d为局部放电的基本图谱,e、f、g为干扰波的基本图谱.图3-13接近起始电压时,不同类型局部放电的示波图a中,绝缘结构中仅有一个与电场方向垂直的气隙,放电脉冲叠加于正与负峰之间的位置,对称的两边脉冲幅值及频率基本相等.但有时上下幅值的不对称度3：1仍属正常.放电量与试验电压的关系是起始放电后,放电量增至某一水平时,随试验电压上升放电量保持不变.熄灭电压基本相等或略低于起始电压.b中,绝缘结构内含有各种不同尺寸的气隙,多属浇注绝缘结构.放电脉冲叠加于正及负峰之前的位置,对称的两边脉冲幅值及频率基本相等,但有时上下幅值的不对称度3:1仍属正常.放电刚开始时,放电脉冲尚能分辨,随后电压上升,某些放电脉冲向试验电压的零位方向移动,同时会出现幅值较大的脉冲,脉冲分辨率逐渐下降,直至不能分辨.起始放电后,放电量随电压上升而稳定增长,熄灭电压基本相等或低于起始电压.c中,绝缘结构中仅含有一个气隙位于电极的表面与介质内部气隙的放电响应不同.放电脉冲叠加于电压的正及负峰值之前,两边的幅值不尽对称,幅值大的频率低,幅值小的频率高.两幅值之比通常大于3：1,有时达10：1.总的放电响应能分辨出.放电一旦起始,放电量基本不变,与电压上升无关.熄灭电压等于或略低于起始电压.d中,1一簇不同尺寸的气隙位于电极的表面,但属封闭型；2电极与绝缘介质的表面放电气隙不是封闭的.放电脉冲叠加于电压的止及负峰值之前两边幅值比通常为3:1,有时达10：1.随电压上升,部份脉冲向零位方向移动.放电起始后,脉冲分辨率尚可;继续升压,分辨率下降直至不能分辨.放电起始后放电皇随电压的上升逐渐增大,熄灭电压等于或略低于起始电压.如电压持续时间在10min以后,放电响应会有些变化.e干扰源为针尖对平板或大地的液体介质.较低电压下产生电晕放电,放电脉冲总叠加于电压的峰值位置.如位于负峰值处.放电源处于高电位；如位于正峰处放电源处于低电位.这可帮助判断电压的零位,一对脉冲对称的出现在电压正或负峰处、每一簇的放电脉冲时间间隔均各自相等.但两簇的幅值及时间间隔不等,幅值较小的一簇幅值相等、较密.一簇较大的脉冲起始电压较低,放电量随电压上升增加；一簇较小的脉冲起始电压较高,放电量与电压无关,保持不变；电压上升,脉冲频率密度增加,但尚能分辨；电压再升高,逐渐变得不可分辨. f针尖对平板或大地的气体介质.较低电压下产生电晕放电,放电脉冲总叠加于电压的峰值位置.如位于负峰处,放电源处于高电位；如位于正峰处,放电源处于低电位.这可帮助判断电压的零位.起始放电后电压上升,放电量保持不变,惟脉冲密度向两边扩散、放电频率增加,但尚能分辨；电压再升高,放电脉冲频率增至逐渐不可分辨.g悬浮电位放电.在电场中两悬浮金属物体间,或金属物与大地间产生的放电.波形有两种情况：1正负两边脉冲等幅、等间隔及频率相同；2两边脉冲成对出现,对与对间隔相同,有时会在基线往复移动.起始放电后有3种类型：1放电量保持不变,与电压无关,熄灭电压与起始电压完全相等.2电压继续上升,在某一电压下,放电突然消失.电压继续上升后再下降,会在前一消失电压下再次出现放电.3随电压上升,放电量逐渐减小,放电脉冲随之增加。
电力电缆局部放电–图谱的识别
电力电缆局部放电 –图谱的识别
是于现场活线局部放电测量到的放电图谱，放电角度主要分布在 0º~90º 及180º~270º 之间，而且正负半周放电量大小几乎相等，放电 量也都在数百pC 之间，同样在测量之时也无法判断放电的形 态，等更换电缆头才发现是应力锥未套入外半导体的放电讯号。
电力电缆局部放电 –图谱的识别
时，那就代表此电缆头完全失去作用，电应力仍会集中在外半 导周边，并对外半导放电。通常会发生这种错误都是施工人员 未按照说明书的尺寸施工所造成，这种施工上的瑕疵大部分只 发生在冷缩式(预撑
式)的电缆头，因为热缩式的应力锥与外层护套是分开热缩，所 以不容易有应力锥未套入外半导体的情况发生。
电力电缆局部放电 –图谱的识别
抗故障，故障电流较小，而且XLPE 绝缘层完整如初，从中心导体到绝缘 层找不到任何放电痕迹，但从事故点到接地端会有明显的闪络痕迹，这 是电缆头内部空气放电造成事故的特性，有时此类型的事故因故障电流 较小，所以保护电驿可能不会动作，但电场仍会集中在此事故点，最后 仍会发生从中心导体到外半导或接地遮蔽层的短路事故，事后可以检视 出中心导体的闪络痕迹。
电力电缆局部放电 –图谱的识别
如下是几个于现场活线局部放电测量到的放电图谱，其放电特征 类似外部放电，放电角度主要分布在0º~90º 及180º~270º 之间， 而且负半周放电比正半周放电还明显，放电量都在数百pC 之间， 当时只知道电缆头有明显的放电讯号，但实际上不清楚电缆头内 部的放电位置及放电形态。
电力电缆局部放电 –图谱的识别
因为经由局部放电检测得知电缆头有异常放电的讯号，所 以决定更换有异常放电讯号的电缆头，后来经解剖电缆头 后就发现因空气残留于电缆头内的放电现象，而且已经明 显的碳化，此外也包括绝缘体因施工移除外半导体时的切 痕过深的放电现象。
GIS 局部放电检测及典型图谱
局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,是造成绝缘劣化的主要原因,也是劣化的重要征兆和表现形式,与绝缘材料的劣化和击穿密切相关。
因此,对局部放电的有效检测对电力设备的安全稳定运行具有重要意义。
局部放电的检测是以局部放电所产生的各种现象为依据,通过能表述该现象的物理量来表征局部放电的状态及特性。
由于局部放电的过程中会产生电脉冲、电磁辐射、超声波、光以及一些化学生成物,并引起局部过热,相应地出现了脉冲电流法、超高频(UHF)法、超声波法、光测法、化学检测法、红外检测法等多种检测方法。
传统的局部放电检测方法,其测量信号的响应频率一般不超过 1 MHz,易受外界干扰的影响,很难用于电力设备的现场检测。
同传统的检测方法相比,超高频检测技术具有检测频率高、抗干扰性强和灵敏度高等优点,更适合局部放电在线监测,它通过接收电力变压器局部放电产生的超高频电磁波,实现局部放电的检测。
局部放电测量还有助于发现以SF6气体作为绝缘介质的气体绝缘金属封闭开关设备（以下简称GIS，包括HGIS和罐式断路器等）内部的多种绝缘缺陷，是诊断GIS健康状态的重要手段。
在GIS制造、安装、运行和检修的各个环节，凡是具备条件的，都应该进行局部放电检测。
检测原理电气设备在使用过程中，由于某些原因逐步产生缺陷，在局部出现的微小放电的物理状况。
检测局部放电是诊断电力设备绝缘状态的重要办法。
电力变压器内的油纸绝缘，由于自身老化或生产工艺，会导致绝缘缺陷。
绝缘缺陷的存在会造成电场不均匀而产生局部放电，使绝缘介质逐步受到侵蚀和损伤，最终导致变压器出现绝缘性故障,造成巨大的经济损失以及人身伤害。
所以局部放电的检测对电力变压器有着十分重要的意义。
变压器内部的典型局部放电形式有四种，他们分别是油中气隙放电、油纸隔板结构放电、悬浮电极放电和针板电极放电这四种。
我们利用超高频法检测变压器内部的局部放电。
典型局部放电模型谱图
典型局部放电模型谱图典型局部放电模型试谱图1.高压尖刺模型电压等级PRPD谱图说明9.1KV270°先出现放电，属于尖刺放电的第一阶段11.2KV90°、270°均出现放电现象，属于尖刺放电的第二阶段13.0KV 90°、270°放电剧烈，90°出现门型，属于放电的第三阶段2.低压尖刺模型电压等级PRPD谱图说明13.5KV90°先出现放电，属于尖刺放电的第一阶段16.8KV90°、270°均出现放电现象，属于尖刺放电的第二阶段24.1KV90°放电剧烈，出现门型，属于放电的第三阶段3.悬浮模型电压等级PRPD谱图说明25.8KV0~90°、180~270°之间均出现悬浮空中的放电现象。
悬浮仅加一个电压等级4. 自由金属颗粒模型 颗粒类型 电压等级PRPD 谱图说明两个颗粒8.8KV0~360°均有放电，总体趋势呈双山峰状12.3KV一个颗粒9.7KV0~360°均有放电，总体趋势呈双山峰状14.5KV5.沿面模型电压等级PRPD谱图说明16.6KV180~270°之间先出现放电，0~90°仅出现少量放电，属于沿面放电的第一阶段21.5KV0~90°、180~270°之间均出现放电现象，0~90°放电较第一阶段明显增加，属于沿面放电的第二阶段24.1KV0~90°、180~270°之间放电剧烈，属于沿面放电的第三阶段6.气隙模型电压等级PRPD谱图说明10.7KV相位发生在电压上升沿（1、3象限），第一象限有翼状图谱形状出现。
12.2KV相位发生在电压上升沿（1、3象限），第一象限翼状图谱形状变窄。
典型局放信号图谱及说明
典型局放信号图谱及说明
1.电晕放电
放电模式：处于高电位或低电位的金属毛刺或尖端，由于电场集中产生的局
2悬浮放电
放电模式：松动金属部件产生的局部放电。
图谱特征：放电信号通常在工频相位的正负半周均会出现，且具有一定对称
性，放电信号幅值很大，较稳定且相邻放电信号时间间隔基本一致，放电次
数少，放电重复率较低。
3尖端放电
放电模式：处于高电位或低电位的金属毛刺或尖端，由于电场集中产生的局
波形模4气隙或沿面放电
式
PRPD
PRPS/连续模
式
放电特征放电模式：固体绝缘内部开裂、气隙，绝缘表面金属颗粒或绝缘表面脏污等缺陷引起的放电。
图谱特征：放电信号通常在工频相位的正负半周均会出现，且具有一定对称
性，放电幅值分散，放电间隔大且不一致，放电次数少且相位分布较宽。
当气泡形状较规则时，PRPD 正负放电波形对称，而当气泡形状不规则时，PRPD
正负波放电波形不对称。
局部放电标准图谱
附录一高频局部放电检测标准附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形相位图谱沿面放电分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位单周期检测图谱峰值检测图谱PRPD检测图谱单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
正常35kV Q<20pC110kV Q<10pC220kV Q<10pC异常：具有局部放电特征但放电量较小。
异常（I,II）35kV20pC<Q<100pCQ>100pC110kV10pC<Q<40pC40pC<Q<80pC220kV10pC<Q<20pC20pC<Q<50pC处理标准3个月复测，观察局部放电变化趋势密切监视（1-2周复测）或者进行在线监测缺陷：具有典型局部放电的检测图谱且放电量较大。
局部放电标准图谱讲解
附录一高频局部放电检测标准附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形相位图谱沿面放电分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱GIS超高频典型干扰图谱：雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
正常35kV Q<20pC110kV Q<10pC220kV Q<10pC异常：具有局部放电特征但放电量较小。
异常（I,II）35kV20pC<Q<100pCQ>100pC110kV10pC<Q<40pC40pC<Q<80pC220kV10pC<Q<20pC20pC<Q<50pC处理标准3个月复测，观察局部放电变化趋势密切监视（1-2周复测）或者进行在线监测缺陷：具有典型局部放电的检测图谱且放电量较大。
局部放电的波形和识别图谱

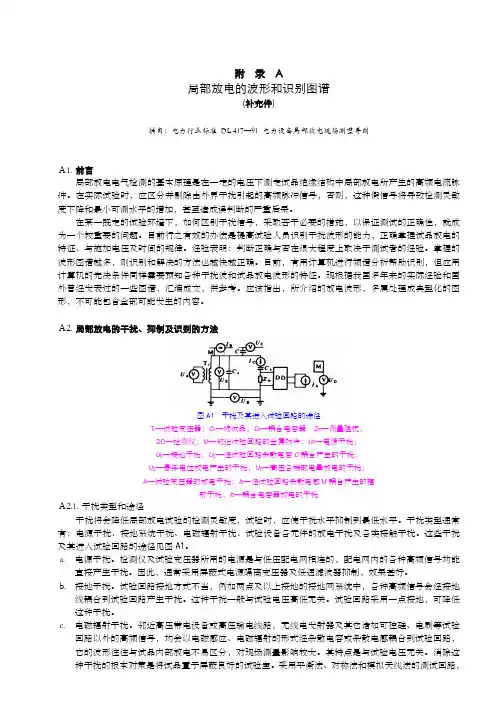

局部放电的波形和识别图谱( 补充件 )A1 前言局部放电电气检测的基本原理是在一定的电压下测定试品绝缘结构中局部放电所产生的高频电流脉冲。
在实际试验时，应区分并剔除由外界干扰引起的高频脉冲信号，否则，这种假信号将导致检测灵敏度下降和最小可测水平的增加，甚至造成误判断的严重后果。
在某一既定的试验环境下，如何区别干扰信号，采取若干必要的措施，以保证测试的正确性，就成为一个较重要的问题。
目前行之有效的办法是提高试验人员识别干扰波形的能力，正确掌握试品放电的特征、与施加电压及时间的规律。
经验表明：判断正确与否在很大程度上取决于测试者的经验。
掌握的波形图谱越多，则识别和解决的方法也越快越正确。
目前，有用计算机进行频谱分析帮助识别，但应用计算机的先决条件同样需要预知各种干扰波和试品放电波形的特征。
现根据我国多年来的实际经验和国外曾经发表过的一些图谱，汇编成文，供参考。
应该指出，所介绍的放电波形，多属处理成典型化的图形，不可能包含全部可能发生的内容。
A2 局部放电的干扰、抑制及识别的方法图 A1 干扰及其进入试验回路的途径Tr —试验变压器；C x —被试品；C k —耦合电容器；Z m —测量阻抗；DD —检测仪； M —邻近试验回路的金属物件；U A —电源干扰；U B —接地干扰；U C —经试验回路杂散电容C 耦合产生的干扰；U D —悬浮电位放电产生的干扰；U E —高压各端部电晕放电的干扰；I A —试验变压器的放电干扰；I B —经试验回路杂散电感 M 耦合产生的辐射干扰；I C —耦合电容器放电的干扰A2.1 干扰类型和途径干扰将会降低局部放电试验的检测灵敏度，试验时，应使干扰水平抑制到最低水平。
干扰类型通常有：电源干扰、接地系统干扰、电磁辐射干扰、试验设备各元件的放电干扰及各类接触干扰。
这些干扰及其进入试验回路的途径见图A1 。
a. 电源干扰。
检测仪及试验变压器所用的电源是与低压配电网相连的，配电网内的各种高频信号均能直接产生干扰。
