供热工程中常用阀门的介绍.
常用水暖阀门种类及用途
常用水暖阀门种类及用途
水暖阀门是水暖系统中的重要组件，用于控制水流方向、流量和压力等。
根据用途和作用的不同，水暖阀门可以分为多种类型，例如截止阀、闸阀、球阀、旋塞阀、蝶阀、隔膜阀等。
截止阀是水暖系统中常用的阀门之一，主要用于截断或接通管路中的介质流，控制水流的口径和流量。
闸阀则用于关闭和打开管路，控制水流的方向和压力。
球阀则用于开关和调节水流，同时具有高效的密封性能。
旋塞阀则常用于管道堵塞等情况，可以通过旋转旋塞来打开和关闭管道。
蝶阀则主要用于调节水流的流量和压力，同时具有灵活的开启和关闭方式。
隔膜阀则用于控制水流的压力和方向，其独特的结构可以有效防止介质倒流。
除了以上常见的水暖阀门类型外，还有一些特殊用途的阀门，例如安全阀、调节阀、止回阀等。
安全阀主要用于保障管道内的介质压力不超过极限值，防止管道破裂和事故发生。
调节阀则用于调节介质的流量和压力，以满足各种工艺需求。
止回阀则用于防止介质倒流，保证管道内的介质只能向前流动。
在选择水暖阀门时，需要考虑阀门的密封性能、强度、调节性能、流通能力、启闭速度等因素，以保证水暖系统的正常运行。
暖气片阀门常识解读
按介质温度分类： 1) 高温阀—大于450℃的阀门。 2) 中温阀—120℃≤t≤450℃的阀门。 3) 常温阀— -40 ℃≤t≤120℃的阀门。 4) 低温阀— -100℃≤t≤-40℃的阀门。 5) 超低温阀—小于-100 ℃的阀门。 按阀体材料分类纳普斯温控阀门 1）金属材料阀门—如碳钢阀门、铸钢阀门、不锈钢阀门、合金钢 阀门、铸铁阀门、钛合金阀门、蒙乃尔合金阀门、铜合金阀门、 铝合金阀门、铅合金阀门。 2）金属阀体衬里阀门—如衬氟阀门、衬胶阀门、衬里阀门、衬铅 阀门、衬搪瓷阀门。 非金属材料阀门—如陶瓷阀门、玻璃钢阀门、塑料阀门。
按动力分类 1）自动阀门 依靠介质自身的力量进行动作的阀门。如止回阀、减 压阀、疏水阀、安全阀等。 2）驱动阀门 依靠人力、电力、液力、气力等外力进行操纵的阀门。 如手动、电动、液动、气动、电液联动、气液联动等。 按操纵方法分类 1）手动阀门 借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人 力来操纵的阀门。 2）电动阀门 借助电力来操纵的阀门。 3）气动阀门 借助压缩空气来操纵的阀门。 4）液动阀门 借助水、油等液体，传递外力来操纵的阀门。

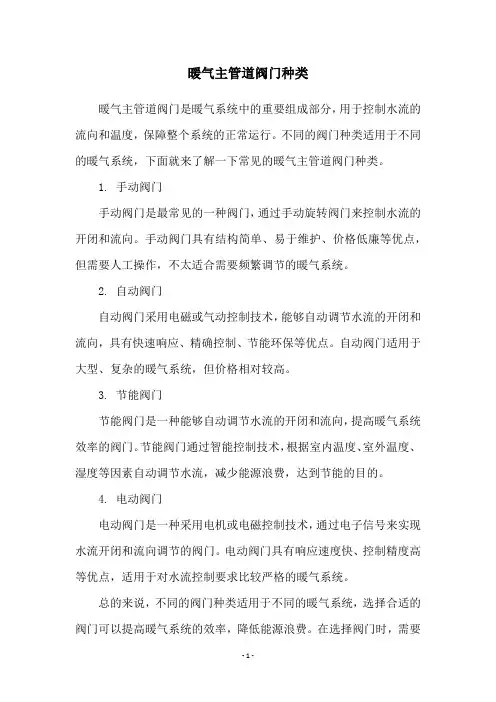

暖气主管道阀门种类
暖气主管道阀门种类
暖气主管道阀门是暖气系统中的重要组成部分，用于控制水流的流向和温度，保障整个系统的正常运行。
不同的阀门种类适用于不同的暖气系统，下面就来了解一下常见的暖气主管道阀门种类。
1. 手动阀门
手动阀门是最常见的一种阀门，通过手动旋转阀门来控制水流的开闭和流向。
手动阀门具有结构简单、易于维护、价格低廉等优点，但需要人工操作，不太适合需要频繁调节的暖气系统。
2. 自动阀门
自动阀门采用电磁或气动控制技术，能够自动调节水流的开闭和流向，具有快速响应、精确控制、节能环保等优点。
自动阀门适用于大型、复杂的暖气系统，但价格相对较高。
3. 节能阀门
节能阀门是一种能够自动调节水流的开闭和流向，提高暖气系统效率的阀门。
节能阀门通过智能控制技术，根据室内温度、室外温度、湿度等因素自动调节水流，减少能源浪费，达到节能的目的。
4. 电动阀门
电动阀门是一种采用电机或电磁控制技术，通过电子信号来实现水流开闭和流向调节的阀门。
电动阀门具有响应速度快、控制精度高等优点，适用于对水流控制要求比较严格的暖气系统。
总的来说，不同的阀门种类适用于不同的暖气系统，选择合适的阀门可以提高暖气系统的效率，降低能源浪费。
在选择阀门时，需要
根据实际情况进行综合考虑，选出最适合自己的阀门种类。
供热系统常用阀门的调节性能及应用
阀 门前 后 的压 差 随阀 门负荷 的变化 而变
晕 ㈤ ｄ ｌ ．
化 。工作 流量 特性就 是 指 阀门前 后压 差 随负 荷变 化 的工作 条 件下 的流量特 性 。 实际使 用 中 ，具有 直线 流量 特 性 的阀 门
的工 作流 量特 性趋 于快 开特 性 ，等 百分 比流
于 ０３ 阀门才具 有较好 的调 节特性 。 ．，
３ 常用 阀门的结 构原 理及流 量特性 ３１ 闸 阀 ．
闸阀是供热系统中使用最广泛的一种阀门。
结构原理 ： 闸板 、 阀座与介质 流 向垂 直 ， 通
过 阀杆带动 闸板 上提 、 降 ， 下 实现 阀 门的开关 。
闸阀按 阀杆 的不 同分 明杆 式和 暗杆 式 ， 闸板 按
管段 的压差 、流量及 管 段 的 阻力特 性 系 数 有如下 关 系Ⅱ： ］
阀 门的理 想 流量 特 性是 指 阀 门前后 压 差 固定 不 变 的理想 条件 下 的流 量 特性 。典型 的 理想 流量 特性 有 直线 流 量特 性 、快 开 流量 特 性 、 百分 比流量 特性 以及抛 物 线 流量 特性 ， 等
量特 性 和抛物 线流 量特 性 的 阀门工 作流 量特
性趋 于直线 流量 特性 。
表示 阀 门全开 时 阀 门压 降 占该 管段 全部 压 降的 比值 称 为阀权度 。 阀权度 值越 大 ， 阀门 的工 作流量 特性 越接近 理想 流量特 性 。 在供 热系 统 中用 于变 流量 调节 应 首选 等 百分 比流量特 性 的 阀门 ，而且 阀全 度 值应 大
【 关键词 】 水力平衡
结构原理 流量特性 阀门选型
供热 系统 常用 阀 门主要 有 闸阀 、 截止 阀 、 球阀、 阀、 节阀、 衡阀、 蝶 调 平 自力 式 流量 控 制

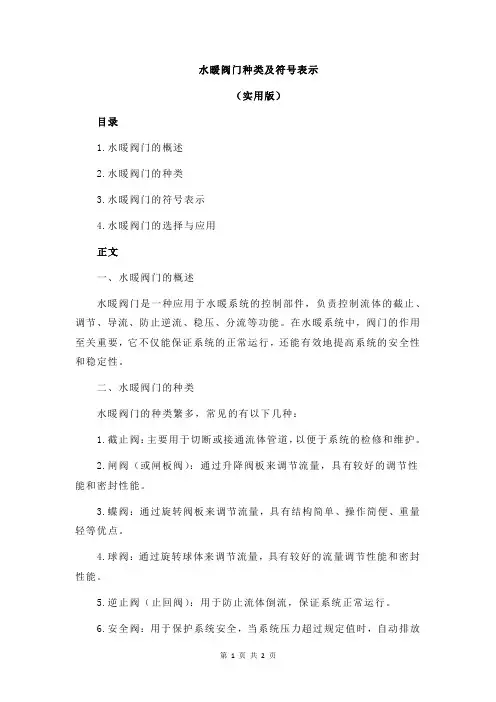

水暖阀门种类及符号表示
水暖阀门种类及符号表示（实用版）目录1.水暖阀门的概述2.水暖阀门的种类3.水暖阀门的符号表示4.水暖阀门的选择与应用正文一、水暖阀门的概述水暖阀门是一种应用于水暖系统的控制部件，负责控制流体的截止、调节、导流、防止逆流、稳压、分流等功能。
在水暖系统中，阀门的作用至关重要，它不仅能保证系统的正常运行，还能有效地提高系统的安全性和稳定性。
二、水暖阀门的种类水暖阀门的种类繁多，常见的有以下几种：1.截止阀：主要用于切断或接通流体管道，以便于系统的检修和维护。
2.闸阀（或闸板阀）：通过升降阀板来调节流量，具有较好的调节性能和密封性能。
3.蝶阀：通过旋转阀板来调节流量，具有结构简单、操作简便、重量轻等优点。
4.球阀：通过旋转球体来调节流量，具有较好的流量调节性能和密封性能。
5.逆止阀（止回阀）：用于防止流体倒流，保证系统正常运行。
6.安全阀：用于保护系统安全，当系统压力超过规定值时，自动排放部分流体以降低压力。
7.减压阀：用于降低系统压力，保证系统运行在安全压力范围内。
8.稳压阀：用于保持系统压力稳定，避免因压力波动造成的不良影响。
9.平衡阀：用于调节系统中的流量分配，实现各个分支系统的流量平衡。
10.调节阀：用于调节系统中的流量、压力等参数，以满足系统运行的需要。
此外，还有多种自力式调节阀和电动调节阀等。
三、水暖阀门的符号表示在水暖阀门的符号表示中，通常用一个字母和数字来表示阀门的类型和规格。
例如，"G1/2""表示截止阀，规格为 1/2 英寸； "D32""表示蝶阀，规格为 32 毫米； "Q11""表示球阀，规格为 11 毫米等。
四、水暖阀门的选择与应用选择水暖阀门时，应根据系统的实际情况来选择合适的阀门。
首先，要考虑阀门的类型，根据系统的需要选择合适的阀门；其次，要考虑阀门的规格，确保阀门的尺寸与系统的管道匹配；最后，要考虑阀门的质量和性能，选择质量可靠、性能稳定的阀门。
水暖阀门种类及符号表示
水暖阀门种类及符号表示一、水暖阀门概述水暖阀门是应用于水暖系统中的控制设备，主要用于调节流体的流量、压力等参数，确保水暖系统的正常运行。
阀门的设计、选型和安装对于水暖系统的性能和安全至关重要。
二、水暖阀门种类介绍1.闸阀：闸阀又称刀闸阀，主要用于切断或接通管道中的流体。
它具有结构简单、启闭力矩小、密封性能好等优点。
2.截止阀：截止阀用于调节流量和切断流体，具有良好的密封性能和可靠性。
由于其结构特点，截止阀适用于较小的管道系统。
3.球阀：球阀是一种旋转阀，主要用于切断、调节和控制流体。
它具有体积小、重量轻、操作简便等优点。
4.蝶阀：蝶阀是一种平面阀，主要用于调节流量和切断流体。
它具有结构简单、操作方便、密封性能好等特点。
5.止回阀：止回阀又称逆止阀，用于防止流体倒流。
它适用于各种管道系统，具有良好的防倒流性能。
6.安全阀：安全阀是一种保护性阀门，用于排放系统过压的流体。
它确保了系统在压力过高时能自动卸压，保证系统安全。
7.减压阀：减压阀用于降低流体压力，适用于需要调节压力的场合。
它具有压力稳定、性能可靠等优点。
8.疏水阀：疏水阀用于排放管道中的凝结水和空气，确保系统正常运行。
它具有结构简单、排水能力强、使用寿命长等特点。
三、符号表示及含义水暖阀门的符号表示主要包括阀门类型、驱动方式、连接方式、公称压力、公称直径等。
例如，一只手动闸阀的符号表示可能为：“Z12T-16C”，其中“Z”表示闸阀，“12”表示公称直径（单位：毫米），“T”表示手动驱动，“16”表示公称压力（单位：兆帕），“C”表示阀体材料。
四、选用与安装注意事项1.选用阀门时，应根据实际工况和需求，选择合适的阀门类型和规格。
2.安装前，应仔细阅读阀门说明书，了解阀门的结构、工作原理和安装要求。
3.安装时，要注意阀门与管道的对中，确保阀门处于垂直或水平位置。
4.安装后，要进行试运行，检查阀门是否正常工作。
五、维护与保养方法1.定期检查阀门的工作状态，发现异常情况要及时处理。
暖气片常见阀门的结构
浮动式球阀
1. 阀杆
2. 上轴承 3. 球体 4. 下轴承
对开式固定球阀（大口径）
蝶阀
四、纳普斯蝶阀
蝶阀是由阀体、圆盘、阀杆、和手 柄组成。它是采用圆盘式启闭件，圆盘 式阀瓣固定于阀杆上，阀杆转动90即
可完成启闭作用。同时在阀瓣开启角度
为20～75时，流量与开启角度成线性 关系，有节流的特性。
蝶阀的结构
手轮 传动 机构 阀杆 蝶板
阀体
旋塞阀
五、旋塞阀
流体直流通过，阻力降小、
开启方便、迅速。
旋塞阀的结构
1. 塞子 2. 填料压盖 3. 填料 4. 阀体
止回阀
六、 止回阀
纳普斯止回阀是指依靠 介质本身流动而自动开、 闭阀瓣，用来防止介质 倒流的阀门。
止回阀的结构
旋启式止回阀 流动阻力小，密封性能不如升降式。适用于低流速和流动不常变动
常见减压阀的结构
（1）弹簧薄膜式
1. 调节螺钉 2. 调节弹簧 3. 阀盖
4. 薄膜
5. 阀体 6. 阀瓣
常见减压阀的结构
（2）活塞式
ቤተ መጻሕፍቲ ባይዱ1. 调整螺钉
2. 调节弹簧 3. 帽盖 4. 副阀座 5. 副阀瓣 6. 阀盖 7. 活塞 8. 膜片 9. 主阀瓣 10.主阀座 11.阀体
的场合，不宜用于脉动流。
1. 阀盖
2. 摇杆
（a）单瓣式：中等口径 （b）双瓣式：较大口径（DN≤600）
3. 螺钉 4. 阀瓣 5. 阀体
止回阀的结构
底阀
泵吸入口设置。防止倒流，利于启泵。
1.阀体
2. 阀瓣
3. 过滤网
减压阀
（七）减压阀
减压阀是靠膜片、弹簧、 活塞等敏感元件改变阀瓣与 阀座间的间隙，把进口压力 减至需要的出口压力，并依 靠介质本身的能量，使出口 压力自动保持恒定。
暖通水系统阀门介绍
暖通水系统阀门介绍一、暖通水系统阀门概述暖通水系统是指用于供暖和空调的管道系统，其中阀门是重要的控制元件。
阀门的作用是调节管道中的水流量和压力，以便达到合适的供暖或空调效果。
使用不同类型的阀门可以满足不同的管道需求。
二、暖通水系统阀门分类1.截门阀截门阀是一种常用的阀门，用于关闭管道中的水流。
截门阀分为手动和自动两种类型，手动截门阀需要手动旋转阀门来控制水流。
而自动截门阀则可以通过电动、气动或液压来控制。
2.调节阀调节阀是一种可以调节管道流量的阀门。
调节阀通常用于暖通水系统中的冷却器或加热器中，以便控制水流量和温度。
调节阀可以手动或自动调节水流量，手动调节阀需要手动旋转阀门，而自动调节阀可以通过电动、气动或液压来控制。
3.安全阀安全阀主要用于控制管道中的水压，当管道中的水压超过设定压力时，安全阀会自动打开，以释放过多的水压。
安全阀有超压保护作用，防止管道破裂或其他安全问题。
4.止回阀止回阀是一种可以防止水流反向流动的阀门。
止回阀通常用于暖通水系统中的泵和水处理设备上。
如果水流反向流动，止回阀会自动关闭，以防止管道中的水流受到损坏。
5.球阀球阀是一种比较新的阀门类型，通过旋转球体来控制水流。
球阀通常用于需要频繁开关的管道，因为球阀比其他阀门更容易操作。
球阀通常用于较小的管道中，一般不超过2英寸（50毫米）。
三、暖通水系统阀门安装和维护安装和维护阀门是保证暖通水系统正常运行的关键步骤。
在安装阀门时，需要确保阀门与管道连接紧密，并且不会发生泄漏。
需要定期检查阀门是否正常运行，例如阀门是否能够关闭、是否能够调节水流量等。
同时，阀门也需要进行定期维护，例如清洁和润滑。
阀门需要清洁阀门和管道中的积水和泥沙等杂物，以免阀门卡住或损坏。
阀门还需要定期润滑，以确保阀门能够顺畅运行。
总之，暖通水系统阀门是保证暖通水系统正常运行的关键元素。
安装和维护阀门可以确保管道中的水流量和压力得到控制，从而达到合适的供暖和空调效果。
供热空调水系统阀门的种类、构造和特点
供热空调水系统阀门的种类、构造和特点供热空调水系统阀门的种类、构造和特点？供热空调水系统中常用的阀门按阀体构造形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式。
按照公称压力分高压、中压、低压三类。
供热空调水系统常用阀门的工作原理及特点如下：1.阐阀：阐阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。
其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。
缺点是构造尺寸大，启闭时间长，密封面易损伤，构造复杂。
把阐阀分为不同类型，最常见的形式是平行式和楔式阐阀，根据阀杆的构造，还可分成明杆阐阀。
（1）三精平行式阐阀指两个密封面相互平行的阐阀。
适用于低压，中、小口径（DN50-400mm）的管道。
（2）楔式阐阀指两个密封面成楔形的阐阀。
分为双阐板、单阐板和弹性阐板。
（3）三精明杆阐阀由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常DN小于等于80mm选用明杆阐阀。
（4）三精暗杆阐阀其阀杆螺母在阀体内与介质直接接触。
适用于大口径阀门和安装空间受限制的管路，如地下管线。
2.三精蝶阀其名称来源于翼状构造的蝶板。
在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。
蝶阀的优点是体积小，重量轻，构造简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较小。
蝶阀按构造可分为杠杆式（双摇杆）、中心对称门式、偏置板式和斜板式。
对公称通径DN1.0MPa的场合。
（3）自封式主要靠介质本身的压力来实现，多用于空气介质。
自封式构造下面的弹簧可以起到预紧和压紧的作用。
此外还有三通、四通式旋塞阀，多用于分配、换向等。
6.止回阀又称逆流阀、逆止阀、背压阀和单向阀。
是用来防止管道和设备中介质倒流的一种阀门，它靠管路中介质本身的流动产生的力而自动开启和关闭。
热电厂常用阀门简介
代号 0 1 2 3
4 5 68
结构 明杆携式
明杆平行式 暗杆携式 暗杆平
行式
弹
刚性
性 形式 闸 单闸 双闸 单闸 双闸 单闸 双闸 单闸板
板板 板 板 板 板 板
2)截止阀的结构形式
代号 1 3 4 5 6 7 8 9
结构 直流 直通 角式 直流 带动平衡装 波纹 三通
式 式Z
式置
管式
形式
形
直通 角式
便自动开启，介质迅速喷出，此时阀门进口处压力称为开 启压力。 ■ 2、排放压力；阀瓣开启后，如设备管路中的介质压力继 续上升，阀瓣应全开，排放额定的介质排量，这时阀门进 口处的压力称为排放压力。 ■ 3、关闭压力：安全阀开启，排出了部分介质后，设备管 路中的压力逐渐降低，当降低到小于工作压力的预定值时， 阀瓣关闭，开启高度为零，介质停止流出。这时阀门进口 处的压力称为关闭压力，又称回座压力。 ■ 4、工作压力；设备正常工作中的介质压力称为工作压力。 此时安全阀处于密封状态。 ■ 5、排量：在排放介质阀瓣处于全开状态时，从阀门出口 处测得的介质在单位时间内的排出量，称为阀的排量。
带扳手
微启 式
全启 式
微启 式
全启 式
微启 式
全启 式
式
5)调节阀的结构形式
代0 1 2 4 5 6 7 8 9 号
结回
升降式
构转
形
多
单级
式
级
套 筒 式
柱 塞 式
针 形 式
柱 塞 式
套 筒 式
闸 板 式
Z
Z
多级
套
柱
筒
塞
式
式
形
形
6)蝶阀的结构形式
供热阀门知识
15、供热系统常用到哪几种阀门，各有什么性能？答：供热系统常用到的阀门有：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。
其中截止阀：用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀闸阀：用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样，通过，无须改变流动方向，因而压损较小。
闸阀的调节性能很差，在阀门型号中用"Z"表示闸阀。
逆止阀：又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。
逆止阀的型式有多种，主要包括：升降式、旋启式等。
升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。
在阀门型号中用"H"表示。
蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。
在阀门型号中用"D"表示。
安全阀：主要用于介质超压时的泄压，以保护设备和系统。
在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。
安全阀的结构形式有很多，在阀门型号中用"Y"表示。
16、除污器有什么作用？常安装于系统的什么部位？答：除污器的作用是用于除去水系统中的杂物。
站内除污器一般较大，安装于汽动加热器之前或回水管道上，以防止杂物流入加热器。
站外入户井处的除污器一般较小，常安装于供水管上，有的系统安装，有的系统不安装，其作用是防止杂物进入用户的散热器中。
新一代的汽动加热器自带有除污器17、有时候发现有的用户暖气片热而有的不热，何故？如何解决？答：这叫作系统水力失调，导致的原因较复杂，大致有如下原因：（1）管径设计不合理，某些部位管径太细；（2）有些部件阻力过大，如阀门无法完全开启等；（3）系统中有杂物阻塞（4）管道坡度方向不对等原因使系统中的空气无法排除干净；（5）系统大量失水；（6）系统定压过低，造成不满水运行；（7）循环水泵流量，扬程不够；要解决系统失调问题，首先要查明原因，然后采取相应措施。
供热阀门知识点总结
供热阀门知识点总结一、供热阀门的基本概念1、供热阀门是一种用于调节热水流量的装置，通常安装在供热管道上，用于控制热水的流动量，从而控制热水的供应量，达到温度调节的目的。
2、供热阀门通常由阀体、阀盖、阀芯、阀座、活塞、阀杆等部件组成，根据结构形式的不同，可分为手动供热阀门和自动供热阀门。
3、手动供热阀门通常由人工操作，通过手动旋转阀杆或拉动阀柄，来调节阀门的开启程度，从而控制热水的流通量。
4、自动供热阀门通常由电磁阀、电动阀、气动阀等设备控制，通过电磁力、电动力或气动力来控制阀门的开启程度，从而达到自动控制供热系统的目的。
5、供热阀门的功能主要有三点：第一，调节热水的流通量，保持供热系统的平衡运行；第二，控制热水的供应量，满足不同区域的供热需求；第三，保证供热系统的安全运行，防止热水的泄漏和过热现象的发生。
二、供热阀门的分类1、根据结构形式的不同，供热阀门可分为截止阀、调节阀、止回阀、排气阀等多种类型。
（1）截止阀：用于在供热系统中切断或通开热水的流通，通常用于供热管道的开关控制。
（2）调节阀：用于通过调节阀门的开启程度来控制热水的流通量，通常用于供热管道和供热设备之间的调节控制。
（3）止回阀：用于防止热水逆流，通常安装在供热系统的回水管道上，以保证热水只能单向流通。
（4）排气阀：用于排除供热系统中的气体和空气，以保证热水的正常流通和供热系统的正常运行。
2、根据使用场合的不同，供热阀门可分为室内供热阀门和室外供热阀门。
（1）室内供热阀门：通常用于供热设备和室内供热管道上，用于控制室内的供热温度和供热水量。
（2）室外供热阀门：通常用于室外管道和设备上，用于控制室外供热系统的流通量和供应量。
三、供热阀门的选择与安装1、供热阀门的选择应考虑供热系统的工作压力、流通量、温度、介质等因素，以确保阀门的安全运行和稳定控制。
2、供热阀门的安装应注意以下几点：第一，应根据阀门的使用场合选用相应的类型和规格；第二，应根据供热管道的布局和连接方式进行位置布置和管道连接；第三，应根据实际情况进行防腐、绝热、固定和保护等措施。
暖通系统12大阀件的详细图文介绍
四通阀四通阀，液压阀术语，是具有四个油口的控制阀。
四通阀工作原理：当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
闸阀闸阀(gatevalve)是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。
闸阀特点：闸阀只能全开和全关，启闭件是闸板，运动方向与流体方向相垂直，方形工字闸阀两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52‘。
改善闸阀的工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
热力膨胀阀热力膨胀阀是通过控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。
热力膨胀阀作用：热力膨胀阀实现冷凝压力至蒸发压力的节流，同时控制制冷剂的流量;热力膨胀阀可以最佳的方式给蒸发器供液，保证蒸发器出口制冷剂蒸汽的过热度稳定，感温包必须与压缩机的吸气管良好的接触从而准确的感应压缩机的吸气温度，通常充注着与制冷系统内部相同的制冷剂，从而实现通过感温包反馈回来的压力即是压缩机吸气温度对应的该种类型制冷剂的饱和压力；通过膨胀阀确保了在运行环境发生变化时(比如热负荷变化)，实现蒸发器最优及最佳的供液方式，感温包的充注量只根据在某一特定的温度下完全感温包内液态制冷剂完全蒸发来进行修正的，这就等于给作用在膨胀阀膜片上方感温包反馈回来的压力规定了一个上限，因为如果管壁表面温度继续增高，只会增加感温包内部气态制冷剂的温度(处于过热状态)，而压力基本上不再改变。
减压阀减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。
减压阀作用：减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。
暖气主管道阀门种类
暖气主管道阀门种类暖气主管道阀门是暖气系统中的重要组成部分，用于控制热水或蒸汽的流量和温度，以实现室内温度的调节和控制。
根据不同的功能和结构，暖气主管道阀门可以分为以下几种类型。
一、手动阀门手动阀门是最常见的一种暖气主管道阀门。
它通过手动旋转或推拉来控制阀门的开启和关闭，以及调节流量大小。
手动阀门操作简单，结构稳定，使用寿命长。
它适用于一些简单的场景，如个别房间的温度调节。
二、电动阀门电动阀门是一种通过电机驱动的阀门。
它可以通过遥控器、开关或自动控制系统来实现远程或自动控制。
电动阀门具有快速、精确的响应速度，可以根据需要调节温度和流量。
它广泛应用于大型建筑物、工业设备和中央供暖系统等场合。
三、调节阀门调节阀门是一种特殊的阀门，用于实现对流体流量和温度的精确调节。
它通常配备有传感器和执行器，可以根据设定的参数自动调节阀门的开启程度和流量大小，以满足不同的供暖需求。
调节阀门在供暖系统中起到了至关重要的作用，可以有效提高供暖效率和舒适度。
四、平衡阀门平衡阀门是一种用于调节供暖系统中不同支路流量的阀门。
它通常安装在每个供暖支路上，通过调节阀门的开启程度，可以使不同支路的流量达到平衡，从而实现整个供暖系统的均衡运行。
平衡阀门在大型建筑物和中央供暖系统中广泛使用，可以有效解决供暖系统中存在的流量不均衡问题。
五、安全阀门安全阀门是一种用于保护供暖系统的阀门。
它通常安装在供暖系统中的高压部分，可以在系统压力超过预设值时自动打开，释放过多的压力，以防止供暖系统发生爆炸或损坏。
安全阀门是供暖系统中非常重要的安全设备，应定期检查和维护，确保其正常运行。
以上介绍了几种常见的暖气主管道阀门种类。
不同的阀门有不同的功能和适用场景，选择合适的阀门对于供暖系统的正常运行和舒适度至关重要。
在选择和安装阀门时，需要考虑供暖系统的规模、管道的直径和材质、以及特定的供暖需求等因素，并遵循相关的安装和使用规范，以确保供暖系统的安全、高效运行。
暖气主管道阀门种类
暖气主管道阀门种类暖气主管道阀门是暖气系统中的重要组成部分，用于控制热水或蒸汽的流动，调节暖气设备的供热量。
根据不同的功能和使用场景，暖气主管道阀门可以分为以下几种类型。
一、手动阀门手动阀门是最基本的一种类型，它需要人工操作来控制热水或蒸汽的流动。
手动阀门通常有一个手柄，通过旋转或推拉手柄来打开或关闭阀门。
手动阀门简单实用，适用于一些小型暖气系统或需要人工控制的场景。
二、电动阀门电动阀门是一种可以通过电动机驱动的阀门，可以实现远程控制和自动化操作。
电动阀门通常配有一个电动执行器，通过接收外部信号或定时器控制阀门的开关状态。
电动阀门广泛应用于大型暖气系统、中央空调系统等需要自动控制的场景。
三、比例阀门比例阀门是一种可以调节流量的阀门，根据输入的信号来控制阀门的开度，从而实现精确的流量调节。
比例阀门通常配有一个电动执行器和一个反馈传感器，通过反馈传感器实时监测流量，根据预设的控制策略来调节阀门的开度。
比例阀门广泛应用于需要精确控制供热量的场景，如温室、实验室等。
四、调节阀门调节阀门是一种可以根据需要调节压力或温度的阀门，通常配有一个调节阀芯和一个手动或电动的调节装置。
调节阀门可以根据输入的信号或手动操作来改变阀门的开度，从而实现对流体流量、压力或温度的调节。
调节阀门广泛应用于需要精确控制供热量的场景，如中央供暖系统、工业生产过程等。
五、安全阀安全阀是一种用于保护暖气系统安全的阀门，它可以在系统压力超过设定值时自动打开，释放多余的热水或蒸汽，以防止系统发生爆炸或其他安全事故。
安全阀通常配有一个弹簧装置和一个压力传感器，当系统压力达到或超过设定值时，压力传感器会触发弹簧装置，打开阀门进行安全排放。
安全阀广泛应用于各种暖气系统和压力容器中。
总结：暖气主管道阀门种类繁多，根据不同的功能和使用场景可以选择适合的阀门类型。
手动阀门适用于简单的控制需求，电动阀门适用于需要远程控制和自动化操作的场景，比例阀门适用于精确调节流量的场景，调节阀门适用于调节压力或温度的场景，安全阀适用于保护系统安全的场景。
暖气阀门种类
暖气阀门种类
暖气阀门是管道系统中的重要组成部分，它的作用是控制管道中的水流量，调整室内温度，使房间更加舒适。
不同类型的暖气阀门有着不同的用途和特点，下面我们来了解一下几种常用的暖气阀门。
1. 手动阀门
手动阀门是最常见的暖气阀门，它采用手动旋转开关控制水流量，通常安装在管道上，是一种经济实用的阀门。
手动阀门因为操作简单、结构紧凑、使用方便而受到大众的欢迎。
2. 电动阀门
电动阀门是利用电机来控制，实现自动开关，水流量自动调节的一种阀门。
它使用方便、操作简单，可以通过一个遥控器或者是定时器来控制开关，因此使用起来相对来说更为方便。
3. 线控阀门
线控阀门是基于信号传输的一种新型暖气阀门，它利用家庭中的无线电、电视等信号来实现远程控制，操作简单快捷，由于可以实现远程控制，所以在家中安装线控阀门更便于使用。
4. 转换器
转换器是一种能够转换水流传输方向的阀门，它常常被安装在暖气管
道的T型管处。
转换器可以将水流从一个方向转换到另一个方向，从
而使整个管道系统更加灵活。
5. 自动补水阀
自动补水阀是一种自动调节管道水位的阀门，它可以根据水位的变化
进行自动补水，从而保证管道中的水位处于一个适当的范围内。
自动
补水阀可以帮助我们节约水资源，减少对环境的负担。
以上就是几种常见的暖气阀门类型，它们各自具有不同的特点和用途，因此在选择和安装暖气阀门时，需要根据具体情况进行选择，以更好
地满足我们的实际需要。
热力系统中阀门的分类即作用
按照阀门的结构特点，阀门可分为闸阀、截止阀、蝶阀、隔膜阀、止回阀等。
1、闸阀：
又叫闸板阀，这种阀门的阀体有一平板（也叫闸板），与介质流动方向垂直，平板升起时，阀即开启。
该种阀门的阀杆由于结构形式的不同，分为明杆式和暗杆式两类。
闸阀的密封性能较好，流体阻力小，开启、关闭力较小，适用比较广泛。
2、截止阀：
是利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀门的启闭，它的结构简单，维护方便。
截止阀也可以调节流量，应用也较广泛，但流体阻力较大。
3、蝶阀：
蝶阀的开闭件为圆盘形，它绕阀体内的一固定轴旋转，从而达到接通和关断的目的。
它的结构简单，外形尺寸小，重量轻。
4、隔膜阀：
隔膜阀的启闭机构是一块橡皮隔膜，置于阀体与阀盖间，膜的中央突出部分固着于阀杆，隔膜将阀杆与介质隔离。
5、止回阀：
又叫逆止阀，它是一种自动开闭阀门，在阀体内有阀盘式摇板，当介质顺流时，阀盘式摇板即升起打开；当介质倒流时，阀盘式摇板即自动关闭，故称逆止阀。
由于结构不同，逆止阀又分为升降式和旋启式两种。
6、安全阀：
主要用于压力容器上。
当介质压力超过规定数值时，自动开启，排出多余介质，直到压力降到一定数值时又自动关闭。
安全阀有弹簧式和杠杆式。
弹簧式中又分封闭式和不封闭式。
弹簧式安全阀主要依靠弹簧的作用力而工作。
杠杆式安全阀又叫重锤式安全阀，主要靠杠杆重锤的作用力而工作。
供热常阀门分类详解
供热常阀门分类详解
球阀
球阀相比闸阀、截止阀，球阀是一种新型的、逐渐被广泛采用的阀门。
它的工作原理是：阀芯为一个有通腔的球体，通过阀杆控制阀芯作90°旋转，使阀门畅通或闭塞。
它在管路中起关断作用。
优点：除具有闸阀、截止阀的优点外，还有体积小、密封好（零泄漏）、易操作的优点。
目前在石化、电力、核能、航空、航天等部门广泛使用。
缺点：维修困难。
球阀有两种形式：浮动球式和固定球式。
截止阀
截止阀也是广泛使用的一种阀门。
一般口径在100mm以下。
它的工作原理与闸阀相近，只是关闭件（阀瓣）沿阀座中心线移动。
它在管路中起关断作用，亦可粗略调节流量。
优点：制造容易，维修方便，结实耐用。
缺点：只允许介质单向流动，安装时有方向性。
流阻大，密封性差。
按结构不同分直通式、直角式、直流式、平衡式。
工程中一般使用法兰直通式和内螺纹直通式。
截止阀有方向性，不可按反。
也不宜倒安。
闸阀
闸阀也叫闸板阀、闸门阀，是广泛使用的一种阀门。
工作原理：
闸板密封面与阀座密封面高度光洁、平整、一致，加工成一个非常贴合、严密的密封副。
闸板通过阀杆的上提、下压，对介质形成导通和关断。
它在管路中起关断作用。
优点：流体阻力小；全开时密封面不受冲蚀；可以在介质双向流动的情况下使用，没有方向性；结实耐用；不仅适合做小阀门，而且可以做大阀门。
缺点：高度大；启闭时间长；笨重；修理难度大；如果是大口径闸阀，手动操作比较费。
暖气主管道阀门种类
暖气主管道阀门种类1. 引言暖气系统是指在建筑物中供应热水或蒸汽用于供暖的系统，其中主管道阀门是控制暖气系统流动的关键部件之一。
主管道阀门的种类多样，根据不同的功能和应用场景，我们可以选择适合的主管道阀门来实现系统的控制和调节。
本文将介绍常见的暖气主管道阀门种类及其特点。
2. 两通阀两通阀是最常见的一种主管道阀门，也被称为截止阀。
它由一个阀体和一个旋转阀芯组成。
通过旋转阀芯，可以控制阀门的开启和关闭，从而实现对流体的切断或通畅。
两通阀通常用于暖气系统的进、回水管道上，用于关闭或调节供暖介质的流量。
两通阀结构简单、价格较低，是一种基本的主管道阀门。
3. 四通阀四通阀是一种常用的分水器，用于将供暖介质从主管道分流到各个分支管道上，实现不同区域的独立温度控制。
四通阀通常由一个阀体和多个旋转阀芯组成。
旋转阀芯的位置确定了流体的流向，可以将流体分流到不同的管道上。
通过调节四通阀的开度，可以控制每个区域的供暖量，实现温度的差异化控制。
4. 比例阀比例阀是一种特殊的主管道阀门，主要用于调节供暖介质的流量。
比例阀的主要特点是可以根据需要控制阀门的开度，从而精确调节流量。
比例阀通常由一个阀体和一个空气控制元件组成，通过调节空气控制元件的压力，可以改变阀门的开度，从而实现对流量的调节。
比例阀通常应用于需要精确温度控制的场合，如医院、实验室等。
5. 放水阀放水阀是一种用于排放管道内积水的阀门，也被称为排污阀。
在暖气系统中，由于管道运行时间的增长，积水和杂质可能会在管道内部堆积，影响供暖效果。
放水阀通过打开阀门，使管道内的积水排放出去，保持管道的畅通。
放水阀通常安装在供回水管道的低点，使其更易于操作。
6. 温控阀温控阀是一种主管道阀门，其开度根据环境温度变化自动调节。
温控阀通常由一个阀体和一个温控元件组成。
温控元件感知到环境温度变化后，会自动调节阀门的开度，以控制供暖介质的流量，从而使室内温度保持在设定的范围内。
温控阀广泛应用于需要自动温度调节的场所，如酒店客房、办公室等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程中常用阀门的介绍
环保设备网整理
阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
阀门的种类很多,使用范围也很广。
阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
在管路中有时它是主要设备,起控制作用;有时它是次要设备,起辅助作用。
在供热系统中,使用的阀门有很多种。
比如闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、等等。
1截止阀
也是广泛使用的一种阀门。
一般口径在100mm以下。
它的工作原理与闸阀相近,只是关闭件(阀瓣沿阀座中心线移动。
它在管路中起关断作用,亦可粗略调节流量。
优点:制造容易,维修方便,结实耐用。
缺点:只允许介质单向流动,安装时有方向性。
流阻大,密封性差。
按结构不同分直通式、直角式、直流式、平衡式。
工程中一般使用法兰直通式(J41H和内螺纹直通式(J11H。
截止阀有方向性,不可按反。
也不宜倒安。
2闸阀
工作原理:闸板密封面与阀座密封面高度光洁、平整、一致,加工成一个非常贴合、严密的密封副。
闸板通过阀杆的上提、下压,对介质形成导通和关断。
它在管路中起关断作用。
优点:流体阻力小;全开时密封面不受冲蚀;可以在介质双向流动的情况下使用,没有方向性;结实耐用;不仅适合做小阀门,而且可以做大阀门。
缺点:高度大;启闭时间长;笨重;修理难度大;如果是大口径闸阀,手动操作比较费力。
闸阀按阀杆的不同分明杆式和暗杆式;按闸板构造不同分平行式和楔式;还有单
闸板、双闸板之分。
供热工程中,常用的是明杆楔式单闸板闸阀(Z41H-16C和暗杆楔式单闸板闸阀(Z45T-10,前者装在热力站内一次侧,后者装在热力站内二次侧。
它一般起两个作用:作为主设备起开关作用;作为辅设备安在主设备前后作检修用。
闸阀安装时,不要使手轮处在水平线以下(倒装,否则会使介质长期留存在阀盖中,容易腐蚀阀杆。
在供热工程中,闸阀曾经是阀门中的主力军。
现在随着蝶阀的广泛采用,闸阀已被蝶阀取而代之。
3蝶阀
在供热系统中,目前是使用最广泛,种类也最多的一种阀门。
工作原理:阀瓣是一个圆盘,通过阀杆旋转,阀瓣在阀座范围内作90℃转动,实现阀门的开关。
它在管路中起关断作用。
亦可调节流量。
优点:结构简单,体积轻巧,操作方便,密封性好。
缺点:全开时,阀板(密封圈受介质冲蚀。
在供热工程中,用到的蝶阀有三偏心金属密封蝶阀,橡胶软密封蝶阀。
三偏心金属密封蝶阀
所谓"三偏心"是指阀轴、阀板在阀门内相对位置的偏移。
普通的蝶阀都是一个偏心,即阀轴中心线与密封面中心线(阀板中心线偏离;高性能的再加一个偏心,即阀轴中心线与阀门中
心线(管道中心线偏离;双偏心的目的在于使阀板开至20°之后,密封副之间相互脱离,从而减少摩擦(凸轮效应。
三偏心蝶阀在上述双偏心的基础上再增加一个独特的偏心-斜锥,即阀板的偏移(密封面与管道垂直面倾斜一个角度。
这样使得阀门在90°行程范围内,密封副之间完全脱离,既加强了凸轮效应,又完全消除了摩擦;同时关闭阀门时,当密封副逐渐闭合,产生"楔块效应",以最小的扭矩实现最严密的关断。
所谓"金属密封"是指阀座、密封圈采用耐磨、耐腐、耐高温的优质合金制成;同时为了避免密封圈与阀座硬碰硬,密封副之间设计成柔性接触,即形成"弹性金属密封",以保证关得严密,开无摩擦。
有了"三偏心"的结构,再辅以"弹性金属密封",这样的阀门操作轻便、经久耐用且密封良好。
4球阀
相比闸阀、截止阀,球阀是一种新型的、逐渐被广泛采用的阀门。
它的工作原理是:阀芯为一个有通腔的球体,通过阀杆控制阀芯作90°旋转,使阀门畅通或闭塞。
它在管路中起关断作用。
优点:除具有闸阀、截止阀的优点外,还有体积小、密封好(零泄漏、易操作的优点。
目前在石化、电力、核能、航空、航天等部门广泛使用。
缺点:维修困难。
球阀有两种形式:浮动球式和固定球式。
在供热工程中,一些关键位置,如重要的分支、热力站的接人口,DN250以下,常采用进口球阀。
它与国产球阀的结构不同:国产球阀的阀体一般是二块式、三块式,法兰连接;而进口球阀的阀体是一体式,焊接连接,故障点要少。
它的原产地是北欧如芬兰、丹麦等供热技术比较发达的国家。
如芬兰的NAVAL,VEXVE,丹麦的DAFOSS等。
由于其极佳的密封性,操作的可靠性,长期以来颇受用户的青睐。
球阀无方向性,可以任意角度安装。
焊接球阀水平安装时,阀门必须打开,避免焊接时的电火花伤及球体表面;当在垂直管道上安装时,如果焊接上接口,阀门必须打开,如果焊接下接口,阀门必须关闭,以免阀门内部被高热灼伤。
5止回阀
也叫逆止阀、单流门。
一种常用的起辅助作用的阀门。
工作原理:依靠流体自身的力量以及阀瓣的自重,自动启闭的阀门。
顾名思义,它的作用是阻止介质倒流。
一般装在水泵出口,防止水锤对水泵造成损坏。
供热工程中常用的有水平升降式(H41H,单瓣旋启式(H44H,双瓣蝶式(H77H。
止回阀有方向性,绝对不能装反。
不同形式止回阀,按其结构,都有固定的安装方式,切不可装错。
水平升降式只能安装在水平管路上,且保证阀瓣处于垂直状态;单瓣旋启式也只能安装在水平管路上,且保证阀瓣转轴处于水平状态;双瓣蝶式可以任意安装。
