变压器线圈的简单计算

变压器初级和次级线圈匝数比的计算

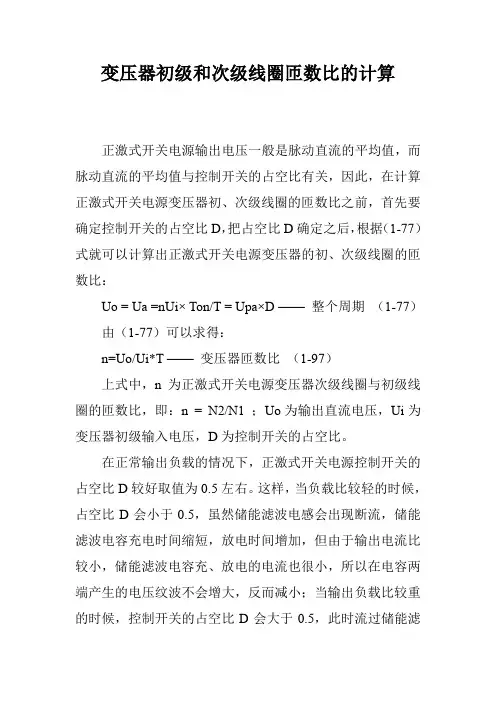

变压器初级和次级线圈匝数比的计算正激式开关电源输出电压一般是脉动直流的平均值，而脉动直流的平均值与控制开关的占空比有关，因此，在计算正激式开关电源变压器初、次级线圈的匝数比之前，首先要确定控制开关的占空比D，把占空比D确定之后，根据（1-77）式就可以计算出正激式开关电源变压器的初、次级线圈的匝数比：Uo = Ua =nUi× Ton/T = Upa×D ——整个周期（1-77）由（1-77）可以求得：n=Uo/Ui*T ——变压器匝数比（1-97）上式中，n为正激式开关电源变压器次级线圈与初级线圈的匝数比，即：n = N2/N1 ；Uo为输出直流电压，Ui为变压器初级输入电压，D为控制开关的占空比。

在正常输出负载的情况下，正激式开关电源控制开关的占空比D较好取值为0.5左右。

这样，当负载比较轻的时候，占空比D会小于0.5，虽然储能滤波电感会出现断流，储能滤波电容充电时间缩短，放电时间增加，但由于输出电流比较小，储能滤波电容充、放电的电流也很小，所以在电容两端产生的电压纹波不会增大，反而减小；当输出负载比较重的时候，控制开关的占空比D会大于0.5，此时流过储能滤波电感的电流为连续电流，输出电流增大，储能滤波电容充电的时间增加，放电的时间缩短，因此，电容两端产生的电压纹波也不会增大很多。

因此，如果正激式开关电源电路中的储能滤波电感和储能滤波电容充电以及控制开关占空比，三者取得合适，输出电压纹波会很小。

正激式开关电源变压器次级反电动势能量吸收反馈线圈N3绕组与初线圈N1绕组的匝数比n一般为1 ：1 ，即：N3/N1 = 1。

如果n大于1，反馈线圈N3绕组与整流二极管D3的限幅保护作用就会增强，但流过反馈线圈N3绕组和整流二极管D3的电流也会增大，从而会增加损耗；如果n小于1，反馈线圈N3绕组与整流二极管D3的限幅保护作用就会减弱，尖峰脉冲很容易把电源开关管击穿。

正激式开关电源变压器次级反电动势能量吸收反馈线圈N3绕组匝数的计算与限幅稳压二极管的计算方法是很相似的，不过线圈匝数与稳压二极管的击穿电压正好相反，击穿电压取得越高限幅保护的作用反而越弱。

自控机C型铁芯变压器的功率、线圈数据计算

自控机C型铁芯变压器的功率、线圈数据计算
很多朋友有C型铁芯想做自控机,但是不知道自己的铁芯可以做多大功率的机,
变压器数据怎么计算.用下面的公式计算吧,不用再请教别人.
每伏匝数＝10的8次方除以(2.22x频率x铁芯导磁率x铁芯截面积)
例如:2x4x8的铁芯频率取70HZ 导磁率(10000—14000)一般差铁芯取小值、好铁芯取大值,这里取11500
每伏匝数＝100000000/2.22x70x11500x2x4=7
做12V机就是7x12=84匝
2.5x5x8的铁芯频率60HZ 导磁率11000
每伏匝数＝100000000/2.22X60X11000X2.5X5=5.46
做12V机就是5.46x12=65-66匝
功率=(2.1―2.3)乘铁芯截面积的平方 (2.1-2.3是系数,频率低
取小、频率高取大,一般自控机频率在60—80HZ)
自控机功率因素一般0.5-0.8,小铁芯取小值、大铁芯取大值
导线载流量一般取5安培每平方毫米,散热好或者用丝包线可再取大
一点.
例如:2x4x8的铁芯频率取70HZ
功率=2.2x(2x4)x(2x4)=140W
实际电源消耗功率＝140/0.5=280W
电流＝P/V=280/12=24A
导线截面积＝24A/5=4.8平方毫米,两边并联:一边是2.4平方毫米.
导线直径＝2x根号(导线面积除以3.14)
＝2x根号(2.4/3.14)＝2x0.87426=1.75毫米。

高频变压器参数计算方法

高频变压器参数计算一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S ⑴ Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l ⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：E L =⊿Ф / ⊿t * N ⑷E L = ⊿i / ⊿t * L ⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S ) ⑹且由⑸式直接变形可得：⊿i = E L * ⊿t / L ⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2 ⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系：Q L = 1/2 * I2 * L ⑼Q L -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D)) ⑽N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特)N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压： 200--- 340 V输出直流电压： 23.5V输出电流： 2.5A * 2输出总功率： 117.5W2．确定初次级匝数比：次级整流管选用VRRM=100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM* k / 2) ⑾N1 ----- 初级匝数 VIN(max)------ 最大输入电压 k ----- 安全系数 N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.63．计算功率场效应管的最高反峰电压:Vmax = V in(max) + (Vo+Vd)/ N2/ N1 ⑿Vin(max)----- 输入电压最大值 Vo ----- 输出电压 Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/V in(min)+N1/N2*(Vo+Vd) ⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌ 0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。

变压器的计算公式

变压器的计算公式变压器是电力系统中常用的电气设备，用于改变交流电的电压和电流。

它由一个或多个线圈（通常称为主线圈和副线圈）组成，通过电磁感应实现电能的传递。

变压器的基本原理是根据电磁感应定律：当一根绕组中的电流变化时，产生的磁场也会随之变化，从而在另一根绕组中感应出电压。

由于绕组的匝数不同，可以实现输入和输出电压的不同。

变压器的公式基于电能守恒原理和磁通连续性原理，主要有以下几种：1.变压器的电压公式：根据电能守恒原理，变压器的输入功率等于输出功率，可以得到以下公式：输入电压×输入电流=输出电压×输出电流或者：输入电压/输出电压=输出电流/输入电流例如，如果输入电压为220V，输入电流为10A，输出电压为110V，求输出电流，则可以使用上述公式计算：110V×输出电流=220V×10A输出电流=(220V×10A)/110V2.变压器的变比公式：变压器的变比是指输入电压和输出电压的比值。

变压器的变压比公式如下：变压比=输入电压/输出电压=输入匝数/输出匝数例如，如果一个变压器的输入电压为220V，输入匝数为2000匝，输出电压为110V，求变压比，则可以使用上述公式计算：变压比=220V/110V=2000匝/输出匝数3.变压器的转换效率公式：变压器的转换效率是指输出功率与输入功率的比值，通常用η表示。

转换效率公式如下：η=(输出功率/输入功率)×100%其中，输出功率可以根据输入电流和输出电压计算，输入功率可以根据输入电流和输入电压计算。

4.变压器的磁势公式：变压器的磁势是指变压器中的磁通量。

根据磁通连续性原理，变压器的磁势公式如下：主线圈磁势×主线圈匝数=副线圈磁势×副线圈匝数其中，主线圈的磁势和副线圈的磁势可以根据输入电流和主线圈匝数、输出电流和副线圈匝数计算。

需要注意的是，以上公式是在忽略电阻、磁损耗和铁损耗的情况下得出的，实际的变压器计算中还需要考虑这些因素的影响。

变压器初、次级线圈匝数比的计算

变压器初、次级线圈匝数比的计算
解析大功率LED透镜LED透光板用PMMA工程师必备LED照明设计的架构选择手册专题详解LED用透镜相关知识点痛并快乐着的中国中国LED产业市场2011年度IC产业十大最新预测你问我答之PCB设计技巧疑难解析变压器初、次级线圈匝数比的计算我国彩电业“缺芯少屏”的时代即将结束

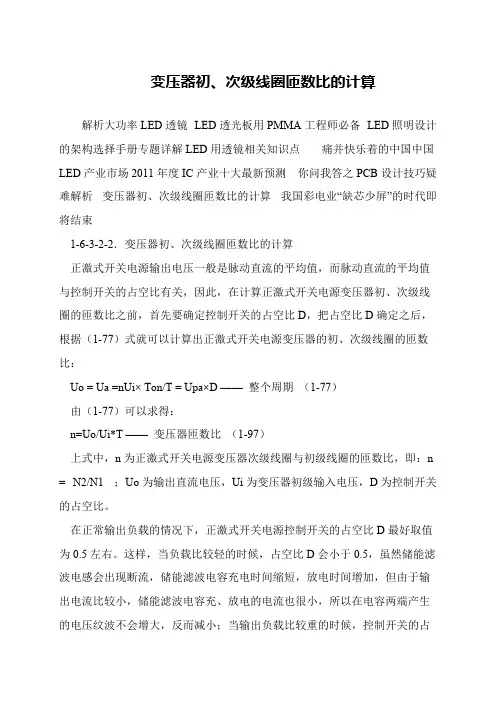

1-6-3-2-2．变压器初、次级线圈匝数比的计算
正激式开关电源输出电压一般是脉动直流的平均值，而脉动直流的平均值与控制开关的占空比有关，因此，在计算正激式开关电源变压器初、次级线圈的匝数比之前，首先要确定控制开关的占空比D，把占空比D确定之后，根据（1-77）式就可以计算出正激式开关电源变压器的初、次级线圈的匝数比：
Uo = Ua =nUi× Ton/T = Upa×D —— 整个周期（1-77）
由（1-77）可以求得：
n=Uo/Ui*T —— 变压器匝数比（1-97）
上式中，n为正激式开关电源变压器次级线圈与初级线圈的匝数比，即：n = N2/N1 ；Uo为输出直流电压，Ui为变压器初级输入电压，D为控制开关的占空比。

在正常输出负载的情况下，正激式开关电源控制开关的占空比D最好取值为0.5左右。

这样，当负载比较轻的时候，占空比D会小于0.5，虽然储能滤波电感会出现断流，储能滤波电容充电时间缩短，放电时间增加，但由于输出电流比较小，储能滤波电容充、放电的电流也很小，所以在电容两端产生的电压纹波不会增大，反而减小；当输出负载比较重的时候，控制开关的占。

小型变压器的简易计算

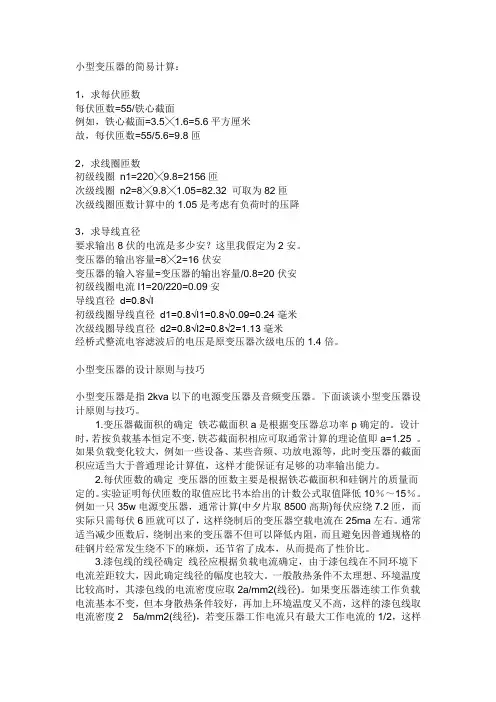

小型变压器的简易计算：1，求每伏匝数每伏匝数=55/铁心截面例如，铁心截面=3.5╳1.6=5.6平方厘米故，每伏匝数=55/5.6=9.8匝2，求线圈匝数初级线圈n1=220╳9.8=2156匝次级线圈n2=8╳9.8╳1.05=82.32 可取为82匝次级线圈匝数计算中的1.05是考虑有负荷时的压降3，求导线直径要求输出8伏的电流是多少安？这里我假定为2安。

变压器的输出容量=8╳2=16伏安变压器的输入容量=变压器的输出容量/0.8=20伏安初级线圈电流I1=20/220=0.09安导线直径d=0.8√I初级线圈导线直径d1=0.8√I1=0.8√0.09=0.24毫米次级线圈导线直径d2=0.8√I2=0.8√2=1.13毫米经桥式整流电容滤波后的电压是原变压器次级电压的1.4倍。

小型变压器的设计原则与技巧小型变压器是指2kva以下的电源变压器及音频变压器。

下面谈谈小型变压器设计原则与技巧。

1.变压器截面积的确定铁芯截面积a是根据变压器总功率p确定的。

设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即a=1.25 。

如果负载变化较大，例如一些设备、某些音频、功放电源等，此时变压器的截面积应适当大于普通理论计算值，这样才能保证有足够的功率输出能力。

2.每伏匝数的确定变压器的匝数主要是根据铁芯截面积和硅钢片的质量而定的。

实验证明每伏匝数的取值应比书本给出的计数公式取值降低10％～15％。

例如一只35w电源变压器，通常计算(中夕片取8500高斯)每伏应绕7.2匝，而实际只需每伏6匝就可以了，这样绕制后的变压器空载电流在25ma左右。

通常适当减少匝数后，绕制出来的变压器不但可以降低内阻，而且避免因普通规格的硅钢片经常发生绕不下的麻烦，还节省了成本，从而提高了性价比。

3.漆包线的线径确定线径应根据负载电流确定，由于漆包线在不同环境下电流差距较大，因此确定线径的幅度也较大。

一般散热条件不太理想、环境温度比较高时，其漆包线的电流密度应取2a/mm2(线径)。

变压器参数计算公式

高频变压jlm器参数计算1．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S (A) ⑴Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l ⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：E L =⊿Ф / ⊿t * N ⑷E L = ⊿i / ⊿t * L ⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S ) ⑹且由⑸式直接变形可得：⊿i = E L * ⊿t / L ⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2 ⑻ 这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)3．电感中能量与电流的关系：Q L = 1/2 * I2 * L ⑼Q L -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D)) ⑽N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特)N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特) 2．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压： 200--- 340 V输出直流电压： 23.5V输出电流： 2.5A * 2输出总功率： 117.5W2．确定初次级匝数比：次级整流管选用V RRM =100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = V IN(max) / (V RRM * k / 2) ⑾N1 ----- 初级匝数 V IN(max) ------ 最大输入电压 k ----- 安全系数N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.6 3．计算功率场效应管的最高反峰电压:Vmax = V in(max) + (Vo+Vd)/ N2/ N1 ⑿V in(max) ----- 输入电压最大值 Vo ----- 输出电压 Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/V in(min)+N1/N2*(Vo+Vd) ⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比 D≌ 0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。

变压器emi 补偿线圈的圈数计算

变压器emi 补偿线圈的圈数计算下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在变压器的设计和制造过程中，emi (电磁干扰) 补偿线圈是非常重要的部分。

变压器电感量与匝数计算

变压器电感量与匝数计算变压器是一种通过电磁感应原理来提供改变电压的设备。

其中的两个主要参数分别是电感量和匝数。

电感量表示变压器导磁线圈的自感，而匝数则表示导磁线圈上的匝数。

计算变压器的电感量和匝数需要了解变压器的结构和一些基本的电磁学知识。

变压器的结构通常由一个主要的导磁线圈和一个次级的导磁线圈组成。

主要的导磁线圈通常称为"主线圈"，次级的导磁线圈通常称为"次级线圈"。

主线圈和次级线圈之间通过一个铁芯连接。

我们首先来计算变压器的电感量。

根据电磁感应原理，电感量与导磁线圈上的匝数和铁芯的磁导率有关。

电感量的计算公式如下：L=(N^2)*μ*A/l其中L表示电感量，N表示匝数，μ表示铁芯的磁导率，A表示导磁线圈的横截面积，l表示导磁线圈的长度。

计算变压器的电感量需要确定上述参数的具体数值。

导磁线圈的匝数和横截面积通常是给定的，可以从变压器的规格表中找到。

铁芯的磁导率可以从材料手册或者变压器的设计手册中找到。

导磁线圈的长度可以通过测量得到或者从变压器的结构中推算。

有了以上参数的具体数值，我们就可以计算出变压器的电感量。

接下来是计算变压器的匝数。

匝数表示导磁线圈上的匝数，是计算电压变换比的重要参数。

计算变压器的匝数需要根据电压变换比来确定。

电压变换比(K)=主线圈的匝数(Np)/次级线圈的匝数(Ns)根据电压变换比和给定的主线圈或次级线圈的匝数，我们可以计算出该电压变压器的匝数。

变压器的电感量和匝数是变压器设计和制造中非常重要的参数，对于优化变压器的性能和效率具有重要意义。

在实际应用中，变压器的电感量和匝数需要根据特定的需求和设计要求来确定。

变压器初、次级线圈匝数比的计算

变压器初、次级线圈匝数比的计算
变压器初、次级线圈匝数比的计算
正激式开关电源输出电压一般是脉动直流的平均值，而脉动直流的平均值与控制开关的占空比有关，因此，在计算正激式开关电源变压器初、次级线圈的匝数比之前，首先要确定控制开关的占空比D，把占空比D 确定之后，根据（1-77）式就可以计算出正激式开关电源变压器的初、次级线圈的匝数比：
Uo = Ua =nUi 乘以Ton/T = Upa 乘以D 整个周期（1-77）
由（1-77）可以求得：
n=Uo/Ui*T 变压器匝数比（1-97）
上式中，n 为正激式开关电源变压器次级线圈与初级线圈的匝数比，即：n = N2/N1 ；Uo 为输出直流电压，Ui 为变压器初级输入电压，D 为控制开关的占空比。

在正常输出负载的情况下，正激式开关电源控制开关的占空比D 最好取值为0.5 左右。

这样，当负载比较轻的时候，占空比D 会小于0.5，虽然储能滤波电感会出现断流，储能滤波电容充电时间缩短，放电时间增加，但由于输出电流比较小，储能滤波电容充、放电的电流也很小，所以在电容两端产生的电压纹波不会增大，反而减小；当输出负载比较重的时候，控制开关的占空比D 会大于0.5，此时流过储能滤波电感的电流为连续电流，输出电流增大，储能滤波
电容充电的时间增加，放电的时间缩短，因此，电容两端产生的电压纹波也不会增大很多。

因此，如果正激式开关电源电路中的储能滤波电感和储能滤波电容充电以及控制开关占空比，三者取得合适，输出电压纹波会很小。

正激式开关电源变压器次级反电动势能量吸收反馈线圈N3 绕组与初线圈N1 绕组的匝数比n 一般。

各种线圈电感量的计算

在开关电源电路设计或电路试验过程中，经常要对线圈或导线的电感以及线圈的匝数进行计算，以便对电路参数进行调整和改进。

下面仅列出多种线圈电感量的计算方法以供参考，其推导过程这里不准备详细介绍。

在进行电路计算的时候，一般都采用SI国际单位制，即导磁率采用相对导磁率与真空导磁率的乘积，即：μ=μrμ0 ，其中相对导磁率μr是一个没有单位的系数，μ0真空导磁率的单位为H/m。

几种典型电感1、圆截面直导线的电感其中：L：圆截面直导线的电感[H]l：导线长度[m]r：导线半径[m]μ0 ：真空导磁率，μ0=4π10-7 [H/m]【说明】这是在l>> r的条件下的计算公式。

当圆截面直导线的外部有磁珠时，简称磁珠，磁珠的电感是圆截面直导线的电感的μr倍，μr是磁芯的相对导磁率，μr=μ/μ0 ，μ为磁芯的导磁率，也称绝对导磁率，μr是一个无单位的常数，它很容易通过实际测量来求得。

2、同轴电缆线的电感同轴电缆线如图2-33所示，其电感为：其中：L：同轴电缆的电感[H]l：同轴电缆线的长度[m]r1 ：同轴电缆内导体外径[m]r2：同轴电缆外导体内径[m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】该公式忽略同轴电缆外导体的厚度。

3、双线制传输线的电感其中：L：输电线的电感[H]l：输电线的长度[m]D：输电线间的距离[m]r：输电线的半径[m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】该公式的应用条件是：l>> D ，D >> r 。

4、两平行直导线之间的互感两平行直导线如图2-34所示，其互感为：其中：M：输电线的互感[H]l ：输电线的长度[m]D：输电线间的距离[m]r：输电线的半径[m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】该公式的应用条件是：>> D ，D >> r 。

5、圆环的电感其中：L：圆环的电感[H]R：圆环的半径[m]r：圆环截面的半径[m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】该公式的应用条件是：R >> r 。

变压器的计算与选择

变压器的计算与选择一、变压器的基本原理变压器是利用电磁感应原理制成的一种电气设备，主要用于改变交流电压的大小。

它包括一个铁心和绕在铁心上的两个线圈，分别称为主线圈和副线圈。

主线圈与电源相连，通过电源提供电流，产生交变磁场；副线圈则与负载相连，将电能以较高或较低的电压传送至负载。

根据线圈的匝数比，主副线圈的电压比就确定了。

二、变压器的计算1.变压器的转比计算变压器的转比可以通过主线圈和副线圈的匝数比来计算。

即：转比=主线圈匝数÷副线圈匝数2.变压器的电流计算变压器的电流计算可以通过主副线圈的匝数比和主副电压之间的关系来计算。

即：主线圈电流=副线圈电流×转比副线圈电流=主线圈电流÷转比3.变压器的容量计算变压器的容量可以通过主副线圈的电流和电压之间的关系来计算。

即：变压器容量=主线圈电流×主线圈电压=副线圈电流×副线圈电压三、变压器的选择1.根据负载功率选择变压器容量首先要确定需要供电的负载功率，然后根据该负载功率来选择合适的变压器容量。

变压器容量的选择应稍大于负载的功率需求，以确保变压器能够提供足够的电能供应。

2.根据输入电压和输出电压选择变压器转比根据实际需要的输入电压和输出电压，确定变压器的转比。

需要注意的是，变压器的转比必须是整数或近似整数。

3.根据负载电流选择变压器额定电流根据负载的额定电流和变压器的转比，计算出变压器的额定电流。

变压器额定电流应略大于负载的额定电流，以确保变压器能够承受负载的正常运行。

4.根据使用环境选择变压器的冷却方式和绝缘等级根据变压器所处的环境条件，选择合适的冷却方式和绝缘等级。

常见的冷却方式有自然冷却和强制冷却两种，绝缘等级则根据使用的电压等级和环境条件来选择。

5.根据使用要求选择变压器的结构形式和特殊功能根据特定的使用要求，选择适合的变压器结构形式和特殊功能。

变压器的结构形式有无腔变压器、带腔变压器、微细变压器等，特殊功能有限流、调压、防爆等。

变压器绕制方法[1]

高频逆变器的变压器线圈绕制方法简单高频逆变器的绕制方法：首先用纸盒或塑料片根据铁芯面积做一个线圈架.然后在线圈架上绕线圈.先绕初级,初级绕好后,用电容器纸或牛皮纸绕三层,做为初次级的绝缘,再绕次级,次级两个54圈（这个变压器输入是220伏，输出是双27V）按照这样可以得出每圈是0.5V，也就是初级是440圈绕成的.次级绕好后再绕二层电容器纸或牛皮纸与铁芯绝缘.然后插铁芯,可以三片铁芯一起交叉插.铁芯插好后通电试验,如果电压符合要求,浇绝缘漆烘干.线圈的层与层之间可用电容器纸或牛皮纸绝缘.初级用薄纸.也可不用.本人用此方做过好多变压器.运行效果良好.高频逆变器变压器的制作:可根据自己的需要选用一个机床用的控制变压器.我用的是100W 的控制变压器.将变压器铁芯拆开,再将次级线圈拆下来.并记录下每伏圈数.然后重新绕次级线圈.用1.35mm的漆包线,先绕一个22V的线圈,在中间抽头,这就是主线圈.再用0.47的漆包线线绕两个4V的线圈为反馈线圈,线圈的层间用较厚的牛皮纸绝缘.线圈绕好后插上铁芯.将两个4V次级分别和主线圈连在一起,注意头尾的别接反了.可通电测电压.如果4V线圈和主线圈连接后电压增加说明连接正确,反之就是错的.可换一下接头.这样变压器就做好了.高频逆变器电阻的选择:两个与4V线圈串联的电阻可用电阻丝制作.可根据输出功率大小选择电阻的大小,一般的几个欧姆.输出功率大时,电阻越小,偏流电阻用1W的300欧姆的电阻.不接这个电阻也能工作.但由于管子的参数不一致有时不起振,最好接一个.三极管的选择:每边用三只3DD15并联.共用六只管子.电路连接好后检查无错误,就可以通电调整了.接上蓄电池,找一个100W的白炽灯做负载.打开开关,灯泡应该能正常发光.如果不能正常发光,可减小基极的电阻.直到能正常发光为止.再接上彩电看能否正常启动.不能正常启动也是减小基极的电阻.调整完毕后就可以正常使用了.我的高频逆变器和充电器做在了一个机壳内,输出并联在了家里的交流电源上.并安装上了继电器,停电时可自动切换为逆变器供电,并切断外电路,来电时自动接上交流电切断逆变器供电并转入充电状态.如果没有停电来电状态指示灯的话，停电来电时无感觉.初学者绕制高频变压器的方法|电源网这是一个从旧显示器上拆的标准EC40磁芯,比电动车冲电器上的EC40截面要大的多,做鱼机可绕制300-400瓦,用次、初、次就可.第一层:用0.58线排绕45匝后包好油纸不要剪断线,然后用0.8线6x6双线并绕4匝,(我是把6根一组拧成平均的小麻花的,这样方便,放心不会造成参数不齐的)绕紧后用油纸拉紧防松散包坚实然后再用不剪断的次级0.58线绕完次级所需的电压天生我就不是乖小孩女孩子常说我还有点怪虽然我长的象棵豆芽菜其实我心里也有我的爱绕制变压器的简单方法绕制变压器的方法相对比较简单：首先确定你的变压器功率．例如５０瓦，先到电器市场去购买绕变压器用的铁芯．那利有适合你适用的各种变压器铁心．这一步很重要．在变压器的面积确定后就要决定铁心的厚度．这里所说的面积主要是指铁心的中间部分的宽度我们叫它舌宽，铁心的面积等于舌宽乘以厚度．具体计算方法为：先计算每伏所需要的匝数．公式为：4.5乘以10的五次方再除以（铁心的磁通密度X铁心的截面积）．铁心的磁通密度是要凭经验来判断的一般在1000至20000高斯左右，取一片铁心用手上下来回的折以下，如比较脆容易折断磁通密度就比较高，质量就比较好．大约在15000至20000左右．接下来根据电压计算匝数，只要每伏匝数乘以电压就是了．计算初级220伏，然后计算次极灯丝，接下来计算屏极电压．然后就是要具体的绕制了，在绕之前先要做一个线圈的模具，是用硬纸板和胶粘接出来的中间一个方形的筒子大小和铁芯的外径一样（和舌宽与厚度一样），以便绕好了后将铁心一片一片的放进硬纸壳儿．但应该记住铁心在纸壳儿里边是交叉的放进去的目的是为了变压器制作完成后使用时铁芯漏磁少点儿．还应注意再绕制线圈时一般是先绕出及220伏的．再绕制屏极的，最后绕制灯丝的．另外还要根据它们各个线圈的具体需要电流强度来选择漆包线的线径．还应注意的是在绕制线圈时必须一圈一圈一层一层的密绕．不能够乱绕．尽管我们现在的漆包线的耐压强度都很高不太会出现匝间短路的现象．但密绕的目的主要是为了能够有效地减少经整流后的５０赫兹交流声．如果能够在初级和次极之间多绕一层隔离层就更好了．隔离层也使用漆包线任意线经只绕一层．只接一端而且是直接接地另一端空着．也可以降低交流声．还要指出的是在初级和次极之间是要使用普通的纸绕上两层为的是把初级和次级进行隔离开来以防触电．最后一道手续是全部绕制完成后先进行通电试验，用万用表测量一下各个绕组的输出电压是否准确．再确定无误后再进行一道手续：将变压器整体放入容器中倒入绝缘清漆，并使其浸透然后放在炉子边或是烤箱中烤干．这样在工作时铁心就不会因为固定不好而发出振动的翁嗡声．如同老的那种日光灯整流器发出的声音怎么样，现在知道变压器是怎样绕制了吧．动手试试吧，祝你成功．电源变压器计算（实例说明）电源变压器计算“黄金甲”同学提出电源变压器计算问题，汇总如下。

变压器绕制方法

高频逆变器的变压器线圈绕制方法简单高频逆变器的绕制方法：首先用纸盒或塑料片根据铁芯面积做一个线圈架.然后在线圈架上绕线圈.先绕初级,初级绕好后,用电容器纸或牛皮纸绕三层,做为初次级的绝缘,再绕次级,次级两个54圈（这个变压器输入是220伏，输出是双27V）按照这样可以得出每圈是0.5V，也就是初级是440圈绕成的.次级绕好后再绕二层电容器纸或牛皮纸与铁芯绝缘.然后插铁芯,可以三片铁芯一起交叉插.铁芯插好后通电试验,如果电压符合要求,浇绝缘漆烘干.线圈的层与层之间可用电容器纸或牛皮纸绝缘.初级用薄纸.也可不用.本人用此方做过好多变压器.运行效果良好.高频逆变器变压器的制作:可根据自己的需要选用一个机床用的控制变压器.我用的是100W 的控制变压器.将变压器铁芯拆开,再将次级线圈拆下来.并记录下每伏圈数.然后重新绕次级线圈.用1.35mm的漆包线,先绕一个22V的线圈,在中间抽头,这就是主线圈.再用0.47的漆包线线绕两个4V的线圈为反馈线圈,线圈的层间用较厚的牛皮纸绝缘.线圈绕好后插上铁芯.将两个4V次级分别和主线圈连在一起,注意头尾的别接反了.可通电测电压.如果4V线圈和主线圈连接后电压增加说明连接正确,反之就是错的.可换一下接头.这样变压器就做好了.高频逆变器电阻的选择:两个与4V线圈串联的电阻可用电阻丝制作.可根据输出功率大小选择电阻的大小,一般的几个欧姆.输出功率大时,电阻越小,偏流电阻用1W的300欧姆的电阻.不接这个电阻也能工作.但由于管子的参数不一致有时不起振,最好接一个.三极管的选择:每边用三只3DD15并联.共用六只管子.电路连接好后检查无错误,就可以通电调整了.接上蓄电池,找一个100W的白炽灯做负载.打开开关,灯泡应该能正常发光.如果不能正常发光,可减小基极的电阻.直到能正常发光为止.再接上彩电看能否正常启动.不能正常启动也是减小基极的电阻.调整完毕后就可以正常使用了.我的高频逆变器和充电器做在了一个机壳内,输出并联在了家里的交流电源上.并安装上了继电器,停电时可自动切换为逆变器供电,并切断外电路,来电时自动接上交流电切断逆变器供电并转入充电状态.如果没有停电来电状态指示灯的话，停电来电时无感觉.初学者绕制高频变压器的方法|电源网这是一个从旧显示器上拆的标准EC40磁芯,比电动车冲电器上的EC40截面要大的多,做鱼机可绕制300-400瓦,用次、初、次就可.第一层:用0.58线排绕45匝后包好油纸不要剪断线,然后用0.8线6x6双线并绕4匝,(我是把6根一组拧成平均的小麻花的,这样方便,放心不会造成参数不齐的)绕紧后用油纸拉紧防松散包坚实然后再用不剪断的次级0.58线绕完次级所需的电压天生我就不是乖小孩女孩子常说我还有点怪虽然我长的象棵豆芽菜其实我心里也有我的爱绕制变压器的简单方法绕制变压器的方法相对比较简单：首先确定你的变压器功率．例如５０瓦，先到电器市场去购买绕变压器用的铁芯．那利有适合你适用的各种变压器铁心．这一步很重要．在变压器的面积确定后就要决定铁心的厚度．这里所说的面积主要是指铁心的中间部分的宽度我们叫它舌宽，铁心的面积等于舌宽乘以厚度．具体计算方法为：先计算每伏所需要的匝数．公式为：4.5乘以10的五次方再除以（铁心的磁通密度X铁心的截面积）．铁心的磁通密度是要凭经验来判断的一般在1000至20000高斯左右，取一片铁心用手上下来回的折以下，如比较脆容易折断磁通密度就比较高，质量就比较好．大约在15000至20000左右．接下来根据电压计算匝数，只要每伏匝数乘以电压就是了．计算初级220伏，然后计算次极灯丝，接下来计算屏极电压．然后就是要具体的绕制了，在绕之前先要做一个线圈的模具，是用硬纸板和胶粘接出来的中间一个方形的筒子大小和铁芯的外径一样（和舌宽与厚度一样），以便绕好了后将铁心一片一片的放进硬纸壳儿．但应该记住铁心在纸壳儿里边是交叉的放进去的目的是为了变压器制作完成后使用时铁芯漏磁少点儿．还应注意再绕制线圈时一般是先绕出及220伏的．再绕制屏极的，最后绕制灯丝的．另外还要根据它们各个线圈的具体需要电流强度来选择漆包线的线径．还应注意的是在绕制线圈时必须一圈一圈一层一层的密绕．不能够乱绕．尽管我们现在的漆包线的耐压强度都很高不太会出现匝间短路的现象．但密绕的目的主要是为了能够有效地减少经整流后的５０赫兹交流声．如果能够在初级和次极之间多绕一层隔离层就更好了．隔离层也使用漆包线任意线经只绕一层．只接一端而且是直接接地另一端空着．也可以降低交流声．还要指出的是在初级和次极之间是要使用普通的纸绕上两层为的是把初级和次级进行隔离开来以防触电．最后一道手续是全部绕制完成后先进行通电试验，用万用表测量一下各个绕组的输出电压是否准确．再确定无误后再进行一道手续：将变压器整体放入容器中倒入绝缘清漆，并使其浸透然后放在炉子边或是烤箱中烤干．这样在工作时铁心就不会因为固定不好而发出振动的翁嗡声．如同老的那种日光灯整流器发出的声音怎么样，现在知道变压器是怎样绕制了吧．动手试试吧，祝你成功．电源变压器计算（实例说明）电源变压器计算“黄金甲”同学提出电源变压器计算问题，汇总如下。

工频变压器设计的计算

绕制工频变压器铁心匝数计算法变压器功率铁芯的选用按公式预计算：S＝1.25×根号P，(S是套着线圈部位铁芯的截面积，怎么算下面再讲，单位：CM，P为功率：W)1. 计算每伏需要绕多少匝(圈数)可按公式N ：线圈匝数B--硅钢片的磁通密度(T)，一般高硅钢片可达1.2-1.4T，中等的约1-1.2T，低等的约0.7-1T，最差的约0.5-0.7T。

S:铁心面积S=0.9ab /平方cmf: 频率50Hz（我国）B--为磁通密度(T)小知识：B值根据铁芯材料不同,A2和A3黑铁皮选0.8T;D11和D12(低硅片)选1.1T到1.2T;D21和D22(中硅片)选1.2T到1.4T;D41和D42(高硅片)选1.4T到1.6T;D310和D320(冷轧片)选1.6T 到1.8T;磁感应强度有一个过时的单位：高斯，其符号为G：1 T = 10000 G。

穿过一块面积的磁力线数目，称做磁通量，简称磁通，用Φ示。

磁通量的单位是韦伯，用Wb表示，以前还有麦克斯韦用Mx表示。

如果磁场中某处的磁感应强度为Ｂ，在该处有一块与磁通垂直的面，它的面积为Ｓ，则穿过它的磁通量就是Φ= BS公式：Φ=BS，适用条件是B与S平面垂直。

当B与S存在夹角θ时，Φ=B*S*cosθ。

Φ读“fai”四声。

单位：在国际单位制中，磁通量的单位是韦伯，符号是Wb，1Wb=1T*m^2;=1V*S，是标量，但有正负，正负仅代表穿向，磁感应强度Ｂ的单位是高斯（Ｇs），1 T = 10000 G；面积Ｓ的单位是平方厘米；磁通量的单位是麦克斯韦（Mx)。

当B与S存在夹角θ时，Φ=B*S*cosθ。

Φ读“fai”四声。

S--为铁芯有效面积（单位为平方厘米）S =0.9aba为铁芯中心柱的长b为厚度，（看你叠多少了）0.9是叠片系数（看你叠的紧密不紧密了），2 总匝数知道变压器线圈每伏匝数后,既可求出各绕组总匝数了即：W=UW0式中: W为某绕组总匝数(匝)U为该绕组电压注意！补偿带负载后绕组阻抗引起的次级电压降落,次级匝数应5%到20%(容量小的变压器取1 计算出初级线圈以10匝1V计算N1=220╳10=2200匝2次级线圈N2=8╳10╳1.05=84次级线圈匝数计算中的1.05是考虑有负荷时的压降3. 求导线直径如：要求输出8伏的电流是多少安？这里我假定为2安。

变压器的设计计算方法

变压器的设计计算方法变压器是一种用来将电能从一种电压变换到另一种电压的电力设备。

在进行变压器的设计计算时，需要考虑以下几个关键因素：1.功率计算：变压器的功率计算是最基本的设计参数。

功率是指变压器将输入电压转换为输出电压和电流的效率。

功率的计算通常基于负载或设备的功率需求。

2.变比计算：变压器的变比是指输入电压和输出电压之间的比率。

变比的计算可以通过功率的比例来确定。

例如，如果输入电压是220V，输出电压是110V，那么变比就是220/110=23.匝数计算：变压器的匝数是指变压器的线圈的总数。

匝数的计算是基于变比和电压比例的。

例如，如果变比是2，输入电压是220V，输出电压是110V，那么输入线圈的匝数就是220/2=110，输出线圈的匝数是110。

4.线圈的尺寸和截面积计算：线圈的尺寸和截面积的计算是基于电流密度和线圈的电流大小的。

电流密度是指单位面积上通过的电流量。

根据实际应用和设计要求，可以选择适当的电流密度值来计算线圈的尺寸和截面积。

5.磁芯的截面积计算：磁芯的截面积计算是为了确保变压器的磁路能够容纳所需的磁通量。

磁通量是指通过磁芯的磁场强度。

磁芯的截面积可以根据电压和频率来计算，以确保能够承受所需的磁通量。

6.冷却系统的设计：变压器的工作过程中会产生一定的热量，需要通过冷却系统来散发。

冷却系统的设计包括冷却介质的选择和冷却器的设计。

冷却介质可以是空气、油或水，并且需要根据实际应用来选择适当的冷却介质。

7.损耗和效率的计算：损耗和效率是衡量变压器性能的重要指标。

损耗可以分为铜损耗和磁损耗。

铜损耗是指线圈中电流引起的热损耗，磁损耗是指磁芯中磁场引起的热损耗。

效率是指变压器输出功率与输入功率之间的比率。

损耗和效率的计算可以通过使用合适的损耗模型和电流、电压、频率等参数进行。

以上是变压器设计计算的一些关键方法和考虑因素。

在实际设计过程中，还需要根据具体的应用需求和设计要求进行选择和优化。

通过合理的设计计算，可以确保变压器在工作中具有高效、稳定和可靠的性能。

线圈绕组的计算方法

线圈绕组的计算方法线圈绕组是电机和变压器中重要的组成部分，它负责将电流转换成电磁场，并产生相应的电磁力和电磁感应。

线圈绕组的设计和计算是电机和变压器设计中的关键环节之一、本文将介绍线圈绕组的计算方法，以帮助读者更好地理解和应用线圈绕组的设计。

1.线圈绕组的基本结构：线圈绕组通常由导线、绝缘材料和绕组形状组成。

导线是承载电流的部分，常见的导线材料有铜、铝等。

绝缘材料用于将导线之间以及导线与芯部等之间隔离开。

绕组形状是指导线在绕制过程中所采用的形状，如圆形、方形、椭圆形等。

2.线圈绕组的基本参数：线圈绕组设计过程中需要考虑一些基本参数，包括导线截面积、线圈层数、绕组尺寸、电流、励磁电压等。

导线截面积决定了导线承载电流的能力，通常根据电流大小和绕组所在的环境来选取合适的导线截面积。

线圈层数决定了线圈绕组的厚度和绕组长度，从而影响了线圈的内部电阻和电感。

绕组尺寸需要根据具体应用和空间限制来选取。

电流和励磁电压是依据电机和变压器的设计要求来确定的。

3.线圈绕组的计算方法：手工计算方法中，首先需要确定线圈的绕制形状。

根据绕制形状的不同，采用的计算公式也有所不同。

例如，对于圆形线圈绕组，可以根据绕组的半径和层数来计算线圈的长度和体积。

线圈长度的计算公式为：L=2nπr其中，L为线圈长度，n为绕组层数，r为绕组半径。

线圈的体积可以根据线圈长度和绕组尺寸来计算。

线圈体积的计算公式为：V=L*A其中，V为线圈体积，L为线圈长度，A为绕组尺寸。

R=ρ*L/A其中，R为电阻，ρ为导线电阻率，L为导线长度，A为导线截面积。

计算机辅助设计方法可以利用电磁场仿真软件来进行线圈绕组的优化设计。

电磁场仿真软件可以根据电机和变压器的几何结构、材料特性、电流和励磁电压等参数，来计算线圈的电流分布、磁场分布、电磁力、电感等性能指标。

通过改变线圈材料、层数、形状等参数，可以对线圈绕组进行多次仿真计算和优化设计，以满足电机和变压器的设计要求。

线圈匝数计算公式

线圈匝数计算公式在电气领域中，线圈是一种基础元件，它是由导体绕制而成的，用于电路中的电感、变压器和电机等设备。

线圈的匝数是其重要的参数之一，匝数的大小直接影响着线圈的电学性能。

因此，准确地计算线圈的匝数是电气工程师和电子爱好者必须掌握的技能之一。

一、线圈的匝数线圈的匝数指的是导线绕制的圈数，通常用N来表示。

线圈的匝数越多，电感值就越大，电阻值就越小。

线圈的匝数还与线圈的长度、直径、导线截面积等因素有关。

二、线圈匝数计算公式线圈匝数的计算公式有多种，其中比较常用的有以下几种：1. 线圈匝数N与线圈长度L的关系当线圈的长度L、导线直径d和导线间距s已知时，线圈匝数N 可以通过以下公式计算得出：N = L / (π× (d + s))其中，π是圆周率，d和s分别是导线直径和导线间距。

2. 线圈匝数N与线圈直径D的关系当线圈直径D、导线直径d和导线间距s已知时，线圈匝数N可以通过以下公式计算得出：N = (π× D) / (d + s)其中，π是圆周率，d和s分别是导线直径和导线间距。

3. 线圈匝数N与线圈总长度L和导线长度l的关系当线圈总长度L和导线长度l已知时，线圈匝数N可以通过以下公式计算得出：N = L / l其中，L是线圈的总长度，l是每个导线的长度。

三、实例以一个简单的电感线圈为例，假设线圈的总长度为20cm，导线直径为0.5mm，导线间距为0.2mm，求线圈的匝数。

根据线圈匝数N与线圈长度L的关系公式，可得：N = L / (π× (d + s)) = 20 / (π× (0.5 + 0.2)) ≈ 20.3 因此，该电感线圈的匝数约为20.3。

四、结论线圈匝数的计算是电气工程师和电子爱好者必须掌握的技能之一。

通过上述公式可以计算出线圈的匝数，掌握这些公式可以帮助工程师更好地设计和制造线圈，提高电路的性能。
