电子科技大学微机原理复试试题微机原理第一章练习题及解一：单项选择题●若二进制数为010111.101，则该数的十进制表示为（ B ）。
A：23.5 B：23.625C：23.75 D：23.5125●若无符号二进制数为11000110，则该数的十进制表示为（ A ）。
A：198 B：70C：126 D：49●十进制数81的8421BCD码为（ A ）。
A：81H B：51HC：18H D：15H●11000110为二进制原码，该数的真值为（ A ）。
A：-70 B：+70C：-198 D：+198●11000110为二进制补码，该数的真值为（ D ）。
A：+198 B：-198C：+58 D：-58●01000110为二进制补码, 该数的真值为（ A ）。
A：+70 B：-70C：+58 D：-58●字符A的ASCII码为41H，字符a的ASCII码为（ C ）。
A：41H B：42HC：61H D：62H●字符A的ASCII码为41H，字符B的ASCII码为（ B ）。
A：41H B：42HC：61H D：62H●字符9 的ASCII码为（ C ）。
因为9与A之间有7个字符A：09H B：9C：39H D：99●8位二进制数的原码表值范围为（ C ）。
A：0 ~ 255 B：-128 ~ +127C：-127 ~ +127 D：-128 ~ +128●8位二进制数的反码表值范围为（ C ）。
A：0 ~ 255 B：-128 ~ +127C：-127 ~ +127 D：-128 ~ +128●8位二进制数的补码表值范围为（ B ）。
A：0 ~ 255 B：-128 ~ +127C：-127 ~ +127 D：-128 ~ +128●8位二进制数的无符号数表值范围为（ A ）。
即无符号位A：0 ~ 255 B：-128 ~ +127C：-127 ~ +127 D：-128 ~ +128●n+1位符号数X的原码表值范围为（ A ）。
2006年中国科学院大学复试专业综合试题【圣才出品】
2006年中国科学院大学复试专业综合试题必答题（共60分）1．请解释下列概念（5分）杨氏模量；居里温度；布拉格衍射；布拉菲点阵；吉布斯自由能；2．12126 C 及C ＝12.011各表示什么意义。
（5分） 3．一个盛半杯水的杯子放在天平的左端，右端放砝码使其平衡。
将一个体积为10立方厘米重50克的石头放入这杯水中，这时为使其平衡右端应放多大砝码？如果用绳子将石头吊在架上，再将其浸入这杯水中，使其平衡右端应放多大砝码？（6分）4．某年级60人中有2/3的同学爱打乒乓球，3/4爱踢足球，4/5的同学爱打篮球，这三项运动都爱好的有22人。
这个年级中三项运动都不爱好的最多有多少人？请说明理由。
（4分）5．很多景区里设有供游人休息的水泥桌凳或铸铁桌凳，在炎热阳光的照射下，用手摸户外的水泥桌凳和铸铁桌凳，会感到铸铁桌凳比水泥桌凳烫手，请解释该现象的原因？（6分）6．一个直角三角形的斜边用一条直角锯齿线代替，并使锯齿线长等于两直角边长之和。
当锯齿趋向无穷多个时，锯齿线长等于斜边长。
进而推论出斜边长等于两直角边长之和的谬论。
请解释该推论出错的原因。
（6分）7．温度计中的测温介质通常选择汞、酒精等，而不是选用水，请说明原因。
（6分）8．在托盘天平上，用四只砝码可以一次称量一个在1－40克间具有任意整数质量的物体，这四只砝码的质量（克）应为： （4分）A ．1，7，11，21B ．1，5，7，27C ．1，3，9，27D ．2，3，11，249．金属块体M 表面氧化反应后形成MO （2M ＋O 2＝2MO ），使M 的质量增加，如果单位面积增重为△W ，且符合（△W ）2＝kt 。
k 为常数，t 为时间，)exp(0T k Q k k B -=。
k 0为常数，Q 为激活能，k B 为玻耳兹曼常数，T 为绝对温度。
请写出确定k 和Q 值的具体试验方案和步骤（包括主要仪器或测量工具）。
（8分）10．写一篇短文（500字左右），论述国家创新能力与下列因素的关系：①综合国力；②人员素质；③政策与法规；④仪器、设备；⑤文化与社会环境；或其它你认为重要的因素。
微电子笔试（笔试和面试题）有答案
微电子笔试（笔试和面试题）有答案第一部分：基础篇（该部分共有试题8题,为必答题，每位应聘者按自己对问题的理解去回答，尽可能多回答你所知道的内容。
若不清楚就写不清楚）。
1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。
数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。
模拟信号，是指幅度随时间连续变化的信号。
例如，人对着话筒讲话，话筒输出的音频电信号就是模拟信号，收音机、收录机、音响设备及电视机中接收、放大的音频信号、电视信号，也是模拟信号。
数字信号，是指在时间上和幅度上离散取值的信号，例如，电报电码信号，按一下电键，产生一个电信号，而产生的电信号是不连续的。
这种不连续的电信号，一般叫做电脉冲或脉冲信号，计算机中运行的信号是脉冲信号，但这些脉冲信号均代表着确切的数字，因而又叫做数字信号。
在电子技术中，通常又把模拟信号以外的非连续变化的信号，统称为数字信号。
FPGA是英文Field－Programmable Gate Array的缩写，即现场可编程门阵列，它是在PAL、GAL、EPLD 等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
2、你认为你从事研发工作有哪些特点？3、基尔霍夫定理的内容是什么？基尔霍夫电流定律:流入一个节点的电流总和等于流出节点的电流总和。
基尔霍夫电压定律:环路电压的总和为零。
欧姆定律: 电阻两端的电压等于电阻阻值和流过电阻的电流的乘积。
4、描述你对集成电路设计流程的认识。
模拟集成电路设计的一般过程：1.电路设计依据电路功能完成电路的设计。
2.前仿真电路功能的仿真，包括功耗，电流，电压，温度，压摆幅，输入输出特性等参数的仿真。
中国科学院微电子研究所 2009年真题
中国科学院微电子研究所2009年招收攻读硕士学位研究生入学统一考试试题科目名称：半导体物理、器件及集成电路考生须知：1.本试卷满分为150分,全部考试时间总计180分钟。
2.所有答卷必须写在答题纸上,写在试题纸上或草稿纸上一律无效。
一、（40分）解释下列名词及概念1．空穴2．杂质补偿作用3．本征半导体4．热载流子5．非平衡载流子的寿命6．隧道击穿7．欧姆接触8．表面态二、（50分）简答题1．简述禁带变窄的原因；2．画出NMOSFET的剖面图和管芯顶视图；3．画出双极性npn晶体管、横向pnp晶体管和衬底pnp晶体管的剖面图；4．简述霍耳效应；5．画出CMOS反相器的电路图并简述其性质。
科目名称：半导体物理、器件及集成电路共2 第1页三、（20分）在实际的硅、锗中，价带中起作用的能带是极值相重合的两个能带，与两个能带相对应的轻空穴有效质量为pl m ，重空穴有效质量为ph m 。
证明：硅、锗中价带顶空穴有效质量为=*p m 322323])()[(ph pl m m +四、（20分）已知锗中本征电阻率为cm i ⋅Ω=9.44ρ。
现在锗中掺入施主杂质和受主杂质，其浓度分别为31410-=cm N D 和313107-⨯=cm N A ，加一定电场强度的电场后电流密度为2/40cm mA j =。
求所加电场强度E 的大小。
)/(39002s V cm u N ⋅=)/(19002s V cm u p ⋅= 五、（20分） 用光照射N 型硅的半导体表面，在表面处均匀地产生非平衡载流子的浓度为31310)0(-=∆cm p ，已知迁移率)/(13502s V cm u N ⋅=、)/(5002s V cm u P ⋅=，非平衡载流子的寿命为s p 610-=τ。
求：（1）少子扩散长度；（2）在离表面两个扩散长度处的少子浓度；（3）在离表面两个扩散长度处的空穴扩散电流密度；科目名称：半导体物理、器件及集成电路 共2 第2页。
2019年中国科学院微电子研究所科教中心培训主管招聘试题及答案解析 .doc
2019年中国科学院微电子研究所科教中心培训主管招聘试题及答案解析1、下列选项中，最能体现出法定公文的“规范性”的是（）。
单项选择题A、由法定机关或组织制发B、从文种名称到行文关系等，国家有关部门都作出严格规定C、内容必须完全符合党和国家的各项方针、政策D、针对公务活动中的某个问题而制发【答案】A【解析】公文是国家机关、团体及企事业单位在行使职权和实施管理的过程中形成的具有法定效力与规范体式的文书，是进行公务活动的重要工具。
最能体现出法定公文的“规范性”的是公文是由法定机关或组织制发。
2、衡量一台计算机优劣的主要技术指标通常是指（）。
单项选择题A、所配备的系统软件的优劣B、CPU、运算速度和存储容量等C、显示器的分辨率、打印机的配置D、硬盘容量的大小【答案】B【解析】衡量—台计算机优劣的主要技术指标通常是看电脑的CPU、运算速度和存储容量。
故本题答案选B。
3、浏览器软件浏览网站时，“收藏夹”的作用是（）。
单项选择题A、记住某些网站的地址B、复制网页上的内容C、打印网页中的内容D、隐藏网页中的内容【答案】A【解析】浏览器软件浏览网站时，“收藏夹，，的作用是记住用户常用网站的地址。
故本题答案选A。
4、各级机关公文处理的管理机构是（）。
单项选择题A、办公厅(室)B、收发室C、人事处D、档案室【答案】A【解析】《党政机关公文处理工作条例》第7条规定，各级党政机关办公厅（室）主管本机关的公文处理工作，并对下级机关的公文处理工作进行业务指导和督促检査。
故本题答案选A。
5、《XX市人民政府关于控制烟花爆竹销售燃放的通告》的主要特点是（）。
单项选择题A、被动服从性B、知照性，需要人们周知的事情C、教育性，以引起人们的警觉和注意D、较强的时效性【答案】B【解析】《党政机关公文处理工作条例》第8条规定，通告适用于在一定范围内公布应当遵守或者周知的事项。
故本题答案选B。
6、我国事业单位管理制度改革的基本方式是进行（）。
微电子学面试试题

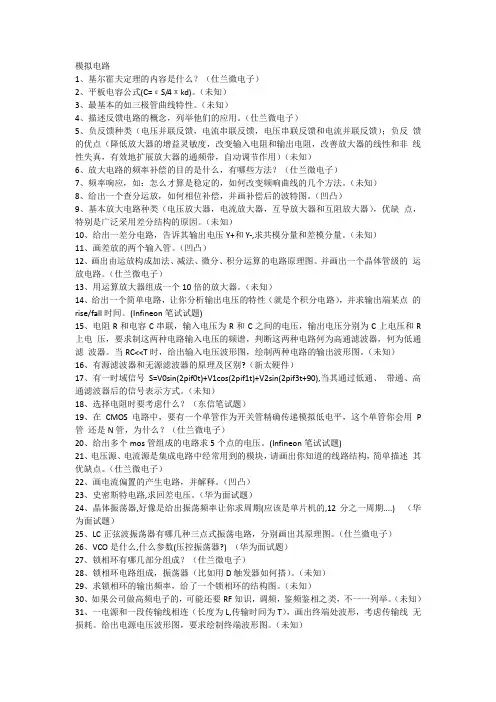

模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的rise/fall时间。
(Infineon笔试试题)15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R 上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当RC<<T时，给出输入电压波形图，绘制两种电路的输出波形图。
（未知）16、有源滤波器和无源滤波器的原理及区别?（新太硬件）17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。
（未知）18、选择电阻时要考虑什么？（东信笔试题）19、在CMOS电路中，要有一个单管作为开关管精确传递模拟低电平，这个单管你会用P 管还是N管，为什么？（仕兰微电子）20、给出多个mos管组成的电路求5个点的电压。
中科院微电子所,面试
竭诚为您提供优质文档/双击可除中科院微电子所,面试篇一：我的面试经历我今年面试的设计，进去面试自我介绍时把自己的研究方向说一下，一般有设计、器件和工艺三种。
也可以说细一点，比如说器件想做gaas之类的，但需要对这方面有一定了解，别到时候弄巧成拙。
如果暂时还没有方向，可以不说那么细。
我进去之后，自我介绍完，老师跟我闲聊了3到4分钟，然后开始问我专业课了，一般都会问毕设，关于毕设，建议面试前找老师或者学长详细了解其中的过程，以及其中一些关键的东西。
设计的还会问有没有做过什么项目或者课程设计之类的东西。
我的话，老师问了我毕设和课程设计，刚开始问了我一个概念，我也忘了具体是什么了，我不会，我当时就跟老师这个我不会，后来在问课程设计的过程中问了我nmos和pmos谁的迁移率大？大多少？我的面试就这些了。
我们学校其他同学的一些面试情况。
一个面试设计的女生，问了信号系统的几个问题，一个是什么是线性时不变系统，还有一个是抽样定理是什么，为什么是2倍以及对于一个正弦波对其进行抽样后，要想无失真恢复其波形，最少应该在一个周期内采样几点。
还有就是问了她关于课程设计的一些东西。
一个男生也是面试设计，问了信号系统的问题，dFt与z变换的关系。
我们三个初试考的都是信号与系统，我的话老师就没问我信号系统的问题，问的问题一般来说随机性很大，老师想到什么了，就问什么了，但是问的问题跟你之前说的方向有关。
还有一个面试设计的同学，老师问了数字电路跟模拟电路的区别，d触发器的建立时间和保持时间是什么。
其他一些面试器件跟工艺的同学，器件类的,老师问了空穴与空位的区别，散射机构有哪些，这些机构的原理又是什么。
说说能带论，迁移率与什么有关，为什么。
能想起来的就这么多了。
如果面试器件的话，把半导体物理好好看一下，基本都能答出来，问的问题都很常规，复习的时候不要想着老师问的问题你都会，也不可能让你都答出来，答出个大概就行。
工艺的，问了为什么现在的半导体其材料大部分都是si以及si有哪些特性。
中兴通讯微电子研究院社会招聘面试题库（数字硬件）
中兴通讯微电子研究院社会招聘面试题库（数字硬件）中兴通讯微电子研究院社会招聘面试题库数字硬件本题库主要是面向2010年微电子研究院数字硬件社会招聘人员。
要求人员的基本素质为：A有一定的逻辑推理能力B掌握基本的数字电路知识C了解集成电路行业的基本术语D有项目的团队合作工作经历使用时请务必删除红色字体，红色字体为答案，以及该题对应的难度等级说明。
使用时从目前题库中选择。
建议分值设置：单选题2分，判断题1分，逻辑推理题2分，简单问答题3分1单选题（每题2分，共30题）1、以下哪个不是理想设计具有的特征（C ）中级A．最小的复杂度B．易于维护C．紧耦合D．可扩展性E．可重用性F．层次性2、以下哪个不是代码实现的外在质量要求（A ）高级A．可读性B．完整性C．可靠性D．健壮性E．可用性3、关于总线说法错误的是（C ）中级A．总线是多个器件互联的一些连线的总称B．总线上一定存在主控制器和从控制器C．总线上连接的器件必须实现总线要求的全部时序D．总线之间的互联需要桥设备进行通信4、关于总线主器件说法正确的是（B ）初级A．谁接收请求谁就是主器件B．谁发送请求谁就是主器件C．谁仲裁请求谁就是主器件5、下列哪个是常用的TTL逻辑电平（B）A．0.1VB． 1.2VC． 4.8VD．5V6、为了实现逻辑（A XOR B）OR （C AND D），请选用以下逻辑中的一种（D ）A．INVB．ANDC．ORD．NANDE．NORF．XOR7、IC前端设计中的电路仿真工具是（C）A．Spectre micro microwaveB．ProtelC．synopsys vcsD．Mentor renior8、为提高运算速度，当前DSP采用（B）结构A．冯．诺依曼B．哈佛C．多核D．非堆成多处理器（ASMP）9、VHDL是（A）的英文缩写：A．VHIC Hardware Description LanguageB．Visual Hardware Description LanguageC．Verilog Hardware Description LanguageD．Vera Hardware Description Language10、在数字IC设计中，RTL的含义是：（C）初级A．Real Time LogisticsB．Real Time LanguageC．Register Transfer LevelD．Real-Time Link11、下列不属于硬件设计语言的是：（D）初级A．VerilogB．VHDLC．System VerilogD．System C12、关于验证测试的目的描述，错误的是：（A ）高级A．通过测试可以确保交付的产品没有缺陷B．测试的最终目的是确保交给用户的产品符合用户的需求C．检查被测试对象是否做了规定要做的事D．检查被测试对象是否做了没有规定要做的事13、用硬件描述语言设计编码时，如果if语句后面没有跟else，下列描述正确的是：（C）高级A．会有语法错误B．任何情况下都没有影响C．在组合逻辑中会产生锁存器D．在时序逻辑中会产生锁存器14、请阅读下面的代码：初级module count(out,data,load,reset,clk);output[7:0] out;input[7:0] data;input load,clk,reset;reg[7:0] out;always @(posedge clk)beginif (!reset) out = 8'h00;else if (load) out = data;else out = out + 1;endendmodule请问，上述代码描述的模块是：（D）A．异步清零，异步置数计数器B．同步清零，异步置数计数器C．异步清零，同步置数计数器D．同步清零，同步置数计数器15、以下哪个不是配置管理软件？（D ）初级A．subversionB．cvsC．clearcaseD．flowtracer16、在电信传输中，往往在传输前进行加扰，加扰操作的主要作用是：（B ）中级A．有利于减少传输过程中的差错率B．有利于接收端的时钟恢复C．有利于保密D．有利于采用更高的传输速度17、在OSI七层模型中，第1层是物理层，第7层是应用层，第4层是：（D ）初级A．会话层B．网络层C．数据链路层D．传输层E．表示层18、计算机的内存储器一般可分为RAM和ROM，掉电后，描述正确的是（D ）初级A．RAM和ROM中的数据都丢失B．RAM中的数据保留，ROM中的数据丢失C．RAM和ROM中的数据都保留D．RAM中的数据丢失，ROM中的数据保留19、时序电路中不可缺少的部分为（C ）初级A．组合电路B．记忆电路C．同步时钟信号D．组合电路和记忆电路20、双向数据总线常采用下列哪个构成（B ）初级A．数据分配器B．三态门C．数据选择器D．译码器路21、关于ASIC和FPGA的描述，错误的是（C ）初级A．FPGA是可编程ASICB．ASIC是专用集成电路C．FPGA是综合后的网表文件D．FPGA和ASIC是有区别的22、下列不属于数字前端仿真工具的是（D ）初级A．vcsB．modelsimC．nc-verilogD．verdi23、下列状态变化过程属于格雷码(Gray code)的是（A ）初级A．4’b0101 → 4’b0100 → 4’b1100 → 4’b1101B．4’b1000 → 4’b0001 → 4’b0010 →4’b0011 C．4’b0000 → 4’b1000 → 4’b0100 → 4’b1100 D．4’b1000 → 4’b0100 → 4’b0010 → 4’b0001 24、下列哪个语句是不可综合的：（C ）初级A．function;B．for循环C．initialD．casex25、下列软件中哪一项不是仿真工具：（C ）初级A．VCS;B．ncsimC．nLintD．modelsim26、V ertex5系列是那家FPGA供应商的芯片（B ）初级A．Lattice;B．XilinxC．Altera;D．Actel.27、FPGA芯片里面的PLL是用于（C ）初级A．信号延时;B．布局布线C．时钟锁定D．IO锁定28、跨越异步时钟域传输数据时，易产生下列问题（B ）初级A．毛刺;B．亚稳态；C．串扰D．信号完整性差29、下列描述哪一项不正确（C ）初级A．时序逻辑在任何条件下都能稳定工作；B．组合逻辑的功能依赖于器件的延迟；C．时序逻辑的输出只取决于当前输入D．设计组合逻辑应避免组合逻辑反馈环。
