乙醛氧化制醋酸工艺——精制工段第一章概述大庆醋酸装置是大庆三十万吨乙烯一期工程的组成部分。
此装置是依靠国内技术力量，参考上海石油化工总厂的实际生产情况，由上海医药设计院设计。
大庆醋酸装置是西德引进乙醛装置的配套工程，起始原料为乙烯，乙烯氧化生成乙醛，再由乙醛为原料氧化生成醋酸。
醋酸装置设计年生产能力为成品醋酸7 万吨/年。
同时生产副产品混酸700吨/年，醋酸甲酯650 吨/年。
1997 年10 月改扩建，年生产能力为10 万吨。
第二章生产方法及工艺路线一生产方法及反应机理。
乙醛首先氧化成过氧醋酸，而过氧醋酸很不稳定，在醋酸锰的催化下发生分解，同时使另一分子的乙醛氧化，生成二分子乙酸。
氧化反应是放热反应。
CH3CHOO2→CH3COOOHCH3COOOHCH3CHO→2CH3COOH 在氧化塔内，还有一系列的氧化反应。
乙醛氧化制醋酸的反应机理一般认为可以用自由基的链接反应机理来进行解释，常温下乙醛就可以自动地以很慢的速度吸收空气中的氧而被氧化生成过氧醋酸：过氧醋酸以很慢的速度分解生成自由基。
自由基引发一系列的反应生成醋酸。
但过氧醋酸是一个极不安定的化合物，积累到一定程度就会分解而引起爆炸。
因此，该反应必须在催化剂存在下才能顺利进行。
催化剂的作用是将乙醛氧化时生成的过氧醋酸及时分解成醋酸，而防止过氧醋酸的积累、分解和爆炸。
二工艺流程简述。
1、装置流程简述本装置反应系统采用双塔串联氧化流程，乙醛和氧气首先在全返混型的反应器——第一氧化塔T-101 中反应（催化剂溶液直接进入T-101 内）然后到第二氧化塔T-102 中再加氧气进一步反应，不再加催化剂。
一塔反应热由外冷却器移走，二塔反应热由内冷却器移除，反应系统生成的粗醋酸进入蒸馏回收系统，制取成品醋酸。
蒸馏采用先脱高沸物，后脱低沸物的流程。
粗醋酸经氧化液蒸发器E-201 脱除催化剂，在脱高沸塔T-201 中脱除高沸物，然后在脱低沸塔T-202 中脱除低沸物，再经过成品蒸发器E-206 脱除铁等金属离子，得到产品醋酸。
乙醛氧化制备乙酸分离工段设计-毕业设计
目录摘要........................................ 错误!未定义书签。
ABSTRACT...................................... 错误!未定义书签。
1 绪论 (1)1.1 概述 (1)1.1.1 乙酸的工业现状 (1)1.2 工艺技术的比较与选择 (2)1.3 原料及产品规格 (2)1.4 三废处理 (2)1.4.1 废气处理 (2)1.4.2 废水处理 (2)1.5 确定方案 (3)1.5.1 设计依据 (3)1.5.2 设计方法 (3)1.5.3 设计流程 (3)1.6 操作条件的确定 (4)1.6.1 塔板类型的选取 (4)1.6.2 进料状态 (4)1.6.3 加热方式的选择 (4)2 精馏塔的工艺计算 (5)2.1 物性数据 (5)2.1.1 粗醋酸中各组分的物理性质 (5)2.1.2醋酸水溶液气-液平衡关系表 (5)2.1.3水和醋酸的安托尼常数 tC B A P +-=0lg ....................... 5 2.2 物料平衡 (6)2.3氧化塔物料衡算 (6)2.4 蒸发器物料衡算 (9)2.5精馏塔T101物料衡算 (10)2.5.1原料液及塔顶，塔底产品的平均摩尔质量 (10)2.5.2物料衡算 (10)2.5.3塔顶，进料和塔釜温度的计算 (10)2.5.4平均相对挥发度的计算 (11)2.5.5最小回流比的计算和适宜回流比的确定及 (11)2.5.6最小理论塔板数确定 (12)2.5.7全塔理论塔板数 (12)2.5.8实际塔板数和进料位置 (12)2.6精馏塔T102的物料衡算 (13)2.7 醋酸回收塔物料衡算 ....................................... 13 3 精馏塔主要尺寸计算 . (15)3.1精馏塔T101设备计算 (15)3.1.1操作压强 (15)3.1.2操作温度 (15)3.1.3平均分子量 (15)3.1.4平均密度（参考《化工原理上册附录图7》） (16)3.1.5表面张力的计算（参考《化工原理上册附录图7》） (18)3.2精馏塔T101主要尺寸计算 (18)3.2.1流量的计算 (18)3.2.2塔径的计算 (19)3.2.3塔板结构的设计 (20)3.2.4塔板流体力学验算 (23)3.2.5塔板负荷性能图 (27)3.2.5塔的高度计算 (33)4 热量衡算 (36)4.1.数据 (36)4.2冷凝器的热负荷 (36)4.3冷却水消耗量 (38)4.4加热器热负荷及全塔热量衡算 (38)5 主要设备设计和选型 (40)5.1接管的设计 (40)5.1.1进料管 (40)5.1.2回流管 (40)5.1.3釜液出口管 (40)5.1.4塔顶蒸汽管 (41)5.1.5加热蒸汽管 (41)5.2冷凝器的选型 (42)6.结论........................................ 错误!未定义书签。

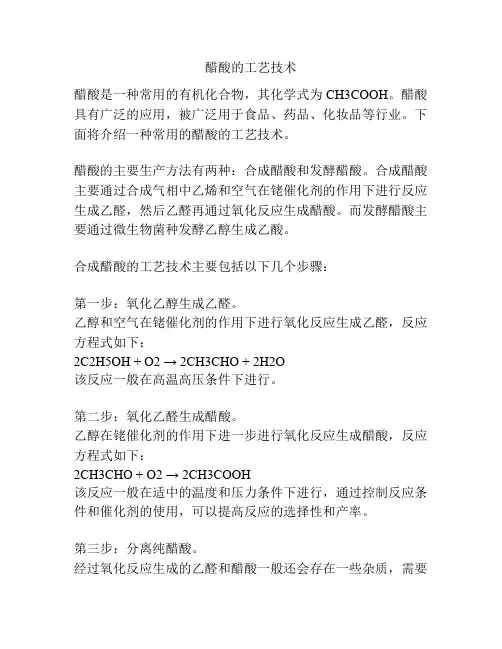

醋酸的工艺技术
醋酸的工艺技术醋酸是一种常用的有机化合物，其化学式为CH3COOH。
醋酸具有广泛的应用，被广泛用于食品、药品、化妆品等行业。
下面将介绍一种常用的醋酸的工艺技术。
醋酸的主要生产方法有两种：合成醋酸和发酵醋酸。
合成醋酸主要通过合成气相中乙烯和空气在铑催化剂的作用下进行反应生成乙醛，然后乙醛再通过氧化反应生成醋酸。
而发酵醋酸主要通过微生物菌种发酵乙醇生成乙酸。
合成醋酸的工艺技术主要包括以下几个步骤：第一步：氧化乙醇生成乙醛。
乙醇和空气在铑催化剂的作用下进行氧化反应生成乙醛，反应方程式如下：2C2H5OH + O2 → 2CH3CHO + 2H2O该反应一般在高温高压条件下进行。
第二步：氧化乙醛生成醋酸。
乙醇在铑催化剂的作用下进一步进行氧化反应生成醋酸，反应方程式如下：2CH3CHO + O2 → 2CH3COOH该反应一般在适中的温度和压力条件下进行，通过控制反应条件和催化剂的使用，可以提高反应的选择性和产率。
第三步：分离纯醋酸。
经过氧化反应生成的乙醛和醋酸一般还会存在一些杂质，需要通过物理方法进行分离和纯化。
常用的方法包括蒸馏、萃取、结晶等。
发酵醋酸的工艺技术主要包括以下几个步骤：第一步：制备发酵菌种。
从发酵醋酸中分离纯净的发酵菌种，并培养扩大菌种量，保证发酵过程中菌种的活性和数量。
第二步：发酵乙醇生成乙酸。
将发酵菌种和含有适量糖分的溶液（常用的原料包括小麦、稻谷等）进行发酵，生成乙酸。
发酵过程中需要控制适宜的温度和pH值，以及适当的搅拌和通气条件。
第三步：分离纯醋酸。
经过发酵生成的醋酸中还会存在一些杂质，需要通过物理方法进行分离和纯化。
常用的方法包括离心、过滤、蒸馏等。
以上就是醋酸的两种常用工艺技术的基本步骤。
在实际生产中，根据不同的需求和条件，可以进行工艺优化和改良，以提高产品的质量和产量。
同时，也需要注意环境保护和资源节约，采用清洁生产技术，减少废物和污染的生成，推动醋酸工艺的可持续发展。

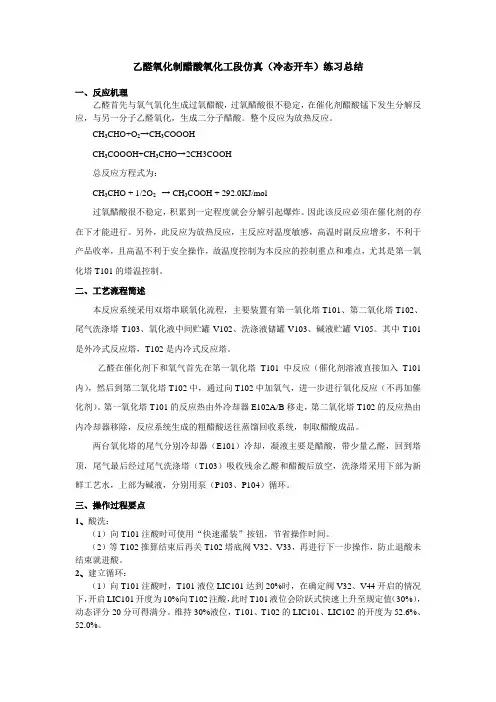

乙醛氧化制醋酸氧化工段仿真练习总结

乙醛氧化制醋酸氧化工段仿真（冷态开车）练习总结一、反应机理乙醛首先与氧气氧化生成过氧醋酸，过氧醋酸很不稳定，在催化剂醋酸锰下发生分解反应，与另一分子乙醛氧化，生成二分子醋酸。
整个反应为放热反应。
CH3CHO+O2→CH3COOOHCH3COOOH+CH3CHO→2CH3COOH总反应方程式为：CH3CHO + 1/2O2 → CH3COOH + 292.0KJ/mol过氧醋酸很不稳定，积累到一定程度就会分解引起爆炸。
因此该反应必须在催化剂的存在下才能进行。
另外，此反应为放热反应，主反应对温度敏感，高温时副反应增多，不利于产品收率，且高温不利于安全操作，故温度控制为本反应的控制重点和难点，尤其是第一氧化塔T101的塔温控制。
二、工艺流程简述本反应系统采用双塔串联氧化流程，主要装置有第一氧化塔T101、第二氧化塔T102、尾气洗涤塔T103、氧化液中间贮罐V102、洗涤液储罐V103、碱液贮罐V105。
其中T101是外冷式反应塔，T102是内冷式反应塔。
乙醛在催化剂下和氧气首先在第一氧化塔T101中反应（催化剂溶液直接加入T101内），然后到第二氧化塔T102中，通过向T102中加氧气，进一步进行氧化反应（不再加催化剂）。
第一氧化塔T101的反应热由外冷却器E102A/B移走，第二氧化塔T102的反应热由内冷却器移除，反应系统生成的粗醋酸送往蒸馏回收系统，制取醋酸成品。
两台氧化塔的尾气分别冷却器（E101）冷却，凝液主要是醋酸，带少量乙醛，回到塔顶，尾气最后经过尾气洗涤塔（T103）吸收残余乙醛和醋酸后放空，洗涤塔采用下部为新鲜工艺水，上部为碱液，分别用泵（P103、P104）循环。
三、操作过程要点1、酸洗：（1）向T101注酸时可使用“快速灌装”按钮，节省操作时间。
（2）等T102推算结束后再关T102塔底阀V32、V33，再进行下一步操作，防止退酸未结束就进酸。
2、建立循环：（1）向T101注酸时，T101液位LIC101达到20%时，在确定阀V32、V44开启的情况下，开启LIC101开度为10%向T102注酸，此时T101液位会阶跃式快速上升至规定值（30%），动态评分20分可得满分。
