臭氧发生器生产工艺及流程图
臭氧发生器原理图和电路原理图,臭氧发生器安装方法
臭氧发生器原理图和电路原理图,臭氧发生器安装方法臭氧发生器是用于制取臭氧气体（O3）的装置。
臭氧易于分解无法储存，需现场制取现场使用（特殊的情况下可进行短时间的储存），所以凡是能用到臭氧的场所均需使用臭氧发生器。
臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用。
臭氧发生器产生的臭氧气体可以直接利用，也可以通过混合装置和液体混合参与反应。
下面一起来了解臭氧发生器原理图和电路原理图,臭氧发生器安装方法吧。
一、臭氧发生器原理1.电晕放式臭氧发生器工作原理：干燥的氧气或含氧气体流过由内电和外电极组成的电晕放电区，放电区内施加数千伏的高频高压电能，将流入放电区的原料气电离生成臭氧。
2.电解式臭氧发生器原理：利用水的电化学氧化法生成臭氧。
含有水化荧光阴离子电解质的水中，在近似室温下以高电流功率可将水氧化成臭氧。
二、臭氧发生器电路原理图臭氧部分需要控制的参数主要有浓度和流量。
流量的实现只需调节相应的调节阀就可以实现，而臭氧浓度则跟许多因素有关，如气源、电源、发生器的结构和冷却方式。
在本设计中主要调节臭氧发生器的工作频率，实现对臭氧浓度的调节。
保持气体流量不变的情况下，调节臭氧发生器逆变电源的输出频率，工作频率改变，则高压放电功率改变，从而实现臭氧浓度的调节。
本文的臭氧发生器采用介质阻挡电晕放电法来产生臭氧。
主要由空气预处理系统、冷却系统、供电电源和放电室(采用管式臭氧发生单元即为臭氧发生管)等四部分组成。
本文涉及的臭氧发生器示意图如图1所示，即用空气压缩机把空气压入气体净化除湿设备，出来的千燥洁净空气导入臭氧发生管，由高压电源对臭氧发生管供电，在电极间放电，使流过臭氧发生管的空气形成一定浓度的臭氧。
由于在电晕放电时，会导致电极和介电体表面温度的升高，因而加速臭氧的分解，所以必须对臭氧发生管进行冷却，以控制管内工作温度在一定范围内。
早期的臭氧发生器供电系统采用工频直接升压方式，此法的优点是结构简单。
臭氧发生器生产工艺及流程图
臭氧发生器生产工艺及流程图一、臭氧发生器设计、制造和检验依据1.臭氧发生器设计、制造标准a.中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；b.国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》；c.臭氧发生器生产企业标准。
2. 臭氧发生器检验标准a.中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》；b.臭氧发生器生产企业检验标准。
二、臭氧发生器设计条件标准臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。
a.温度臭氧发生器设计环境温度范围为0—40℃。
b.湿度臭氧发生器设计相对湿度＜90%。
c.冷却水使用水冷却的臭氧发生器设计冷却水温度≤30℃，一般可使用工厂的循环冷却水作为臭氧发生器的冷却水。
d.大气压臭氧发生器按标准大气压设计，即大气压为101.3KPa，大气压的变化对设备正常工作基e. 气源条件臭氧发生器使用的气源要求露点≤-45℃。
f.电源条件湖南沃邦环保科技有限公司编制对于标准型臭氧发生器,一般使用220V/1ph/50Hz电源，或380V/3ph/50Hz电源。
g.如用户有特殊使用条件和要求,可按用户要求设计(防爆等)。
三、臭氧发生器的设计1、臭氧放电室的设计臭氧产量和臭氧浓度是臭氧放电室设计的基本依据,通常是放电体(管)单位臭氧产量来确定放电单元臭氧产量:Gx=SxQGx —放电单元臭氧产量S —放电单元放电面积Q —单位放电面积臭氧产量放电单元数量N=G/GxN—放电单元数量G —设计臭氧产量Gx —放电单元臭氧产量N 确定后,可根据需要将放电定设计成立式或卧式,放电室设计时应考虑容积重量,冷却水压力,气体压力等诸多因素.放电气隙设计是根据使用介质,电源频率和加工能力精度来确定.注意:放电室设计是依据放电单元臭氧产量.放电单元产量必须经严格条件的实验来确定,否则.设计产量会相差甚远.2、电源系统的设计臭氧电源设计是根据臭氧产量和放电单元臭氧产量所耗功率来设计,电源频率、电源电压与使用介质,放电气隙大小有关.可根据有条件的实验数据获得.臭氧电源系统包括电源控制系统、整流、变频器、升压变压器，它的作用就是向臭氧放电室湖南沃邦环保科技有限公司编制提供必要条件—高压交变电场，而臭氧产生效率与高压电源成正向增长关系，因此臭氧电源系统在整个臭氧发生系统中具有重要的作用。
制药车间杀菌消毒臭氧发生器设备工艺原理
制药车间杀菌消毒臭氧发生器设备工艺原理一、前言在制药车间中，为确保产品在生产过程中不受微生物的污染，对车间空气和环境进行杀菌、消毒等措施是很重要的。
臭氧发生器是制药车间杀菌消毒设备之一，下面将介绍臭氧发生器的工艺原理。
二、臭氧发生器的定义和结构特点臭氧发生器是一种利用高频电场作用下臭氧的生成和析出原理，产生臭氧并加以利用的设备。
臭氧发生器的主要组成部分包括高压高频电源、陶瓷管、臭氧反应室、控制系统等臭氧反应室是臭氧发生器的核心部分，也是臭氧发生和利用的主要场所。
在一定的温度、压力和时间条件下，臭氧发生器可将氧气转变为臭氧。
由于臭氧分子本身含有不稳定的三元氧原子结构，因此容易聚合，并与微生物的细胞壁、核酸结构发生作用，达到杀菌、消毒的效果。
三、臭氧发生器的工艺原理臭氧发生器工艺原理主要包括高频电场、氧气分子、臭氧反应和臭氧利用等方面。
1.高频电场原理臭氧发生器的高频电场是通过高压电源产生的，这一电场可将铁芯电感中储存的电能释放，通过电感和电容的整流、电压升高和二次诱导等过程，使氧分子发生高度电离，进而形成臭氧分子。
2.氧气分子原理臭氧发生器利用空气中的氧气分子进行臭氧的制备，其中氧分子在臭氧反应室中经过电离和诱导后，转化为带有三元氧原子结构的臭氧分子。
正常的氧分子是由两个氧原子结合而成，而臭氧分子则是由三个氧原子结合而成。
3.臭氧反应原理在臭氧反应室中，当经过高压高频电场的氧分子被电离成带正电荷的氧分子后，它们会继续在电场中移动，直到发生撞击反应，形成具有极强氧化性和消毒能力的臭氧分子。
臭氧分子的致死作用主要是通过其对微生物细胞的氧化破坏作用而实现。
4.臭氧利用原理臭氧反应过程中产生的臭氧分子要被发挥其杀菌、消毒作用，则需要进一步对其进行利用。
臭氧分子在杀菌和消毒过程中与微生物细胞壁和核酸等物质接触后，能够对其产生氧化作用，破坏其细胞壁和核酸结构，以达到杀菌、消毒的目的。
在车间空气杀菌消毒过程中，臭氧发生器通常应用于空气净化、杀菌消毒、除臭等方面。
全面解析臭氧发生器的技术参数和施工安装流程等
全面解析臭氧发生器的技术参数和施工安装流程等我们知道，臭氧发生器是用于制取臭氧的设备装置。
臭氧易于分解无法储存需现场制取现场使用(但是在特殊的情况下是可以开展短暂时间的储存)，但凡能用到臭氧的场所均需使用臭氧发生器。
臭氧发生器在自来水，污水，工业氧化，空间灭菌等领域广泛应用。
今天，我们就来和大家一起聊一聊臭氧发生器种类、设计要点、选型、选用、工作原理、技术参数、施工流程、安装注意事项、产品标准的相关情况!臭氧是世界公认的广谱高效杀菌消毒剂。
采用空气或氧气为原料利用高频高压放电产生臭氧。
臭氧比氧分子多了一活泼的氧原子臭氧，化学性质特别活泼，是一种强氧化剂，在一定浓度下可迅速杀灭空气中的细菌。
没有任何有毒残留，不会形成二次污染，被誉为“最清洁的氧化剂和消毒剂”。
一、臭氧发生器种类按臭氧产生的方式划分，目前的臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式。
1、臭氧发生器种类——高压放电式发生器该类臭氧发生器是使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。
这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大(单机可达1Kg/h)等优点，所以是国内外相关行业使用最广泛的臭氧发生器。
在高压放电式臭氧发生器中又分为以下几种类型：1、按发生器的高压电频率划分，有工频(50-60Hz)、中频(400-1000Hz)和高频(>1000Hz)三种。
工频发生器由于体积大、功耗高等缺点，目前已基本退出市场。
中、高频发生器具有体积小、功耗低、臭氧产量大等优点，是现在最常用的产品。
2、按使用的气体原料划分，有氧气型和空气型两种。
氧气型通常是由氧气瓶或制氧机供给氧气。
空气型通常是使用洁净干燥的压缩空气作为原料。
由于臭氧是靠氧气来产生的，而空气中氧气的含量只有21%，所以空气型发生器产生的臭氧浓度相对较低，而瓶装或制氧机的氧气纯度都在90%以上，所以氧气型发生器的臭氧浓度较高。
臭氧发生器原理图
D．可根据客户要求定做。
臭氧混合塔又称为臭氧接触混合罐，其工作原理：臭氧是通过管道进入氧化塔底部，经过曝气器，经微孔鼓泡器散发另微气泡，气泡在上升的过程中把臭氧充分溶解于水。
水是由臭氧塔的顶部散落下来，在从臭氧塔的顶部自然流走。
保证了臭氧与水混合的充分时间。
使杀菌效果更测底，顶部又配有尾气排放和溢流口，保证多余的臭氧不会滞留在室内。
影响工作人员生产。
溢流口保证混合塔内部水满后，水不会倒流回到臭氧发生器，损坏臭氧发生器。
臭氧与水混合后到灌装前的控制
臭氧与纯净水混合后在水中的半衰期主要取决于水温，水温高则半衰期短;水温低则半衰期长。
一般在15-40min之间。
这就对生产饮用纯净水企业的工艺流程有较高的要求。
有些生产企业的工艺流程和生产控制不尽合理，是造成灌装臭氧浓度较低的原因。
如：臭氧与纯净水混合后，还要经过过滤装置，然后再进入储存罐等，停留时间长，通常有10-20min，造成臭氧浓度不必要降低。
采用混合塔将臭氧与饮用纯净水混合时，臭氧与不在塔内的混合主要是以对流方式混合的，塔内水位太低，造成对流时间不够，从而臭氧浓度偏低。
因此，采用塔式混合时，要控制好塔内的水位。
因各种原因造成生产停止，继续生产前必须将罐内的臭氧混合水排放干净。
灌装用水必须是新鲜的臭氧混合水。
特别是在夏季，若臭氧混合水在罐内的停留时间较长，水中臭氧含量就会明显下降，这样的水无法对包装材料起到有效的杀菌作用。

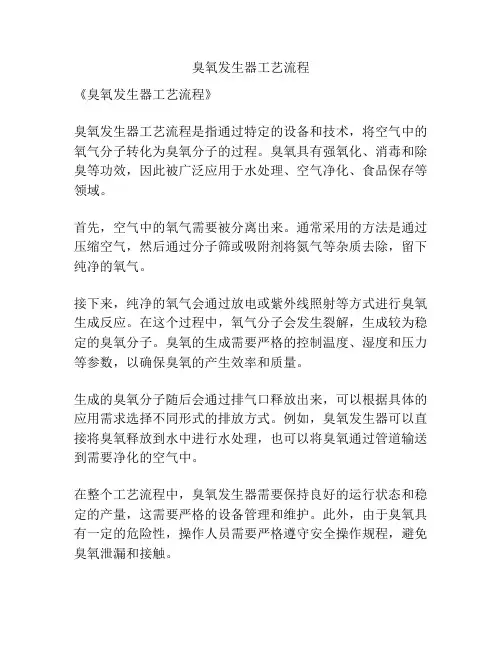

臭氧发生器工艺流程
臭氧发生器工艺流程
《臭氧发生器工艺流程》
臭氧发生器工艺流程是指通过特定的设备和技术，将空气中的氧气分子转化为臭氧分子的过程。
臭氧具有强氧化、消毒和除臭等功效，因此被广泛应用于水处理、空气净化、食品保存等领域。
首先，空气中的氧气需要被分离出来。
通常采用的方法是通过压缩空气，然后通过分子筛或吸附剂将氮气等杂质去除，留下纯净的氧气。
接下来，纯净的氧气会通过放电或紫外线照射等方式进行臭氧生成反应。
在这个过程中，氧气分子会发生裂解，生成较为稳定的臭氧分子。
臭氧的生成需要严格的控制温度、湿度和压力等参数，以确保臭氧的产生效率和质量。
生成的臭氧分子随后会通过排气口释放出来，可以根据具体的应用需求选择不同形式的排放方式。
例如，臭氧发生器可以直接将臭氧释放到水中进行水处理，也可以将臭氧通过管道输送到需要净化的空气中。
在整个工艺流程中，臭氧发生器需要保持良好的运行状态和稳定的产量，这需要严格的设备管理和维护。
此外，由于臭氧具有一定的危险性，操作人员需要严格遵守安全操作规程，避免臭氧泄漏和接触。
臭氧发生器工艺流程的发展和应用将为环境保护、卫生安全和食品保鲜等领域提供更加有效的解决方案，同时也需要不断加强技术研发和管理实践，以确保臭氧的安全、高效使用。
臭氧发生器工作原理
臭氧发生器工作原理臭氧发生器是一种将氧气通过电解作用、高压放电、紫外线辐射等方式，将普通的空气中的氧分子进行裂解，形成臭氧(O3)，并释放出来的一种装置。
臭氧发生器广泛应用于空气净化、食品农业、医疗保健、消毒杀菌等领域。
臭氧发生器工作原理臭氧不是一种自然存在的气体，只有在以电或紫外线为代表的人工照射下才能生成。
臭氧发生器通过特定的技术手段将氧气转化为臭氧。
1、电解法臭氧发生器电解法是目前应用最广的一种方法。
电解法是将空气中的氧气进行电解，将氧分子分解为自由的氧离子和电子两部分，然后将这两部分分别引入氧化室中，同时在氧化室中进行高压放电，将氧离子和电子重新结合生成臭氧。
首先，将空气经过一个分离层，分离出来的氧就被引入电离装置中。
电离装置内的电极间通以高频高压电，当氧气通过时，在电极处发生电离，氧分子被分解成自由电子、氧离子。
在电解室中通以空气，氧气被电解出来并形成低浓度的臭氧，然后再将其送往氧化室中进行高压放电，使臭氧进一步形成高浓度臭氧。
2、紫外线法另外一种常见的臭氧发生方法是紫外线法，它是通过紫外线对氧分子进行裂解生成臭氧的一种方式。
具体实现流程如下：空气通过过滤器进入紫外线杀菌箱体内，经过由紫外线灯管构成的紫外线杀菌器，并紫外线的照射下，氧元素与空气中的氧子和氧离子相结合，生成高浓度臭氧。
听觉效应的可视化。
臭氧发生器的优点1、杀菌速度快：臭氧的杀菌能力比其他传统的消毒方式优越。
臭氧分子可以穿透细菌细胞壁，进入到细胞内部，对菌体的DNA、RNA分子进行破坏，从而达到杀菌的效果。
因为臭氧杀菌速度快，所以可用于医疗、食品以及住宅等公共场所的消毒。
2、除臭效果好：臭氧分子可以与杂质分子进行化学反应，并将其分解成稳定的无害分子，协同细菌杀死，从而达到空气净化、除臭的效果。
3、使用范围广：臭氧发生器可用于食品农业、医疗保健、空气净化等领域，可以应用于空气净化、水处理、消毒杀菌、医疗保健等方面。
臭氧发生器的缺点1、臭氧具有一定的毒性：高浓度臭氧对人体呼吸道具有一定的刺激性和危害性。
臭氧发生器工艺流程
臭氧发生器工艺流程臭氧发生器是一种利用高频电场将空气中的氧气转化为臭氧气体的设备。
臭氧具有强烈的氧化性能和高效杀菌能力，广泛应用于空气净化、水处理、医疗卫生等领域。
下面将介绍臭氧发生器的工艺流程。
首先，臭氧发生器的工艺流程首先要准备原料，即空气和电源。
空气是臭氧发生器的基本原料，需要经过前处理设备进行除尘、脱湿等处理，以确保空气质量。
电源是臭氧发生器的能量来源，通常是交流电源，需要保证电压稳定，电流足够。
接下来是臭氧发生器的臭氧生成单元。
臭氧生成单元通常由臭氧管电极和空气电极组成。
在高频电场的作用下，电极会产生放电现象，臭氧管电极上的空气中的氧气分子被电离成臭氧分子。
臭氧分子经过处理后被收集起来，成为最终的产品。
臭氧生成单元的运行过程中还需要加入冷却水循环系统。
由于臭氧发生反应是一个放热过程，为了保持反应的热平衡，需要通过冷却水循环系统将发热的电极冷却下来。
这样既可以保护设备的使用寿命，也可以提高臭氧的生成效率。
在臭氧发生器的工艺流程中还需要加入臭氧浓度控制系统。
臭氧的浓度是根据实际应用需求来确定的，不同的领域和不同的设备需要的臭氧浓度是不同的。
臭氧发生器会根据设定的控制参数来调整臭氧的生成速率，使其保持在合适的浓度范围内。
最后，臭氧发生器还需要配置一系列的安全保护装置。
比如过载保护装置、温度保护装置、漏电保护装置等，以确保设备的安全运行。
此外，还需要定期对设备进行维护和保养，清洁电极，更换损坏的部件，以延长设备的使用寿命。
综上所述，臭氧发生器的工艺流程主要包括原料准备、臭氧生成单元、冷却水循环系统、臭氧浓度控制系统和安全保护装置。
这个流程能够有效地将空气中的氧气转化为臭氧气体，并且保持臭氧的合适浓度，满足各个领域的需求。
臭氧发生器的应用前景十分广阔，将会在未来得到更广泛的应用。
臭氧发生系统——臭氧发生器
臭氧发生系统——臭氧发生器
臭氧发生器是一种用于产生臭氧的设备，主要用于净化、灭菌、杀虫
等作用。
通常，臭氧发生器包括一个控制元件、供电模块、变频器、电源、氧气池等设备。
臭氧发生器的工艺流程主要有：
一、准备供氧气工作准备：
1.检查氧气供应设备。
检查氧气设备的安装状态，如压力是否正常、
是否安装正确。
检查氧气气源的品质，确定氧气含量，温度，湿度均在设
定范围内；
2.检查上气气体的管路，确保管路干净及无漏气现象；
3.检查氧气池及安全设施，确保安装稳固，并注意安全事项；
4.确定臭氧发生的温度、湿度等参数，使氧气达到最佳的发生效果；
二、臭氧发生工艺：
1.连接氧气池到臭氧发生器；
2.将氧气连接到臭氧发生器；
3.按照臭氧发生器操作手册的步骤，操作臭氧发生器；
4.将臭氧发生器接入电源，控制变频器以正确的频率来发生臭氧；
5.调试臭氧发生器，调节设备的参数，确保能够按时发生质量合格的
臭氧；
6.调试结束后，按操作手册的要求，清理上下气管路，以便进行每月
的定期维护；
三、臭氧发生后工序：。
臭氧发生器生产工艺及流程图
臭氧发生器生产工艺及流程图一、臭氧发生器设计、制造和检验依据1.臭氧发生器设计、制造标准a.中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；b.国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》；c.臭氧发生器生产企业标准。
2. 臭氧发生器检验标准a.中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》；b.臭氧发生器生产企业检验标准。
二、臭氧发生器设计条件标准臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。
a.温度臭氧发生器设计环境温度范围为0—40℃。
b.湿度臭氧发生器设计相对湿度＜90%。
c.冷却水使用水冷却的臭氧发生器设计冷却水温度≤30℃，一般可使用工厂的循环冷却水作为臭氧发生器的冷却水。
d.大气压臭氧发生器按标准大气压设计，即大气压为101.3KPa，大气压的变化对设备正常工作基e. 气源条件臭氧发生器使用的气源要求露点≤-45℃。
f.电源条件对于标准型臭氧发生器,一般使用220V/1ph/50Hz电源，或380V/3ph/50Hz电源。
g.如用户有特殊使用条件和要求,可按用户要求设计(防爆等)。
三、臭氧发生器的设计1、臭氧放电室的设计臭氧产量和臭氧浓度是臭氧放电室设计的基本依据,通常是放电体(管)单位臭氧产量来确定放电单元臭氧产量:Gx=SxQGx —放电单元臭氧产量S —放电单元放电面积Q —单位放电面积臭氧产量放电单元数量N=G/GxN—放电单元数量G —设计臭氧产量Gx —放电单元臭氧产量N 确定后,可根据需要将放电定设计成立式或卧式,放电室设计时应考虑容积重量,冷却水压力,气体压力等诸多因素.放电气隙设计是根据使用介质,电源频率和加工能力精度来确定.注意:放电室设计是依据放电单元臭氧产量.放电单元产量必须经严格条件的实验来确定,否则.设计产量会相差甚远.2、电源系统的设计臭氧电源设计是根据臭氧产量和放电单元臭氧产量所耗功率来设计,电源频率、电源电压与使用介质,放电气隙大小有关.可根据有条件的实验数据获得.臭氧电源系统包括电源控制系统、整流、变频器、升压变压器，它的作用就是向臭氧放电室提供必要条件—高压交变电场，而臭氧产生效率与高压电源成正向增长关系，因此臭氧电源系统在整个臭氧发生系统中具有重要的作用。
臭氧的制取方法和技术
臭氧的制取方法和技术:光化学法、电化学法、电晕放电法一、光化学法–紫外线臭氧发生器此方法是光波中的紫外光会使氧气分子 O2分解并聚合成臭氧 O3，大气上空的臭氧层即是由此产生的。
波长λ＝ 185nm(10 -9 m) 的紫外光效率最高，此时，光量子被 O2 吸收率最大。
其反应基本过程为：O2＋hr→ O+OO2+O+M→ O3 +Mhr －紫外光量子M －存在的任何惰性物体，如反应器器壁、氮、二氧化碳气体分子等。
使用 185nm 紫外光产生臭氧的光效率为 130gO3/kw·h ，是比较高的。
但目前低压汞紫外灯的电－光转换效率很低，只为 0.6 ％～ 1.5 ％，则紫外法产生臭氧的电耗高达600kwh/kgO3，即 1.5gO3 /kw. h ，工业应用价值不大。
紫外法产生臭氧的优点是对湿度、温度不敏感，具有很好的重复性；同时，可以通过灯功率线性控制臭氧浓度、产量。
这两个特性对于臭氧用于人体治疗与作为仪器的臭氧标准源是非常合适的。
二、电化学法–电解纯水臭氧发生器利用直流电源电解含氧电解质产生臭氧气体的方法，其历史同发现臭氧一样悠久。
八十年代以前，电解液多为水内填加酸、盐类电解质，电解面积比较小，臭氧产量很小，运行费用很高。
由于人们在电极材料、电解液与电解机理、过程方面作了大量的研究工作，电解法臭氧发生技术取得了很大进步。
近期发展的 SPE （固态聚合物电解质）电极与金属氧化催化技术，使用纯水电解得到 14 ％以上的高浓度臭氧，使电化学法臭氧发生器技术向前迈进了一大步。
日本某公司向市场推出了 120gO3/h 的电解臭氧发生器，电耗150kw·h/kgO3，使这种类型产品达到了工业化应用规模。
我国武汉大学早期开展了电解臭氧技术的研究，上海唐锋电器公司研究开发了电解法臭氧发生器系列产品，臭氧浓度可达 20 ％，最大臭氧产量为 100g/h 。
该产品使用纯水电解产生臭氧后在机内直接与水混合形成 4-20mg/L 高浓度臭氧水，其规格为高浓度臭氧水供水量由 60L/h 到 5000L/h 。
臭氧脱硝工艺流程
臭氧脱硝工艺流程一、工艺说明1. 工艺原理利用臭氧发生器制备臭氧，通过布气装置把臭氧气体均布到烟气管道截面，在管道中设置烟气混合器，使臭氧与含NOX的烟气在烟气管道中充分混合并发生氧化反应。
将烟气中的NOX氧化为容易吸收的NO2和N2O5。
再利用氨法脱硫洗涤塔，对NO2和N2O5进行吸收反应，生成硝酸氨与亚硝酸氨。
最后再与硫酸盐一起富集、浓缩、干燥后，作为氮肥加以利用。
其主要反应式为：NO+O3=NO2+O22NO2+O3=N2O5+O22NO2+2NH3+H2O=NH4NO2+NH4NO3N2O5+2NH3+H2O =2NH4NO32. 工艺流程图3. 主要工艺参数-6每小时需要处理的NOX的量为：60000×800-100×10=42kg/h二、主要设备说明1. 臭氧发生器根据烟气中NOX的含量，计算所需要的臭氧设备约为2台25kg/h的臭氧发生器，两用一备，配置气源控制系统，冷却水系统及配套齐全的自动控制PLC、检测仪器等。
至于采用何种气源空气或氧气的臭氧发生器系统，根据项目现场情况经与业主协商后确定。
1.1 臭氧制备工艺及流程氧气源工艺业主提供的氧气管道气通过设置的一级减压稳压装置处理后，经过氧气过滤器进行过滤，并通过露点仪检测进气露点，通过流量计计量进气量，并与PLC站联动。
每套系统的进气管路上设置安全阀用于泄压保护系统。
在臭氧发生室内的高频高压电场内，部分氧气转换成臭氧，产品气体为臭氧化气体，经温度、压力监测后、经出气调节阀后由臭氧出气口排出。
臭氧发生室出气管路上设有臭氧取气口，并装有电磁阀，每个设备的取气管分别通过各自的发生臭氧浓度仪检测臭氧出气浓度。
臭氧发生器设置1套封闭循环冷却水系统，通过板式换热器换热，为臭氧发生器提供冷却水。
并配置一台冷却循环水泵，冷却循环水泵受PLC自动控制系统监控。
冷却水进水管路设置压力传感器，用于检测并反馈到PLC自动控制系统，冷却水出水有温度变送器、流量开关等，当冷却水温度超过设定值或者流量低于设定值时报警。
空气源臭氧发生器工艺流程
空气源臭氧发生器工艺流程（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classicarticles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!空气源臭氧发生器是一种常用的空气净化设备，通过臭氧的氧化作用可以有效去除空气中的异味和细菌，提高空气质量。
臭氧工艺流程
臭氧工艺流程
臭氧工艺流程是一种通过臭氧氧化物质的技术流程。
一般包括以下步骤：
1. 空气供应：将空气经过过滤、冷却等处理，保证进入臭氧发生器的空气质量。
2. 臭氧发生：将经过处理的空气通过臭氧发生器，其中核心设备是臭氧发生器，它通过电离或者紫外线辐射臭氧鼓风，臭氧浓度一般在2%-12%之间。
3. 臭氧储存：臭氧发生器生成的臭氧需要储存，并通过储氧罐或者臭氧瓶进行存储，以便后续的使用。
4. 臭氧传输与混合：臭氧通常通过管道或者气泵传输至不同的处理设备，如臭氧发泡器、水处理设备等。
在传输过程中，需要注意防止臭氧泄漏或者降解。
5. 臭氧应用：臭氧被应用于不同的领域，如水处理、空气净化、污染物降解等。
具体应用根据实际情况进行选择和优化。
6. 反应控制和监测：在臭氧处理过程中，需要监测和调节臭氧的浓度和应用效果，确保处理效果的稳定和高效。
臭氧工艺流程的具体步骤和设备选择可能会根据不同的应用领域和具体要求有所差异，上述内容仅供参考。
臭氧发生系统——臭氧发生器(工艺流程)
臭氧发生系统——臭氧发生
器(工艺流程)
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
臭氧发生系统——臭氧发生器（工艺流程）
臭氧发生器组成部分包括臭氧发生器、电源、气路控制系统、冷却水系统以及自动控制系统。
在臭氧发生室内的高频高压电场内，部分氧气转换成臭氧，经温度、压力监测后、经出气调节阀后由臭氧出气口排出。
自动控制系统中，臭氧发生联动控制模块根据排放尾气中的污染物含量，自动调节发生器注入臭氧量，突破了进口烟气量波动、排放烟气含硝量不稳定的技术瓶颈；；臭氧尾气破坏模块负责分解多余臭氧，避免多余臭氧排入大气，使尾气达到排放标准。
2。
养殖场臭氧发生器设备工艺原理
养殖场臭氧发生器设备工艺原理一、臭氧发生器的概述臭氧(O3)是一种具有臭气的气体，其分子结构中包括三个氧原子，能够氧化分解有机物和一些无机物，有强烈的杀菌、除臭及去污等作用。
在养殖场的环境治理中，可以利用臭氧发生器设备，对空气、水质、养殖污泥、养殖废水等进行处理，起到非常好的环保效果。
养殖场臭氧发生器设备的基本组成为：氧(气)源系统、电源系统、控制系统、臭氧发生系统等组成。
其中，臭氧发生系统是养殖场臭氧发生器设备的核心部件，它通过物理或化学的方式，将氧气(O2)转化为臭氧(O3)，将转化后的臭氧释放到空气或水体中，从而实现环境治理的功效。
二、臭氧发生器催化剂的选择催化剂是臭氧发生器设备中一个重要的组成部分，它能够显著提高臭氧的产量和效率。
目前，常用的臭氧发生器催化剂有硅化铁、橡胶木、陶瓷等，不同的催化剂对臭氧的产量和效率有不同的影响。
•硅化铁催化剂硅化铁催化剂是较常用的一种臭氧发生器催化剂，通过将硅化铁催化剂放置在臭氧发生器中，能有效提高臭氧产生的效率。
硅化铁催化剂的优点在于，催化活性高，能够使臭氧产量和臭氧效率显著增加，同时其价格相对较低，使用寿命长，对环境影响小。
•橡胶木催化剂橡胶木催化剂是一种新型的催化剂，通过将橡胶木催化剂放置在臭氧发生器中，能够有效提高臭氧产生的效率，其催化效率比硅化铁催化剂要高出不少。
橡胶木催化剂的优点在于，对环境污染小，使用寿命长，同时在使用过程中，不会产生毒气。
•陶瓷催化剂陶瓷催化剂同样是一种新型的臭氧发生器催化剂，通过将陶瓷催化剂放置在臭氧发生器中，能够显著提高臭氧产量和效率。
陶瓷催化剂的优点在于，对环境污染小，寿命长，同时更加稳定可靠。
三、臭氧发生器的产生原理臭氧发生器设备中的核心部分是臭氧发生器，下面将简单介绍臭氧发生器的产生原理。
在常温下，如果氧气分子中的一个氧原子受到外界的刺激，并具有足够的能量，可以将其释放出来，从而形成两个游离氧原子。
两个游离氧原子很容易和另外一个氧分子结合起来，形成三元分子臭氧，催化剂在这一过程中起到了很重要的作用。
臭氧氧化工艺标准操作规程
（设备篇）
本公司使用的臭氧发生器是由系列设备生成高纯氧气，经过高压电晕使氧气发生电化反应产生臭氧（O3）。序工作Fra bibliotek骤操作内容
操作细节及注意事项
1
开启电源
合总电源及各控制柜分路电源开关
确认各单元设备开关处于关闭状态。
2
开启汽液混合泵
合指定A或B泵电源开关。（管线工艺走向见其他说明）
4
开启氧气发生器
（2台并联使用）
推合二台氧气发生器控制柜面板电源开关
1．缓慢调整气体流量计旋扭。控制流量在15-20L/min输出状态，并尽量保持两台设备输出的相对平衡。
2．不得快速调整输出流量，以保护分子筛使用寿命。
5
开启气体冷冻机
推合气体冷冻机控制柜面板电源开关
1．每次开启时，背面过滤器自动喷射冷凝水一次，属正常现象。
1．确认臭氧输出口汽阀呈关闭状态。
2．汽液混合泵运转正常（噪音、振动、方向）。
3．泵内介质循环正常，泵入口真空表呈微负压指示。
3
开启无油空压机
全开输出阀，拔起空压机压力继电器上红色按扭。（停机按下红色按扭并关闭电源开关）
1．每周在停机状态下开启空压机储气罐底部排水阀一次，并记录。
2．除维护人员，不得随意改动压力继电器整定值！
2．运转时注意观察背面底部红色排水管是否有间歇状排水。（正常）并记录。
6
开启臭氧发生器
推合臭氧发生器控制柜面板电源开关1、2（并联使用）
1．确认该设备冷却水阀已经打开，出水口有冷凝水流出。
2．汽液泵工作正常，表压为微负压状态。开启臭氧输出阀。
3．调整两只电流输出值均为2-2．5A之间。
4．缓慢调整输出流量计为10L/min,观察混合泵是否有气蚀现象（即泵内气体量过大介质流速降低，视入口压力变化）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
臭氧发生器生产工艺及流程图
一、臭氧发生器设计、制造和检验依据
1.臭氧发生器设计、制造标准
a.中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；
b.国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》；
c.臭氧发生器生产企业标准。
2. 臭氧发生器检验标准
a.中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》；
b.臭氧发生器生产企业检验标准。
二、臭氧发生器设计条件
标准臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。
a.温度
臭氧发生器设计环境温度范围为0—40℃。
b.湿度
臭氧发生器设计相对湿度＜90%。
c.冷却水
使用水冷却的臭氧发生器设计冷却水温度≤30℃，一般可使用工厂的循环冷却水作为臭氧发生器的冷却水。
d.大气压
臭氧发生器按标准大气压设计，即大气压为101.3KPa，大气压的变化对设备正常工作基e. 气源条件
臭氧发生器使用的气源要求露点≤-45℃。
f.电源条件
对于标准型臭氧发生器,一般使用220V/1ph/50Hz电源，或380V/3ph/50Hz电源。
g.如用户有特殊使用条件和要求,可按用户要求设计(防爆等)。
三、臭氧发生器的设计
1、臭氧放电室的设计
臭氧产量和臭氧浓度是臭氧放电室设计的基本依据,通常是放电体(管)单位臭氧产量来确定放电单元臭氧产量:
Gx=SxQ
Gx —放电单元臭氧产量
S —放电单元放电面积
Q —单位放电面积臭氧产量
放电单元数量
N=G/Gx
N—放电单元数量
G —设计臭氧产量
Gx —放电单元臭氧产量
N 确定后,可根据需要将放电定设计成立式或卧式,放电室设计时应考虑容积重量,冷却水压力,气体压力等诸多因素.
放电气隙设计是根据使用介质,电源频率和加工能力精度来确定.
注意:放电室设计是依据放电单元臭氧产量.放电单元产量必须经严格条件的实验来确定,否则.设计产量会相差甚远.
2、电源系统的设计
臭氧电源设计是根据臭氧产量和放电单元臭氧产量所耗功率来设计,电源频率、电源电压与使用介质,放电气隙大小有关.可根据有条件的实验数据获得.
臭氧电源系统包括电源控制系统、整流、变频器、升压变压器，它的作用就是向臭氧放电室提供必要条件—高压交变电场，而臭氧产生效率与高压电源成正向增长关系，因此臭氧电源系统在整个臭氧发生系统中具有重要的作用。
臭氧电源系统依据高压放电频率可分为工频臭氧电源系统、中频臭氧电源系统、高频臭氧电源系统三类，其中频率为60/50Hz 的电源称
为工频电源，频率超过1000Hz 的电源称为高频电源，介于工频与高频之间的称为中频。
1）. 工频臭氧电源系统
工频臭氧电源系统的工作原理：交流380V 电压经高压变压器后，变压器输出交流10000V 电压供给臭氧合成系统。
其结构图如下所示：
工频臭氧电源系统需要漏感很大的高压变压器、效率低、耗电大、产生臭氧的产量与浓度低；一般采用玻璃管作放电介电体，用于生产中、大型臭氧发生器。
2 ）．中频臭氧电源系统
上图为中频臭氧电源系统的电路结构图，此电源是根据介质和臭氧放电室而设计的与之相匹配的高压电源，其中可控硅属大功率器件，工作压降低，过载特性好，输出功率大，用于中频大功率电源时的性能比较高，能很好地满足臭氧发生器对电源的需要。
A．三相全控整流桥
用于控制调节整流器的输出电压，实现高压输出电压与臭氧产量的平滑调节。
该电路能避免臭氧放电室在起辉和工作放电时因负载变动产生高电压，从而保证了臭氧电源和臭氧放电室的可靠性。
B．可控硅全桥逆变
因可控硅是半开关器件，它必须在自身电流过零时才能关断，而可控硅又在电源与负载之间作开关使用，可控硅一旦打开就失去了控制电流大小的作用。
因此电流的大小和相位受前级和负载影响，为保证可控硅正常关断，要求在可控硅自身电流过零时其两端电压为零或已变为负值，这在臭氧放电室这一负载下很难实现，而且在起辉、正常工作、瞬时跳火或局部跳火时负载特性变化很大，这极大地影响了可控硅的正常关断。
为了保证可控硅的正常关断，有受负载影响较小的关断电路与之相匹配。
C．滤波电路
由电抗器、电容组成的滤波电路，用于提高功率因数，平滑输出电流，稳定逆变器的工作点，抑制逆变杂波，减小对电源网络的干扰。
D．吸收回路。
