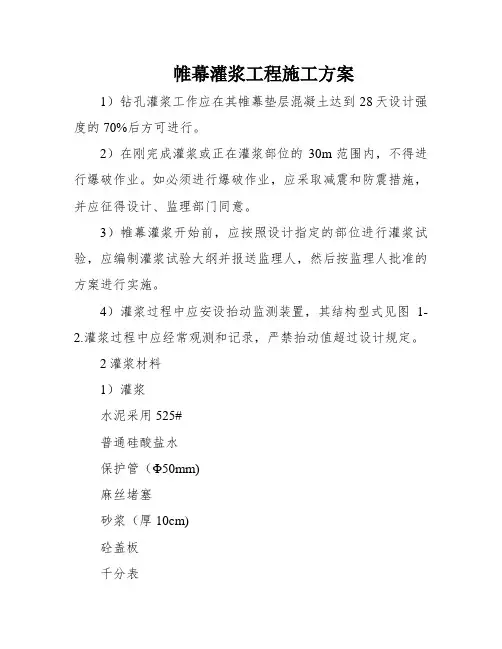

(9)帷幕灌浆方案

（13）帷幕灌浆施工技术措施

帷幕灌浆按单排布置，孔距2.0m，采用自下而上分段法施工，分三序施工，先灌1、4、7……孔序，再灌2、5、8……孔序，最后灌3、6、9……孔序；

1）施工工艺

帷幕灌浆工艺流程见下：

测定孔位→钻孔→洗孔→压水→制浆→灌浆→封孔→检查。

2）帷幕灌浆孔位布置

帷幕灌浆的轴线测定是布孔的首要工作,它直接关系到防渗帷幕座落位置和其尺寸等准确与否,该工程帷幕灌浆轴线和高程水准控制点的测定由本项目部委派专业测量人员测定的。钻孔进行了统一编号。然后打桩定孔位。

3）钻孔

本工程帷幕灌浆钻孔采用150型回转式地质钻机，钻头选用Ф91mm金刚石或硬质合金钻头。钻进孔按单排布孔,排内分三序进行。

A、钻机定位准确，立轴垂直；开孔孔位偏差值不得大于10cm；钻孔时,段长、孔径、孔深必须按规定要求进行；孔斜对灌浆质量至关重要,钻孔过程中每5m进尺便测斜一次,发现孔斜超过设计要求便

B、对设计和监理工程师要求的取芯钻孔,其岩芯按取芯次序统一编号,填牌装箱,并绘制钻孔柱状图和进行岩芯描述。

C、试验施工时，采用“高压脉动冲洗法”洗孔，帷幕灌浆孔（段）

因故中断时间间隔超过24h者应在灌浆前重新进行冲洗。

4）压水

施工中均按自下而上分段卡塞进行压水试验。所有灌浆孔都按简易压水（单点法）进行，检查孔采用五点法进行压水试验。

5）制浆材料

帷幕灌浆的浆液为纯水泥浆液，主材为水泥,采用当地水泥厂42.5普通硅酸盐水泥。水泥在制浆时采用重量称量法，其称量误差小于5%。

6）浆液搅拌

水泥浆液必须搅拌均匀，拌浆时使用普通搅拌机，搅拌时间不少于3min，浆液在使用前过筛，从开始制备至用完时间小于4h。

7）灌浆

A、灌浆方法

灌浆采用自下而上分段法。

B、灌浆压力

C、灌浆浆液水灰比

灌浆浆液的浓度应由稀到浓，逐级变换。水灰比可采用5:1、3:1、2:1、1:1、0.8:1、0.6:1、0.5:1七个比级，开灌水灰比采用5:1，输送浆液流速为1.4m/s～2.0m/s。

D、灌浆施工浆液变换标准

A）当灌浆压力保持不变，注入率持续减少时，或当注入率保持不变而灌浆压力持续升高时，不得改变水灰比。

B）当某一比级浆液的注入浆量已达300L以上或灌注时间已达1h，而灌浆压力和注入率均无改变或改变不显著时，应改浓一级。

C）当注入率大于30L/min时，根据施工具体情况，可越级变浓浆液灌注。

D）灌浆过程中，灌浆压力或注入率突然改变较大时，应立即查明原因，采取相应措施处理。

E、灌浆结束标准

自下而上分段灌浆，在规定压力下，当注入率不大于0.4L/min 时，继续灌注60min，或不大于1L/min时，继续灌注90min，灌浆可结束。

F、灌浆孔封孔

每个帷幕灌浆孔全孔灌浆结束后，会同监理工程师及时进行验收，验收合格的灌浆孔采用“分段压力灌浆封孔法”并结合人工水泥砂浆封孔。

G、特殊情况处理

对意外的机械故障、停水、停电、孔内事故、自然因素、地层漏浆串冒等,施工前必须对此有强有力的防犯和应对措施,一旦意外情况发生,现场技术人员便可妥善处理,使工程顺利恢复正常施工。

A）灌浆过程中，发现冒浆、漏浆，应根据具体情况采用嵌缝、表面封堵、低压、浓浆、限流、限量、间歇灌浆等方法处理。

B）帷幕灌浆过程中发生串浆时，如串浆孔具备灌浆条件，可同时进行灌浆，应一泵灌一孔。否则应将串浆孔用塞塞住，待灌浆孔

灌浆结束后，串浆孔再行扫孔、冲洗，而后继续钻进和灌浆。

C）灌浆工作必须连续进行，若因故中断，按下述原则进行处理：（a）应及早恢复灌浆。否则应立即冲洗钻孔，而后恢复灌浆。若无法冲洗或冲洗无效，则应进行扫孔，而后恢复灌浆。

（b）恢复灌浆时，应使用开灌比级的水泥浆进行灌注。如注入率与中断前的相近，即可改用中断前比级的水泥浆继续灌注；如注入率较中断前的减少较多，则浆液应逐级加浓继续灌注。

（c）恢复灌浆后，如注入率较中断前的减少很多，且在短时间内停止吸浆，应采取补救措施。

（d）灌浆段注入量大，灌浆难于结束时，可选用下列措施处理：（e）低压、浓浆、限流、限量、间歇灌浆；

（f）浆液中掺加速凝剂；

（g）灌注稳定浆液或混合浆液。

D）灌浆过程中如回浆变浓，宜换用相同水灰比新浆进行灌注，若效果不明显，延续灌注30min，即可停止灌注。

8）灌浆施工的质量控制

根据全面质量管理的科学理论,影响质量的因素为“人、机、料、法、环”。为对施工质量做全盘控制。严守质量“三控制”的原则:

A、钻灌前质量控制

思想准备，技术准备，机具准备，材料准备。

B、钻灌过程质量控制

A）严格按照设计要求和施工技术规范的规定进行。

B）灌浆过程中严格控制灌浆压力、水灰比、变浆标准、开灌标准等。并严把灌浆结束标准关，使灌浆过程中所有的施工参数均控制在设计和规范要求的范围内。

C）质检员要经常深入现场，做到“三勤”，即脚勤、眼勤、嘴勤，发现问题及时解决。

C、灌浆结束后质量控制

A）质量控制实行“三检制”，三检结束后，监理工程师最后检查验收、签证评定。

B）坚持执行质量一票否决制，上一道工序未经检验合格签证，不得进行下道工序的施工。

C）对质量事故处理必须坚持“三不放过”原则。
