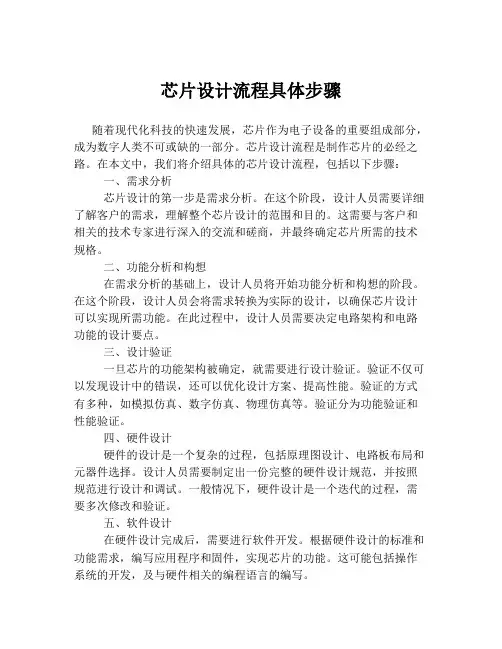

芯片设计流程具体步骤
芯片设计流程具体步骤随着现代化科技的快速发展，芯片作为电子设备的重要组成部分，成为数字人类不可或缺的一部分。
芯片设计流程是制作芯片的必经之路。
在本文中，我们将介绍具体的芯片设计流程，包括以下步骤：一、需求分析芯片设计的第一步是需求分析。
在这个阶段，设计人员需要详细了解客户的需求，理解整个芯片设计的范围和目的。
这需要与客户和相关的技术专家进行深入的交流和磋商，并最终确定芯片所需的技术规格。
二、功能分析和构想在需求分析的基础上，设计人员将开始功能分析和构想的阶段。
在这个阶段，设计人员会将需求转换为实际的设计，以确保芯片设计可以实现所需功能。
在此过程中，设计人员需要决定电路架构和电路功能的设计要点。
三、设计验证一旦芯片的功能架构被确定，就需要进行设计验证。
验证不仅可以发现设计中的错误，还可以优化设计方案、提高性能。
验证的方式有多种，如模拟仿真、数字仿真、物理仿真等。
验证分为功能验证和性能验证。
四、硬件设计硬件的设计是一个复杂的过程，包括原理图设计、电路板布局和元器件选择。
设计人员需要制定出一份完整的硬件设计规范，并按照规范进行设计和调试。
一般情况下，硬件设计是一个迭代的过程，需要多次修改和验证。
五、软件设计在硬件设计完成后，需要进行软件开发。
根据硬件设计的标准和功能需求，编写应用程序和固件，实现芯片的功能。
这可能包括操作系统的开发，及与硬件相关的编程语言的编写。
六、芯片制造制造流程是芯片设计中的最后一个步骤。
该步骤包括制造流程的规划、控制、实施和监控。
制造流程的主要目的是保证芯片的能力和功能的可靠性，同时开发出结构更小、功耗更低和性能更强的芯片。
以上就是芯片设计的具体步骤，这些步骤中任何一个环节的失误都可能导致芯片设计的失败。
因此，在设计过程中，设计人员需要做好规划、管理设计和生产过程，并确保最终的芯片产品达到所需的品质和性能水平。
ic设计的流程
ic设计的流程IC设计的流程IC设计是指在集成电路技术的基础上，通过设计和制造过程将电路功能集成到单个芯片上的过程。
在IC设计的流程中，通常包括以下几个步骤。
一、需求分析在IC设计之前，首先需要进行需求分析。
这一步主要是确定设计的目标和要求，包括电路的功能、性能指标、功耗要求等。
通过与客户的沟通和理解，确定设计的方向和重点。
二、电路设计电路设计是IC设计的核心步骤。
在电路设计中，设计师需要根据需求分析的结果，选择合适的电路拓扑结构和器件参数，设计各个功能模块的电路。
在设计过程中，需要考虑电路的稳定性、抗干扰能力、功耗等因素，并进行电路仿真和优化。
三、逻辑设计逻辑设计是电路设计的重要环节。
在逻辑设计中，设计师需要将电路的功能转化为逻辑门电路的形式，确定各个模块之间的逻辑关系。
通过使用逻辑设计工具，设计师可以进行逻辑门电路的综合、优化和布局。
四、物理设计物理设计是将逻辑设计转化为实际的物理结构的过程。
在物理设计中，设计师需要进行布局设计和布线设计。
布局设计是指将逻辑门电路的元件布置在芯片上的过程，布线设计是指将逻辑门之间的连线进行规划和布线的过程。
物理设计的目标是在满足电路功能和性能要求的前提下，尽可能减小芯片的面积和功耗。
五、验证与仿真验证与仿真是确保设计的正确性和可靠性的重要步骤。
在验证与仿真中，设计师需要使用专业的EDA工具对设计进行验证，包括逻辑仿真、时序仿真和功能仿真等。
通过仿真验证，可以检查设计中是否存在逻辑错误、时序冲突等问题，并进行相应的优化和调整。
六、物理制造物理制造是将设计好的电路转化为实际的芯片的过程。
在物理制造中，设计师需要将物理设计导出为制造文件，并与制造厂商进行合作。
制造厂商将根据制造文件进行芯片的制造，包括光刻、薄膜沉积、离子注入等工艺步骤。
制造完成后，芯片将进行测试和封装。
七、测试与封装测试与封装是确保芯片质量和可靠性的重要步骤。
在测试与封装中，芯片将进行功能测试、可靠性测试和温度测试等，以确保芯片的性能和品质。
IC设计流程讲义
IC设计流程讲义一、需求分析阶段1.1确定设计目标：分析市场需求、产品定位和竞争对手，制定设计目标和产品规格。
1.2系统设计：进行整体框架设计，确定电路模块、功能和性能要求。
二、电路设计阶段2.1构建电路原理图：根据系统设计要求，进行电路原理图的构建。
2.2元器件选型与电路仿真：选择合适的元器件，使用仿真软件进行设计验证，确保电路的性能和可靠性。
2.3PCB设计：将原理图转化为PCB布局，进行连线、布局和分层，以满足电磁兼容和信号完整性要求。
三、FPGA/PLD编程3.1确定FPGA/PLD器件：根据电路设计需求，选择合适的FPGA/PLD器件。
3.2编写逻辑代码：使用HDL语言编写逻辑代码，根据设计要求进行验证和仿真。
3.3生成配置文件：将逻辑代码转化为配置文件，用于配置FPGA/PLD器件。
四、芯片设计阶段4.1 RTL设计：根据需求进行芯片的Register Transfer Level（RTL）设计，使用HDL语言编写RTL描述文件。
4.2验证与仿真：使用仿真软件验证RTL设计的正确性和性能。
4.3综合：将RTL设计综合为门级电路网表，实现逻辑综合。
4.4时序约束：根据设计要求，给出时序约束条件，确保电路的稳定性和性能。
4.5物理设计：进行逻辑综合优化、块布局、逻辑隔离、稳定布局、布线等物理布局设计。
4.6特殊电路设计：对于特殊电路，如有模电路、高速接口等，进行特殊电路设计和模拟仿真。
4.7时序收敛：进行时序收敛和时序优化，使电路满足时序约束条件。
4.8静态时序分析：针对电路的时序性能进行静态时序分析和优化。
4.9DRC验证：通过设计规则检查（DRC）确保电路满足制造工艺的要求。
4.10LVS验证：使用版图与电路图进行电路验证（LVS）。
4.11产生GDSII文件：生成GDSII文件，用于芯片制造。
五、片上系统设计与集成5.1IP选择与集成：根据需求，选择合适的IP核进行集成和验证。
5.2进行系统级仿真：对整个芯片系统进行仿真验证，包括功能验证、性能验证、稳定性验证等。
ic设计流程
IC设计流程介绍集成电路（Integrated Circuit, IC）设计流程是将电子电路设计转化为实际物理器件的过程。
它涵盖了从需求分析、设计规划、电路设计、布局布线、验证测试等一系列步骤。
本文将详细介绍IC设计流程的各个阶段及其重要性。
需求分析在进行IC设计之前，首先需要进行需求分析。
这一阶段的目标是明确设计的目标和约束条件，包括电路功能、性能指标、功耗、面积、成本等。
通过与客户、市场调研和技术评估，确定设计的需求。
需求分析是整个设计流程的基础，对后续的设计和验证都有重要影响。
需求分析流程1.客户需求收集和分析：与客户进行沟通，了解客户的需求和期望。
2.市场调研：了解市场的需求和竞争情况，为产品定位提供依据。
3.技术评估：评估技术可行性，包括电路、工艺、制程等方面的考虑。
设计规划在需求分析完成后，进行设计规划是非常重要的。
设计规划决定了整个设计流程的方向和目标，包括设计策略、设计流程、工具选择等。
一个好的设计规划可以提高设计效率和质量。
设计规划步骤1.系统级设计：确定整个系统的架构和功能划分，以及各个子系统之间的接口和通信方式。
2.芯片级设计：在系统级设计的基础上，进行芯片级功能划分和接口定义。
3.电路级设计：根据芯片级设计，完成电路的设计，包括电路框图设计、模拟电路设计等。
4.数字电路设计：根据系统需求和电路设计，进行数字电路设计，包括逻辑设计、时序设计等。
电路设计电路设计是IC设计流程中的核心环节，它将整个电路的功能通过逻辑、模拟电路转化为物理电路。
电路设计流程1.逻辑设计：将电路的功能描述为逻辑电路，使用HDL（HardwareDescription Language）进行描述。
2.逻辑综合：将逻辑电路转化为门级电路和电路层次结构，优化电路结构以满足时序、面积等要求。
3.时序设计：根据时序要求，对电路进行时序约束和时序优化，确保电路在时序上正确工作。
4.模拟电路设计：设计和优化模拟电路，包括模拟前端设计、放大器设计等。
IC设计流程
IC设计流程IC设计流程是指将集成电路的功能目标转化为结构目标、物理目标，然后进行细化和描述，最终实现设计的过程。
整个流程包括从设计规格开始到验证和测试结束的一系列步骤。
以下是完整版IC设计流程。
1.设计规格：根据应用需求和市场要求，确定集成电路的功能、性能、功耗等规格参数。
其中包括电路的输入输出要求、逻辑功能、时钟频率、功耗等。
2.架构设计：根据设计规格，确定电路的整体结构，包括功能模块的划分、通信接口、数据传输路径等。
通过分析复杂度和资源占用情况，确定电路的实现方案。
3. RTL设计：采用硬件描述语言（如Verilog或VHDL），进行寄存器传输级（RTL）设计，即对电路的功能模块进行一级抽象和描述。
包括确定信号的操作和数据流路径、控制逻辑等。
4.验证：对RTL设计进行功能验证和时序验证，以确保设计符合规格要求。
功能验证通过仿真工具进行，时序验证主要通过时序约束和时序仿真判断。
5.合成：将RTL设计转换为逻辑门级的电路描述，包括电路的布局、布线、时钟资源分配等。
实现方式可以是手工合成和自动合成。
6.物理设计：进行布局规划和布线，生成物理级别的网表。
包括将电路各个单元放置在芯片平面上并规划连线路径，最小化连线长度和面积，并考虑信号的延迟和功耗。
7.物理验证：对布局和布线的结果进行物理验证，包括电路的连通性、电子规则检查、功耗、时序等。
通过使用专业的物理验证工具，确保电路布局和布线无误。
8.版图生成：根据物理设计结果生成版图，包括版图的规划、标准单元的放置、连线等。
版图生成时需考虑电路性能、功耗和面积等因素。
9.版图验证：对版图进行验证，包括电路的连通性、电子规则检查、功耗、时序等。
验证通过后，生成版图文件，供后续工艺流程使用。
10.功率分析和时序分析：对设计进行功耗和时序分析，以评估电路的工作性能和功耗情况。
通过仿真和静态分析工具进行分析，确认设计满足需求。
11.生成GDSII文件：将版图文件转换为GDSII文件格式，以供后续的芯片制造流程使用。
集成电路设计流程
集成电路设计流程引言集成电路（Integrated Circuit，简称IC）是一种将多个电子元器件集成在一片半导体晶片上的技术。
它具有小体积、低功耗、高可靠性等优点，广泛应用于各个领域，如电子设备、通信、计算机等。
本文将介绍集成电路设计的基本流程，并以Markdown文本格式输出。
设计准备在开始集成电路设计之前，需要进行一些准备工作。
1.明确设计目标：明确设计的目标和要求，如功耗、性能、成本等。
2.获取技术文档：收集与设计相关的技术文档，包括数据手册、参考设计、规范等。
3.确定设计规模：根据设计目标，确定所需的电子元器件数量和尺寸。
电路设计流程整个集成电路设计流程可以分为以下几个主要步骤。
1. 功能规划在这一步骤中，需要明确设计的功能和所需的电子元器件。
根据设计目标和技术要求，确定集成电路的基本功能模块，如控制器、存储器、模拟电路等。
2. 电路原理图设计电路原理图是集成电路设计的基础。
在这一步骤中，根据功能规划，使用电子设计自动化（EDA）软件绘制电路原理图。
电路原理图包括电子元器件的连接关系和信号流动方向。
3. 电路仿真电路仿真可以验证设计的正确性和性能。
在这一步骤中，使用电路仿真软件对电路原理图进行仿真分析，以确保电路能够正常工作。
仿真结果可以用于优化设计。
4. 物理布局设计物理布局设计是将电路原理图映射到实际的半导体晶片上。
在这一步骤中，使用专业的物理设计软件对电路进行布局设计，并生成布局图。
物理布局需要考虑电子元器件之间的连接、尺寸和布线规则。
5. 物理布线设计物理布线设计是设计电路中关键的一步。
在这一步骤中，根据物理布局图，使用物理设计软件进行布线设计。
布线设计需要解决电路中的时序和信号完整性等问题。
优化布线可以提高电路的性能和可靠性。
6. 电路验证电路验证是确保设计的正确性和性能的重要步骤。
在这一步骤中，使用验证工具对设计进行全面的功能和性能验证。
验证结果可以用于优化设计和解决潜在问题。
IC设计流程范文
IC设计流程范文集成电路设计是新一代电子电路设计的一个重要方向。
它着眼于如何将大量的电子器件和电路封装在一个芯片上，从而实现高度集成和多功能的电子系统。
IC设计的流程可以分为以下几个主要步骤：1.需求分析：这是IC设计的起点。
在设计开始之前，需要明确设计的目标和要求。
这包括确认电路的主要功能、性能参数、电路资源、工作温度范围等。
同时，还需要考虑电源电压、尺寸要求、接口标准、测试要求等。
2.架构设计：根据需求分析得到的设计目标，进行IC的整体架构设计。
这一步骤将设计分解成多个功能模块，并确定每个模块之间的接口和通信方式。
通过对整个系统的分析，确定在芯片上的电路结构和电路层次。
3.电路设计：在架构设计的基础上，进行电路设计。
这包括设计各个功能模块的电路，选择适合的器件，进行电路的放大、滤波、混频、建模等操作。
在这一步骤中，设计工程师需要考虑电路参数、功耗、电源噪声等因素。
4.物理设计：物理设计是将电路设计转化为物理结构的过程。
主要包括芯片的布局和布线。
在布局过程中，需要考虑芯片的面积利用率、布局的曝光等技术指标。
在布线过程中，需要优化信号传输的延迟、功率消耗等因素。
5.验证和仿真：在物理布局和布线完成后，需要对设计进行验证和仿真。
这一步骤可以通过模拟仿真或数字仿真进行。
通过仿真可以检测到设计中的错误，优化电路性能并确保设计满足需求。
6.原型制作：在验证和仿真完成后，可以进行原型的制作。
这涉及到将设计文件提交给芯片制造厂商，并进行掩膜生产。
完成掩膜生产后，可以制作出硅芯片，并进行功能测试。
7.测试和调试：在制作完原型芯片后，需要对芯片进行测试和调试。
这包括功能测试、性能测试、功耗测试、温度测试等。
通过测试和调试可以发现设计中的问题，并进行相应的修正。
8.量产和集成：在测试和调试完成后，可以进行芯片的量产。
这包括将设计数据交付给制造工厂，进行大规模芯片生产。
在芯片生产过程中，需要进行晶圆切割、封装和测试等步骤。
芯片设计流程详解
芯片设计流程详解芯片设计是一项非常复杂和精密的工作，它涉及到电子学、计算机科学和工程学等多个领域的知识。
芯片设计流程包括需求分析、体系结构设计、逻辑设计、验证测试、物理设计和验证等多个阶段。
下面是一份详细的芯片设计流程。
需求分析阶段是芯片设计流程的第一步。
在这个阶段，设计团队会与客户或产品经理合作，明确芯片的功能和性能需求。
他们将收集并整理需要集成的各种功能和模块，以及电气、时间和区域约束等相关信息。
体系结构设计是芯片设计流程的下一个重要阶段。
在这一阶段，设计团队将根据需求分析阶段的结果，设计出芯片的整体结构。
他们会确定拟合特定应用场景的架构样式，并确定模块之间的连接方式和通信协议。
逻辑设计阶段是芯片设计流程的核心步骤之一、在这个阶段，设计团队将对芯片的各个模块进行详细的逻辑设计。
他们会使用硬件描述语言（HDL）来描述模块的行为和互连关系。
通常，设计团队使用的HDL是Verilog或VHDL。
在逻辑设计完成后，验证测试阶段便开始了。
在这个阶段，设计团队会使用仿真工具对设计的芯片进行功能验证。
他们编写测试程序，在仿真环境中运行并检查设计的功能是否满足需求。
如果测试通过，则可以进入下一个阶段，否则需要返回逻辑设计阶段进行修正。
物理设计阶段是芯片设计流程的下一个重要阶段。
在这个阶段，设计团队会将逻辑设计转化为物理实施。
他们会根据设计的要求进行布局设计和布线设计，并进行时序优化和功耗分析。
物理设计的目标是最大限度地减少芯片面积，提高性能和可靠性。
最后一个阶段是物理验证。
在此阶段中，设计团队将使用物理验证工具对完成的芯片进行验证。
他们将设计信息输入到验证工具中，并进行物理正确性和时序约束的验证。
如果验证通过，设计团队将会下单制造芯片，否则需要修改设计并重新进行验证。
总结起来，芯片设计流程包括需求分析、体系结构设计、逻辑设计、验证测试、物理设计和验证等多个阶段。
每个阶段都需要设计团队的精心设计和验证工作。
只有经过全面的设计和验证过程，才能保证芯片的正常运行和满足产品需求。
ic设计流程
ic设计流程
IC设计（Integrated Circuit Design）是指将电子元器件和电路集成到单个芯片上的过程。
它经历了几个主要的流程，包括前端设计、物理设计和后端设计。
以下是每个流程的详细介绍：
前端设计流程：
前端设计流程是指在编写RTL代码后，将其转换为物理设计中的网表（Netlist）的过程。
这是芯片设计过程中的第一步。
此流程包括各种步骤，如功能验证、RTL设计、综合、时序分析和设计约束。
物理设计流程：
物理设计流程是指将RTL代码（硬件描述语言）转换为芯片的物理结构的过程。
这涉及到的主要任务包括物理验证、布局设计、时钟设计、布线和静态时序分析等。
后端设计流程：
后端设计流程是指在芯片物理结构设计后，进行后续的电路细节设计、验证和优化的过程。
该过程包括各种步骤，如电路模拟、电路提取、电路优化、时序确认和信号完整性验证等。
综上所述，IC设计流程是一个复杂的过程，需要经过多个阶段的设计和验证。
仔细规划和执行这些流程，可以确保芯片能够满足性能和可靠性方面的要求，同时也可以提高设计效率和降低开发成本。
(完整版)IC设计流程
设计流程IC的设计过程可分为两个部分，分别为：前端设计(也称逻辑设计）和后端设计（也称物理设计），这两个部分并没有统一严格的界限，凡涉及到与工艺有关的设计可称为后端设计.前端设计的主要流程:1、规格制定芯片规格,也就像功能列表一样，是客户向芯片设计公司（称为Fabless，无晶圆设计公司)提出的设计要求,包括芯片需要达到的具体功能和性能方面的要求。
2、详细设计Fabless根据客户提出的规格要求，拿出设计解决方案和具体实现架构，划分模块功能。
3、HDL编码使用硬件描述语言（VHDL,Verilog HDL，业界公司一般都是使用后者）将模块功能以代码来描述实现，也就是将实际的硬件电路功能通过HDL语言描述出来，形成RTL(寄存器传输级）代码.4、仿真验证仿真验证就是检验编码设计的正确性，检验的标准就是第一步制定的规格.看设计是否精确地满足了规格中的所有要求。
规格是设计正确与否的黄金标准,一切违反，不符合规格要求的，就需要重新修改设计和编码.设计和仿真验证是反复迭代的过程，直到验证结果显示完全符合规格标准。
仿真验证工具Mentor公司的Modelsim，Synopsys的VCS，还有Cadence的NC—Verilog均可以对RTL级的代码进行设计验证,该部分个人一般使用第一个—Modelsim.该部分称为前仿真，接下来逻辑部分综合之后再一次进行的仿真可称为后仿真。
5、逻辑综合――Design Compiler仿真验证通过，进行逻辑综合.逻辑综合的结果就是把设计实现的HDL代码翻译成门级网表netlist.综合需要设定约束条件，就是你希望综合出来的电路在面积，时序等目标参数上达到的标准。
逻辑综合需要基于特定的综合库,不同的库中，门电路基本标准单元（standard cell)的面积，时序参数是不一样的。
所以，选用的综合库不一样,综合出来的电路在时序，面积上是有差异的。
一般来说，综合完成后需要再次做仿真验证（这个也称为后仿真，之前的称为前仿真）逻辑综合工具Synopsys的Design Compiler，仿真工具选择上面的三种仿真工具均可。
ic设计的流程
ic设计的流程IC设计的流程IC（集成电路）设计是指将电子器件、电路和系统集成在一个芯片上的过程。
它是现代电子技术领域的重要组成部分，广泛应用于各个领域。
下面将介绍IC设计的主要流程。
1. 需求分析在IC设计之前，首先需要进行需求分析。
这一阶段主要通过与客户沟通、市场调研等方式，明确设计的目标和要求。
例如，确定芯片的功能、性能参数、功耗要求等。
2. 架构设计在需求分析的基础上，进行架构设计。
架构设计是确定整个芯片的功能模块、电路结构和数据流等的过程。
需要考虑到芯片的性能、功耗、面积等方面的平衡，确保设计的可行性和可靠性。
3. 电路设计在架构设计的基础上，进行电路设计。
电路设计是指具体设计每个功能模块的电路结构和电路参数，包括选择合适的器件、电路拓扑和电路参数等。
需要通过模拟和数字电路设计方法，确保电路的性能和稳定性。
4. 物理设计在电路设计完成后，进行物理设计。
物理设计是指将电路布局和布线，生成最终的版图。
它考虑到电路的布局约束、电路的布线规则、电路的面积利用率等因素。
物理设计需要使用专业的EDA软件，如Cadence等。
5. 验证和仿真在物理设计完成后，进行验证和仿真。
验证和仿真是为了验证设计的正确性和性能。
通过使用仿真工具，对设计进行各种电气特性和时序特性的分析和仿真，确保设计的可靠性和稳定性。
6. 制造和封装在验证和仿真通过后，进行制造和封装。
制造是将设计转化为实际的芯片产品的过程，包括光刻、薄膜沉积、离子注入等工艺步骤。
封装是将芯片封装成实际可用的封装体，如QFP、BGA等。
7. 测试和调试在制造和封装完成后，进行测试和调试。
测试是为了验证芯片的性能和功能是否符合设计要求，通过使用测试仪器对芯片进行各种电气特性和功能特性的测试。
调试是在测试过程中发现问题，并进行修复和调整。
8. 量产和市场推广在测试和调试通过后，进行量产和市场推广。
量产是指将芯片进行大规模生产，确保产品的一致性和可靠性。
集成电路设计方法与设计流程
集成电路设计方法与设计流程一、集成电路设计方法概述1. 顶层设计法顶层设计法是一种自顶向下的设计方法，它从系统整体出发，将复杂问题分解为若干个子问题，再针对每个子问题进行详细设计。
这种方法有助于提高设计效率，确保系统性能。
2. 底层设计法底层设计法，又称自底向上设计法，它是从最基本的电路单元开始，逐步搭建起整个系统。
这种方法适用于对电路性能要求较高的场合，但设计周期较长，对设计人员的要求较高。
3. 混合设计法混合设计法是将顶层设计法与底层设计法相结合的一种设计方法。
它充分发挥了两种设计方法的优势，既保证了系统性能，又提高了设计效率。
在实际应用中，混合设计法得到了广泛采用。
二、集成电路设计流程1. 需求分析需求分析是集成电路设计的起点，主要包括功能需求、性能需求和可靠性需求。
设计人员需充分了解项目背景，明确设计目标，为后续设计工作奠定基础。
2. 系统架构设计系统架构设计是根据需求分析结果，对整个系统进行模块划分，明确各模块的功能和接口。
此阶段需充分考虑模块间的兼容性和可扩展性，为后续电路设计提供指导。
3. 电路设计与仿真电路设计是根据系统架构，对各个模块进行详细的电路设计。
设计过程中，需运用EDA工具进行电路仿真，验证电路性能是否满足要求。
如有问题，需及时调整电路参数，直至满足设计指标。
4. 布局与布线5. 后端处理后端处理主要包括版图绘制、DRC（设计规则检查）、LVS（版图与原理图一致性检查）等环节。
通过这些环节，确保芯片设计无误，为后续生产制造提供可靠保障。
6. 生产制造7. 测试与验证测试与验证是检验芯片性能和可靠性的关键环节。
通过对芯片进行功能和性能测试，确保其满足设计要求。
如有问题，需及时反馈至设计环节，进行优化改进。
至此，集成电路设计流程基本完成。
在实际设计中，设计人员需不断积累经验，提高自身设计能力，以应对日益复杂的集成电路设计挑战。
三、设计中的关键技术与注意事项1. 信号完整性分析选择合适的传输线阻抗，以减少信号反射和串扰。
ic设计流程
ic设计流程IC设计流程。
IC设计是集成电路设计的简称，是指设计和制造芯片的过程。
IC设计流程是一个非常复杂的过程，需要经过多个阶段的设计、验证和制造。
本文将介绍IC设计的整体流程，并对每个阶段进行详细的分析和说明。
第一阶段，需求分析。
在IC设计的初期阶段，需要进行需求分析，明确设计的功能和性能指标。
这一阶段需要与客户进行深入的沟通和交流，了解客户的需求和要求，明确设计的目标和方向。
第二阶段，架构设计。
在需求分析的基础上，进行芯片的整体架构设计。
这一阶段需要考虑芯片的功能划分、模块划分、接口设计等，确定芯片的整体结构和功能分布。
第三阶段，逻辑设计。
在芯片的整体架构设计确定后，进行逻辑设计，包括逻辑电路设计、逻辑仿真和逻辑综合。
这一阶段需要进行逻辑电路的设计和验证，确保设计的正确性和稳定性。
第四阶段，物理设计。
在逻辑设计完成后，进行芯片的物理设计，包括布局设计、布线设计和物理验证。
这一阶段需要进行芯片的版图设计和布线，确保芯片的物理结构和布局符合设计要求。
第五阶段，验证与测试。
在芯片的物理设计完成后，进行验证与测试，包括功能验证、时序验证和功耗验证。
这一阶段需要对芯片进行全面的验证和测试，确保芯片的功能和性能符合设计要求。
第六阶段，制造与封装。
在芯片的验证与测试完成后，进行芯片的制造和封装。
这一阶段需要进行芯片的生产制造和封装，确保芯片的质量和可靠性。
总结。
IC设计流程是一个复杂而又严谨的过程，需要经过多个阶段的设计、验证和制造。
每个阶段都需要进行详细的分析和设计，确保芯片的功能和性能符合设计要求。
只有经过严格的流程和严谨的设计，才能设计出高质量的集成电路产品。
ic设计的一般流程
ic设计的一般流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!IC 设计的一般流程包括以下几个主要步骤：1. 系统规格定义明确 IC 的功能、性能、接口等要求。
复旦微电子 数字IC前端后端流程及工具
Notes
本PPT内容是整个DDC项目组的集体学习研究成果
感谢已经毕业的曾经参与后端项目的师兄师姐，以及 各位老师。
闻道有先后，术业有专攻
共同学习，共同进步 大家有问题请直接请教熟悉相应工具的同学。 Tips：可以参考QUATURS II的design flow！！
Contents
DC MODELSIM MBISTARCHITECT FORMALITY PT
Formal Verification (RTL vs Gates)
Pre-layout STA
Timing OK? Yes
数字后端设计。以生成 可以可以送交foundry 进行流片的GDS2文件 为终点。 术语： tape-out—提交最终 GDS2文件做加工；
= 0.41 = 0.46 = 0.41 = 0.46 = 0.41 = 0.46 = 0.41 = 0.96
数字后端设计流程-8 布线
数字后端设计流程-8 布线
第一步 全局布线
Global route 进行时，整个芯片会被切割成一块块的global routing cell (GRC)，其目的在于建立一个绕线的蓝图。对于每个GRC，Astro会去计 算包含其中且可以使用的wire track，根据这些信息选择绕线要经过的 GRC。如图所示，有一个以X为起点Y为终点的连接需要绕线，考虑到 blockage和congestion的状况后，选择了变化4、9、14、19、24、23、 22、21、16的GRC来绕线。
Auto Routing
DRC,LVS,ECO
Formal Verification (ECO Netlist vs CT Inserted Netlist)
IC设计与方法
IC设计与方法IC设计，即集成电路设计，是通过EDA（ Electronic Design Automation）工具实现的，以满足电路功能、性能、功耗、可制造和可测试性的全过程。
它是现代电子技术中最重要和最具挑战性的领域之一。
IC设计中需要考虑的因素非常多，在整个设计过程中，需要许多方法和技术的支持。
一、IC设计流程IC设计通常包括以下几个步骤：1、概念设计：根据设计需求，确定设计目标和基本架构。
2、RTL（Register Transfer Level）设计：以硬件描述语言（例如Verilog，VHDL等）编写模块级代码，设计不同模块的位级和时序。
3、逻辑综合：将RTL设计转换成门级网表，使用逻辑综合工具，可实现高效率、低功耗、可测试和可制造的电路结构。
4、布局与同步：首先，需要完成底层布局，布置电路的物理要素以提高电路的性能，包括功率分配、信号小区分离优化等；其次是时序约束，根据不同设计启示与技术规则，协调所有定时与时序限制。
5、布线：自动布线工具可以使得间距、相邻阻抗、时序要求等尽量满足要求，以实现更高的性能和更低的功耗。
6、验证：在验证阶段，使用仿真工具和其他验证方法，对设计进行逐个测试，以确保电路可以按照预期进行操作。
7、物理验证：然后使用物理验证工具进行精细检查和核实。
8、生产准备：最后，进行DRC（Design Rule Check）和LVS （Layout Versus Schematic）的检查，以确保设计能够正确制造。
二、IC设计方法1、高层次设计在IC设计的早期阶段，需要对设计进行高层次的规划和设计，例如，定义电路的功能、模块划分、详细功能规范的定义等。
2、分层次设计在IC设计中，可以通过分层次来对电路进行更好的管理和设计。
通过将电路划分为多个模块，在整个设计过程中可以更好地处理各个模块之间的功能和时序关系。
3、RTL设计在RTL设计阶段，需要对电路进行位级设计和时序设计，并根据不同的需求来进行代码编写。
IC设计流程和方法(复旦讲义)
第三讲：IC设计流程和设计方法（3）2005年3月20日来金梅¾集成电路设计方法¾数字集成电路设计流程¾模拟集成电路设计流程¾混合信号集成电路设计流程¾SoC芯片设计流程¾集成电路设计方法¾数字集成电路设计流程¾模拟集成电路设计流程¾混合信号集成电路设计流程¾SoC芯片设计流程正向设计与反向设计自顶向下和自底向上设计Top-Down设计–Top-Down流程在EDA工具支持下逐步成为IC主要的设计方法–从确定电路系统的性能指标开始，自系统级、寄存器传输级、逻辑级直到物理级逐级细化并逐级验证其功能和性能Top-Down设计关键技术需要开发系统级模型及建立模型库，这些行为模型与实现工艺无关，仅用于系统级和RTL级模拟。
系统级功能验证技术。
验证系统功能时不必考虑电路的实现结构和实现方法，这是对付设计复杂性日益增加的重要技术，目前系统级DSP模拟商品化软件有Comdisco，Cossap等，它们的通讯库、滤波器库等都是系统级模型库成功的例子。
逻辑综合--是行为设计自动转换到逻辑结构设计的重要步骤bottom-Up•自底向上(Bottom-Up)设计是集成电路和PCB板的传统设计方法,该方法盛行于七、八十年•设计从逻辑级开始，采用逻辑单元和少数行为级模块构成层次式模型进行层次设计，从门级开始逐级向上组成RTL级模块，再由若于RTL模块构成电路系统•对于集成度在一万门以内的ASIC设计是行之有效的,无法完成十万门以上的设计•设计效率低、周期长，一次设计成功率低Top-Down设计与Bottom-Up设计比较¾设计从行为到结构再到物理级，每一步部进都进行验证,提高了一次设计的成功率¾提高了设计效率，缩短了IC的开发周期，降低了产品的开发成本¾设计成功的电路或其中的模块可以放入以后的设计中提高了设计的再使用率(Reuse)基于平台的设计方法¾ADD：Area Driving Design面积驱动设计¾TDD：Time Driving Design时序驱动的设计¾BBD：Block Based Design¾PBD：Platform Based Design，开发系列产品，基于平台的设计方法集成电路设计流程¾集成电路设计方法¾数字集成电路设计流程¾模拟集成电路设计流程¾混合信号集成电路设计流程¾SoC芯片设计流程数字集成电路设计流程1. 设计输入电路图或硬件描述语言2. 逻辑综合处理硬件描述语言，产生电路网表3. 系统划分将电路分成大小合适的块4. 功能仿真5.布图规划芯片上安排各宏模块的位置6.布局安排宏模块中标准单元的位置7.布线宏模块与单元之间的连接8.寄生参数提取提取连线的电阻、电容9.版图后仿真检查考虑连线后功能和时序是否正确数字集成电路设计工具¾主要的EDA vendor–Synopsys：逻辑综合，仿真器，DFT–Cadence：版图设计工具，仿真器等–Avanti：版图设计工具–Mentor：DFT，物理验证工具–Magma: BlastRTL, Blast Fusion选择设计工具的原则¾只用“sign-off”的工具–保证可靠性，兼容性¾必须针对芯片的特点–不同的芯片需要不同的设计工具¾了解设计工具的能力–速度、规模等¾设计输入–任何文本编辑工具–Ultraedit, vi, 仿真器自带编辑器…¾RTL级功能仿真–Modelsim(Mentor),–VCS/VSS（Synopsys）–NC-Verilog（Cadence）–Verilog-XL （Cadence）¾逻辑综合–Cadence: Ambit, PKS;–Synopsys: Design Compiler;–Magma: Blast RTL¾物理综合–Synopsys: Physical CompilerMagma: Blast Fusion¾形式验证工具–Formality（Synopsys）–FormalPro（Mentor）¾Floorplanning/布局/布线–Synopsys: Apollo, Astro,–Cadence:SoC Encounter, Silicon Ensemble ¾参数提取−Cadence: Nautilus DC−Synopsys: Star-RC XT¾时序验证–Cadence: PearlSynopsys: PrimeTime¾DRC/LVS–Dracula (Cadence)–Calibre(Mentor ）–Hercules (Synopsys)¾可测试性设计(DFT)编译器和自动测试模式生成–Synopsys: DFT编译器,DFT Compiler;自动测试生成(ATPG) 与故障仿真,Tetra MAX–Mentor:FastScan¾晶体管级功耗模拟–Synopsys: PowerMill中国大陆EDA工具的使用状况集成电路设计流程¾数字集成电路设计流程¾模拟集成电路设计流程¾混合信号集成电路设计流程¾SoC芯片设计流程“集成电路导论”扬之廉设计工具的选择¾Circuit:–Cadence Virtuoso Composer (Cadence) ¾Simulation–Synopsys:NanoSim, HSPICE¾Layout–Cadence Virtuoso (Cadence)集成电路设计流程¾数字集成电路设计流程¾模拟集成电路设计流程¾混合信号集成电路设计流程¾SoC芯片设计流程混合信号芯片设计流程¾首先，进行模拟/数字划分¾然后，分别设计模拟和数字部分¾最后，将模拟/数字模块协同仿真，并进行版图拼接，验证混合信号芯片设计流程集成电路设计流程¾数字集成电路设计流程¾模拟集成电路设计流程¾混合信号集成电路设计流程¾SoC芯片设计流程¾SOC以嵌入式系统为核心，集软硬件于一体，并追求产品系统最大包容的集成¾软硬件协同设计¾芯片规划、划分¾分系统之间的连线最少。
IC设计流程讲义
版本管理工具
在芯片开发流程中，文档、代码、网表 、工具配置脚本、工艺库甚至EDA工具本 身都在不断变更，版本控制的重要性日益 凸显。
常用的版本管理工具有CVS、Subvision 等，都包括windows和linux等版本。
Linux系统操作简介
Linux操作系统 常用操作命令 Vi编辑器
Linux系统操作简介
命令：rm (remove) 格式：rm rm -r directory 功能：删除指定的文件或一个目录中的文件。 注释：用-r选项时，将删除指定目录的所用文
件，包括目录名。 例如：% rm
文件操作命令
7 改变文件读取权限
命令：chmod (change mode) 格式：chmod {u|g|o|a}{+|-|=}{r|w|x} 或者 chmod [who][op][mode] directory 功能：改变文件的读写和执行权限。有符号法和八进制数字法。 选项：(1)符号法： u (user) 表示用户本人。 g (group) 表示同组用户。 o (oher) 表示其他用户。 a (all) 表示所有用户。 + 用于给予指定用户的许可权限。 - 用于取消指定用户的许可权限。 = 将所许可的权限赋给文件。 r (read) 读许可，指可以拷贝该文件或目录的内容。 w (write) 写许可，指可以修改该文件或目录的内容。 x (execute)执行许可，表示可以执行该文件或进入目录。 (2)八进制数字法： 此方法用三位八进制数作任选项，每位数字分别表示用户本人、同组用户、其他用户的权限，其中： 4 (100) 表示可读。 2 (010) 表示可写。 1 (001) 表示可执行。 注释： 例如：% chmod a+rx 让所有用户可以读和执行文件。 % chmod go-rx 取消同组和其他用户的读和执行文件的权限。 % chmod 741 让本人可读写执行、同组用户可读、其他用户可执行文件。
芯片设计流程
芯片设计流程处理器流水线可以分为前端和后端，芯片设计也可以分为前端和后端。
前端负责逻辑设计，输出门级网表（netlist），后端进行物理设计，输出版图（layout），下一步就是芯片制造了，这个过程俗称为流片（tapeout）。
为什么叫tapeout，这里面也有故事，版图文件很大，以前都是用磁带（tape）存储，送到工厂去生产，所以叫tapeout，后来这个词一直被沿用到现在。
芯片设计流程图如下：如果有面试官问某某东西的设计流程，第一个步骤回答“系统设计”准不会出错，这简直是一个万能答案，因为任何设计都可以采用从上到下逐步细化的过程。
系统设计完成设计的建模与仿真、模块划分等，确保设计思路正确，后面就是设计的具体实现过程。
8.2.3硬件描述语言——软硬不分1.电子设计自动化计算机辅助设计（Computer-aided Design,CAD）已经融入到各行各业中，制造一双鞋、一辆赛车、一幅广告等，都可以通过计算机来设计，而计算机本身的设计，无论是处理器、存储器电路，还是计算机结构、外观等，也都是在计算机上进行的，于是就出现了用计算机来辅助设计计算机的有趣现象。
EDA是电子设计自动化（Electronic Design Automation）的缩写，是电路领域的计算机辅助设计。
设计者能在EDA软件平台上完成集成电路的全套设计，直至将设计交给工厂流片。
Cadence 和Synopsys公司提供芯片设计各个阶段的EDA 工具，早期Synopsys的前端工具更有优势，Cadence的后端工具更有优势，现在它们的差距不大。
2.HDL基础设计一个电路，可以用画电路图的方式实现，如下图：几百、几千个元件的电路图可以手工画，可是一个芯片能包含几亿甚至几十亿个晶体管，靠画是不可能画出来的，好在人们开发了硬件描述语言（Hardware Description Language,HDL）,使用编程的方式来开发集成电路。
业界主要有两种硬件描述语言：VHDL和Verilog，其中Verilog 使用较多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三讲：IC设计流程和设计方法（3）
2005年3月20日
来金梅
¾集成电路设计方法
¾数字集成电路设计流程
¾模拟集成电路设计流程
¾混合信号集成电路设计流程¾SoC芯片设计流程
¾集成电路设计方法
¾数字集成电路设计流程
¾模拟集成电路设计流程
¾混合信号集成电路设计流程¾SoC芯片设计流程
正向设计与反向设计
自顶向下和自底向上设计
Top-Down设计
–Top-Down流程在EDA工具支持下逐步成为IC主要的设计方法
–从确定电路系统的性能指标开始，自系统级、寄存器传输级、逻辑级直到物理级逐级细化并逐级验证其功能和性能
Top-Down设计关键技术
需要开发系统级模型及建立模型库，这些行
为模型与实现工艺无关，仅用于系统级和RTL
级模拟。
系统级功能验证技术。
验证系统功能时不必
考虑电路的实现结构和实现方法，这是对付
设计复杂性日益增加的重要技术，目前系统
级DSP模拟商品化软件有Comdisco，Cossap等，它们的通讯库、滤波器库等都是系统级模型
库成功的例子。
逻辑综合--是行为设计自动转换到逻辑结构
设计的重要步骤
bottom-Up
•自底向上(Bottom-Up)设计是集成电路和PCB
板的传统设计方法,该方法盛行于七、八十年•设计从逻辑级开始，采用逻辑单元和少数行
为级模块构成层次式模型进行层次设计，从
门级开始逐级向上组成RTL级模块，再由若
于RTL模块构成电路系统
•对于集成度在一万门以内的ASIC设计是行之有效的,无法完成十万门以上的设计
•设计效率低、周期长，一次设计成功率低
Top-Down设计与Bottom-Up设计比较
¾设计从行为到结构再到物理级，每一步部进都进行验证,提高了一次设计的成功率
¾提高了设计效率，缩短了IC的开发周期，降低了产品的开发成本
¾设计成功的电路或其中的模块可以放入以后的设计中提高了设计的再使用率(Reuse)
基于平台的设计方法
¾ADD：Area Driving Design面积驱动设计
¾TDD：Time Driving Design时序驱动的设计
¾BBD：Block Based Design
¾PBD：Platform Based Design，开发系列产品，基于平台的设计方法
基于平台的设计
集成电路设计流程
¾集成电路设计方法
¾数字集成电路设计流程
¾模拟集成电路设计流程
¾混合信号集成电路设计流程¾SoC芯片设计流程
前仿真
1. 设计输入
电路图或硬件描述语言
2. 逻辑综合
处理硬件描述语言，产生电路网表3. 系统划分
将电路分成大小合适的块
4. 功能仿真
5.布图规划
芯片上安排各宏模块的位置
6.布局
安排宏模块中标准单元的位置
7.布线
宏模块与单元之间的连接
8.寄生参数提取
提取连线的电阻、电容
9.版图后仿真
检查考虑连线后功能和时序是否正确
数字集成电路设计工具¾主要的EDA vendor
–Synopsys：逻辑
综合，仿真器，
DFT
–Cadence：版图
设计工具，仿真
器等
–Avanti：版图设
计工具
–Mentor：DFT，
物理验证工具
–Magma: Blast
RTL, Blast Fusion
选择设计工具的原则¾只用“sign-off”的工具
–保证可靠性，兼容性
¾必须针对芯片的特点
–不同的芯片需要不同的设计工具¾了解设计工具的能力
–速度、规模等
¾设计输入
–任何文本编辑工具
–Ultraedit, vi, 仿真器自带编辑器…¾RTL级功能仿真
–Modelsim(Mentor),
–VCS/VSS（Synopsys）
–NC-Verilog（Cadence）
–Verilog-XL （Cadence）
¾逻辑综合
–Cadence: Ambit, PKS;
–Synopsys: Design Compiler;
–Magma: Blast RTL
¾物理综合
–Synopsys: Physical Compiler
Magma: Blast Fusion
¾形式验证工具
–Formality（Synopsys）
–FormalPro（Mentor）
¾Floorplanning/布局/布线
–Synopsys: Apollo, Astro,
–Cadence:SoC Encounter, Silicon Ensemble ¾参数提取
−Cadence: Nautilus DC
−Synopsys: Star-RC XT
¾时序验证
–Cadence: Pearl
Synopsys: PrimeTime
¾DRC/LVS
–Dracula (Cadence)
–Calibre(Mentor ）
–Hercules (Synopsys)
¾可测试性设计(DFT)编译器和自动测试模式生成–Synopsys: DFT编译器,DFT Compiler;自动测试生
成(ATPG) 与故障仿真,Tetra MAX
–Mentor:FastScan
¾晶体管级功耗模拟
–Synopsys: PowerMill
中国大陆EDA工具的使用状况
集成电路设计流程
¾数字集成电路设计流程
¾模拟集成电路设计流程
¾混合信号集成电路设计流程¾SoC芯片设计流程
“集成电路导论”扬之廉
设计工具的选择
¾Circuit:
–Cadence Virtuoso Composer (Cadence) ¾Simulation
–Synopsys:NanoSim, HSPICE
¾Layout
–Cadence Virtuoso (Cadence)
集成电路设计流程
¾数字集成电路设计流程
¾模拟集成电路设计流程
¾混合信号集成电路设计流程¾SoC芯片设计流程
混合信号芯片设计流程
¾首先，进行模拟/数字划分
¾然后，分别设计模拟和数字部分
¾最后，将模拟/数字模块协同仿真，并进行版图拼接，验证
混合信号芯片设计流程
集成电路设计流程
¾数字集成电路设计流程
¾模拟集成电路设计流程
¾混合信号集成电路设计流程¾SoC芯片设计流程
¾SOC以嵌入式系统为核心，集软硬件于一体，并追求产品系统最大包容的集成
¾软硬件协同设计
¾芯片规划、划分
¾分系统之间的连线最少。
¾功能相关性、数据相关性、操作相关性
SoC芯片设计流程
¾系统规划、划分
–软硬件划分
–模拟数字划分
–挑选IP模块
¾各模块按上述流程设计¾验证和测试
–软硬件协同验证
–模拟/数字混合仿真
SoC设计的挑战
¾验证工作高度复杂
¾芯片的可测性设计
¾功耗分析
¾互连、串扰、IR drop ¾热分析
¾…
State Key Lab of ASIC & Systems, Fudan University 总结
¾不同的电路，不同的设计流程–电路的种类–电路的规模¾设计流程不断演变–IP reuse
–System Level synthesize。
