屈曲分析-雷晋芳
ansys结构屈曲分析
退出求解器
命令: 命令:finish GUI:close the : solution menu
ANSYS 结构屈曲分析 二 结构屈曲分析的基本步骤
(3)扩展解:无论采取哪种特征值提取方法,如果想要得到屈曲模 )扩展解:无论采取哪种特征值提取方法, 态的形状,就必须执行扩展解。 态的形状,就必须执行扩展解。可以 把扩展解简单理解为将屈曲 模态的形状写入结果文件。具体操作步骤如下: 模态的形状写入结果文件。具体操作步骤如下:
注意二: 注意二: 材料的弹性模量 EX必须定义。
ANSYS 结构屈曲分析 二 结构屈曲分析的基本步骤
(2)获得静力解:与一般静力解类似,但需注意以下几点: )获得静力解:与一般静力解类似,但需注意以下几点:
注意一: 注意一:
必须激活预应力影响。 必须激活预应力影响。
注意二: 注意二:
通常只需施加一个单位荷 载即可。当施加单位荷载 载即可。 时,求解得到的特征值就 表示临界荷载, 表示临界荷载,施加非单 位荷载时, 位荷载时,求解得到的特 征值乘以施加的载荷就得 到临界荷载; 到临界荷载;
• 命令:mxpand,nmode,,,elcalc • GUI:main menu 〉solution 〉loads step opts 〉 expasionpass 〉single modes 〉expand modes
扩展求解
• 命令:solve • GUI:main menu 〉solution 〉solve 〉current LS
列出现在所有的屈曲荷载因子
命令:set,list 命令 GUI: mian menu 〉 general postproc 〉results summary
读取指定的模态来显示屈曲模态形状

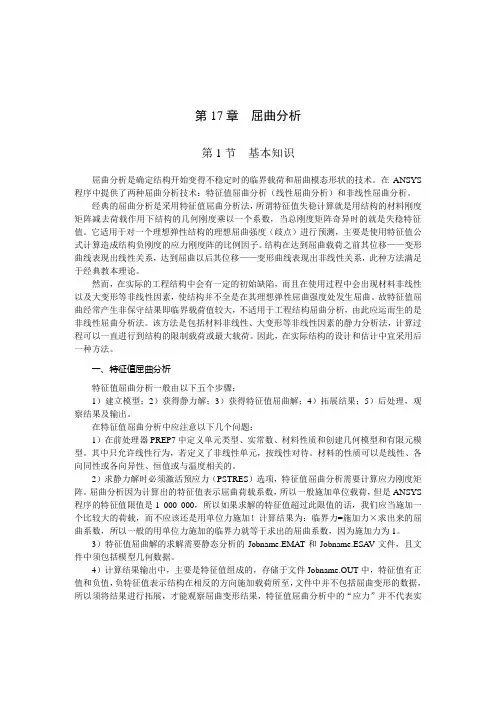

第17章 屈曲分析
第17章屈曲分析第1节基本知识屈曲分析是确定结构开始变得不稳定时的临界载荷和屈曲模态形状的技术。
在ANSYS 程序中提供了两种屈曲分析技术:特征值屈曲分析(线性屈曲分析)和非线性屈曲分析。
经典的屈曲分析是采用特征值屈曲分析法,所谓特征值失稳计算就是用结构的材料刚度矩阵减去荷载作用下结构的几何刚度乘以一个系数,当总刚度矩阵奇异时的就是失稳特征值。
它适用于对一个理想弹性结构的理想屈曲强度(歧点)进行预测,主要是使用特征值公式计算造成结构负刚度的应力刚度阵的比例因子。
结构在达到屈曲载荷之前其位移——变形曲线表现出线性关系,达到屈曲以后其位移——变形曲线表现出非线性关系,此种方法满足于经典教本理论。
然而,在实际的工程结构中会有一定的初始缺陷,而且在使用过程中会出现材料非线性以及大变形等非线性因素,使结构并不全是在其理想弹性屈曲强度处发生屈曲。
故特征值屈曲经常产生非保守结果即临界载荷值较大,不适用于工程结构屈曲分析,由此应运而生的是非线性屈曲分析法。
该方法是包括材料非线性、大变形等非线性因素的静力分析法,计算过程可以一直进行到结构的限制载荷或最大载荷。
因此,在实际结构的设计和估计中宜采用后一种方法。
一、特征值屈曲分析特征值屈曲分析一般由以下五个步骤:1)建立模型;2)获得静力解;3)获得特征值屈曲解;4)拓展结果;5)后处理,观察结果及输出。
在特征值屈曲分析中应注意以下几个问题:1)在前处理器PREP7中定义单元类型、实常数、材料性质和创建几何模型和有限元模型。
其中只允许线性行为,若定义了非线性单元,按线性对待。
材料的性质可以是线性、各向同性或各向异性、恒值或与温度相关的。
2)求静力解时必须激活预应力(PSTRES)选项,特征值屈曲分析需要计算应力刚度矩阵。
屈曲分析因为计算出的特征值表示屈曲荷载系数,所以一般施加单位载荷,但是ANSYS 程序的特征值限值是1 000 000,所以如果求解的特征值超过此限值的话,我们应当施加一个比较大的荷载,而不应该还是用单位力施加!计算结果为:临界力=施加力×求出来的屈曲系数,所以一般的用单位力施加的临界力就等于求出的屈曲系数,因为施加力为1。

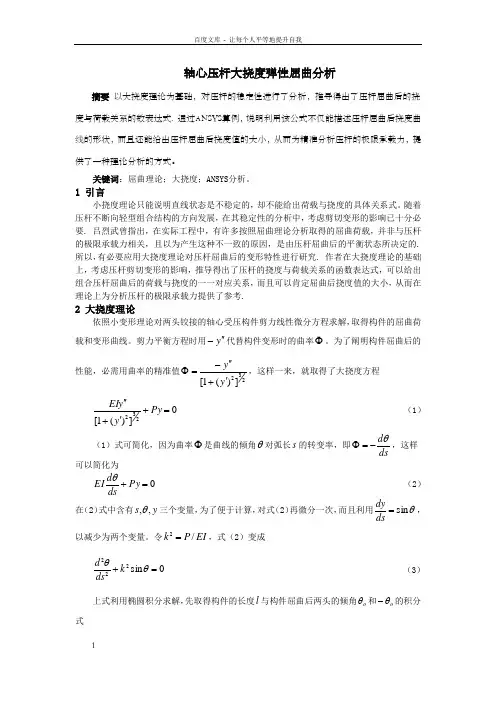

轴心压杆大挠度弹性屈曲分析
轴心压杆大挠度弹性屈曲分析摘要 以大挠度理论为基础,对压杆的稳定性进行了分析,推导得出了压杆屈曲后的挠度与荷载关系的数表达式. 通过ANSYS 算例,说明利用该公式不仅能描述压杆屈曲后挠度曲线的形状,而且还能给出压杆屈曲后挠度值的大小,从而为精准分析压杆的极限承载力,提供了一种理论分析的方式。
关键词:屈曲理论;大挠度;ANSYS 分析。
1 引言小挠度理论只能说明直线状态是不稳定的,却不能给出荷载与挠度的具体关系式。
随着压杆不断向轻型组合结构的方向发展,在其稳定性的分析中,考虑剪切变形的影响已十分必要. 吕烈武曾指出,在实际工程中,有许多按照屈曲理论分析取得的屈曲荷载,并非与压杆的极限承载力相关,且以为产生这种不一致的原因,是由压杆屈曲后的平衡状态所决定的. 所以,有必要应用大挠度理论对压杆屈曲后的变形特性进行研究. 作者在大挠度理论的基础上,考虑压杆剪切变形的影响,推导得出了压杆的挠度与荷载关系的函数表达式,可以给出组合压杆屈曲后的荷载与挠度的一一对应关系,而且可以肯定屈曲后挠度值的大小,从而在理论上为分析压杆的极限承载力提供了参考.2 大挠度理论依照小变形理论对两头铰接的轴心受压构件剪力线性微分方程求解,取得构件的屈曲荷载和变形曲线。
剪力平衡方程时用y ''-代替构件变形时的曲率Φ。
为了阐明构件屈曲后的性能,必需用曲率的精准值232])(1[y y '+''-=Φ,这样一来,就取得了大挠度方程0])(1[232=+'+''Py y y EI(1) (1)式可简化,因为曲率Φ是曲线的倾角θ对弧长s 的转变率,即dsd θ-=Φ,这样可以简化为0=+Py dsd EIθ(2) 在(2)式中含有y s ,,θ三个变量,为了便于计算,对式(2)再微分一次,而且利用θsin =dsdy,以减少为两个变量。
令EI P k /2=,式(2)变成0sin 222=+θθk dsd (3) 上式利用椭圆积分求解,先取得构件的长度l 与构件屈曲后两头的倾角o θ和o θ-的积分式⎰⎰--==o o o ld k ds l ϑθθθθ)2/(sin )2/(sin 21220 (4) 这是一个有现成的积分表可查的椭圆积分式。
分析单层网壳屈曲分析PPT课件
注:在极限状态设计法中屋 面活荷载与普通层 的活荷载的荷载分 项系数不同,故荷 载工况也需单独输 入。
图2. 输入荷载工况
图3. 输入自重
第2页/共12页
注:若模型需要考虑初始缺 陷,那么施加恒荷 载和活荷载中不应 采用虚面得方式施 加!
图4. 屋顶荷载的施加
第3页/共12页
3、定义屈曲分析控制数据
图8.计算初始缺陷EXCEL表格
第7页/共12页
3、非线性屈曲分析
① 自动生成荷载组合, 建立或修改需要转换成非线性荷载工况的荷载组合,如 图9
② 生成非线性荷载工况:主菜单>荷载>由荷载组合建立荷载工况,如图10 ③ 查看在该工况下线弹性分析位移最大的点,做非线性分析的控制节点 ④ 设定非线性控制数据:主菜单>分析>非线性分析数据,如图11 ⑤ 查看荷载-位移曲线:结果>阶段/步骤时程图表,如图12
图5.屈曲分析控制数据
定义屈曲分析控制数据, 运行屈曲分析, 找到网壳结构最 低阶屈曲模态 (第一屈曲模态) 的屈曲向量,通 过该模态的屈曲 向量考虑结构的 初始缺陷
注:在极限状态设计法中屋 面活荷载与普通层 的活荷载的荷载分 项系数不同,故荷 载工况也需单独输 入。
第4页/共12页
二、考虑初始缺陷
建立需要转换成非线性 荷载工况的荷载组合
系数可修改
图9.建立需要转换成非线性荷载工况的荷载组合
第8页/共12页
图10.由建立的荷载组合生成非线性荷载工况
第9页/共12页
不断调试, 直到得到理 想的结果
图11.设定非线性分析控制数据
第10页/共12页
结构失稳点
图12.查看结果
第11页/共12页
屈曲分析 雷晋芳
(1)确定拟计算构件及初始长度范围、约束;
(2)确定各约束的约束刚度 (仅用于独立模型法与局部实体有限元模型法,通常用单位力法确定); (3)加载、屈曲分析, 对整体模型法通常采用恒载加活载的竖向加载斱式,对独立模型与有限 元模型法则采用轴向斲加单位力斱法; (4)获得屈曲系数,幵乘以相应分析工况下杆件内力,如整体模型法对应 的恒载加活载下的杆件内力; (5)代入公式计算
如图10 ③ 查看在该工况下线弹性分析位移最大的点,做非线性分析的控制节点,如图11(预估) ④ 设定非线性控制数据:主菜单>分析>分析控制>非线性分析控制,如图12 ⑤ 查看荷载-位移曲线:结果>时程>阶段/步骤时程图表,如图13
建立需要转换成非线性 荷载工况的荷载组合
系数可修改
图9.建立需要转换成非线性荷载工况的荷载组合
操作流程
注:在极限状态设计法中屋 面活荷载与普通层的 活荷载的荷载分项系 数不同,故荷载工况 也需单独输入。
图2. 输入荷载工况
图3. 输入自重
操作流程
注:1、若模型需要考虑初始 缺陷,那么斲加恒荷载 和活荷载中不应采用虚 面的斱式斲加! 2、 可采用gen2014版 本新功能“面风压”斲 加空间结构风荷载!
midas Gen 做屈曲分析的一般流程:
操作流程
一、线性屈曲——初步评估 二、初始缺陷
三、非线性屈曲
构件计算长度确定——利用屈曲分析获得构件计算长度
GB50017-2003钢结构设计规范 CECS28:90钢管混凝土结构设计与斲工规程
1、整体模型法 2、独立构件模型法 3、局部构件实体有限元分析法
分析内容: 大位移分析 几何非线性分析 屈曲分析
国家大剧院
屈曲分析流程
屈曲分析流程Bending analysis is a crucial process in the engineering and design of various structures and components. It is essential for determining the structural integrity, safety, and performance of materials under different loading conditions. 屈曲分析是工程和设计中的一个至关重要的过程,对于确定材料在不同载荷条件下的结构完整性、安全性和性能至关重要。
The process of bending analysis involves the evaluation of the stress and strain distribution in the material, as well as the determination of critical points where failure may occur. 屈曲分析的过程涉及材料中应力和应变分布的评估,以及确定可能发生失效的关键点。
By understanding the behavior of materials under bending, engineers are able to optimize the design of various structures, ensuring that they can withstand the required loads and perform effectively in their intended applications. 通过了解材料在弯曲下的行为,工程师能够优化各种结构的设计,确保它们能够承受所需的载荷并在其预期的应用中有效地发挥作用。
One of the primary aspects of bending analysis is the determination of the maximum bending moment and the corresponding stress distribution along the length of the material. 屈曲分析的一个主要方面是确定最大弯曲力矩以及材料长度沿线的相应应力分布。
大跨度板架屈曲分析的非线性有限元法
大跨度板架屈曲分析的非线性有限元法大跨度板架结构是建筑中常见的一种结构形式,其尺寸较大,受力复杂,因此需要进行板架的屈曲分析,以确保结构的稳定性和安全性。
本文将介绍一种非线性有限元法,用于大跨度板架屈曲分析,在保证精度的同时,降低计算复杂度。
第一步,确定大跨度板架结构的几何模型,划分节点和单元,在表面上分配荷载,并设置支座。
节点采用三维坐标系进行表示,单元选用四面体元、六面体元、棱柱元或棱锥元。
第二步,掌握大跨度板架结构的材料力学性质。
由于非线性有限元法中材料力学性质的表达方式与线性有限元法有所不同,因此需要对材料的本构关系、等效应力应变关系等进行研究和分析。
第三步,利用有限元软件,进行非线性有限元分析。
在进行有限元分析时,需考虑以下几个方面:首先,要进行初次加载,确定结构的初态;其次,采用增量式分析方法,不断增加荷载,不断更新构件的状态;最后,当结构达到屈曲时,停止分析,得出屈曲荷载和屈曲形态。
第四步,对非线性有限元分析结果进行条件判断和检验。
根据屈曲分析的结果,若结构荷载小于屈曲荷载,则结构是稳定的;若荷载接近屈曲荷载,则结构具有潜在的屈曲危险,需要加强结构的组成部分。
值得注意的是,在进行非线性有限元分析时,需注意以下问题:首先,配置适当的计算机硬件设备,以确保计算精度和速度;其次,选择合适的材料本构关系,以保证计算的可靠性;最后,进行参数敏感性分析,以求得合适的计算结果。
综上所述,非线性有限元法是一种有效的大跨度板架结构屈曲分析方法,该方法在保证精度的同时,大大降低了计算复杂度,为大跨度板架结构的安全设计和有效运用提供了重要的技术支持。
数据分析是指根据已有的数据,通过一系列的处理,归纳、总结、推论出有关数据的规律和规律性的过程。
在实际生产和科学研究中,数据分析是开始进行决策的基础。
下面将对相关数据进行列出并进行分析。
例如,我们对某个公司销售数据进行分析。
首先,需要知道该公司的销售额、利润、客户数量、产品类别及销售渠道等信息。
屈曲分析
屈曲分析示例
一端固定一端自由的薄壁圆筒屈曲模态振径15mm,长200mm,一端固定,一端自由,且受 到100N的压力作用,进行失稳分析并改进。
圆杆三维模型
各阶失稳临界载荷因子(BLF) 失稳的屈曲模态振型(10阶)
屈曲分析示例
2EI 中可以看出,截面的惯性矩I越大,临界压力也越大。在 从欧拉公式 Fcr (l )2 l 2E 经验公式 cr 中,柔度 越小则临界应力越高。由于 i 所以提高惯性 2
屈曲分析即稳定性分析,用来计算结构的稳定性,在 Mechanica中主要用来判断结果是否发生失稳,并计算临界载 荷系数(BLF)和屈曲振型。Mechanica的屈曲分析属于特征值 屈曲分析,即线性屈曲分析,结构到达屈曲之前位移和载荷呈 线性关系,而到达屈曲之前的结构处于几何非线性状态,这不 太符合实际情况,线性屈曲分析得出的临界载荷系数是处于线 性假设下的解,通常要比实际测得要大。 线性屈曲分析的一般方程为:
图1 空心杆截面图
图2 实心杆与空心杆BLF值对比
屈曲分析压杆失稳四种常见形式屈曲分析示例下图所示钢质薄壁圆筒外径为400mm厚度6mm高度2000mm一端固定一端承受压力载荷p试分析薄壁在压力载荷作用下发生屈曲的可能已知钢板弹性模量e206gpa密度785e009tonnemm泊松比03p150000n2000mm钢质薄壁圆筒模型在运行摘要中可以查看到屈曲分析得到的薄壁圆筒前4阶临界屈曲载荷系数blf临界屈曲载荷可以通过临界屈曲载荷系数与静态分析载荷相乘得到通过该结果是非保守的实际上导致屈曲的载荷要比使用线性屈曲分析得到的载荷要小
压杆失稳四种常见形式
下图所示钢质薄壁圆筒,外径为400mm,厚度6mm,高度2000mm, 一端固定,一端承受压力载荷P,试分析薄壁在压力载荷作用下发生屈曲 的可能(已知钢板弹性模量E=206GPa,密度7.85e-009tonne/mm3,泊松比 0.3,P=150000N)
屈曲稳定性分析
1概述圆端形空心墩因其横向刚度大、纵横向尺寸搭配合理、适应流水特性好、材料用量少以及施工适应性强等优点被广泛应用于铁路、公路桥梁中。
随着交通大流量的发展,尤其是我国铁路运量的大幅度增加和高铁事业的迅猛发展,多线铁路的建设将成为我国铁路事业的一大发展方向,多线超宽圆端形薄壁空心桥墩的应用也将日益增多。
过去,我国建造的桥墩粗大、笨重、不注重造型,不仅浪费材料而且影响美观。
随着社会经济和科学研究的不断发展,近年来我国建造的桥墩也向着高强、高耸、轻型、薄壁、注重造型的方向发展,不仅可以合理有效地利用下部结构的功能,而且提高了桥梁结构的整体美感。
因此,超宽圆端形薄壁空心桥墩的稳定性问题就越来越凸显出来,其直接关乎着整座桥梁结构的安全和经济性问题。
超宽圆端形薄壁空心桥墩的稳定性问题主要包括墩身的整体稳定和墩壁的局部稳定。
在我国目前的相关规范中并没有明确规定其计算与设计方法,现阶段依然采用经验的办法来解决。
尤其是超宽圆端形薄壁空心桥墩墩壁的局部稳定性,可以参考的规范与文献资料甚少。
通常而言,空心墩的局部稳定问题,主要是采取控制墩壁厚度和设置隔板来增强空心墩墩壁的局部稳定性。
但在过去的模型试验和理论计算中,至今尚未能确定隔板对桥墩稳定和强度有明显的作用。
因在采用滑动模板技术施工时,隔板的影响很大,空心墩不设隔板能否满足各项力学指标,具有很高的研究价值。
在目前我国的铁路桥梁中,单线或者双线圆端形空心墩应用较多,双线以上的超宽桥墩并不多见。
超宽圆端形薄壁空心桥墩壁厚的选取基于什么原则,目前研究很少。
西南研究所、铁二院、西南交大在上世纪70年代曾对矩形、圆柱形、圆锥形空心墩的整体稳定和局部稳定问题进行了研究,但仅仅局限于宽度较小的单线或双线混凝土空心墩,且截面形式中并没有涉及到圆端形。
多线超宽圆端形空心薄壁桥墩在这一方面的研究几乎是个空白,国内外的研究和报道很少。
综上所述,对超宽圆端形薄壁空心桥墩进行稳定性问题的研究具有重要的意义和很高的科学价值。
教学媒体2-屈曲分析 油气井管柱力学
临界载荷
Pcr 1.94 ~ 2.65 3 EIq2
平 面 屈 曲
实验装置示意图
轴向加载装置
测距仪(LVDT)
模拟井筒
模拟钻柱 顶杆
垂直井中管柱的屈曲问题
平面屈曲临界力实验验证
理论值 Fcr 2.553 EIwe2 7.31034(N )
实验值 相对误差
保持隔水管不弯曲对应的轴向力
关于管柱屈曲的深入分析
接头影响
屈曲临界力(千牛)
a)
Fhel
Fcr1
b)
Fcr2
Fcr
接头外径(毫米)
螺旋屈曲临界力(牛顿)
关于管柱屈曲的深入分析
螺旋屈曲临界力理论值与实验数据
Wu 模型 Chen模型 Salies模型
实验数据点 井径(毫米)
关于管柱屈曲的深入分析
侧向接触力模型曲线和实验数据点
800
1600 2400 3200
Axial depth (m)
4000
关于管柱屈曲的深入分析
140
Axial Load (kN)
120
T=50℃
T=40℃
100
T=30℃
T=20℃
80
T=10℃
T=0℃
60
40
20
0 1200
1700
2200
2700
3200
Well Depth (m)
3700
4200
侧向接触力(牛顿)
Sadiq 实验数据点
Dawson 模型
Mitchell 模型
轴向压力(牛顿)
思考题:
两封隔器之间的完井管柱发生螺旋屈曲的条件。
特征值屈曲分析与非线性屈曲分析
特征值屈曲分析与非线性屈曲分析很多现有的ANSYS资料都对特征值屈曲分析进行了较为详细的解释,特征值屈曲分析属于线性分析,它对结构临界失稳力的预测往往要高于结构实际的临界失稳力,因此在实际的工程结构分析时一般不用特征值屈曲分析。
但特征值屈曲分析作为非线性屈曲分析的初步评估作用是非常有用的。
以下是我经过多次计算得出的一些分析经验,欢迎批评指正。
1.非线性屈曲分析的第一步最好进行特征值屈曲分析,特征值屈曲分析能够预测临界失稳力的大致所在,因此在做非线性屈曲分析时所加力的大小便有了依据。
特征值屈曲分析想必大家都熟练的不行了,所以小弟不再罗嗦。
小弟只说明一点,特征值屈曲分析所预测的结果我们只取最小的第一阶,所以你所得出的特征值临界失稳力的大小应为F=实际施加力*第一阶频率。
2.由于非线性屈曲分析要求结构是不“完善”的,比如一个细长杆,一端固定,一端施加轴向压力。
若次细长杆在初始时没有发生轻微的侧向弯曲,或者侧向施加一微小力使其发生轻微的侧向挠动。
那么非线性屈曲分析是没有办法完成的,为了使结构变得不完善,你可以在侧向施加一微小力。
这里由于前面做了特征值屈曲分析,所以你可以取第一阶振型的变形结果,并作一下变形缩放,不使初始变形过于严重,这步可以在Main Menu > Preprocessor > Modeling > Update Geom 中完成。
3.上步完成后,加载计算所得的临界失稳力,打开大变形选项开关,采用弧长法计算,设置好子步数,计算。
4.后处理,主要是看节点位移和节点反作用力(力矩)的变化关系,找出节点位移突变时反作用力的大小,然后进行必要的分析处理。
特载值分析得到的是第一类稳定问题的解,只能得到屈曲荷载和相应的失稳模态,它的优点就是分析简单,计算速度快。
事实上在实际工程中应用还是比较多的,比如分析大型结构的温度荷载,而且钢结构设计手册中的很多结果都是基于特征值分析的结果,例如钢梁稳定计算的稳定系数,框架柱的计算长度等。
屈曲分析屈曲分析主要用于研究结构在特定载荷下的稳定性以及确定结构失稳的临界载荷
屈曲分析屈曲分析主要用于研究结构在特定载荷下的稳定性以及确定结构失稳的临界载荷,屈曲分析包括: 线性屈曲和非线性屈曲分析。
线弹性失稳分析又称特征值屈曲分析; 线性屈曲分析可以考虑固定的预载荷,也可使用惯性释放;非线性屈曲分析包括几何非线性失稳分析, 弹塑性失稳分析, 非线性后屈曲(Snap-through)分析。
欧拉屈曲 buckling结构丧失稳定性称作(结构)屈曲或欧拉屈曲。
L.Euler从一端固支另一端自由的受压理想柱出发.给出了压杆的临界载荷。
所谓理想柱,是指起初完全平直而且承受中心压力的受压杆。
设此柱是完全弹性的,且应力不超过比例极限,若轴向外载荷P小于它的临界值,此杆将保持直的状态而只承受轴向压缩。
如果一个扰动(如—横向力)作用于杆,使其有一小的挠曲,在这一扰动除去后。
挠度就消失,杆又恢复到平横状态,此时杆的直的形式的弹性平衡是稳定的。
若轴向外载荷P大于它的临界值,柱的直的平衡状态变为不稳定,即任意扰动产生的挠曲在扰动除去后不仅不消失,而且还将继续扩大,直至达到远离直立状态的新的平衡位置为止,或者弯折。
此时,称此压杆失稳或屈曲(欧拉屈曲)。
线性屈曲:是以小位移小应变的线弹性理论为基础的,分析中不考虑结构在受载变形过程中结构构形的变化,也就是在外力施加的各个阶段,总是在结构初始构形上建立平衡方程。
当载荷达到某一临界值时,结构构形将突然跳到另一个随遇的平衡状态,称之为屈曲。
临界点之前称为前屈曲,临界点之后称为后屈曲。
侧扭屈曲:梁的截面一般都作成窄而高的形式,对截面两主轴惯性矩相差很大。
如梁跨度中部无侧向支承或侧向支承距离较大,在最大刚度主平面内承受横向荷载或弯矩作用时,荷裁达一定数值,梁截面可能产生侧向位移和扭转,导致丧失承载能力,这种现象叫做梁的侧向弯扭屈曲,简称侧扭屈曲。
理想轴向受压直杆的弹性弯曲屈曲:即假定压杆屈曲时不发生扭转,只是沿主轴弯曲。
但是对开口薄壁截面构件,在压力作用下有可能在扭转变形或弯扭变形的情况下丧失稳定,这种现象称为扭转屈曲或弯扭屈曲。
(整理)屈曲分析在汽车底盘开发中的应用
屈曲分析在汽车底盘开发中的应用1 概述在汽车底盘结构中,有一些受压部件会由于刚度不足而出现失效,从而影响该部件乃至整个系统的正常工作,如转向系统中的转向拉杆,多连杆式悬架中的控制臂,制动操纵机构中的踏板臂等,这些现象属于屈曲问题。
在工程结构中,压杆稳定性是一种典型的屈曲问题。
细长杆件受压时,当压力增加到某一极限值时,压杆将由直线平衡变为曲线平衡,表现出与强度失效全然不同的性质,这个压力的极限值称为临界压力,压杆丧失其直线形状的平衡而过渡为曲线平衡,称为丧失稳定,简称失稳,也称为屈曲。
杆件失稳后,压力的微小增加将引起弯曲变形的显著变大,杆件已丧失了承载能力。
这是因失稳造成的失效,可以导致整个机器或机构的损坏。
但细长压杆失稳时,应力并不一定很高,有时甚至低于比例极限。
可见这种形式的失效,并非强度不足,而是稳定性不够。
除了压杆外,其它构件也存在稳定失效问题。
例如,圆柱形薄壳在均匀外压作用下,壁内应力变为压应力,则当外压达到临界值时,薄壳的圆形平衡就变为不稳定,会突然变成由虚线表示的长圆形。
与此相似,板条或工字梁在最大抗弯刚度平面内弯曲时,会因载荷达到临界值而发生侧向弯曲。
薄壳在轴向压力或扭矩作用下,会出现局部折皱。
这些都是稳定性问题。
屈曲分析主要用于估计结构刚性的分歧点,以及结构承担轴向的、膜向、或弯曲变形,解决屈曲前的小变形问题或结构在崩塌前产生非线性问题。
结构的屈曲在实际中表现为两种形式:快速通过失稳和分叉失稳。
快速通过失稳形式表现为从一个平衡位置快速通过,跳跃到另一个平衡位置,也称为后屈曲。
另一种失稳形式常用分叉来描述,失稳出现在两个或多个平衡路径的交点。
2 屈曲分析的一般原理对于结构简单的部件,可以采用经典的欧拉公式计算临界载荷,相应的变形可以从截面的惯性矩判断,结构的弯曲变形一定发生于抗弯能力最小的纵向平面内。
下面以两端铰支细长压杆为例,对屈曲分析的一般原理进行说明。
设细长压杆的两端为球铰支座,轴线为直线,压力P与轴线重合。
屈曲分析全过程
NSUBST,20 ! 5个子步加载
NEQIT,1000 ! 20步迭代
AUTOTS,ON !自动时间步长
LNSRCH,ON !激活线搜索选项
/ESHAPE,1 !显示二维状态下变形图
DK,1,ALL,0 !约束底部节点
FK,2,FY,-50000 !顶部载荷稍微比特征值分析结果大
FK,2,FX,-250 !施加水平扰动载荷
SOLVE !求解
FINISH !退出求解
/POST26 !进入时间-历程后处理器
RFORCE,2,1,F,Y ! 2#变量表示力
NSOL,3,2,U,Y ! 3#变量表示y方向位移
XVAR,2 !将x轴显示2#变量
PLVAR,3 ! y轴显示3#变量数据
finish
!非线性屈曲分析
/config,nres,200 !只记录两百步的结果
/prep7
tb,biso,1,1,2 !定义材料非线性
tbtemp,0
tbdata,,2.0e8,0
upgeom,0.01,1,1,'beam-flexure','rst'
!对有限元模型进行一阶模态的位移结果0.01倍的修改
k,1,0
k,2,2.5,0
k,3,1.25,1
lstr,1,2
latt,1,,1,,3,,1
lesize,1,,,10
lmesh,1
/view,1,1,1,1
/eshape,1.0
dk,1,,,,0,all,
fk,2,fx,f1 !施加关键点压力
finish
/solu
antype,0
eqslv,spar !求解器设置稀疏矩阵直接法
12-屈曲分析
Fapp
用载荷控制能达到 Fapp吗?
u
3、非线性特征值屈曲
载荷控制:
Training Manual
Advanced Contact & Fasteners
• 使用 Newton-Raphson 载荷控制的困难是求解不能通过不稳定点。 在不稳定点 (Fcr), 切线刚度矩阵 KT 是奇异的,使用载荷控制, Newton-Raphson 法不收敛。然而, 该类型的分析对描述结构的前 屈曲 行为是有用的。
分叉点 极限点
理想载荷路径 有缺陷结构的载荷路径
理想静态行 为
实际动态响应
前屈曲
后屈曲
u
3、非线性特征值屈曲
Training Manual
Advanced Contact & Fasteners
有几种分析技术用于计算结构的非线性 静力变形响应,这些技术包括: -载荷控制 -位移控制 -弧长法 载荷控制: 如下图所示, 考虑浅拱的快速通过分析,当以增量载荷 (F) 求解该问题时, 求解采用载荷控制来完成。
2、线性特征值屈曲
Training Manual
Advanced Contact & Fasteners
• 然而, 缺陷和非线性行为阻止大多数实际结构达到理想的弹性屈曲 强度,特征值屈曲一般产生非保守 解, 使用时应谨慎。 F
极限载荷 分叉点 理想载荷路径 有缺陷结构的载荷路径
前屈曲
u
尽管特征值屈曲一般产生非保守的结果, 线性屈曲分析仍有两个优点: -相对不费时(快捷)的分析。 -为了提供更真实的结果, 屈曲模态形状可用作非线性屈曲分析的初始几 何缺陷
2、线性特征值屈曲
Training Manual
无梁楼盖分析-雷晋芳
无梁楼盖分析主讲人:雷晋芳2015年7月28日目 录 1 23 无梁楼盖概述无梁楼盖分析方法 midas 程序实现及指导设计板柱结构无粘结预应力技术应用到平板无梁楼盖中优点 1、空间利用灵活,净空高,建造安装工程方便,减小吊顶空间 2、结构高度小,显著降低层高缺点 1、混凝土用量大2、用钢量大优势大于略劣势,在降低层高和加快施工中得到补偿经济指标使用功能3、建造方便,模板及配筋简单,可缩短工期施工建造优缺点对比▼阶梯式房屋▼平面不规则建筑▼别墅▼一般建筑国外:1906年,始于美国,建造第一座带柱帽板柱结构。
七年内,美国共建造了一千多个无梁楼板建筑物。
1925年左右,平板无梁楼盖出现,真正大量应用在二次世界大战之后,主要应用于高层公寓1970’s,在美国,板柱结构和无粘结预应力、高强混凝土和飞模等现代技术结合起来,飞速发展1914 年,NIEHOLS 提出了极限分析法——ACI318 中关于板柱结构总弯矩计算理论的重要依据来源1956 年,美国伊利诺伊大学、波特兰水泥协会进行了大量理论和实验研究——ACI318-63 和 ACI318-71规范中的直接设计法和等代框架法两种板柱体系计算方法提供了至关重要的理论依据和实验数据。
1961 年,Corley 提出等效框架的概念1995 年学者 Y.H.LUO 提出一种等代梁模型1971 年 ACI 规范和 1977 年 ACI 规范使板柱结构体系的整体分析方法趋于完善也更加实用1995 年学者 Y.H.LUO 提出一种等代梁模型,成为ACI318-02 中对无梁楼盖进行设计计算的基础模型,代替ACI318-89 规范2004 年,学者 Thomas 进行模拟地震的振动台试验,研究无梁楼盖的抗冲切破坏性能,成为ACI318-05 的有效数据来源国内:八十年代中后期开始引进技术并系统研究目 录 1 23 无梁楼盖概述无梁楼盖分析方法 midas 程序实现及指导设计适用范围1、板柱体系抗震性能差——侧向刚度小,不平衡弯矩引起的附加剪应力,易发生剪切破坏1)非抗震设计的多高层建筑2)抗震设防烈度 8度以下的建筑2、无梁板的延性较差——柱与板连接处易,在竖向荷载作用下出现脆性冲切破坏板柱结构板系理论1、古典弹性理论2、极限平衡法1).上限法一屈服线理论 2).下限法一板带法3、有限单元法无梁楼盖分析方法1、经验系数法(直接设计法)2、等代框架法3、有限元法4、有效梁宽法经验系数法(直接设计法) ——竖向荷载适用范围(1)每个方向至少有三个连续跨(2)每个板格的长边与短边之比不大于 2(3)每个方向上,跨中线到跨中线的距离之差要小于长跨的1/3(4)对于偏置柱,在偏置方向上的偏置距离,不能大于相邻柱中线之间距离的1/10(5)外部恒荷载为在整个楼板上均匀布置的重力荷载,活荷载要小于恒荷载的 3 倍(6)针对四边支座处有梁的板格,两个垂直方向的相对抗弯刚度因子之比不小于0.2,也不应大于5等效框架原理︵Equivalent Frame 选取计算单元简化为等待平面框架分配弯矩总静力设计弯矩Mo X、Y向单独计算《升板》GBJ130-90 第3.3.4条经验系数法(直接设计法)等代框架法ACI:等效框架法可用于直接设计法受到限制的场合升板规范GBJ130-90 第3.3.5条:当不符合本规范第3.3.3条任意一款的平板、密肋板和格梁板时,均可采用等代框架法1、三维空间,两个垂直方向划分为二维框架——可考虑竖向和水平荷载2、水平构件:梁、板3、竖向构件:柱板柱连接件——刚度等代框架法选取计算单元简化为等待平面框架分配弯矩1、与“直接设计法”相比,等效框架法在竖向荷载和水平荷载作用下的“基点”是不同的2、推荐用软件计算,考虑空建效应等效框架原理︵Equivalent Frame ︶等代框架法——竖向荷载作用下等代模型等效基点为柱◆受扭构件模型•楼板产生弯曲带动柱子弯曲•等代框架由一列柱加上由柱轴线向两侧延伸到板格中心线的各层板梁组成•悬挑部分所传递的弯矩要靠受扭构件的扭转传递至柱,减小了支座处实际柱的有效抗弯刚度1、等代柱的刚度•等代柱由实际柱和受扭构件组成,取刚度小于实际柱刚度的等代柱考虑纵梁和柱是横梁的约束者,代框架横梁截面惯性矩取全板宽的截面惯性矩等效框架的柱,则是将柱的变形与纵梁的受扭变形串联工作综合折减成柱的等效抗弯刚度Kec2、等代梁宽度•可取垂直于计算跨度方向的两个相邻区格板中心线之间距离,厚度不变·◆等代框架模型等代框架法1、计算模型•首先柱产生弯矩,弯矩由柱传给受扭构件,然后才使•板梁弯曲•受扭构件截面A处的总转角比柱的弯曲转角小2、板梁的等效宽度•板梁的宽度为 , 高为板厚——水平荷载作用下等代模型等效基点为“板梁”纵梁及板是柱的约束者,等代柱的截面惯性矩取柱的实际截面惯性矩而将纵梁受扭与板受弯的串联工作综合折减成板的等效抗弯刚度等代梁宽取值是关键,如何取值?3、柱尺•柱尺寸不变等代框架法等代梁宽如何取值?等代框架法1、竖向荷载作用下等代梁的梁宽取柱两侧区格中心线之间的距离,高度为板厚;等代柱高度不变(即原层高),柱刚度折减,小于实际柱刚度2、水平荷载作用下等代梁梁宽取值按照规范或其他标准取值,高度为板厚等代柱等代柱尺寸不变实则为三维结构,建议电算竖向荷载,最好板整体参与分析水平荷载,考虑柱上板带即可,可以假定为框架模型第3.3.7条当有柱帽时由本规范第3.3.4条和第3.3.6条第一款所算得的各板带弯矩除边支座和边跨跨中外均应乘以0.8系数。
straus分析屈曲问题
straus分析屈曲问题屈曲分析主要用于研究结构在特定载荷下的稳定性以及确定结构失稳的临界载荷,屈曲分析包括:线性屈曲和非线性屈曲分析。
线弹性失稳分析又称特征值屈曲分析;线性屈曲分析可以考虑固定的预载荷,也可使用惯性释放;非线性屈曲分析包括几何非线性失稳分析,弹塑性失稳分析,非线性后屈曲(Snap-through)分析。
静力分析方法认为杆件的破坏取决于材料的强度,当杆件承受的应力小于其许用应力时,杆件便可安全工作,对于细长受压杆件这却并不一定正确。
压杆在承受的应力小于其许用应力时,杆件会发生变形而失去承载能力,这类问题称为压杆屈曲问题,或者压杆失稳问题。
工程中许多细长构件如发动机中的连杆、液压缸中的活塞杆和订书机中的订书针等,以及其他受压零件,如承受外压的薄壁圆筒等,在工作的过程中,都面临着压杆屈曲的问题。
临界载荷是受压杆件承受压力时保持杆件形状的载荷上限。
压杆承受临界载荷或更大载荷时会发生弯曲,如图1所示。
经典材料力学使用Euler公式求取临界载荷:(1)图1临界载荷下压杆发生屈曲该公式在长细比超过100有效。
针对不同的压杆约束形式,参数的取值如表1所示。
表1Euler公式中参数的取值对于压杆屈曲问题,ANSYS中一方面可以使用线性分析方法求解Euler临界载荷,另一方面可以使用非线性方法求取更为安全的临界载荷。
ANSYS提供两种技术来分析屈曲问题,分别为非线性屈曲分析法和线性屈曲分析法(也称为特征值法)。
因为这两种方法的结果可能截然不同,故需要理解它们的差异:非线性屈曲分析法通常较线性屈曲分析法更符合工程实际.使用载荷逐渐增大的非线性静力学分析,来求解破坏结构稳定的临界载荷。
使用非线性屈曲分析法,甚至可以分析屈曲后的结构变化模式。
线性屈曲分析法可以求解理想线性弹性理想结构的临界载荷,其结果与Euler方程求得的基本一致。
几种层合板壳分层后屈曲分析
Yang Gang1 Yu Feng1 Zhang Aifeng2 Huang Baozong3
(1. Shenyang Architectural and Civil Engineering Instutite ,110015) (2. Shenyang Institute of Technology ,110015) (3. Northeast University ,Shenyang ,110006)
第1期 2003 年 3 月
基础研究
纤维复合材料 FIBERCOMPOSITES
No. 1 3 Mar. ,2003
几种层合板壳分层后屈曲分析 3
杨 刚1 于 丰1 张爱锋2 黄宝宗3
(11 沈阳建筑工程学院 ,110015) (21 沈阳工业学院 ,110015) (31 东北大学 ,110006) 摘 要 本文在分层前缘附近采用了一个较为放松的变形几何假设 ,并由此模型分析 、讨论了含孔和加筋复合材 料层合板壳分层后屈曲问题 ,得到一些很有价值的计算结果 。 关键词 复合材料 ,分层 ,后屈曲 ,能量释放率
Q( i) =
[ Q1 ( i) [ Q1 (1)
, Q2( i) , Q2 (1)
]T , Q1 (2)
,
Q2 (2)
]T,
在 Ωi
中
γ( i) =
[γ1(
i) z
,γ2(
i) z
]T
[γ1(1z) ,γ2(1z) ,γ1(2z) ,γ2(2z) ] T 在Ω0′中
A ,B ,D ,H 是刚度系数矩阵 ,在 H 中包含剪切修
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
稳定系数
图13.查看结果
线性屈曲求得的特征值为5.7,非线性屈曲求得的值为1.89 说明:线性屈曲分析可能会产生非保守结果
操作流程
midas Gen 做屈曲分析的一般流程:
一、线性屈曲——初步评估 二、初始缺陷 三、非线性屈曲
构件计算长度确定——利用屈曲分析获得构件计算长度
GB50017-2003钢结构设计规范 CECS28:90钢管混凝土结构设计与施工规程
① ② ③ ④ ⑤ 自动生成荷载组合, 建立或修改需要转换成非线性荷载工况的荷载组合,如图9 生成非线性荷载工况:主菜单>荷载>建立荷载工况>使用荷载组合建立荷载工况, 如图10 查看在该工况下线弹性分析位移最大的点,做非线性分析的控制节点,如图11(预估) 设定非线性控制数据:主菜单>分析>分析控制>非线性分析控制,如图12 查看荷载-位移曲线:结果>时程>阶段/步骤时程图表,如图13
检查斯图姆序列:勾选该项可检查任何丢失的屈服荷载 系数,若存在,会在信息窗口给出报错提示。
常量、变量: 常量+屈曲荷载系数x变量=屈曲荷载值
图5.屈曲分析控制数据
操作流程
3、定义屈曲分析控制数据
恒载与活载: 结构可能会同时受到恒载与活载 的作用,而得到的屈曲荷载系数将会对 所有荷载进行缩放——不分恒载与活载。 这时候需要将二者区分开来,毕竟在多 次试算过程中,恒载的作用效应是不应 该变化的。这时的操作方法就是:恒载 作为不变荷载,活载作为可变荷载,结 果,屈曲荷载就等于“恒载+修正之后 的活载”
2、非线性分析不收敛,如何调整?
加载步骤数:可适当提高,但不是关键因素 子步骤迭代次数:该值对收敛影响较大,增加迭代次数,一般位移范数会减小 收敛条件:一般为0.001,适当增大,可改善收敛性,但不建议修改 非线性分析时,子步骤内迭代次数达到了设定值,各位移范数仍大于收敛容差, 则程序认为非线性未收敛
1、整体模型法 2、独立构件模型法 3、局部构件实体有限元分析法
(1)确定拟计算构件及初始长度范围、约束;
(2)确定各约束的约束刚度 (仅用于独立模型法与局部实体有限元模型法,通常用单位力法确定); (3)加载、屈曲分析, 对整体模型法通常采用恒载加活载的竖向加载方式,对独立模型与有限 元模型法则采用轴向施加单位力方法; (4)获得屈曲系数,并乘以相应分析工况下杆件内力,如整体模型法对应 的恒载加活载下的杆件内力; (5)代入公式计算
操作流程
注:1、若模型需要考虑初始 缺陷,那么施加恒荷载 和活荷载中不应采用虚 面的方式施加! 2、 可采用gen2014版 本新功能“面风压”施 加空间结构风荷载!
图4. 屋顶荷载的施加
操作流程
3、定义屈曲分析控制数据
荷载系数:特征值
仅考虑正值:只输出荷载方向的特征值 不选择,给定范围,如果出现负值,表示 结构在相反的方向施加载荷所至
已知杆的横截面形状为矩形,截面高度h 和宽度b 均为0.03m,杆的长度 l=2m,使用材料为Q235A,弹性模量E=2x1011 Pa,则杆件的临界压力 Plj可如下方法计算。 杆横截面的惯性矩 杆横截面的面积
I
bh 3 10 12 12
3
2 4
6.75 108 m 4
A bh 3 102 3 102 9 104 m2
屈曲分析简介
线性弹性屈曲——压杆稳定(欧拉临界应力) ① 线弹性状态 ② 细长杆:λ≥λp,Q235 的λp≈100
N 微小干扰
EI
N
屈曲分析简介
临界公式––– Euler公式
2 EI 2 EI NE 2 l0 ( l ) 2
E E 2
2
式中:l, l0 ––– 构件的几何长度和计算长度;
图8.计算初始缺陷EXCEL表格
操作流程
二、考虑初始缺陷 Gen2014版本
最大值:网壳跨度的1/300(按照规范要 求,可这样考虑,也可用户自定义为) 放大系数 与旧版本更新方法一致:首先根据各 点处屈曲模态值DX、DY、DZ,计算 D=(DX2+DY2+DZ2)1/2找出D值中最大 的节点。屈曲模态的调幅系数为初始 缺陷最大值/D最大值。将所有节点的 屈曲模态值DX、DY、DZ均乘以该调 幅系数后,与原模型中的节点坐标值 相加,即可得到考虑初始缺陷的节点 坐标。
模型简介:
沈阳标志性建筑 08北京奥运会足球比赛分赛场 全国最大的管桁架结构
2013年全运会主会场
分析内容: 静力分析 反应谱分析 屈曲分析 施工阶段分析
主要内容
1 2
屈曲分析简介 屈曲分析原理 操作流程 常见问题解答
3
4
屈曲分析简介
强度
刚度
稳定性
构件正常工作三要素
屈曲分析简介
N F
l
N F F
––– 计算长度系数。
屈曲分析简介
轴心受压构件的计算长度系数
构件的 屈曲形式 理论 值 建议 值 端部条件 示意
0.5
0.65
0.7
0.80
1.0
1.2
1.0
1.0
2.0
2.1
2.0
2.0
无转动、无侧移 自由转动、无侧移
无转动、自由侧移 自由转动、自由侧移
屈曲分析简介
某构件的受力可以简化成如图所示模型,细长杆件承受压力,两端铰支。
环索结构
分析内容: 大位移分析
几何非线性分析
屈曲分析
国家大剧院
模型简介: 外部围护结构围钢结构壳体,呈半椭球形
东西长轴为212.2m,南北短轴为143.6m
建筑总高度为46.3m,地下最深处为-32.5m 椭球形屋面主要采用钛金属板 中部为渐开式玻璃幕墙
分析内容: 整体分析
施工阶段分析
屈曲分析
沈阳奥林匹克体育场
雷 晋 芳
屈 曲 分 析
MIDAS MTC 2014/4/21
广东佛山体育馆
模型简介: 大穹顶跨度达128.8m
小穹顶跨度达76m
建筑面积3.4万平方米 水平环+斗拱穹顶结构形式
分析内容: 特征值分析
反应谱分析
时程分析 屈曲分析
北京奥运会羽毛球比赛馆
模型简介: 预应力弦支穹顶钢结构屋顶
跨度达93m
理论弹性屈曲没有考虑现实结构的缺陷和非线性行为 线性屈曲一般会得出不保守的结果 线性屈曲无法解释的问题 非弹性的材料响应 非线性作用 不属于建模的结构缺陷(凹陷等)
优点:
它比非线性屈曲计算省时,并且可以作第一步计算来评估临界载荷(屈曲开始时的载 荷) 在屈曲分析中做一些对比可以体现二者的明显不同 线性屈曲分析可以用来作为确定屈曲形状的设计工具 结构屈曲的方式可以为设计提供向导
图1. 分析模型
操作流程
2、输入荷载
① ② ③ ④ 点击主菜单荷载>静力荷载工况 在对话窗口中输入如图2所示的荷载工况 输入自重,如图3 施加屋面恒荷载和活荷载,如图4。
注:在极限状态设计法中屋 面活荷载与普通层的 活荷载的荷载分项系 数不同,故荷载工况 也需单独输入。
图2. 输入荷载工况
图3. 输入自重
计算长度反算
截面名称 E(N/mm^2) I(mm^4) 初始轴力P(kN)
P 750x30 稳定系数λ 极限承载力 Pcr(kN) 24112.8 两端简支受压极 限承载力 Pcr0(kN) 30954 几何长度l0(m) 17 计算长度l(m) 19.3 计算长度 系数μ 1.13
2.06E+05
Ncr Ncr
A 稳 定 平 N 衡 状 态
B 随 遇 平N 衡 状 态
C 临 界 状 Ncr 态
屈曲分析简介
稳定
不稳定
屈曲分析
——理想载荷路径 ——有几何缺陷的载荷路径
屈曲分析简介
线性曲
非线性屈曲
特征值屈曲 考虑固定预荷载 理想状态
几何非线性失稳 弹塑性失稳分析 非线性后屈曲
屈曲分析简介
线性屈曲
图5.屈曲分析控制数据
操作流程
4、分析运行查看结果
① ② 主菜单>结果>模态>振型>屈曲模态 勾选模态1如图6 点击功能列表按鼠标右键(图7 ),可以选择表格数据的小数 位数
图6. 分屈曲模态表格对话框
操作流程
图7. 屈曲模态表格
施加的荷载为实际考虑的荷载,特征值大于1,表示在该中荷载工况下不发 生线性屈曲 临界荷载=常量荷载+活荷载×特征值
操作流程
二、考虑初始缺陷
《空间网格结构技术规程》(JGJ 7-2010)第4.3.3条 进行网壳全过程分析时应考虑初始几何缺陷(即初始曲面形状的安 装偏差)的影响,初始几何缺陷可采用结构的最低阶屈曲模态,其 缺陷最大计算值可按网壳跨度的1/300取值。
操作流程
二、考虑初始缺陷 Gen2014以前版本
常见问题解答
3、如何调整得出结构失稳点?
1、最大控制位移控制点可先根据恒载作用下位移结果初设一个值。
2、分析后根据荷载-位移曲线进行调整,如果荷载-位移曲线仍保持为直线,则 应增大最大控制位移值;如果荷载-位移曲线已经出现拐点,可根据拐点位置, 适当减小最大控制位移值。
3、对于非线性工况单独定义控制参数:前几个步骤设置可稍微长些,后面间 隔稍微短一些,容易收敛
• 通过特征值分析求得的解有特征值和特征向量,特征值就是临界荷载,特 征向量是对应于临界荷载的屈曲模态。 • 临界荷载可以用已知的初始值和临界荷载的乘积计算得到。临界荷载和屈 曲模态意味着所输入的临界荷载作用结构时,结构就发生于屈曲模态相同 形态的屈曲。 • 例如,当初始荷载为10KN的结构进行屈曲分析时,求得临界荷载系数为5, 这表明这个结构受50KN的荷载时发生屈曲。
