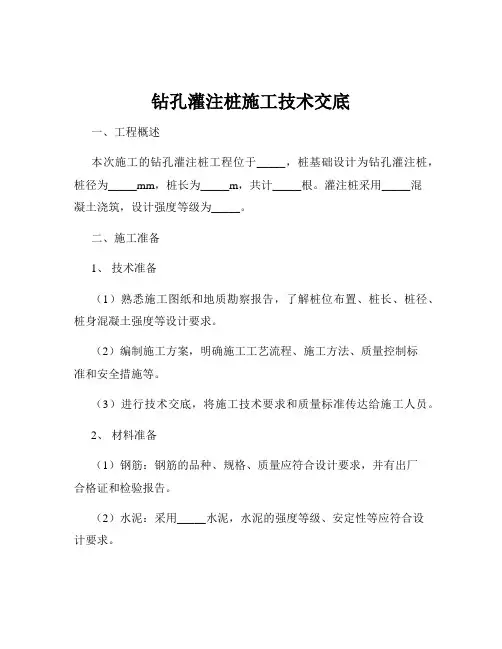

钻孔灌注桩基础施工技术交底

钻孔灌注桩基础施工技术交底

1.施工工艺流程

测量放样→钻机钻孔→检孔与固孔→成孔→清孔→钢筋笼就位→安放导管→灌注水下砼

2施工方法及施工要点

㈠、测量放样

①、严格审核图纸，对钻孔桩设计坐标、高程进行复核计算，确认无误后采用总监办批复的控制点进行测量放样。

②、钻孔开挖采用全站仪放样，开挖至高于设计高程30㎝时必须复测，模板、钢筋安装前必须放样，安装后必须复测，中线偏位、高程等数值必须小《公路工程质量检测评定标准》所规定的允许偏差；平面位置使用全站仪放样及复测，高程使用自动安平水准仪和3m双面塔尺进行高程测量。

③、桩位放样后进行串线检查钻孔灌注桩基础放样的横向、纵向偏差。

④、桩位控制点埋设护桩，每点四个，护桩用大木桩打入地面后，用水泥混凝土固定，木桩顶部钉入小铁钉标定位置。护桩要做到稳固，易于保存。⑤、桩位放样后及时上报专业测量监理工程师，待专业测量监理工程师抽验合格后方可使用。

本工区准备采用钢护筒护孔，直径大于桩径30，护筒中心线应与桩中心线重合，平面允许误差为50㎜，竖直线倾钢护筒顶标高采用正循环钻时应高出地下水位1～1.5米，并高出地面30，位置准确，竖直，护筒连接处要求筒内无突出物，应耐拉、耐压、不漏水。护筒四周用粘土分层回填夯实。

钻机就位：

就位前对钻孔各项准备工作进行检查，包括场地与钻机座落处的平整和加固，主要机具的检查与安装。以避免在钻进过程中产生位移或沉陷，否则应及时处理，使用吊车就位，牢固拴好缆风绳，冲击钻头中心位置准确，偏差小于1。

1、钻孔

①、开孔：开钻时先在孔内灌注泥浆，泥浆比重指标根据土层情况而定，或回入清水，用小冲击钻冲击造浆。

②、冲程根据土层情况分别而定：一般在通过坚硬密实岩层时，采取高冲程（4－5M）。

③、在通过卵石或岩层时，如表面不平整，先投入粘土和小片石将表面垫平，再用十字型钻进，注意防止发生斜孔，坍孔事故。注意均匀地松放钢丝绳的长度，一般有密实坚硬土层每次松绳3－5，注意防止松绳过少，形成“打空锥”。松绳过多，则会减少冲程，降低钻进速度，严重时会使钢丝绳纠缠发生事故。

④、为正确控制钻机的冲程，在钢丝绳子上涂油漆长度标志或绑扎一红布条为标记。

a.在掏渣后或因其它原因停钻后再次开钻时，由低冲程逐渐加大到正常冲程以免卡钻。

b.掏渣：使用掏渣筒，在坚硬的岩层钻进一般每进0.5－0.1m掏渣一次，掏渣时，掏渣筒下入孔底取钻渣，每次4-5筒，或掏到泥浆内含渣显著减少，无粗颗粒，比重恢复正常为止。

c.分级钻进：冲击锥起吊平稳，防止冲撞护管和孔壁，严禁孔口附近站人，防

止发生钻锥撞击人身事故。因故停钻时，孔口盖保护并严禁钻锥留在孔内以防埋钻。

d. 钻孔过程中要做好钻孔记录，对各土层资料与设计资料进行对比，若发现实际地质情况与设计情况不符时，应及时报告监理工程师，研究是否需要采取相应的措施。

2. 钻孔桩事故的预防与处理：

（1）坍孔

孔口坍塌容易发现，而孔内坍塌则需仔细观察现象，如孔内水位突然下降、孔口水面冒细密的水泡、出土量显著增加、没有进尺或进尺甚小、孔深突然变浅、钻头达不到原来的孔深、钻机负荷显著增加等等，均表明孔内已有坍塌。

（2）坍孔原因

A、泥浆比重或粘度太小，未形成坚实的护壁。

B、施工场地夯填土质量不良。

C、钻机和钻架未支承好，支承面受过大的压力。

D、护筒埋置深度太浅。

E、埋置护筒不符合要求，护筒周围或底部未用优质粘土夯实填筑。

F、开孔时，护筒脚下2-3米范围内未做好造壁处理。

G、护筒直径过小或护筒埋置不够平整垂直，开孔时钻头左右晃动冲击护筒，钻进中钻头或抽渣桶碰撞护筒。

H、孔内规定的水位高度不够或未保持好规定的水位。护筒高度不够，孔内涌出承压水，降低水的静压力。

I、在松软的砂层中进尺太快。

J、提住钻头钻进时，旋转速度太快，空转时间太长

K、遇易塌孔的流砂层，未及时采取措施。

L、清孔方法不妥当。

M、补水时水流冲塌孔壁。

N、钻头、抽渣桶或钢筋笼碰撞孔壁。

O、补水量过大，经常溢出孔壁，或抽渣桶中的泥浆未及时排出，浸泡孔口土壤，以至松软坍塌。

P、从终孔至灌注水下混凝土，延误时间过长等。

（3）塌孔的预防和处理

A、在松散的粉砂土、淤泥层或流砂中钻进时，应控制进尺，选用较大比重、粘度、胶体率的优质泥浆。

B、如孔口坍塌，可回填重新埋设护筒再钻。或下钢护筒至未坍处以下至少1米。

C、孔内坍塌不严重者，可加大泥浆比重继续钻进。较严重者，可回填粘土到坍塌位置以上1-2米，甚至全部回填再钻。若坍塌埋住钻头，应先清孔，后提起钻头。

（4）钻孔漏浆

在透水性强或有地下水流动的地层中，稀泥浆会向孔外漏浆，一般有护筒底漏浆和护筒接缝处漏浆两种情况，严重漏浆为坍孔的先兆，应及时处理。漏浆的主要原因是：护筒埋置太浅、回填土不密实或护筒接缝不严密、或水头过高等等。补救的办法是：加稠泥浆或倒入粘土慢速转动、或回填土增加

护壁；护筒本身漏浆则可用棉絮堵塞。此外护筒内掉落物也会造成漏浆。3、检孔与固孔

在冲击钻进过程中需用检孔器检孔，检孔器左面用钢筋笼做成其孔径等于设计孔径，长度等于孔径的4-6 倍。每钻进4-6m或更换钻锥前，都必须检孔。用新焊补的钻锥时，先用检孔器检孔后，才可放入新钻锥钻进。

采用钻孔泥浆护壁，以保持孔壁在钻进过程不坍塌，钻孔泥浆始终高出地下水位1-1.5m。

4、成孔

检查掏渣筒情况和钻进速度等以综合判断是否已进入风化岩层2.0m以上（或设计的桩底标高），已进入后报请监理工程师确认，确认后即可检孔，检孔合格进行下道工序。

4、清孔

清除孔底钻渣达规范要求，并使孔内泥浆比重处于1.10-1.20之间。

5.钢筋及预应力筋的制作

钢筋骨架的加工制作

钢筋的规格,型号必须符合设计要求,并且有出厂合格证和质量验收单,同时须经现场复检合格后方可使用.

钢筋加工前进行调查,除锈,钢筋的长度,弯折角准确,主筋接头用搭接焊,焊接接头在构件中的位置符合设计要求及规范规定.

钢筋先将主筋点焊形成骨架,然后再细部绑扎.

钢筋骨架有足够的刚度,不易变形,且在浇砼时不得松散移位.同时,在钢筋与模板之间布置垫块以确保保护层厚度.
