电气安装作业指导书

电气安装作业指导书

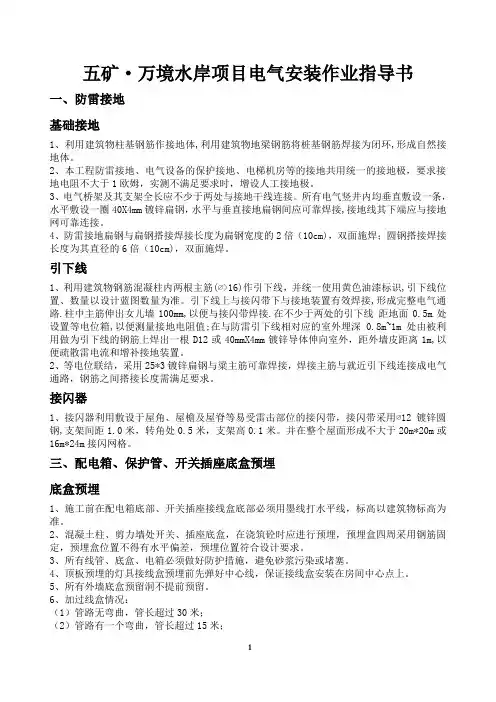

五矿·万境水岸项目电气安装作业指导书一、防雷接地基础接地1、利用建筑物柱基钢筋作接地体,利用建筑物地梁钢筋将桩基钢筋焊接为闭环,形成自然接地体。

2、本工程防雷接地、电气设备的保护接地、电梯机房等的接地共用统一的接地极,要求接地电阻不大于1欧姆,实测不满足要求时,增设人工接地极。

3、电气桥架及其支架全长应不少于两处与接地干线连接。

所有电气竖井内均垂直敷设一条,水平敷设一圈40X4mm镀锌扁钢,水平与垂直接地扁钢间应可靠焊接,接地线其下端应与接地网可靠连接。

4、防雷接地扁钢与扁钢搭接焊接长度为扁钢宽度的2倍(10cm),双面施焊;圆钢搭接焊接长度为其直径的6倍(10cm),双面施焊。

引下线1、利用建筑物钢筋混凝柱内两根主筋(∅>16)作引下线,并统一使用黄色油漆标识,引下线位置、数量以设计蓝图数量为准。

引下线上与接闪带下与接地装置有效焊接,形成完整电气通路.柱中主筋伸出女儿墙100mm,以便与接闪带焊接.在不少于两处的引下线距地面0.5m处设置等电位箱,以便测量接地电阻值;在与防雷引下线相对应的室外埋深0.8m~1m处由被利用做为引下线的钢筋上焊出一根D12或40mmX4mm镀锌导体伸向室外,距外墙皮距离1m,以便疏散雷电流和增补接地装置。

2、等电位联结,采用25*3镀锌扁钢与粱主筋可靠焊接,焊接主筋与就近引下线连接成电气通路,钢筋之间搭接长度需满足要求。

接闪器1、接闪器利用敷设于屋角、屋檐及屋脊等易受雷击部位的接闪带,接闪带采用∅12镀锌圆钢,支架间距1.0米,转角处0.5米,支架高0.1米。

并在整个屋面形成不大于20m*20m或16m*24m接闪网格。

三、配电箱、保护管、开关插座底盒预埋底盒预埋1、施工前在配电箱底部、开关插座接线盒底部必须用墨线打水平线,标高以建筑物标高为准。

2、混凝土柱、剪力墙处开关、插座底盒,在浇筑砼时应进行预埋,预埋盒四周采用钢筋固定,预埋盒位置不得有水平偏差,预埋位置符合设计要求。

电气安装工程施工作业指导书

电气安装工程施工作业指导书

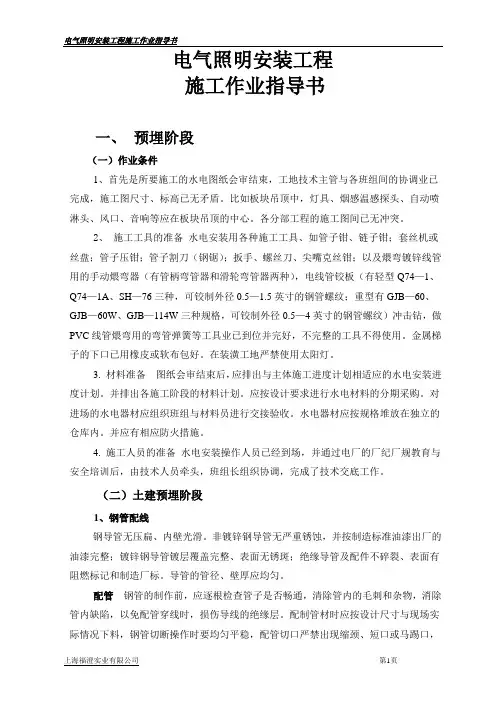

电气照明安装工程施工作业指导书一、预埋阶段(一)作业条件1、首先是所要施工的水电图纸会审结束,工地技术主管与各班组间的协调业已完成,施工图尺寸、标高已无矛盾。

比如板块吊顶中,灯具、烟感温感探头、自动喷淋头、风口、音响等应在板块吊顶的中心。

各分部工程的施工图间已无冲突。

2、施工工具的准备水电安装用各种施工工具、如管子钳、链子钳;套丝机或丝盘;管子压钳;管子割刀(钢锯);扳手、螺丝刀、尖嘴克丝钳;以及煨弯镀锌线管用的手动煨弯器(有管柄弯管器和滑轮弯管器两种),电线管铰板(有轻型Q74—1、Q74—1A、SH—76三种,可铰制外径0.5—1.5英寸的钢管螺纹;重型有GJB—60、GJB—60W、GJB—114W三种规格,可铰制外径0.5—4英寸的钢管螺纹)冲击钻,做PVC线管煨弯用的弯管弹簧等工具业已到位并完好,不完整的工具不得使用。

金属梯子的下口已用橡皮或软布包好。

在装潢工地严禁使用太阳灯。

3. 材料准备图纸会审结束后,应排出与主体施工进度计划相适应的水电安装进度计划。

并排出各施工阶段的材料计划。

应按设计要求进行水电材料的分期采购。

对进场的水电器材应组织班组与材料员进行交接验收。

水电器材应按规格堆放在独立的仓库内。

并应有相应防火措施。

4. 施工人员的准备水电安装操作人员已经到场,并通过电厂的厂纪厂规教育与安全培训后,由技术人员牵头,班组长组织协调,完成了技术交底工作。

(二)土建预埋阶段1、钢管配线钢导管无压扁、内壁光滑。

非镀锌钢导管无严重锈蚀,并按制造标准油漆出厂的油漆完整;镀锌钢导管镀层覆盖完整、表面无锈斑;绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。

导管的管径、壁厚应均匀。

配管钢管的制作前,应逐根检查管子是否畅通,清除管内的毛刺和杂物,消除管内缺陷,以免配管穿线时,损伤导线的绝缘层。

配制管材时应按设计尺寸与现场实际情况下料,钢管切断操作时要均匀平稳,配管切口严禁出现缩颈、短口或马踢口,管子的切口处应与管轴线垂直,且应保持管口整齐、光滑,以防影响配管的连接质量。

电气安装施工作业指导书

电气安装施工作业指导书

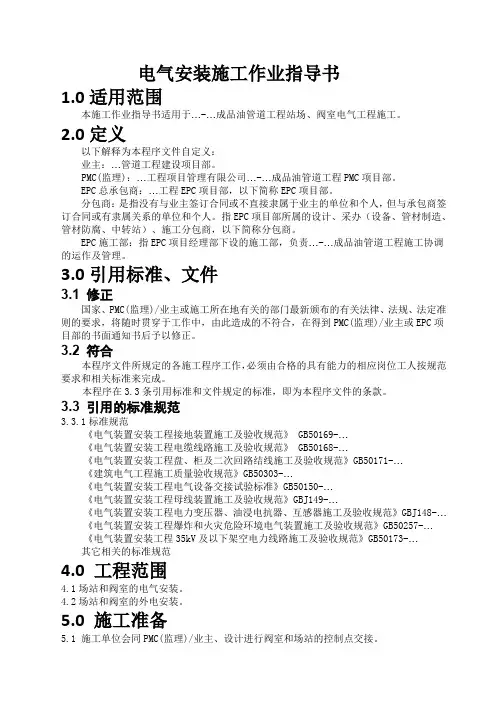

电气安装施工作业指导书1.0适用范围本施工作业指导书适用于…-…成品油管道工程站场、阀室电气工程施工。

2.0定义以下解释为本程序文件自定义:业主:…管道工程建设项目部。

PMC(监理):…工程项目管理有限公司…-…成品油管道工程PMC项目部。

EPC总承包商:…工程EPC项目部,以下简称EPC项目部。

分包商:是指没有与业主签订合同或不直接隶属于业主的单位和个人,但与承包商签订合同或有隶属关系的单位和个人。

指EPC项目部所属的设计、采办(设备、管材制造、管材防腐、中转站)、施工分包商,以下简称分包商。

EPC施工部:指EPC项目经理部下设的施工部,负责…-…成品油管道工程施工协调的运作及管理。

3.0引用标准、文件3.1 修正国家、PMC(监理)/业主或施工所在地有关的部门最新颁布的有关法律、法规、法定准则的要求,将随时贯穿于工作中,由此造成的不符合,在得到PMC(监理)/业主或EPC项目部的书面通知书后予以修正。

3.2 符合本程序文件所规定的各施工程序工作,必须由合格的具有能力的相应岗位工人按规范要求和相关标准来完成。

本程序在3.3条引用标准和文件规定的标准,即为本程序文件的条款。

3.3 引用的标准规范3.3.1标准规范《电气装置安装工程接地装置施工及验收规范》 GB50169-…《电气装置安装工程电缆线路施工及验收规范》 GB50168-…《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-…《建筑电气工程施工质量验收规范》GB50303-…《电气装置安装工程电气设备交接试验标准》GB50150-…《电气装置安装工程母线装置施工及验收规范》GBJ149-…《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-…《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-…《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-…其它相关的标准规范4.0 工程范围4.1场站和阀室的电气安装。

电气安装作业指导书

电气安装作业指导书

电气安装作业指导书一、作业概述电气安装作业是指在建筑物、工厂、办公室等场所进行电气设备安装的工作。

本指导书旨在指导电气安装作业的施工人员进行正确、安全的操作,确保电气设备的正常运行和使用。

二、安全注意事项1. 保持清洁与整齐:作业场所应保持干净、整洁,不得堆放杂物,确保电气设备的通风和散热。

2. 穿戴工作装备:进行电气安装作业时,应穿戴符合安全要求的工作装备,如安全帽、安全鞋、绝缘手套等,确保自身安全。

3. 切勿操作未断电的设备:在进行电气安装时,务必先切断电源,确保操作安全。

如需进行带电作业,需由专业人员携带合适的工具和设备进行。

4. 合理使用工具:使用适当的工具进行安装作业,不得滥用工具,确保设备的安装准确可靠。

5. 防止电气泄露:在电气安装作业过程中,应注意防止电气泄露的情况发生。

如发现电气泄漏,应立即停止作业,并报告相关负责人。

三、作业步骤1. 踏勘与测量:在开始进行电气安装作业之前,应进行踏勘与测量,了解作业现场的情况并规划好作业方案。

2. 安全装置的设置:首先需要设置好相应的安全装置,如漏电保护器、短路保护器等,确保设备的安全运行。

3. 预先安装管线:根据设计图纸,预先进行管线的安装。

使用合适的电气管道和线槽,并进行固定,确保线路布置合理。

4. 安装电气设备:根据设计要求,逐一安装各种电气设备,包括开关、插座、灯具等。

在安装过程中,需要注意电气设备的固定、接线的正确性。

5. 连接电缆和线路:将导线和电缆连接到相应的电器设备上,并进行牢固的固定。

在连接过程中,应遵循正确的接线规范,确保电气设备的正常工作。

6. 验收与检测:在安装完成后,进行电气安全验收和设备检测,确保设备的安全性和可靠性。

如有问题,及时进行修复和调整。

四、维护与保养1. 定期巡视与检查:对已安装的电气设备进行定期巡视与检查,发现问题及时处理,确保设备的正常运行。

2. 清洁与维护:定期清洁电气设备,保持设备的良好状态,并进行必要的维护工作,如更换老化的零部件等。

电气工程安装与维护作业指导书

电气工程安装与维护作业指导书

电气工程安装与维护作业指导书第1章电气工程安装准备 (3)1.1 工程概况与施工要求 (3)1.1.1 工程概况 (3)1.1.2 施工要求 (4)1.2 施工材料及设备准备 (4)1.2.1 施工材料准备 (4)1.2.2 设备及材料验收 (4)1.3 施工人员组织与培训 (4)1.3.1 施工人员组织 (4)1.3.2 施工人员培训 (4)第2章电缆敷设与接线 (5)2.1 电缆敷设技术要求 (5)2.1.1 电缆选择 (5)2.1.2 敷设方式 (5)2.1.3 敷设路径 (5)2.1.4 敷设工具与设备 (5)2.1.5 敷设过程中的保护 (5)2.2 电缆终端头与中间接头的制作 (5)2.2.1 制作前的准备工作 (5)2.2.2 电缆终端头制作 (5)2.2.3 电缆中间接头制作 (6)2.3 电缆接线及绝缘处理 (6)2.3.1 电缆接线 (6)2.3.2 绝缘处理 (6)2.3.3 接地处理 (6)2.3.4 检查与测试 (6)第3章变压器安装与调试 (6)3.1 变压器安装技术要求 (6)3.1.1 基础设施检查 (6)3.1.2 变压器搬运与就位 (7)3.1.3 变压器接线 (7)3.1.4 变压器固定 (7)3.1.5 防护设施安装 (7)3.2 变压器绝缘测试及耐压试验 (7)3.2.1 绝缘测试 (7)3.2.2 耐压试验 (7)3.3 变压器调试与投运 (7)3.3.1 调试准备 (7)3.3.2 调试流程 (7)3.3.3 投运 (8)3.3.4 运行维护 (8)4.1 配电室设计与设备选型 (8)4.1.1 配电室设计 (8)4.1.2 设备选型 (8)4.2 配电设备的安装与接线 (8)4.2.1 设备安装 (8)4.2.2 设备接线 (8)4.3 配电设备调试及验收 (9)4.3.1 调试准备 (9)4.3.2 调试过程 (9)4.3.3 验收 (9)第5章电动机安装与调试 (9)5.1 电动机安装技术要求 (9)5.1.1 安装前准备 (9)5.1.2 安装过程 (9)5.2 电动机的接线与绝缘测试 (9)5.2.1 接线要求 (10)5.2.2 绝缘测试 (10)5.3 电动机调试及试运行 (10)5.3.1 调试要求 (10)5.3.2 试运行 (10)第6章防雷与接地系统安装 (10)6.1 防雷装置的安装与调试 (10)6.1.1 防雷装置的种类与选择 (11)6.1.2 防雷装置的安装 (11)6.1.3 防雷装置的调试 (11)6.2 接地系统安装技术要求 (11)6.2.1 接地装置的种类与选择 (11)6.2.2 接地装置的安装 (11)6.2.3 接地系统的调试 (11)6.3 防雷接地系统验收 (12)第7章照明系统安装与调试 (12)7.1 照明系统设计及设备选型 (12)7.1.1 设计原则 (12)7.1.2 设计要求 (12)7.1.3 设备选型标准 (12)7.2 照明设备的安装与接线 (13)7.2.1 安装方法 (13)7.2.2 接线要求 (13)7.2.3 注意事项 (13)7.3 照明系统调试及验收 (13)7.3.1 调试方法 (13)7.3.2 验收标准 (13)7.3.3 注意事项 (14)8.1 电气设备日常巡检与保养 (14)8.1.1 巡检要求 (14)8.1.2 巡检内容 (14)8.1.3 保养措施 (14)8.2 常见故障诊断与处理 (14)8.2.1 故障诊断方法 (14)8.2.2 常见故障处理 (15)8.3 电气设备大修及更新 (15)8.3.1 大修要求 (15)8.3.2 更新原则 (15)第9章安全防护与处理 (15)9.1 电气安全防护措施 (15)9.1.1 防触电措施 (15)9.1.2 防火防爆措施 (15)9.1.3 防雷击措施 (16)9.2 应急预案与处理流程 (16)9.2.1 应急预案 (16)9.2.2 处理流程 (16)9.3 案例分析及预防 (16)9.3.1 触电案例 (16)9.3.2 火灾案例 (16)9.3.3 雷击案例 (17)第10章电气工程验收与移交 (17)10.1 工程验收标准及流程 (17)10.1.1 验收标准 (17)10.1.2 验收流程 (17)10.2 验收资料准备与提交 (17)10.2.1 验收资料 (17)10.2.2 资料提交 (18)10.3 工程移交及售后服务 (18)10.3.1 工程移交 (18)10.3.2 售后服务 (18)第1章电气工程安装准备1.1 工程概况与施工要求1.1.1 工程概况(1)项目背景:介绍项目的基本情况、投资来源、项目规模等。

电气作业指导书范本

电气作业指导书范本

电气作业指导书范本第一章:引言本指导书是为了帮助学生完成电气作业而编写的。

它涵盖了电气作业的基本要求、步骤和注意事项,以确保学生能够正确、高效地完成作业任务。

本指导书旨在提供清晰、详细的指导,帮助学生理解和掌握电气作业相关知识,并能够独立进行作业操作。

在阅读本指导书之前,请确保您已经具备了必要的电气知识和基础技能。

第二章:任务概述2.1 任务目标本次电气作业的目标是让学生掌握电路图设计和搭建的基本技巧,了解电气元件的功能和使用方法,并能够通过实际操作进行电路的调试和故障排除。

2.2 任务要求(1)根据给定的电路图,准确组装电气元件;(2)使用仪器设备进行电路调试,确保电路正常工作;(3)排除电路中的故障,确保电路能够稳定运行。

第三章:所需材料3.1 电气元件本次作业所需的电气元件如下:- 电阻器- 电容器- 电感器- 变压器- 开关- 电源- 灯泡等3.2 工具设备本次作业所需的工具设备如下:- 钳子- 鉗子- 万用表- 示波器- 电路板- 接线端子等第四章:作业步骤4.1 准备工作在开始实际操作之前,需要进行一些准备工作:(1)仔细阅读电路图,理解电路结构和连接方式;(2)检查所需元件和工具设备是否齐全;(3)确保实验台面整洁,仪器设备正常。

4.2 电路搭建按照以下步骤进行电路搭建:(1)根据电路图,选择适当的电路板进行搭建;(2)将电气元件正确连接到电路板上,注意极性和连接方式。

4.3 电路调试进行以下操作以确保电路正常工作:(1)连接电源,确保电路电源部分正常工作;(2)使用万用表检测电路各节点的电压和电流数值,与理论值进行比较;(3)使用示波器观察电路波形,检查是否存在异常情况。

4.4 故障排除如果发现电路有故障或异常情况,需要进行故障排除:(1)逐个检查电路元件的连接是否正确;(2)通过更换元件或调整参数等方法,逐步找出故障原因。

第五章:注意事项5.1 安全问题在进行电气作业时,务必注意以下安全事项:(1)确保实验室环境安全,避免火灾和电击等危险;(2)正确使用工具设备,避免意外伤害;(3)在进行高电压实验时,佩戴绝缘手套、眼镜等防护用具。

电气安装工程作业指导书标准范本

电气安装工程作业指导书标准范本

编号:QC/RE-KA6670电气安装工程作业指导书标准范本In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.(管理规范示范文本)编订:________________________审批:________________________工作单位:________________________电气安装工程作业指导书标准范本使用指南:本管理规范文件适合在集体中为使所有行为都有章可偱,所有人都共同遵守统一的规范,最终创造高效公平公开的的环境,使每个小组发挥的作用最高值与创造的价值最大化。

文件可用word 任意修改,可根据自己的情况编辑。

一、材料要求1.1 阻燃型塑料管及其附件含氧指数应符合消防规范有关要求,并有产品合格证。

1. 2 阻燃型塑料管的管壁应薄厚均匀,无气泡及管身变形等现象.1. 3开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐,开关齐全及无壁裂等现象.1.4 镀锌材料:扁铁、木螺丝、机螺丝.1.5辅助材料:铅丝、防腐漆、胶粘剂、水泥、砂子等.二、作业条件2.1配合土建结构施工时,根据砖墙,加气墙弹好的水平线,安装盒、箱与管路.2.2配合土建结构施工时,大模板在钢筋绑扎过程中预埋套盒及管路,同时办理隐2.3加气砼板、圆孔板、应配合土建楼板的扳缝时进行配管.三、配管敷设3.1半硬质塑料管的连接可采用套管粘接法和专用端头进行连接,套管的长度不应小于管径的二倍,接口处应该用粘胶剂粘结牢固.3.2敷设管路时,应尽量减少弯曲,当线路的直线段长度超过15m时,或直角弯有3个且长度超过8m,均应在中途装设接线盒.3.3暗敷设应在土建结构施工中,将管路埋在墙体和楼板内,局部剔槽敷管加以固定并用高标号水泥砂浆保护,保护层不得大于5mm.3.4在加气砼板内剔槽敷管时,只允许沿板缝槽,不允许剔槽及剔断钢筋,同时剔槽宽度不大于15mm。

电气安装工程施工作业指导书

电气安装工程施工作业指导书

汕头市区20”年新建配网工程(金平片)施工(第二标段)电气施工作业指导书批准: 审核:编写:监理工程师审核:广东雄安电力工程有限公司2011年4月电气安装质量优劣影响到整个工程的质量,因此有必要制定一套合理可行的安装工艺标准,作为提高和保证工程质量、安全生产及运行使用的基础。

本施工作业指导书是根据广东电网公司配网工程施工作业指导书,结合本公司特点,并参照有关技术资料编制。

随着科学技术的不断发展,新技术、新工艺、新材料、新设备将会不断出现;也对电气设备安装提出新的要求。

在今后的实际工作中逐步总结经验教训, 进一步修改和完善该指导书。

一、适用范围1、电压等级:10kV配网工程2、电气类别:电力电缆安装、户内变压器设备安装、设备试验继电保护及接线安装。

二、依据及引用文件1、GB50171-1992《电气装置安装工程盘柜及二次回路结线施工及验收规范》2、GB50168-2006《电气装置安装工程电缆线路施工及验收规范》3、GB50217-94《电力工程电缆设计规范》4、GB50303-2002《建筑电气工程施工质量验收规范》5、GBJ147-1990《电气装置安装工程高压电器施工及验收规范》6、GBJ148-1990《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》7、GBJ149-1990《电气装置安装工程、母线装置施工及验收规范》8、DL/T5161-2002《电气装置安装工程质量检验及评定规程》9、DL5009. 2-2004《电力建设安全工作规程》10、DL409-91《电业安全工作规程》11、Q/DSG11105-2008《南方电网工程施工工艺控制规范》12、《供用电工人职工技能培训电力电缆》13、上级单位10kV配网验收标准相关规定文件14、GB 50150-2006《电气装置安装工程电气设备交接试验标准》15、DL474. 1-1992《现场绝缘试验实施导则、绝缘电阻、吸收比和极化指数试验》三、作业流程图四、施工条件五、施工准备工作电气设备安装前的施工准备工作,是安装工程中的一项重要工作,不但关系着安装工作的顺利进行,同时也影响安装质量,因此,在电气设备安装前必须做好施工准备工作,通常应做好以下儿项工作。

电气作业指导书范本1

电气作业指导书范本1

电气作业指导书范本1注意事项:1. 本指导书适用于电气作业,确保作业人员的安全和作业质量。

2. 作业人员必须具备电气知识和相关证书,并遵守电气安全操作规程。

3. 在进行任何电气作业之前,必须仔细阅读并理解本指导书的所有内容。

第一章:作业准备1.1 作业计划在进行电气作业之前,制定详细的作业计划,包括作业内容、作业时间、作业地点等信息,并将计划提交给上级审核。

1.2 安全措施缜密机构作业前必须严格落实安全措施,如戴好防护帽、穿好防护服,确保作业人员的安全。

1.3 工具和设备检查所需的工具和设备是否齐备,并确保其可靠性和正常工作状态。

1.4 通知与沟通在作业开始前,通知相关人员,明确作业的开始时间和地点,并与相关人员进行沟通,确保各方了解作业要求和安排。

第二章:作业流程2.1 电气设备状态确认在进行任何电气作业之前,确保电气设备处于停电且安全状态,使用电气测试仪器或其他工具进行确认。

2.2 接地和短路对电气设备进行接地和短路处理,以确保电气设备的安全操作。

2.3 施工操作按照作业计划进行施工操作,包括安装、维修、更换电气设备等。

2.4 作业检查在作业完成后,进行详细的作业检查,确保作业质量和安全。

第三章:应急处理3.1 安全事故发生安全事故时,立即停止作业,并通知上级领导和相关部门进行处理。

3.2 电气事故如发生电气事故,立即切断电源,并采取适当的措施进行紧急处理,如使用灭火器进行初期灭火等。

3.3 事故报告每起安全事故都必须填写事故报告,并上报相关部门进行调查和处理。

第四章:作业完成4.1 清理工作在作业完成后,清理作业现场,清除工具和设备,并将其妥善存放。

4.2 审核和验收作业完成后,上级领导或相关人员将对作业进行审核和验收,确保作业符合要求。

4.3 作业记录对作业过程进行记录,包括作业开始时间、结束时间、所用工具和设备等信息,并提交给相关部门进行归档和备查。

总结:本指导书提供了电气作业的详细指导,包括作业准备、作业流程、应急处理和作业完成等内容。

电气安装工序作业指导书

电气安装工序作业指导书

电气安装工序作业指导书一、背景介绍电气安装工序是指将电气设备和线路按照设计要求进行布置、连接并进行必要的调试和检验的一项工作。

为了确保电气安装工作的质量和安全,本指导书将详细介绍电气安装工序的操作流程和注意事项。

二、工具准备1. 电气工具箱:扳手、螺丝刀、电钳、电工剪、电笔等。

2. 安全措施:绝缘手套、安全帽、防护眼镜等。

三、工作步骤1. 管线预置1.1 确定电缆、线管敷设路径,与相关部门协商并获得同意。

1.2 根据设计要求,进行线管固定和引上、引下的预留。

1.3 按照国家标准将线管按规定间距、接头距离等进行预置。

2. 线槽和桥架安装2.1 测量线槽长度,将线槽切割成适当的尺寸。

2.2 使用螺丝等工具进行固定安装。

2.3 保持线槽平整,确保线槽内有足够的空间容纳电缆。

2.4 桥架的安装应符合设计要求,并确保桥架间距均匀。

3. 电缆敷设3.1 根据预置的线管和线槽,敷设电缆。

3.2 需要注意电缆的绝缘层是否完好,并确保电缆敷设不受损。

3.3 电缆敷设完成后,进行固定和连接。

4. 接线和连接4.1 根据电气图纸,进行电缆的剥皮和接线。

4.2 注意接线的顺序和正确性,使用正确的接线工具。

4.3 进行接线的固定,并保证接线良好的电气连接。

5. 调试和检验5.1 首先进行电气设备的基本调试,确保其正常运行。

5.2 进行电气线路的检验,包括绝缘电阻、接地电阻等。

5.3 对于调试和检验出的问题,及时解决并记录。

6. 资料整理和验收6.1 对于所有进行的工序,及时进行记录并整理成相应的文件。

6.2 定期与相关部门进行沟通和汇报工作进展。

6.3 跟踪工程验收流程,及时解决验收过程中出现的问题。

四、安全注意事项1. 佩戴个人安全防护装备,并确保其有效使用。

2. 在操作之前,确认电源已切断,并采取必要的安全措施。

3. 防止电气设备和电缆受潮、受热或受损。

4. 合理使用工具,避免工具损坏或误伤他人。

5. 在高空操作时,做好防护措施,确保自身和其他人的安全。

电气安装工程施工作业指导书

电气安装工程施工作业指导书

电气安装工程施工作业指导书电气安装工程施工作业指导书1、主题内容及适用范围本作业指导书讲述了电气安装工程的施工工艺,适用于电气安装工程的施工。

2、引用标准GBJ303-88 《建筑电气安装工程质量检验标准》ISBN7-112-01464-6 《建筑施工手册》ISBN7-112-02206-1 《现行建筑施工规范大全》3、施工准备4.3将具体描述4、施工操作要求4.1概述电气安装质量优劣影响整个建筑物的工程质量,因此有必要制定一套合理可行的安装工艺标准,作为提高和保证工程质量、安全生产及运行使用的基础。

本施工作业指导书是根据国家颁布的(电气装置安装工程施工及验收规范GBJ232-82及质量评定标准,结合本企业特点,并参照有关技术资料编制。

随着科学技术的不断发展,新技术、新工艺、新材料、新设备将会不断出现)这样对电气设备安装也将提出新的要求,今后在实际工作中逐步总结经验,地一步修改和完善。

4.2适用范围4.2.1一般民用及高级民用电气安装工程4.2.2一般工业厂房动力、照明、设备电气安装工程4.2.310KV高低压配电安装工程4.3施工准备工作电气设备安装前的施工准备工作,是安装工程中的一项重要工作,安不但关系着安装工作的顺利进行,同时也影响安装质量,因此,在电气设备安装前必须做好施工准备工作,通常应做好以下几项工作。

4.3.1施工前应详细熟悉设计图纸,除了很小的局部工作以外,一般工程都有设计图纸,因此,在施工前应详细了解施工图纸,对重要工程和复杂工程的设计图纸应进行会审,充分了解设计意图和各种交叉配合情况,一般应注意以下列事项:4.3.1.1弄清设计图的设计内容,对图中选用的电气设备和主要材料等进行统计,并作备料准备,对采用代用设备和材料,要考虑供电的可靠和安全符合工艺要求和技术经济等条件。

4.3.1.2注意图纸提的施工要求4.3.1.3考虑主体工程和其它工程交叉配合问题,对主体工程不要破坏建筑物的强度和损害建筑的美观,对配合施工问题,在施工前要尽量考虑好与给排水管道,热力管道,通风管道及通讯线路的关系,不要在施工时发生位置冲突,要满足有关规定距离的要求等。

电气设备安装的作业指导书模板

电气设备安装的作业指导书模板

电气设备安装的作业指导书目录1 编制依据 (1)2 工程概述及工程量 (1)3 项目进度计划 (2)4 作业准备工作及条件 (2)4.1 作业人力、机械、工具、仪器、仪表等的计划 (2)4.2 作业环境的要求 (2)5 作业程序及作业方法 (2)5.1 作业程序 (2)5.2 作业方法 (3)6 作业质量标准 (18)6.1 作业的质量标准 (18)6.2 作业操作质量要点及保证措施 (19)7 作业的职业安全和环境控制措施 (21)7.1 本项作业一般安全和环境保护措施 (21)7.2 本项作业重要环境因素、重大风险(附危害辨识、风险评价及控制一览表) (21)7.3 本项作业重要环境因素、重大风险控制措施 (22)7.4 本项作业应急响应措施 (23)1 编制依据1.1 《建筑电气工程施工质量验收规范》(GB50303- )。

1.2 《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17 。

1.3 《电力建设安全工作规程》DL5009.1- 。

1.4 《光伏发电施工规范》GB50794-1.5 《光伏发电工程验收规范》GBT 50796-1.6 设计院图纸。

1.7 相关厂家说明书。

2 工程概况及主要工程量2.1 工程概况广西各地年总辐射量在3601~5304MJ/m2,桂林、柳州、河池三市北部及乐业、凌云、都安、金秀在4000MJ/m2以下,其中龙胜、天峨、南丹、金秀不足3700MJ/m2,为低值区;梧州市南部、玉林市大部,右江河谷的百色、田阳、田东,位于十万大山北侧的宁明、上思和沿海地区的钦州、合浦、北海、涠洲岛及横县大于4600MJ/m2,其中田阳、上思、合浦、北海、涠洲岛超过4800MJ/m2,北海、涠洲岛在5000MJ/m2以上,涠洲岛高达5304MJ/m2。

桂林、河池、柳州三市南部的大部地区、贺州市大部及那坡、来宾为4000~4200MJ/m2,平乐、钟山、鹿寨、忻城、德保、上林、宾阳、隆安、天等为4200~4400MJ/m2,其余地区为4400~4600MJ/m2。

电气安装作业指导书

电气安装作业指导书

电气安装作业指导书1. 前言本指导书的目的是为电气安装作业提供详细的指导和操作步骤。

请在进行任何电气安装作业之前仔细阅读本指导书,并确保按照其中的步骤进行操作。

2. 准备工作在进行电气安装作业之前,需要进行以下准备工作:- 确保所有所需工具和设备齐全,并处于正常工作状态。

- 仔细阅读相关的工程图纸和规范要求,确保理解要求和要点。

- 预先了解现场环境和安全要求,并采取相应的安全措施。

- 与相关人员进行沟通,确保理解作业的具体要求和时间安排。

3. 作业步骤3.1 安装设备按照以下步骤进行设备的安装:1. 在指定位置安装设备支架,并确保支架牢固可靠。

2. 将设备放置在支架上,并使用螺栓或其他固定装置固定设备。

3. 检查设备安装是否平稳,确保设备没有松动或倾斜现象。

3.2 连接电缆按照以下步骤进行电缆的连接:1. 根据工程图纸上的要求,选择合适的电缆进行连接。

2. 在连接电缆之前,确保电源已经关闭,并采取相应的安全措施。

3. 拆除电缆的绝缘层,将电缆端子与设备的连接端子连接。

4. 使用合适的工具,将连接端子紧固,并确保连接牢固可靠。

5. 检查电缆连接是否正确,确保没有错接或漏接。

3.3 调试设备按照以下步骤进行设备的调试:1. 打开电源,并确保设备处于工作状态。

2. 检查设备的各项指示灯和指示器,确保设备正常工作。

3. 进行必要的测试和检查,确保设备符合规格要求。

4. 如果发现设备存在问题或异常情况,及时进行故障排查和修复。

4. 安全事项在进行电气安装作业时,务必要重视安全事项,遵守以下规定:- 必须经过专业培训和持有相关证书的人员才能进行电气安装作业。

- 在进行任何作业之前,必须熟悉现场的安全要求和相关措施。

- 要严格按照规范要求和操作指南进行操作,不得擅自修改或忽略要求。

- 安装作业过程中,应始终保持设备和工作区域的清洁和整齐。

- 如发现任何安全隐患或异常情况,应立即汇报给相关人员并采取相应的措施。

电气安装作业指导书

电气安装作业指导书

电气安装作业指导书编制:审核:批准:目录第一章配电装置安装作业指导 (3)1.1配电装置安装作业指 (3)第二章电缆敷设及接线作业指导 (3)2.1作业前的准备 (3)2.2作业方案 (4)2.3安全注意事项 (7)第三章接地装置安装作业指导 (7)3.1开工条件 (8)3.2设备接地线的安装 (8)第一章配电装置安装作业指导1.1配电装置安装作业指导电在工程施工中扮演着非常重要的角色,为充分发挥其作用,使设备的运行达到使用要求,必须做好下面每一个环节的过程控制:(1)配电箱装设必须端正、牢固,装设在坚实、稳定的支架上。

(2)固定箱下底距地面高度为1.3-1.5m,移动箱下底距地面高度为0.6-1.5m。

(3)配电箱导线进出口是漏电事故的多发点,因此必须绝缘,所有进出线口应一律设在箱体下底板上,并将导线卡固。

(4)所有配电箱均应标明其名称、用途,并作出分路标记。

(5)正常送电操作,所有负荷开关断开,确认开关至少有一个断点,电源开关在断开位置,送上操作回路电源,信号指示工作正常,合上电源开关合闸按钮,观察合闸后电压、电流变化情况,三相电压电流平衡。

并挂“已送电”警示牌。

(6)正常停电操作,检查信号指示是否允许拉闸,确认所有负荷开关断开后,按开关分闸按钮,断开断路器,检查确认断路器在断开位置,切断断路器操作电源,经验电确认断路器输出没电后,挂上“已停电”警示牌。

(7)外包装拆除后注意成品保护,拆除的外包装集中处理。

(8)设备室内水平运输时,减少噪声。

(9)制作设备基础焊接作业时,热行《电,气焊作业指导书》的规定。

(10)设备调平敲击垫铁时,应多次轻击,避免产生较大噪声。

(11)各种刀型开关的静触头应接电源,动触头接负载。

严禁倒接线。

第二章电缆敷设及接线作业指导2.1作业前的准备(1)准备好当日所放的电缆清册。

(2)制作一大一小两个电缆盘放线架。

(3)对电缆进行绝缘检查。

(检查完后必须对地放电)。

(4)清理线管临时封闭物及桥架地沟里面的垃圾和杂物。

电气接线作业指导书

电气接线作业指导书

电气安装作业指导书一、总体要求:1、作业基本要求➢组装前首先看明图纸及技术要求➢检查产品型号、元器件型号、规格、数量等与图纸是否相符➢检查元器件外观有无损坏➢必须按图安装,连线正确,接触良好,并紧固➢元器件组装顺序应从板前视,由左至右,由上至下➢同一型号产品应保证组装一致性➢面板、门板上的元件中心线的高度应符合规定(实际操作高度)元件名称安装高度(m)指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.62、安全技术要求组装产品应符合以下条件:➢操作方便。

➢元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。

➢维修容易。

能够较方便地更换元器件及维修连线。

➢各种电气元件和装置应保留合适的电气间隙、爬电距离(见附表一)➢保证一、二次线的安装距离。

强弱电分开走线。

10V以下的信号线要采用屏蔽线,防止信号被干扰。

➢对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。

➢主回路上面的元器件,一般电抗器,变压器、变频器需要接地,断路器不需要接地➢保护接地连续性:1保护接地连续性利用有效接线来保证。

2柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面,或者破坏绝缘层3门上的接地处要加“抓垫”,防止因为油漆的问题而接触不好,而且连接线尽量短。

3、作业细节要求➢组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

➢对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。

➢所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。

➢接线面每个元件的附近有标牌,标注应与图纸相符。

除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。

二、元件安装具体要求1、辅助元件安装要求:(线、端子、按钮铭牌及警示标志、端子排、线号、输入输出铭牌、线槽、螺钉、扎带、套管)1.1导线:➢按图面要求选择合适的线型(线径、屏蔽、品牌等)➢颜色(依图面要求进行,如无要求则按常规要求进行),➢预留长度要合适➢走向要求:条理分明,不允许交叉➢导线进金属孔洞或与锐边金属相连时,应采用护套或套管1.2 端子:按线径和要求选择并用压线钳压实,固定可靠;一线一端子1.3按钮铭牌及警示标志:固定可靠,保证横平竖直,可借助直尺进行确认,字体平正1.4输入输出铭牌:固定可靠,靠近元器件,位置应明确、醒目1.5线号:进线和出线应相同,线号顺序按图面排序;遵循从上到下、从左到右、表面干净、字迹清楚、字体朝上;一线一线号1.6端子排:排列规则,整齐➢端子排的始端必须装可标出单元名称的标记端子,同一端子排不同安装单位间也要装标记端子,以便分隔。

电气安装作业指导书

电气安装作业指导书

电气安装作业指导书变压器安装作业指导书1.编制说明变压器是一种常见的电气设备,在发电厂变电站都有不同容量的变压器在运行。

变压器能够把一种等级的电压转变成另外一种等级的电压,可以利用它把不同电压的电网联在一起组成电力系统,所以电力变压器是电力系统里的重要设备,在电力系统中占有很重要的地位。

2.目的:保证电力变压器的安装质量,确保安全运行。

3.适用范围:适用于阿镇南110kV变电站工程的主变压器的安装施工。

4、编制依据:4.1国标《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90。

4.2国标《电气装置安装工程电气设备交接试验标准》。

4.3制造厂家有关技术文件。

5.职责:5.1总指挥:全面负责安装工作,协调各工序之间的配合。

5.2技术负责人:负责施工现场布置,编制安装技术措施,负责安装的技术工作。

5.3质检员:负责安装工作各个工序的质量检查。

5.4起重指挥:负责变压器吊罩及安装的起重工作。

5.5器身检查人员:负责芯部检查并处理问题。

5.6油务人员:负责绝缘油处理。

5.7安装人员:负责附件安装。

5.8工具管理人员:负责安装用全部工作的工具及装置性(消耗)材料管理。

5.9试验负责人:负责变压器的试验。

6.施工程序6.1安装特点:由于变压器重量重,因此,变压器需要将附件在现场安装。

变压器是电力系统中的重要设备,在现场安装要受现场条件的限制,给保证安装质量带来一定困难。

变压器的安装不仅仅是附件的组装,由于运输条件限制,相应带来另一些工作如:过滤、补充绝缘油,测量线圈和绝缘油的绝缘性能,判断受潮,检查芯部这些工作完成后才能进行附件安装,因此安装工作具有一定的复杂程度。

变压器是电力系统中的主要设备,为了保证安装质量和安装进度,不发生返工和返修现象,要求安装人员掌握有关的技术知识如:变压器结构,主要材料的性能,绝缘油的过滤方法,各个附件组装工艺等,才能保证变压器的安装优质高效、安全的投入运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

编号:QC/RE-KA6670
电气安装工程作业指导书标准范

In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.
(管理规范示范文本)
编订:________________________
审批:________________________
工作单位:________________________
电气安装工程作业指导书标准范本
使用指南:本管理规范文件适合在集体中为使所有行为都有章可偱,所有人都共同遵守统一的规范,最终创造高效公平公开的的环境,使每个小组发挥的作用最高值与创造的价值最大化。

文件可用word 任意修改,可根据自己的情况编辑。

一、材料要求
1.1 阻燃型塑料管及其附件含氧指数应符合消防规范有关要求,并有产品合格证。

1. 2 阻燃型塑料管的管壁应薄厚均匀,无气泡及管身变形等现象.
1. 3开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐,开关齐全及无壁裂等现象.
1.4 镀锌材料:扁铁、木螺丝、机螺丝.
1.5辅助材料:铅丝、防腐漆、胶粘剂、水泥、砂子等.
二、作业条件
2.1配合土建结构施工时,根据砖墙,加气墙弹好的水平线,安装盒、箱与管路.
2.2配合土建结构施工时,大模板在钢筋绑扎过程中预埋套盒及管路,同时办理隐
2.3加气砼板、圆孔板、应配合土建楼板的扳缝时进行配管.
三、配管敷设
3.1半硬质塑料管的连接可采用套管粘接法和专用端头进行连接,套管的长度不应小于管径的二倍,接口处应该用粘胶剂粘结牢固.
3.2敷设管路时,应尽量减少弯曲,当线路的直线段长度超过15m时,或直角弯有3个且长度超过8m,均应在中途装设接线盒.
3.3暗敷设应在土建结构施工中,将管路埋在墙体和楼板内,局部剔槽敷管加以固定并用高标号水泥砂浆保护,保护层不得大于5mm.
3.4在加气砼板内剔槽敷管时,只允许沿板缝槽,不允许剔槽及剔断钢筋,同时剔槽宽度不大于15mm。

3.5管子最小弯曲半径,管子弯曲处的弯曲度应符合质量评定标准的要求。

四、配线
4.1配线所采用的导线型号、规格应符合设计要求,并有材料合格证,当设计无要求时,不同敷设方式导线线蕊的最小截面积应符合规范要求。

4.2配线的布置应符合设计要求,当无
要求时,室内外绝缘配线间的间距应符合规范的要求。

4.3当设计无特殊要求时,导线的蕊线应采用焊接、压板压接或套管连接。

4.4塑料护套线不宜直接敷在抹灰层,吊顶,护墙板内。

4.5管内穿线宜在建筑物抹灰、粉刷,及地面工程结束后进行,穿线前,应将电线保护管内的积水、及杂物清理干净。

五、开关配电箱安装
5.1安装在同一建筑物内、构筑物内的开关,宜采用同一系列的主品,开关的通断位置应一致,且操作灵活,接触可靠。

并列安装的开关距地面高度一致。

5.2暗表的开关应采用专用盒,专用盒
的四周不应有空隙,且盖板应端正并紧贴墙面。

5.3电气照明装置的接线应牢固,电气接触应良好,需接地或接零的灯具、开关、插座等非带电金属部份应有明显的专用接地螺丝。

5.4电气照明装置施工结束后,对施工中造成的建筑物、构筑物破损部位应修补完善。

5.5配线工程施工后应进行各回路的绝缘检查,绝缘电阻值应符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定,并作好记录。

5.6导线在管内不应有接头的扭结,接头应设在接线盒(箱)内。

5.7照明配电箱(板)内,应分别设置零线和保护接地线(PE线)汇流排,零线和保护线应汇流排上连接,不得绞接,并应有编号,照明配电箱底边距地面高度宜为1.5m,照明配电板底边距地面高度不宜高于1.8m.
六、避雷网(带)及接地装置
6.1避雷网(带)的固定支架宜采用螺栓卡接,不宜焊接固定。

6.2避雷网(带)及其引下线以及接地装置用的紧固件,除地脚螺栓外,均应用镀锌制品,焊接处应作防腐处理。

6.3避雷网(带)应沿屋角,屋脊、屋檐等突出部位敷设其支持点的距离应均匀,一般为1.0-1.5m,垂直间距为1.5-2m,引下线离建筑物或构筑物为100-150mm.
6.4避雷网(带)的材料,一般须用镀锌圆钢或扁钢,圆钢为8mm,扁钢宽度为48mm 厚度为4mm。

6.5当建筑物为钢筋砼结构,采用自然接地装置时,应符合下列要求:
自然接地体至少在不同的两点与接地干线相连接。

利用结构柱子两根主筋为引下线,与基础
底板不于2根主筋焊接。

此处可填写公司名称/地址/位置
Company name / address / location can be filled in this location。

相关文档
最新文档
