直流电机温度测量方法
电动机直流电阻测量
GB50150-2006这里对电机的直流电阻做出了规定。
电动机绕组三相相间电阻值偏差≤±5%.在电机试验中,有时需要测定绕组的直流电组,用以校核设定值,计算效率及绕组的温升等。
绕组的大小是随温度的变化而变化的,在测定绕组实际冷态下的直流电祖时,要同时测量绕组的温度,以便将该电阻换算成基准共组温度下的数值。
测量绕组直流电阻可以用直流伏安法和电桥法两种直流伏安法测量电源采用蓄电池或其他电压稳定的直流电源。
为了保护电压表可串联一按钮开关Q2o测量时,应先关闭电源开关Q1,当电流稳定后,在按下按钮开关Q2,接通电压表,测量绕组两端电压。
测量后随即松开Q2,使电压表先行断开,以防在电源断开时绕组产生的自感电动势损坏电压表。
为了保证足够精度的灵敏度,电流要有一定的数值,但又不能超过绕组额定电流的20%,并应尽快同时读数,以免被测绕组发热影响测量准确度。
测量小电阻时,考虑电压表的分路电流,被测绕组的直流直流电阻为:r=U∕(I∙U∕rV)若不考虑电压表的分流,则r=U∕I z计算值比实际电阻值稍小。
绕组电阻越小,分路电流越小,误差则越小。
测量大电阻时,考虑到电流表内阻rA上的电压降,被测绕组的电阻为r=(U-rAI)∕I若不考虑电流表的内阻压降,则r=U∕I,计算值中包括了电流表的内阻,贾比实际的电阻值稍大。
绕组电阻越大,电流表内阻越小,误差也越小。
相应于不同的电流值测量电阻三次,取三次的平均值作为绕组的直流电阻。
采用电桥法测量电阻时,究竟采用单臂电桥还是双臂电桥,取决于被测绕组的大小和精度要求。
但绕组电阻小于1。
时,则采用双臂电桥,应为单臂电桥测的数值中,包括了连接线与接线柱的接触电阻这给低电阻的测量带来了误差。
用电桥法测量电阻时,应先将刻度盘旋转到电桥大致平衡的位置,然后按下电池按钮,接通电源,待电桥中的电流达到稳定后,方可接通电流计,测量完毕后,应先断开电流计,在断开电源,以免电流击受到冲击。
无刷直流电动机Tm和Tl的测量方法
无刷直流电动机Tm和Tl的测量方法在现代工业中,无刷直流电动机已经成为了非常重要的动力装置之一。
无刷直流电动机具有高效、环保、可靠、寿命长等优点,被广泛应用于机床、起重机、机器人、电动车等领域。
在使用过程中,需要对无刷直流电动机的两个重要参数Tm和Tl 进行测量,以保证其正常运行和安全使用。
本文将详细介绍无刷直流电动机Tm和Tl的测量方法。
首先,我们来了解一下无刷直流电动机中的重要参数Tm和Tl。
Tm是电动机的最大扭矩,称为电动机的峰值扭矩;Tl则是电动机的额定扭矩,称为电动机的负载扭矩。
Tm通常是在电动机启动瞬间所需要的最大扭矩,而Tl则是在电机正常运行中所实际受到的扭矩。
这两个参数的测量非常重要,可以用于判断无刷直流电动机的工作状态是否正常以及是否存在潜在的安全隐患。
对于Tm的测量,通常是在电动机启动时进行的。
测量的具体方法如下:1、准备好必要的仪器和设备,包括万用表、转矩表、电源等。
2、将电动机的转矩表装置在电动机的轴上,并将其与旋转的部件连通。
3、将电源接入电动机,使其正常工作并启动电动机。
4、记录电动机在启动瞬间所得到的最大转矩数值,并进行记录。
5、根据获取的数据进行分析和判断,以确保电动机能够正常工作。
对于Tl的测量,需要在电动机正常运行时进行。
测量的具体方法如下:1、准备好必要的仪器和设备,包括万用表、转矩表、电源等。
2、将电动机的转矩表装置在电动机的轴上,并将其与旋转的部件连通。
3、将电源接入电动机,使其正常工作,并将电动机负载到额定工作条件下。
4、记录电动机在额定工作条件下所得到的转矩数值,并进行记录。
5、根据获取的数据进行分析和判断,以确保电动机能够正常工作,并且在正常情况下不会有过高的负载扭矩。
需要注意的是,对于Tm和Tl的测量过程中,应注意以下几点:1、要保证电动机和测量仪器的安全。
2、要保证电源和测量仪器的质量和稳定性。
3、要保证测量的环境条件和温度的稳定性。
4、对于电动机的负载测试,应该选择适合负载条件的工作环境。
直流电机试验方法
直流电机试验方法GB1311-77一、适用范围1.本标准适用于一般用途的直流电机。
对有特殊要求的直流电机,凡有本标准未规定的试验方法,应在该类型电机技术条件中作补充规定。
2.形式试验或检查试验应当进行的基础上按GB 755-65《电机基本技术要求》及该类型电机技术条件的规定。
二、试验前的准备3.测量仪器的选择(1)试验时应当采用不低于0.5级精度的电气测量仪器(兆欧表除外),其他测量仪器应相当于1级精度。
(2)仪器的选择尽可能使所测数值在20~95%仪器测量范围以内。
4.测量电枢回路电压时,电压表应直接接在绕组出线端上。
5.一般检查试验前应检查电机的装配质量和轴承运行情况。
在不影响电气性能试验质量后,方可进行本标准中的各项试验。
6.中性线的测定中性线可按下列方法之一测定:(1)感应法a.电枢静止,励磁他激,将毫伏表接在相邻的两组电刷上,并交替地接通和断开电机的励磁电流(图1)。
逐步移动电刷架的位置,在每一个不同位置上测量电枢绕组的感应电势。
当感应电势最接近零时,电刷所在的位置即可认为是中性线。
毫伏表的计数建议以厉磁电流断开时的读数为准。
图1国家标准计量局发布 1977年12月1日实施中华人民共和国第一机械工业部提出上海电器科学家研究所等起草b.电枢静止,励磁他激,将毫伏表引线沿换向器圆周移动,交替地接通和断开电机的励磁电流。
当每极换向片数是整数或不是整数时,均应在相互间距离等于或最接近于一极距的两片换向片上测量感应电势。
正负感应电势各量取几点读数,然后如图2所示的作图法求出中性线。
换向片数图2(2)正反转发电机法试验时,励磁他激,保持转速、励磁电流及负载(接近额定值)不变的情况下正转及反转,逐步移动电刷位置,在每一个不同上测量电机在正转及反转时的电枢电压,直到两个电压数值最接近时为止。
此时电刷所在的位置即可认为是中性线。
(3)正反转电动机法试验时,保持端电压,励磁电流及负载(接近额定值)不变的情况下正转及反转,逐步移动电刷位置,在每一个不同位置上测量电机在正转及反转时的转速,直到两个方向的转速最接近时为止。
直流有刷减速电机使用温度

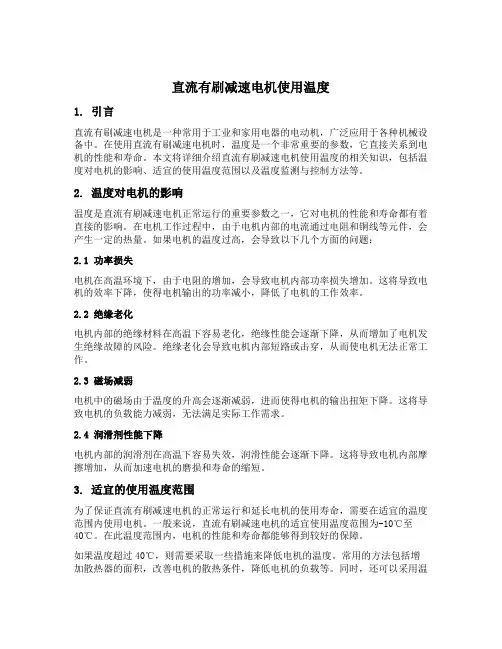

直流有刷减速电机使用温度1. 引言直流有刷减速电机是一种常用于工业和家用电器的电动机,广泛应用于各种机械设备中。
在使用直流有刷减速电机时,温度是一个非常重要的参数,它直接关系到电机的性能和寿命。
本文将详细介绍直流有刷减速电机使用温度的相关知识,包括温度对电机的影响、适宜的使用温度范围以及温度监测与控制方法等。
2. 温度对电机的影响温度是直流有刷减速电机正常运行的重要参数之一,它对电机的性能和寿命都有着直接的影响。
在电机工作过程中,由于电机内部的电流通过电阻和铜线等元件,会产生一定的热量。
如果电机的温度过高,会导致以下几个方面的问题:2.1 功率损失电机在高温环境下,由于电阻的增加,会导致电机内部功率损失增加。
这将导致电机的效率下降,使得电机输出的功率减小,降低了电机的工作效率。
2.2 绝缘老化电机内部的绝缘材料在高温下容易老化,绝缘性能会逐渐下降,从而增加了电机发生绝缘故障的风险。
绝缘老化会导致电机内部短路或击穿,从而使电机无法正常工作。
2.3 磁场减弱电机中的磁场由于温度的升高会逐渐减弱,进而使得电机的输出扭矩下降。
这将导致电机的负载能力减弱,无法满足实际工作需求。
2.4 润滑剂性能下降电机内部的润滑剂在高温下容易失效,润滑性能会逐渐下降。
这将导致电机内部摩擦增加,从而加速电机的磨损和寿命的缩短。
3. 适宜的使用温度范围为了保证直流有刷减速电机的正常运行和延长电机的使用寿命,需要在适宜的温度范围内使用电机。
一般来说,直流有刷减速电机的适宜使用温度范围为-10℃至40℃。
在此温度范围内,电机的性能和寿命都能够得到较好的保障。
如果温度超过40℃,则需要采取一些措施来降低电机的温度。
常用的方法包括增加散热器的面积,改善电机的散热条件,降低电机的负载等。
同时,还可以采用温度监测与控制系统来实时监测电机的温度,并在温度超过一定阈值时自动切断电机的电源,以避免电机过热损坏。
如果温度低于-10℃,则需要采取一些措施来提高电机的工作温度。
电机绕组直流电阻测量方法
电机绕组直流电阻测量方法在电机试验中,有时需要测定绕组的直流电阻,用以校核设定值,计算电机的效率及绕组的温升,那么实际应用中电机绕组的直流电阻测量一般采取哪些方法呢?本文针对目前主要运用的直流伏安法和电桥法两种测量方法进行陈述。
一测量电机绕组直流电阻的目的异步电动机的直流电阻,包括定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻,测量这些直流电阻的目的,是为了检查绕组有无断线和匝间短路,焊接部分有无虚焊或开焊、接触点有无接触不良等现象。
绕组的阻值大小是随温度的变化而变化的,在测定绕组实际冷态下的直流电阻时,要同时测量绕组的温度,以便将该电阻换算成基准工作温度下的数值。
二测量电机测量方法及分析目前测量绕组直流电阻主要采用直流伏安法和电桥法两种方式,以下就分别对每种测量方法进行分析。
01直流伏安法测量电源采用蓄电池或其它电压稳定的直流电源,为保护电压表,可在测量回路中串接一个保护开关。
测量时,先断开电压表,待电流稳定后,再闭合保护开关,接通电压表,测量绕组两端电压,测量后应先断开电压表,以防在电源断开时绕组产生的自感电动势损坏电压表。
为保证足够精度,电流要有一定的数值,但又不能超过绕组额定电流的20%,并应尽快同时读数,以免被测绕组发热影响测量准确度。
测量小电阻时,若考虑电压表的分流电流(设电压表内阻为Rv,电压表读数为U,电流表读数为I),被测绕组的直流电阻为:R=U/(I-U/Rv);若不考虑电压表的分流电流,则R=U/I。
计算值比实际电阻值稍小,绕组电阻越小,分流电流越小,误差则越小。
测量大电阻时,考虑到电流表内阻Ra上的压降,则被测绕组的电阻为:R=(U-RaI)/I;若不考虑电流表的内阻压降,则R=U/I,计算值中包括了电流表的内阻,比实际的电阻值稍大,绕线电阻越大,电流表内阻越小,误差也越小。
02电桥法直流电桥是测量直流电阻的专用仪器,它分为单臂电桥和双臂电桥。
单臂电桥适用于测量1Ω以上的较大电阻,双臂电桥适用于测量1Ω以下的较小电阻。
电机检测方法
电机检测方法电机是现代工业中常见的设备,它们广泛应用于各种机械设备中,如风机、泵、压缩机等。
为了确保电机的正常运行和安全性能,对电机进行定期的检测是非常重要的。
本文将介绍几种常用的电机检测方法,帮助大家了解电机检测的基本原理和操作步骤。
首先,最常见的电机检测方法之一是绝缘电阻测试。
绝缘电阻测试是通过测量电机绕组与地之间的绝缘电阻来判断电机的绝缘状态。
在进行测试之前,需要先将电机的绕组接地,然后使用绝缘电阻测试仪测量绝缘电阻值。
通常情况下,绝缘电阻值应该在一定范围内,如果绝缘电阻值低于规定范围,就需要对电机进行绝缘处理或更换绕组。
其次,温升试验也是一种常用的电机检测方法。
温升试验是通过测量电机在负载条件下的温升情况来判断电机的绝缘状态和散热性能。
在进行温升试验时,需要先将电机接通电源,然后在负载条件下运行一段时间,再使用温度计测量电机的温升情况。
通常情况下,电机的温升不应该超过规定的温升限制,否则就需要对电机进行散热处理或更换散热设备。
另外,霍尔效应测试也是一种常用的电机检测方法。
霍尔效应测试是通过测量电机转子上的霍尔元件输出信号来判断电机的转速和位置。
在进行测试时,需要将霍尔元件连接到示波器或计数器上,然后旋转电机转子,观察输出信号的变化情况。
通过分析输出信号的频率和脉冲宽度,可以准确地测量电机的转速和位置,从而判断电机的运行状态。
最后,电机功率测试也是一种常用的电机检测方法。
电机功率测试是通过测量电机输入和输出的功率来判断电机的效率和负载能力。
在进行测试时,需要使用功率计测量电机的输入功率和输出功率,然后通过计算得出电机的效率和负载能力。
通常情况下,电机的效率应该在一定范围内,如果效率过低或负载能力不足,就需要对电机进行调整或更换。
总之,电机检测是确保电机正常运行和安全性能的重要手段。
通过绝缘电阻测试、温升试验、霍尔效应测试和电机功率测试等方法,可以全面地了解电机的运行状态,及时发现和解决问题,保障生产设备的安全和稳定运行。
直流电机实验2-1认识实验--第7组
直流电机实验2-1 认识实验实验时间:2015.10.18 一、实验目的1、认真学习安全实验操作时应注意的相关事项。
2、学会实验台各种仪表、变阻器以及电源的连接方法。
3、掌握直流他励电动机的接线、起动、改变电机转向与调速的方法。
二、实验设备 序号 MEL-I 名称数量 1 G 校正直流测功机 1 2 M03 直流并励电动机 1 3 MEL-06 直流电压、毫安、安培表2 4 MEL-13 转速转矩测量装置 1 5MEL-09电机启动箱1三、实验步骤1、伏安法测直流电机的电枢绕组的冷态电阻 (1)连接线路,并将电阻调至最大。
(2)检查无误后接通电源,调至220V 。
调节R 使电枢电流达到0.2A ,测取电枢两端电压U 与电流I 。
将电机分别旋转三分之一周和三分之二周,同样测取电压电流。
(3)增大R 是电流分别达到0.15A 、0.1A ,用同样的方法测取数据。
(4)计算基准工作温度时电枢电阻。
表2-1序号 U(V) I(A) R(平均)(Ω)a R (Ω)arefR (Ω)18.23 0.20011a R =41.15 1a R =41.3041.4149.988.34 12a R =41.70 8.2713a R =41.352 6.18 0.15021a R =41.20 2a R =41.226.22 22a R =41.47 6.1523a R =41.003 4.21 0.10131a R =41.68 3a R =41.714.2532a R =42.074.1833a R =41.392、他励直流电动机的起动(1)选择合适的电压表、电流表、电机与变阻器。
(2)正常接线。
检查极性、量程、接线是否牢固。
电枢调节电阻调到最大,磁场调节电阻调至最小,转矩设定电位器逆时针调到底。
(3)开启电源,逐步调整电枢调节电阻、磁场调节电阻、转矩设定电位器,调节电机转速。
四、思考题1、画出直流他励电动机电枢串电阻起动时的接线图。
直流有刷电机试验标准
直流有刷电机试验标准直流有刷电机是一种常见的电机类型,广泛应用于各种机械设备中。
为了保证直流有刷电机的质量和性能,需要进行试验和检测。
下面介绍一些直流有刷电机试验标准。
1. 静态试验静态试验是直流有刷电机试验中最基本的试验之一。
其目的是测试电机的静态性能,包括电机的电阻、电感、绕组的相互耦合等参数。
静态试验的方法包括测量电机的空载电流、堵转电流、绕组电阻和电感等参数。
2. 动态试验动态试验是直流有刷电机试验中比较重要的试验之一。
其目的是测试电机的动态性能,包括电机的转速、转矩、效率等参数。
动态试验的方法包括测量电机的负载特性、转速特性、效率特性等参数。
3. 稳态试验稳态试验是直流有刷电机试验中比较重要的试验之一。
其目的是测试电机在稳态工作状态下的性能,包括电机的电压、电流、功率、效率等参数。
稳态试验的方法包括测量电机的负载特性、转速特性、效率特性等参数。
4. 热试验热试验是直流有刷电机试验中比较重要的试验之一。
其目的是测试电机在长时间工作状态下的性能,包括电机的温升、温度分布、热稳定性等参数。
热试验的方法包括测量电机的温升、温度分布、热稳定性等参数。
5. 噪声试验噪声试验是直流有刷电机试验中比较重要的试验之一。
其目的是测试电机在工作状态下的噪声水平,包括电机的声压级、频率分布等参数。
噪声试验的方法包括测量电机的声压级、频率分布等参数。
总之,直流有刷电机试验是保证电机质量和性能的重要手段。
通过各种试验方法,可以全面地测试电机的静态性能、动态性能、稳态性能、热稳定性和噪声水平等参数,为电机的设计、制造和使用提供有力的支持。
直流电机电阻测量
直流电动机技术测定THE TECHNICAL MENSURATION OF ASYNCHRONOUS ELECTROMOTOR二、直流电动机的技术要求THE TECHNICAL DEMAND OF DC-ELECTROMOTOR1.温升性能拖动提升机用的ZD系列直流电动机的环境温度不超过40,电动机各部分的最高允许温升不得超过表(6—7)规定。
而滑动铀奉的晕高允许洱寞不超过80~C…滚动轴承的最高允许温度不超过站写,对于采用强迫通风的电动机,需要符合制造厂规定的通风技术要求2.安全性能直流电动机的安全性能是指绝缘性能,换向性能,振动容差等。
1)绝缘性能直流电动机在热态时绕组绝缘电阻的要求与交流异步电动机一样,但对于四极以上的直流电动机匝间绝缘强度试验的最高电压不应使相邻换向片间的平均电压超过24伏。
2)换向性能直流电动机产生火花的原因是复杂的,不仅仅由于电磁原因,在很多情况下是由机械和化学等原因所引起的。
发生火花是直流机换向性能不良的直接表现,当火花超过一定限度时,会妨碍电机正常运转。
但是,也不必要求绝对没有火花,因为电刷下只有微弱的火花时,电机的正常工作不会受什么影响。
根据技术标准的规定,火花等级见表6-8。
直流电动机的换向性能要求当电动机运转在空载至满载的整个过程中,其火花应不大于1.5级。
对于ZD系列通过规定的过载电流时,应不大于2级。
对于系列电动机,在发热情况下,电动机接近额定转速,额定电压,力Z2矩过50%肘,历时十分钟,其火花不超过2级,此时电动机应不致损坏或发生有害变形,并无局部过热现象。
3)振动容差对ZD系列电动机的容许振动值不超过表6-9的规定。
对于Z2系列电动机的振动(两倍振幅值)应不大于表6-10规定。
3.运转性能电动机的运转性能是指电动机运转中对效率、速度调整率,电流过载倍数等技术参数的要求。
1)、电动机效率容差如8-8系列电动机效率容差规定如下:对于Z2用直接法测定效率时,为-,最小为-0.007-0.15(1-ρ)用间接法测定效率时,额定功率在50千瓦及以下者为-0.15(1-ρ)。
电动机直流电阻测量方法
电动机直流电阻测量方法直流电机的测量是电机维修和故障排除的重要环节之一。
其中直流电机的电阻测量是一种常见且重要的测量方法,本文将详细介绍直流电机电阻测量的方法。
一、测量工具准备在进行直流电机的电阻测量之前,需要准备以下工具:1.桥式测试仪:用于测量电机绕组的直流电阻。
2.甲醇:用于清洁电机绕组表面,去除污垢。
3.耐热胶带:用于包裹电机绕组,保护绕组。
4.温度计:用于测量电机绕组的温度。
二、测量步骤1.清洁电机绕组首先,使用甲醇清洁电机绕组表面,去除绕组上的污垢和灰尘,保持绕组的清洁。
这是为了避免在测量过程中因绕组表面污垢的影响而导致测量结果不准确。
2.测量电机绕组的电阻值使用桥式测试仪,将其两个测试夹具分别夹住电机绕组的两个引线。
确保夹具与绕组之间没有接触不良或松动。
在测量之前,可以将电机冷却,以保证测量结果的准确性。
然后,将测试夹具连接到桥式测试仪,并将读数设为零。
测量电阻时,可以选择自动或手动档位。
自动档位对应于测量范围的自动选择,而手动档位则需要事先设定。
根据测试夹具的位置,测量后期还应将导通电阻置于短路状态,以校正电阻测量系统的基本电阻。
3.处理测试结果读取测试仪的测量结果。
测量结果一般为欧姆(Ω)。
测量完成后,应将测试仪回零,以避免下次测量时的系统误差。
对于电机绕组电阻的测量结果,我们需要对其进行进一步分析和处理。
首先,需要将测量结果与电机的技术参数进行比较,并检查其是否处于合理范围内。
如果电阻值明显偏离技术参数的范围,可能意味着电机绕组存在异常。
此外,还可以将测得的电阻值与其他电机的测量结果进行比较,以进一步评估电机绕组的状态。
三、注意事项1.在进行电机电阻测量之前,务必确保电机是切断电源并处于安全状态。
2.测量过程中应注意防止电阻测量线圈的过热,以免对线圈产生损坏。
3.在测量电机电阻之前,应确认电机绕组已经冷却到室温以防止测量误差。
4.在测量之前应检查测试仪器的使用状况,例如电源,测试夹具的连接是否良好,是否需要校准等。
直流电机的检测方法
直流电机的检测方法直流电机是一种将直流电能转化为机械能的装置。
为了保证直流电机的正常工作,需要对其进行检测。
本文将介绍直流电机的检测方法。
直流电机的外观检测是最基本的一步。
我们需要检查电机的外壳是否完好,有无变形或破损;检查电机轴的转动是否灵活顺畅,有无卡滞现象。
同时还要检查电机的绝缘状态,包括绝缘材料是否老化、绝缘电阻是否合格等。
我们需要进行电机的电性能测试。
首先是测量电机的电阻,可以使用万用表进行测量。
通过测量电机的电阻值,可以判断电机的绕组是否正常。
接下来是测量电机的电压和电流。
我们需要将电机接入电源电路中,使用电压表和电流表进行测量,以确保电机正常运行时的电压和电流值在合理范围内。
还可以进行电机的负载能力测试。
负载能力是指电机在一定负载下的工作能力。
我们可以通过增加负载来测试电机的负载能力。
当电机在负载下正常工作时,说明电机的负载能力较好。
反之,如果电机在负载下不能正常工作,可能是因为电机功率不足或其他故障。
除了以上测试方法,我们还可以采用故障诊断仪器来检测电机的工作状态。
例如,使用霍尔效应传感器来检测电机的转速,使用温度传感器来检测电机的温度等。
这些仪器可以帮助我们更准确地了解电机的工作情况。
我们还需要对直流电机进行运行试验。
运行试验是指将电机接入正常工作的电路中,观察电机的运行情况。
在运行试验中,我们可以观察电机的启动是否正常,运行是否平稳,是否有异常噪音等。
通过运行试验,可以进一步确认电机的工作状态是否正常。
直流电机的检测方法包括外观检测、电性能测试、负载能力测试、故障诊断仪器检测和运行试验等。
通过这些检测方法,我们可以全面了解直流电机的工作状态,及时发现并解决潜在故障,确保电机的正常运行。
直流无刷电机的测试标准
直流无刷电机测试标准===========1. 额定值测试--------在直流无刷电机的测试中,首先需要对其额定值进行测试。
额定值测试的主要目的是验证电机是否能够承受其标称的电压和电流,同时确保电机在连续工作时不会过热或受损。
测试过程中,应将电机连接到规定的电源,并监测其电压、电流和功率消耗。
此外,还需要检查电机的旋转方向是否符合要求。
2. 效率测试-------效率测试的目的是确定直流无刷电机的能量转换效率。
在进行效率测试时,需要将电机连接到功率分析仪上,并记录电机的输入功率和输出功率。
通过比较输入功率和输出功率,可以计算出电机的效率。
一般来说,高效直流无刷电机的效率应不低于80%。
3. 温升测试-------温升测试是评估直流无刷电机在连续工作时产生的热量对其自身性能的影响。
在温升测试中,需要将电机置于热平衡状态,并使用温度传感器测量电机内部的温度。
然后,将测量的温度与电机的工作电压、电流和环境温度进行比较,以确定温升是否在可接受的范围内。
一般来说,直流无刷电机的温升应不超过50摄氏度。
4. 空载试验法--------空载试验法是一种在电机不带任何负载的情况下测试其性能的方法。
在空载试验中,需要将电机连接到电源上,并使其以不同的转速旋转。
同时,使用转速计测量电机的旋转速度,并使用功率分析仪测量电机的输入功率和输出功率。
通过这些测量结果,可以计算出电机的效率和扭矩。
5. 短路检查法--------短路检查法是一种通过模拟电机短路的情况来测试其性能的方法。
在进行短路检查时,需要将电机与电源和负载连接起来,并使负载电阻短路。
然后,观察电机的电流、电压和功率消耗的变化情况。
通过这些测量结果,可以评估直流无刷电机的性能和可靠性。
实验一直流发电机实验
1、直流发电机实验1-1 认识实验一、实验目的1、学习电机实验的基本要求与安全操作注意事项。
2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。
二、预习要点1、如何正确选择使用仪器仪表。
特别是电压表电流表的量程。
2、直流电动机起动时,为什么在电枢回路中需要串接起动变阻器? 不串接会产生什么严重后果?3、直流电动机起动时,励磁回路串接的磁场变阻器应调至什么位置? 为什么? 若励磁回路断开造成失磁时,会产生什么严重后果?4、直流电动机调速及改变转向的方法。
三、实验项目1、了解实验装置中的电枢电源、励磁电源、涡流测功系统、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。
2、掌握涡流测功机控制系统的使用方法及原理。
3、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。
4、直流他励电动机的起动、调速及改变转向。
四、实验设备及控制屏上挂件排列顺序12、控制屏上挂件排列顺序D55-4,D31、D44,D31、五、实验说明及操作步骤1、由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法,讲解电机实验的基本要求,安全操作和注意事项。
2、将D55-4涡流测功机控制箱挂件的三芯电源插头插到控制屏的三芯插座,打开涡流测功机控制箱的电源开关,然后用信号线将涡流测功机控制箱与涡流测功机导轨连接好。
按下“调零”按钮,将“突减载”开关拨至下端。
用手转动涡流测功机转轴,然后顺时针调节右侧给定旋钮一定位置,再次用手转动涡流测功机转轴,对比一下转动时的阻力。
将“突减载”开关拨至上端,再调节左侧给定旋钮,转动涡流测功机转轴,此时给定的旋钮还起作用吗? 3、用伏安法测电枢的直流电阻图1-1-1 测电枢绕组直流电阻接线图(1)按图1-1-1接线,电阻R 用D44上1800Ω和180Ω串联共1980Ω阻值并调至最大。
直流有刷电机测试标准
直流有刷电机测试标准概述直流有刷电机是一种常见的电机类型,广泛应用于各个领域。
为确保直流有刷电机的质量和性能,进行测试是必不可少的环节。
本文将介绍直流有刷电机测试的标准和方法,帮助读者了解如何正确测试直流有刷电机。
标准的作用1.标准化测试流程:测试标准提供了一套统一的测试流程,确保不同厂家生产的直流有刷电机在测试时具备可比性。
2.产品质量控制:通过标准测试,可以评估直流有刷电机的性能和质量,为产品提供可靠的性能参数。
3.售后服务支持:标准测试结果可作为售后服务的依据,有助于解决用户在使用过程中遇到的问题。
测试项目直流有刷电机测试主要包括以下项目:1. 额定电压和功率确定直流有刷电机的额定电压和功率是基础测试项目,可以通过连接电压表和功率表进行测量。
2. 转速和转矩直流有刷电机的转速和转矩是衡量电机性能的重要指标,可以通过连接转速计和转矩传感器进行测试。
3. 效率直流有刷电机的效率是指输出功率与输入功率之间的比值,体现了电机的能量转换效率。
可以通过测量输入功率和输出功率,计算得出效率值。
4. 温升在长时间运行状态下,直流有刷电机会因为内部损耗而产生热量,导致温度升高。
温升测试可以评估电机的散热性能和运行稳定性。
测试方法下面是对每个测试项目的详细测试方法:1. 额定电压和功率测试方法1.将直流有刷电机正确连接到电源,并将电压表和功率表连接好。
2.设置电源电压为额定电压,记录此时直流有刷电机的输入电压和功率。
2. 转速和转矩测试方法1.将直流有刷电机正确连接到转速计和转矩传感器上。
2.启动直流有刷电机,并记录转速计和转矩传感器上的数值。
3. 效率测试方法1.将直流有刷电机连接到负载上,并测量输入功率和输出功率。
2.计算效率:效率 = 输出功率 / 输入功率。
4. 温升测试方法1.将直流有刷电机长时间运行,记录开始时和结束时的温度。
2.计算温升值:温升 = 结束温度 - 开始温度。
测试要求和指标直流有刷电机测试的结果需符合以下要求和指标:1.额定电压和功率应与产品规格书一致。
GBT 1311-2008 直流电机试验方法
电气行业标准课程论文《GBT 1311-2008 直流电机试验方法》标准解析专业:电气工程及其自动化班级:电气121学号:**********姓名:***2015年11月《GBT 1311-2008 直流电机试验方法》标准解析摘要:本标准规定了直流电机(以下简称电机)的试验电源、仪表选择及试验前检测和各项试验方法。
本标准适用于一般用途的电机。
对特殊用途或有特殊试验要求的电机,凡本标准未规定的试验方法,应在该类型电机的标准中作补充规定。
关键词:直流电机标准(一)标准的继承与运用1.1主题内容与适用范围本标准规定了直流电机(以下简称电机)的试验电源、仪表选择及试验前检测和各项试验方法。
本标准适用于一般用途的电机。
对特殊用途或有特殊试验要求的电机,凡本标准未规定的试验方法,应在该类型电机的标准中作补充规定。
1.2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否GB 755这些文件的最新版本.凡是不注日期的引用文件,其最新版本适用于本标准。
GB 755旋转电机定额与性能(GB 755-2008,IEC 60034-1:1996,IDT)GB 4824-2004工业、科学和医疗(ISM)射频设备电磁骚扰特性限值和测量方法(CISPR 11:2003,IDT)GB:10068轴中心高为56 mm及以上电机的机械振动振动的测量、评定及限值(GB 10068—2008,IEC 60034-14:1996,IDT)GB/T 10069.1-2006旋转电机噪声测定及限值第1部分:噪声测定方法旋转电机噪声澍定方法(IS0 1680:2000,MOD)(二)关键性术语,含义,技术措施1试验电源、仪表选择及试验的检测1.1试验电源1.1.1直流电源试验用直流电源包括直流发电机组、蓄电池、直流稳压电源以及其他直流电源。
直流电动机的运行维护与故障处理
3.电刷故障检查
电刷是直流电动机的重要部件,它不仅起电动机转动部分与固定部分之间传导电 流的作用,还将完成换向的重任。从大量的直流电动机运行、维护经验中可知,许 多电动机因电刷选用不当而造成换向不良,甚至不能正常运行。
1.3 直流电动机的故障检查
1.绕组故障检查
(1)电枢绕组匝间短路和层间击穿 (2)电枢绕组接地 (3)电枢绕组断线和并头套开焊 (4)电枢绕组线圈与换向片接错 (5)定子绕组匝间短路 (6)定子绕组接地
直流电动机的运行维护与故障处 理
7
图8.9 用对比法测试短路 图8.10 用电压降法寻找 图8.11 寻找电枢绕组接
4.绝缘电阻监视
直流电动机绕组的绝缘电阻,是确保电动机安全运行的重要因素之一。对 较重要的电动机,每班都应检查和记录绝缘电阻数值,一般允许值为 1MΩ/kV,不能低于0.5MΩ/kV。
直流电动机的运行维护与故障处
理
6
5.异常现象监视
(1)异常响声 (2)异常气味 (3)异常振动
6.定期检修
直流电动机运行一定时间后,应进行定期检查。主要是测量一些技术状态 数据,排除在运行维护中已发现的小故障,检查和记录一些可以延期解决的故 障,清理和擦净灰尘、油污,更换易损件等。
直流电动机的运行维护与故障处理
3
3.火花等级的鉴别
电刷的火花可按表8.2电刷火花等级表鉴别等级,以确定电机是否继续工作。
直流电动机的运行维护与故障处 理
4
4.中性线的测定
中性线可按下列方法之一测定。 (1)感应法 (2)正反转发电机法 (3)正反转电动机法
直流电机的国家标准的说明
时间:2009-11-12网络xx国家标准直流电机试验方法Test procedure for direct current machinesGB 1311-89代替GB 1311-771主题内容与适用范围本标准规定了直流电机(以下简称电机)的试验电源、仪表选择及试验前检测和各项试验方法。
本标准适用于一般用途的电机。
对特殊用途或有特殊试验要求的电机,凡本标准未规定的试验方法,应在该类型电机的标准中作补充规定。
2引用标准GB 755旋转电机基本技术要求GB 2806旋转电机噪声测定方法及限值GB 2807旋转电机振动测定方法及限值GB 2907工业无线电干扰基本测量方法3试验电源、仪表选择及试验的检测3.1试验电源3.1.1直流电源试验用直流电源包括直流发电机组、蓄电池、直流稳压电源以及其他直流电源。
3.1.2整流电源试验用整流电源的电流纹波因数或波形因数应符合被试电动机技术条件的要求,整流器交流输入电压应对称,输出电压、电流波形应平衡、稳定、无干扰。
3.2仪表选择3.2.1测量仪器的准确度试验时,采用的电气测量仪器、仪表的准确度应不低于0.5级(兆欧表除外);数字式转速测量仪的准确度应不低于0.1%±1个字;转矩测量仪及测功机的准确度应不低于1%(直测效率时应不低于0.5%);标称转矩在0.5N·m及以下时,应不低于2%(直流效率时应不低于1%);测力计的准确度应不低于1级;温度计的误差应不超过±1℃。
选择仪表时,应使测量值位于20%~95%仪表量程范围内。
对小功率直流电动机,应按附录A对输入电流和功率的测量值进行修正。
3.2.2电压电流的测量电压、电流平均值用磁电式仪表或能读出平均值的其他仪表包括数字式仪表来测量。
电压、电流有效值用电动式仪表或能真实读出方均根数的其他仪表包括数字式仪表来测量。
测量电枢回路电压时,电压表应直接接在绕组出线端上。
用分流器测量电流时,如有规定,测量线的电阻应按所用毫伏表选配。
直流伏安法电桥测量电机绕组直流电阻
直流伏安法和电桥法测量电机绕组直流电阻异步电动机的直流电阻,包括定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻,测量这些直流电阻的目的,是为了检查绕组有无断线和匝间短路,焊接部分有无虚焊或开焊、接触点有无接触不良等现象。
绕组的阻值大小是随温度的变化而变化的,在测定绕组实际冷态下的直流电阻时,要同时测量绕组的温度,以便将该电阻换算成基准工作温度下的数值。
目前测量绕组直流电阻主要采用直流伏安法和电桥法两种方式,以下就分别对每种测量方法进行分析。
01直流伏安法测量电源采用蓄电池或其它电压稳定的直流电源,为保护电压表,可在测量回路中串接一个保护开关。
测量时,先断开电压表,待电流稳定后,再闭合保护开关,接通电压表,测量绕组两端电压,测量后应先断开电压表,以防在电源断开时绕组产生的自感电动势损坏电压表。
为保证足够精度,电流要有一定的数值,但又不能超过绕组额定电流的20%,并应尽快同时读数,以免被测绕组发热影响测量准确度。
测量小电阻时,若考虑电压表的分流电流(设电压表内阻为Rv,电压表读数为U,电流表读数为I),被测绕组的直流电阻为:R=U/(I-U/Rv);若不考虑电压表的分流电流,则R=U/I。
计算值比实际电阻值稍小,绕组电阻越小,分流电流越小,误差则越小。
测量大电阻时,考虑到电流表内阻Ra上的压降,则被测绕组的电阻为:R=(U-RaI)/I;若不考虑电流表的内阻压降,则R=U/I,计算值中包括了电流表的内阻,比实际的电阻值稍大,绕线电阻越大,电流表内阻越小,误差也越小。
02电桥法直流电桥是测量直流电阻的专用仪器,它分为单臂电桥和双臂电桥。
单臂电桥适用于测量1Ω以上的较大电阻,双臂电桥适用于测量1Ω以下的较小电阻。
下面主要说明单臂电桥测量的原理。
单臂电桥测量直流电阻的测量原理电路图如下所示:图1 单臂电桥测量电路原理图图1中,Rx是被测电阻,R1、R2、R3是桥臂上的电阻,A是检流计,E是直流电源,SW是开关。
直流有刷电机测试规范
直流有刷电机测试规范标题:直流有刷电机测试规范:提升质量与效能的关键步骤引言:直流有刷电机是广泛应用于各种电子设备和工业领域的重要组件。
为了确保这些电机的质量、性能和可靠性,制定一套科学准确的测试规范是至关重要的。
本文将深入探讨直流有刷电机测试规范的关键内容,从多个方面全面介绍该规范,以帮助读者更好地理解和应用于实际测试中。
一、测试前的准备在进行直流有刷电机测试之前,我们需要进行一些准备工作,确保测试的顺利进行。
需要明确测试的目的和范围,并准备好适当的测试设备和仪器。
确保测试环境的稳定性和安全性,以免干扰测试结果的准确性。
二、电机特性测试直流有刷电机的特性测试是评估其基本性能和功能的重要环节。
这些测试包括静态特性测试和动态特性测试。
静态特性测试主要关注电机的电气参数,如电阻、电感和电容等;而动态特性测试则关注电机的动态响应、加速度和负载能力等。
通过综合分析这些特性参数,我们可以全面了解直流有刷电机的性能表现。
三、效能测试直流有刷电机的效能测试是评估其能量转换效率和工作效能的关键测试。
这些测试包括转速-输出功率曲线测试、负载特性测试和效率测试等。
转速-输出功率曲线测试能够直观地展示电机在不同负载下的输出功率情况;负载特性测试则能评估电机在负载变化时的响应能力;效率测试则关注电机的能量转换效率,即输入输出功率之比。
通过这些测试,我们可以更好地了解直流有刷电机的工作效能。
四、可靠性测试直流有刷电机的可靠性测试是保证其长期运行稳定性和耐久性的必要步骤。
这些测试包括温度测试、振动测试和负荷寿命测试等。
温度测试能够评估电机在不同温度下的性能表现和稳定性;振动测试则关注电机在各种振动条件下的可靠程度;负荷寿命测试则模拟电机长期运行过程中的负荷情况,以评估其使用寿命。
通过这些可靠性测试,我们可以提前发现潜在问题,提高直流有刷电机的可靠性和耐久性。
总结与回顾:通过对直流有刷电机的深入测试,我们可以全面了解其静态特性、动态特性、效能和可靠性等各个方面的表现。
TBT1704-2001 机车电机试验方法 直流电机
TB 中华人民共和国铁道行业标准TB/T 1704-2001 机车电机试验方法直流电机2001—05—28发布 2001—12—01实施中华人民共和国铁道部发布前言本标准依照IEC60349—1:1999“铁路机车车辆和公路车辆用旋转电机第1部分:除电子变流器供电交流电动机外的电机”的有关规定进行编制。
本标准是根据TB/T2 436—1993“铁路机车动车用旋转电机通用技术条件”的要求,是对原标准TB/T 1704—86“机车电机试验方法直流电流”的修订。
在原标准条款中增添了“17振动试验”、“18噪声测定”、“6.4.3短时过载定额温升试验”三部分内容。
本标准于1986年首次发布,本次为第一次修订。
本标准从实施之日起代替TB/T1704—1986。
本标准由株洲电力机车研究所提出。
本标准由株洲电力机车研究所归口并负责起草。
本标准起草人:江慧。
机车电机试验方法直流电机1. 范围本标准规定了机车车辆用直(脉)流电机的一般试验方法。
本标准适用于铁路机车和动车组上的直流或脉流电机(包括牵引电动机、主发电机、辅助电动机和辅助发电机)的型式试验和例行试验。
研究性试验内容如与本标准项目相符,也可参考本标准进行。
2. 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
在本标准出版时,所示版本均为有效。
鉴于所有标准都会被修订,使用本标准时应探讨采用下列标准最新版本的可能性。
GB/T 755—1987 旋转电机基本技术要求GB/T 10068.1~.2—1998 旋转电机振动测定方法及限值GB/T 10069.1~.3—1998 旋转电机噪声测定方法及限值TB/T 2436—1993 铁路机车动车用旋转电机通用技术条件3. 试验前的准备在完成下述准备工作后,方可开始进行电机试验。
3.1. 检查一般检查:电机的外观符合规定的要求,电机装配质量良好,绕组联接正确,电刷安装情况及换向器表面状态正常;电机绕组绝缘电阻及换向器跳动量在合格范围内。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
正常运行时会发热,使直流电动机温度升高,但不应超出允许的限度。
如果直流电动机负载过大,使用环境温度过高,
通风不畅或运行中发生故障,就会使其温度超出允许限度,导致绕组过热烧毁,因此直流电动机温度的高低是反映直流电动机运行的主要标志,在运行中经常检查。
判断直流电动机是否过热,可以用以下方法:
(1)凭手的感觉:如果以手接触外壳,没有烫手的感觉,说明直流电动机温度正常;如果手放上去烫得马上缩回来,说明直流电动机已经过热。
(2)在直流电动机外壳上滴2-3滴水,如果只冒热气没有声音,则说明直流电动机没有过热,如果水滴急剧汽化同时伴有"咝咝"声,说明直流电动机已经过热。
(3)判别直流电动机是否过热的准确方法还是用温度计测量。
发现直流电动机过热应该立即停车检查,等查明原因,排除故障后再行使用。
3.3.2 监视直流电动机的电流
一般容量较大的直流电动机应装设电流表,随时对其电流进行监视。
若电流大小或三相电流不平衡超过了允许值。
应立即停车检查。
容量较小的直流电动机一般不装电流表,但也经常用钳形表测量。
3.3.3 监视直流电动机的电压
直流电动机的电源上最好装设一只电压表和转换开关,以便对其三相电源、压进行监视。
直流电动机的电源电压过高、过低或三相电压不平衡,特别是三相电源缺相,都会带来不良后果。
如发现这种情况应立即停车,待查明原因,排除故障后再使用。
3.3.4 注意直流电动机的振动、响声和气味
直流电动机正常运行时,应平稳、轻快、无异常气味和响声。
若发生剧烈振动,噪音和焦臭气味,应停车进行检查修理。
3.3.5 注意传动装置的检查
直流电动机运行时要随时注意查看皮带轮或联轴器有无松动,传动皮带是否有过紧、过松的现象等,如果有,应停车上紧或进行调整。
3.3.6 注意轴承的工作情况
直流电动机运行中应注意轴承声响和发热情况。
若轴承声音不正常或过热,应检查润滑情况是否良好和有无磨损。
3.3.7 注意交流直流电动机的滑环或直流直流电动机的换向器火花
直流电动机运行中,电刷与换向器或滑环之间难免出现火花。
如果所发生的火花大于某一规定限度,尤其是出现放电性的红色电弧火花时,将产生破坏作用,必须及时加以纠正。
